中央空调zigbee无线控制(大金VRV、风机盘管类)
KNX-大金(DAKIN)空调控制模块DRC-KNX-1说明书
KNX-大金(DAKIN)空调控制模块DRC-KNX-1是实现KNX系统与大金VRV中央空调间无缝连接的智能化设备，实现KNX系统对大金空调的开启关闭、冷热模式、设定风速、设定温度等控制。
可以方便的应用到住宅、别墅、酒店以及工建等各种场合。
控制模块接收KNX总线上的报文数据，按照大金空调通信协议进行数据转换处理，通过AC接口对空调系统发送控制命令；同时，接收空调系统的反馈报文数据，用于监测空调的状态信息。
本产品适用于大金VRV中央空调系统。
DRC-KNX-1KNX-大金（DAKIN）空调控制模块(Version 2.03)四、硬件接口说明五、系统网络拓扑图三、技术参数1：KNX（KNX通讯指示灯）2：AC（空调通讯指示灯）3：KNX接口（红黑端子）4：空调接口（P1、P2端子）5：拨码开关1（Single address，单台地址）6：拨码开关2（Group address，组地址）外形尺寸：产品重量：工作电压：KNX电流损耗：P1~P2电流损耗：工作温度：通讯接口：W*H*D：58x57x28mm70g室内机接口供电≤5mA ≤45mA -25℃~70℃大金空调AC接口DRC-KNX-1的AC端接入大金空调室内机与线控器之间的P1/P2通讯线，并将大金空调控制数据转换为KNX数据，从而实现KNX设备对此室内机的控制。
DRC-KNX-1最多可实现64台大金室内机并入KNX 总线系统。
即使在多套独立大金中央空调控制系统下，亦可通过DRC-KNX-1将其组网。
接线方式如下图所示。
安装场所选定：1）请不要将本产品安装在潮湿的地方；2）本产品只能安装在室内；3）禁止安装在高温场所；4）禁止安装在儿童接触的场所；5）禁止安装在干扰强的场所；6）禁止安装在户外；7）可安装在弱电箱体内；8）可安装在最小86mmx86mm底盒内；9）与强电模块不要安装在同一箱体内。
28mm七、原厂配件现场安装需要购置的物料清单:1）KNX/EIB通讯线；2）RVVP2*1.0通讯线。
无线风机盘管智能化控制系统 原理
无线风机盘管智能化控制系统原理全文共四篇示例，供读者参考第一篇示例：无线风机盘管智能化控制系统是目前建筑物空调系统中的一种重要装置，它通过传感器、执行器和控制器等设备，实现了对风机盘管系统的智能化控制。
本文将从原理方面进行详细阐述，以便读者对这一技术有更深入的了解。
一、系统组成及工作原理无线风机盘管智能化控制系统主要由传感器、执行器、控制器和通信模块等组成。
传感器用于采集环境参数数据，例如温度、湿度、二氧化碳浓度等；执行器用于控制风机、阀门等设备的运行；控制器则负责数据处理和决策，根据传感器采集的数据和设定的控制策略来指挥执行器的操作；通信模块则承担着数据传输的功能，实现了无线通讯的方式。
系统的工作原理如下：传感器采集环境参数数据，并将其传送至控制器，控制器根据这些数据进行分析和处理，根据设定的控制策略来决定执行器的操作。
执行器收到控制器的指令后，便控制相应的设备进行调节，以满足系统对环境参数的要求。
控制器还会不断地监测传感器采集的数据，根据实时数据进行调整，以保持系统的稳定性和高效性。
通过无线通讯方式，实现了各个组件之间的信息交互，从而构成了一个完整的智能化控制系统。
二、系统特点及优势无线风机盘管智能化控制系统具有多项优势，这也是其备受青睐的原因。
无线通讯方式的采用，极大地方便了系统的安装和维护，节省了布线的成本和工作量。
系统具有较高的灵活性和可扩展性，可根据实际需求灵活调整系统的规模和功能，方便了系统的升级和扩展。
系统具有较高的响应速度和精确度，能够快速准确地对环境参数进行监测和调节，实现了对空调系统运行状态的有效管理和控制。
系统还具有较高的节能性能，通过智能化的控制策略，有效地降低了空调系统的能耗，减少了环境对资源的浪费。
三、系统应用及发展趋势无线风机盘管智能化控制系统在建筑物空调系统中的应用非常广泛，无论是办公楼、商场还是医院、学校等场所，都可以看到这一技术的身影。
其在提高空调系统运行效率、节能减排、提升用户舒适度等方面发挥了重要作用，受到了广泛的欢迎和好评。

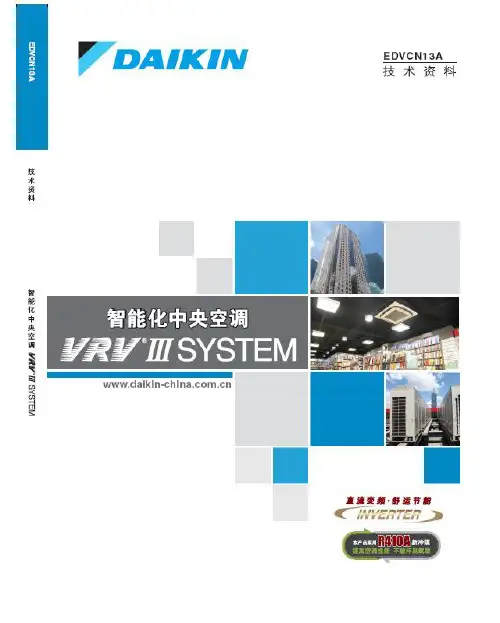

2013大金VRVⅢ智能化中央空调技术资料(一)
天花板内藏风管式 .................. 天花板嵌入导管内藏式 .............. 自由静压风管机 .................... 挂壁式 ............................ 落地内藏式 ........................
);'3.09& ...................... 63 7
FXAP22MMVC FXAP28MMVC FXAP36MMVC
3.2 新风处理机
FXMP140MMFV,FXMP224MMFVC,FXMP280MMFV
* 关于新风处理机的性能参数，请参照最新版新风 VRV 技术资料。 4
EDVCN1103A 概述
EDVCN1103A
3.3 室外机
3.3.1 RHXYQ ～ SY1
);&3009& ...................... 31
4
超薄天花板内藏风管式 ( 小巧型 ) ....
);'3439& ...................... 43
5
超薄天花板内藏风管式 ( 静音型 ) ....
);'+3439& ..................... 43 6
外机容量的 50% ～ 100% ；其中，所连接新风处理机的容量不能超过室外机容量的 30% 3. 新风处理机也可单独使用，所连接的新风处理机的总容量必须介于室外机容量的 50% ～ 100%
概述
3
外形
3. 外形
3.1 室内机
天花板嵌入式 ( 环绕气流 )
FXFP28LVC FXFP36LVC FXFP45LVC FXFP56LVC FXFP71LVC FXFP80LVC FXFP90LVC FXFP100LVC FXFP112LVC FXFP125LVC FXFP140LVC
大金vrv中央空调控制器说明书
大金vrv中央空调控制器说明书1.引言1.1 目的1.2 背景1.3 目标读者1.4 术语定义2.系统概述2.1 系统组成2.1.1 中央空调控制器2.1.2 接口设备2.1.3 传感器设备2.2 系统功能2.2.1 温度调节2.2.2 湿度控制2.2.3 空气净化2.2.4 个性化设置3.安装与设置3.1 硬件安装3.1.1 放置位置选择 3.1.2 供电要求3.1.3 接线指引3.2 软件设置3.2.1 初始设置3.2.2 连接网络3.2.3 设备配对4.中央空调控制器界面4.1 主页面4.2 温度调节页面4.2.1 制冷模式4.2.2 制热模式4.2.3 自动模式4.3 湿度控制页面4.4 空气净化页面4.5 个性化设置页面5.系统维护与故障排除5.1 系统维护5.1.1 清洁指南5.1.2 系统升级5.1.3 设备检测与维修5.2 故障排除5.2.1 常见问题与解决方法5.2.2 联系客服支持【附件】1.安装图示2.接线图3.保修条款与条件【法律名词及注释】1.中央空调：通过集中供冷或供热系统，将热量从内部移出，以保持室内温度的一种空调系统。
2.控制器：负责接收与处理传感器数据，并根据设定的指令来控制设备运行的装置。
3.温度调节：控制系统根据设定的温度参数来调节空调运行，以达到用户期望的室内温度。
4.湿度控制：根据设定的湿度参数来控制空调系统的运行，以达到用户期望的室内湿度。
5.空气净化：通过过滤、杀菌、除臭等方式来提高室内空气质量。
6.个性化设置：根据用户的偏好与需求，设置不同的空调工作模式、温度范围等参数。
7.维护：对系统设备进行定期检查、清洁与保养，以确保其正常运行和抗老化。
8.故障排除：在设备出现故障时，通过排查问题的原因与解决方法来恢复设备的正常运行。
大金VRV中央空调远程控制说明书
一．功能说明 (2)二．电气配线图 (2)三．产品外形 (3)四．功能使用说明 (3)一．功能说明可用于远程控制空调的开关机，设置温度、模式、风速等功能。
最大连接室内机的数量为64台，最大连接室外机数量为10台。
支持大金VRV外机型号有：RXYQ-M/P (VRV II,VRV III)、RQYQ-P、RQCEQ (RQEQ)、RYYQ-T (RYMQ)、(VRV4)、RXYK (VRV)、RXYSQ-M/P (VRV Small)、RXY-M、RWEYQ、REYQ (REMQ)、REYHQ、REAQ、RXYCQ-A、RQQ。
支持大金内机型号有：FXCQ、FXNQ、FXLQ、FXFQ、FXKQ、FXZQ、FXDQ、FXDYQ、FXSQ、FXAQ、FXUQ、FXMQ、FXHQ、FXTQ、FQDP、FQSP、VKM、VAM。
串口类型可兼容所有485设备，但需用户手动输入协议的数据。
二．电气配线图220V AC485节点大金集中控制器室外机电路板A+B+F1 内-外外-外N L 5V A+ B+ G F2 F1 F2 F1 F2RS485 DIII -NET大金控制器安装说明请看《大金远程监控组件安装说明书》。
三．产品外形485节点大金集中控制器四．功能使用说明1、复位添加设备面板时，如果面板灯没有闪烁，可进行复位操作。
长按三秒【空调面板】的复位键，清掉已有的数据，此时指示灯会快闪一会儿。
如下图所示：2、添加设备登陆电脑软件后点击【设置】然后点击【添加设备面板】，此时【空调面板】也会闪烁。
如下图所示：3、添加大金空调面板在空调设备节点上点击鼠标右键，会弹出如下图所示的窗口，然后点击【添加大金集中控制面板】按钮。
在弹出的添加大金集中控制面板设置窗口中，可修改设备名称，设置ID号。
ID号即对应室内机的组号。
大金空调组号为1-00~4~15。
组号的查看方法在《大金远程监控组件安装说明书》上有详细说明。
组号按1-00,1-01…1-15,2-00，…4-15的顺序增加，对应的ID号依次为1,2，…16,17，…64。

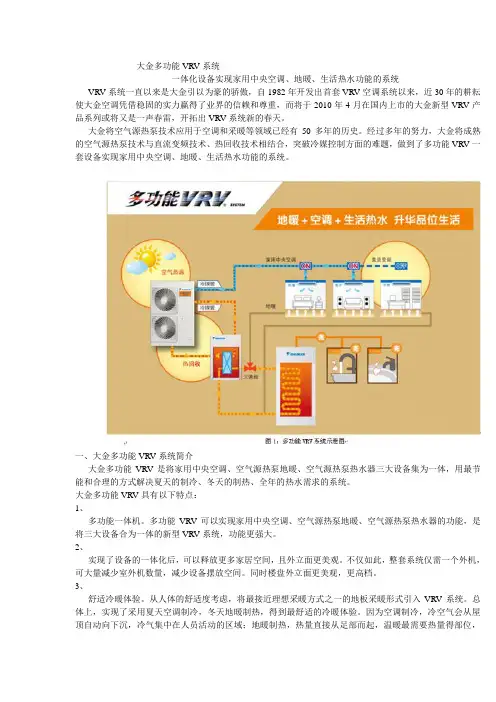

大金多功能VRV系统
大金多功能VRV系统一体化设备实现家用中央空调、地暖、生活热水功能的系统VRV系统一直以来是大金引以为豪的骄傲，自1982年开发出首套VRV空调系统以来，近30年的耕耘使大金空调凭借稳固的实力赢得了业界的信赖和尊重，而将于2010年4月在国内上市的大金新型VRV产品系列或将又是一声春雷，开拓出VRV系统新的春天。
大金将空气源热泵技术应用于空调和采暖等领域已经有50多年的历史。
经过多年的努力，大金将成熟的空气源热泵技术与直流变频技术、热回收技术相结合，突破冷媒控制方面的难题，做到了多功能VRV一套设备实现家用中央空调、地暖、生活热水功能的系统。
一、大金多功能VRV系统简介大金多功能VRV是将家用中央空调、空气源热泵地暖、空气源热泵热水器三大设备集为一体，用最节能和合理的方式解决夏天的制冷、冬天的制热、全年的热水需求的系统。
大金多功能VRV具有以下特点：1、多功能一体机。
多功能VRV可以实现家用中央空调、空气源热泵地暖、空气源热泵热水器的功能，是将三大设备合为一体的新型VRV系统，功能更强大。
2、实现了设备的一体化后，可以释放更多家居空间，且外立面更美观。
不仅如此，整套系统仅需一个外机，可大量减少室外机数量，减少设备摆放空间。
同时楼盘外立面更美观，更高档。
3、舒适冷暖体验。
从人体的舒适度考虑，将最接近理想采暖方式之一的地板采暖形式引入VRV系统。
总体上，实现了采用夏天空调制冷，冬天地暖制热，得到最舒适的冷暖体验。
因为空调制冷，冷空气会从屋顶自动向下沉，冷气集中在人员活动的区域；地暖制热，热量直接从足部而起，温暖最需要热量得部位，属于更舒适的冷暖搭配方式。
4、家用中央空调，内藏在吊顶内；地暖，仅在地板下铺设水管，无外露设备。
配合不同装潢风格，实现了以“藏”为美，体现高贵的家居品味。
5、热回收技术，将空调废热有效利用。
在设备进行一体化的强大功能下，采用先进热回收技术，将空调室外机排出的废热有效利用于加热生活热水，节能高效，有效减缓城市的热岛效应。
紫光物联智能家居产品手册
静态功耗
0.3W
工作温度
-20℃~50℃
探测浓度
煤气 0.1~0.3%
天然气 0.1~0.5%
液化石油气 0.1~0.3%
煤气开关机械手 Gas Manipulator
煤气开关机械手用于实现可燃气阀门自动关闭，防止因为可燃气泄漏导致的生 命财产损失。无需人工操作，与无线可燃气泄漏探测器联动使用，发现燃气泄漏自 动开启，警情排除自动复位；加工精密，确保气密性和安全性。本产品除广泛应用 于智能家居外、还可应用于智能化工、智能油田、智慧加油站等特殊区域。
于智能家居外，还可应用于智慧酒店、智慧楼宇等领域。
设备参数：
额定电压
DC3.6V
额定功率
静态功耗小于 25uA
探测距离
≥5m，≤120°
工作温度
-20℃~50℃
无线 zigbee 门窗磁 Magnetic Contact
紫光物联门、窗磁是一款防止非法打开门窗的专业级产品。本产品由主体与磁
十．智能背景音乐
1. 紫光单体式智能背景音乐套件 UIOT Background Music System 2. 泊声中央背景智能音乐主机（紫光智能定制） Backaudio Music System
3. 泊声时尚型触摸控制面板（紫光智能定制）Backaudio Touch Panel 4. 背景音乐控制器 Background Music Protocol Converter
紫光物联可燃气体泄漏检测器能够实时监控室内的可燃气体浓度，防止火情的
发生。独有的内臵烟雾收集器可以有效防止因尘雾引起的误报；支持多种可燃气体
的监测；同步向家庭智慧中心无线传输数据。当监测到浓度超标时，会及时向用户
一种中央空调温控器控制系统的设计
一种中央空调温控器控制系统的设计易艺; 郝建卫; 于新业; 李俊凯; 宋阳柳【期刊名称】《《现代电子技术》》【年(卷),期】2019(042)006【总页数】5页(P109-113)【关键词】CC2530; STM32; ATxmega128A1; 自动管理; 节能控制; 无线通信技术【作者】易艺; 郝建卫; 于新业; 李俊凯; 宋阳柳【作者单位】桂林电子科技大学信息科技学院广西桂林 541004【正文语种】中文【中图分类】TN876.3-34; TP915-34; TP27随着我国城市化的发展，各种现代建筑也不断增加，中央空调也在被加大使用，在给人们创造舒适环境的同时也造成了很大的能源消耗。
据统计，在装有中央空调的建筑楼中，中央空调的能源消耗占整栋建筑楼能源消耗的60%以上[1]。
此外，目前市场上的中央空调温度控制器大都是单一的、分散的控制器[2]，既不具有联机智能控制和管理的功能，也不具有检测房间内长时间无人员时，可以自动调整空调的工作模式、工作状态或自动关机的功能，更不具有可以根据房间内的人员数量，自动调整空调的工作状态的功能。
因此，现有的中央空调基本采用由进入房间人员人工控制的方式。
这种控制方式缺乏合理的控制与管理，经常出现房间内温度适宜却开空调、离开后忘记关空调或空调温度开得很高或很低的现象[3]，因而使得室内中央空调有效利用率不高，造成电能的浪费。
这与当今社会提倡“节约能源、低碳环保、可持续发展”的主题，极其不相符。
为了解决上述存在的问题，设计一种中央空调温控器及其监控系统。
该系统不但能够对建筑楼房间内安装有中央空调系统末端的温度控制器通过无线网络进行自动控制和管理，而且房间内的中央空调温度控制器还能够根据用户设置的温度、风速和房间内的人数进行自我管理房间的中央空调，以解决用户节能意识不高而造成的电能浪费的问题。
该监控系统具有性能可靠、成本较低和易安装等诸多优点。
1 系统的总体设计中央空调温控器监控系统由用户控制终端、中央空调温度总控中心和中央空调温度控制器组成。
大金空调系列介绍及特点区别
大金空调系列介绍及特点区别1：家用VRV系列最早大金公司起源地投放中国市场的机器都是VRV的产品，此类空调的外机有3个规格，分别是4P,5P,6P的。
2009年以前外机都是220V电源的，2009新增加了380V电源的外机。
2010年大金合资企业又推出了8P的室外机，这样就大大的进一步提高了家用VRV产品的可用性。
VRV阿蒂希县系列的空调内机种类比较丰富，有内藏风管式（俗称超薄风管机），高静压风管机，落地内藏机，天花板嵌入机，挂壁机。
针对有所不同的户型和要求都会有下述相应的空调内机对应。
比如客厅挑高房子的可以使用高静压风管机或卡钳四吹的机器，再者房间面积特别大或面积不规则，无法使用LMXS系列的情况下，家用VRV的内机功率可以根据房间的面积任意搭配，再如阁楼受到水平面的限制无法安装风管机器，家用VRV破冰挂壁式内机和落地暗藏式内机是最佳的选择，总之一句话，大金家用VRV的产品总能对应到你。
2：超级多联3MX/4MX系列由于东洋的国土面积很小，这种机器是大金公司他本国的户型推出的小型中央空调系列，对齐到中国的户型就是2房1厅的，外机分别为3P和4P二种，由于通风口功率偏小，不能对应由于目前中国的对齐商品房市场（目前中国的商品房大多是3房2厅的，如果安装这种机器的话需要2台外机）但是这种机器最大的优点是制热效果非常好。
这种机器1P的机器制热量为3.86KW而正常的1P机器制热量为2.8KW，这种电脑程式我们一般在业主冬天没有安装其他采暖设备的情况下这个或者对空调制热要求比较高的情况下推荐用到使用，一般是客厅+餐厅做一套系统，3个卧室做一套系统，这样一是做到动静分离，晚上休息时就几台空调外机休息工作，这样可以降低使用运输成本。
二是如果机器出现问题，2一起套一起出问题的概率还是比较低的，最起码你还有一套机器或者说可以使用，以等待我们的维修人员来处理。
3：LMXS系列这种机器是大金公司针对中国目前的商品房市场推出的套餐机，共有7种固定的组合模式，一拖四的组合有4种，主要针对3房1厅的户型，一拖五的组合有3种，主要针对3房2厅的户型，这种机器整套销售，不可以发生改变组合内容。
大金家用中央空调产品介绍PPT课件
在不同房型中的 应用
第26页/共55页
一房两厅
适合人群： 白领一族的单身公寓 夫妻两人的小天地
空调使用习惯： 居住人口不多 空调同时开启的几率不大
房间 客厅 餐厅 卧室
面积 22 11 15
室内机 CDXS50 CDXS25 CDXS35
外机
3MXS80* 1台
第27页/共55页
客厅和餐厅实景图
第28页/共55页
卧室实景图
第29页/共55页
两房两厅
适合人群： 三口之家
空调使用习惯： 居住人口不多 空调同时开启的几率不大
房间 客厅 餐厅 主卧 次卧
面积 24 15 15 14
室内机 CDXS50 CDXS35 CDXS35 CDXS25
外机
4MXS100 *1台
第30页/共55页
对应于100~160m2 的公寓住宅
第9页/共55页
VRV室外机 VRV III（R410a）
对应于180m2以上 的复式及别墅住宅
容量
8 10 12 14 16 HP HP HP HP HP
容量
18 20 22 24 26 28 30 32 HP HP HP HP HP HP HP HP
容量
34 36 38 40 42 44 46 48 HP HP HP HP HP HP HP HP
Hale Waihona Puke 装潢和空调配合 不良例分析
第34页/共55页
餐厅安装实景图
第35页/共55页
灯槽的影响
×
餐厅灯槽
×
客厅灯槽
第36页/共55页
×
书房灯槽
灯槽的影响
×
主卧灯槽
大金中央空调型号有哪些,大金中央空调型号选择
大金中央空调型号有哪些，大金中央空调型号选择大金在全球的销量非常多，大金公司针对不同的行业推出了不同型号的空调，可能大家还不是很了解其具体有哪些型号，下面小编就来向大家介绍下大金中央空调的具体型号。
客餐厅作为家居生活的重要舞台，往往在装修中最花心思。
大金LP系列中央空调是专门针对客厅或餐厅设计的中央空调系统，采用一拖一的形式，共6种套餐系列，非常适合小户型或只需要客厅安装中央空调的用户使用。
超薄厚度仅为200mm，与客餐厅装潢风格融合;超强静音，低至23db(A)，为新生活带来与众不同的舒适!大金中央空调型号选择实例(LP)：大金3MX/4MX属于超级多联系列，3MX可连接2-3台室内机，4MX可连接2-4台室内机，适合普通层高的公寓房，其小巧机身可以暗藏在房间局部吊顶中，不仅能保证舒适适度，同时能与室内装潢相融合;室内机超薄厚度仅为200mm，运转音仅27分贝，四档风量，为您创造更舒适的环境。
大金中央空调型号选择实例(3MX/4MX)：大金PMX系列中央空调是大金针对80㎡-110㎡两房两厅空调需求推出，系统可连接3-4台室内机，采用直流变频技术，大金摆动式压缩机固定组合，长冷媒配管，使安装更灵活;另外，超薄厚度仅为200mm，机身更窄仅为700mm，灵活对应狭小空间。
大金中央空调型号选择实例(PMX系列)：大金LMX系列是大金公司针对105㎡-140㎡两房两厅或三房两厅的空调需求推出，系统可连接3-5台室内机，采用大金涡旋式压缩机，除了超薄机身外，还拥有超长冷媒配管使安装更灵活：最大配管长50m，第一分歧管后最长40m，总管长150m该系列产品达到多联式空调(热泵)机组能效等级IPLV1级。
大金中央空调型号选择实例(LMX系列)：大金家用VRV系统拥有多种室内机形式可供选择，对应各类房型室内机型式及容量丰富多样，最多可连接多达9台室内机。
家用VRV系统机身深度仅为450mm，更小吊顶空间，更高舒适性;在制热和制冷运转时均能保持高COP值，节能又省电，该系列产品达到多联式空调(热泵)机组能效等级IPLV1级。
VRV空调与中央空调
VRV空调与中央空调VRV空调，全称为Variable Refrigerant Volume，意为变量制冷剂容积，是日本大金公司推出的一种多联机变频空调系统。
它最早由大金空调公司于1982年研发，是一种集中供冷、分户控制的空调系统。
VRV空调系统通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，适时满足室内冷、热负荷要求的直接蒸发式制冷系统。
VRV空调系统的室外机为变频式冷媒的压缩机，可随室内热负荷的变动以及室外空气的温度，调整冷媒流量以及运转速度，减少主机频繁启动而节省能源。
其工作原理是，在制冷模式下，系统中的制冷剂通过压缩机的运作被压缩成高压高温的气体，然后通过冷凝器散热器中的风扇进行散热，变成高压液体。
高压液体经过膨胀阀节流，压力和温度下降，变成低压低温的液体，通过室内机器内部的蒸发器与空气接触，从而吸热并将室内的温度降低。
制冷剂循环通过冷凝器和蒸发器的循环，完成室内外的热交换，来达到降温的效果。
VRV空调系统具有以下优点：设计安装方便、布置灵活多变、占建筑空间小、使用方便、高效节能、运行成本低。
控制方式先进，系统具有的自动诊断功能和先进的管路连接技术（系统本身连接部件少），使年维修费用有所降低。
但是，VRV空调系统也有其缺点，主要是设备初投资高，需要另外设置新风系统，可能使空调冷量有所浪费。
VRV空调系统适用于中小型面积的酒店、宾馆、办公楼、会所等各种场所，也适用于别墅、公寓、复式、跃层房及小商铺。
常见的VRV空调类型有一拖一单元式小型变频空调，室内机形式有嵌入式和风管式两种。
中央空调是一种集中制冷或供暖的空气调节系统，主要由一个或多个冷热源系统和多个空气调节系统组成。
中央空调系统利用液体汽化制冷的原理为空气调节系统提供所需冷量，用以抵消室内环境的热负荷；制热系统为空气调节系统提供所需热量，用以抵消室内环境冷暖负荷。
中央空调系统通常由空气处理设备、冷源和热源、空调风系统、空调水系统及空调控制系统组成。
大金全系列产品
CDXL(S)28
CDXL(S)36
CDXLS45
CDXL(S)56
CDXL(S)71
CBXL(S)71
8~15m2
14~20m2
18~25m2
22~30m2
25~38m2
25~38m2
m2
LMX40A/LMX16A
90 ~120
LMX40B/LMX16B
LMX41A/LMX17A
LMX41B/LMX17B
新冷媒 VRV
1990
涡旋式变频20HP VRV
2003
节能·大型 VRVⅡ
2006
大金VRV（技术）发展历史
大金VRV（技术）发展历史
41
八大核心技术
过冷却技术
直流变速技术
回油技术
冷媒控制技术
换热器技术
环保技术
静音技术
高制热性能技术
42
出色的节能效果 业界领先的COP值，额定工况时最高突破4,31(8HP冷暖平均值)；单机冷暖平均COP值达到3.87。灵活的设计自由度 最大总管长1000m，最大单管长165m，高低差最高达90m/50m；单系统最多可连接64台室内机。管长衰减小，系统效率更高 50m等效管长衰减仅为8%，100m等效管长衰减仅为15%（以10HP制冷为例）。室外机机外静压高 机外静压高达78.8Pa。出色的制热性能 3分钟制热快速启动，制热衰减小，单机0℃平均衰减率仅为3.4%。丰富的室内机阵容 室内机容量齐全；型式多样，满足各种空间装饰要求。
9
超级多联系列
室内机三种形式：
10
更便利——针对家用市场开发，特有多
种人性化功能
更节能——采用先进的直流变速技术
和大金专利的摆动式压缩机
ZigBee智能家居系统下的中央空调联控
ZigBee智能家居系统下的中央空调联控方案
一、别墅及一般住宅常用的中央空调种类：
1、变频多联式中央空调系统（VRV一拖多中央空调），以下简称VRA。
2、空气源热泵+地暖和明装风机盘管，典型代表McQuay A+系列,以下简称风管机盘管。
二、
1、针对VRV中央空调系统：
（1）智能联控的解决方案一，如下图，
但并不是每个智能家居研发的厂家都可以控制市面上任意型号的VRV，究其原因，莫过于以下几点：
A. 空调厂家接口开放的程度
B. 对接费用
C. 研发、调试时间及成本或投入产出比，要是采购量成规模可以定制。
（2）智能联控的解决方案二
原理其实很简单：VRV选取带空外控制功能的室内机面板，通过厂家自研的红外转发学习面板的红外控制指令即可完成开关机动作。
2、针对风机盘管的中央空调系统：
（1）这种类型的中央空调的开关机动作控制原理其实比较简单：在传统中央空调的控制面板里整合自行研发的ZIGBEE通讯及控制模块，深度对接可实现风速、模式、温度反馈、开关机指示等功能，一般对接实现开关机及三速控制即可，具体视厂家的研发或整合实力。
三、智能家居系统下的中央空调控制可实现的场景案例：
1、下班前，提前将家里的部分区域空调提前打开。
2、家中无人的情况下，查看中央空调的开关机状态。
3、联动家中的环境探测器、新风系统、智能开窗器对室内环境的空气进行优化处理，健康于无形。
时间限制关于新风、地暖的控制现在暂时不做延展，有兴趣可持续关注！。
日本大金家用中央空调
家用中央空调1969年，大金空调在日本率先开发出第一台一拖多的家用多联系统。
30多年来，大金空调不间断的专业技术积累和实践应用改进，使其成为目前世界上最可靠、最完善的家用中央空调之一。
无论何种房型，无论何种特殊需要，只要找到大金空调，就能得到专业体贴的最佳系统提案。
系统介绍∙超级多联3MX/4MX∙LMX系列家用VRV系统内机FJDP22/25/28/32/36PVCFJDP50/56/63/71MVC 天花板内藏风管式<超薄型>∙超薄厚度仅为200MM∙超静音，为您创造更宁静的空间∙机身更窄仅为700mm*1∙灵活多样的安装形式规格参数»Super VRVIII系统室内机规格参数: 冷暖型型号室内机FXDP22PPVCFXSP22MMVCFXCP22MMVCFXAP22MMVCFXDP25PPVCFXDP28PPVCFXSP28MMVCFXFP28KMVCFXCP28MMVCFXNP28MMVCFXDP32PPVCFXDP36PPVCFXSP36MMVCFXFP36KMVCFXCP36MMVCFXAP36MMVCFXDP40NPVCFXDP45NPVCFXSP45MMVCFXFP45KMVCFXCP45MMVCFXNP45MMVCFXDP50MPVCFXDP56MPVCFXSP56MMVCFXFP56KMVCFXCP56MMVCFXNP56MMVC型 号室 内 机FXDP63MPVC FXDP71MPVCFXSP71MMVCFXFP71KMVC FXCP71MMVC FXNP71MMVCFXSP80MMVCFXDP90KMVCFXSP90MMVC FXFP90KMVC FXCP90MMVCFXSP100MMVCFXFP100KMVC FXSP112MMVC FXFP112KMVC FXSP125MMVC FXFP125KMVC FXDP140KMVCFXSP140MMVC FXFP140KMVC FXCP140MMVCFXSP150MMVC电 源 单相，220V,50Hz制冷量 <kW> 6.37.18.09.010.011.212.514.015.0制热量 <kW> 7.18.09.010.011.212.514.016.017.0注: 1.能力测定条件:①.上记能力表示制冷时条件:室内回气温度27℃DB,19℃WB.室外温度35℃DB.冷媒配管长5m(水平) ②.上记能力表示制热时条件:室内回气温度20℃DB.室外温度7℃DB,6℃WB.冷媒配管长5m(水平) 2.冷媒配管的允许长度:全长165m,高低差50m(外机在下方时为90m).天花板嵌入导管内藏式 ∙ 灵活适应房间内部结构 ∙ 高扬程冷凝水泵 ∙ 灵活多样的安装形式∙ 多种机外静压模式,可连接较长风管FJSP71/80/90MMVC规格参数»家用VRV 系统规格参数： 冷暖型注: 能力测定条件:1.制冷能力基于室内温度27℃DB,19℃WB,室外温度35℃DB.2.制热能力基于室内温度20℃DB,室外温度7℃DB,6℃WB.3.冷媒配管长度为5m(水平). (本产品通过国家3c 认证)FJFP28/36/45/56/71/90KMVC天花板嵌入式∙ 正方形面板，全机统一∙ 高扬程冷凝水泵∙ 自动摆动运转的三种模式 ∙ 静音运转 ∙ 可引入室外新风规格参数»家用VRV 系统规格参数： 冷暖型注: 能力测定条件:1.制冷能力基于室内温度27℃DB,19℃WB,室外温度35℃DB.2.制热能力基于室内温度20℃DB,室外温度7℃DB,6℃WB.3.冷媒配管长度为5m(水平). (本产品通过国家3c 认证)FJNP28/45/56/71MMVC落地式∙ 隐藏在窗边墙脚的最佳装置∙ 气流分布均匀，制热效果更佳 ∙长效过滤网设置，清洁周期更长 ∙ 低运转音∙ 全系列机型高度和厚度一致,更匹配装潢规格参数»家用VRV 系统规格参数： 冷暖型注: 能力测定条件:1.制冷能力基于室内温度27℃DB,19℃WB,室外温度35℃DB.2.制热能力基于室内温度20℃DB,室外温度7℃DB,6℃WB.3.冷媒配管长度为5m(水平). (本产品通过国家3c 认证)FJAP22/28/36MMVC挂壁式∙ 舒式均匀的气流分布 ∙静音运转 ∙ 送风机能规格参数»家用VRV 系统规格参数： 冷暖型注: 能力测定条件:1.制冷能力基于室内温度27℃DB,19℃WB,室外温度35℃DB.2.制热能力基于室内温度20℃DB,室外温度7℃DB,6℃WB.3.冷媒配管长度为5m(水平). (本产品通过国家3c 认证) 室外机RMXS112DV2C RMXS140DV2C RMXS160DV2C家用VRV 系统室外机 ∙ 采用大金涡旋式压缩机∙ 超长冷媒配管，使安装更灵活： ∙ 机身小巧紧凑，灵活对应狭小空间 规格参家用VRV 系统规格参数：冷暖型注: 能力测定条件:1.制冷能力基于室内温度27℃DB,19℃WB,室外温度35℃DB.2.制热能力基于室内温度20℃DB,室外温度7℃DB,6℃WB.3.冷媒配管长度为5m(水平).(本产品通过国家3c认证)商用空调拥有80年历史的大金空调，在商用空调领域拥有不可动摇的领先地位，其品质和信誉在全球范围内得到验证。
无线风机盘管智能化控制系统 原理
无线风机盘管智能化控制系统原理
无线风机盘管智能化控制系统是一种利用无线通信技术和智能
控制算法，对风机盘管系统进行远程监测和控制的系统。
其原理主
要包括以下几个方面：
1. 无线通信技术，无线风机盘管智能化控制系统采用无线通信
技术，如Wi-Fi、蓝牙、Zigbee等，实现风机盘管设备与控制中心
之间的数据传输和通信。
通过无线通信技术，可以实现远程监测和
控制，提高系统的灵活性和便捷性。
2. 传感器技术，系统通过安装在风机盘管设备上的各类传感器，实时采集环境温度、湿度、风速、压力等数据，将这些数据传输到
控制中心进行处理和分析。
传感器技术的应用可以实现对环境参数
的精准感知，为智能化控制提供数据支持。
3. 智能控制算法，系统采用先进的智能控制算法，通过对传感
器采集的数据进行实时分析和处理，实现对风机盘管设备的自动调
节和优化控制。
智能控制算法可以根据实时环境参数和设备运行状态，实现对风机盘管系统的智能化管理，提高系统的能效和舒适性。
4. 远程监测与控制，通过互联网等远程通信手段，控制中心可以实时监测和控制各个风机盘管设备，对设备进行远程调节和故障诊断。
远程监测与控制功能可以提高设备的运行效率，降低维护成本，同时也方便了管理人员对系统的实时管理和控制。
总的来说，无线风机盘管智能化控制系统通过无线通信技术、传感器技术和智能控制算法的应用，实现了对风机盘管设备的智能化监测和控制，提高了系统的能效和管理水平。
大金家用VRV中央空调提案书-产品介绍
超薄机身可大大节省吊顶空间，与室内装潢更吻合，对建筑结构影响小。
6、独特的后部配管形式，令室内装潢更美观，
风机盘管控制三种解决方案
风机盘管控制三种解决方案一、方案一：传统有线控制系统传统有线控制系统是一种常见的风机盘管控制方案。
该方案通过有线连接将风机和盘管进行控制和调节。
具体实施步骤如下：1. 风机控制：使用有线连接将风机与控制系统连接，通过控制系统发送指令来控制风机的启停、转速和风量调节。
控制系统可以根据室内温度、湿度等参数来自动调节风机的运行状态，以实现室内环境的舒适度要求。
2. 盘管控制：同样使用有线连接将盘管与控制系统连接，通过控制系统发送指令来控制盘管的供水温度和流量。
控制系统可以根据室内温度、湿度等参数来自动调节盘管的供水温度和流量，以实现室内环境的舒适度要求。
3. 控制策略：传统有线控制系统可以采用PID控制策略，通过对风机和盘管的控制参数进行调节，使得室内温度能够稳定在设定的温度范围内。
同时，还可以根据室内外温度差异和人员活动情况等因素进行智能控制，以提高能效和节能效果。
4. 优点：传统有线控制系统成熟稳定，操作简单，适用于大多数风机盘管控制需求。
同时，由于有线连接的稳定性较高，可以保证控制系统与风机盘管之间的实时通信，减少信号干扰和延迟。
5. 缺点：传统有线控制系统需要布线，工程量较大。
同时，由于有线连接的限制，系统的可扩展性较低，不适用于大范围的风机盘管控制。
二、方案二：无线控制系统无线控制系统是一种基于无线通信技术的风机盘管控制方案。
该方案通过无线连接将风机和盘管与控制系统进行通信和控制。
具体实施步骤如下：1. 无线通信：使用无线通信模块将风机和盘管与控制系统进行连接，通过无线信号传输来实现控制和调节。
无线通信模块可以采用蓝牙、Wi-Fi、ZigBee等通信协议，具有较远的通信距离和较高的通信速率。
2. 控制方式：无线控制系统可以采用集中控制或分散控制的方式。
集中控制方式下，风机和盘管通过无线通信模块与一个中央控制器连接，由中央控制器发送指令来控制风机和盘管的运行状态。
分散控制方式下，每个风机和盘管都配备一个无线通信模块，通过与控制系统的通信来实现控制和调节。
ZigBee联网型风机盘管智能温控器-能谱网复习过程
ZigBee联网型风机盘管智能温控器DH-ZB-CMC在中央空调分户计量与空调末端群控节能中的应用节能机会中央空调系统的能耗占建筑全部能耗的40-60%。
目前多数民用建筑的中央空调系统在降低运行能耗、提高运行管理水平方面有明显的挖潜空间，集中在以下4个方面：①运行温度设定管理问题。
空调室温设置夏季过冷、冬季过热的情况比较常见。
②空调使用时间管理问题。
提前启用或延长使用，无人空调、开窗空调的情况比较常见。
③责任主体量化节能问题。
无计量，无量化指标，责任主体不明确，节能手段欠缺。
④老建筑中大量使用的机械式三速开关，环境舒适度较差，能源浪费更严重。
为提升中央空调系统能源使用效率和运行管理水平，达到节约型办公区、节约型公共机构示范单位标准，满足公共机构能源资源计量器具配备和管理要求，树立节能减排、现代化能效管理标杆，降低建筑运营成本，采用DH-ZB-CMC型智能温控器对现有数字温控器或机械式三速开关进行一对一替换改造，实现空调能耗分户计量、室温监测与控制、运行时间管理，消除空调待机能耗和浪费，方便节能目标量化管理，节能提效显著。
节能设计理念®，全心全意，无缝隙地舒适节能！设计依据和标准国务院办公厅关于严格执行公共建筑空调温度控制标准的通知【国办发[2007]42号】关于印发《公共建筑室内温度控制管理办法》的通知【建科[2008]115号】国务院办公厅关于印发2014-2015年节能减排低碳发展行动方案的通知【国办发[2014]23号】《公共机构节能条例》中华人民共和国国务院令节能减排"十二五"规划公共机构节能"十二五"规划节约型公共机构示范单位评价标准中央和国家机关节约型办公区评价导则绿色建筑评价标准【GB/T 50378-2006】《节能监测技术通则》GB/T 18883-2002《智能建筑设计标准》GB/T50314-2000《采暧通风与空气调节设计规范》GBJ19-87《公共机构能源资源计量器具配备和管理要求》GB/T29149-2012《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据采集技术导则》节能设计思路1、主机系统节能方案①获取DH-ZB-CMC型智能温控器检测的房间环境温度，进行空调系统负荷预测、优化预调控，实现系统节能；并设定多种节能策略进行房间空调使用管理，减少末端浪费；②制订中央空调系统的启用/停用气温条件(或日期)以及每日运行时刻表，由上位机系统定时远程关闭或启动中央空调主机；③对空调主机设备能耗进行计量，监测各设备运行工况为主机系统能耗分析与调控优化提供数据；为节能量评估提供数据；为风机盘管末端的群控节能提供数据；多主机分区制冷的要计量到每台主机；④将空调主机系统总能耗按照末端风机DH-ZB-CMC型智能温控器计量的三速时间按小时或按日折算出有效当量时间或当量电能分摊到每个房间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS232
TDK 锁扣式
RX/B ● TX/A ●
ቤተ መጻሕፍቲ ባይዱ
磁环
3 ● SEND
2 ● REC
GND ●
5 ● GND
COM 口
图三 RS232 接口连接图
4、 安装说明
.本控制器安装在空调室内机内有空闲的地方，用螺丝将其固定； 安装时，先切掉空调机的电源，参照控制器的孔位置在机器上打孔，并固定好控制器。
注：在监控板与空调控制板之间连接线上应加入 TDK 锁扣式磁环，同时通信电缆应使 用 RVVP 屏蔽线，并将屏蔽线接地。 5、 监控附件
1、DTA116A621 主要是针对大金 VRV 系列中央空调；
南京物联传感技术有限公司
2、安装前，请确认室外机组的“外-外 F1、F2”控制 线已布线到控制器安装地点；
3、1 台 DTA116A621 最多连接 10 台室外机和 64 台室内 机； DTA116A621 的 F1、F2 接至室外机的“外-外 F1、F2”；
南京物联传感技术有限公司
另外一种中央空调，是风机盘管类的，可以直接用 wulian 的温度控制器控制，接线方 式如下：
南京物联传感技术有限公司
南京物联传感技术有限公司
4、连接 DTA116A621 需给准备受控的室内机设置地址。 5、室内机地址设置可用“集中管理控制器 DSC302C611”来配套自行完成，或者找大金公司的售后服务 人员来完成。 6、以上所有操作需专业人士指导或安装。 系统构架图：
南京物联传感技术有限公司
看南京物联智能家居怎样控制大金中央空调！ 大金空调对接方式（zigbee 无线智能家居系统） 一、配套设备 1、大金远程监控组件（大金公司） 型号： DTA116A621 2、有线无线翻译器（串口型-大金空调） 物联
3、集中管理控制器（大金公司） 型号：QQ 群 222,548,834， DSC302C611 (选购) 二、安装注意事项
Dkcom
大金空调机远程监控板
（一拖二）
用 户 手 册
2013 年 9 月修订
南京物联传感技术有限公司
大金空调机监控接口板是为实现大金空调机计算机监控功能而设计的专门化部件，该接 口板向用户提供一个计算机监控接口（RS232/RS485），通过该监控接口用户可获取大金空 调机的数据,控制空调机。通过建设空调机集中监控系统，用户可对空调机进行四遥（遥测、 遥信、遥调、遥控），实现远程维护。 1、 主要功能 (1) 遥信功能
提供空调机的运行状态，包括工作方式、风量设置等； 提供空调机的告警信息。 (2) 遥测功能 提供空调机的工作温度设置值； 提供空调机内温度传感器的温度值。 (3) 遥调功能 远程设置空调机的工作方式、风量设置、工作温度等。 (4) 遥控功能 控制空调机的开机与关机。 (5) 本地操作与远程操作并行 用户可通过空调机控制面板的按键操作控制空调机，所有控制结果都能通过监控接口获 取；用户还可通过空调机监控接口下达控制命令来控制空调机，所有控制结果同步地在 空调机遥控器的 LCD 上显示出来。 2、 监控板端口说明 监控板外形如图一所示：
RX/B TX/A GND VIN2 VIN1 P2 P1 P2 P1
图一 监控板外形及端口示意图
3、通信口连接：
① 控制器的通信接口有 RS232 和 RS485 两种，用户可以根据实际需要通过跳线 J4、 J5 自行选择其中一种使用；
② 连接方法： 1、VIN2 和 VIN1 接空调室内板的 X35 插线端子，没有极性。（也可外部供电，8—15V， AC、DC 均可） 2、P1、P2 接空调机室内外板通信端子座，没有极性。（本控制器为一拖二型，可以接两 台空调，地址为连续的两个地址来区分，如控制器板地址设置 1 时，另一台的地址则为 2， 如控制器板地址设置 2 时，另一台的地址则为 3，依次类推） 3、RS485 通信：
南京物联传感技术有限公司
南京物联传感技术有限公司
RX/B 为 RS485 的（－），TX/A 为 RS485 的（＋）
监控板
TX/A ●
RS485
TDK 锁扣式 磁环 ● DATA+
RX/B ●
● DATA-
图二 RS485 接口连接图
RS232 通信： RX/B 接电脑串口 3 脚，TX/A 接电脑串口 2 脚，GND 接电脑串口 5 脚
公司提供监控软件，如果用户自编监控软件，公司可提供监控接口板的通信协议，详细 情况请与公司联系。
另外，如监控厂家需 TDK 锁扣式磁环，也请与我公司联系，我公司为每块监控板免费 提供一只 TDK 锁扣式磁环。
对接示意图：
南京物联传感技术有限公司
对接效果图：
