实例44 用程序控制的弹簧摘自：《Pro/ENGINEER Wildfire 实用设计百例》作者：CAD 教育网周四新CAD 教育网 版权作品，禁止转载！本例建立如图44-1 所示的弹簧模型，要求当压缩角为45° 时弹簧挠性变形量为1mm ， 当压缩角为75°时弹簧挠性变形量为6mm ，压缩角与挠性变形量为线性关系，弹簧圈数为20。
图44-1步骤1 建立新文件（1） 单击工具栏中的新建文件按钮， 在弹出的〖新建〗对话框中选择“零件”类型，并选中“使用缺省模板”选项，在〖名称〗栏输入新建文件名“exe44”。
（2） 单击〖新建〗对话框中的【确定】按钮，进入零件设计工作界面。
步骤2 建立压缩角与变形量之间的图形函数（1） 单击菜单【插入】→【模型基准】→【图形】命令。
（2） 在消息输入文本框中，输入名称“DEFORM ↵”，系统进入草绘工作环境。
摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新CAD 教育网：免费提供最新最全的CAD学习资源。
网址：/ CAD 教育网：免费提供最新最全的CAD学习资源。
网址：/（3） 使用创建一参照坐标系， 然后绘制两条相互垂直的中心线和一条线段，并标注所示。
尺寸，如图44-2（4） 单击草绘工具栏中的，完成图形函数的建立。
步骤3 建立弹簧外形线与螺旋旋转角之间的图形函数（1） 单击菜单【插入】→【模型基准】→【图形】命令。
（2） 在消息输入文本框中，输入名称“SPRING↵”， 系统进入草绘工作环境。
（3） 使用创建一参照坐标系， 绘制两条相互垂直的中心线， 使用样条线工具绘制图形曲线（注：x轴方向相当于把弹簧外形线分为2500 个单位，y 轴方向相当于弹簧的总旋转角度360°×20=7200 °），如图44-3所示。
（4） 单击草绘工具栏中的，完成图形函数的建立。
步骤4 绘制弹簧的轮廓曲线（1） 单击特征工具栏中的，打开〖草绘的基准曲线〗对话框。
proe创建拉簧的方法
proe创建拉簧的方法以Pro/E创建拉簧的方法引言：拉簧是一种常见的弹性元件，广泛应用于机械、汽车、航空航天等领域。
在Pro/E软件中，我们可以通过一系列的步骤来创建一个拉簧模型。
本文将详细介绍如何使用Pro/E软件创建拉簧的方法。
步骤一：创建拉簧轮廓在Pro/E软件中，我们可以使用草图工具创建拉簧的截面轮廓。
首先，选择创建草图的平面，比如选择前视图平面。
然后，使用直线、圆弧等工具按照拉簧的截面形状绘制轮廓。
可以根据实际需求来确定拉簧的截面形状，比如圆形、方形、椭圆形等。
绘制好轮廓后，确认并退出草图模式。
步骤二：创建拉簧螺旋线在Pro/E软件中，我们可以使用螺旋线工具创建拉簧的螺旋线。
选择螺旋线工具后，需要指定螺旋线的参数，比如起点、半径、高度等。
根据实际需求设定好参数后，我们可以在草图平面上创建拉簧的螺旋线。
创建好螺旋线后，确认并退出螺旋线模式。
步骤三：拉伸拉簧截面在Pro/E软件中，我们可以使用拉伸工具将拉簧的截面沿着螺旋线方向拉伸，从而形成拉簧的结构。
选择拉伸工具后，需要选择拉簧截面和螺旋线作为拉伸的路径。
在拉伸过程中，可以设定拉伸的距离或者拉伸到指定的位置。
拉伸完成后，确认并退出拉伸模式。
步骤四：修剪拉簧两端在Pro/E软件中，我们可以使用修剪工具将拉簧两端修剪成所需的形状。
选择修剪工具后，需要选择拉簧的两端，并设定修剪的方式。
可以根据实际需求修剪拉簧的两端，比如圆形、方形等。
修剪完成后，确认并退出修剪模式。
步骤五：创建拉簧的辅助几何在Pro/E软件中，我们可以使用辅助几何工具来创建拉簧的辅助几何。
辅助几何可以帮助我们更好地控制拉簧模型的形状和尺寸。
比如，我们可以创建一个辅助平面，并在该平面上创建辅助几何来控制拉簧的直径、螺距等参数。
创建好辅助几何后，确认并退出辅助几何模式。
步骤六：创建拉簧的材料属性在Pro/E软件中，我们可以为拉簧模型定义材料属性。
选择材料属性工具后，需要选择拉簧模型，并设定拉簧的材料属性，比如弹性模量、泊松比等。
PTCCREO画弹簧的步骤
PTCCREO画弹簧的步骤弹簧是一种用于储存和释放机械能的重要元件。
它可以在各种机械装置中起到关键的作用，如悬挂系统、制动系统和压缩机等。
下面将介绍如何制作一个简单的卷簧弹簧。
材料准备：1.钢丝：选择适合的弹簧钢丝，可以根据设计需求和强度要求进行选择。
2.弹簧卷绕机：这是一个用于将钢丝卷绕成弹簧形状的机器。
在制作弹簧时，需要使用这个机器将钢丝按照设计要求卷绕成特定形状。
3.弹簧切断机：这是一个用于将卷绕好的弹簧剪断为合适长度的机器。
在制作弹簧时，可能需要根据实际需要将弹簧切割为合适的尺寸。
步骤一：弹簧设计首先，需要根据实际需求确定所要制作的弹簧的设计参数，包括弹簧的直径、圈数、自由长度、刚度和负载等级。
这些参数将决定弹簧的形状和性能。
步骤二：钢丝切割根据设计要求，使用钢丝切断机将所需长度的钢丝切割下来。
确保切割的钢丝长度略长于最终所需的弹簧长度，以便进行后续的张拉和绑紧操作。
步骤三：弹簧卷绕将切割好的钢丝放入弹簧卷绕机中，根据设计要求进行卷绕。
确保钢丝在卷绕过程中均匀分布，不出现扭曲或错位。
步骤四：张拉和绑紧卷绕完毕后，需要进行张拉和绑紧操作。
使用张紧装置或手动拉伸钢丝，使其达到制定的设计参数，以提高弹簧的强度和刚性。
步骤五：弹簧修整将张紧好的弹簧放在修整机上，根据需要进行修整。
修整是将弹簧两端的圈数和直径调整到一致，确保弹簧形状的稳定性和均匀度。
步骤六：热处理对于特殊要求的弹簧，可以进行热处理以增强其强度和韧性。
热处理过程中，需要根据材料类型和弹簧设计要求进行加热和冷却处理。
步骤七：表面处理根据需求，可以对弹簧进行表面处理。
例如，可以进行喷涂、镀锌或镀铬等操作，以增强弹簧的耐腐蚀性和美观度。
步骤八：弹簧检验完成制作后，需要对弹簧进行检验。
可以使用弹簧负载测试器对弹簧进行负载测试，以验证其性能是否符合设计要求。
步骤九：弹簧储存最后，将制作好的弹簧储存起来，确保其质量和性能不会受到损害。
可以使用适当的包装材料进行包装，以防止表面受损或弹簧受到弯曲。
在PROE中绘制弹簧的方法[最新]
![在PROE中绘制弹簧的方法[最新]](https://img.taocdn.com/s3/m/661f637b6529647d26285200.png)
在PROE中绘制弹簧的方法[最新] 在PROE中绘制弹簧的方法(本方法以PROE WILDFIRE 4.0为操作平台)1.点击文件下的新建菜单,创建一个新文件,在下面对话话中输入文件名SPRING. 取消掉缺省模块前的小勾.
2.按确定
3.在弹出的对话中选择如图所法的选项,再点确定.
4.点选插入菜单下的螺旋扫描下的伸出项(如下图所示)
5.在弹出的菜单中根据需要选择相的选项(默认的为常用的,如下图所示) 点完成可
6. 在弹出的菜单后,点选零件要放置的平面,再下图所示选取相应的选项
7.进入草绘窗口
8.先绘制旋转中心线,再绘制一条螺旋轨迹线(如下图所示)
9.点选下面的那个勾完成螺旋轨迹的绘制
10 在弹出的对话框中输入螺距的数值,后点勾,进入草绘窗口
11.绘制,弹簧的截面,后点侧面的勾.完成草绘.
12.点预览,得如下图所示所绘制的弹簧
此资料为本人画展图时的记录,供新学的同行时行参照, 多一份交流,多一份收获!。
9[1].5 弹簧的画法
![9[1].5 弹簧的画法](https://img.taocdn.com/s3/m/51e572f4102de2bd960588ed.png)
3
圆柱螺旋压缩弹簧的画法
剖视图
视图
4
在装配图中，被弹簧挡住的结构一般不画出
5
在装配图中，簧丝直径在图形上等于或小于2mm时弹簧的画法
6
三、螺旋压缩弹簧作图步骤
7
簧的规定画法
(1）弹簧在平行于轴线的投影面上的视图中，各圈的投影转向轮廓线画 成直线；有效圈数在四圈以上的弹簧，中间各圈可省略不画。当中间部分 省略后，可适当缩短图形的长度； （2）在装配图中，被弹簧挡住的结构一般不画出，可见部分应从弹簧的 外轮廓线或从弹簧钢丝剖面的中心线画起； （3）在装配图中，弹簧被剖切时，如弹簧钢丝（简称簧丝）断面的直径 ，在图形上等于或小于2mm时，断面可以涂黑表示； （4）在图样上，螺旋弹簧均可画成右旋，但左旋螺旋弹簧不论画成左旋 或右旋，一律要加注“左”字。

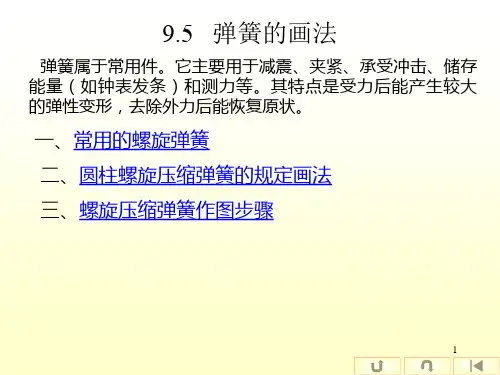

9.5 弹簧的画法
弹簧属于常用件。它主要用于减震、夹紧、承受冲击、储 存能量（如钟表发条）和测力等。其特点是受力后能产生较 大的弹性变形，去除外力后能恢复原状。
一、常用的螺旋弹簧 二、圆柱螺旋压缩弹簧的规定画法 三、螺旋压缩弹簧作图步骤
1
一、常用的螺旋弹簧
常用的螺旋弹簧按其用途可分为压缩弹簧、拉伸弹簧和扭转 弹簧。
Creo怎么画弹簧模型？creo弹簧的画法

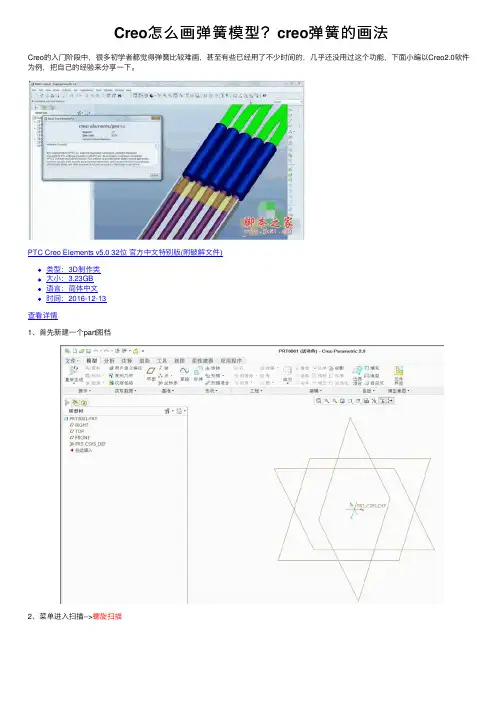

Creo怎么画弹簧模型？creo弹簧的画法Creo的⼊门阶段中，很多初学者都觉得弹簧⽐较难画，甚⾄有些已经⽤了不少时间的，⼏乎还没⽤过这个功能，下⾯⼩编以Creo2.0软件为例，把⾃⼰的经验来分享⼀下。
PTC Creo Elements v5.0 32位官⽅中⽂特别版(附破解⽂件)类型：3D制作类⼤⼩：3.23GB语⾔：简体中⽂时间：2016-12-13查看详情1、⾸先新建⼀个part图档2、菜单进⼊扫描-->螺旋扫描3、进⼊到螺旋扫描的操作界⾯，点开参考菜单，按下图指⽰点击定义，选择⼀个基准⾯作为绘图平⾯，其它默认设置。
4、画⼀条旋转中⼼线，这是螺旋扫描，还有旋转命令必须要画的，它是旋转体旋转的中⼼，很多初学者画好了截⾯，点ok后发现⽆法⽣成弹簧，经检测，原来是最基本的旋转中⼼线忘记画了，它跟⼏何辅助中⼼线是不⼀样的，那个是对称中⼼，只起到辅助作⽤，需要的时候才⽤到，不是必须的。
5、然后画弹簧的外形线，也就是螺旋的轨迹线，轨迹线必须是开⼝的，⽽且只能在螺旋中⼼线的⼀侧，不能相交。
6、画好外形线后按确定退出绘图界⾯，按下图进⼊弹簧截⾯图绘制7、画个封闭的矩形，其它圆形，⽅形，异形的截⾯都可以，只要是封闭的就⾏。
当然也是在螺旋中⼼线的⼀侧，不能相交，可以不在参考线上约束。
8、点确定后，如果你画的截⾯⾼度⽐螺距⼩，将会出现弹簧的预览图。
可以设置弹簧的间距参数，间距⼀定要⼤于截⾯⾼度才能⽣成弹簧。
可以设置左右旋弹簧，默认是右旋弹簧。
9、点确定后就⽣成弹簧了。
10、根据特殊的需要，可以设置变化式的螺距，这种操作⽅式⽐proe⽅便易⽤了很多。
11、最后画的弹簧效果如下图。
PTC CREO 3.0 画弹簧的步骤
CREO画弹簧方法
1.新建一个零件。
2.选择一个平面，点击绘制草图，然后正视于。
接着点击中心线和
线链绘制弹簧螺旋的轴线以及螺旋的扫描线。
3.选中草绘，然后点击螺旋扫描。
4.接着可以在图2框内输入想要的弹簧节距，图3位置选择左右旋
向，最后点击图1进入弹簧截面直径绘制。
5.绘制一个圆的截面，此为绘制普通圆柱螺旋弹簧的截面，最后打
勾。
6.弹簧预览已经出现，打勾即可。
7.如要绘制圆锥螺旋弹簧，将扫描草图修改为斜线即可。
8. 一般弹簧都要做两端并紧。
接着可以对两边进行同样步骤的扫描操作，但修改节距为截面直径。
9.最后做一个拉伸切除就可以了。
ProE内外相接的弹簧
ProE内外相接的弹簧前面的几节，我们介绍了几种弹簧的创建方法，下面介绍一种比较稀有的弹簧—内外相接的弹簧。
这样的一个弹簧并不是通过搭建线条，然后扫描得到的，在这里应用到了一个新的命令—扫描中的曲面链。
先看看效果吧：Snap1561、新建零件。
Snap12、选择模板零件的模板。
Snap23、拉伸曲面特征。
Snap1304、Top面为草绘平面，Right面为参照平面。
Snap1315、草绘拉伸截面。
Snap1326、拉伸高度为150.Snap1337、创建螺旋扫描曲面特征。
Snap1348、设置属性为默认。
Snap1359、设置Front面为草绘平面。
Snap13611、设置节距值为20。
Snap13813、扫描完成。
Snap14114、创建扫描实体特征。
Snap14215、点击选取扫描轨迹。
Snap14316、链的选择为曲面链。
Snap14417、然后选择上一步创建的曲面。
Snap14618、在菜单管理器中，单击“全选”，然后“接受”。
Snap147 Snap14819、草绘扫描的截面。
Snap14920、扫描完成。
Snap15021、隐藏前两步创建的曲面。
Snap15122、得到创建完毕的实体特征。
Snap15223、切换到层树下。
Snap15424、保存隐藏后的状态。
Snap15525、至此，内外相切的弹簧创建完毕。
Snap156。
proe弹簧长度计算方法-原创
Proe弹簧长度计算方法
下面以一扭转弹簧为例：
1,拉伸曲面，根据曲面大小确定弹簧外径大小
2，在曲面上螺旋扫描，截面为一直线。
扫描结果
3，拉伸曲面（如图黄色的）
4，曲面合并、倒R
5，延伸第一步的拉伸曲面
6，螺旋曲面与第一步的拉伸曲面相交，并隐藏曲面
7，得出弹簧骨架，并计算骨架长度，即为钢丝的长度。
8，最后用扫描工具，绘制弹簧截面，做出弹簧。
这种弹簧会计算了，我想普通弹簧就不在话下了。
这种方法有个缺点就是不能使用扰性功能。
欢迎各位朋友相互学习交流。
PROE构造方形弹簧或绕组
利用相交命令构造方形绕组
——中国科学院，廖勇熙
利用螺旋扫描构造出圆形弹簧的例子大家都见过许多了，但是如何构造出如下图所示的方形弹簧或绕组呢？
下面我们来做一下这种方形结构的弹簧或绕组吧，主要用到的技巧是利用曲面相交命令构造出方形扫描轨迹。
1：首先创建一个方形的曲面拉伸，其草绘和实体如下：
2：点击“插入”，“螺旋扫描”，“曲面”，弹出如下图所示的窗口，依次选择常数，穿过轴，右手定则，完成。
在弹出的窗口中，需要选择扫描轨迹的草绘平面和参考平面，此时我们可以选择right基准面作为草绘平面，参考平面可以默认，也可以自己选择。
3：接下来是草绘扫描轨迹，可作出如下图所示的扫描轨迹，注意在草绘中合理设置参照来帮助定位，并记得绘制中心线作为旋转轴：
完成之后，螺距选择20，进入草绘扫描特征截面的窗口，绘制如下图所示的直线草绘。
点击草绘中的确定之后，就可以预览“曲面：螺旋扫描”的效果了，确定，显示如下图：
4：接下来做“相交”的操作，以勾勒出用于方形螺旋扫描的扫描轨迹线。
按住ctrl选中步骤1中的拉伸曲面和上一步中的螺旋扫描曲面，点击“编辑”中的“相交”命令，此时完成交截线的创建，如下图：
5：点击“插入”，“可变截面扫描”，在参照选项卡中选中上一步中创建的交截线：
然后点击“创建或编辑草绘剖面”，草绘如图所示的剖面，点草绘确定按钮。
出现如下图所示的实体，已经接近尾声了：
确定之后，隐藏拉伸和螺旋扫描曲面，就是我们所要的方形弹簧或绕组了：。
弹簧的画法
公司新闻行业综述技术资料·您的位置：本站首页 > 新闻中心 > 详细内容弹簧设计：机械制图--弹簧画法来源：弹簧网作者：旭佳创弹簧厂日期：2011-7-9 23:42:15 浏览次数：1373弹簧画法有：sw 弹簧画法、弹簧的cad画法、proe弹簧画法、cad 弹簧画法、弹簧垫圈画法、弹簧标准尺寸、solidworks弹簧画法、proe变节距弹簧画法、弹簧的二维画法下面我们大概介绍一下弹簧的基本画法。
1引言1.1本标准规定了机械图样中弹簧的画法。
1.2本标准参照采用国际标准ISO 2162-1993《技术制图--弹簧表示法》。
1.3与本标准有关的国家标准：GB 1805-79《弹簧术语》2弹簧的视图、剖视图及示意图画法2.1螺旋弹簧2.1.1在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线，并按表1、表2、表3的形式绘制。
2.1.2螺旋弹簧均可画成右旋，但左旋螺旋弹簧，不论画成左旋或右旋，一律要注出旋向“左”字。
2.1.3螺旋压缩弹簧，如要求两端并紧且磨平时，不论支承圈的圈数多少和末端贴紧情况如何，均按表1形式绘制。
必要时也可按支承圈的实际结构绘制。
2.1.4螺旋拉伸弹簧按表2的形式绘制。
2.1.5螺旋扭转弹簧按表3的形式绘制。
2.1.6截锥涡卷弹簧(用带材制成的截锥螺旋弹簧)按表4的形式绘制。
2.1.7有效圈数在四圈以上的螺旋弹簧中间部分可以省略。
圆柱螺旋弹簧中间部分省略后，允许适当缩短图形的长度。
截锥涡卷弹簧中间部分省略后用细实线相连。
表1表2表3表42.2碟形弹簧碟形弹簧按表5的形式绘制。
表52.3平面涡卷弹簧平面涡卷弹簧按表8的形式绘制。
2.4板弹簧弓形板弹簧由多种零件组成，其画法如附录A图A8所示。
表62.5片弹簧片弹簧的视图，一般按自由状态下的形状绘制。
3装配图中弹簧的画法3.1被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起(图1)。
proe弹簧(扭簧-拉簧)建模
Proe创建带钩子拉伸弹簧教程:方法：1.首先画出螺旋曲线。
点击【插入】-【模型基准】-【曲线】，选择【从方程】-【点击坐标系】-【笛卡尔】，在文本框中输入以下方程：x=15*cos(t*(15*360))y=15*sin(t*(15*360))z=70*t保存后，点击关闭文本框。
点击【确定】会出现如下的螺旋曲线。
2.点击【插入】-【扫描混合】，选择螺旋曲线作为轨迹。
选择【截面】-点击【截面位置】-选择螺旋线的一端。
如图。
点击那个正方形图标使创建的模型是一个实体。
点击【草绘】，进入草绘环境，绘制簧丝的剖面。
3.绘制完点击勾号。
再绘制另一端。
点击【插入】，选择螺旋线的另一端，再点击草绘绘制另一端。
点击勾号。
4.创建钩子。
通过两次旋转创建。
1）点击【旋转】，创建第一段钩子。
2）创建第二段钩子。
点击【旋转】完成。
5.创建另一端的钩子。
1）将开始创建的第一段钩子镜像到另一端。
2）钩子的第二段不能使用镜像。
我们可以使用【特征操作】中的【复制】。
点击【编辑】-【特征操作】-【复制】，旋转【镜像】-【选取】-【独立】（注意：若直接使用普通的镜像，得到的特征不是独立的，在后面无法修改）选择钩子的第二段。
什么鬼？没事，可以修改方向。
6.完成。
proe扭转弹簧建模教程:制作一个扭转异形弹簧，两臂成90°只需两步完成，下面给大家分享下具体的方法：第1步：创建螺旋曲线，采用方程式，圆柱坐标系类型，方程式如下：r=2theta=5.25*t*360z=2*t5.25表示5 1/4圈，1/4就能控制两臂为90°方程式后的螺旋曲线效果如下图第2步：可变截面扫描选上述螺旋线为扫描轨迹，两端分别延伸5，如图进入草绘扫描截面，如图最终效果如图。
三维弹簧的绘制方案
三维弹簧的绘制
１． 将图纸切换到西南等轴侧视图，然后使用圆环命令，选择圆环中心点（０，０，０），圆环体半径１００，圆管半径１０。
２． 选择剖切命令，选择圆环体，选择截面为ｚｘ面，选择截面上的一点（０，０，０）圆环中心点，选择保留的一侧，我们输入Ｂ，选择保留两侧。
３． 选择ｕｃｓ中的原点ｕｃｓ，将坐标放在如图的位置（半圆环的端点）：
４．选择菜单栏的修改－＞三维操作－＞三维旋转，选择圆环的左半部分，我们定义以Ｙ轴为旋转轴，确定Ｙ轴上的点（０，０，０），然后选择旋转角度１０度（角度可根据需要定制）。
５． 选择菜单栏的修改－＞三维操作－＞三维旋转，选择圆环的右半部分，我们定义以Ｙ轴为旋转轴，确定Ｙ轴上的点（０，０，０），然后选择旋转角度－１０度（角度可根据需要定制）。
６． ｃｏｐｙ选择所有，根据图中所示，选择复制的基点（红色），选择粘贴的基点（黄色），这样一直复制粘贴到自己需要的高度，如下图：
７．选择实体编辑中的并集命令，全选使之成为一个整体，然后渲染，就能成为一个漂亮
的弹簧了 。
。
