4、做好各项特殊作业人员及生产、管理人员的卫生保健工作，实行定期检查，积极预防各种疾病。
5、做好生产人员或管理人员的后勤保障工作，尽量提供方便、安全的生活设施。
6、配备必要的交通通讯设施，加快对突发事件的处理。
7、安全用电，凡工地现场所有的电器都应设置危险警示标志。
8、线路架设和电器安装规范操作，不私拉乱扯，电工操作要佩戴绝缘手套和工具。
定尺杆一端卡在已浇筑立柱的一端，定尺杆另一端即为相邻立柱的定位端，使用定尺杆控制立柱的间距一般比较准确。浇筑时采用水平尺对立柱沿路纵向校正。
5、过渡段处理
在有些地段，由于构造物(如桥、涵、通道等)施工在路面前，难免出现构造物线形与路幅轴线形成一定偏离，使得防撞护栏设置在局部地段的线型不能与之对应。为了使立柱水平、竖直方向形成平顺的线型，在过渡段及每处端部的立柱，要求测量技术人员对所施工段地形、地貌要了如指掌，并应严格按设计规定的坐标进行安装，并应与开口处的线型相一致。
立柱放样后，应仔细检查每根立柱位置的地基状态。土质地段由人工开挖50cm宽×50cm长×70cm深的基础，如遇石质地基需开凿基础，基础开挖好后需报自检员检验，由自检员向监理工程师报验合格后方可进行立柱安装及C25混凝土浇筑。浇筑混凝土时应将立柱扶直。立柱安装高度需由测量定位标高。
2、托架及波形梁安装
6、外观鉴定
1）焊接钢管的焊缝应平整，无焊渣、突起。构件镀锌层表面应均匀完整、颜色一致，表面具有实用性光滑，不得有流挂、滴瘤或多余结块。镀件表面应无漏镀、漏铁、擦痕等缺陷。构件镀铝层表面应连续，不得有明显影响外观质量的熔渣、色泽暗淡及假浸、漏浸等缺陷。构件涂塑层应均匀光滑、连续，无肉眼可分辨的小孔。空间、孔隙、裂缝、脱皮及其他有害缺陷
9、现场作业设立安全标志，以警示过往车辆及路人。
附图：1、波形护栏设计图
2、波形护栏设置段落表
交底人
接收人
2、顺直度控制
顺直度是检测波形护栏线形是否顺直、美观的关键指标。顺直度必须在立柱放样、测距定位时进行控制。通过使用全站仪、水准仪等测量仪器以确保放样的准确，保证护栏的线形。纵向测量放样时，首先应根据图纸及规范要求对整体线形进行统筹考虑。直线段以100m为一段落放线，有弧度的地段以60m为一段落放线；然后以每10m或8m间距测定控制点；控制点处用铁钉将线绳固定并拉直，观察其线形是否流畅，是否与路形相一致。
2）直线段护栏不得有明显的凹凸、起伏现象，曲线段护栏应圆滑顺畅，与线形协调一致，护栏的抛物线形应与设计图相符。
3）托架、端头的安装应与设计图相符，安装到位，不得有明显变形、扭转、倾斜。
4）波形梁板和立柱不得现场焊割和钻孔。
5）立柱及柱帽安装牢固，其顶部应无明显塌边、变形、开裂等缺陷。
四、施工中的安全要点
1、在施工中，现场设专人指挥、调度，确保合适的机械车辆行走路线，并设立明显的标志，防止互相干扰和碰撞。机械作业要留有安全距离。
2、遇有暴雨或六级以上大风，将停止一切施工作业，并做好防洪、防风准备。
3、对于机械的操作与管理，严格按照安全操作规程进行，杜绝出现因搅拌、运输、坠落、触电等过程中导致身亡，把事故苗头消灭在萌芽之中。经常保养和检查机械设备，严禁机械操作员酒后或疲劳上机，防止和杜绝事故隐患。
托架应通过连接螺栓固定于立柱之上，在拧紧连接螺栓前应调整托架使其准确早拧紧，待波形梁调整顺直后再拧紧螺栓。
3、端头安装
护栏端头应通过拼接螺栓与波形梁牢固连接。
4、柱帽安装
柱帽安装于立柱之上，柱帽的安装在托架、波形梁及端头安装好之后进行。防止需返工时带来拆卸麻烦。
3、立柱竖直度机高度控制
立柱竖直度的控制：在施工中控制。立柱在埋设至基础过程中必须于前后、左右方向反复用水准尺检测其竖直度。如有偏差，应立即进行调整。高度应由测量人员用水准仪进行测量，在浇筑立柱基础混凝土时进行调整。
4、立柱中心距定位的控制
在波形梁的安装过程中，规范、准确的立柱中心距是确保其顺利安装的前提条件，立柱中心距过大或过小都会导致护栏板无法安装。在实际施工过程中，立柱中心距的控制一般通过放线时确定柱位，立柱安装时用定尺杆控制偏位。

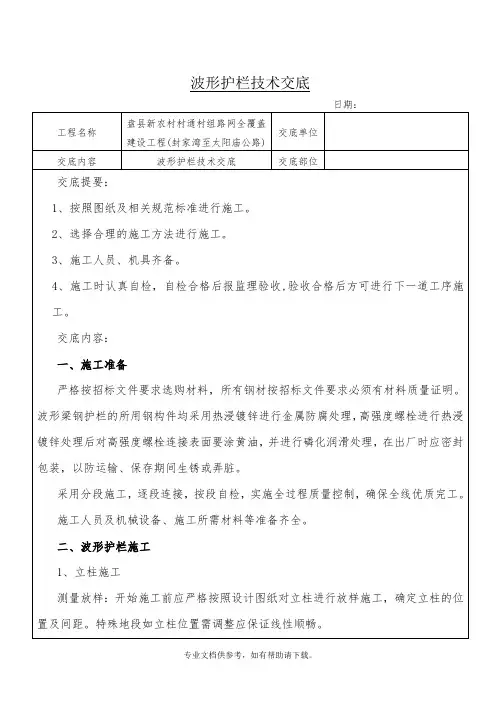

波形护栏技术交底
日期：
工程名称
XXX
交底单位
交底内容
波形护栏技术交底
交底部位
交底提要：
1、按照图纸及相关规范标准进行施工。
2、选择合理的施工方法进行施工。
3、施工人员、机具齐备。
4、施工时认真自检，自检合格后报监理验收,验收合格后方可进行下一道工序施工。
交底内容：
一、施工准备
严格按招标文件要求选购材料，所有钢材按招标文件要求必须有材料质量证明。波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进行磷化润滑处理，在出厂时应密封包装，以防运输、保存期间生锈或弄脏。
采用分段施工，逐段连接，按段自检，实施全过程质量控制，确保全线优质完工。
施工人员及机械设备、施工所需材料等准备齐全。
二、波形护栏施工
1、立柱施工
测量放样：开始施工前应严格按照设计图纸对立柱进行放样施工，确定立柱的位置及间距。特殊地段如立柱位置需调整应保证线性顺畅。
在用水准仪测量定位立柱标高时，要认真填写测量记录。
5、梯形反射器安装
梯形反射器的安装适用于设置钢护栏路段的附着式轮廓标设置，附着式轮廓标左右对称布设，反射器颜色沿临近车道行车方向为左黄右白。轮廓标安装于钢护栏凹槽内时，后底板固定于板连接螺栓。轮廓标每间隔4米安装一个。
三、施工质量控制
1、在施工现场，应根据交通部颁发的《公路交通安全设施施工技术规范》（JTG?F71-2006）和《公路工程质量检验评定标准》（JTGF80/1-2004），严格进行质量控制。
5、做好生产人员或管理人员的后勤保障工作，尽量提供方便、安全的生活设施。
6、配备必要的交通通讯设施，加快对突发事件的处理。
7、安全用电，凡工地现场所有的电器都应设置危险警示标志。
8、线路架设和电器安装规范操作，不私拉乱扯，电工操作要佩戴绝缘手套和工具。
定尺杆一端卡在已浇筑立柱的一端，定尺杆另一端即为相邻立柱的定位端，使用定尺杆控制立柱的间距一般比较准确。浇筑时采用水平尺对立柱沿路纵向校正。
5、过渡段处理
在有些地段，由于构造物(如桥、涵、通道等)施工在路面前，难免出现构造物线形与路幅轴线形成一定偏离，使得防撞护栏设置在局部地段的线型不能与之对应。为了使立柱水平、竖直方向形成平顺的线型，在过渡段及每处端部的立柱，要求测量技术人员对所施工段地形、地貌要了如指掌，并应严格按设计规定的坐标进行安装，并应与开口处的线型相一致。
立柱放样后，应仔细检查每根立柱位置的地基状态。土质地段由人工开挖50cm宽×50cm长×70cm深的基础，如遇石质地基需开凿基础，基础开挖好后需报自检员检验，由自检员向监理工程师报验合格后方可进行立柱安装及C25混凝土浇筑。浇筑混凝土时应将立柱扶直。立柱安装高度需由测量定位标高。
2、托架及波形梁安装
6、外观鉴定
1）焊接钢管的焊缝应平整，无焊渣、突起。构件镀锌层表面应均匀完整、颜色一致，表面具有实用性光滑，不得有流挂、滴瘤或多余结块。镀件表面应无漏镀、漏铁、擦痕等缺陷。构件镀铝层表面应连续，不得有明显影响外观质量的熔渣、色泽暗淡及假浸、漏浸等缺陷。构件涂塑层应均匀光滑、连续，无肉眼可分辨的小孔。空间、孔隙、裂缝、脱皮及其他有害缺陷
9、现场作业设立安全标志，以警示过往车辆及路人。
附图：1、波形护栏设计图
2、波形护栏设置段落表
交底人
接收人
2、顺直度控制
顺直度是检测波形护栏线形是否顺直、美观的关键指标。顺直度必须在立柱放样、测距定位时进行控制。通过使用全站仪、水准仪等测量仪器以确保放样的准确，保证护栏的线形。纵向测量放样时，首先应根据图纸及规范要求对整体线形进行统筹考虑。直线段以100m为一段落放线，有弧度的地段以60m为一段落放线；然后以每10m或8m间距测定控制点；控制点处用铁钉将线绳固定并拉直，观察其线形是否流畅，是否与路形相一致。
2）直线段护栏不得有明显的凹凸、起伏现象，曲线段护栏应圆滑顺畅，与线形协调一致，护栏的抛物线形应与设计图相符。
3）托架、端头的安装应与设计图相符，安装到位，不得有明显变形、扭转、倾斜。
4）波形梁板和立柱不得现场焊割和钻孔。
5）立柱及柱帽安装牢固，其顶部应无明显塌边、变形、开裂等缺陷。
四、施工中的安全要点
1、在施工中，现场设专人指挥、调度，确保合适的机械车辆行走路线，并设立明显的标志，防止互相干扰和碰撞。机械作业要留有安全距离。
2、遇有暴雨或六级以上大风，将停止一切施工作业，并做好防洪、防风准备。
3、对于机械的操作与管理，严格按照安全操作规程进行，杜绝出现因搅拌、运输、坠落、触电等过程中导致身亡，把事故苗头消灭在萌芽之中。经常保养和检查机械设备，严禁机械操作员酒后或疲劳上机，防止和杜绝事故隐患。
托架应通过连接螺栓固定于立柱之上，在拧紧连接螺栓前应调整托架使其准确早拧紧，待波形梁调整顺直后再拧紧螺栓。
3、端头安装
护栏端头应通过拼接螺栓与波形梁牢固连接。
4、柱帽安装
柱帽安装于立柱之上，柱帽的安装在托架、波形梁及端头安装好之后进行。防止需返工时带来拆卸麻烦。
3、立柱竖直度机高度控制
立柱竖直度的控制：在施工中控制。立柱在埋设至基础过程中必须于前后、左右方向反复用水准尺检测其竖直度。如有偏差，应立即进行调整。高度应由测量人员用水准仪进行测量，在浇筑立柱基础混凝土时进行调整。
4、立柱中心距定位的控制
在波形梁的安装过程中，规范、准确的立柱中心距是确保其顺利安装的前提条件，立柱中心距过大或过小都会导致护栏板无法安装。在实际施工过程中，立柱中心距的控制一般通过放线时确定柱位，立柱安装时用定尺杆控制偏位。
波形护栏技术交底
日期：
工程名称
XXX
交底单位
交底内容
波形护栏技术交底
交底部位
交底提要：
1、按照图纸及相关规范标准进行施工。
2、选择合理的施工方法进行施工。
3、施工人员、机具齐备。
4、施工时认真自检，自检合格后报监理验收,验收合格后方可进行下一道工序施工。
交底内容：
一、施工准备
严格按招标文件要求选购材料，所有钢材按招标文件要求必须有材料质量证明。波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进行磷化润滑处理，在出厂时应密封包装，以防运输、保存期间生锈或弄脏。
采用分段施工，逐段连接，按段自检，实施全过程质量控制，确保全线优质完工。
施工人员及机械设备、施工所需材料等准备齐全。
二、波形护栏施工
1、立柱施工
测量放样：开始施工前应严格按照设计图纸对立柱进行放样施工，确定立柱的位置及间距。特殊地段如立柱位置需调整应保证线性顺畅。
在用水准仪测量定位立柱标高时，要认真填写测量记录。
5、梯形反射器安装
梯形反射器的安装适用于设置钢护栏路段的附着式轮廓标设置，附着式轮廓标左右对称布设，反射器颜色沿临近车道行车方向为左黄右白。轮廓标安装于钢护栏凹槽内时，后底板固定于板连接螺栓。轮廓标每间隔4米安装一个。
三、施工质量控制
1、在施工现场，应根据交通部颁发的《公路交通安全设施施工技术规范》（JTG?F71-2006）和《公路工程质量检验评定标准》（JTGF80/1-2004），严格进行质量控制。
