USBmini USB接口定义图

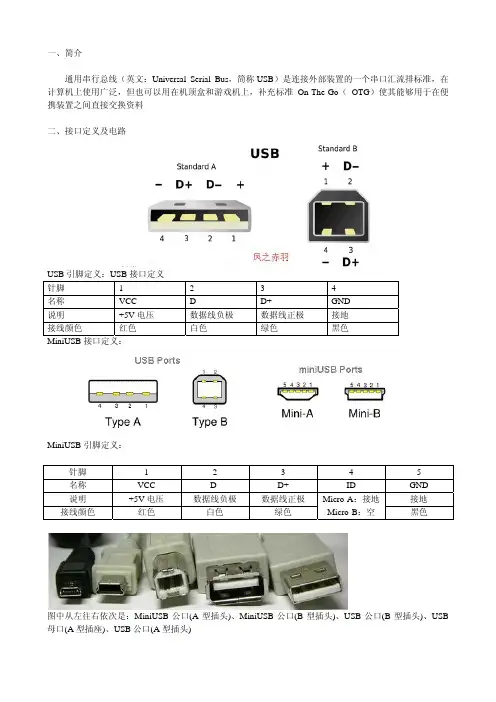

USB接口接线图
通用串行总线（英文：Universal Serial Bus，简称 USB）是连接外部装置的一个串口汇流排标准，在 计算机上使用广泛，但也可以用在机顶盒和游戏机上，补充标准 On-The-Go（ OTG）使其能够用于在便 携装置之间直接交换资料
二、接口定义及电路
USB 引脚定义：USB 接口定义
5 GND 接地 黑色
图中从左往右依次是：MiniUSB 公口(A 型插头)、MiniUSB 公口(B 型插头)、USB 公口(B 型插头)、USB 母口(A 型插座)、USB 公口(A 型插头)
下图是主板与 USB 接口的详细连接方法
针脚
1
名称
VCC
说明
+5V 电压
接线颜色
红色
MiniUSB 接口定义：
2 D数据线负极 白色
3 D+ 数据线正SB 引脚定义：
针脚 名称 说明 接线颜色
1 VCC +5V 电压 红色
2 D数据线负极 白色
3 D+ 数据线正极 绿色
4
ID Micro-A：接地
Micro-B：空
Mini USB管脚定义
Mini USB管脚定义（上图是插座的示意图）Mini USB连接器触点功能1 VBUS(4.4–5.25 V)2 D-3 D+4 ID5 接地在mini-A上连接到第5针，在mini-B可以悬空亦可连接到第5针。
关于第4脚ID，还有更详细的定义，参见OTG（On-The-Go）规范。
Mini USB8PINPCB1965 Type I SMT1968 Type II SMT1971 Type III SMT Cable1966 Type I Solder1969 Type II 1972 Type III5PIN PCB1978 A Type SMT1980 B Type R/A1981 B Type StraightUSBUSB引脚定义USB 是 Universal Serial Bus 的缩写，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 联合推出。
外观上计算机一侧为 4 针公插，设备一侧为 4 针母插。
一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)；驱动能力：5VDC,500mA；USB引脚图与引脚定义2007-12-06 18:10usb是 Universal Serial Bus （通用串行总线）的缩写，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 联合推出。
外观上计算机一侧为 4 针公插，设备一侧为 4 针母插。
现在usb已经成为了我们生活中离不开的设备了，但是经常有人把电脑主板上的usb 线接反或者接错，直接导致usb设备，或者usb接口被烧坏，建议大家接好以后用万用表测试一下电压了再用《usb引脚定义》Pin Name Des cription1VCC+5 VDC2D-Data -3D+Data +4GND Ground《USB引脚图》usb一般的接线方法是这样的：红线：vcc黑线：gnd白线：data-绿线：data+usb引脚定义usb一般的接线方法是这样的：红线：vcc黑线：gnd白线：data-绿线：data+Usb连线定义2007-09-08 11:33主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
mini usb的接口定义
mini usb的接口定义如下：1：VCC2：D-3：D+4：id5：GND其中id脚在otg功能中才使用。
由于mini usb接口分mini-A、B和AB接口。
如果你的系统仅仅是用做slave，那么就使用B接口，在A接口中，ID脚悬空如果是B接口，这个时候就需要使用ID脚了，系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做slave。
这些说明为技术人员总结的，仅供参考。
mini usb a/B接口外形图USB On-The-Go 在USB 规范基础上增加了以下几点1 双重功能设备设备既可用作主机也可用作外设2 主机处理协议HNP 用于转换USB 主机和外设功能3 对话请求协议4 除小和大功率之外增加了微功率选择5超小连接器注:一个On-The-Go 设备并不局限于仅跟另一个On-The-Go 设备相连由于内置有USB 主机和USB外设所以当外部连接一个USB 外设时它用作USB 主机类似地当外部连接一个USB 主机时它用作USB 外设. HNP 是一种用来实现A Device 和B Device 主机/从机转换的机构(实际上是电缆的反转).构建OTG功能时需要在基础USB外设上添加的电路，电路中的通用串行总线控制器可以是一个微处理器和USB SIE（串口引擎），也可以是集成的μP/USB芯片或与USB收发器相连的ASIC。
为总线提供电源的外部设备需要一路3.3V稳压输出供电电压，以便为逻辑电路和连接在D+、D-引脚的1500Ω电阻提供电源。
通过D+、D-引脚上的上拉电阻可向主机发出设备已连接的信号，并指示设备的工作速度。
电阻上拉至D+表示全速运行，电阻上拉至D-表示低速运行。
其它端点（包括D+和D-的15kΩ下拉电阻）用于检测上拉电阻的状态。
USB接口定义图
USB接口定义图图片简介：USB是一种常用的pc接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口，usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd红线：vcc绿线：data+白线：data-USB接口定义: USB引脚定义: miniUSB接口定义: miniUSB引脚定义:从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)ps/2鼠标键盘接口定义PS/2设备接口用于许多现代的鼠标和键盘它是由IBM开发，物理上的PS/2端口是两类连接器中的一种5脚的DIN或6脚的mini-DIN这两种连接器在电气特性上是十分类似的实际上两者只有一点不同那就是管脚的排列这就意味着这两类连接器可以很容易用一种简单的硬件连线的适配器来转换这种适配器ps/2鼠标键盘接口定义Pin Name Dir Description1 DATA Key Data2 n/c - Not connected3 GND Gnd4 VCC Power , +5 VDC5 CLK Clock6 n/c - Not connectedps/2鼠标键盘接口定义引脚定义Pin Name Dir Description1 CLK Key CLOCK2 GND GND3 DATA Key DATA4 NC - Not connected5 VCC Power , +5 VDC6 n/c - Not connected。
各种USB插座或插头引脚定义及排列图
引脚序号
功能名
典型电线颜色
1
பைடு நூலகம்VBUS
红
2
D-
白
3
D+
绿
4
GND
黑
Shell
Shield
USB mini-B型引脚功能
引脚序号
功能名
典型电线颜色
1
VBUS
红
2
D-
白
3
D+
绿
4
ID
不用
5
GND
黑
Shell
Shield
关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
各种USB插座或插头引脚定义及排列图
注：以下均为插座或插头的前视图，即将插座或插头面向自己。
USB A型插座和插头
USB A型插座引脚分布USB A型插头引脚排列分布
USB B型插座和插头
USB B型插座引脚分布USB B型插头引脚分布
USB mini-B插座和插头
USB mini-B USB mini-B USB mini-B型插座引脚分布USB mini-B型插头引脚分布
usb各个引脚的定义、接线图
USB引脚功能排列整理
最近画USB的电路，老是忘记它的引脚排列，每次都要去翻手册，很麻烦，索性整理了一下，以后用着也方便，这些图都来自USB标准上。
注：以下均为插座或插头的前视图，即将插座或插头面向自己。
USB A型插座和插头
USB A型插座引脚分布USB A型插头引脚排列分布
USB B型插座和插头
USB B型插座引脚分布USB B型插头引脚分布
USB mini-B插座和插头
USB mini-B型插座引脚分布
USB mini-B型插头引脚分布
USB A-B型引脚功能
引脚序号功能名典型电线颜色1VBUS红
2D-白
3D+绿
4GND黑
Shell Shield
USB mini-B型引脚功能
引脚序号功能名典型电线颜色1VBUS红
2D-白
3D+绿
4ID不用
5GND黑。
USB、Mini-USB、Micro-USB接口的引脚定义_照牛排博客(精)
USB 、Mini-USB 、Micro-USB 接口的引脚定义本文地址：看到网络上有很多USB、Mini-USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB 连线和接口应用的广泛性，特重新整理编辑，希望对大家有所帮助。
下面介绍标准USB 接口的引脚定义，USB是一种常用的PC 接口，只有4根线（两根电源，两根信号）。
需要注意的是，千万不要把正负极接反了，否则会烧掉USB设备或者电脑主板的南桥芯片！USB 接口的引脚定义（照牛排一般看公口，梯形对着自己，A型USB 公口从右数起，B型的则是左起顺时针转个圈）Mini-USB 接口的引脚定义（也是看公口，梯形对着自己，A、B型的Mini-USB 公口都从左数起）其中，Mini USB接口的ID 脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。
例如数码相机直接连接到打印机上，通过OTG 技术连接两台设备间的USB 口，将拍出的相片立即打印出来）中才使用。
Mini USB接口又分Mini-A、B 和AB 接口，如果你的系统仅仅是用做Slave，那么就使用B 接口（手机上用的一般都是B 型Mini USB接口）。
系统控制器会判断ID 脚的电平判断是什么样的设备插入：如果ID 脚是高电平，则是B 接头插入，此时系统就做主模式（Master Mode）；如果ID 脚为低电平，则是A 接口插入，然后系统就会使用HNP 对话协议来决定哪个做Master，哪个做Slave。
常见的USB 接口：从左往右依次为：Mini USB公口（A型）、Mini USB公口（B型）、USB公口（B型）、USB母口（A型）、USB公口（A型）PS：还有一种（微型USB）。
2007年9月，开放移动终端平台（OMTP）公布了全球统一的手机充电器接口标准为Micro USB，新的Micro USB 规范支持手机等移动设备，并且为今后更小、更紧凑的便携设备做好了准备。
各种USB接线引脚定义图(超简单,一看即明了)
USB接口定义及USB接口外形图USB引脚定义Pin Name Description1VCC+5 VDC2D-Data -3D+Data +4GND Ground一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)mini usb引脚定义引脚功能颜色备注1 V BUS 红电源+5V2 DATA- 白数据－3 DATA+ 绿数据＋4 ID A型：与地相连B型：不接地(空)5 GND 黑地其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
是你在我最落寞的时候，把亲切放在我左右；是你在我最失意的时候，把慰藉放在我心头。
红酥手，黄藤酒；春如旧，人空瘦。
蝴蝶双飞影孤单，泪痕红浥鲛绡透！那一叶小舟，那一双眼眸，望穿了几层山水几层楼？那一缕相思，那一缕离愁，孤独了多少暮风晨雨后？春风依旧，桃花依旧；春水依旧，明月依旧；渡口依旧，时光依旧。
前世的情缘，今生的守候，多少次梦里相逢，追忆难收，点点相思堆成无言的愁。
红尘多少爱，化作春水流。
时光悠悠，岁月悠悠；韶华易逝真情难留。
忘情川上谁因离恨泪流？三生石前谁为痴情消廋？纵然我望断天涯孤独依旧，在桃花飘落的渡口，我依然会为你采撷相思的红豆；在海鸥飞翔的码头，我依然会为你升起祝福的星斗。
你若微笑，我青山妩媚；你若安好，我绿水无忧！你若想我，我春风盈袖；你若念我，我春住心头！。
MiniUSB管脚定义(精)
Mini USB管脚定义（上图是插座的示意图）Mini USB连接器触点功能1 VBUS(4.4–5.25 V)2 D-3 D+4 ID5 接地在mini-A上连接到第5针，在mini-B可以悬空亦可连接到第5针。
关于第4脚ID，还有更详细的定义，参见OTG（On-The-Go）规范。
Mini USBUSBUSB引脚定义USB 是 Universal Serial Bus 的缩写，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 联合推出。
外观上计算机一侧为 4 针公插，设备一侧为 4 针母插。
一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)；驱动能力：5VDC,500mA；USB引脚图与引脚定义2007-12-06 18:10usb是 Universal Serial Bus （通用串行总线）的缩写，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 联合推出。
外观上计算机一侧为 4 针公插，设备一侧为 4 针母插。
现在usb已经成为了我们生活中离不开的设备了，但是经常有人把电脑主板上的usb 线接反或者接错，直接导致usb设备，或者usb接口被烧坏，建议大家接好以后用万用表测试一下电压了再用《usb引脚定义》《USB引脚图》usb一般的接线方法是这样的：红线：vcc黑线：gnd白线：data-绿线：data+usb引脚定义usb一般的接线方法是这样的：红线：vcc黑线：gnd白线：data-绿线：data+Usb连线定义2007-09-08 11:33主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
如技嘉GA －６EA主板有两排USB连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。
USB接口引脚定义
USB接口引脚定义2011-07-28 15:28:18| 分类：嵌入式硬件| 标签：|字号大中小订阅以下均为插头或插座的前视图，即将插头或插座面向自己1、USB-A型插座2、USB-A型插头3、USB-B型插座4、USB-B型插头5、USB mini-B型插座6、USB mini-B型插头微型(Mini)USB接口引脚定义(2011-06-25 21:11:23)转载标签：it微型(Mini)USB接口引脚定义引脚功能颜色备注1V BUS红电源+5V 2DATA-白数据－3DATA+绿数据＋4ID A型：与地相连B型：不接地(空)5GND黑地其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB 母口(A型插座)、USB公口(A型插头)USB、Mini-USB、Micro-USB接口的引脚定义看到网络上有很多USB、Mini-USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB连线和接口应用的广泛性，特重新整理编辑，希望对大家有所帮助。
下面介绍标准USB接口的引脚定义，USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
需要注意的是，千万不要把正负极接反了，否则会烧掉USB设备或者电脑主板的南桥芯片！USB接口的引脚定义（照牛排一般看公口，梯形对着自己，A型USB公口从右数起，B型的则是左起顺时针转个圈）Mini-USB接口的引脚定义（也是看公口，梯形对着自己，A、B型的Mini-USB公口都从左数起）其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。
