lm 可调稳压电源
LM317可调稳压电源电路图
LM317可调稳压电源电路图
LM317可调稳压电源电路图由；LM317输出电流为1.5A，LM317输出电压可在1.25－37V之间连续调节，LM317输出电压由两只外接电阻R1、RP1决定，LM317输出端和调整端之间的电压差为1.25V，LM317这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，LM317通过改变RP1就能改变输出电压。
注意，为了得到稳定的输出电压，流经R1的电流小于3.5mA。
LM317在不加散热器时最大功耗为2W，加上200×200×4mm3散热板时其最大功耗可达15W。
VD1(IN4002)为保护二极管，防止稳压器输出端短路而损坏IC，VD2(IN4002)用于防止输入短路而损坏集成电路。
如下图
LM317制作的可调稳压电源电路图
LM317安装时注意电容C2应靠近IC的输入端，C3应靠近IC的输出端，这样能更好地抑制纹波。
LM317输出电压在1.25－37V之间连续可调，LM317输出最大电流可达1.5A。
LM317替换型号YW-UTC317，也可以用来制作可调稳压电源电路图。

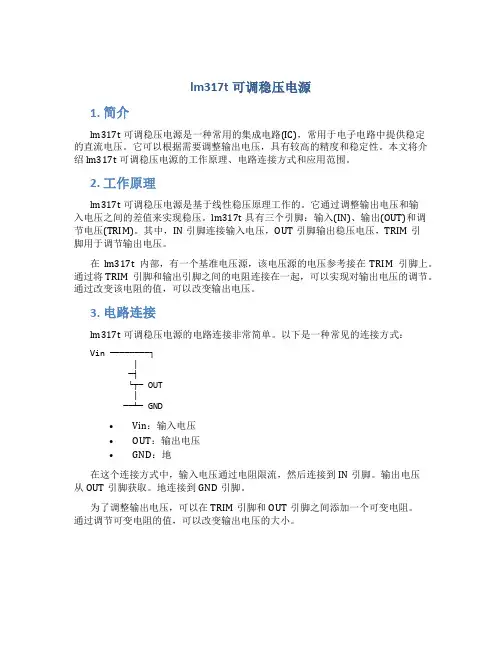

lm317t可调稳压电源
lm317t可调稳压电源1. 简介lm317t可调稳压电源是一种常用的集成电路(IC)，常用于电子电路中提供稳定的直流电压。
它可以根据需要调整输出电压，具有较高的精度和稳定性。
本文将介绍lm317t可调稳压电源的工作原理、电路连接方式和应用范围。
2. 工作原理lm317t可调稳压电源是基于线性稳压原理工作的。
它通过调整输出电压和输入电压之间的差值来实现稳压。
lm317t具有三个引脚：输入(IN)、输出(OUT)和调节电压(TRIM)。
其中，IN引脚连接输入电压，OUT引脚输出稳压电压，TRIM引脚用于调节输出电压。
在lm317t内部，有一个基准电压源，该电压源的电压参考接在TRIM引脚上。
通过将TRIM引脚和输出引脚之间的电阻连接在一起，可以实现对输出电压的调节。
通过改变该电阻的值，可以改变输出电压。
3. 电路连接lm317t可调稳压电源的电路连接非常简单。
以下是一种常见的连接方式：Vin ────────┐│─┤└┬─ OUT│──┴─ GND•Vin：输入电压•OUT：输出电压•GND：地在这个连接方式中，输入电压通过电阻限流，然后连接到IN引脚。
输出电压从OUT引脚获取。
地连接到GND引脚。
为了调整输出电压，可以在TRIM引脚和OUT引脚之间添加一个可变电阻。
通过调节可变电阻的值，可以改变输出电压的大小。
4. 应用范围lm317t可调稳压电源在电子电路中有广泛的应用。
它可以用于提供稳定的电源电压，例如用于微控制器、集成电路、模拟电路等。
下面介绍几个常见的应用范围：•实验室电源：lm317t可调稳压电源在实验室中常用于提供稳定的电源电压。
通过调节输出电压，可以满足不同实验的电源要求。
•DIY电子项目：lm317t可调稳压电源可以用于DIY电子项目中，如自制无线电、音频放大器等。
它可以提供所需的稳定电源电压，确保电路正常工作。
•手机充电器：在一些特殊应用中，lm317t可调稳压电源可以用作手机充电器。
用LM317制作可调稳压电源
用LM317制作可调稳压电源
用LM317制作可调稳压电源，常因可变电阻接触不良使输出电压升高而烧毁负载。
如果增加一只三极管（如上图所示），在正常情况下，Q1的基极电位为0，Q1截止，对电路无影响；而当VR接触不良时，T1的基极电位上升，当升至0.7V时，Q1导通，将LM317T的调整端的电压降低，输出电压也降低，从而对负载起到保护作用。
如设定输出为3V，如去掉三极管，断开VR中心连接线，3V小灯泡立刻烧毁，测输出电压高达21V。
而加有T1时，小灯泡亮度减小，此时LM317T输出电压仅为2V，因而有效的保护了负载。
我用的电阻380欧姆电位器用的10K密多圈电位器滤波电容要加大我用4700UF的
2个3DD15D并联集电极接1脚基极接317 2脚发射极输出不必加滤波电容对地并一个0.1UF的高频瓷片电容就行。

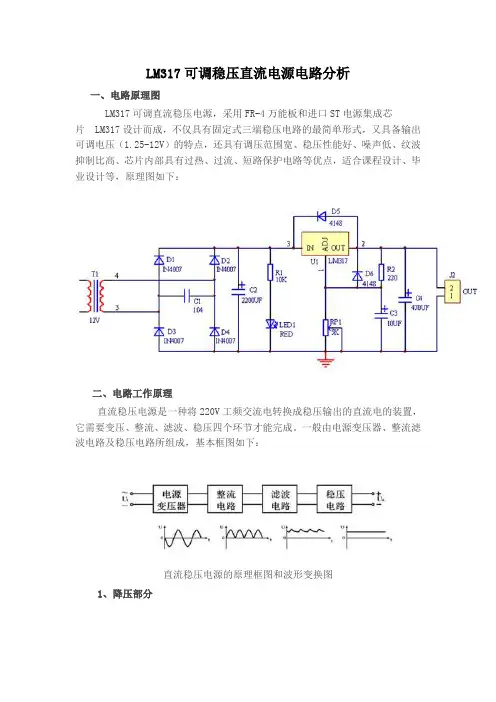

(完整版)LM317可调稳压直流电源电路分析
LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
2、整流部分该设计采用单相桥式整流电路。
其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。
3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。
可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。
电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。
滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。
电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。
如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。
4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
LM317可调式三端稳压电源能够连续输出可调的直流电压。
LM317可调直流稳压电源的制作
C1 1000uF
C2 0.1uF
VD4
VD3
1N4007 1N4007
整流 滤波
ADJ
RP
5kΩ
R1
120Ω
VD6
1N4007
直流稳压 电源输出
C3 10uF
C4 UO
100uF
稳压
LM317可调稳压电源 ——元件清单
电子元器件清单
元件
名称
规格
T
变压器
220/12V
IC 三端集成稳定器 LM317
第一步：准备材料
LM317可调稳压电源 ——制作过程
第二步：元器件识别与检测
LM317可调稳压电源 ——制作过程
第三步：在万能板上 进行合理布局
TDA2822音频功放电路 ——制作过程(布局参考图)
VD5
接变 压器
VD1
接线柱
VD4
VD2 R1
LM317
C1
C2
C3
VD3
RP
电位器
VD6
接线柱
一些电子电 路要正常工作
需要直流稳压 电源给其供电
你想自己动手做一个把220V交流电变成一定直流电的可调 稳压电源吗？
LM317可调直流 稳压电源的制作
余姚市职成教中心学校 陈雅萍
LM317可调稳压电源 ——电路组成
VD5
220V交 流输入
降压
1N4007 LM317
VD1
VD2
1N4007 1N4007
VD1 ~VD6
R1
二极管 电阻器
1N4007 120Ω
RP
电位器5kΩFra bibliotekC1电容器
1000uF
LM317可调稳压电源
LM317可调稳压电源
前段时间说做无线模块，可是无线模块对电压的要求很严格，实验室的稳压源接上负载后压降太大，输出电压达不到要求值，但是如果把稳压源的初值设置的过大又容易烧坏芯片！
今天从老师那里拿了一块LM317稳压芯片，拿来的时候不知道该怎么用，查了一下资料以后收获颇多！拿出来与大家分享一下！
首先认识一下芯片：
以下是工作电路：
图1
2211.25(1)out
adj R V I R R =++ adj I 为1脚输出电流输出电流一般控制在100µA （其大小受输入电压影响），在多数应用中可以忽略。
由电压输出公式可以看到，输出电压受输入电压的影响的影响很小，只要输入电压超过了一定的值在一定的范围内变动输出电压将为一个稳定值。
而且还可以调节可变电阻得到我们想要的输出电压！
图2 实物图片
图3 接通电源
图4 接通电源后稳压源输出电压
图5 改变输入电压后输出电压的变化
误差分析：
3.30 3.28
1.5%
9.137.83
-
===
-
输出电压变化量
误差率
输入电压变化量
由此可得输入电压的变化对输出的影响是很小的！
刚做的时候有人说，何必这么复杂，用两个电阻分压不就可以了！就此发表一下个人愚见！
先让大家看几张张仿真图：
用电阻分压
接入负载后的电压变化
接入负载后电压的变化
比较一下两种情况下介入负载后电压的变化结果大家就知道为什么不适合用电阻分压来得到我们需要的电压！
个人观点可能其中有许多不足之处，还望大家多多指教！。
lm317可调稳压电源实验报告
lm317可调稳压电源实验报告lm317可调稳压电源实验报告一、引言可调稳压电源是电子实验中常用的设备，它能够提供稳定的电压输出，以满足各种电路的需求。
本实验以lm317为核心元件，搭建了一个可调稳压电源，并对其进行了测试和分析。
二、实验目的本实验的主要目的是通过搭建lm317可调稳压电源，掌握其基本原理和使用方法，并对其性能进行测试和评估。
三、实验原理lm317是一种三端可调稳压器，其基本原理是通过调节输出电压与调节电阻之间的关系，实现对输出电压的调节。
其工作原理如下：1. 输入电压通过lm317的输入引脚，经过内部基准电压源和参考电阻，形成一个稳定的参考电压。
2. 调节电阻通过电位器的调节，改变参考电压与输出电压之间的比例关系，从而实现对输出电压的调节。
3. 输出电压通过lm317的输出引脚输出。
四、实验装置1. lm317稳压芯片2. 电位器3. 电容器4. 电阻5. 电压表6. 电流表7. 直流电源五、实验步骤1. 按照电路图连接电路，确保电路连接正确无误。
2. 将直流电源接入电路，设定一个合适的输入电压。
3. 通过调节电位器，改变输出电压，观察电压表的读数。
4. 测量输出电压和输出电流，记录数据。
5. 重复步骤3和步骤4，不同的输入电压和输出电压下进行测试。
六、实验结果与分析通过实验测量，我们得到了不同输入电压和输出电压下的数据。
根据数据分析，我们可以得到以下结论：1. lm317可调稳压电源具有较好的输出稳定性，无论输入电压如何变化，输出电压基本保持不变。
2. 输出电流与输入电压和输出电压之间存在一定的关系，随着输出电压的增加，输出电流也会相应增加。
3. 在一定范围内，通过调节电位器可以实现对输出电压的精确调节，满足不同电路的需求。
七、实验总结通过本次实验，我们深入了解了lm317可调稳压电源的工作原理和使用方法。
通过实际搭建电路和测试数据，我们对其性能有了更加清晰的认识。
lm317可调稳压电源在电子实验中具有重要的应用价值，可以满足不同电路的需求。
lm317可调稳压电源计算公式
lm317可调稳压电源计算公式lm317可调稳压电源是一种常见的电子电路，用于提供稳定的直流电压输出。
lm317芯片是一种三引脚可调稳压器，具有调节范围广、输出稳定性好等特点，被广泛应用于各种电子设备中。
要计算lm317可调稳压电源的输出电压，需要了解lm317芯片的工作原理和相关的计算公式。
lm317芯片是一种线性稳压器，通过调节其引脚之间的电阻比例，可以实现不同的输出电压。
lm317芯片的三个引脚分别是输入引脚（Vin）、输出引脚（Vout）和调节引脚（ADJ）。
其中输入引脚接收来自电源的输入电压，输出引脚提供稳定的输出电压，调节引脚用于调节输出电压。
lm317芯片的输出电压计算公式如下：Vout = Vref * (1 + R2/R1) + Iadj * R2其中，Vout为输出电压，Vref为参考电压，R1和R2为外部电阻，Iadj为调节引脚的电流。
lm317芯片的参考电压Vref约为1.25V，是芯片内部的固定值。
通过调节R1和R2的比例，可以实现不同的输出电压。
当R2为0时，输出电压为Vref；当R1为0时，输出电压为0。
lm317芯片的调节引脚电流Iadj较小，一般在50μA左右。
在计算输出电压时，可以忽略Iadj的影响，因为其电流非常小。
为了计算lm317可调稳压电源的输出电压，首先需要确定所需的输出电压范围。
然后选择合适的R1和R2的值，使得根据上述公式计算得到的输出电压在所需范围内。
例如，如果需要得到一个输出电压范围为3V至12V的可调稳压电源，可以先选择R1的值为240欧姆。
然后通过调节R2的值，计算得到不同的输出电压。
假设当R2为1.2千欧姆时，根据公式计算得到的输出电压为：Vout = 1.25 * (1 + 1200/240) ≈ 7.5V当R2为2.2千欧姆时，根据公式计算得到的输出电压为：Vout = 1.25 * (1 + 2200/240) ≈ 13V通过不断调节R2的值，可以得到所需的输出电压范围内的任意电压。
lm317可调稳压电源实验报告
lm317可调稳压电源实验报告实验名称：LM317可调稳压电源实验报告一、实验目的掌握LM317可调稳压电源的原理和工作原理，了解其电路结构和基本特性，学习使用多用表、调整可调电阻和选择合适电容等操作方法，能够搭建和测试出符合设计要求的可调稳压电源，熟悉实验的步骤，基本参数和理论知识，提高实验能力和操作技能。
二、实验原理1. LM317可调稳压电源芯片LM317是一款可调稳压电源芯片，具有可调输出电压、高可靠性和保护功能等特点，是一种高精度、高稳定性的电源控制IC。
它的输入电压V1是从电源电压U1得到，通过调整其输出电压Vout，来控制所连接负载的电压稳定性。
2. LM317的工作原理LM317的工作原理是：通过调节三极管PNP管的Vbe值，来控制输出电压Vout的大小。
由于输出端和调整端之间有一个反馈电阻R2，当输出电压波动时，就会导致调整电压波动，从而引起PNP管的Vbe值发生变化，芯片内部的比较器会检测到调整端和参考端的电压差，通过PNP管的电流变化来调节输出电压Vout，使其达到所需稳定值。
三、实验器材和材料1. LM317电路板一块2. 多用表一只3. 电源箱一个4. 9V电池一个5. 电容器3只：1uF、10uF、100uF6. 电阻器6只：100Ω、220Ω、1kΩ、2.2kΩ、5.1kΩ、10kΩ四、实验步骤1. 先根据实验原理和电路图来选择合适的电容器和电阻器，进行串联和并联，搭建出LM317可调稳压电源电路。
2. 将多用表的电笔依次插入正极接口和负极接口，然后将LM317电路板输出端接入多用表。
3. 将电源线从电源箱中的正负极接口拉出，并通过对两端焊接来固定。
然后将输出端的两端通过电池正极和负极焊接在一起。
4. 打开电源箱开关，依次检测各个电容器和电阻器的参数并记录下来，然后测试输出电压和电流，并用多用表的数据显示软件记录下实验的参数数据和变化趋势。
5. 根据实验数据的变化和推算结果，尝试调整LM317电路板上的电阻器和电容器，进一步提高电源电压和电流的稳定性和精度，以及减少功率损耗和负载的变化。
LM317可调稳压电源套件
LM317 是三端可调正稳压器集成电路;LM317 的输出电压范围是 1.25V—37V（本套件设计输出电压范围是 1.25V—12V），负载电流最大为 1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
为保证稳压器的输出性能，R应小于240欧姆。
改变RP阻值即可调整稳压电压值。
D5，D6用于保护LM317。
输出电压计算公式：Uo=(1+RP/R)*1.25电路工作原理：220V的交流电从插头经送到变压器的初级线圈，并从次级线圈感应出经约9V 的交流电压送到4个二极管。
二极管在电路中的符号有短线的一端称为它的负极（或阴极），有三角前进标志的一端称为它的正极（或阳极）。
的基本作用是只允许电流从它的正极流向它的负极（即只能按三角标示的方向流动），而不允许从负极流向正极。
我们知道，交流电的特点是方向和电压大小一直随时间变化，用通俗的话说，它的正负极是不固定的。
但是对照图１来看，不管从变压器中出来的两根线中那根电压高，电流都能而且只能由D3或D4流入右边的电路，由D1或D2流回去。
这样，从右边的电路来看，正极永远都是D3和D4连接的那一端，负极永远是D1和D2连接的那一端。
这便是二极管整流的原理。
二极管把把交流电方向变化的问题解决了，但是它的电压大小还在变化。
而电容器有可以存储电能的特性，正好可以用来解决这个问题。
在电压较高时向电容器中充电，电压较低时便由电容器向电路供电。
这个过程叫作滤波。
图中的C1便是用来完成这个工作的。
经过C1滤波后的比较稳定的直流电送到三端稳压集成电路LM317T的Vin端(3脚)。
LM317T是一种这样的器件：由Vin端给它提供工作电压以后，它便可以保持其 Vout端(2脚)比其ADJ端(1脚)的电压高1.25V。
因此，我们只需要用极小的电流来调整ADJ端的电压，便可在 Vout端得到比较大的电流输出，并且电压比ADJ端高出恒定的1.25V。
LM317可调稳压电源套件
LM317可调稳压电源套件，电子技术技能训练专用套件。
电路说明
LM317是美国国家半导体公司的三端可调正稳压器集成电路。
我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。
LM317的输出电压范围是1.25V—37V（本套件设计输出电压范围是1.25V—12V），负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性
调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
为保证稳压器的输出性能，R应小于240欧姆。
改变RP阻值即可调整稳压电压值。
D5，D6用于保护LM317。
输出电压计算公式：Uo=(1+RP/R)*1.25
性能参数
输入电压：AC≤17V DC≤25V
输出电压：DC1.25 V—12 V连续可调
输出电流：1A。
LM723可调稳压电源
利用LM723具有过流保护的直流可调稳压电源具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。
配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。
电路见图１，正常使用时，红色和绿色发光二极管同时闪亮，调节电位器Ｗ可使输出电压在０～２０范围内调节。
当输出端出现过流或短..具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块ＬＭ７２３，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。
配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。
电路见图１，正常使用时，红色和绿色发光二极管同时闪亮，调节电位器Ｗ可使输出电压在０～２０范围内调节。
当输出端出现过流或短路时，Ｒ１两端的压降大于０．６Ｖ，Ｑ３、Ｑ４导通，此时绿灯熄灭，Ｄ７导通，ＬＭ７２３的紒紞矠脚电压下降接近０Ｖ，内部检测电路动作，紒紜矠脚输出高电压２３Ｖ，使Ｑ１、Ｑ２截止，因此无电压输出，起到保护作用。
只有关机后重新开机才有输出。
为保证调整管Ｑ１输出额定电流时不被烧坏，应加装足够大的散热片。
整个电源可用塑料盒作机壳，前面板装电流表、电压表、开关、调节电位器。
输出接线端子以及红绿色发光二极管。
本电路只要元件良好，无需调试即可正常工作。
其中Ｑ１最好采用进口的Ｃ２８１９、２Ｎ３３９５等大功率管，ＩＣ可用ＬＭ７２３、ＭＣ１７２３等。
印刷电路见图２具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。
配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。
LM723或MC1723具有过流保护的直流可调稳压电源
LM723或MC1723具有过流保护的直流可调稳压电源
具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。
配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。
电路见图１，正常使用时，红色和绿色发光二极管同时闪亮，调节电位器Ｗ可使输出电压在０～２０范围内调节。
当输出端出现过流或短..
具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块ＬＭ７２３，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。
配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。
电路见图１，正常使用时，红色和绿色发光二极管同时闪亮，调节电位器Ｗ可使输出电压在０～２０范围内调节。
当输出端出现过流或短路时，Ｒ１两端的压降大于０．６Ｖ，Ｑ３、Ｑ４导通，此时绿灯熄灭，Ｄ７导通，ＬＭ７２３的11脚电压下降接近０Ｖ，内部检测电路动作，11脚输出高电压２３Ｖ，使Ｑ１、Ｑ２截止，因此无电压输出，起到保护作用。
只有关机后重新开机才有输出。
为保证调整管Ｑ１输出额定电流时不被烧坏，应加装足够大的散热片。
整个电源可用塑料盒作机壳，前面板装电流表、电压表、开关、调节电位器。
输出接线端子以及红绿色发光二极管。
本电路只要元件良好，无需调试即可正常工作。
其中Ｑ１最好采用进口的Ｃ２８１９、２Ｎ３３９５等大功率管，ＩＣ可用ＬＭ７２３、ＭＣ１７２３等。
印刷电路见图。
0到60v可调电源电路（稳压电源LM723稳压器可调电源电路详解）
0到60v可调电源电路（稳压电源LM723稳压器可调电源电路详解）0到60v可调电源电路图（一）简单易制的0-30V（10A）可调稳压电源本电源在保证功能适用、性能稳定的前提下对电路尽量简化，这样既可以降低制作工作量和难度，又可以提高制作的成功率。
电路如图（1），主要由Q1、Q2、IC1组成的调整稳压电路和IC2组成的-1.25V生成电路，以及IC4组成的输入电压自动切换控制电路和以Q3、M1、M2为主组成的输出显示、指示电路等4部分电路完成整机功能。
由电路图可以清楚的发现本机稳压部分采用了常见的工频变压器整流、滤波、线性稳压的工作原理，之所以没有采用高效率、轻便的开关电源电路模式，主要是因为考虑到作为实验用供电电源，对其主要的要求是输出宽可调电压范围、大输出电流供应、低输出纹波电压、电源纯净度高，对于电源效率要求并不高，而开关电源虽然效率高，但其输出波形干扰纹波大、可调范围窄，因此采用传统的线性稳压电路。
下面介绍一下整机电路的工作原理。
从J1、J2输入的交流电网220V电压经K1、F1输入电源变压器B1的初级，从其次级分别输出9V、12V、24V的交流电压。
输出的9V交流电压经D2整流、C7、C8滤波后加在IC2/LM337的输入端，在其输出端产生-1.25V的电压，R6作为IC2的负载，C9使IC2输出端的电压更为稳定、纯净。
设置此部分电路的目的是为了用其产生的-1.25V电压抵消IC1/LM317输出端最低只能到达+1.25V的电压，从而使整机输出电压可以从0V起输出，而并非是从+1.25V开始输出，这样可以满足部分需要低于1.25V的低电压的试验场合的需要。
B1输出的12V、24V交流电压经输入电压控制继电器J1得触电选择后输入到由D1、C1、C2组成的主整流滤波电路，对应于两个绕组输入交流电压，在C1、C2上分别获得16V、33V左右的直流电压，此直流电压供给由IC1、Q1、Q2组成的调整稳压电路。
LM317可调稳压电源电路图
这里介绍的可调稳压电源可以实现从1.25V~30V连续可调，输出电流可到4A左右。
采用最常见的可调稳压集成电路LM317组成电路的核心，关于LM317的详细指标参数可参阅用LM317制作简易电源电路。
下面简单介绍一下该电路的特点。
本电路中，由T2、D5、VW1、R5、R6、C10及继电器K构成自适应切换动作电路。
当输出电路低于14V 时，VW1因击穿电压不够而截止，无电流通过，T2截止，K不吸合，其触点K在常态位置，电路输入电流14V交流电。
反之当输出电压高于14V时，VW1击穿导通，T2亦导通，继电器K吸合，28V交流电接入电路。
这样可以保证输入电压与输出电压差不会大于15V，此时，LM317输出电流典型值为2.2A。
图中采用了两块LM317供电，整个电路输出电流可在4A以上。
由于两块LM317参数不可能一样，电路中在LM317输出端串接了小阻值电阻R3、R4，用以均分电流。
输出电压调整由RP1、RP2完成。
附加晶体管T1的目的在于避免电位器RP1滑动端接触不良，使W317调整公共端对地开路，造成输出电压突然变化，损坏电源及负载。
双色发光二极管作为保险丝熔断指示器（红光）兼电源只是器（橙色光）。
当电源正常时，两只发光二极管均加有正向电压，红、绿发光二极管均发光，形成橙色光。
当保险丝FU2断开时，仅红色发光管加有正向电压，故此时只发红光。
为保证稳压准确，设计电路板时主电流回路应足够宽，并焊上1mm以上的铜导线或涂锡，以减少纹波电压。
C6、C8尽量靠近LM317的输入、输出端，并优先采用无感电容。
C5如无合适容量，可用几只电容并联。
R3、R4可用锰丝自制。
调试时，调整RP1、RP2应使继电器在电源输出14V左右时吸合，否则可调换稳压二极管再试。
lm317可调直流稳压电源原理
lm317可调直流稳压电源原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、简介lm317可调直流稳压电源是一种常见的电子元件，用于在电路中提供稳定的直流电压。
三端可调节输出正电压稳压器LM317T
三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317系列稳压块的型号很多：例如LM317HVH、W317L等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo＝1.25（1＋R2/R1）。
仅仅从公式本身看，R1、R2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
首先317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。
其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA。
由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。
当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。
当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
LM317和LM337可调式稳压电源
1.方案选择设计一个电源，必须有变压，整流，滤波，稳压等部分。
其中最关键的部分是稳压，由于要求设计一个可调的稳压电源，所以可选择用LM317和LM337来实现，要求正的输出电压可以用LM317，要求负的输出电压可以选择LM337。
1）变压器：将交流电网电压220V，50HZ转化为整流电路所需的电压。
2）整流电路：将交流电变成直流电，可以选择封装好的整流桥，也可以用四个二极管搭建电路。
3）滤波电路：滤去整流输出电压中的纹波，可以选择电容，也可以选择电感。
4）稳压电路：由于要求可调，所以选择用可调式三端稳压器LM317和LM337来搭建电路。
2.元件选择1) .变压器使用一般电源变压器即可，应尽可能选损耗小的。
2）.整流部分用四个1N4007来搭建整流桥,1N4007最大正向平均整流电流：1.0A，最高反向耐压：1000V，低的反向漏电流：5uA（最大值）。
3）.滤波用电容，一般滤波电路常用的滤波电容有2200uF和1100uF两种，这里选用2000uF的电容。
4).稳压电路用一个LM317和一个LM337来构成，外加两个120Ω的固定电阻，两个168Ω的固定电阻，两个712Ω的滑线变阻器，四个1N4007二极管，两个10µF的电容，两个0.1uF的电容，两个100µF的电解电容。
3.关于三端集成稳压器的说明三端集成稳压器虽然应用电路简单，外围元件很少，但若使用不当，同样会出现稳压器被击穿或稳压效果不良的现象，所以在使用中必须注意以下几个问题。
(1)要防止产生自激振荡。
三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，若不采取适当补偿移相措施，则在分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。
虽然市电经整流后由容量很大的电容进行滤波，但铝电解电容器的寄生电感和电阻都较大，频率特性差，仅适用于50～200Hz 的电路。
稳压电路的自激振荡频率都很高，因此只用大容量电容难以对自激信号起到良好的旁路作用，需要用频率特性良好的电容与之并联才行。

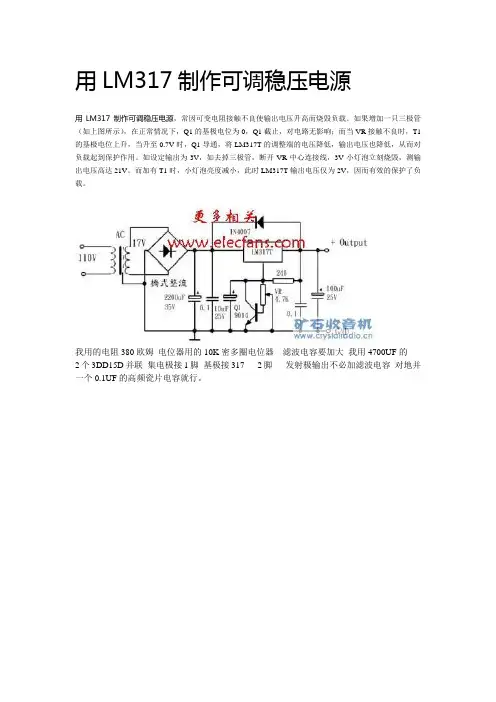

用LM317制作0V-3V可调稳压电源
用LM317制作0V-3V可调稳压器多数工程师都知道：他们可以使用某种廉价的三端子可调稳压器，比如Fairchild Semiconductor 公司的LM317，把它作为仅提供某个必要电压值（如36V或3V）的可调稳压器。
但是，如果不采用其它方法，那么该值无法低于1.25V。
这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。
解决这个问题的一个办法是使用基于两只二极管的参考电压源（参考文献2）。
该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。
它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5 mV/K的温度不稳定性（参考文献3）。
因此，输出电压的额外温度漂移约为100 mV；如果把温度调至20℃（典型室内情况），则它大于1.5V输出电压的6%，等于1V输出电压的10%。
可用Fairchild Semiconductor 公司的LM185或Analog Devices公司的AD589可调电压参考IC来解决这些问题。
但这些器件很贵，而且在本情形中，它们不仅需要额外的调零，还需要匹配。
对于LM185和AD589，位于各自参考电压的这些调整分别为1.215V~1.255V和1.2V~1.25V。
请注意：LM317的参考电压为1.2V~1.3V。
图1描绘了一种应用简单的0V~3V可调稳压器的低成本方法。
利用简单的温度稳定型恒流源来实施必要的电位偏置（参考文献4）。
用以下方程计算该电流源：I=(VF-VEBO)/(R5+R6)，其中VF是D1的正向电压，约为2V；VEBO是Q1的射极-基极电压，约为0.68V。
电流约为1.32V/(R5+R6)。
恒流源在电阻器R3上产生的偏置电压约为-1.25V。
利用电阻器R6实施调零，它能改变恒流源的电流。
电阻器R5保护晶体管Q1。
可把D1用作指示灯。
