LM317可调稳压电源

怎样用lm317给交流24伏做调压电源？

怎样用lm317给交流24伏做调压电源？
LM317是一款三端可调稳压IC，不能直接对交流24V进行调压。

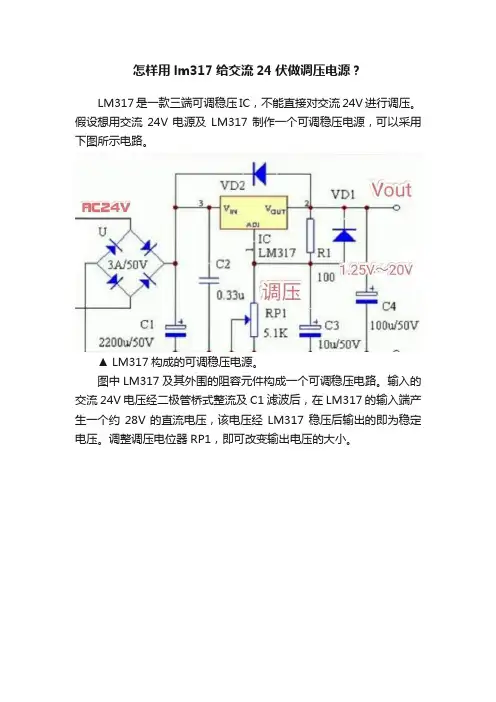

假设想用交流24V电源及LM317制作一个可调稳压电源，可以采用下图所示电路。

▲ LM317构成的可调稳压电源。

图中LM317及其外围的阻容元件构成一个可调稳压电路。

输入的交流24V电压经二极管桥式整流及C1滤波后，在LM317的输入端产生一个约28V的直流电压，该电压经LM317稳压后输出的即为稳定电压。

调整调压电位器RP1，即可改变输出电压的大小。

▲ TO-220封装的LM317。

LM317的输出电压Vout由电阻R1及RP1决定。

其计算公式为：Vout＝1.25V x（1＋RP1/R1）。

若要求Vout可在1.25V～20V范围内调整，R1可选用220Ω电阻，RP1选用3.3KΩ电位器。

二极管VD1和VD2为保护二极管，可以保护LM317以免因使用不当而损坏。

本电路的最大输出电流为1.5A。

电路中的所有二极管可以选用1N4001。

LM317稳压器介绍、引脚图、参数、工作原理及应用电路图

LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图一、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图---LM317 介绍LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317 能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317 的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

1、特性：可调整输出电压低到1.2V保证1.5A 输出电流典型线性调整率0.01% 典型负载调整率0.1% 80dB 纹波抑制比输出短路保护过流、过热保护调整管安全工作区保护标准三端晶体管封装。

2、电压范围：LM317 1.25V 至37V 连续可调。

二、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 外形引脚图三、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 参数1、绝对最大额定值2、LM317 电气参数四、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 工作原理LM317 的输入最同电压为30 多伏，输出电压1.5----32V.。

电流1.5A.。

不过在用的时候要注意功耗问题。

.注意散热问题。

LM317 有三个引脚。

一个输入一个输出一个电压调节。

输入引脚输入正电压，输出引脚接负载，电压调节引脚一个引脚接电阻（200 左右）在输出引脚，另一个接可调电阻（几K）接于地。

LM317和LM337可调式稳压电源

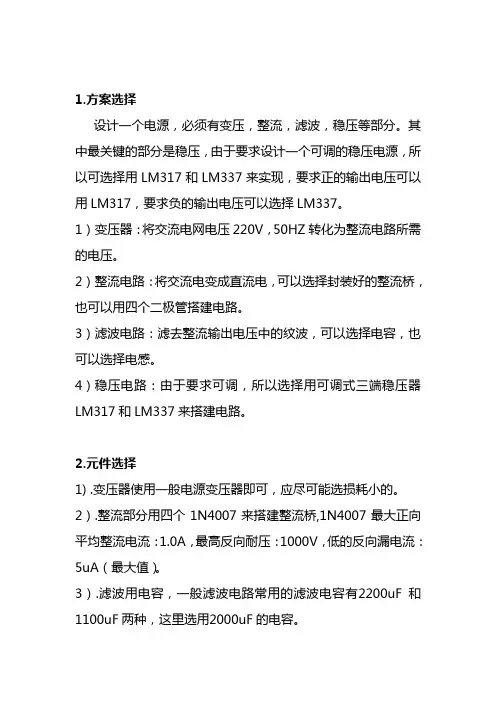

1.方案选择设计一个电源，必须有变压，整流，滤波，稳压等部分。

其中最关键的部分是稳压，由于要求设计一个可调的稳压电源，所以可选择用LM317和LM337来实现，要求正的输出电压可以用LM317，要求负的输出电压可以选择LM337。

1）变压器：将交流电网电压220V，50HZ转化为整流电路所需的电压。

2）整流电路：将交流电变成直流电，可以选择封装好的整流桥，也可以用四个二极管搭建电路。

3）滤波电路：滤去整流输出电压中的纹波，可以选择电容，也可以选择电感。

4）稳压电路：由于要求可调，所以选择用可调式三端稳压器LM317和LM337来搭建电路。

2.元件选择1) .变压器使用一般电源变压器即可，应尽可能选损耗小的。

2）.整流部分用四个1N4007来搭建整流桥,1N4007最大正向平均整流电流：1.0A，最高反向耐压：1000V，低的反向漏电流：5uA（最大值）。

3）.滤波用电容，一般滤波电路常用的滤波电容有2200uF和1100uF两种，这里选用2000uF的电容。

4).稳压电路用一个LM317和一个LM337来构成，外加两个120Ω的固定电阻，两个168Ω的固定电阻，两个712Ω的滑线变阻器，四个1N4007二极管，两个10µF的电容，两个0.1uF的电容，两个100µF的电解电容。

3.关于三端集成稳压器的说明三端集成稳压器虽然应用电路简单，外围元件很少，但若使用不当，同样会出现稳压器被击穿或稳压效果不良的现象，所以在使用中必须注意以下几个问题。

(1)要防止产生自激振荡。

三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，若不采取适当补偿移相措施，则在分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。

虽然市电经整流后由容量很大的电容进行滤波，但铝电解电容器的寄生电感和电阻都较大，频率特性差，仅适用于50～200Hz 的电路。

稳压电路的自激振荡频率都很高，因此只用大容量电容难以对自激信号起到良好的旁路作用，需要用频率特性良好的电容与之并联才行。

目录摘要 (2)一、方案论证及比较 (2)1.基本原理 (2)2.方案设计与论证 (4)二、单元电路设计与参数计算 (5)1.集成三端稳压器 (5)2.选择电源变压器 (6)3.选择整流电路中的二极管 (7)4.滤波电路中滤波电容的选择 (7)三、总原理图及元器件清单 (8)1.LM317可调稳压电源设计原理图 (8)2主要元器件清单 (8)四、安装与调试 (9)五、性能测试与分析 (9)1.输出电压与最大输出电流的测试测试 (9)2.波纹电压的测试 (10)3.测试仪器 (10)六、总结 (10)参考文献 (11)附录一 (12)摘要本电源设计可将220V（市电）经过降压、整流、滤波、稳压之后，输出-15～＋15V的连续可调直流稳定电压。

可以给单片机，及其他供电电压在该范围的芯片进行供电。

其中稳压模块由LM317和LM337组成，前者实现正向直流电压的稳定输出，后者实现负向直流电压的稳定输出。

具有输出稳定，简单易调的特点。

关键词：直流稳压可调一、方案论证及比较1.基本原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：(1)电源变压器：是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

变压器的变比由变压器的副边按确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

(2)整流电路：利用单向导电元件，将50HZ的正弦交流电变换成脉动的直流电。

(3)滤波电路：可以将整流电路输出电压中的交流成分大部分滤除。

滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。

常用的整流滤波电路有全波整流滤波、桥式整流滤波等。

(4)稳压电路:稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

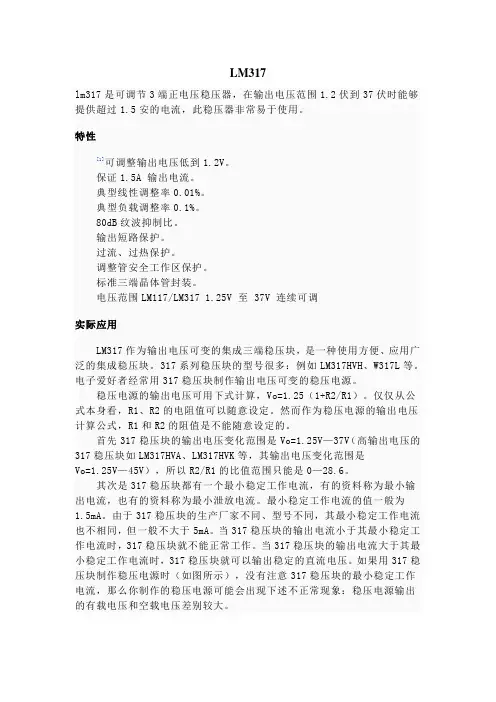

LM317

LM317lm317是可调节3端正电压稳压器，在输出电压范围1.2伏到37伏时能够提供超过1.5安的电流，此稳压器非常易于使用。

特性[1]可调整输出电压低到1.2V。

保证1.5A 输出电流。

典型线性调整率0.01%。

典型负载调整率0.1%。

80dB纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

标准三端晶体管封装。

电压范围LM117/LM317 1.25V 至 37V 连续可调实际应用LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

317系列稳压块的型号很多：例如LM317HVH、W317L等。

电子爱好者经常用317稳压块制作输出电压可变的稳压电源。

稳压电源的输出电压可用下式计算，Vo=1.25（1+R2/R1）。

仅仅从公式本身看，R1、R2的电阻值可以随意设定。

然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。

首先317稳压块的输出电压变化范围是Vo=1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo=1.25V—45V），所以R2/R1的比值范围只能是0—28.6。

其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。

最小稳定工作电流的值一般为1.5mA。

由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。

当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。

当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。

如果用317稳压块制作稳压电源时（如图所示），没有注意317稳压块的最小稳定工作电流，那么你制作的稳压电源可能会出现下述不正常现象：稳压电源输出的有载电压和空载电压差别较大。

在应用中，为了电路的稳定工作，在一般情况下，还需要接二极管作为保护电路，防止电路中的电容放电时的高压把317烧坏。

LM317可调稳压器介绍及应用(详解)

输出电压调整由RP1、RP2完成。附加晶体管T1的目的在于避免电位器RP1滑动端接触不良，使W317调整公共端对地开路，造成输出电压突然变化，损坏电源及负载。
双色发光二极管作为保险丝熔断指示器（红光）兼电源只是器（橙色光）。当电源正常时，两只发光二极管均加有正向电压，红、绿发光二极管均发光，形成橙色光。当保险丝FU2断开时，仅红色发光管加有正向电压，故此时只发红光。
LM317可调稳压器介绍及应用（详解）
LM317 是美国国家半导体公司的三端可调正稳压器集成电路。LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM317能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
以保证稳压准确。设计电路板时主电流回路应足够宽，并焊上1mm以上的铜导线或涂锡，以减少纹波电压。C6、C8尽量靠近W317的输入、输出端，并优先采用无感电容。C5如无合适容量，可用几只电容并联。R3、R4可用锰丝自制。
调试时，调整RP1、RP2应使继电器在电源输出14V左右时吸合，否则可调换稳压二极管再试。
图1描绘了一种应用简单的0V~3V可调稳压器的低成本方法。利用简单的温度稳定型恒流源来实施必要的电位偏置（参考文献4）。用以下方程计算该电流源：I=(VF-VEBO)/(R5+R6)，其中VF是D1的正向电压，约为2V；VEBO是Q1的射极-基极电压，约为0.68V。电流约为1.32V/(R5+R6)。恒流源在电阻器R3上产生的偏置电压约为-1.25V。利用电阻器R6实施调零，它能改变恒流源的电流。电阻器R5保护晶体管Q1。可把D1用作指示灯。可利用电阻器R2调整输出电压。输出电压计算方法如下：VOUT=VREF(1+R2/R1)-VR3，其中VREF是IC1的参考电压，VR3是电阻器R3的补偿电压。应该使该电压等于参考电压，来实现其补偿作用。在本情形中，VOUT=VREF(R2/R1)。R2的值为1.2kΩ时，该电路用作输出电压为1.56V的典型电池的等价物，用于开发项目。

LM317的使用方法及注意事项

LM317的使用方法及注意事项描述LM317是目前常用的一款三端可调稳压电源IC，其输出电压可在1.25～37V之间调整，输出电流可达1.5A，深得初学者的青睐。

不少电子初学者都喜欢选用该IC来制作可调稳压电源。

为了帮助初学者能更好地使用该稳压IC，本文详细介绍一下LM317外围元件的作用及选取方法。

上图为LM317稳压电源的电路图。

电路工作原理很多资料都有介绍，兹不赘述。

这里着重介绍一下LM317使用注意事项及外围元件的选取方法。

1、LM317使用注意事项LM317是美国NSC公司生产的三端可调稳压IC，其输出电压为1.25～37V可调，最高输入电压为40V，输出电流可达1.5A。

LM317工作时的最低压差为3V，低于此值将失去稳压作用，故LM317使用时要求最低Vin要比Vout高3V。

2、LM317输出电压的计算及调压电阻的选择LM317的Vout由电阻R1和RP1决定，其Vout＝1.25×（1+RP1/R1）。

我们知道，LM317的Vout端与Adj端（调整端）之间有一个1.25V的固定电压，若R1的阻值不变，那么流过R1的电流便为恒定电流，由于RP1与R1为串联关系，故只要改变RP1的阻值，便可以调整输出电压。

由于LM317内部整个电路的工作电流皆从Vout端输出，该电流约为5mA，故R1的阻值最大为240Ω，若R1取值过大，则LM317内部电路的工作电流便无法全部输出，这样便会导致输出电压偏高，稳定性变差。

实际中，R1宜选用温度稳定性好的金属膜电阻。

若其阻值温度稳定性不好，会导致LM317的输出电压产生漂移。

3、二极管VD1、VD2的作用电路中的VD1、VD2为保护二极管。

在稳压电源的输出端短路时，电容C3上储存的电荷将通过VD1放电，从而保护LM317内部调整管的发射结不被击穿。

VD2也是用于保护LM317内部调整管的。

由于LM317在工作时，不允许Vout端的电压高于Vin，否则很容易损坏内部的调整管。

lm317t可调稳压电源

lm317t可调稳压电源1. 简介lm317t可调稳压电源是一种常用的集成电路(IC)，常用于电子电路中提供稳定的直流电压。

它可以根据需要调整输出电压，具有较高的精度和稳定性。

本文将介绍lm317t可调稳压电源的工作原理、电路连接方式和应用范围。

2. 工作原理lm317t可调稳压电源是基于线性稳压原理工作的。

它通过调整输出电压和输入电压之间的差值来实现稳压。

lm317t具有三个引脚：输入(IN)、输出(OUT)和调节电压(TRIM)。

其中，IN引脚连接输入电压，OUT引脚输出稳压电压，TRIM引脚用于调节输出电压。

在lm317t内部，有一个基准电压源，该电压源的电压参考接在TRIM引脚上。

通过将TRIM引脚和输出引脚之间的电阻连接在一起，可以实现对输出电压的调节。

通过改变该电阻的值，可以改变输出电压。

3. 电路连接lm317t可调稳压电源的电路连接非常简单。

以下是一种常见的连接方式：Vin ────────┐│─┤└┬─ OUT│──┴─ GND•Vin：输入电压•OUT：输出电压•GND：地在这个连接方式中，输入电压通过电阻限流，然后连接到IN引脚。

输出电压从OUT引脚获取。

地连接到GND引脚。

为了调整输出电压，可以在TRIM引脚和OUT引脚之间添加一个可变电阻。

通过调节可变电阻的值，可以改变输出电压的大小。

4. 应用范围lm317t可调稳压电源在电子电路中有广泛的应用。

它可以用于提供稳定的电源电压，例如用于微控制器、集成电路、模拟电路等。

下面介绍几个常见的应用范围：•实验室电源：lm317t可调稳压电源在实验室中常用于提供稳定的电源电压。

通过调节输出电压，可以满足不同实验的电源要求。

•DIY电子项目：lm317t可调稳压电源可以用于DIY电子项目中，如自制无线电、音频放大器等。

它可以提供所需的稳定电源电压，确保电路正常工作。

•手机充电器：在一些特殊应用中，lm317t可调稳压电源可以用作手机充电器。

用LM317制作可调稳压电源

用LM317制作可调稳压电源
用LM317制作可调稳压电源，常因可变电阻接触不良使输出电压升高而烧毁负载。

如果增加一只三极管（如上图所示），在正常情况下，Q1的基极电位为0，Q1截止，对电路无影响；而当VR接触不良时，T1的基极电位上升，当升至0.7V时，Q1导通，将LM317T的调整端的电压降低，输出电压也降低，从而对负载起到保护作用。

如设定输出为3V，如去掉三极管，断开VR中心连接线，3V小灯泡立刻烧毁，测输出电压高达21V。

而加有T1时，小灯泡亮度减小，此时LM317T输出电压仅为2V，因而有效的保护了负载。

我用的电阻380欧姆电位器用的10K密多圈电位器滤波电容要加大我用4700UF的
2个3DD15D并联集电极接1脚基极接317 2脚发射极输出不必加滤波电容对地并一个0.1UF的高频瓷片电容就行。

LM317可调稳压电源

LM317可调稳压电源
前段时间说做无线模块，可是无线模块对电压的要求很严格，实验室的稳压源接上负载后压降太大，输出电压达不到要求值，但是如果把稳压源的初值设置的过大又容易烧坏芯片！
今天从老师那里拿了一块LM317稳压芯片，拿来的时候不知道该怎么用，查了一下资料以后收获颇多！拿出来与大家分享一下！
首先认识一下芯片：
以下是工作电路：
图1
2211.25(1)out
adj R V I R R =++ adj I 为1脚输出电流输出电流一般控制在100µA （其大小受输入电压影响），在多数应用中可以忽略。

由电压输出公式可以看到，输出电压受输入电压的影响的影响很小，只要输入电压超过了一定的值在一定的范围内变动输出电压将为一个稳定值。

而且还可以调节可变电阻得到我们想要的输出电压！
图2 实物图片
图3 接通电源
图4 接通电源后稳压源输出电压
图5 改变输入电压后输出电压的变化
误差分析：
3.30 3.28
1.5%
9.137.83
-
===
-
输出电压变化量
误差率
输入电压变化量
由此可得输入电压的变化对输出的影响是很小的！
刚做的时候有人说，何必这么复杂，用两个电阻分压不就可以了！就此发表一下个人愚见！
先让大家看几张张仿真图：
用电阻分压
接入负载后的电压变化
接入负载后电压的变化
比较一下两种情况下介入负载后电压的变化结果大家就知道为什么不适合用电阻分压来得到我们需要的电压！
个人观点可能其中有许多不足之处，还望大家多多指教！。

lm317可调稳压电源计算公式

lm317可调稳压电源计算公式lm317可调稳压电源是一种常见的电子电路，用于提供稳定的直流电压输出。

lm317芯片是一种三引脚可调稳压器，具有调节范围广、输出稳定性好等特点，被广泛应用于各种电子设备中。

要计算lm317可调稳压电源的输出电压，需要了解lm317芯片的工作原理和相关的计算公式。

lm317芯片是一种线性稳压器，通过调节其引脚之间的电阻比例，可以实现不同的输出电压。

lm317芯片的三个引脚分别是输入引脚（Vin）、输出引脚（Vout）和调节引脚（ADJ）。

其中输入引脚接收来自电源的输入电压，输出引脚提供稳定的输出电压，调节引脚用于调节输出电压。

lm317芯片的输出电压计算公式如下：Vout = Vref * (1 + R2/R1) + Iadj * R2其中，Vout为输出电压，Vref为参考电压，R1和R2为外部电阻，Iadj为调节引脚的电流。

lm317芯片的参考电压Vref约为1.25V，是芯片内部的固定值。

通过调节R1和R2的比例，可以实现不同的输出电压。

当R2为0时，输出电压为Vref；当R1为0时，输出电压为0。

lm317芯片的调节引脚电流Iadj较小，一般在50μA左右。

在计算输出电压时，可以忽略Iadj的影响，因为其电流非常小。

为了计算lm317可调稳压电源的输出电压，首先需要确定所需的输出电压范围。

然后选择合适的R1和R2的值，使得根据上述公式计算得到的输出电压在所需范围内。

例如，如果需要得到一个输出电压范围为3V至12V的可调稳压电源，可以先选择R1的值为240欧姆。

然后通过调节R2的值，计算得到不同的输出电压。

假设当R2为1.2千欧姆时，根据公式计算得到的输出电压为：Vout = 1.25 * (1 + 1200/240) ≈ 7.5V当R2为2.2千欧姆时，根据公式计算得到的输出电压为：Vout = 1.25 * (1 + 2200/240) ≈ 13V通过不断调节R2的值，可以得到所需的输出电压范围内的任意电压。

求lm317组成的0—15V可调稳压电源图

求lm317组成的0—15V可调稳压电源图
如下图，塑封317正面向自己，左边是输入脚，右边是输出脚，中间接控制脚或者地。

30W变压器一个交流输出电压要15V，整流桥一个，要求电流大于2A，最好是3A的。

整流滤波后直流电压会有20V，C1要求1000UF以上，C3，10UF，C2，100UF，所有电容为电解电容耐压大于25V，建议用50V的。

R1用1W电阻，R2是可调电阻器，一定要用绕线电阻，这个非常重要，功率在大于2W以上，阻值（0----4.7K），二极管用1N4001或者1N4007都可以。

LM317一定要装散热器，本身虽有保护电路，但发热还是比较大的，所以散热器不小于30*30*50。

在输出接上电压表就是一台可调稳压电源了。

如果变压器输出交流电压达到25V，则输出直流电压可调范围就是1.2------36V。

LM317最低起点电压是1.2V。

电流最大1.5A。

输入电压不能超过40V。

LM317可调稳压电源套件

LM317 是三端可调正稳压器集成电路;LM317 的输出电压范围是 1.25V—37V（本套件设计输出电压范围是 1.25V—12V），负载电流最大为 1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

为保证稳压器的输出性能，R应小于240欧姆。

改变RP阻值即可调整稳压电压值。

D5，D6用于保护LM317。

输出电压计算公式：Uo=(1+RP/R)*1.25电路工作原理：220V的交流电从插头经送到变压器的初级线圈，并从次级线圈感应出经约9V 的交流电压送到4个二极管。

二极管在电路中的符号有短线的一端称为它的负极（或阴极），有三角前进标志的一端称为它的正极（或阳极）。

的基本作用是只允许电流从它的正极流向它的负极（即只能按三角标示的方向流动），而不允许从负极流向正极。

我们知道，交流电的特点是方向和电压大小一直随时间变化，用通俗的话说，它的正负极是不固定的。

但是对照图１来看，不管从变压器中出来的两根线中那根电压高，电流都能而且只能由D3或D4流入右边的电路，由D1或D2流回去。

这样，从右边的电路来看，正极永远都是D3和D4连接的那一端，负极永远是D1和D2连接的那一端。

这便是二极管整流的原理。

二极管把把交流电方向变化的问题解决了，但是它的电压大小还在变化。

而电容器有可以存储电能的特性，正好可以用来解决这个问题。

在电压较高时向电容器中充电，电压较低时便由电容器向电路供电。

这个过程叫作滤波。

图中的C1便是用来完成这个工作的。

经过C1滤波后的比较稳定的直流电送到三端稳压集成电路LM317T的Vin端(3脚)。

LM317T是一种这样的器件：由Vin端给它提供工作电压以后，它便可以保持其 Vout端(2脚)比其ADJ端(1脚)的电压高1.25V。

因此，我们只需要用极小的电流来调整ADJ端的电压，便可在 Vout端得到比较大的电流输出，并且电压比ADJ端高出恒定的1.25V。

lm317可调式稳压电源电路

lm317可调式稳压电源电路输出电压接连可调的集成稳压电源，输出电压在1.25－37V之直接连可调，输出最大电流可达1.5A。

电路简略，很适合克己，可用于各种小电器供电。

工作原理
电路原理图见图1。

LM317输出电流为1.5A，输出电压可在1.25－37V之直接连调度，其输出电压由两只外接电阻R1、RP1抉择，输出端和调整端之间的电压差为1.25V，这个电压将发作几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，通过改动RP1就能改动输出电压。

留神，为了得到安稳的输出电压，流经R1的电流小于3.5mA。

LM317在不加散热器时最大功耗为
2W，加上200;x;200;x;4mm3散热板时其最大功耗可达15W。

VD1为维护二极管，避免稳压器输出端短路而损坏IC，VD2用于避免输入短路而损坏集成电路。

元器件挑选与制造
元器件清单见下表。

编号名称型号数量R1电阻100Omega;1RP1可调电阻5.1K1C1电解电容2200u/50V1C2涤纶电容0.33u1C3电解电容
10u/50V1C4电解电容100u/50V1VD1、VD2整流二极管IN40022U整
流全桥3A/50V1IC可调三端稳压LM3171T电源变压器28V1
本机焊接完毕查看无误即可正常运用，无需调试。

但焊接时要留神，电容C2应挨近IC的输入端，C3应挨近IC的输出端，这么能十分好地按捺纹波。

LM317制作可调恒压恒流电源

LM317 制作可调恒压恒流电源该LM317 可调集成稳压器既能恒压也能恒流。

可用它给试验电路供电、给充电电池或电瓶充电。

交流电源经T 降压，整流、滤波后供给可调集成稳压器LM317 。

恒压输出时：电压分0-5-10-15-20-25-30-35V 共七挡。

由开关sA2 进行粗调，W 进行细调，R3 ～R8 为分压电阻。

恒流输出时：将电流经过R11 的压降作为取样信号，由W 调节控制Q1 的导通，Q1 的 C 极接LM317 的调整端，控制LM317 的输出电压以达到恒流的目的。

无论恒压或恒流输出，W 的活动臂都是向下输出加大，反之减小。

输出有三只接线柱，其中一只为共用，另外两只分别为恒压输出与恒流输出。

由于LM317 本身输出电流较小，在这里用一只3DD15 进行扩流。

输出端的指示由SA4 进行转换(0 ～15 ～45V ，O ～0.15A ～0.75A ～3A) 。

恒流电流I 为0.5A( 取样电阻10 Ω、电压5V) ，若想加大恒流电流1 只需在电压输出端和电流输出端之间接一电阻R(R=5 ÷ I) 即可。

输出指示为一只500 μ A 的85C1 表头( 内阻加附加电阻为150 Ω )SA3 为恒压恒流转换开关。

元器件的选择与调试：电源变压器容量选150VA ，最大输出电流 3.6A 左右。

3DD15 要配200mm 乘以60mm 乘以3mm 的铝板散热器。

W 选WDI3 型多圈线绕电位器。

R3 ～R8 的阻值误差要小于2 % ,R12 ～R15 的阻值误差要小于 1 %。

其他元件无特殊要求。

调试时先将SA2 置于0 ～5V 挡。

SA3 置于恒压挡，SA4 置于15V 挡，W 左旋到底。

在共用与电压两接线柱上接-10W/5 Ω的电阻。

接通电源SA1 后，调节w 至最大，观看输出指示是否为5V ，微调电阻R9 使输出为5V 即可( 低于5V 减小R9 的阻值，高于5V 增大R9 的阻值) 。

LM317可调稳压电源电路图

这里介绍的可调稳压电源可以实现从1.25V~30V连续可调，输出电流可到4A左右。

采用最常见的可调稳压集成电路LM317组成电路的核心，关于LM317的详细指标参数可参阅用LM317制作简易电源电路。

下面简单介绍一下该电路的特点。

本电路中，由T2、D5、VW1、R5、R6、C10及继电器K构成自适应切换动作电路。

当输出电路低于14V 时，VW1因击穿电压不够而截止，无电流通过，T2截止，K不吸合，其触点K在常态位置，电路输入电流14V交流电。

反之当输出电压高于14V时，VW1击穿导通，T2亦导通，继电器K吸合，28V交流电接入电路。

这样可以保证输入电压与输出电压差不会大于15V，此时，LM317输出电流典型值为2.2A。

图中采用了两块LM317供电，整个电路输出电流可在4A以上。

由于两块LM317参数不可能一样，电路中在LM317输出端串接了小阻值电阻R3、R4，用以均分电流。

输出电压调整由RP1、RP2完成。

附加晶体管T1的目的在于避免电位器RP1滑动端接触不良，使W317调整公共端对地开路，造成输出电压突然变化，损坏电源及负载。

双色发光二极管作为保险丝熔断指示器（红光）兼电源只是器（橙色光）。

当电源正常时，两只发光二极管均加有正向电压，红、绿发光二极管均发光，形成橙色光。

当保险丝FU2断开时，仅红色发光管加有正向电压，故此时只发红光。

为保证稳压准确，设计电路板时主电流回路应足够宽，并焊上1mm以上的铜导线或涂锡，以减少纹波电压。

C6、C8尽量靠近LM317的输入、输出端，并优先采用无感电容。

C5如无合适容量，可用几只电容并联。

R3、R4可用锰丝自制。

调试时，调整RP1、RP2应使继电器在电源输出14V左右时吸合，否则可调换稳压二极管再试。

lm317可调直流稳压电源原理

lm317可调直流稳压电源原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、简介lm317可调直流稳压电源是一种常见的电子元件，用于在电路中提供稳定的直流电压。

三端可调节输出正电压稳压器LM317T

三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。

此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。

此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。

LM317服务于多种应用场合，包括局部稳压、卡上稳压。

该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。

*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

317系列稳压块的型号很多：例如LM317HVH、W317L等。

电子爱好者经常用317稳压块制作输出电压可变的稳压电源。

稳压电源的输出电压可用下式计算，Vo＝1.25（1＋R2/R1）。

仅仅从公式本身看，R1、R2的电阻值可以随意设定。

然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。

首先317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。

其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。

最小稳定工作电流的值一般为1.5mA。

由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。

当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。

当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。

用LM317制作0V-3V可调稳压电源

用LM317制作0V-3V可调稳压器多数工程师都知道：他们可以使用某种廉价的三端子可调稳压器，比如Fairchild Semiconductor 公司的LM317，把它作为仅提供某个必要电压值（如36V或3V）的可调稳压器。

但是，如果不采用其它方法，那么该值无法低于1.25V。

这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。

解决这个问题的一个办法是使用基于两只二极管的参考电压源（参考文献2）。

该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。

它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5 mV/K的温度不稳定性（参考文献3）。

因此，输出电压的额外温度漂移约为100 mV；如果把温度调至20℃（典型室内情况），则它大于1.5V输出电压的6%，等于1V输出电压的10%。

可用Fairchild Semiconductor 公司的LM185或Analog Devices公司的AD589可调电压参考IC来解决这些问题。

但这些器件很贵，而且在本情形中，它们不仅需要额外的调零，还需要匹配。

对于LM185和AD589，位于各自参考电压的这些调整分别为1.215V~1.255V和1.2V~1.25V。

请注意：LM317的参考电压为1.2V~1.3V。

图1描绘了一种应用简单的0V~3V可调稳压器的低成本方法。

利用简单的温度稳定型恒流源来实施必要的电位偏置（参考文献4）。

用以下方程计算该电流源：I=(VF-VEBO)/(R5+R6)，其中VF是D1的正向电压，约为2V；VEBO是Q1的射极-基极电压，约为0.68V。

电流约为1.32V/(R5+R6)。

恒流源在电阻器R3上产生的偏置电压约为-1.25V。

利用电阻器R6实施调零，它能改变恒流源的电流。

电阻器R5保护晶体管Q1。

可把D1用作指示灯。

实用型--电子电路LM317可调直流稳压电源课件

(
R1
R2'
)
U
' o
R1
(1
R2' R1
)U
' o
Uo' 1.25
2.确定R2’值
1 GND
I o ''
Vout 2
I
' o
由设计性能知
U o max
12
(1
R2' R1
)
Uo'
Uomax 1 R2'
即:
Uo'
R1
C2 0.33uF
C3 10uF
R2'
(UUomoa' x
1)R1
( 12 1.25
c）额定电压
指在变压器的初级线圈上所允许施加的电压, 正常工作时, 变压器初级绕组上施
d）额定功率
额定功率是指变压器在规定的频率和电压下能长期工作, 而不超过规定温升时次级输出的功率。
e）调整率
变压器的调整率=（空载电压-满载电压）/满载电压。一般10W以下变压器的调整率在20%以上, 要想在使用中降低变压器的调整率, 只有选大一些的功率变压器, 如3W的变压器的调整率为28%, 使用功率为1.5W, 调整率为 12%。
（2）整流电路
桥式整流电路的作用是利用单向导电性的整流元件二极管, 将正负交替的正弦交流电压整流成为单向脉动电压。但是, 这种单向电压往往包含着很大的脉动成分, 距离理想的直流电压还差得很远。
（3）滤波电路
滤波电路由电容、电感等储能元件组成。它的作用是尽可能地将单向脉动电压中交流成分滤掉, 使输出电压成为比较平滑的直流电压。
1) 200
1720
