安装工程识图算量及工程造价-给排水专业word版本
安装算量给排水工程基本识图方法与计算方法【最新版】
安装算量给排水工程基本识图方法与计算方法1. 施工图分类基本图包括：Ø 设计说明Ø 主要设备材料表Ø 系统图（轴测图）Ø 平面图详图包括：Ø 安装大样图与标准图2. 图例表3. 常用图例4. 管道在系统图表示方法管道系统图（轴测图）主要反映管道在室内的空间走向和标高位置。
给排水、采暖、煤气管道系统图是正面斜轴测图，左右方向的管线用水平线表示，上下走向的管线用竖线表示，前后走向的管道用45°斜线表示，如图5. 系统图（轴测图）6. 管道在平面图表示方法水平管、倾斜管用单线条水平投影表示；当管子交叉时，位置较高的直线通过，位置较低的在交叉投影处断开表示；垂直管道在图上用圆圈表示，管道在空间向上或向下拐弯时，按下图方法表示。
图3.67. 管道标高、管径的标注1）标高数字对于给水、采暖管道是指管中心处相对于±0.000的高度，对于排水管道常指管内底的相对标高。
2）管径一般用公称直径标注。
如DN508. 给排水施工平面图9. 给排水施工系统图10. 房间详图、系统图给排水工程量计算方法1. 管道安装1）各种管道按设计图示管道中心线长度以“m”为计量单位，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等）所占长度，方形补偿器按展开所占长度按管道安装工程量计算；2）计算工程量要区分材质、管径、连接方式、安装部位等，分别计算工程量；3）计算内容：管道延长米计算、套管制作安装、支架制作安装。
2. 室内外管道界线划分1）给水管道室内外界线以什么为界？室内外界线以距建筑物外墙皮1.5m为界；2）给水管道室内外界线入口处设阀门以什么为界？以阀门为界；3）给水管道室内外界线与市政管道界线以什么为界？以水表井为界，无水表井，以与市政管道碰头点为界。
4）排水管道室内外以什么为界？室内外以出户第一个排水检查井为界；5）室外管道与市政管道界线以什么为界？室外管道与市政管道界线以与市政管道碰头井为界。
安装工程识图算量及工程造价-给排水专业
安装工程预算给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。
DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。
〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。
消防用DN100的防水套管1个。
排水用DN150的防水套管3个。
二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。
准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。
注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。
（1）水平管计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。
将不同规格的管道分别计算，然后汇总。
如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。
首先，查看施工图比例，并复核。
安装工程计量与计价(给排水部分)
安装工程计量与计价(给排水部分)《安装工程计量与计价（给排水部分）》一、引言安装工程计量与计价是工程建设中不可或缺的一部分。
本将针对给排水部分的安装工程计量与计价进行详细阐述，包括各个章节的细化内容。
二、施工图纸的计量与计价1.施工图纸范围的确认施工图纸范围的确认是计量与计价的基础，需详细核对图纸中给排水部分的所有项目，并记录下来。
2.管道工程的计量与计价（1）给水管道工程a.确定给水管道的长度及其材料规格，并根据图纸进行核算计价。
b.给水管道的连接件和附件的计量与计价。
（2）排水管道工程a.核定并计算排水管道的长度及其材料规格，并根据图纸进行核算计价。
b.排水管道的连接件和附件的计量与计价。
3.设备安装工程的计量与计价设备安装工程包括给排水设备的安装计量与计价，需详细核对设备清单并进行计量和计价。
三、工程量的计算与核定1.给水工程量的计算与核定（1）根据给水管道长度、管材规格和连接件的数量进行计算，并核定合理的计量数。
（2）根据给水设备的数量、类型和规格进行计算，并核定设备安装工程量。
2.排水工程量的计算与核定（1）根据排水管道长度、管材规格和连接件的数量进行计算，并核定合理的计量数。
（2）根据排水设备的数量、类型和规格进行计算，并核定设备安装工程量。
四、计价依据的确定与核定1.施工材料的计价依据（1）给水管道材料计价依据a.管材单位价格的确定b.连接件和附件的计价依据确定（2）排水管道材料计价依据a.管材单位价格的确定b.连接件和附件的计价依据确定2.设备安装工程价款的确定设备安装工程的价款通过设备清单和计价依据确定，需按照工程量和设备规格进行核定。
五、附件本所涉及的附件如下：1.施工图纸范围确认表2.给水管道计量与计价表3.排水管道计量与计价表4.设备安装计量与计价表5.施工材料计价依据表6.设备安装工程价款确定表六、法律名词及注释1.施工图纸范围确认表：记录确认施工图纸范围的表格。
2.计量与计价表：记录计量和计价的相关信息的表格。
安装工程识图算量及工程造价-给排水专业
安装工程预算给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。
DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。
〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。
消防用DN100的防水套管1个。
排水用DN150的防水套管3个。
二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。
准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。
注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。
（1）水平管计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。
将不同规格的管道分别计算，然后汇总。
如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。
首先，查看施工图比例，并复核。

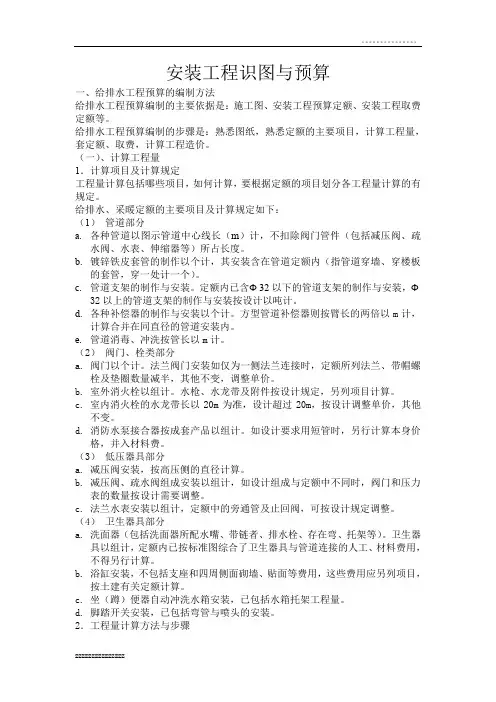

安装工程识图与预算
安装工程识图与预算一、给排水工程预算的编制方法给排水工程预算编制的主要依据是：施工图、安装工程预算定额、安装工程取费定额等。
给排水工程预算编制的步骤是：熟悉图纸，熟悉定额的主要项目，计算工程量，套定额、取费，计算工程造价。
（一）、计算工程量1．计算项目及计算规定工程量计算包括哪些项目，如何计算，要根据定额的项目划分各工程量计算的有规定。
给排水、采暖定额的主要项目及计算规定如下：（1）管道部分a.各种管道以图示管道中心线长（m）计，不扣除阀门管件（包括减压阀、疏水阀、水表、伸缩器等）所占长度。
b.镀锌铁皮套管的制作以个计，其安装含在管道定额内（指管道穿墙、穿楼板的套管，穿一处计一个）。
c.管道支架的制作与安装。
定额内已含Ф32以下的管道支架的制作与安装，Ф32以上的管道支架的制作与安装按设计以吨计。
d.各种补偿器的制作与安装以个计。
方型管道补偿器则按臂长的两倍以m计，计算合并在同直径的管道安装内。
e.管道消毒、冲洗按管长以m计。
（2）阀门、栓类部分a.阀门以个计。
法兰阀门安装如仅为一侧法兰连接时，定额所列法兰、带帽螺栓及垫圈数量减半，其他不变，调整单价。
b.室外消火栓以组计。
水枪、水龙带及附件按设计规定，另列项目计算。
c.室内消火栓的水龙带长以20m为准，设计超过20m，按设计调整单价，其他不变。
d.消防水泵接合器按成套产品以组计。
如设计要求用短管时，另行计算本身价格，并入材料费。
（3）低压器具部分a.减压阀安装，按高压侧的直径计算。
b.减压阀、疏水阀组成安装以组计，如设计组成与定额中不同时，阀门和压力表的数量按设计需要调整。
c.法兰水表安装以组计，定额中的旁通管及止回阀，可按设计规定调整。
（4）卫生器具部分a.洗面器（包括洗面器所配水嘴、带链者、排水栓、存在弯、托架等）。
卫生器具以组计，定额内已按标准图综合了卫生器具与管道连接的人工、材料费用，不得另行计算。
b.浴缸安装，不包括支座和四周侧面砌墙、贴面等费用，这些费用应另列项目，按土建有关定额计算。
(浙江安装工程计价)第六章-给排水工程计量与计价(基础知识、施工图识图)
特点：系统简单，投资 省，可充分利用外网水 压。但是一旦外网停水 ，室内立即断水。
适用场所：水量、水 压在一天内均能满足用 水要求的用水场 所。
立管
水平干管 泄水管
2、设水箱的给水方式
特点：供水可靠，系统 简单，投资省，可充分 利用外网水压。缺点是 增加了建筑物的荷载， 容易产生二次污染。 适用场所：供水水压、 水量周期性不足时采用
(废)水以及降落在屋顶上的雨雪水通过室内排水管道排到室外排水
管道中去。 1．排水系统的分类
按所排除的污、废水性质，建筑排水系统可分为以下几类。 (1)生活废水排水系统
① 生活污水排水系统。指大、小便器(槽)以及与此相似的卫生
设备产生的含有粪便和纸屑等杂物的粪便污水的排水系统。 ② 生活废水排水系统。指排水洗涤设备、淋浴设备、盥洗设备
2.给水系统的组成
通常情况下，建筑给水系统由水源、引入管、水表节点、建筑内 水平干管、立管和支管、配水装置与附件、增压和贮水设备以及给水 局部处理设施组成
室内给水系统示意图
(1)引入管 引入管又称进户管，是室外给水接户管与建筑内 部给水干管相连接的管段。引入管一般埋地敷设，穿越建筑物外墙 或基础。引入管受地面荷载、冰冻线的影响，一般埋设在室外地坪 下 0.7m。给水干管一般在室内地坪下 0.3～0.5m ，引入管进入建筑 后立即上返到给水干管埋设深度，以避免多开挖土方，如图 22 所 示。
水 箱
泄水管
3、设有贮水池、水 箱和水泵的给 水方式
特点：水泵能及时
向水箱供水，可缩 小水箱的容积。供 水可靠，投资较大， 安装和维修都比较 复杂。
适用场所：室外给水
管网水压低于或经 常不能满足建筑内 部给水管网所需水 压，且室内用水不 均匀时采用。
安装工程计量及计价给排水部分共104页文档
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
安装工程计量及计价给排水 部分
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
安装工程识图和施工工艺第2章 建筑给水排水系统-文档资料
安装工程识图与施工工艺
建筑给水排水系统
24
安装工程识图与施工工艺
建筑给水排水系统
25
安装工程识图与施工工艺
建筑给水排水系统
26
安装工程识图与施工工艺
建筑给水排水系统
2.生活排水系统布置
•卫生器具的选择要求冲洗功能强、节水消声、设备配套、使用方便。 •排水支管穿墙或楼板时应预留孔洞，且位置准确，与卫生器具相连时，除坐 式大便器和地漏外均应设置存水弯；排水横支管宜短，尽量沿墙、梁、柱明 装；排水立管宜靠近外墙，且靠在排水量大、杂质多的点，塑料排水管道应 根据环境温度变化设置伸缩节，但埋地或设于墙体、混凝土柱体内管道不应 设置伸缩节；排出管一般铺设于地下室或地下，尽量直线布置。 •伸顶通气管高出屋面不小于0.3m，但应大于该地区最大积雪厚度，屋顶有人 停留时应大于2m；专用通气立管每隔2层，主通气立管每隔8～10层设置结合 通气管与污水立管连接；专用通气立管和主通气立管的上端可在最高卫生器 具上边缘或检查口以上不小于0.15m处与污水立管以斜三通连接，下端在最低 污水横支管以下与污水立管以斜三通连接；环形通气管应在横支管起端的两 个卫生器具之间接出，在排水横支管中心线以上与排水横支管呈垂直或45度 连接；通气管不得接纳污水、废水和雨水，不得与通风管或烟道连接；器具 通气管应设在存水弯出口端且在卫生器具上边缘以上不少于0.15m处，按不小 于0.01的上升坡度与通气立管连接。 •清通设备主要作为疏通排水管道之用，检查口的安装高度一般为1m，并高于 该卫生器具上边缘0.15m，在连接2个及2个以上的大便器或3个及3个以上的 卫生器具的污水横支管上，宜设清扫口。
20
安装工程识图与施工工艺
建筑给水排水系统
2.2 建筑排水系统
安装工程算量给排水专业实例(含图纸及计算式)
安装工程预算实例（含图纸及计算式）一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管(进户管）－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。
DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。
〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。
消防用DN100的防水套管1个。
排水用DN150的防水套管3个。
二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。
准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。
注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。
（1）水平管(干管)计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。
将不同规格的管道分别计算，然后汇总。
如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。
给排水安装的识图与计算
给排水安装的识图与计算文档模板：给排水安装的识图与计算一、引言本文档旨在提供专门针对给排水安装的识图与计算的详细指导。
通过阅读本文档，您将了解到给排水安装的基本原理、常见的识图方法及具体的计算流程。
二、基本原理2.1 给排水系统的定义与作用给排水系统是建筑物中负责供水供气和排水处理的系统。
它起到引水、供水、调压、储水、输水、排水、污水处理等功能。
2.2 给排水系统的分类根据用途的不同，给排水系统可分为供水系统、排水系统和污水处理系统三个部分。
其中，供水系统包括给水设备、供水管道和配水设备；排水系统包括排水设备、排水管道和排水装置；污水处理系统包括污水收集、处理和排放设备。
三、识图方法3.1 给排水系统的图例在进行给排水系统的识图前，需要熟悉给排水系统的图例。
本章节将详细介绍各类设备和管道的符号表示方式，并附上示意图。
3.2 给排水计划图的绘制给排水计划图是给排水系统设计的重要依据，本章节将介绍给排水计划图的绘制要点，包括图纸规格、图例说明、图框标识等。
3.3 给排水细部图的绘制给排水细部图是给排水系统设计的补充图纸，用于展示具体细节。
本章节将详细介绍给排水细部图的绘制方法，包括标注尺寸、使用注意事项等。
四、计算流程4.1 给水管道计算给水管道的计算包括设计流量的确定、供水压力的计算、水头损失的估算等。
本章节将详细介绍给水管道计算的步骤和公式。
4.2 排水管道计算排水管道的计算包括设计流量的确定、排水速度的计算、水头损失的估算等。
本章节将详细介绍排水管道计算的步骤和公式。
4.3 污水处理系统计算污水处理系统计算包括污水的收集、处理和排放。
本章节将详细介绍污水处理系统计算的方法和计算指标。
五、附件本文档所涉及的附件如下：- 图例示意图- 给排水计划图范例- 给排水细部图范例- 计算公式表格六、法律名词及注释本文档所涉及的法律名词及其注释如下：- 建筑法：指《中华人民共和国建筑法》- 环保法：指《中华人民共和国环境保护法》- 建筑标准：指国家规定的建筑施工和设计的相关标准。
建筑设备安装识图与施工——给排水专业识图设计
室外地坪下，注意：此时水管的标高-1.5m是相对于楼内一层的楼面标高 ±0.00m，并非处于室外地坪下1.5m处。 ❖ (2) 水管(管径DN150)穿越室外阀门井，井内设置同等管径的闸阀。在建筑物 9轴墙穿入室内。经浮球阀，进入吸水池。 ❖ (3) 2台生活泵由吸水池中吸水，增压将水经水泵水管连接的大小头、柔性接 头、消声止回阀、闸阀等管件送至DN150水管当中，2台泵的2根DN150的水管汇 集为1根DN150的水管，是因为2台生活泵是一用一备的，所以不会出现2台水泵 同时运行的情况。这一点我们可以回阅水施-02中的设备表中的S3，备注中清 晰地说明了2台生活水泵一用一备。
建筑设备安装识图与施工— —给排水专业识图设计
第2章 给排水专业识图
给排水专业识图
内容提要 本章围绕本教材给出的某高层综合楼范例，介绍建筑设备中给排水专业 识图的有关内容，包括：给排水专业施工图识图图例、给排水专业施工 图图纸内容、常用给水、排水、消火栓、自动喷淋系统的主要组成部分 以及各系统工作流程。
图2 生活给水系统图在负一层的内容
第2章 给排水专业识图
3 生活给水系统施工图识图
在我们阅读完了生活给水系统图在负一层的内容，那么，这部分内容位于地下室的 什么位置？这部分管道与其他管道的相互关系怎样？水管穿越外墙是否需要什么防 水措施？这一系列问题我们可以在平面图中找到答案。
❖ 平面图中负一层内容的识图 ❖ (1) 图3所示，阀门井的中心位置
3.1 生活给水系统施工图识图准备
我们从本教材所提供范例的某综合楼整体情况开始分析，掌握整个建筑的特点，然后熟读设计说 明中的相关叙述，做好生活给水系统的识图准备。
给排水专业识图算量教程
种类： 1、普通套管； 2、防水套管；
刚性防水套管 柔性防水套管
1.4.4管道附件安装
水表：就是计量装置，应在有水量计量要求的 建筑物装设水表，住宅建筑应在配水管和分户 管上设置水表。
阀门：安装前应做强度和严密性试验。管径 ≤50mm，宜采用闸阀或球阀，管径＞50mm， 宜采用闸阀或蝶阀。
管件：管件是将管子联接成管路的零件。（大 小头、弯头、三通、四通等）
问题
1.防水套管的分类？ 刚性防水套管、柔性防水套管
2.管道的管径表示方法有几种？分别是什么？ 它们表示的是什么？
两种 ，DN公称直径 De外径
3.给水管常见材质及对应的连接方式是什么？ PP-R PVC —热熔连接 镀锌钢管—小于等于 DN100用螺纹连接；大于DN100用沟槽连接 铸 铁管—承插连接
1.6计算规则》
1.1给水系统分类
生活给水系统
•
生活给水系统是指供给居住建筑、公共建筑和工业企业建
筑内的饮用、盥洗、淋浴、冲洗等生活用水的给水系统。
• . 根据用水需求的不同，可再分为：饮用水（优质饮水）系统 、杂用水系统、
生产给水系统
•
生产给水系统是指供给工业生产用于冷却、洗涤等生产过
程所需的给水系统。
给水排水工程业务学习
广东地区服务内训
学习内容
给排水工程系统分类
系统安装方式介绍
识
图
计算规则
工程整体示意图
生活污水
工业废水
屋面雨水
室内排 水工程
室内给 水工程
给排水工程系统分类
生活给水 生产给水
消防给水
主要内容
1.1 给水系统分类》 1.2 给水系统组成》 1.3 给水方式》 1.4给水系统安装介绍》 1.5 施工图识读》
建筑水电安装识图与算量1.2 给排水识图
1.2.2 识图方法
施
工
图 的
某住宅楼给排水施工图
识
CAD 设计图一 在这里单击鼠标左键查看
读
方
法
《建筑水电工程计价》
1.2.2 识图方法
设
1.供水方式
计
2.管材及其连接方式
总
说
3.管道的施工要求
明
《建筑水电工程计价》
1.2.2 识图方法
1. 施工 说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.2.2 识图方法
系
1.标高
统
2.图例
图
3.管道的施工要求
《建筑水电工程计价》
1.2.2 识图方法
识 图 方 法
《建筑水电工程计价》
1.2.2 识图方法
识 图 方 法
《建筑水电工程计价》
2. 系统图
屋顶上设水平干管，为 上行下给式供水方式
立管
支管
《建筑水电工程计价》
3. 屋面平面图
《建筑水电工程计价》
Back
4. 三层平面图
《建筑水电工程计价》
5.卫生间大样图
《建筑水电工程计价》
《建筑水电工程计价》
1.2.2 识图方法
给
3. 施工详图
排
凡平面布置图、系统图中局部构造因
水
施
“给排水安装的识图与计算”
学习目标
1掌握给排水安装工程预算定额的适用范围、组成及使用要点； 2掌握给排水安装工程量的计算规则和计算方法； 3掌握给排水安装工程施工图预算和施工预算编制方法； 4熟悉金属管道刷油、保温工程量的计算及定额套用； 5理解所举给排水安装工程预算实例的整个计算过程。
学习重点
1给排水安装工程预算定额的使用； 2给排水安装工程量的计算方法； 3给排水安装工程施工图预算编制实例； 4给排水安装工程施工预算编制实例。
给排水安装工程量的计算
1、分室内给水、室外给水、室内排水、室外排水四个部分分别计算。 2、工程量计算内容可分为管道安装、用水器具和附属设备三类。管道工程量按施工图设计长度计算;其余按自然单位计算。
水 箱
泄水管
水表
3、设有贮水池、水箱和水泵的给水方式 特点：水泵能及时向水箱供水;可缩小水箱的容积。供水可靠;投资较大;安装和维修都比较复杂。 适用场所：室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压;且室内用水不均匀时采用。
水池
水箱
水泵
4、气压给水方式 特点：供水可靠;无高位水箱;但水泵效率低、耗能多。 适用场所：外网水压不能满足所需水压;用水不均匀;且不宜设水箱时采用。
气 压 水 罐
5、分区给水方式 特点：可以充分利用外网压力;供水安全;但投资较大;维护复杂。 适用场所：供水压力只能满足建筑下层供水要求时采用
水 箱
泄水管
水表
水池
室外给水管网水压线
2、给水管道附件
给水管道附件是安装在管道及设备上的启闭和调节装置的总称。 一般分为配水附件和控制附件两类。
室内给水系统的分类
室内给水系统按其供水对象的不同;基本可分为以下三类： 1生活给水系统 生活给水系统是指供给居住建筑、公共建筑和工业企业建筑内的饮用、盥洗、淋浴、冲洗等生活用水的给水系统。 2生产给水系统 生产给水系统是指供给工业生产用于冷却、洗涤等生产过程所需的给水系统。 3消防给水系统 消防给水系统是指供给建筑物消火栓及其他消防装置用水的给水系统。
