房建施工方案-v配电装置安装方案
配电柜安装施工组织设计方案
配电柜安装施工组织设计方案配电柜安装施工方案编制：审核：审批：目录1 工程概况 22 编制依据 23 施工准备和部署 24 施工工艺与方法 35 质量标准 86 成品保护 107 质量记录 118 安全消防措施 11成套配电柜安装方案1 工程概况本方案属成套配电柜安装方案。
配电柜总共71台。
所有配电柜均为金属材料制作，外表采用喷漆、喷塑或烤漆。
配电柜采取落地式安装。
2 编制依据2.1 电气施工图。
2.2 电气装置安装施工及验收规范。
2.3 《建筑电气通用图籍》（92DQ3）。
2.4 《建筑电气安装分项工程施工工艺标准》。
3 施工准备和部署3.1 施工准备3.1.1 材料要求：3.1.1.1 配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
3.1.1.2 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
3.1.1.3 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
3.1.1.4 基础槽钢用10#槽钢，应有产品合格证。
3.1.2 主要机具：3.1.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
3.1.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。
3.1.2.3 台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
3.1.3 作业条件：3.1.3.1 随土建结构预留好配电柜基础安装位置。
3.1.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。
3.1.3.3 安装配电柜时，抹灰、喷浆及油漆应全部完成。
3.2 施工部署主楼和西副楼的配电柜由水电一队安装，东副楼的配电柜安装由水电二队安装。
建筑电气工程施工方案
1 建筑电气工程施工方案1.1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装1.1.1施工准备1.1.1.1技术准备1、施工图纸、设备产品合格证等技术资料齐全。
2、施工方案、技术、安全、消防措施落实。
1.1.1.2材料要求1、设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。
实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。
2、设备有铭牌，注明厂家、型号。
3、安装使用材料：（1）型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。
（2）镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。
（3）其他材料，铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。
（4）配电箱体应有一定的机械强度，周边平整无损伤，铁制箱体二层底板厚度不小于1.5mm，阻燃型塑料箱体二层底板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆作好防腐处理。
（5）导线电缆的规格型号必须符合设计要求，有产品合格证。
1.1.1.3主要机具1、吊装机具：汽车吊、叉车、卷扬机、吊装龙门架、倒链、钢丝强、麻强索具等。
2、安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。
3、测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠等。
4、防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。
5、其他工具：桶、刷子、灰铲、工具箱、高凳等。
1.1.1.4作业条件1、盘柜屏台所有房间土建施工完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。
2、喑装配电箱随土建结构预留好安装位置。
3、明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。
4、土建基础位置、标高、埋件符合设计要求。
5、施工准备工作完，施工图纸、设备技术资料齐全。
施工组织、技术、质量安全措施完善。
电气安装施工方案
电气安装施工方案一、编制依据1.北京市怀柔区龙山新新小镇三期B1户型等6项施工图纸；2.北京市怀柔区龙山新新小镇三期B1户型等6项《施工组织设计》；3.有关施工规范规程、质量标准、图册、图集。
二、工程概况本工程为新建工程，本工程属于三类住宅建筑，独立住宅，地下一层，地上二层，结构形式为砖混结构，现浇混凝土楼板。
三、施工范围220/380V配电系统、建筑物防雷、接地系统及安全措施、有线电视系统、通讯系统、消防报警系统、家居安防系统（非可视对讲，红外报警等）。
1.配电系统1.1住宅建筑为三类建筑1.2负荷分类及容量：三级负荷1.3供电方式：采用TN-S三相五线制，（220/380V）电源电缆由小区变电所引至总配电箱，再由总配电箱引电缆直埋至户配电箱。
1.4照明配电：照明、插座均由不同的支路供电；除空调插座外，所有插座回路均设漏电短路保护、日光灯加功率因数补偿，COSφ≥0.9。
2.设备安装2.1低压配电系统图中标注的配电箱外型尺寸供订货和安装参考。
2.2住户配电箱底边距地1.0m暗装，配电箱及控制箱均底边距地1.2m嵌墙暗装。
2.3除注明外，开关、插座分别底边距地1.5m、0.3 m暗装。
厨房、卫生间内插座选用防潮、防溅型面板；有淋浴、浴缸的卫生间内开关、插座须设在2区以外、水泵等。
设备位置详见水、暖专业有关图纸，灯具安装高度在2.4m以下加PE线，所有室外灯均加地线，灯具与电气设备选型由甲方确定，所有电源插座均选用安全型插座。
3.导线选择及敷设3.1室外电源进线由上一级配电开关确定，本施工只预留配管。
3.2住宅干线均穿SC钢管埋地敷设至户电度表箱。
3.3照明支线选用BV-500V聚氯乙烯绝缘铜芯导线，所有支线均穿套接紧定式镀锌钢管在地板内，墙内和屋顶现浇板内暗敷设导线截面和管径详见系统图。
3.4楼梯附近所有管线均应沿墙敷设在楼板内。
平面图中仅为示意性表示。
3.5通讯管线采用5类线，穿SC20钢管保护。
建筑土木—电气装置安装工程施工方案(变压器、高低压控制柜安装
建筑土木—电气装置安装工程施工方案一、编制说明及依据(一)、《郑州大学主校区电力增容施工项目—招标文件》(二)、施工图及技术规范要求(三)、国家现行的有关法律、法规、强制性标准及规范GBJ50026-93《建筑工程施工质量验收统一规范》GB50016-2006《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程电气设备交接试验标准》GB50150-2006《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程盘柜及二次回路接线施工及验收规范》二、工程概况及工程特点(一)、工程名称：州大学主校区电力增容施工项目。
（二）、工程概况：校内电缆、高低压柜、变压器的安装施工、敷设、测试、开通等；原有部分变压器、高低压柜拆除与改造；与供电部门、市政部门协调办理供电方案、供电协议、高压供用电合同等相关手续，完成供电部门验收直至安全送电等。
(三)、工程特点1、工期紧，本工程要求工期紧，所以施工时要与土建、工艺等各专业紧密协调的配合，做好施工前期工作。
2、设备自动化程度高，是安装精度和质量要求最严的设备，须重点控制施工过程。
3、施工过程中，平衡穿插、流水作业。
（一）、施工方案及技术措施1、工程概况郑州大学主校区内校内电缆、高低压柜、变压器的安装施工、敷设、测试、开通等；原有部分变压器、高低压柜拆除与改造；与供电部门、市政部门协调办理供电方案、供电协议、高压供用电合同等相关手续，完成供电部门验收直至安全送电等。
2、施工前准备工作2.1技术准备工作施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。
然后要根据工程特点编制施工方案，并编排进度计划。
根据施工方案提出材料计划，并向施工人员下达详细的技术交底。
2.2现场准备工作因本工程场地比较特殊，所以现场施工技术人员、材料人员需与建设（监理）和建设单位密切配合，做到材料随用随进。
【施工方案】变配电设备安装施工方案
变配电设备安装施工方案一. 变配电设备安装施工方案编制依据1. 设计院提供的设计施工图纸2. 设计院设计施工图纸中所列的有关标准图集及说明3. 北京市《建筑设备安装分项工程施工工艺标准》4。
《电气装置安装工程施工及验收规范》5. 《电气装置安装工程母线装置施工及验收规范》6. 《电气装置安装工程电力变压器施工及验收规范》7。
《电气装置安装工程盘、柜及二次回路接线施工及验收规范》8。
《电气装置安装工程电气设备交接试验标准》二. 施工体系2。
1 施工部署2。
2 管理组织机构2。
3 主要施工用机具汽车吊、汽车、卷扬机、机动调配、吊链、三步塔、道木、钢丝绳、滚木(杠）、倒链、砂轮机、电气焊机、电锤、电钻、工作台案、台虎钳、电工工具、绝缘手动工具、高压防护装置、钢卷尺、板尺、卡尺、水平仪、水平尺、对讲测试器、对讲机（通讯工程）、摇表、万用表、电流表、电桥及试验仪器等2.4 劳动力安排（略）2.5 施工进度计划(略）三。
变配电设备安装工程技术方案3.1 施工准备3.1.1 施工前熟悉与本安装工程有关的设计图纸及资料，认真研究设计图纸的设计内容及施工要求,对设计施工图纸中选用的电气设备和主要材料等进行详细准确的统计，并报有关部门审核。
3.1.2 认真细致地了解施工现场情况，准备好施工工具、材料及人员的调配，以及安装调试所需的技术资料、仪器、仪表及试验工具等。
3.1.3 根据分项工程，编制好技术交底资料，对施工人员进行技术交底,认真讲解技术要求，技术标准及施工方法，并有书面资料。
3.1。
4 熟悉有关电气工程的技术规范及施工工艺标准.3.1。
5 认真研究、改革创新、积极使用新工艺、新方法、提高工程质量、降低施工成本。
3.1.6 施工准备阶段流程图:3.2 施工工艺施工全过程可分为两个阶段:设备安装阶段、试验调试阶段。
3.2.1 变压器安装工程3.2.1。
1 变压器安装流程图：3.2。
1.2 变压器的搬运变压器的搬运是一个非常重要的环节。
kV屋外配电装置安装

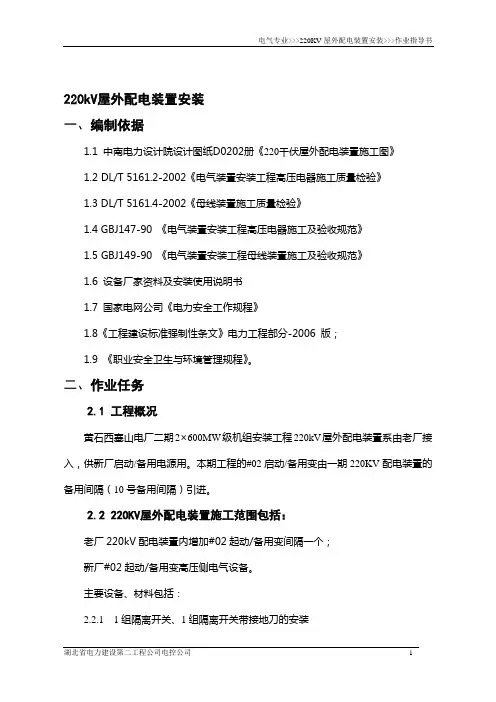

220kV屋外配电装置安装一、编制依据1.1中南电力设计院设计图纸D0202册《220千伏屋外配电装置施工图》1.2 DL/T 5161.2-2002《电气装置安装工程高压电器施工质量检验》1.3 DL/T 5161.4-2002《母线装置施工质量检验》1.4 GBJ147-90 《电气装置安装工程高压电器施工及验收规范》1.5 GBJ149-90 《电气装置安装工程母线装置施工及验收规范》1.6 设备厂家资料及安装使用说明书1.7国家电网公司《电力安全工作规程》1.8《工程建设标准强制性条文》电力工程部分-2006 版；1.9 《职业安全卫生与环境管理规程》。
二、作业任务2.1 工程概况黄石西塞山电厂二期2×600MW级机组安装工程220kV屋外配电装置系由老厂接入，供新厂启动/备用电源用。
本期工程的#02启动/备用变由一期220KV配电装置的备用间隔（10号备用间隔）引进。
2.2 220KV屋外配电装置施工范围包括：老厂220kV配电装置内增加#02起动/备用变间隔一个；新厂#02起动/备用变高压侧电气设备。
主要设备、材料包括：2.2.1 1组隔离开关、1组隔离开关带接地刀的安装包括：GW10-252W不接地型隔离开关1组，GW10-252DW单接地型隔离开关1组，以上隔离开关均由西安西电高压开关有限责任公司生产。
2.2.2 1组六氟化硫断路器的安装型号为：LW25A-252，西安西电高压开关有限责任公司生产。
2.2.3 1组LVBT-220W3型电流互感器，由江苏思源赫兹互感器有限公司生产2.2.4 1组电压互感器，型号及厂家详见设计院设计变更单2.2.5 1组Y10W5-216/562型氧化锌避雷器的安装，由西安西电避雷器有限公司生产。
2.2.6 4只ZSW-252/12型支柱绝缘子的安装2.2.7 软母线及设备引下线的安装软导线为LGJ-500/35，导线共320m。
三、作业准备及作业环境条件3.1 施工人员配置及要求3.1.1 人员组织：项目负责人宋海兵安全员熊运海作业组长周振技术员肖淼高压电气安装工付建杰李勇李铭焊工周振刘泉起重工邓亚明辅助工6人3.1.2 施工人员必须具备技术等级合格证方可上岗，辅助工在上岗前需进行针对性的技术安全培训。
配电施工方案
配电施工方案一、项目背景1.1 项目概况本项目是某地区新建商业综合楼的配电系统施工，涉及到整栋建筑的电力供应和配电设备安装。
1.2 目标要求确保配电系统安全、稳定，满足商业综合楼各种用电需求，提高电力利用效率，保障建筑内电器设备正常运行。
二、施工准备2.1 施工前准备•制定详细的施工计划和时间表•购买符合标准的电缆、配电箱、开关等材料•确保施工人员拥有相关资质和技术经验2.2 安全准备•按照相关安全法规配备劳动防护用具•进行现场安全检查，消除施工隐患•设置明显的安全警示标志和指示牌三、施工流程3.1 电缆敷设•根据建筑结构设计电缆走向，并确保敷设平整、整齐•在敷设过程中注意与其他管线的交叉、避让，并保护电缆不受外部损坏3.2 配电箱安装•根据设计图纸确定配电箱的安装位置•良好接地，紧固稳固，连接牢靠，保证运行安全3.3 开关插座安装•合理布局各个开关插座位置，便于使用•保证接线正确，开关正常、灵敏四、质量控制4.1 施工中检查•检查电缆铺设情况，保证无破损、捆绑整齐•检查配电箱、开关插座安装质量，保证连接牢固、线头无漏电4.2 施工后验收•进行全面的配电系统验收，检查各个部件是否符合标准要求•确保配电系统运行正常、无漏电、无短路等安全隐患五、施工总结5.1 成果展示通过本次配电施工，商业综合楼的配电系统已经完工，整体运行正常，为建筑内各种用电需求提供了可靠保障。
5.2 经验总结•严格按照施工计划和标准执行•定期进行安全检查，及时消除安全隐患•各工序质量检查把关，确保施工质量六、未来展望根据本次配电施工的经验和总结，不断优化施工流程和质量控制手段，提高配电系统施工效率和质量，为更多商业综合楼的电力供应提供可靠保障。
以上是关于配电施工方案的相关文档，祝项目圆满成功！。
完整版 220v配电装置安装方案
220KV屋外配电装置施工技术措施XX工程公司年月日1.工程概况：X自备电厂工程220kV配电装置采用双母线一个半断路器接线，三列式布置，Ⅰ、Ⅱ母线为φ250/230铝合金管型架空母线,跨线采用双分裂LGKK-600mm2和LGJQT-1400mm2型导线。
主变压器至升压站架构引线采用四分裂LGJ-300/40型导线,SF6开关为HPL550P2型开关，ABB产品；CT为SAS550型、PT为TYD3-500型,西安电容器厂产品；隔离开关为GW16和GW17型，平顶山高压开关厂产品；电抗器型号为BKDJ-50000/500型和中性点电抗器XKD-1386/110型，西安变压器厂产品。
2.作业环境及施工准备：1）场地平整，土建施工完毕，基础架构经验收合格。
电源布置充分、合理。
2）设备到货齐全。
3）绝缘子串及支柱绝缘子试验合格。
4）施工图纸及相关资料齐全。
5）施工作业指导书审批完毕，安全及技术交底双签字完毕。
6）施工所用工器具准备齐全，计量器具经检验合格。
3.软母线安装：3.1绝缘子串组装:1)绝缘子串在安装前,要进行检查,耐压试验合格,瓷件完整无裂纹,胶合处填料完整,结合牢固。
2)绝缘子的安装应符合下列要求:⑴悬式绝缘子串应与地面垂直，V型绝缘子串每串所受张力应均匀。
⑵绝缘子串组合时,连接金具的螺栓、销钉及锁紧销应完整，其穿向应一致，耐张绝缘子串的碗口应朝上。
⑶弹簧销应有足够的弹性，开口销必须分开，开口角度为60～90度，严禁用线材及铅丝代替。
⑷均压环、屏蔽环等保护金具应安装牢固，位置正确，绝缘子串吊装前应清理干净。
⑸绝缘子串第10、20、30片为兰色，其余为白色。
⑹搬运绝缘子时应轻拿轻放，不得损坏。
3.2.软母线架设：1)软母线不得有扭结、松股、断股和其他明显的损伤或严重腐蚀等缺陷，扩径导线不得有明显凹陷或变形。
2)采用的金具除应有质量合格证件外，还应进行下列检查；⑴规格相符，零件配套齐全，组装顺畅。
安置房配电工程施工方案
安置房配电工程施工方案1. 引言安置房配电工程施工方案是为了保障安置房内电力系统的正常运行和供电安全，确保居民的用电需求得到满足。
本文档将针对安置房配电工程进行详细的施工方案说明。
2. 工程概述安置房配电工程的主要目标是布置合理、安全的电力系统，包括供电主干线、配电线路以及电力设备的安装和调试。
工程内容包括但不限于：•供电主干线设计与布置•配电箱的选型和安装•配电线路走向规划•电线、插座、开关等配电材料的采购和安装•灯具和照明系统的设计与布置•地址码设置和设备编号管理3. 施工流程3.1 供电主干线设计与布置根据安置房的用电需求和建筑结构，确定供电主干线的起点和终点，并且确定供电线径和敷设路径。
供电主干线的敷设应符合国家电力设备安装标准，确保电力供应的可靠性和安全性。
3.2 配电箱的选型和安装根据安置房的用电负荷和供电方式，选取适当的配电箱，并将其安装在合适的位置，以便方便进行电力管理和维护。
安装前应检查配电箱的质量和性能，并按照规范要求进行接线和接地操作。
3.3 配电线路走向规划根据安置房的结构和用电需求，规划配电线路的走向和敷设路径。
要考虑线路的合理布局，减少线路长度和功率损耗，确保不同用电设备之间的互不干扰。
3.4 电线、插座、开关等配电材料的采购和安装根据配电线路设计需求，采购符合标准的电线、插座、开关等配电材料，并按照设计方案进行安装。
在安装过程中，需要注意保持线路的整洁和良好的绝缘性能，确保电力供应的安全可靠。
3.5 灯具和照明系统的设计与布置根据安置房的照明需求和布局，设计合适的灯具和照明系统。
考虑到节能和舒适性的原则，选择合适的灯具和灯具布置方案，同时确保照明系统的可靠性和安全性。
3.6 地址码设置和设备编号管理为了方便管理和维护，对安置房内的电力设备进行地址码设置和设备编号管理。
确保设备的唯一性和易于查找，并建立相应的档案资料。
4. 施工验收标准安置房配电工程施工完成后，需要进行施工验收。
完整版 配电箱安装工程施工方案
配电箱安装工程施工方案XX工程公司年月日一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。
2、安装配电箱所需的木砖及铁件巳预埋。
3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。
4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。
暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。
5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。
（二）材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。
低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。
2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。
低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。
3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。
然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。
各种断路器进行外观检验,调整及操作试验。
4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。
5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。
（三）主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。
2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。
二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
续表（二）低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
（三）照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测四、操作工艺（一）配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。
配电箱(柜)安装施工方案(详细版本)
配电箱（柜）安装施工方案第一章编制依据1、《建筑电气施工质量验收规范GB50303-2002》2、《建筑工程施工质量验收统一标准GB50300-2001》3、《电气装置安装工程电气设备交接试验标准GB50150》4、《电气装置安装工程施工及验收规范GB50254-96》5、《电气装置安装工程施工及验收规范GB50255-96》6、《电气装置安装工程施工及验收规范GB50256-96》7、《电气装置安装工程施工及验收规范GB50257-96》8、《05D3电气电力与照明配电装置标准图集》第二章施工准备1、材料要求：（1）铁制配电箱（柜）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
（2）塑料配电箱（柜）：箱体应有一定的机械强度。
周边平整无损伤，塑料二层底板厚度不应小于5mm，并有产品合格证。
（3）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
（4）绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
（5）其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。
2、主要机具：（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。
（3）台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
3、作业条件：（1）随土建结构预留好暗装配电箱的安装位置。
（2）预埋铁架或螺栓时，墙体结构应弹出施工水平线。
（3）安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
电气建筑安装工程方案范本
电气建筑安装工程方案范本一、工程概况为了满足建筑项目的用电需求，安装电气设备和系统，本工程拟对建筑物内的电气系统进行规划和安装。
本工程的建设地点为XX市XX区XX街XX号，总建筑面积为XXXX平方米，主要用途为商业综合体。
本工程的主要内容包括供电系统、配电系统、照明系统、消防报警系统、通信网络系统等。
建设单位委托本公司承担该项目的电气建筑安装工程设计与施工任务。
二、工程内容1. 供电系统供电系统是本工程的基础设施之一，其设计与施工将直接影响到建筑物的稳定供电。
根据建筑物的用电负荷需求，我们将设计并安装一套符合国家标准的高压供电系统。
该系统包括变电站、开关设备、电缆线路等，并采用可靠的设备和材料，以确保建筑物内各个区域都能得到稳定的供电。
2. 配电系统配电系统是将电能从供电系统分配给建筑物内各个用电设备的重要环节。
我们将设计并安装一套符合建筑物用电需求的配电系统，包括主配电室、分配箱、插座插头等设备，并按照规范要求进行安全接地和防雷接地设计。
同时，我们将使用高质量的电缆线路和开关设备，以确保配电系统的可靠性和安全性。
3. 照明系统照明系统是建筑物内的重要设施，对于营造良好的视觉环境和提升建筑物的品质至关重要。
我们将设计并安装一套节能高效、舒适柔和的照明系统，采用LED灯具和智能控制技术，以提高照明质量的同时降低能耗。
此外，我们还将考虑不同区域的照明需求，进行合理的光照设计和灯具布置，以满足不同场景下的照明需求。
4. 消防报警系统消防报警系统是建筑物内的重要安全设施，对于保障人员生命财产安全具有重要意义。
我们将设计并安装一套符合国家消防规范要求的消防报警系统，包括火灾报警器、烟感应器、手动火警按钮等设备，并与建筑物的联动控制系统进行深度整合，以实现对火灾和烟雾等危险因素的快速监测和报警。
5. 通信网络系统通信网络系统是建筑物内的重要信息基础设施，对于实现信息传输和管理具有重要意义。
我们将设计并安装一套先进的通信网络系统，包括室内电话、有线网络和无线网络等设备，并确保其与外部通信网络的连通性和稳定性。
3.35KV配电装置安装施工方案
目录一、编制依据 (1)二、工程概况 (1)三、施工组织 (1)四、施工方案 (2)1、施工前的准备工作 (2)2、设备开箱检查 (3)3、开关柜就位 (3)4、开关柜安装 (4)5、高压开关柜调整 (5)五、质量要点 (5)六、安全措施 (7)七、文明施工及环境保护 (7)附录1：工序流程图 (9)附录2：施工工器具表（表2） (10)一、编制依据1.1、东营（胜利）城卫分布式光伏示范区20兆瓦工程施工招标文件。
1.2、东营（胜利）城卫分布式光伏示范区20兆瓦工程施工承包合同文件。
1.3、开关柜厂家安装技术说明。
1.4、技术质量标准、规范。
1.5、表1二、工程概况东营（胜利）城卫分布式光伏示范区20兆瓦项目（以下简称本工程）规划容量为20MWp。
项目建设地位于山东省东营市垦利区胜利油田孤东十万亩土地开发项目区东营金润盐化有限责任公司初级蒸发区水池，坐标为北纬37°56'29.8"，东经119°0'21.7"，海拔高度0m，项目规划容量为20MWp。
本工程装机容量为20MWp，采用分区发电、集中并网方案。
光伏组件是光伏发电系统的核心部件，其各项参数指标的优劣直接影响着整个光伏发电系统的发电性能。
通过比较，本工程电池组件选270Wp多晶双玻硅电池组件，逆变器选用1250kW光伏并网逆变器。
光伏组件采用固定式安装形式，结合建设方意见，电池方阵的固定倾角为26 。
本工程系统综合效率取80％，由计算可得，本工程25年总发电量约为64749万kW· h，25年年平均发电约2589.96万kW· h，平均年利用小时数为：1112小时。
本工程容量为20MWp，本期建设开关站一座，站内35kV侧采用单母线接线方式，并建设1回35kV出线接至系统侧。
本期将16个发电单元组按照每8个发电单元组为一组，通过2回35kV集电线路接入35kV母线上，再通过1回35kV出线接入系统。
配电箱安装工程施工方案
配电箱安装工程施工方案一、埋管穿线安装工程1、工艺流程：弹线定位→加工管弯→安装盒箱→暗敷管路→穿线→配电箱安装2、弹线定位：1）根据设计图要求，在墙面确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。
2）根据设计图灯位要求，进行测量后，标注出灯头盒的准确位置尺寸。
3）墙面剔槽稳埋开关盒弹线。
根据设计图要求，在砖墙需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。
3、加工管弯：1）阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行。
2）热煨法：用加热器具均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。
不得因煨弯使管出现烤伤、变色、破裂等现象。
4、隐埋盒、箱：1）盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定。
2）砖墙隐埋盒、箱：A、剔洞隐埋盒、箱，再接短管：按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。
洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。
依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆凝固后，再接短管入盒、箱。
B、顶板隐埋灯头盒：埋灯头盒。
根据设计图标注出灯位的位置尺寸，先打孔，然后由下向上剔洞，洞口下小上大。
将盒子配上相应的固定体放入洞中，并固定好吊板，待配管后用高标号水泥砂浆稳埋牢固。
二、配电箱(柜)安装工程1）设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。
柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。
箱门接地应采用软铜编织线，专用接线端子。
小区10kV配电安装工程施工方案
**小区10kV配电安装工程施工方案施工单位：湖北**电业有限公司编制日期：2014年08月1日目录编制依据 (4)编制说明 (5)第一章工程概况 (6)第二章施工总体部署 (9)第一节施工组织机构设置 (9)第二节施工阶段总体部署 (10)第三章施工准备 (12)第一节技术准备 (12)第二节施工组织准备 (12)第三节施工机械的选择配备 (12)第四节施工劳动力计划 (14)第五节进度计划的控制 (14)第四章施工工艺及主要施工流程 (14)第一节施工顺序 (17)第二节施工工艺流程 (18)第五章主要施工案 (20)第一节电缆敷设安装施工方法及施工要点 (20)第二节高、低压配电柜安装施工方法及施工要点 (22)第三节变压器施工方法及施工要点 (25)第四节接地系统施工方法及施工要点 (26)第五节电气安装系统调试要求 (27)2第六章质量保证措施 (28)第七章安全施工保证措施 (29)第八章安装工程质量管理体系 (32)第一节质量保证体系 (32)第二节质量管理制度 (34)第三节项目质量责任制度 (35)第四节施工人员控制保证措施 (35)第五节材料供应控制保证措施 (36)第六节施工机具控制保证措施 (36)第七节施工方法控制保证措施 (36)第八节成品、半成品保护措施 (37)第九节质量文件管理与控制 (37)第九章安全生产管理与控制 (38)第一节管理目标 (38)第二节安全管理措施 (38)第三节预防事故的措施 (39)第四节现场消防、保卫措施 (40)第十章文明施工和环境保护 (40)第一节文明施工组织管理措施 (40)第二节环境保护措施 (42)3编制依据1.**小区变配电工程及10KV 电缆线路工程设计图纸。
2.**小区10KV 电缆线路及高压开关柜低压配电柜变压器安装工程技术文件。
3.国家现行变配电安装工程施工及验收规范及质量检验评定标准。
4.本公司ISO9002 质量手册、程序控制文件及作业指导书。
住宅楼电气施工方案
住宅楼电气施工方案一、前言住宅楼的电气施工方案是确保建筑物内电器设备正常运行的重要环节。
本文档将详细介绍住宅楼电气施工的各项内容，包括设计要求、安装流程、材料选择等方面。
二、设计要求1.住宅楼电气设计应符合国家相关标准规范，确保安全可靠。
2.设计应考虑住宅楼的用电需求，合理配置电器设备。
3.电路设计应合理布局，确保供电均匀且方便维护。
4.设计应考虑节能环保因素，采用节能设备和控制装置。
三、施工流程1. 布线1.根据设计要求，确定电路布置方案。
2.布线前需进行现场勘测，确保符合设计要求。
3.进行线槽或穿墙布线，保证线路美观和安全。
2. 配电箱安装1.根据设计图纸确定配电箱的位置。
2.安装配电箱并连接主干线路。
3.确认配电箱接地正常。
3. 开关插座安装1.根据设计要求安装开关和插座。
2.确保开关插座的位置合理，方便使用。
4. 照明设备安装1.安装吊灯、壁灯等照明设备。
2.连接电路并进行测试，确保照明设备正常运行。
5. 安全设备安装1.安装漏电保护器、过载保护器等安全设备。
2.确保安全设备连接正确，保障住宅楼电气安全。
四、材料选择1.电线：选用规格符合国家标准的金属电线，耐热、耐压性能好。
2.开关插座：选择品质好、功能齐全的开关插座产品。
3.配电箱：选用标准合格、安全可靠的配电箱。
4.照明设备：选择能源效率高、寿命长的照明设备。
5.安全设备：选用专业品牌的安全设备，保障电气安全。
五、施工注意事项1.施工前要对电气设备进行检测，确保产品质量合格。
2.操作人员应具备专业电气施工证书，确保施工质量。
3.施工过程中应注意安全，严禁违章操作。
4.施工完成后需对电气设备进行全面测试，确保设备正常运行。
六、总结住宅楼电气施工方案是一个综合性、系统性的工程，需要设计人员和施工人员的密切配合，确保项目顺利完成。
通过本文档的介绍，相信读者对住宅楼电气施工有了更深入的了解，希望能对相关从业者有所帮助。
以上就是本文档的内容，谢谢阅读。
电气部分安装施工方案
电气部分安装施工方案在建筑工程中，电气部分的安装施工是至关重要的一环。
本文将重点介绍电气部分的安装施工方案，包括施工流程、注意事项及质量控制等内容。
1. 施工前准备在进行电气部分的安装施工前，需要做好以下准备工作：•绘制详细的电气布置图纸•确定好每个设备、线路的位置•准备好必要的工具和材料•确保施工人员具备相关电气安装工作的技能和资质2. 施工流程电气部分的安装施工一般包括以下步骤：2.1 布线根据电气布置图纸，进行电线的布置，并留好预留孔。
2.2 安装配电箱安装配电箱，并与布线连接，确保接线正确，没有短路。
2.3 安装开关插座根据电气设计要求，安装开关插座，注意连接正确，固定牢固。
2.4 灯具安装安装灯具，并连接好电源线，注意灯具的固定及安全性。
2.5 接地处理确保各电气设备都进行了接地处理，保证电气安全。
3. 注意事项在进行电气部分的安装施工时，需要注意以下事项：•严格按照设计图纸要求安装，确保符合标准。
•注意安装过程中的安全措施，避免发生安全事故。
•检查每个设备、线路的连接是否正确，确保电气设备的正常使用。
•注意施工现场的清洁和整洁，保持施工环境良好。
4. 质量控制为了保证电气部分的安装质量，需要进行严格的质量控制：•定期检查施工质量，确保符合设计要求。
•对施工过程中的问题及时处理，做好记录和整改。
•做好施工记录和验收，确保电气部分的安装质量达标。
结语电气部分的安装施工是建筑工程中不可或缺的一部分，一个良好的电气安装施工方案能够保证建筑物电气设备的安全性和可靠性。
施工人员在进行电气部分的安装时，务必要严格按照要求进行，确保质量过关，保障工程的顺利进行。
住宅供配电施工方案
住宅供配电施工方案项目概述本住宅供配电施工方案旨在为某住宅小区的供配电系统施工提供详细的规划和操作步骤。
工程涉及范围包括从电源接入点至各个住宅单元的低压配电系统，包括电缆线路、配电箱、开关设备等的安装和调试。
设计依据国家及地方有关供配电的设计规范和安全标准住宅小区的整体规划和建筑设计图纸供电局或相关电力部门的接入要求业主或设计单位的特定要求施工准备编制详细的施工计划，明确各阶段的任务和时间节点组织施工队伍，确保人员资质和数量满足施工需求准备所需的材料、设备、工具和机械与供电局或相关电力部门沟通协调，确保施工期间不影响周边区域的正常供电材料设备电缆、电线、母线槽等导体材料配电箱、开关、插座等配电设备支架、固定件、连接件等辅助材料必要的施工机械和工具施工流程现场勘查，确定电缆线路走向和设备安装位置电缆沟、电缆桥架的施工电缆的敷设和连接配电箱、开关设备的安装系统调试和测试整理施工现场，清理废弃物质量标准所有材料、设备应符合国家及行业标准，并具备相应的质量证明文件施工过程中的隐蔽工程应有详细的施工记录和质量检测报告系统调试和测试应符合设计要求，确保供电的稳定性和安全性安全措施施工现场应设置明显的安全警示标志，确保施工人员的安全施工人员应佩戴安全防护用品，如安全帽、手套、绝缘鞋等施工过程中应确保电源的安全，避免触电事故定期进行安全培训和演练，提高施工人员的安全意识工程验收在施工完成后，应组织相关部门进行验收，确保施工质量符合设计要求验收内容包括但不限于材料质量、设备安装、系统调试等方面验收过程中发现的问题应及时整改，直至达到验收标准经验收合格后，方可交付使用，并办理相关交接手续本住宅供配电施工方案旨在为施工提供全面的指导和保障，确保施工质量和安全。
在施工过程中，应严格遵守相关规范和要求，确保施工质量和安全。
同时，加强与相关部门的沟通和协调，确保施工顺利进行。
配电箱安装施工方案
配电箱安装施工方案1．施工程序施工准备→配电箱检查→弹线定位→安装配电箱→绝缘检测→验收2．施工准备配电箱安装所需机具满足施工需要、材料充足、人员配备齐全，同时完成配电箱安装技术交底。
3．配电箱检查验收配电箱安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，满足设计规范要求。
4．配电箱安装（1）配电箱应安装在安全、干燥、易操作的场所，暗装时底口距地1.6m，明装时底口距地1.6m。
在同一建筑物内，同类箱的高度应一致，允许偏差为10mm。
（2）安装配电箱所需的木砖及铁件等均应预埋。
挂式配电箱应采用金属膨胀螺栓固定。
（3）配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地。
PE线不允许利用盒、箱体串接。
（4）配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。
盘面引出及引进的导线应留有适当余量，以便于检修。
（5）导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。
如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。
（6）配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。
（7）接零系统中的零线应在箱体引入线处或末端做好重复接地。
（8）零线线在配电箱上应用端子板分路，零线端子板分支路排列位置，应与熔断器相对应。
（9）配电箱上的母线应套上有黄（A相），绿（B相），红（C 相），黑（D相）等颜色色带，双色线为保护地线（黄绿，也称PE 线）。
（10）配电箱上电具、仪表应牢固、平正、整洁，间距均匀，铜端子无松动、启闭灵活，零部件齐全。
5．弹线定位根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位。
通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。
（1）明装配电箱明装配电箱采用铁架固定和金属膨胀螺栓固定固定两种方式，具体采用何种方式根据配电箱内随机文件确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.软母线安装：3.1绝缘子串组装:1)绝缘子串在安装前,要进行检查,耐压试验合格,瓷件完整无裂纹,胶合处填料完整,结合牢固。
2)绝缘子的安装应符合下列要求:⑴悬式绝缘子串应与地面垂直，V型绝缘子串每串所受张力应均匀。
⑵绝缘子串组合时,连接金具的螺栓、销钉及锁紧销应完整，其穿向应一致，耐张绝缘子串的碗口应朝上。
⑶弹簧销应有足够的弹性，开口销必须分开，开口角度为60～90度，严禁用线材及铅丝代替。
⑷均压环、屏蔽环等保护金具应安装牢固，位置正确，绝缘子串吊装前应清理干净。
⑸绝缘子串第10、20、30片为兰色，其余为白色。
⑹搬运绝缘子时应轻拿轻放，不得损坏。
3.2.软母线架设：1)软母线不得有扭结、松股、断股和其他明显的损伤或严重腐蚀等缺陷，扩径导线不得有明显凹陷或变形。
2)采用的金具除应有质量合格证件外，还应进行下列检查；⑴规格相符，零件配套齐全，组装顺畅。
⑵表面光滑、无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷。
镀锌层不应有剥落和锈蚀等现象。
⑶线夹船型压板与导线接触面应光滑平整。
悬垂线夹的转动部分应灵活。
⑷金具表面必须光洁，无毛刺和凹凸不平之处。
3)软母线与金具的规格及间隙必须匹配,并应符合现行国家标准。
4)软母线与线夹连接应采用液压压接。
5)放线过程前应铺好彩条布，导线不得与地面磨擦。
并对导线严格检查,当有下列情况之一者不得使用:⑴导线有扭结、断股和明显松股者。
⑵同一截面处损伤面积超过导电部分总截面的5%6)切断导线可用手锯或无齿锯,端头应整齐并加以绑扎, 应无毛刺并与线股轴线垂直。
压接导线前需要切割铝线时应用手锯，并严禁伤及钢芯（当锯到铝线直径的2/3时，应用手将其掰断）。
导线下线一次成功。
7)软母线压接时,导线的端头深入线夹的长度应达到规定的长度,设备线夹的压接方向应由铝管终端向导线引出的方向进行。
耐张线夹由铝管口向钢销拉环方向压接。
8)软母线和各种连接线夹连接时,均符合下列规定:⑴导线及线夹接触面均应清除氧化膜，并用汽油或丙酮清洗，清洗长度不应小于连接长度的1.2倍,导电接触面涂以电力复合脂。
⑵软导线线夹与电器接线端子连接时，连接孔直径距离按硬母线连接规定，连接螺栓配套使用，并露出2-3扣。
9)液压压接前,应先进行试压,合格后方可进行施工压接,试件应符合下列规定：⑴耐张线夹每种导线取试件两件。
⑵设备线夹、T型线夹、跳线线夹每种取试件一件。
⑶压接结果应符合规定。
10)液压压接导线时应符合下列规定：⑴压接用的钢模必须与被压管配套,液压钳应与钢模匹配。
⑵扩径导线与线夹压接时，应用相应的材料即芯棒将扩径导线中心的空隙填满。
⑶压接时必须保持线夹的正确位置，不得歪斜，相邻两模间重叠不应小于5mm。
⑷外露钢管的表面及压接管口应涂以防锈漆。
⑸压接后六角形对边尺寸应为0.866D,当任何一个对边尺寸超过0.866D+0.2mm时,应及时更换钢模或加衬垫处理。
（D为接续管外径）⑹压接后随即检查外观质量，并要求处理飞边、毛刺，应锉平并用砂布磨光，压接后弯曲度不应大于2%，超过后允许校直，但不得使压接管口附近导线发生隆起或松股，压接管不得有裂纹或严重锤痕。
导线的压接工作应由经过培训合格得人员担任11)连接螺栓应用力矩扳手紧固。
12) 母线双分裂间隔棒配置原则：各跨距中心线和跳线约6m设一个，连接到设备的引下线和设备之间的连接线约2m设一个，在耐张线夹，T型线夹及设备线夹附近的适当位置（约0.5m处）设一个。
13)母线弛度应符合设计要求,其允许误差为+5%--2.5%,同一挡距内三相导线的弛度应一致,相同布置的分支线宜有同样的弯度和弛度。
14)扩径导线的弯曲度,不应小于外径的30倍。
15)线夹螺栓必须均匀拧紧,螺栓长度除可调金具外,宜露出螺母2-3扣。
16)母线跳线和引下线安装后,应呈似悬链状自然下垂,其与架构的最小距离应大于3.8米17)软母线与电器接线端子连接时不应使电器接线端子超过允许的外加应力。
18)具有可调金具的母线,将可调金具放于中间位置,在母线安装完毕之后，必须将可调金具的调节螺母拧紧。
3.3管母线安装：1）绝缘子串的组装与软导线的相同，v型绝缘子串每串所受张力应均匀。
2）管母线的联结⑴管母补强衬管的纵向轴线应位于焊口中央，衬管与管母的间隙应小于0.5mm。
⑵管母的端头应打坡口，坡口角度65°～75°，对口间隙3～5mm。
⑶施焊前，焊工必须经过考试合格。
3)焊接后的检验标准⑴母线对接焊缝上部应有2～4mm的加强高度。
⑵焊缝表面光洁，应无肉眼可见的凹陷，裂纹，气孔夹渣等缺陷。
⑶焊缝咬边深度不得超过母线壁厚的10％，长度不超过焊缝长度的20％。
4)管母线架设⑴检查连接金具全部连接正确，牢固，开口销齐全，并已开口。
⑵金具表面应光滑，无伤痕，无裂纹，无砂眼，锈蚀，滑扣等缺陷，锌层不应剥落。
⑶管母应采用多点吊装，不得伤及母线。
⑷母线终端的防晕装置焊接牢固，表面应光滑，无毛刺，无凹凸不平。
⑸同相管段应在同一轴线上，三相母线管段轴线应平行。
4.电抗器安装1)设备安装前，土建应具备的条件。
⑴砼基础及构架达到允许安装的强度，焊接构件的质量符合要求。
⑵预埋件及预留孔符合设计，预埋件牢固。
⑶具有足够的施工用场地，道路通畅，场地清理干净。
2)安装前的检查⑴油箱及所有附件齐全，无锈蚀及机械损伤，密封应良好。
⑵油箱箱盖联结螺栓应齐全，紧固良好，无渗漏。
⑶充油套管的油位正常，无渗漏，瓷体无损伤。
3)器身检查⑴器身检查应符合下列规定①周围空气温度不低于0℃,器身温度不低于周围空气温度。
②当空气湿度小于75％时，器身暴露在空气中的时间不得超过16h。
③空气相对湿度或露空时间超过规定时，必须采取相应的可靠措施。
时间计算规定：带油运输的电抗器，由开始放油时算起，不带油运输的电抗器，由揭开顶盖或打开任一堵塞算起，到开始抽真空或注油位为止。
④器身检查时，场地四周应清洁和有防尘措施，雨雪天或雾天不应进行。
⑵主要项目和要求①运输支撑和器身各部位应无移动现象，运输时用的防护装置及临时支撑应予拆除，并经过清点作好记录以备查。
②所有螺栓应紧固，并有防松措施，绝缘螺检应无损坏，防松绑扎完好。
③铁芯检查铁芯无变形，铁轭与夹件间的绝缘垫应良好。
铁芯无多点接地。
铁芯拉板及铁轭拉带应紧固，绝缘良好。
4)绕组检查⑴绕组绝缘层应完整，无缺损，变位现象。
⑵各绕组应排列整齐，间隙均匀，油路无堵塞。
⑶绕组的压钉应紧固，防松螺母应锁紧。
⑷引出线绝缘包扎牢固，无破损，拧结现象。
5)本体就位及附件安装⑴本体就位①电抗器基础轨道应水平。
②气体继电器气流方向有1％～5％的升高坡度。
⑵冷却器的安装①冷却器在安装前应按出厂规定压力值做油压密封试验。
持续30min应无渗漏。
②安装前应用合格的绝缘油冲洗干净，并将残油排尽。
③安装完毕后应注满油。
④管路中的阀门应操作灵活，开关位置正确，蝶阀及法兰处应密封良好。
⑶储油柜的安装①储油柜安装前应清洗干净。
②胶囊完整，无破损。
③油位指示器与油柜真实油位相符，不得出现假油位。
⑷套管安装①瓷套表面应无裂纹，伤痕，②套管法兰颈部内壁应清擦干净。
③套管应经试验合格。
④套管无渗油现象，油位指示正常，并面向外侧。
⑤套管顶部结构密封应安装正确，密封良好，连接引线时，不应使顶部结构松扣。
⑥套管末层必须接地。
⑸其他附件安装①安装前其内壁应清擦干净，安装位置正确，防潮玻璃划出十字线。
②吸湿器与储油柜的连接管密封良好。
6)注油⑴绝缘油必须经试验合格。
⑵注油前，必须进行真空处理，真空值0.02mPa，时间不少于24h。
抽真空过程中，监视并记录油箱变形。
⑶注油必须采用真空注油，即当箱内达到规定真空值时开始注油，注油全过程保持真空，油温应高于器身温度，油速不宜大于100L/min。
另外，真空注油不得在雨天或雾天进行。
⑷注油应从下部油阀进油。
⑸油管道应可靠接地。
7)电抗器试运行⑴电抗器第一次投入时可全电压冲击合闸。
⑵电抗器应进行5次空载全电压冲击合闸，应无异常情况。
⑶第一次受电后，持续时间不应小于10min，励磁涌流不应引起保护动作。
⑷带电后，检查本体及附件所有焊缝和连接面，不应有渗油现象。
开关安装5. SF61) 安装前的准备工作:⑴施工人员要熟悉产品安装使用说明书,严格按要求进行施工⑵认真核对安装图尺寸,将土建的施工误差在安装前解决好。
2）安装:开关安装待资料到现场后补充。
3）安装后的泄漏试验气体后,断路器和管路上的气体连接点必须进行泄漏试断路器安装完毕并充好SF6验,可用泄漏计或肥皂水进行气体微水含量和空气含量4）测SF6气体微水含量和空气含量，应符合厂家规定。
投运前必须检查SF65）试操作为避免误操作损坏断路器,在断路器充入SF气体以前不要给操作系统施加压力。
6安装结束后,应在标称压力下进行手动慢分、慢合试验，确认无异常情况后再进行快分快合。
6.隔离开关安装：1)概述：升压站内隔离开关共有3种型号，分别为：GW17-500双柱式，GW17-500三柱式（共静触头）； GW16—500单柱式；母线端侧接地开关型号为: JW5--500(W)2)安装前的检查⑴接线端子应清洁,且接触良好,触头镀银层无脱落.。
⑵绝缘子表面应清洁,无裂纹,破损,瓷铁粘合牢固。
⑶隔离开关底座转动部分应灵活。
3)隔离开关组装：⑴支柱绝缘子应垂直于底座平面,且连接牢固,同一绝缘子柱的各绝缘子中心线应在同一垂直线上.⑵隔离开关的各支柱绝缘子间应连接牢固。
⑶均压环和屏蔽环应安装牢固、平正。
4)操动机构安装⑴操动机构应安装牢固，同一轴线上的操动机构安装位置应一致。
⑵电动操作前，应先进行手动分合闸，机构动作应正常。
⑶电动机的转向应正确，机构的分合闸指示应与设备的实际分合闸位置相符。
⑷机构动作应平稳，无卡阻、冲击等异常情况。
⑸限位装置应准确可靠，到达规定极限分合闸位置时，应可靠地切除电源。
5）隔离开关的调整：要严格按厂家标准调整，使各项技术参数达到要求。
7.互感器安装：1）互感器整体起吊时，吊索应固定在规定的吊环上，不得利用瓷裙起吊，且不得碰伤瓷套。
2）外观检查：⑴互感器外观应完整，附件应齐全，无锈蚀和机械损伤。
⑵油浸式互感器油位应正常，密封良好，无渗油现象。
3)互感器安装：⑴油浸式互感器安装面应水平，同一组互感器的方向应一致。
⑵电容式电压互感器必须根据产品成套供应的组件编号进行安装，不得互换，各组件连接处的接触面应除去氧化层，并涂以电力复合脂。
⑶具有均压环的互感器，均压环应安装牢固、水平，且方向正确。
⑷互感器的外壳应良好接地。
⑸运输中附加的防爆膜临时保护应予以拆除。
8避雷器安装：1）避雷器不得任意拆开，破坏密封和损坏元件。
2）避雷器的防爆片无损坏和裂纹。
3）组合单元应经实验合格，底座的绝缘应良好。
4）避雷器组装时，其各节位置应符合产品出厂标志的编号。
