减压器几种孔板的计算与应用1

合集下载

孔板压降计算公式

孔板压降计算公式引言：在流体力学中，孔板是一种常用的流量测量装置，用于测量液体或气体在管道中的流量。

孔板压降计算公式是通过测量孔板两侧的压差来确定流量的公式。

本文将详细介绍孔板压降计算公式及其相关内容。

一、孔板压降计算公式的基本原理孔板压降计算公式是基于伯努利定律和连续方程推导得出的。

根据伯努利定律，流体在流动过程中，流速增加时静压降低，而流速减小时静压增加。

当流体通过孔板时，流速增加，从而导致孔板两侧的压差。

利用连续方程可以将流量与压差联系起来，得到了孔板压降计算公式。

二、孔板压降计算公式的具体形式孔板压降计算公式可以根据具体的孔板类型而有所不同。

常见的孔板类型包括方孔板、圆孔板和长方孔板等。

以下是一些常见孔板的压降计算公式：1. 方孔板压降计算公式：方孔板压降计算公式可以表示为：△P = K * ρ * V^2其中，△P为孔板两侧的压差，K为方孔板系数，ρ为流体密度，V为通过孔板的平均流速。

2. 圆孔板压降计算公式：圆孔板压降计算公式可以表示为：△P = K * ρ * V^2其中，△P为孔板两侧的压差，K为圆孔板系数，ρ为流体密度，V 为通过孔板的平均流速。

3. 长方孔板压降计算公式：长方孔板压降计算公式可以表示为：△P = K * ρ * V^2其中，△P为孔板两侧的压差，K为长方孔板系数，ρ为流体密度，V为通过孔板的平均流速。

三、孔板压降计算公式的应用范围孔板压降计算公式广泛应用于工业生产和实验室研究中的流量测量。

具体应用范围包括但不限于以下几个方面：1. 工业流量测量：孔板压降计算公式可以用于测量液体或气体在工业管道中的流量，例如石油、化工、冶金等行业。

2. 实验室研究：孔板压降计算公式可以用于实验室研究中对流体流动性质的研究和测量。

3. 环境监测：孔板压降计算公式可以用于环境监测中对大气流量的测量，例如空气质量监测、风速测量等。

四、孔板压降计算公式的优缺点孔板压降计算公式具有以下优点：1. 简单易用：孔板压降计算公式基于基本的流体力学原理，计算方法简单易懂，使用方便。

限流孔板的作用与计算

1. 管路的限流孔板应用于以下几个方面:限流孔板为一同心锐孔板,用于限制流体的流量或降低流体的压力。

流体通过孔板就会产生压力降,通过孔板的流量则随压力降的增大而增大。

但当压力降超过一定数值,即超过临界压力降时,不论出口压力如何降低,流量将维持一定的数值而不再增加。

限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。

限流孔板按孔板上开孔数分为单孔板和多孔板;按板数可分为单板和多板2 选型要点2.1 气体、蒸汽为了避免使用限流孔板的管路出现噎塞流,限流孔板后压力(P2)不能小于板前压力(P1)的55%,即P2≥0.55P1,因此当P2<0.55P1时,不能用单板,要选择多板,其板数要保证每板后压力大于板前压力的55%。

2.2液体2.2.1当液体压降小于或等于2.5MPa时,选择单板孔板。

2.2.2当液体压降大于2.5MPa时,选择多板孔板,且使每块孔板的压降小于2.5MPa。

2.3 孔数的确定2.3.1管道公称直径小于或等于150mm的管路,通常采用单孔孔板;大于150mm 时,采用多孔孔板。

2.3.2多孔孔板的孔径(do),一般可选用12.5mm,20mm,25mm,40mm。

计算说明如下:1 输入数据介质相态:根据介质情况填写相应字母。

G—气体L—气体G/L—气体/液体正常流量:根据物料和热量平衡数据表填写。

孔板前流体正常温度:根据物料和热量平衡数据表填写孔板前流体正常温度。

计算临界限流压力的公式选择说明:根据流体情况填写相应数字。

1—饱和蒸汽2—过热蒸汽及多原子气体3—空气及双原子气体孔板流量系数:由本附录“限流孔板C-Re-d0/D关系图”查取。

孔板作用:根据孔板作用填写相应数字:1-降压作用2-限流作用孔数:根据情况填写相应数字:1-单孔2-多孔板数:根据情况填写相应数字:1-单板 2-多板2 计算数据2.1孔板前压力孔板前压力(P1)根据管道压力降计算结果填写。

2.2 孔板后压力a. 气体、蒸汽:根据管道压力降计算得出的孔板后压力(P2)、计算的临界限流压力(Pc),取两者中的较大值。

关于减压孔板的计算.doc

关于减压孔板的计算简介：在高层建筑的消火栓系统的设计中，必定会碰到系统分区的情况，按“高规”第条“消火栓栓口的静水压力不应大于，当大于时，应采取分区给水系统。

消火栓栓口的出水压力大于时，消火检处设减压装臵”。

关键字：减压孔板计算在高层建筑的消火栓系统的设计中，必定会碰到系统分区的情况，按“高规”第条“消火栓栓口的静水压力不应大于，当大于时，应采取分区给水系统。

消火栓栓口的出水压力大于时，消火检处设减压装臵”。

通常所设的减压装臵是减压孔板。

设臵孔板，一是安装方便，二是便于调整。

孔板的大小可通过计算得到。

笔者经过对某工程的孔板设计计算，觉得通过以下几个步骤，能较准确地作出选择。

该工程的消火栓系统原理如附图所示。

在进行计算之前，首先要明确孔板将安装在何处。

由于现在有些建筑物中，有单出水消火栓，也有双出水消火栓，而两种类型的消火栓与立管的接口分别为DN65、DN80，其流量也不相同，因此，不先搞清楚孔板位臵，会导致计算的错误。

在本工程中，笔者将孔板设于消火栓栓口，以方便计算。

按规定，为保证水枪的充实水拄13米的要求，DNl9喷嘴的流量为／S，压力为，按DN70查水力计算表，得到此时管内流速：V＝/s根据《建筑给水排水设计手册》(P40—16)H′＝H／V2×1=H／2×1=(m)其式中：H′——流速1m/s时的剩余水头(m)V——水流通过孔板后的实际流速(m/s)H——设计剩余水头，即须减去的多余水头(m)对系统中地下4至地上6层区域来讲，在7层设有可调式减压阀，井控制阀后压力H1=，以室内一层地坪为米计，阀的安装标高H2=米。

现以地下4层孔板计算为例：1、确定该层消火栓栓口标高H0=-；2、栓口的动压值(为方便计算，水头损失均按10米计)H＝H1十(H2—H0)=25十(40十)=3、栓口允许的最大动压：按规范压力控制在，现按计。

4、多余动压：H4＝栓口的动压值-栓口允许最大动压=＝即该层须减去的多余动压。

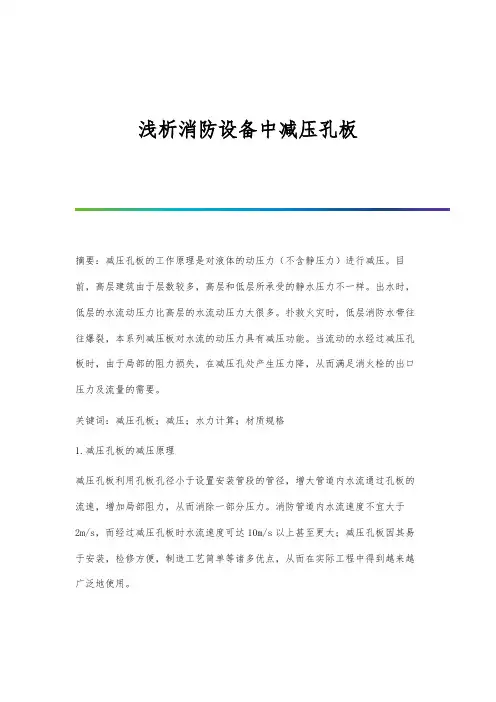

浅析消防设备中减压孔板

浅析消防设备中减压孔板摘要：减压孔板的工作原理是对液体的动压力（不含静压力）进行减压。

目前，高层建筑由于层数较多，高层和低层所承受的静水压力不一样。

出水时，低层的水流动压力比高层的水流动压力大很多。

扑救火灾时，低层消防水带往往爆裂，本系列减压板对水流的动压力具有减压功能。

当流动的水经过减压孔板时，由于局部的阻力损失，在减压孔处产生压力降，从而满足消火栓的出口压力及流量的需要。

关键词：减压孔板；减压；水力计算；材质规格1.减压孔板的减压原理减压孔板利用孔板孔径小于设置安装管段的管径，增大管道内水流通过孔板的流速，增加局部阻力，从而消除一部分压力。

消防管道内水流速度不宜大于2m/s，而经过减压孔板时水流速度可达10m/s以上甚至更大；减压孔板因其易于安装，检修方便，制造工艺简单等诸多优点，从而在实际工程中得到越来越广泛地使用。

减压孔板、节流管一般设置在水流指示器后，而减压阀设置在报警阀之前，减压孔板只能减动压，不能减静压。

但减压阀既能减动压，也能减静压。

2.减压孔板的规格减压孔板应为无毛刺光面中心孔的黄铜板，其规格为：Φ50～Φ80毫米，δ=3毫米，Φ100～Φ150毫米，δ=6毫米，Φ200毫米及以上，δ=9毫米。

管径Φ50的孔板可以丝扣方式在管段内安装，其余规格的减压孔板一般都用法兰盘与管道连接。

《自动喷水灭火系统设计规范》GB50084要求减压孔板采用不锈钢制作。

从强度来讲，采用同一种材质，厚度为δ=3毫米减压孔板的强度比δ=2毫米减压孔板的强度要好；如采用丝扣方式在管段内安装，从加工工艺来讲，采用同一种材质，厚度为δ=3毫米减压孔板的边缘螺纹比δ=2毫米减压孔板的边缘螺纹更容易加工。

规格为Φ50～Φ80毫米减压孔板采用丝扣连接时，减压孔板的出口方向面宜加工有几个4×Φ6的圆坑，用于旋紧时工具的作力点。

大样图如图5.2-1：3.减压孔板的安装要求减压孔板的安装应符合：一、应设置在直径不小于50毫米的水平管段上；二、孔口直径不应小于设置安装管段直径的50%；三、孔板应安装在水流转弯处下游一侧的直管段上，与弯管的距离不应小于设置管段直径的两倍。

减压孔板原理及设置

减压孔板原理及设置减压孔板原理及设置一、原理和适用范围：一.减压孔板主要工作原理是对流体动力减压。

当流动水经过减压孔板时由于局部阻力损失，在减压孔板处产生水头压力降（水头损失H）。

从而可以降低底层的自动喷水灭火设备和消火栓的出口压力及出口流量。

高层建筑由于层数较多，高低层所承受的静水压力不一样，实际出水量相差很大，作用时，底层的自动喷水设备和消火栓出水量，远远超过顶层的设计流量。

减压孔板相对于减压阀来说，系统比较简单，投资较少，管理方便。

但减压孔板只能减动压，不能减静压，且下游的压力随上游压力和流量而变，不够稳定。

另外，减压孔板容易堵塞。

可以在水质较好和供水压力较稳定的情况下采用。

减压孔板的工作原理是对液体的动压力（不含静压力）进行减压。

目前，高层建筑由于层数较多。

高层和低层所承受的静水压力不一样。

出水时，低层的水流动压力比高层的水流动压力大很多。

扑救火灾时，低层消防水带往往爆裂，本系列减压孔板对水流的动压力具有减压功能。

当流动的水经过减压孔板时，由于局部的阻力损失，在减压孔处产生压力降，从而满足消火栓的出口压力及流量的需要。

自动喷水灭火系统设计规范gb 50084—2001二. 减压孔板应符合下列规定：1 应设在直径不小于5omm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；2 孔口直径不应小于设置管段直径的3o％，且不应小于20mm；3 应采用3mm以上厚度不锈钢板材制作。

4 减压孔板与地面垂直的轴线的上边缘和下边缘应各设置一个Φ10mm的小孔，作为排气和泄水用。

（1）为克服喷水不均匀性所设置的减压装置宜采用减压孔板，不宜采用减压阀。

由于减压阀需要在阀前加设过滤器，因此只适合用在湿式报警阀前对喷淋系统进行竖向分区的减压；（2）减压孔板主要用来克服由几何高差和喷淋立管水头损失造成的喷淋系统竖向的喷水不均匀性，其位置设在各层配水管或配水干管的起点端，一般设在安全信号阀之后；（3）配水支管上不宜设置减压孔板。

孔板流量计简易计算公式应用

孔板流量计简易计算公式应用
介绍孔板流量计的计算公式，通过将简易公式和通用公式的对比，?发现简易公式更直观，而且计量误差很小，能够满足生产要求，为维护提供了方便。

关键词?计量学；孔板；流量；公式；误差
孔板是典型的差压式流量计，它结构简单，制造方便，使用广泛，主要用于测量氧
下的密度进行处理，此外还需要孔板设计说明书上的流量系数、孔板开孔直径、膨胀系数、工况密度等参数，公式比较复杂；经过大量的数据统计获得的简易公式则简单得多，只要有孔板的设计最大流量、设计差压和设计压力，即可准确获得实际
流量值。

1、?孔板流量计计算公式；
1.1通用计算公式：
其中Q----体积流量，Nm3/h；??K----系数；
??d----工况下节流件开孔直径，mm；??ε----膨胀系数；??α----流量系数；???P----实际差压，Pa；ρ----介质工况密度，kg/m3。

公式（2）中的介质工况密度ρ和温度、压力有关，根据克拉珀龙方程，
P1----
；又：
其中
??P0----设计工作温度，℃。

该公式是通过将差压、压力、温度的实际值和设计值的比值来计算流量，公式简单明了，有利于记忆和检查。

而且，在实际使用过程中计量准确，和通用公式计算出
来的结果相比较，误差很小。

2、?计算实例
以2#高炉氮气总管、2#高炉氧气、2#高炉空气总管和2#高炉齿轮箱氮封氮气孔板为例，用通用计算公式和简易计算公式分别计算并加以比较，可以看出，误差很小。

先查看各孔板设计计算书上给出的详细参数。

2#高炉氮气总管流量孔板参数
3?结语
从表达式看，和通用公式对比，简易公式更直观明了；从测量准确度来看，简易公。

减压孔板快速计算书

减压孔板在室内给排水工程中,减压孔板可用于消除给水龙头与消火栓前的剩余水头,以保证水系统均衡供水,达到节水、节能的目的。

（1）减压孔板孔径的计算:水流通过孔板式的水头损失,按式中计算:)10(242pa g H υξ= 1式式中 H ——水流通过孔板的水头损失值(Pa);ξ——孔板的局部阻力系数;υ——水流通过孔板后的流速(m/s);g ——重力加速度(m/s)。

ξ值可从下列式中求得:ξ= 2式式中 D ——给水管道直径(mm);——孔板孔径(mm)。

为简化计算,将各种不同管径及孔板孔径代入公式1式、2式,求得相应的H 值,所得计算结果列于表1、使用时,只要已知剩余水头及给水立管直径D,九可从表中查的所需孔板孔径。

表1: 减压孔板的水头损失D (mm) 345 6 7 8 9 10 11 12 13 15 20 25 32 40 50 81、03 262、30 24、54 81、03201、779、49 32、16 81、03 222、214、25 14、91 38、13 105、59 262、302、09 7、68 19、98 56、00 140、021、10 4、25 11、31 32、16 81、03 201、770、59 2、48 6、79 19、61 49、84 124、800、33 1、51 4、25 12、53 32、16 81、030、18 0、94 2、75 8、30 21、56 54、700、09 0、59 1、83 5、67 14、91 38、130、04 0、38 1、24 3、96 10、58 27、30D(mm) 14 0 21 22 23 2420 25 32 40 50 70 80 100 0、240、862、837、6819、9881、03140、820、150、592、055、6714、9160、98105、590、090、421、514、5211、3146、6981、03201、770、050、291、123、238、7136、3063、13157、610、030、200、842、486、7928、5949、84124、800、010、140、631、925、3422、7839、83100、020、090、471、514、2518、3532、1681、030、060、361、183、4114、9126、2266、280、040、270、942、7512、2221、5654、700、020、200、752、2410、1017、8745、500、010、150、591、838、4014、9138、13D(mm) 25 26 27 28 29 30 31 32 3332 40 50 70 80 100 125 150 0、110、471、517、0312、5332、1681、04170、850、080、381、245、9110、5827、3068、99145、600、060、301、035、008、9923、2959、07124、800、040、240、854、257、6019、9850、74107、540、020、190、713、636、5817、2343、8993、130、010、150、593、115、6714、9138、1481、030、120、502、674、9012、9733、2870、800、090、422、314、2511、3129、1062、110、070、351、993、709、9125、5954、70D(mm) 34 35 36 37 38 39 40 41 4240 50 70 80 100 125 150 0、050、291、733、238、7122、5948、340、040、241、512、837、6820、0042、870、030、201、312、486、7917、7238、130、020、171、152、186、0115、7934、020、010、141、001、925、3414、1030、430、010、881、704、7612、6027、300、090、771、514、2511、3124、540、080、681、333、8010、1822、120、060、591、183、419、1619、90D(mm) 43 44 45 46 47 48 49 50 5150 70 80 100 125 150 0、050、521、053、068、2818、090、040、460、942、757、4916、410、030、400、842、486、7814、910、020、360、752、246、1513、580、010、310、672、025、5912、380、010、280、581、835、1011、310、240、531、664、6610、350、210、471、514、259、490、190、421、373、908、71D(mm) 52 53 54 55 56 57 58 59 6070 80 100 125 150 0、160、381、243、568、000、140、341、133、277、360、120、301、033、006、790、110、270、942、766、260、090、240、862、535、780、080、220、782、345、340、070、190、712、154、950、060、170、651、984、580、050、150、591、834、25D(mm) 61 62 63 64 65 66 67 68 6970 80 100 125 150 0、040、140、541、693、950、030、120、501、563、670、030、110、451、453、410、020、090、421、343、170、020、080、381、242、950、010、070、351、152、750、010、060、321、072、570、050、290、992、400、050、270、922、24D(mm) 7 76 77 7880 100 125 150 0、040、240、852、090、030、220、791、960、030、200、741、830、020、180、691、710、020、170、641、610、010、150、591、510、010、140、551、410、010、130、511、320、110、481、24D(mm) 79 80 8 87100 125 150 0、100、451、170、090、411、100、080、391、030、080、360、970、070、330、910、060、310、860、050、290、800、050、270、760、040、250、71D(mm) 88 89 9 96100 125 150 0、040、230、670、030、220、630、030、200、590、020、190、560、020、170、530、010、160、500、010、150、470、010、140、440、010、130、42D(mm) 97 98 99 1 104 105125 150 0、120、390、110、370、100、350、090、330、090、310、080、290、070、270、070、260、060、24D(mm) 1 11 14125 150 0、050、230、050、210、040、200、040、190、040、180、030、170、030、160、020、150、020、14D(mm) 1 119 120 121 122 123125 1500、020、130、010、120、010、110、010、110、010、100、010、09 0、09 0、08表1中数据就是假定水流通过孔板后的流速为1m/s时计算得出的,如实际流速与此不符,则应按式3进行修正,并安修正后的剩余水头查表。

关于减压孔板的计算

; FONT-SIZE: 20px; COLOR: #b0b41f">关于减压孔板的计算; LINE-HEIGHT: 36px" background=/img/bg3.gif>关于减压孔板的计算简介：在高层建筑的消火栓系统的设计中，必定会碰到系统分区的情况，按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa，当大于0.80MPa时，应采取分区给水系统。

消火栓栓口的出水压力大于0.50MPa 时，消火检处设减压装置”。

关键字：减压孔板计算在高层建筑的消火栓系统的设计中，必定会碰到系统分区的情况，按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa，当大于0.80MPa时，应采取分区给水系统。

消火栓栓口的出水压力大于0.50MPa时，消火检处设减压装置”。

通常所设的减压装置是减压孔板。

设置孔板，一是安装方便，二是便于调整。

孔板的大小可通过计算得到。

笔者经过对某工程的孔板设计计算，觉得通过以下几个步骤，能较准确地作出选择。

该工程的消火栓系统原理如附图所示。

在进行计算之前，首先要明确孔板将安装在何处。

由于现在有些建筑物中，有单出水消火栓，也有双出水消火栓，而两种类型的消火栓与立管的接口分别为DN65、DN80，其流量也不相同，因此，不先搞清楚孔板位置，会导致计算的错误。

在本工程中，笔者将孔板设于消火栓栓口，以方便计算。

按规定，为保证水枪的充实水拄13米的要求，DNl9喷嘴的流量为5.7L／S，压力为0.205MPa，按DN70查水力计算表，得到此时管内流速：V＝1.62m/s根据《建筑给水排水设计手册》(P40 1.5—16)H′＝H／V2×1=H／1.622×1=0.381H(m)其式中：H′——流速1m/s时的剩余水头(m)V ——水流通过孔板后的实际流速(m/s)H ——设计剩余水头，即须减去的多余水头(m)对系统中地下4至地上6层区域来讲，在7层设有可调式减压阀，井控制阀后压力H1=0.25MPa，以室内一层地坪为1.00米计，阀的安装标高H2=40.00米。

减压孔板规格型号

减压孔板规格型号
摘要：
一、减压孔板的概念与作用
1.减压孔板简介
2.减压孔板在工业中的应用
二、减压孔板的规格型号
1.减压孔板的分类
2.减压孔板的主要技术参数
3.减压孔板规格型号的选用
三、减压孔板的工作原理
1.减压孔板的流体动力学原理
2.减压孔板的减压效果分析
四、减压孔板的设计与安装
1.减压孔板的设计原则
2.减压孔板的安装要求与步骤
五、减压孔板的维护与故障处理
1.减压孔板的日常维护
2.减压孔板的常见故障及处理方法
正文：
减压孔板是一种常见的流量控制设备，广泛应用于工业生产过程的流量控制系统中。

它通过在管道中设置孔板，改变流体的流通截面，从而实现对流体
流量的控制，降低系统压力，保障生产过程的正常运行。

减压孔板的规格型号主要分为以下几类：根据材质可分为铸铁、不锈钢、铜等；根据连接方式可分为螺纹、法兰等；根据流通截面形状可分为圆形、椭圆形、矩形等。

在选用减压孔板规格型号时，需要根据实际应用场景的需求，综合考虑材质、连接方式、流通截面形状等因素。

减压孔板的工作原理基于伯努利定理，通过在管道中设置孔板，使流体在通过孔板时产生压力降，从而实现对流体流量的控制。

其减压效果与孔板的形状、大小、流体性质及流速等因素密切相关。

在设计和安装减压孔板时，需要遵循一定的设计原则，如孔板的选择应满足流体的流速范围要求，以确保减压效果的稳定。

同时，在安装过程中，要保证孔板与管道之间的密封性能，避免泄漏现象的发生。

为了保证减压孔板的正常运行，需要对其进行日常维护，如定期检查孔板的磨损情况，清洁孔板表面的污物等。

减压孔板

西安源典自动化设备有限公司产品说明书LG-XLB 减压孔板一、概述减压孔板设置在管道中用于限制流体的流量或降低流体的压力。

LG-XLB 型减压孔板根据国家标准GB2624、HG/T 20570、GD2000、GD87等标准设计制造。

二、测量原理流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。

但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。

减压孔板就是根据这个原理用来限制流体的流量或降低流体的压力。

减压孔板按孔板上开孔数量分为单孔板和多孔板；按孔板数量可分为单级和多级。

流量计算公式：])()[()1()(78.43112212120k k k P P P P k kT Z M P d C Qm +-∙-∙∙∙∙∙=式中:Qm ——分别为质量流量（㎏/s ）；C ——流出系数；M ——分子量；0d ——节流件开孔直径，m ；D ——管道内径，m ；1ρ——被测流体密度，㎏/m ；1P ——孔板前压力，Pa ；2P ——孔板后压力，Pa ；Z ——压缩系数，Pa ；T ——孔板前流体系数，Pa ；K ——等熵指数，Pa ；三、用途1、工艺物料需要降压的场合。

2、在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。

3、流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。

4、需要降压以减少噪声或磨损的地方，如放空系统。

四、主要技术参数1. 公称直径：10mm ≤DN ≤500mm2.公称压力： PN ≤42Mpa 3.工作温度：-50℃≤t ≤550℃ 4.级数：单级、多级 5. 孔数：单孔、多孔西安源典自动化设备有限公司产品说明书6.精度：1级，1.5级，2级7.连接方式：焊接、法兰连接8.参照标准：GB2624、HG/T 20570、GD2000、GD87五、结构形式减压孔板的结构与标准孔板结构相同，如图所示六、型号标记方法：LG-XLB-DN□减压孔板LG——基本型号；- XLB——减压孔板DN□——公称通径（㎜）例如DN200，为公称通径200㎜。

孔板孔径计算公式

孔板孔径计算公式孔板是一种测量流体流量的装置，在工业生产和科学研究中有着广泛的应用。

要计算孔板的孔径，就需要用到特定的公式。

咱们先来说说孔板这东西到底是咋工作的。

想象一下，管道里的流体就像一群着急赶路的小人儿，它们一股脑地往前冲。

当遇到孔板这个“关卡”时，流体会被迫改变速度和压力，通过测量这些变化，就能算出流量啦。

那孔板孔径的计算公式到底是啥呢？一般来说，常用的孔板孔径计算公式是这样的：d = C × √(Q / (ΔP × ε))这里面的“d”就是孔板的孔径，“Q”表示流体的体积流量，“ΔP”是孔板前后的压力差，“ε”是流体的膨胀系数，而“C”是个综合系数，它和孔板的结构、流体的性质等好多因素都有关系。

给您举个例子吧，有一次我在工厂里，遇到了测量蒸汽流量的问题。

当时大家都很着急，因为流量数据不准确会影响整个生产流程。

我就用上了这个孔板孔径计算公式。

我们先仔细测量了蒸汽的压力差，那可是费了好大的劲，拿着精密的压力传感器，小心翼翼地安装，就怕有一点偏差。

然后又通过复杂的计算得出了膨胀系数。

在计算的过程中，每一个数字都不敢马虎，眼睛都快看花了。

经过一番努力，终于算出了孔板的孔径。

安装好合适孔径的孔板后，流量测量变得准确多了，生产也顺利进行下去，大家都松了一口气。

在实际应用中，使用这个公式可没那么简单。

比如说，不同的流体特性会对计算结果产生很大的影响。

像水和油的流动特性就完全不同，所以在计算时，对于膨胀系数和综合系数的选择就要格外小心。

而且，测量压力差和流量的时候，仪器的精度也非常关键。

如果测量的数据不准确，那算出来的孔径可就差之千里啦。

另外，环境因素也不能忽略。

温度的变化可能会导致流体的性质改变，从而影响计算结果。

总之，孔板孔径的计算公式虽然看起来不复杂，但要想准确地运用它，需要考虑很多因素，每一个环节都要做到严谨、精确。

这就要求我们在实际操作中，要细心、耐心，还要有丰富的经验和知识储备。

孔板允许变形量计算公式

孔板允许变形量计算公式孔板是一种常见的流量测量仪表，广泛应用于工业生产和实验室研究中。

在使用孔板进行流量测量时，我们需要考虑孔板的变形对测量结果的影响。

因此，了解孔板允许的变形量是非常重要的。

孔板允许变形量是指在使用过程中，孔板由于压力和流体作用下所允许的变形范围。

这个变形范围是通过计算得到的，其中涉及到了孔板的几何参数和流体的物理性质。

孔板允许变形量计算公式如下：Δh = (K × L × P) / (2 × ρ × g)其中，Δh表示孔板允许的变形量，单位为米(m)；K为孔板的系数，无单位；L为孔板的长度，单位为米(m)；P为流体通过孔板的压力差，单位为帕斯卡(Pa)；ρ为流体的密度，单位为千克/立方米(kg/m³)；g为重力加速度，单位为米/秒²(m/s²)。

在实际使用中，可以通过测量孔板的几何参数和流体的物理性质，将这些数值代入公式计算，得到孔板允许的变形量。

然后，我们可以根据孔板的变形量来判断它是否适用于所需的流量测量范围。

需要注意的是，孔板允许的变形量是有限的，如果超过了允许范围，就会导致测量结果的误差增大。

因此，在选择孔板时，要根据实际需求来确定孔板的尺寸和材质，以确保其在使用过程中不会发生过大的变形。

孔板的系数K也是影响测量精度的重要参数。

该系数是由孔板的形状和流体的物理性质决定的，不同类型的孔板具有不同的系数。

因此，在进行流量测量时，要选择适合的孔板类型，并根据实际情况确定相应的系数值。

总结起来，孔板允许变形量计算公式是一种用于计算孔板变形范围的工具。

通过了解孔板的允许变形量，我们可以选择合适的孔板，并根据实际需求进行流量测量，以确保测量结果的准确性和可靠性。

孔板的减压原理及孔径计算的探讨_吴常军

消火栓管道内径流量型号 ;5/" ;5./ 2 (( 3 /6 .28 9 :3 #! #% #.
孔板孔径 2 (( 3 #!" !% !. !6"
板阻力系数 ! 在 @、A 和流量一定时，可以近似看作一个常数，同时给出了消火栓口最大水压的建议值。本文得到了安徽省建筑设计研究院副总、教授级高工胡世权同志的悉心指导，在此表示衷心的感谢。
图! 减压孔板示意图
$ ; "4 @ #:$&（，，% ） #:= = 压差 "4 等于孔板前后静水压强差 "I 乘以一个系数 ’，即： "4 @ ’("I 则： "I @ )@
$ ! $ ; @ ): #:$&（，，% ） (’ #:= = $J
设段面 6 % 6 处，流体未受到孔板的影响，流束即面 , % , 处为止，由于受边界条件的制约，流线收缩，边缘的流体向管中心加速，致使流束断面逐渐减小，流速随之增加，压强则相应降低。至段面 , % , 处流速最大，压强最低。过此段面以后，流束断面又逐渐扩展。并在孔板前后形成漩涡，由于水流的粘滞作用，漩涡经过一段距离后便会逐渐消失。在段面 7 % 7 以后，流束扩大至整个断面，又与管中心线平行，压强逐渐升到最大值。综上所述，水流通过孔板时流速重新分布，在孔板前后形成漩涡，这些漩涡的形成、运动和分裂，摩擦力做功，从而
可见消火栓正常使用时，均在阻力平方区，在管径和孔板孔径一定时孔板阻力系数 ! 可以近似看成一个常数。有关的试验测数据亦证明了这一点。图 ! 为孔板实测局部阻力系数 ! 与雷诺数 &’ 的关系。
#" ## #! #6 #% #/ #. #7 #-

减压孔板规格型号

减压孔板规格型号
摘要：
一、减压孔板的概念和作用
二、减压孔板的分类和规格
三、减压孔板的应用领域
四、减压孔板的选择与使用注意事项
正文：
减压孔板是一种常用的流量控制设备，主要用于调节管道中的流体压力，以保证系统运行的安全和稳定。

它通过在管道中设置孔板，使流体在通过孔板时产生压力损失，从而实现对流量的控制。

减压孔板广泛应用于各种工业领域，如石油、化工、冶金、电力等。

减压孔板按照结构形式可以分为平板孔板、圆孔板、锥孔板等；按照安装方式可以分为内置孔板和外置孔板；按照测量范围可以分为小孔径孔板、中孔径孔板和大孔径孔板。

各种类型的减压孔板都有其适用的场合和特点，用户需要根据实际需求进行选择。

在选择减压孔板时，需要考虑以下几个方面：首先，要确保孔板的材质和尺寸符合系统的工艺要求；其次，要考虑孔板的安装方式，选择便于操作和维护的类型；最后，要根据实际流量范围和压力等级选择合适的孔板规格。

减压孔板在使用过程中，需要注意以下几点：首先，要定期检查孔板的磨损情况，发现磨损过快或损坏时要及时更换；其次，要定期清洗孔板，以保证其测量精度和稳定性；最后，要定期对孔板进行校准，以检验其测量性能是否
满足要求。

总之，减压孔板是一种重要的流量控制设备，在各种工业领域都有广泛的应用。

关于减压孔板的计算

关于减压孔板的计算简介：在高层建筑的消火栓系统的设计中，必定会碰到系统分区的情况，按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa，当大于0.80MPa时，应采取分区给水系统。

消火栓栓口的出水压力大于0.50MPa时，消火检处设减压装置”。

通常所设的减压装置是减压孔板。

设置孔板，一是安装方便，二是便于调整。

孔板的大小可通过计算得到。

笔者经过对某工程的孔板设计计算，觉得通过以下几个步骤，能较准确地作出选择。

该工程的消火栓系统原理如附图所示。

在进行计算之前，首先要明确孔板将安装在何处。

在本工程中，笔者将孔板设于消火栓栓口，以方便计算。

现以地下4层孔板计算为例：1、确定该层消火栓栓口标高H0=-13.60M；2、栓口的动压值(为方便计算，水头损失均按10米计)H＝H1十(H2—H0)=25十(40十13.60)=68.6M3、栓口允许的最大动压：按规范压力控制在0.25MPa-0.5MPa，现按0.40MPa计。

孔板流量计计算公式

孔板流量计计算公式孔板流量计是一种常用的流量计量设备，可以用于测量液体或气体的流量。

它利用孔板的特殊结构，通过测量压力差来计算流量。

孔板流量计的计算公式主要涉及流量计算公式、压力差计算公式以及修正系数等，下面将详细介绍。

一、孔板流量计基本原理：二、孔板流量计计算公式：1.流量计算公式：Q=C·A·√(2ΔP/ρ)其中，Q为流量，C为修正系数，A为孔板的有效面积，ΔP为压力差，ρ为流体密度。

2.压力差计算公式：ΔP=K·P其中，ΔP为压力差，K为计算系数，P为差压传感器的输出。

三、孔板流量计修正系数：1.流量修正系数：实际使用中，由于孔板的结构以及安装位置等因素的影响，流量计算公式需要引入修正系数来提高计算精度。

流量修正系数C可以通过实验来确定，一般会根据孔板的形状和孔板相对管道的位置等因素进行修正。

2.压力修正系数：计算得到的压力差需要经过修正以获得准确的流量数据。

压力修正系数是根据流体流动状态以及孔板和管路布置情况等因素来确定的修正系数。

四、注意事项：1.在实际应用中，由于孔板流量计的测量误差较大，通常需要通过定期校准或使用其他辅助仪器来提高测量精度。

2.孔板流量计的结构和材料选择需要根据实际的流体介质及工艺要求来确定，以保证其长期稳定的使用。

3.安装孔板流量计时，应尽量避免管线弯曲和尺寸变化等对流动产生影响的因素，以确保测量的准确性。

总结：孔板流量计是一种常见的流量测量设备，通过测量流体通过孔板时产生的压力差来计算流量。

计算公式包括流量计算公式、压力差计算公式以及修正系数等。

在实际应用中，应注意选取适当的孔板结构和材料、定期校准以及正确安装等因素，以保证测量的准确性。

多孔板减压节流孔板设计手册

多孔板减压节流孔板设计手册第一章多孔板减压原理及应用1.1 多孔板减压原理多孔板是一种常用的流体流动控制元件，其减压原理基于流体通过多孔板时的扩散和摩擦作用，从而达到减压的效果。

通过合理设计多孔板的孔径和布局，可以达到不同的减压效果。

1.2 多孔板减压的应用多孔板减压广泛应用于化工、石油、天然气、冶金、食品等领域，用于控制流体的压力、流速、流量等参数，保证系统的安全稳定运行。

第二章多孔板减压设计参数及选择2.1 多孔板的选材选择多孔板的选材应根据具体工作环境的腐蚀性、温度要求、压力等参数进行选择。

常用的材质包括不锈钢、碳钢、铜等。

2.2 多孔板的孔径设计多孔板的孔径设计应根据流体的性质、流速、减压要求等多种因素进行考虑，通过实验和数据分析确定合适的孔径范围。

2.3 多孔板的排列方式多孔板的排列方式包括正交排列、斜交排列、环形排列等多种形式，应根据具体工艺要求和设备情况进行选择。

第三章节流孔板设计原理及应用3.1 节流孔板设计原理节流孔板通过孔板上的节流孔，使流体产生局部的压力损失，达到减压减速的效果。

设计时需要考虑孔板孔径、数量、形状等参数。

3.2 节流孔板的应用领域节流孔板广泛应用于石油、化工、电力等行业中，用于调节流体的流速、流量，控制系统的压力等参数。

第四章多孔板减压节流孔板的设计计算方法4.1 多孔板减压的计算方法多孔板减压的计算方法主要包括压力损失的计算、流量的计算、选型的计算等，需要根据具体流体的流动特性和工艺要求进行综合分析。

4.2 节流孔板的计算方法节流孔板的计算方法包括孔板孔径的计算、压力损失的计算、流速的计算等，需要结合实际工艺条件和设备参数进行详细分析。

第五章多孔板减压节流孔板的安装与维护5.1 多孔板减压的安装多孔板的安装应根据设计要求进行，注意安装位置、方向的合理性，确保系统的正常运行。

5.2 节流孔板的维护节流孔板的维护应定期检查孔板的磨损情况、堵塞情况等，及时进行清洗或更换，保证其正常使用寿命。

孔板选型计算范文

孔板选型计算范文孔板是一种流量调节装置，用于控制液体、气体等流体介质的流量。

在工程应用中，我们需要根据具体的流体参数，进行孔板的选型计算，以确保其能够正常工作并满足设计要求。

孔板的选型计算包括孔板尺寸和流量系数的确定。

下面我们将介绍孔板选型计算的基本步骤。

第一步：确定流体参数在进行孔板选型计算之前，我们首先需要确定流体的参数，包括介质的密度、粘度、压力和温度等。

这些参数将影响到孔板的选型。

第二步：确定流量范围根据具体的应用需求，确定孔板需要承受的最大流量和最小流量。

这个流量范围将决定孔板的尺寸。

第三步：选择流量系数根据流量范围和流体参数，我们可以通过查找流量系数表来选择合适的流量系数。

流量系数（Coefficient of Discharge）是孔板的一个参数，表示单位时间内通过孔板的流体流量与理想状态下通过相同面积的孔板流体流量的比值。

第四步：计算孔板流量使用所选择的流量系数，根据以下公式计算孔板的实际流量：Q=C*A*√(ΔP/ρ)其中，Q表示孔板的流量，C为流量系数，A为孔板的截面积，ΔP为孔板两侧的压力差，ρ为流体的密度。

第五步：校验计算结果计算得到的孔板流量需要和实际的流量进行校对，确认选型结果的准确性。

如果发现计算结果与实际流量存在较大差异，可能需要重新选择流量系数或进行其他修正。

除了以上的基本步骤，孔板的选型还需要考虑其他因素，比如孔板的材料选择、悬挂方式、流体的特性等。

这些因素都将影响孔板的选型结果。

需要注意的是，孔板选型计算是一个相对复杂的任务，需要综合考虑多个因素。

在实际应用中，可能需要借助专业的计算软件或请专业人员进行选型计算，以确保选型结果的准确性。

总结起来，孔板选型计算是根据流体参数和应用需求，选择合适的流量系数并计算出孔板的流量。

通过严谨的计算和实际校验，可以确保孔板能够正常工作并满足设计要求。

减压孔板

西安源典自动化设备有限公司产品说明书LG-XLB 减压孔板一、概述减压孔板设置在管道中用于限制流体的流量或降低流体的压力。

LG-XLB 型减压孔板根据国家标准GB2624、HG/T 20570、GD2000、GD87等标准设计制造。

二、测量原理流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。

但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。

减压孔板就是根据这个原理用来限制流体的流量或降低流体的压力。

减压孔板按孔板上开孔数量分为单孔板和多孔板；按孔板数量可分为单级和多级。

2、在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。

3、流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。

4、需要降压以减少噪声或磨损的地方，如放空系统。

减压孔板计算表

27 0.6 3.0 10.3 50.0 89.9 233.0 590.3
28
2.4 8.6 42.5 76.8 199.9 507.9
d(mm)
29
30
1.9 7.1 36.3 65.8 172.3 439.2
1.5 5.9 31.1 56.7 149.2 381.4 810.6
31
1.2 5.0 26.7 49.0 129.7 332.7 708.3
10 3.3 15.1 42.5 125.3 321.8 810.6
11 1.8 9.4 27.6 83.1 215.7 547.2
12 0.9 5.9 18.3 56.7 149.2 381.4
13 0.4 3.8 12.4 39.7 105.9 273.1
D(mm ) 15 20 25 32 40 50 70 80
41
42
0.8 6.8 13.3 38.0 101.8 221.3
0.6 5.9 11.9 34.1 91.7 199.9
D(mm ) 50 70 80
100 125 150
43 0.5 5.2 10.5 30.6 82.8 181.0
44 0.4 4.6 9.4 27.6 74.9 164.2
45
63 0.3 1.1 4.5 14.5 34.1
64 0.2 0.9 4.2 13.4 31.7
d(mm)
65
66
0.8 3.8 12.4 29.6
0.7 3.5 11.5 27.6
67
0.6 3.2 10.7 25.7
68
69
0.5 2.9 9.9 24.0
0.5 2.7 9.2 22.4

减压器几种孔板的计算与应用1

孔板压降计算公式

限流孔板的作用与计算

关于减压孔板的计算.doc

浅析消防设备中减压孔板

减压孔板原理及设置

孔板流量计简易计算公式应用

减压孔板快速计算书

关于减压孔板的计算

减压孔板规格型号

减压孔板

孔板孔径计算公式

孔板允许变形量计算公式

孔板的减压原理及孔径计算的探讨_吴常军

减压孔板规格型号

关于减压孔板的计算

孔板流量计计算公式

多孔板减压 节流孔板设计手册

孔板选型计算范文

减压孔板

减压孔板计算表

多孔板减压节流孔板设计手册
