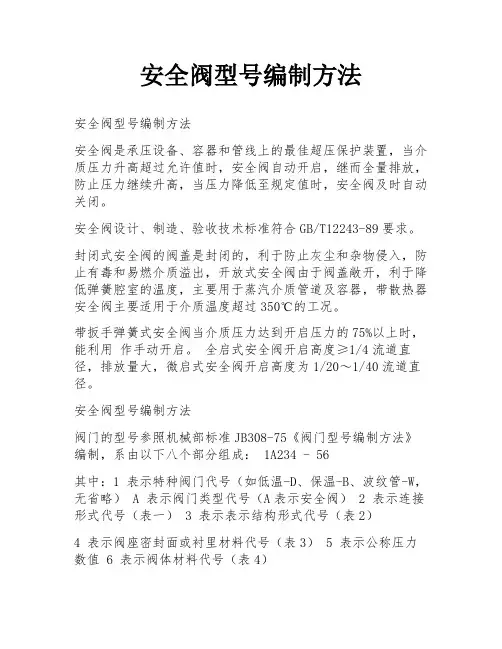

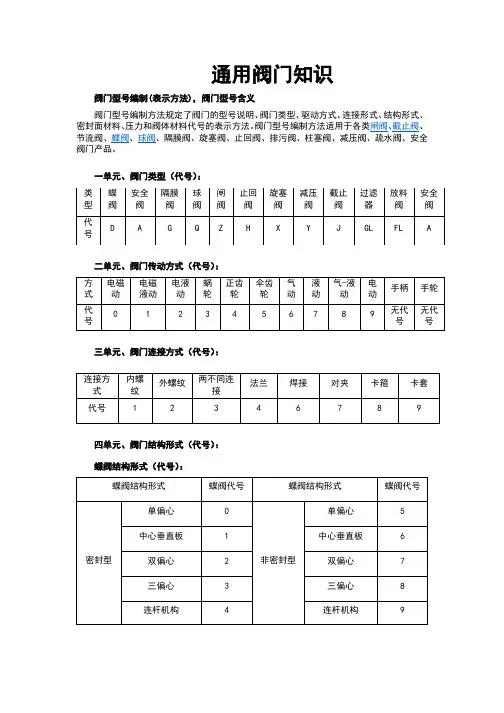

安全阀的型号编制方法及说明
弹簧封闭带散热片全启式-------0
弹簧封闭微启式-------------------1
弹簧封闭全启式-------------------2
带扳手全启式----------------------4
不封闭双弹簧微启式-------------3
不封闭全启式----------------------8
不封闭微启式----------------------7
先导式-------------------------------9
三、阀座密封面材料代号
铜合金--------T 渗氨钢--------D 橡胶--------X 渗硼钢--------P
尼龙塑料-----N 硬质合金-----Y 合金钢耐酸或不锈钢-------------------H
阀体本体加工-------------------------------W 锡基轴承合金(巴氏合金)----------B 四、安全阀公称压力代号
公称压力代号用阿拉伯数字表示,其数值是以兆帕(MPa)为单位的公称压力的10倍。当标注工作温度和工作压力时,工作压力须用P标志并在P字的右下角附加介质最高温度数字,该数字是以10除价值最高温度数值所得的整数。如工作温度为540℃,工作压力为10MPa的阀门,其代号为P54100。
五、安全阀阀体材料代号
灰铸铁----------H 碳素钢----------C 球墨铸铁----------Q
铬钼合金钢----I 铬镍钛钢-------P 铬钼钒合金钢----V
注:PN小于或等于的灰铸铁阀体和大于或等于的碳素钢阀体,省略本代号。
举例说明:
A42Y—16P
A表示安全阀;
4表示法兰连接;
2表示弹簧全启式;
Y表示密封面材料为硬质合金;
16表示公称压力为;
P为不锈钢;
该安全阀为弹簧封闭全启式安全阀。
另:
1、安全阀的主要参数时排量,这个排量决定于安全阀的口径和阀瓣的开启高度,由开启高
度不同,又分为全启式和微启式两种。全启式是指阀瓣的开启高度为阀座喉径的1/4。
微启式是指阀瓣的开启高度为阀座喉径的1/40~1/20。一般原则:
水等液体不可压缩介质一般用封闭微启式,或安全泄放阀。
✧热水锅炉一般用不封闭带扳手微启式。
✧蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式。
✧高压给水一般用封闭微启式,如高压给水加热器、换热器等。
✧E级蒸汽锅炉一般用静重式安全阀。
✧气体等可压缩性介质一般用封闭式全启式安全阀,如储气罐、气体管道等。
✧大口径,大排量及高压系统一般用脉冲式安全阀,如减温减压装置、电站锅炉等。
✧运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全阀。
✧油罐顶部一般用液压安全阀,需与呼吸阀配合使用。
✧井下排水或天然气管道一般用先导式安全阀。
✧液化石油气站罐泵出口的液相回流管道上一般用安全回流阀。
✧背压波动较大和有毒易燃的容器或管路系统一般用波纹管安全阀。
✧负压或操作过程中可能产生负压的系统一般用真空负压安全阀。
✧介质凝固点较低的系统一般用保温夹套式安全阀。
