强度计算
强度和刚度的计算公式
强度和刚度的计算公式强度和刚度是材料力学性能的两个重要指标，用于评估材料在受力作用下的变形和破坏性能。
强度指的是材料抵抗外力作用下发生破坏时所能承受的最大应力，常用于衡量材料的抗拉强度、抗压强度、抗弯强度等。
刚度指的是在给定应力下材料的变形程度，常用于表征材料的刚性和变形能力。
本文将介绍强度和刚度的计算公式和相关知识。
不同材料和应力状态下的强度计算公式有所不同，下面将分别介绍常见的三种情况。
1.抗拉强度（拉伸强度）抗拉强度是材料在受拉力作用下发生破坏时所能承受的最大应力。
计算公式为：σt=F/A其中，σt表示抗拉强度（拉伸强度），F表示施加在材料上的拉力，A表示材料的横截面积。
2.抗压强度抗压强度是材料在受压力作用下发生破坏时所能承受的最大应力。
计算公式为：σc=F/A其中，σc表示抗压强度，F表示施加在材料上的压力，A表示材料的横截面积。
3.抗弯强度抗弯强度是材料在受弯矩作用下发生破坏时所能承受的最大应力。
计算公式为：σb=M/S其中，σb表示抗弯强度，M表示施加在材料上的弯矩，S表示材料的截面模数。
刚度可以通过材料的弹性模量和几何参数来计算，下面介绍两个刚度的计算公式。
1.弯曲刚度弯曲刚度是指在给定弯矩作用下，材料发生弯曲时所产生的刚度。
计算公式为：EI=M/δ其中，EI表示弯曲刚度，M表示施加在材料上的弯矩，δ表示材料的弯曲变形。
2.剪切刚度剪切刚度是指在给定剪切力作用下，材料发生剪切变形时所产生的刚度。
计算公式为：G=τ/γ其中，G表示剪切刚度，τ表示施加在材料上的剪切力，γ表示材料的剪切应变。
以上是强度和刚度的计算公式的介绍，不同材料和材料状态下的计算公式可能略有差异。
同时，需要注意的是，材料的强度和刚度还受到其他因素的影响，例如温度、湿度、应力速率等。
因此，在实际计算中要综合考虑这些因素，以准确评估材料的强度和刚度。
钢构件强度推定值计算公式
钢构件强度推定值计算公式钢结构是现代建筑中常见的一种结构形式，具有高强度、轻质、耐久等优点，因此在建筑领域得到了广泛的应用。
而钢构件的强度是评定其质量和性能的重要指标之一。
本文将介绍钢构件强度推定值的计算公式，并探讨其在实际工程中的应用。
钢构件强度推定值计算公式是根据钢材的材料力学性能和结构设计要求而得出的。
一般来说，钢构件的强度可以通过以下公式进行计算：\[ \sigma = \frac{F}{A} \]其中，σ为钢构件的应力，单位为N/m²或Pa；F为施加在钢构件上的力，单位为N；A为钢构件的横截面积，单位为m²。
在实际工程中，钢构件的强度推定值计算公式可以根据具体情况进行调整和修正。
例如，对于受压构件，其强度计算公式可以表示为：\[ \sigma = \frac{N}{A} + \frac{M}{W} \]其中，N为受压力，单位为N；M为弯矩，单位为N·m；W为截面模量，单位为m³。
对于受拉构件，其强度计算公式可以表示为：\[ \sigma = \frac{N}{A} \frac{M}{W} \]以上公式中的参数和单位都是根据实际工程需要进行调整的。
在进行强度计算时，需要考虑到钢材的材料力学性能、结构设计要求、荷载情况等多个因素，以确保计算结果的准确性和可靠性。
钢构件强度推定值计算公式在实际工程中具有重要的应用价值。
首先，它可以帮助工程师和设计人员快速准确地评估钢构件的强度，为结构设计和施工提供科学依据。
其次，它可以指导工程施工过程中的质量控制和安全管理，确保钢结构的使用性能和安全性。
此外，钢构件强度推定值计算公式还可以为相关标准和规范的修订提供参考依据，推动钢结构行业的发展和进步。
然而，钢构件强度推定值计算公式在应用过程中也存在一些问题和挑战。
首先，由于钢材的材料力学性能受到多种因素的影响，例如温度、应力状态、变形等，因此在实际工程中需要进行复杂的计算和分析。
铁板抗拉强度计算公式

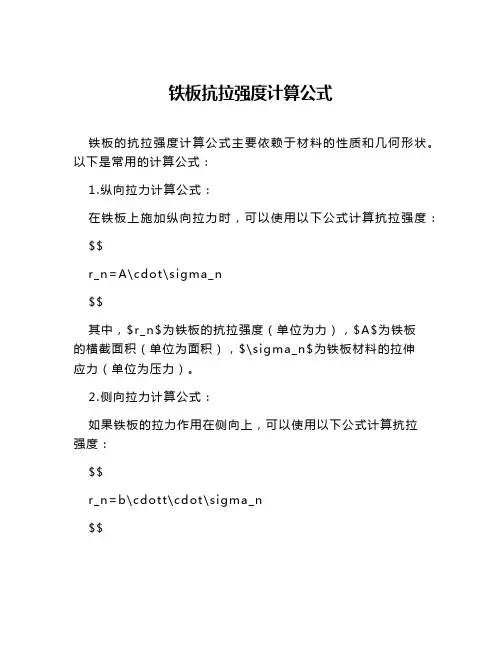

铁板抗拉强度计算公式
铁板的抗拉强度计算公式主要依赖于材料的性质和几何形状。
以下是常用的计算公式：
1.纵向拉力计算公式：
在铁板上施加纵向拉力时，可以使用以下公式计算抗拉强度：
$$
r_n=A\cdot\sigma_n
$$
其中，$r_n$为铁板的抗拉强度（单位为力），$A$为铁板
的横截面积（单位为面积），$\sigma_n$为铁板材料的拉伸
应力（单位为压力）。
2.侧向拉力计算公式：
如果铁板的拉力作用在侧向上，可以使用以下公式计算抗拉
强度：
$$
r_n=b\cdott\cdot\sigma_n
$$
其中，$r_n$为铁板的抗拉强度（单位为力），$b$为铁板的宽度（单位为长度），$t$为铁板的厚度（单位为长度），$\sigma_n$为铁板材料的拉伸应力（单位为压力）。
需要注意的是，以上公式只适用于弹性阶段下的拉力计算。
如果使用的材料属于塑性材料，还需要考虑材料的屈服强度和塑性变形等因素。
另外，抗拉强度的计算也要考虑到铁板的边缘条件、支撑方式等因素。
对于复杂的情况，需要结合具体的工程要求和几何形状进行计算和分析。
钢筋下屈服强度计算公式

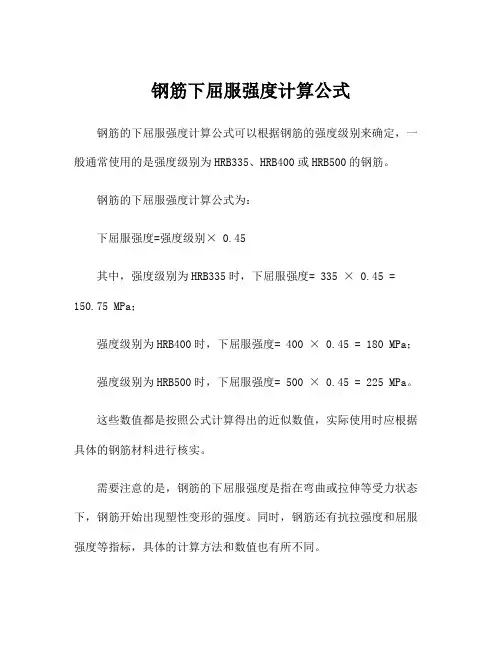

钢筋下屈服强度计算公式
钢筋的下屈服强度计算公式可以根据钢筋的强度级别来确定，一般通常使用的是强度级别为HRB335、HRB400或HRB500的钢筋。
钢筋的下屈服强度计算公式为：
下屈服强度=强度级别× 0.45
其中，强度级别为HRB335时，下屈服强度= 335 × 0.45 = 150.75 MPa；
强度级别为HRB400时，下屈服强度= 400 × 0.45 = 180 MPa；
强度级别为HRB500时，下屈服强度= 500 × 0.45 = 225 MPa。
这些数值都是按照公式计算得出的近似数值，实际使用时应根据具体的钢筋材料进行核实。
需要注意的是，钢筋的下屈服强度是指在弯曲或拉伸等受力状态下，钢筋开始出现塑性变形的强度。
同时，钢筋还有抗拉强度和屈服强度等指标，具体的计算方法和数值也有所不同。
需要提醒的是，钢筋的强度不仅受强度级别和材料属性等因素影响，还会受到加工和使用过程中的各种因素的影响，因此在实际应用中，还需要考虑其他因素与数据的综合评估。
混凝土强度计算公式
目标强度计算公式
目标强度计算公式目标强度的计算公式是根据具体的领域和指标而有所不同，因此不一定有一个固定的通用公式适用于所有情况。
然而，我们可以讨论一个常见的目标强度计算公式，它可以应用于许多目标设定的情况。
在目标管理中，目标强度是一个衡量目标达成程度的指标。
它可以帮助我们评估目标的实现程度，并提供一个量化的指标来衡量目标与期望结果之间的差距。
一个常见的目标强度计算公式如下：目标强度= (实际值-最低可接受值) / (最理想值-最低可接受值) * 100%其中，实际值是指你所评估或测量的指标的实际结果或表现，最低可接受值是指你认为可以接受的最低标准或水平，最理想值是指你期望达到的最高标准或水平。
这个公式的核心思想是将实际值相对于最低可接受值和最理想值之间的范围进行归一化。
通过将差距转化为一个百分比，我们可以更直观地了解目标的达成情况。
如果目标强度为100%，表示你已经达到了最理想值；如果目标强度为0%，表示你只能达到最低可接受值。
这个公式的优点是简单易懂，计算方法直观。
然而，它也有一些局限性。
首先，它假设目标的实现是在最低可接受值和最理想值之间均匀分布的，这在某些情况下可能并不准确。
其次，该公式没有考虑到不同目标之间的重要性差异，可能导致在目标权重不同的情况下评估结果不准确。
在实际应用中，为了更准确地计算目标强度，我们可能需要根据具体情况对公式进行调整或采用其他衡量指标。
例如，对于一些非线性的目标，可能需要使用其他的计算方法。
此外，还应该考虑目标的关联性、权重分配、时间因素等因素，以便更全面地评估目标的实现情况。
总之，目标强度的计算公式是根据具体情况和指标而定的，可以根据需要进行调整和灵活运用。
重要的是，我们应该根据目标的特点和目标设定的要求，选择合适的方法来评定。
抗压强度计算公式
抗压强度计算公式
抗压强度是指材料在受到压力作用时能够承受的最大压力。
在工程设计和材料评估中，抗压强度是一个重要的参数。
抗压强度的计算公式可以通过实验测试得到，也可以通过理论计算或经验公式来估算。
下面是几种常用的抗压强度计算公式：
1.压缩强度计算公式：
压缩强度（σc）可以根据材料的破坏压力和断面积来计算。
常用的计算公式为：
σc = P / A
其中，σc为压缩强度，P为材料所能承受的最大压缩力，A为材料的断面积。
2.构造材料的抗压强度计算公式：
对于一些常见的构造材料，如混凝土和砖块，其抗压强度可以根据其材料特性来计算。
常用的计算公式为：
σc = f'c / F
其中，σc为抗压强度，f'c为混凝土或砖块的抗压强度标准值，F为设计安全系数。
3.岩石的抗压强度计算公式：
对于岩石材料，其抗压强度可以根据其岩石类型和物理性质来计算。
常用的计算公式为：
σc = σc0 + αP
其中，σc为岩石的抗压强度，σc0为岩石的初始抗压强度，α为岩石的压缩强度指数，P为岩石的应力。
4.金属材料的抗压强度计算公式：
对于金属材料，其抗压强度可以根据其材料特性和金属的塑性变形特性来计算。
常用的计算公式为：
σc = σy / F
其中，σc为金属材料的抗压强度，σy为金属材料的屈服强度，F为设计安全系数。
需要注意的是，不同材料的抗压强度计算公式可能有所不同，并且公式中的参数也可能因材料类型和应用领域而有所差异。
因此，在实际应用中，应根据具体材料和工程要求选择适合的抗压强度计算公式。
强度指数计算公式
强度指数计算公式
强度指数计算公式是一种用于衡量材料强度的重要工具。
它可以帮助工程师们更好地了解材料的性能，从而更好地设计出更安全的结构。
强度指数计算公式的基本原理是，通过测
量材料的抗拉强度、抗压强度和抗剪强度，来计算材料的强度指数。
强度指数计算公式的
具体表达式为：强度指数=抗拉强度/抗压强度+抗剪强度/抗压强度。
强度指数计算公式的应用非常广泛，它可以用于评估建筑材料的强度，也可以用于评估机械零件的强度。
它可以帮助工程师们更好地了解材料的性能，从而更好地设计出更安全的结构。
此外，强度指数计算公式还可以用于评估汽车零件的强度，以确保汽车的安全性。
强度指数计算公式的应用不仅仅局限于工程领域，它还可以用于其他领域，比如医学领域。
在医学领域，强度指数计算公式可以用来评估人体器官的强度，以确定患者是否有必要接
受手术治疗。
总之，强度指数计算公式是一种重要的工具，它可以帮助工程师们更好地了解材料的性能，从而更好地设计出更安全的结构。
此外，它还可以用于其他领域，比如医学领域，以确保
患者的安全。
因此，强度指数计算公式在工程领域和其他领域都具有重要的意义。
材料抗拉强度计算公式
材料抗拉强度计算公式材料的抗拉强度是指材料在拉伸状态下所能承受的最大拉力，是衡量材料抗拉性能的重要指标。
在工程设计和材料选择中，了解材料的抗拉强度对于确保结构的安全性和可靠性至关重要。
本文将介绍材料抗拉强度的计算公式及其相关知识。
1. 抗拉强度的定义。
材料的抗拉强度通常用σ表示，单位为MPa（兆帕）。
抗拉强度是指在材料断裂前所能承受的最大拉应力，通常在拉伸试验中通过实验测定得到。
抗拉强度是材料的重要力学性能参数，直接影响着材料的使用范围和工程应用。
2. 抗拉强度的计算公式。
材料的抗拉强度可以通过以下公式进行计算：σ = F/A。
其中，σ为材料的抗拉强度，F为材料所承受的拉力，A为材料的横截面积。
根据此公式，我们可以通过施加拉力和测量横截面积来计算材料的抗拉强度。
3. 抗拉强度的影响因素。
材料的抗拉强度受多种因素影响，主要包括材料的组织结构、成分、加工工艺等。
一般来说，金属材料的抗拉强度与其晶粒大小、晶界分布、合金元素含量等有关；非金属材料的抗拉强度则与其分子结构、化学成分、纤维方向等因素密切相关。
4. 抗拉强度的应用。
材料的抗拉强度是工程设计和材料选择的重要参考指标。
在工程中，我们需要根据结构的受力情况和工作环境选择合适的材料，以确保结构的安全可靠。
抗拉强度的计算和评定对于材料的合理选择和结构设计具有重要意义。
5. 结语。
材料的抗拉强度计算公式为σ = F/A，通过施加拉力和测量横截面积可以得到材料的抗拉强度。
抗拉强度受多种因素影响，包括材料的组织结构、成分、加工工艺等。
理解和掌握材料的抗拉强度计算公式对于工程设计和材料选择具有重要意义，有助于确保结构的安全性和可靠性。
使用强度计算公式
使用强度计算公式
强度计算公式可以根据具体的应用领域不同而有所差异。
以下是一些常见的强度计算公式：
1. 材料强度计算公式：
强度 = 应力 / 应变，其中应力和应变可以由材料测试实验得到。
2. 结构强度计算公式：
结构强度 = 承载能力 / 受力面积，其中承载能力是结构材料能够承受的最大载荷，受力面积是结构受力的有效面积。
3. 电磁场强度计算公式：
强度 = 电场或磁场的能量密度，可以通过测量电场或磁场能量来计算。
4. 光强度计算公式：
光强度 = 光电流 / 探测面积，其中光电流是通过光敏感元件测量得到的电流，探测面积是光敏感元件的接受光束的面积。
需要注意的是，不同领域的强度计算公式可能有其特定的定义和约定，具体使用时需要根据领域的标准和要求进行选择和适应。
混凝土强度推定值计算
混凝土强度推定值计算一、经验公式法经验公式法是一种简化的计算方法，通过多年的试验和实际经验总结得出的经验公式可以用来估计混凝土的强度推定值。
常用的经验公式有将混凝土强度与水泥用量之比相关联的Abrams公式、Bolomey公式等。
1. Abrams公式：Abrams公式是根据混凝土的水泥用量来计算混凝土强度的方法，公式如下：f'c=K1*(W/C)^K2*(1-W/C)^K3*(1+K4*E/C)^K5其中，f'c为混凝土强度（MPa），K1、K2、K3、K4、K5为经验常数，W为砂率（砂的质量与总骨料质量的比值），C为水泥用量（kg/m3），E为砂的溶胀率（缺省值为0）。
2. Bolomey公式：Bolomey公式是根据混凝土的配合比来计算混凝土强度的方法，公式如下：f'c=K6*(1+K7*((C-W)/W))^K8*γ其中，f'c为混凝土强度（MPa），K6、K7、K8为经验常数，W为具有信号特性的骨料用量（kg/m3），C为水泥用量（kg/m3），γ为具有信号特性的骨料含水率（缺省值为1）。
以上两个公式都是经验公式，通过大量试验和实际数据的归纳总结而得。
它们的适用范围较广，但仍存在一定的局限性，如不同类型的水泥、骨料、掺合料等因素的影响未考虑在内，因此，准确性有一定的局限性。
二、统计学方法统计学方法是通过对大量试验数据进行统计分析，建立统计模型来推定混凝土强度。
这种方法可以考虑更多的因素，包括水泥品种、骨料品种、掺合料品种等，更为准确。
常用的统计学方法有最小二乘法、逐步回归法等。
最小二乘法是一种通过最小化误差平方和来拟合观测值与理论模型之间关系的方法。
在混凝土强度推定中，可以通过多元线性回归建立混凝土强度与水泥用量、骨料用量、掺合料用量等之间的数学模型，然后通过最小二乘法求解模型参数。
逐步回归法是逐步引入因素，通过剔除对建立模型不显著的因素，逐步建立起混凝土强度与配合比参数之间的回归模型。
强度和刚度的计算公式
强度和刚度的计算公式强度和刚度强度和刚度是材料力学中两个重要的概念，用于描述材料的力学性能。
下面将列举相关的计算公式，并通过举例进行解释说明。
强度的计算公式强度是指材料在受力下所承受的最大应力程度。
常用的强度计算公式有以下几种：1.拉伸强度：拉伸强度是指材料在拉伸过程中承受的最大应力值。
，其中S表示拉伸强度，F表示受力，A表示横计算公式为：S=FA截面积。
示例：某种材料的横截面积为10平方厘米，拉伸时受力为5000=500牛顿/平方厘米。
牛顿，那么该材料的拉伸强度为：S=5000102.抗压强度：抗压强度是指材料在受压过程中承受的最大应力值。
，其中S表示抗压强度，F表示受力，A表示横计算公式为：S=FA截面积。
示例：某种材料的横截面积为5平方厘米，压缩时受力为2000牛=400牛顿/平方厘米。
顿，那么该材料的抗压强度为：S=200053.剪切强度：剪切强度是指材料在受剪切应力时所承受的最大应力值。
计算公式为：S=FA，其中S表示剪切强度，F表示受力，A表示受力面积。
示例：某种材料的受力面积为8平方厘米，剪切时受力为1500牛顿，那么该材料的剪切强度为： $S = = $牛顿/平方厘米。
刚度的计算公式刚度是指材料在受力下的变形程度。
常用的刚度计算公式有以下几种：1.弹性模量：弹性模量是指材料在弹性变形时单位应力下的应变程度。
计算公式为：E=ΔLL ⋅1σ，其中E表示弹性模量，ΔL表示长度变化，L表示原始长度，σ表示应力。
示例：某种材料的长度变化为厘米，原始长度为10厘米，应力为500牛顿/平方厘米，那么该材料的弹性模量为： $E = = $厘米/牛顿。
2.刚度系数：刚度系数是指材料在受力下的变形程度与受力大小之间的比例关系。
计算公式为：k=Fx，其中k表示刚度系数，F表示受力，x表示变形位移。
示例：某种材料受力为200牛顿，变形位移为厘米，那么该材料的刚度系数为：k=200=400牛顿/厘米。
3.刚度常数：刚度常数是指材料在受力下的变形程度。
强度和刚度的计算
强度和刚度的计算强度和刚度是材料力学中两个重要的参数。
强度是表示材料抵抗力的能力，即材料在受力下的稳定性；刚度则是表示材料抵抗变形的能力，即材料的刚度大小与其受力形变的关系。
本文将对强度和刚度的计算方法进行详细讲解。
一、强度的计算方法强度是材料抵抗力的能力，通常用材料的抗拉、抗压、抗剪等实验结果来表征。
常见的强度计算方法有以下几种。
1.抗拉强度抗拉强度是指材料在拉伸载荷作用下的最大抗拉应力。
一般用材料的规定断裂断面积除以试样的原始横截面积来计算。
抗拉强度=断裂载荷/原始横截面积2.抗压强度抗压强度是指材料在受到压缩载荷时的最大抗压应力。
计算方法类似于抗拉强度，即将材料的规定断裂断面积除以试样的原始横截面积。
抗压强度=断裂载荷/原始面积3.抗剪强度抗剪强度是指材料在剪切载荷作用下的最大抗剪应力。
计算方法同样是将材料的规定断裂断面积除以试样的原始横截面积。
抗剪强度=断裂载荷/原始面积需要注意的是，不同类型的材料在受力下的表现不同，所以在计算抗拉、抗压和抗剪强度时需要用不同的计算公式。
此外，还需要根据具体的实验结果选择相应的计算方法。
二、刚度的计算方法刚度是材料抵抗变形的能力，通常用杨氏模量来衡量，刚度大小与材料的弹性特性相关。
1.弹性模量弹性模量是表示材料在受力时的刚度大小的参数，即材料的形变与受力的关系。
常见的杨氏模量计算方法有以下几种。
杨氏模量=应力/应变其中，应力是横截面上的应力值，应变是形变与初始尺寸之比。
需要注意的是，对于不同类型的力学载荷，应选取相应的应力和应变来计算杨氏模量。
2.剪切模量剪切模量是表示材料在受到剪切载荷时的刚度大小的参数。
计算方法类似于杨氏模量，即剪切模量等于剪切应力与剪切应变的比值。
剪切模量=剪切应力/剪切应变需要注意的是，计算剪切模量时需要根据实验结果选择适当的应力和应变。
综上所述，强度和刚度是材料力学中两个重要的参数。
强度表征材料在受力下的稳定性，常用的计算方法有抗拉、抗压、抗剪强度等；刚度表征材料抵抗变形的能力，常用的计算方法有弹性模量、剪切模量等。
强度和刚度计算公式
强度和刚度计算公式一、强度的计算公式1.抗拉强度：抗拉强度是指材料在拉伸时能够承受的最大应力，用来表示材料的抗拉能力。
计算公式：抗拉强度=最大拉伸力/材料的横截面积2.抗压强度：抗压强度是指材料在受到压缩力时能够承受的最大应力，用来表示材料的抗压能力。
计算公式：抗压强度=最大压缩力/材料的横截面积3.抗剪强度：抗剪强度是指材料在受到剪切力时能够承受的最大应力，用来表示材料的抗剪能力。
计算公式：抗剪强度=最大剪切力/材料的横截面积4.硬度：硬度是指材料抵抗局部表面压力之能力，常用于描述材料的耐磨性和耐刮擦性能。
计算公式：硬度=施加力/物体的接触面积二、刚度的计算公式刚度是指物体在受力时产生的弹性变形程度，刚度越大，变形程度越小，表明物体越难弯曲或变形。
1.弹性模量：弹性模量是描述材料刚度的重要参数，指的是材料在弹性范围内的应力和应变的比值。
计算公式：弹性模量=应力/应变2.柔度：柔度是指物体的变形能力，是刚度的倒数。
计算公式：柔度=1/刚度三、应用举例1.工程材料选择：根据不同的工程应用需求，可以对不同材料的强度和刚度进行计算比较，从而选择合适的材料。
2.结构设计：在构建各类结构时，需考虑结构的强度和刚度，通过计算公式可以确定合理的结构尺寸和材料使用。
3.建筑材料评估：对于已有建筑材料，可以通过强度和刚度的计算公式评估其是否符合使用要求，以及进行材料性能对比。
4.机械设计：在机械设计中，强度和刚度是制定零件尺寸和材料选择的重要依据。
综上所述，强度和刚度的计算公式及其应用在工程和材料科学中具有重要意义。
工程师和科研人员需要根据具体需求灵活应用这些公式，确保所设计和使用的材料和结构具备足够的强度和刚度。
硬度 屈服强度 计算公式
硬度屈服强度计算公式
硬度、屈服强度是材料力学中两个重要的参数，它们之间有一定的关系，但计算公式并不相同。
硬度的计算公式主要有以下几种：
1. 洛氏硬度（HR）：HR=100-HR100/HR
2. 布氏硬度（HB）：HB=K-Hb
3. 维氏硬度（HV）：HV=K/S
其中，HR、HB、HV分别为洛氏硬度、布氏硬度、维氏硬度，K为常数，Hb为布氏硬度计的压痕深度，S为维氏硬度计的压痕面积。
而屈服强度的计算公式主要有以下几种：
1. 屈服强度（σ）：σ=d^S^
2. 抗拉强度（σb）：σb=Kdd
3. 屈服比（λ）：λ=σ/σs
其中，σ为屈服强度，d为钢的直径或高度，S为钢的面积，K为常数，λ为屈服比。
需要注意的是，不同的材料和测试方法会有不同的计算公式和参数，具体可参考相关标准或规范。
强度和密度的计算
强度和密度的计算在物理学和工程学中，强度和密度是两个常用的量度指标。
强度是指物体所能经受的力的大小和强度的能力，而密度则是物体质量与体积的比值。
本文将探讨强度和密度的计算方法以及其在实际应用中的意义。
一、强度的计算强度是一个描述物体抵抗压力和拉力的能力的物理量。
常见的强度计算方法有以下几种：1. 抗拉强度抗拉强度是指物体在拉力作用下所能承受的最大拉力。
它可以通过以下公式进行计算：抗拉强度 = 承受的拉力 / 物体的横截面积2. 抗压强度抗压强度是指物体在受到压力作用下所能承受的最大压力。
它可以通过以下公式进行计算：抗压强度 = 承受的压力 / 物体的底面积3. 抗剪强度抗剪强度是指物体在受到剪切力作用下所能承受的最大剪切力。
它可以通过以下公式进行计算：抗剪强度 = 承受的剪切力 / 物体的截面积二、密度的计算密度是一个描述物体质量分布情况的物理量，计量单位通常是千克每立方米（kg/m³）。
密度的计算方法如下：密度 = 物体的质量 / 物体的体积三、强度和密度的应用强度和密度是在工程设计和材料选择中非常重要的考虑因素。
通过计算和比较不同材料的强度和密度，我们可以选择最适合特定应用的材料。
以下是一些例子：1. 材料选择假设我们需要设计一个高度强度且重量较轻的桥梁结构。
我们可以通过计算不同材料的强度和密度，选择具有高强度和低密度的材料，以达到设计要求。
2. 建筑设计在建筑设计中，强度和密度是选择建筑材料和结构的重要因素。
通过计算不同材料的强度和密度，建筑师可以做出最佳的材料选择，确保建筑结构的稳定性和安全性。
3. 车辆设计在车辆设计中，强度和密度的计算对于提高车辆性能和燃油效率非常关键。
通过选择强度高且密度低的材料，可以降低车辆的整体重量，并提高其强度和安全性能。
总结：强度和密度是工程学和物理学中常用的量度指标，用于描述物体的抵抗压力和拉力的能力以及质量分布情况。
通过计算和比较不同材料的强度和密度，可以选择最适合特定应用的材料。
抗拉强度计算公式例题
抗拉强度计算公式例题抗拉强度计算公式例题一、抗拉强度的定义所谓抗拉强度，就是指工件在受到拉伸载荷作用时，所产生的抗拉强度。
它是工件抗外力作用的重要参数，是机械结构安全性能的重要参考指标。
一般情况下，只要能够满足要求的抗拉强度，就可以满足要求的结构安全性，因而抗拉强度的设计对于保证机械结构的安全性是很重要的。
二、抗拉强度的计算公式抗拉强度的计算公式主要有两种：1、最大抗拉强度计算公式：σm=F/A其中，σm表示最大抗拉强度，单位为MPa；F表示施加拉伸力，单位为N；A表示拉伸断面积，单位为mm2。
2、最小抗拉强度计算公式：σh=F/B其中，σh表示最小抗拉强度，单位为MPa；F表示施加拉伸力，单位为N；B表示设计断面积，单位为mm2。
三、抗拉强度的计算公式例题例题：材料的拉伸断面积为360mm2，试用计算公式求抗拉强度，要求施加力为3600N。
解：首先，计算最大抗拉强度：σm=F/A=3600/360=10MPa然后，计算最小抗拉强度：σh=F/B=3600/B由于此处的B并未给出，因此可以采用设计B为：B=A×β，其中β为一个比值；将其带入上面的公式，则有：σh=F/B=3600/(A×β)=3600/360β根据实际情况，存在不同的β值，对应不同的情况：（1）β=1时，σh=3600/360×1=10MPa（2）β=1.2时，σh=3600/360×1.2=8.33MPa（3）β=1.5时，σh=3600/360×1.5=6.67MPa综上所述，当施加力F=3600N，拉伸断面积A=360mm2，时，其最大抗拉强度σm=10MPa，最小抗拉强度σh取决于β，取不同值时，最小抗拉强度不同，可取对应β值求得。
强度和刚度计算公式
强度和刚度计算公式强度和刚度是两个常用的工程术语，它们分别用于描述材料的抵抗力和刚性。
强度指材料抵抗外部应力导致的变形和破坏的能力，而刚度则是材料受力后的变形程度。
在工程设计和结构计算中，需要根据材料的强度和刚度来确定材料是否适用于特定的应用场景。
强度的计算公式：强度是指材料抗力的大小，通常使用应力来描述。
应力是单位面积上的力，用公式表示为：σ=F/A其中，σ表示应力，F表示施加在材料上的力，A表示材料的横截面积。
应力的单位通常是帕斯卡(Pascal)，也可以是兆帕(Megapascal)或牛顿/平方毫米(N/mm²)。
不同类型的材料有不同的强度计算公式。
下面是一些常见的材料的强度计算公式：1.弹性体的强度计算公式：弹性体指的是可以在外力作用下发生弹性变形并恢复原状的材料，如金属、橡胶等。
弹性体的强度可以通过杨氏模量计算，公式为：σ=E*ε其中，σ表示应力，E表示杨氏模量，ε表示应变。
应变是材料在外力作用下发生的相对变化，由材料的形变与原始形状之比计算得出。
2.基本材料的强度计算公式：基本材料一般指混凝土、砖块等非金属材料。
这些材料的强度可通过试验测量得到，通常表示为最大抗压强度或抗拉强度。
公式为：σ=P/A其中，σ表示应力，P表示施加在材料上的力，A表示材料的横截面积。
刚度的计算公式：刚度是指材料在承受力时的变形程度，通常使用应变来描述。
应变是材料单位长度上的变化量，用公式表示为：ε=δL/L₀其中，ε表示应变，δL表示单位长度的变化量，L₀表示初始长度。
刚度的计算公式与强度计算公式有所不同，由于刚度与材料的物理性质和各向异性有关，因此无法用简单的公式表示。
在实际计算中，通常使用杨氏模量来表示材料的刚度。
杨氏模量可通过试验测量得到，是衡量材料刚度的重要指标。
杨氏模量的公式为：E=σ/ε其中，E表示杨氏模量，σ表示应力，ε表示应变。
总结：强度和刚度是两个重要的工程术语，用于描述材料的力学性能。
混凝土强度计算公式
混凝土强度计算公式
1.极限强度公式：
极限强度公式是混凝土强度计算的一种常用方法，它根据混凝土的抗压强度和抗拉强度来计算。
一般来说，极限强度计算公式可以表示为：极限强度=α×β×γ×δ
其中，α是混凝土的抗压强度系数，β是混凝土的抗拉强度系数，γ是混凝土的体积系数，δ是其他因素的修正系数。
2.断裂强度计算公式：
断裂强度计算公式是一种基于混凝土的断裂力学理论来计算混凝土强度的方法。
该公式一般表示为：
断裂强度=α×β×γ×δ
其中，α是混凝土的抗压强度系数，β是混凝土的抗拉强度系数，γ是混凝土的断裂面积系数，δ是其他因素的修正系数。
3.剪切强度计算公式：
剪切强度计算公式是一种基于混凝土的抗剪强度来计算混凝土强度的方法。
该公式一般表示为：
剪切强度=α×β×γ×δ
其中，α是混凝土的抗剪强度系数，β是混凝土的抗拉强度系数，γ是混凝土的剪切面积系数，δ是其他因素的修正系数。
需要注意的是，不同的混凝土强度计算公式适用于不同的应用场景和
设计要求，具体的计算公式应根据具体的工程背景和设计要求确定。
此外，混凝土强度计算还需要考虑到混凝土的配合比、材料特性和施工工艺等因素，并进行相应的修正和调整。
总结起来，混凝土强度计算公式是基于混凝土性能和力学理论来计算
混凝土强度的方法，其中包括极限强度公式、断裂强度计算公式和剪切强
度计算公式等。
在实际工程中，需要根据具体要求选择合适的计算公式，
并结合混凝土的实际情况进行修正和调整，以确保混凝土结构的安全可靠。
混凝土配制强度的计算
混凝土配制强度的计算
混凝土配制强度的计算需要考虑以下几个因素：
1. 水泥强度等级：水泥强度等级越高，混凝土强度越高。
2. 骨料种类和强度：骨料种类越好，强度越高，混凝土的强度也会越高。
3. 水胶比：水胶比越小，混凝土强度越高。
4. 其他掺合料的配比和品质，例如粉煤灰、矿渣粉、膨胀剂等。
综合考虑以上因素，混凝土的配制强度可以根据公式计算：
混凝土强度= 水泥强度×(1 - 水胶比) ×骨料强度×其他掺合料强度
其中，水泥强度一般按照袋装水泥的强度等级，水胶比为混凝土用水与胶凝材料总重量之比，骨料强度根据实际骨料种类和强度进行估算，其他掺合料强度也需要根据实际情况确定。
需要注意的是，混凝土的强度不仅受到配比的影响，还与混凝土的坍落度、振捣情况、养护条件等因素有关，因此在实际工程中，需要结合实际情况进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第11章压力容器的强度计算本章重点要讲解内容：（1）理解内压容器设计时主要设计参数（容器内径、设计压力、设计温度、许用应力、焊缝系数等）的意义及其确定原则；（2）掌握五种厚度（计算壁厚、设计壁厚、名义壁厚、有效壁厚、最小壁厚）的概念、相互关系以及计算方法；能熟练地确定腐蚀裕度和钢板负偏差；（3）掌握内压圆筒的厚度设计；（4）掌握椭圆封头、锥形封头、半球形封头以及平板封头厚度的计算。
（5）熟悉内压容器强度校核的思路和过程。
第一节设计参数的确定1、我国压力容器标准与适用范围我国现执行GB150－98 “钢制压力容器”国家标准。
该标准为规则设计，采用弹性失效准则和稳定失效准则，应用解析法进行应力计算，比较简便。
JB4732-1995《钢制压力容器—分析设计标准》，其允许采用高的设计强度，相同设计条件下，厚度可以相应地减少，重量减轻。
其采用塑性失效准则、失稳失效准则和疲劳失效准则，计算比较复杂，和美国的ASME标准思路相似。
2、容器直径（diameter of vessel）考虑压制封头胎具的规格及标准件配套选用的需要，容器筒体和封头的直径都有规定。
对于用钢板卷制的筒体，以内径作为其公称直径。
表1 压力容器的公称直径（mm）如果筒体是使用无缝钢管直接截取的，规定使用钢管的外径作为筒体的公称直径。
表2 无缝钢管制作筒体时容器的公称直径（mm）3、设计压力（design pressure）（1）相关的基本概念（除了特殊注明的，压力均指表压力）✧工作压力P W：在正常的工作情况下，容器顶部可能达到的最高压力。
①由于最大工作压力是容器顶部的压力，所以对于塔类直立容器，直立进行水压试验的压力和卧置时不同；②工作压力是根据工艺条件决定的，容器顶部的压力和底部可能不同，许多塔器顶部的压力并不是其实际最高工作压力（the maximum allowable working pressure）。
③标准中的最大工作压力，最高工作压力和工作压力概念相同。
✧设计压力指设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。
①对最大工作压力小于0.1Mpa 的内压容器，设计压力取为0.1Mpa；②当容器上装有超压泄放装置时，应按“超压泄放装置”的计算方法规定。
③对于盛装液化气体的装置，在规定的充满系数范围内，设计压力由工作条件下，可能达到的最高金属温度确定。
（详细内容，参考GB150-1998，附录B（标准的附录），超压泄放装置。
）✧计算压力P C是GB150-1998 新增加的内容，是指在相应设计温度下，用以确定元件厚度的压力，其中包括液柱静压力，当静压力值小于5％的设计压力时，可略去静压力。
①注意与GB150-1989 对设计压力规定的区别；《钢制压力容器》规定设计压力是指在相应设计温度下，用以确定容器壳壁计算厚度的压力，亦是标注在铭牌上的设计压力，取略高或等于最高工作压力。
当容器受静压力值大于5％设计压力时，应取设计压力与液柱静压力之和进行元件的厚度计算。
使许多设计人员误将设计压力和液柱静压力之和作为容器的设计压力。
②一台设备的设计压力只有一个，但受压元件的计算压力在不同部位可能有所变化。
③计算压力在压力容器总图的技术特性中不出现，只在计算书中出现。
4、设计温度（Design temperature）设计温度是指容器在正常工作情况下，在相应的设计压力下，设定的受压元件的金属温度。
主要用于确定受压元件的材料选用、强度计算中材料的力学性能和许用应力，以及热应力计算时设计到的材料物理性能参数。
●设计温度不得低于元件金属在工作状态可能达到的最高温度；●当设计温度在0℃以下时，不得高于元件金属可能达到的最低温度；●当容器在各部分工作状态下有不同温度时，可分别设定每一部分的设计温度；5、许用应力(Maximum allowable stress values)许用应力是以材料的极限应力除以适当的安全系数，在设计温度下的许用应力的大小，直接决定容器的强度，GB150-1998 对钢板、锻件、紧固件均规定了材料的许用应力。
表3 钢制压力容器中使用的钢材安全系数6、焊接接头系数（Joint efficiency ）的影响（1）焊接接头的影响焊接接头是容器上比较薄弱的环节，较多事故的发生是由于焊接接头金属部分焊接影响区的破裂。
一般情况下，焊接接头金属的强度和基本金属强度相等，甚至超过基本金属强度。
但由于焊接接头热影响区有热应力存在，焊接接头金属晶粒粗大，以及焊接接头中心出现气孔和未焊透缺陷，仍会影响焊接接头强度，因而必须采用焊接接头强度系数，以补偿焊接时可能产生的强度消弱。
焊接接头系数的大小取决于焊接接头型式、焊接工艺以及焊接接头探伤检验的严格程度等。
（2）焊接接头系数的选取：由接头形式和无损探伤的长度确定●双面焊对接接头和相当于双面焊的全焊透对接接头：100％无损探伤，φ ＝1.00； 局部无损探伤， φ ＝0.85；●单面焊的对接接头，沿焊接接头根部全长具有紧贴基本金属的垫板：100％无损探伤， φ ＝1.00； 局部无损探伤， φ ＝0.8；●无法进行探伤的单面焊环向对接焊缝，无垫板： φ＝0.6；第二节 内压容器筒体与封头厚度的设计1、内压圆筒（cylindrical shell ）的厚度设计（1）理论计算厚度δ（required thickness ）GB150-1998 定义：按各章公式计算得到的厚度，为能安全承受计算压力P C （必要时尚需计入其他载荷）。
内压圆筒壁内的基本应力是薄膜应力，由第三强度理论可知薄膜应力的强度条件为： t r ][3σσσθ≤= ，t r PD ][23σδσ≤=（1） 式中： t ][σ--制造筒体钢板在设计温度下的许用应力；考虑到焊接接头的影响，公式（1）中的许用应力应使用强度可能较低的焊接接头金属的许用应力，即把钢板的许用应力乘以焊缝系数。
φσδσt r PD ][23≤=，则有：i t PD 2[]δσφ≥ 式中D 为中径，当壁厚没有确定时，则中径也是待定值，利用D=D i +δ则有：c i t cP D =2[]-P δσφ （2） 公式（2）一般被简化为：c i t P D =2[]δσφ（3） （2）设计壁厚d δ（design thickness ） 计算壁厚δ与腐蚀余量C 2之和称为设计壁厚。
可以将其理解为同时满足强度、刚度和使用寿命的最小厚度。
2d C δδ=+ （4）C 2为腐蚀裕度 根据介质对选用材料腐蚀速度和设计使用寿命共同考虑。
C 2=k· a ， mm ；k —腐蚀速度（corrosion rate ），mm/a ； a —设计年限（desired life time ）。
对碳素钢和低合金钢，C 2≥ 1mm ；对于不锈钢，当介质腐蚀性能极微时，取C 2＝0。
（3）名义厚度d δ（normal thickness ） 设计厚度d δ加上钢板负偏差C 1后向上圆整至刚才标准规格的厚度，即标注在设计图样上的壳体厚度。
1n d C δδ=+∆+ （5） C 1—钢板负偏差。
任何名义厚度的钢板出厂时，都允许有一定的负偏差。
钢板和钢管的负偏差按钢材标准的规定。
当钢板负偏差不大于0.25mm ，且不超过名义厚度的6％时，负偏差可忽略不计。
(4) 有效厚度e δ名义厚度n δ减去腐蚀裕量和钢材厚度负偏差，从性质上可以理解为真正可以承受介质压强的厚度，成为有效厚度。
数值上可以看作是计算厚度加上向上钢材圆整量。
12e n C C δδ=-- （6） 厚度系数β：圆筒的有效厚度和计算厚度之比称为圆筒的厚度系数。
（5）最小厚度min δ为满足制造、运输及安装时刚度要求，根据工程经验规定的不包括腐蚀裕量的最小壁厚。
○1碳素钢和低合金钢制造的容器，最小壁厚不小于3mm ； ○2高合金钢制容器，（如不锈钢制造的容器），最小壁厚不小于2mm 。
当筒体的计算厚度小于最小厚度，应取最小厚度作为计算厚度，这时筒体的名义厚度可以分为两种不同的情况分别计算。
（1） 当min 1->C δδ，n min 2=+C +,()δδ∆∆可以等于零（2） 当min 1-C δδ<时，必须考虑钢板负偏差，n min 21=+C +C +δδ∆表5 钢板的常用厚度表表6 几种厚度之间的相互关系2、内压球壳（sphere ）的厚度设计球壳的任意点处的薄膜应力均相同，且m σσθ=，根据薄膜应力第三强度条件： []4t r PD θσσσφδ==≤ 采用内径表示：, 4[]4[]c i c i c P D P D mm P δδσφσφ==-或者简化为 (7) 其他的厚度计算与筒体一样。
3、内压封头的厚度设计（1）半球形封头（hemispherical head ）半球形封头的厚度采用球壳的壁厚设计公式进行计算。
图1 半球形封头示意图 图2 椭圆形封头示意图（2）标准椭圆形封头（ellipsoidal head ）如图所示，由半个椭球和一段高为h 0的圆筒形筒节（称为直边）构成，封头曲面深度4i D h =，直边高度与封头的公称直径有关。
对于标准椭圆封头，最大的薄膜应力位于椭球的顶部，大小和圆筒的环向应力完全相同，其厚度和圆筒形的计算一样。
但是和下面的GB150-1998 规定的不太一样，主要是因为在简化是产生的，影响不大。
K 2[]0.5c i t cp D p δσφ=- （8） K 为椭圆封头形状系数，⎥⎦⎤⎢⎣⎡+=2)2(261i i h D K 标准椭圆封头为K=1.0 2[]0.5c i t cp D p δσφ=- 应当注意，承受内压时椭圆封头的赤道处为环向压缩应力，为了避免失稳，规定标准椭圆的计算厚度不得小于封头内径的0.15%。
（3）碟形封头又称带折边球形封头，有三部分组成，以R i 为半径的球面壳体、半径为r 的圆弧为母线所构成的环状壳体（折边或过渡圆弧）。
● 球面半径R i 一般不大于筒体直径D i ；● 折边半径r 在任何情况下不得小于球面半径的10%，其应大于三倍的封头厚度。
图3 碟形封头碟形封头厚度的计算公式：2[]0.5c i cMp R p δσφ=- （9） 式中：M —碟形封头形状系数134M ⎛=+ ⎝ 碟形封头的厚度如果太薄，则会出现内压下的弹性失稳，所以规定：i e D M %15.0,34.1≥≤δ；i e D M %3.0,34.1≥>δ（4）球冠形封头（没有折边）封头的结构，为了进一步降低凸形封头的高度，将碟形封头的过度圆弧和直边部分去掉，将球面部分直接焊接到圆柱壳体上，如下图所示。
图4 球冠形封头○1作容器的端封头； ○2用作容器中两个相邻承压空间的中间封头。
