水轮机结构简介
水轮机结构介绍
水轮机结构介绍水轮机是利用水能转换为机械能的一种装置，是发电厂中常用的主要发电设备之一、下面将对水轮机的结构进行详细介绍。
水轮机主要由机壳、转轮、导向装置、涡排装置、轴承和透水管道等组成。
1.机壳：水轮机的机壳是一个装置的外部保护壳，一般由钢板或钢铸件焊接而成。
机壳内有良好的润滑和密封装置，以保证机器的正常运转，并能减少机械损耗，并防止泄漏。
2.转轮：转轮是水轮机的核心部分，是水能转换为机械能的重要部分。
转轮的形状和组织结构根据不同的水轮机类型而有所不同，常见的有斜流式、混流式和轴流式等类型。
3.导向装置：导向装置起到引导水流进入转轮并调节进水流量的作用。
导向装置一般由多个可调节的导叶组成，导叶的位置和角度可以通过液压机构或机械装置进行调节，以实现对水流的控制。
4.涡排装置：涡排装置将已经转过水轮机的水流排出，将水流的动能转化为排出水流的动能。
一般情况下，涡排装置由锥壳、导管和涡轴组成，通过设计合理的导管形状和尺寸，使水流尽可能地获得动能转换。
5.轴承：轴承用于支撑和固定转轮和轴的位置，以减少旋转过程中的运动摩擦和机械损耗。
轴承在水轮机中至关重要，要求具有较高的承载能力和良好的摩擦性能。
6.透水管道：透水管道用于将调节好流量的水流引入水轮机的导叶中，以驱动转轮旋转。
透水管道的设计应保证水流顺利地进入和离开水轮机，并尽量减少水流中的压力损失和涡旋现象。
水轮机通过上述各部分的相互配合和工作，将水能转化为机械能，实现发电厂的发电功能。
在实际应用中，水轮机的转速和功率可根据工作需求进行调节和匹配，并通过自动控制系统来控制和监测水轮机的运行状态。
总之，水轮机是一种利用水能发电的设备，它通过机壳、转轮、导向装置、涡排装置、轴承和透水管道等部分的协同工作，将水能转化为有用的机械能。
水轮机的设计和运行状态对于发电厂的稳定运行至关重要，因此，在水轮机设计和制造过程中需要严格遵循相关的技术规范和要求，确保水轮机的性能和安全性。
水轮机结构绍
成过流通道 安装导叶下轴 承
止漏环
止
漏 环 分 上 、 下 止 漏 环
基础环 （支持环）
作用 在机组安装时放座环
，成为座环的基础。 在水轮机安装及检修 时，用来放置转轮 。
尾水管
尾水管位于转轮的下
方是主要的通流部件 ，作用是引导进出转 轮的水流。 水泵水轮机作水轮机 运行时要求尾水管的 断面为缓慢扩散型
埋设管路
埋设管路主要包括 机组排水管路
机组测压管路
压水系统管路
回水排气管路
机组冷却润滑系统管路
水轮机保护装置
水轮机保护装置是当机组在启停和运 行过程中发生危及设备和人身安全的故 障时，自动采取保护或联锁措施，防止 事故产生和避免事故扩大，从而保证人 和设备的安全不受损害或将损害降到最 低限度。
主轴密封、大轴
转轮外观
主轴密封 上部止漏环 转轮上冠 叶片 转轮下环 下部止漏环
转动部分
转动部分是机组的核心组成部分，是水
能转换成机械能/电能的关键。
转动部分及其相关部件主要包括：转轮
、主轴、主轴密封等。
转轮
转轮是实现水能转换的主
要部件，它将大部分水能 转换成转轮的旋转机械能 ，并通过水轮机主轴传递 给发电机。
混流式 A575c 模型转轮 LJ 立式金属蜗壳 188 转轮直径
HL
水轮机主要部件
引水部件
密封装置 水导轴承 保护装置 埋设部件管路
导水部件
工作部件
泄水部件
水轮机结构示意
水轮机结构
将水轮机分成三 大部分：转动部分、 固定部分、埋入部 分
转动部分：转轮、
当机组出力

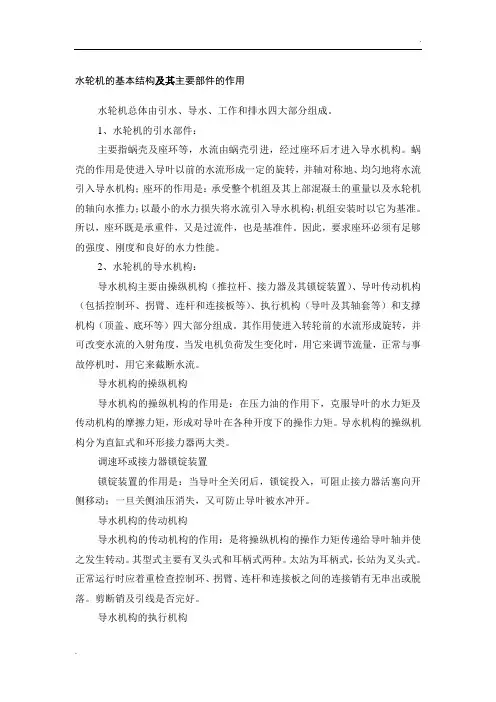

水轮机的基本结构及其主要部件的作用
水轮机的基本结构及其主要部件的作用水轮机总体由引水、导水、工作和排水四大部分组成。
1、水轮机的引水部件：主要指蜗壳及座环等，水流由蜗壳引进，经过座环后才进入导水机构。
蜗壳的作用是使进入导叶以前的水流形成一定的旋转，并轴对称地、均匀地将水流引入导水机构；座环的作用是：承受整个机组及其上部混凝土的重量以及水轮机的轴向水推力；以最小的水力损失将水流引入导水机构；机组安装时以它为基准。
所以，座环既是承重件，又是过流件，也是基准件。
因此，要求座环必须有足够的强度、刚度和良好的水力性能。
2、水轮机的导水机构：导水机构主要由操纵机构（推拉杆、接力器及其锁锭装置）、导叶传动机构（包括控制环、拐臂、连杆和连接板等）、执行机构（导叶及其轴套等）和支撑机构（顶盖、底环等）四大部分组成。
其作用使进入转轮前的水流形成旋转，并可改变水流的入射角度，当发电机负荷发生变化时，用它来调节流量，正常与事故停机时，用它来截断水流。
导水机构的操纵机构导水机构的操纵机构的作用是：在压力油的作用下，克服导叶的水力矩及传动机构的摩擦力矩，形成对导叶在各种开度下的操作力矩。
导水机构的操纵机构分为直缸式和环形接力器两大类。
调速环或接力器锁锭装置锁锭装置的作用是：当导叶全关闭后，锁锭投入，可阻止接力器活塞向开侧移动；一旦关侧油压消失，又可防止导叶被水冲开。
导水机构的传动机构导水机构的传动机构的作用：是将操纵机构的操作力矩传递给导叶轴并使之发生转动。
其型式主要有叉头式和耳柄式两种。
太站为耳柄式，长站为叉头式。
正常运行时应着重检查控制环、拐臂、连杆和连接板之间的连接销有无串出或脱落。
剪断销及引线是否完好。
导水机构的执行机构导水机构的执行机构包括导叶和轴套，为了操作导叶使其转动，既减少摩擦阻力又不摆动，在水轮机导叶上均装有三个滑动轴承。
下轴套装在底环上，上、中轴套装在导叶套筒内，套筒固定在顶盖上。
为了减少沿轴颈的漏水量和减轻泥沙对轴颈的磨损，导叶轴颈均装有密封，当密封损坏时可能造成顶盖水位升高。

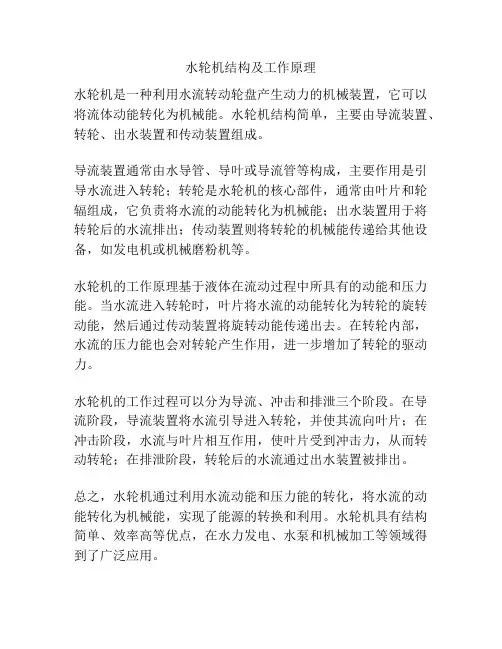

水轮机结构及工作原理
水轮机结构及工作原理
水轮机是一种利用水流转动轮盘产生动力的机械装置，它可以将流体动能转化为机械能。
水轮机结构简单，主要由导流装置、转轮、出水装置和传动装置组成。
导流装置通常由水导管、导叶或导流管等构成，主要作用是引导水流进入转轮；转轮是水轮机的核心部件，通常由叶片和轮辐组成，它负责将水流的动能转化为机械能；出水装置用于将转轮后的水流排出；传动装置则将转轮的机械能传递给其他设备，如发电机或机械磨粉机等。
水轮机的工作原理基于液体在流动过程中所具有的动能和压力能。
当水流进入转轮时，叶片将水流的动能转化为转轮的旋转动能，然后通过传动装置将旋转动能传递出去。
在转轮内部，水流的压力能也会对转轮产生作用，进一步增加了转轮的驱动力。
水轮机的工作过程可以分为导流、冲击和排泄三个阶段。
在导流阶段，导流装置将水流引导进入转轮，并使其流向叶片；在冲击阶段，水流与叶片相互作用，使叶片受到冲击力，从而转动转轮；在排泄阶段，转轮后的水流通过出水装置被排出。
总之，水轮机通过利用水流动能和压力能的转化，将水流的动能转化为机械能，实现了能源的转换和利用。
水轮机具有结构简单、效率高等优点，在水力发电、水泵和机械加工等领域得到了广泛应用。

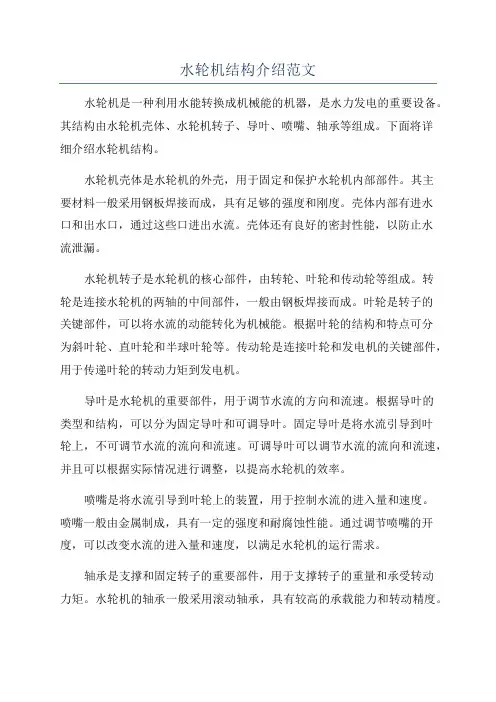

水轮机结构介绍范文
水轮机结构介绍范文水轮机是一种利用水能转换成机械能的机器，是水力发电的重要设备。
其结构由水轮机壳体、水轮机转子、导叶、喷嘴、轴承等组成。
下面将详细介绍水轮机结构。
水轮机壳体是水轮机的外壳，用于固定和保护水轮机内部部件。
其主要材料一般采用钢板焊接而成，具有足够的强度和刚度。
壳体内部有进水口和出水口，通过这些口进出水流。
壳体还有良好的密封性能，以防止水流泄漏。
水轮机转子是水轮机的核心部件，由转轮、叶轮和传动轮等组成。
转轮是连接水轮机的两轴的中间部件，一般由钢板焊接而成。
叶轮是转子的关键部件，可以将水流的动能转化为机械能。
根据叶轮的结构和特点可分为斜叶轮、直叶轮和半球叶轮等。
传动轮是连接叶轮和发电机的关键部件，用于传递叶轮的转动力矩到发电机。
导叶是水轮机的重要部件，用于调节水流的方向和流速。
根据导叶的类型和结构，可以分为固定导叶和可调导叶。
固定导叶是将水流引导到叶轮上，不可调节水流的流向和流速。
可调导叶可以调节水流的流向和流速，并且可以根据实际情况进行调整，以提高水轮机的效率。
喷嘴是将水流引导到叶轮上的装置，用于控制水流的进入量和速度。
喷嘴一般由金属制成，具有一定的强度和耐腐蚀性能。
通过调节喷嘴的开度，可以改变水流的进入量和速度，以满足水轮机的运行需求。
轴承是支撑和固定转子的重要部件，用于支撑转子的重量和承受转动力矩。
水轮机的轴承一般采用滚动轴承，具有较高的承载能力和转动精度。
在水轮机的运行过程中，轴承需要保持良好的润滑状态，以减少摩擦和磨损，延长轴承的使用寿命。
除了以上介绍的主要部件外，水轮机还包括定子、发电机和控制系统等辅助设备。
定子是固定在水轮机壳体内的部件，用于固定转子和导向水流。
发电机是水轮机的另一个重要部分，用于将水轮机转子的机械能转化为电能。
控制系统是用于监测和控制水轮机运行状态的设备，可以根据实际情况进行调节和控制。
综上所述，水轮机是一种将水能转换成机械能的机器，其结构由水轮机壳体、水轮机转子、导叶、喷嘴、轴承等组成。

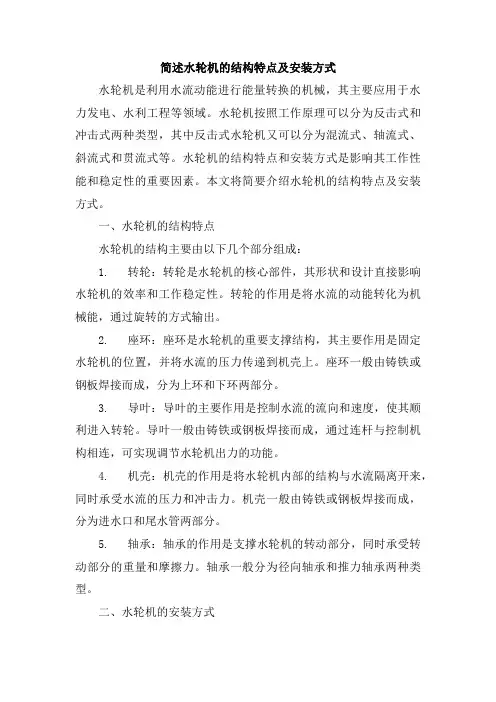

简述水轮机的结构特点及安装方式
简述水轮机的结构特点及安装方式水轮机是利用水流动能进行能量转换的机械，其主要应用于水力发电、水利工程等领域。
水轮机按照工作原理可以分为反击式和冲击式两种类型，其中反击式水轮机又可以分为混流式、轴流式、斜流式和贯流式等。
水轮机的结构特点和安装方式是影响其工作性能和稳定性的重要因素。
本文将简要介绍水轮机的结构特点及安装方式。
一、水轮机的结构特点水轮机的结构主要由以下几个部分组成：1.转轮：转轮是水轮机的核心部件，其形状和设计直接影响水轮机的效率和工作稳定性。
转轮的作用是将水流的动能转化为机械能，通过旋转的方式输出。
2.座环：座环是水轮机的重要支撑结构，其主要作用是固定水轮机的位置，并将水流的压力传递到机壳上。
座环一般由铸铁或钢板焊接而成，分为上环和下环两部分。
3.导叶：导叶的主要作用是控制水流的流向和速度，使其顺利进入转轮。
导叶一般由铸铁或钢板焊接而成，通过连杆与控制机构相连，可实现调节水轮机出力的功能。
4.机壳：机壳的作用是将水轮机内部的结构与水流隔离开来，同时承受水流的压力和冲击力。
机壳一般由铸铁或钢板焊接而成，分为进水口和尾水管两部分。
5.轴承：轴承的作用是支撑水轮机的转动部分，同时承受转动部分的重量和摩擦力。
轴承一般分为径向轴承和推力轴承两种类型。
二、水轮机的安装方式水轮机的安装方式主要包括以下两种：1.卧式安装：卧式安装是将水轮机水平放置在基础上，转轮和导叶等转动部分朝上，座环和机壳等固定部分朝下。
卧式安装适用于小型水轮机和要求较低的水电站。
优点是安装和维护方便，可利用自然水流进行润滑和冷却；缺点是需要较大的空间和基础，对于大型水轮机来说不够紧凑。
2.立式安装：立式安装是将水轮机垂直安装在基础上，转轮和导叶等转动部分朝下，座环和机壳等固定部分朝上。
立式安装适用于大型水轮机和要求较高的水电站。
优点是可充分利用高度空间，结构紧凑，能够承受更大的水流压力和冲击力；缺点是需要更复杂的安装和维护技术，需要配置专门的润滑和冷却系统。
水轮机结构介绍(修改
水轮机结构介绍(修改水轮机是一种将水流动能转化为机械能的能量转换设备。
它广泛应用于水利发电、水运和水泵系统中。
水轮机的结构主要包括水轮机本体、水轮机导水系统和机械传动系统。
水轮机本体是水流能源转换的核心部分，主要包括叶片、转轴、机壳和调节装置。
叶片是水轮机工作的关键部件，它们负责将水流的动能转化为机械能。
叶片设计的好坏直接影响水轮机的效率和性能。
传统的水轮机叶片采用曲线叶型，通过调节叶片的角度来改变水流作用力的大小和方向。
随着科技的发展，一些新型水轮机采用直线叶型或深蛙叶型，能够提高水流的利用率和水轮机的效率。
转轴是水轮机的支撑和连接部件，负责传递水轮机本体产生的机械能。
转轴通常由高强度的材料制成，以承受高速旋转和重力的力量。
为了减小径向力和横向力在轴上的作用力，水轮机通常采用双小头设计，即转轴两端直径较小。
机壳（也称为机舱）是水轮机本体的外部保护罩，主要作用是引导水流流过叶片并改变水流的动能。
机壳的设计通常根据水流的流动特性和水轮机的运行要求来确定。
一般情况下，机壳的形状为半圆形，但也有其他形状如V形、矩形等。
调节装置是水轮机用于控制水流流量和转速的装置，以适应不同工况下的需要。
常见的调节装置有凸缘门、直翼与导轮、调节叶片等。
凸缘门是一种用于改变水流流量的装置，通过提高或降低凸缘的高度来控制水流的流速。
直翼与导轮是一种通过改变水流的流向来调节转速和输出功率的装置，通过改变导轮角度来改变水流对叶片的作用力。
调节叶片是一种通过改变叶片角度来调节水流的流量和转速的装置，与叶轮本体相连，并可以通过调整杆或液压缸来改变叶片的角度。
水轮机导水系统用于将水流引导到水轮机本体，包括水渠、堰坝、引水隧洞、水闸等。
水轮机导水系统的设计和建设对于水轮机运行的稳定性和效率至关重要。
优化的导水系统应具有合理的水流路径、充分利用水资源、减少水流泄露和压力损失。
机械传动系统用于将水轮机本体产生的机械能传递给其他机械设备，常见的机械传动系统有直接驱动和间接驱动两种形式。
水轮机结构介绍范文
水轮机结构介绍范文水轮机是一种将水的动能转化为机械能的装置，是发电厂中常用的水力发电装置。
水轮机的结构包括水轮机转子、定子和调节装置。
水轮机转子是水能转化的主要部分。
它一般由转轮、叶片和轴承组成。
转轮是一个直径较大的圆盘，由高强度的金属材料制成，通常是铸铁或钢。
转轮上有一系列的叶片，叶片的形状有直线型、曲线型、斜面型等，可以根据具体的水力条件进行设计。
叶片的材料通常是耐磨的合金钢。
转轮的直径决定了水轮机的功率大小，直径越大，功率越大。
轴承用于支撑转轮，并使其能够旋转。
水轮机定子包括水轮机轮槽、喷口和进流导管。
轮槽是由金属材料制成的圆筒形结构，安装在转轮的外围。
它的作用是将水引入叶片之间，使水对叶片施加压力，产生转动力。
喷口是水流进入轮槽的出口，通常位于轮槽的下部。
进流导管用于将水从水库或河流引导到水轮机的轮槽中，通常是金属管道或混凝土构筑物。
水轮机的调节装置用于控制水流的流量和压力，以便适应不同的发电负荷。
常见的调节装置有进水阀门和偏心机构。
进水阀门的开度可以调节进入轮槽中的水流量，从而控制水轮机的转速。
偏心机构是一种可以改变喷口的位置的装置，通过改变喷口的位置，可以调整水流对叶片的压力，从而改变水轮机的转速。
水轮机的工作原理是利用水流的动能和压力作用于叶片上，将水的动能转化为转轮的机械能。
当水流经过叶片时，叶片受到水的冲击力，产生力矩将转轮带动旋转。
转动的轴通过连接装置将机械能传递给发电机或其他机械设备。
水轮机广泛应用于水力发电、水泵站和水厂等场所。
在水力发电过程中，利用水轮机将水的潜能和动能转换为电能，实现可持续能源的利用。
同时，由于水轮机具有结构简单、运行可靠、维护成本低等优点，因此得到了广泛的应用和推广。
总之，水轮机是一种将水的动能转化为机械能的装置，由转子、定子和调节装置组成。
它的工作原理是利用水的动能和压力作用于叶片上，将水的动能转化为转轮的机械能。
水轮机具有结构简单、运行可靠等优点，在水力发电、水泵站等领域有着广泛的应用。
水轮机结构介绍(经典)ppt课件
外形图
泄水锥结构
剖面图
作用：
1. 是水轮机导水机构的重要组成部分，主要是为尾水导流； 2. 整理版课件 使转轮体内部形成一个封闭油腔，起密封作用。 32
整理版课件
泄水锥安装
装配步骤：
首先将泄水锥固定在 地面上，基本保证其轴心 与地面垂直；用桥机调起 转轮体与泄水锥进行对接； 调整位置使得二者的轴心 在同一条直线上，然后用 固定螺栓将二者把合在一 起；连接体外部安装封围 板（图中没有表示）。
密封圈 油槽盖 推力瓦 托瓦 支筒 支铁 弹性油箱
整理版课件
推力轴承结构
推力头
卡环
镜板 油冷器
底盘 推力轴承座 挡油管
55
推力油箱
与油槽盖 配合面
推力油箱
与推力轴承柱 段配合面
油冷却器 安装孔
推力油箱由二瓣组成，两者组装后吊入机坑与推力轴承支
架整柱理版段课件 通过螺栓紧固在一起。
56
弹性油箱底盘组件
作用：
调节通过机组过流系 统的水的流量，达到 控制机组转速的目的；
整理版课件
14
活动导叶安装
活动 导叶
基础
底环
1.将活动导叶分片吊入机坑，注意不得碰伤导叶工作面；
2.调整导叶位置，使得每个导叶基本垂直，待导叶调整完成
以后加装限位块。
整理版课件
15
与支持盖 接合部位
顶盖
导叶套筒 安装孔
作用：
1. 固定导水机构；
2. 用螺栓将锥体下环与空气围带底座紧固在一起。
整理版课件
42
整理版课件
支持盖吊装
装配步骤：
首先在支持盖与锥体 下环和上环组合成一个整 体；在支持盖顶部安装控 制环；用桥机吊起支持盖， 将其吊入机坑；调整支持 盖位置，使其与顶盖的安 装螺栓孔对齐，然后用螺 栓和螺母将支持盖和顶盖 紧固起来，并保证安装紧 固可靠。
水轮发电机结构及工作原理介绍
水轮发电机结构及工作原理介绍水轮发电机是一种利用自然水流的动能来产生电能的装置。
它是电力工业中最为常见的发电机之一，被广泛应用于水力发电站和小型水电站中。
本文将介绍水轮发电机的结构组成及其工作原理。
一、水轮发电机的结构组成1. 水轮机水轮机是水轮发电机中的核心部件，它通过水的冲击力将水的动能转化为机械能。
水轮机通常由转子、转子叶片和轴组成。
转子是水轮机的主要部件，负责承载叶片和转动。
转子叶片用来接收水流冲击力，将动能转化为转子运动能量。
轴则将转子连接到发电机，使其能够转动。
2. 水导装置水导装置是控制水流进入水轮机的装置，它的作用是将水流引导到水轮机的转子上。
水导装置通常由水闸、引水渠和水轮机进水口组成。
水闸和引水渠用来控制水流的流量和流速，可以根据实际需要进行调节。
水轮机进水口是水流进入水轮机转子的地方，需要保证水流的稳定和流量的均匀分布。
3. 输电系统输电系统是将水轮发电机产生的电能传输到用户端的系统。
它由发电机、变压器、输电线路和配电系统组成。
发电机是将机械能转化为电能的设备，它通过转子的旋转产生感应电动势，从而产生交流电。
变压器负责将发电机产生的低电压升高为输电线路所需的高电压，以减少输电损耗。
输电线路将电能从发电厂传输到用户端，而配电系统则将电能从输电线路引导到用户家庭或工厂。
二、水轮发电机的工作原理水轮发电机的工作原理基于水能转化为机械能，再由机械能转化为电能的过程。
其工作原理可以概括为以下几个步骤：1. 水的冲击力当水流通过水闸和引水渠进入水轮机时，会受到水轮机转子上叶片的阻力，从而产生冲击力。
这种冲击力将水的动能转化为机械能，使转子开始旋转。
2. 转子的旋转转子受到冲击力作用后开始旋转，旋转的速度取决于水流的流量和水轮机的设计。
转子旋转会带动轴一起旋转，将机械能传递到发电机中。
3. 感应电动势转子的旋转会产生变化的磁场，使静子（固定在发电机内部的零部件）中的导体产生感应电动势。
根据法拉第电磁感应定律，当导体在磁场中运动时，会在导体两端产生电势差，即感应电动势。
水轮机结构
水轮机结构1. 引言水轮机是一种将水能转化为机械能的装置，广泛应用于发电、农业灌溉、工业生产等领域。
水轮机由水轮机转子和定子组成，本文将详细介绍水轮机的结构及其各个组成部分。
2. 水轮机结构概述水轮机主要由转子、定子、导叶、水桨和轴系等组成。
其结构紧凑，高效能，易于维修和保养。
下面将对各个组成部分进行详细介绍。
3. 转子转子是水轮机的动力部分，直接与水流接触，将水的动能转化为机械能。
转子通常由由多个桨叶连接而成，通过承受水流的冲击力来驱动转动。
转子材质一般选用耐磨、耐腐蚀的合金钢，以确保转子的长期运转稳定。
4. 定子定子是水轮机的静力部分，位于转子的上游或下游。
定子通过导流来控制水流的流向和速度，使水流对转子叶片施加最大的冲击力。
定子通常由定子壳体、导叶和驱动装置等组成。
4.1 定子壳体定子壳体是定子的外包装，由耐腐蚀、强度高的材料制成，通常是钢板焊接而成。
定子壳体具有良好的密封性能，可以有效防止水流泄漏。
4.2 导叶导叶是定子壳体的一部分，位于壳体内部。
导叶的主要作用是引导水流的流向和速度，使其能够对转子叶片产生最大的冲击力。
导叶通常采用定子壳体和导叶片组成，导叶片可根据需要进行调整和更换。
4.3 驱动装置水轮机的驱动装置位于定子壳体的下部分，通过驱动装置可以控制导叶的张开和关闭，从而调整水流对转子的冲击力大小。
驱动装置通常由油压或电动机组成。
5. 水桨水桨是转子的关键部分，直接承受水流的冲击力。
水桨的形状和角度可以根据水轮机的设计要求进行调整，以确保转子获得最大的动力输出。
水桨通常由坚固耐用且具有良好耐磨性的材料制成，如合金钢或聚合物复合材料。
6. 轴系轴系是水轮机的传动装置，将转子的旋转动力传递到发电机或其他设备上。
轴系通常由轴轴承、轴套、联轴器等组成，可根据需要进行调整和维护。
7. 结论水轮机是一种重要的水能利用装置，其结构包括转子、定子、导叶、水桨和轴系等组成部分。
转子将水的动能转化为机械能，定子通过导流和驱动装置控制水流对转子的冲击力，水桨直接承受水流冲击力，轴系将转子的动力传递到发电机或其他设备上。
水轮发电机结构介绍
水轮发电机结构介绍水轮机是水轮发电机的核心部件，它直接受到水流的作用，将水的动能转化为机械能。
水轮机一般由水轮叶片、转轴和轴承组成。
水经过水轮叶片时，叶片会受到水流的冲击力，从而转动水轮。
水轮的转动会带动转轴一起旋转，使得机械能得以传递到发电机上。
水轮叶片的形状和数量不同，可以分为斜梁式、斜流式、直径式等，根据不同的水流特性选择合适的水轮叶片。
发电机是水轮发电机的关键组件，它负责将转动的机械能转化为电能。
发电机一般由定子和转子组成。
定子是固定不动的部件，它包含有一组线圈，通过电流流过线圈产生磁场。
转子则是旋转的部件，它由磁铁构成，当转子旋转时，磁铁与定子的磁场发生相互作用，从而产生电流。
这个原理被称为电磁感应。
通过调整转子的速度和磁场的强度，可以控制生成的电流大小和频率，实现电能的稳定输出。
控制系统是水轮发电机的重要组成部分，它负责监测和控制水轮发电机的运行状态。
控制系统一般由传感器、调速装置和自动化控制装置等构成。
传感器用于测量和监测水流的流量、压力等参数，以及发电机的转速、温度等状态。
调速装置用于控制水轮的转速，保持其在合理的范围内，使得发电机输出的电能稳定。
自动化控制装置可根据传感器的反馈信号，对水轮和发电机进行智能化控制，实现自动化运行。
此外，水轮发电机还需要配备水泵、调节阀和润滑系统等辅助设备。
水泵用于将水引导到水轮发电机，提供水流能量。
调节阀用于调节水流的压力和流量，优化水轮发电机的工作效率。
润滑系统则是对水轮发电机的轴承和机械部件进行润滑，降低摩擦损耗，延长使用寿命。
总之，水轮发电机是一种通过水流驱动的发电装置，由水轮机、发电机和控制系统等组成。
它利用水的动能转化为机械能，再将机械能转化为电能。
水轮发电机在水力发电中起到至关重要的作用，它可以通过合理的设计和控制，实现高效稳定的电能输出。
随着技术的发展，水轮发电机的结构和性能还将进一步优化和改进，为可持续发展提供更多清洁能源。
水轮机结构——精选推荐
水轮机一、水轮机的结构结构分三大部分，即转动部分、固定部分、埋入部分1、转动部分是机组的核心组成部分，是水能转换成机械能和电能的关键；主要包括：转轮、主轴、主轴密封等。
转轮是实现谁能转换的主要部件，它将大部分水能转换成转轮的旋转机械能，并通过水轮机主轴传递给发电机；所以水轮机的转轮是将水能转换成机械能。
主轴是承受水轮机转动部分的重量及轴向水推力所产生的拉力，同时传递转轮产生的扭矩。
主轴密封是水轮机关键部分之一，水轮机在运行过程中，其主轴密封的安全可靠运行，直接关系到水轮机是否安全运行。
作用是有效地阻挡水管中的水从主轴与顶盖之间的间隙上溢，防止水轮机导轴承及顶盖被淹，维持轴承和机组的正常运行。
附加：检修密封是当机组检修、检查或由于主轴密封损坏时投入的一种密封，又称空气围带；作用是当投入时压缩空气进入空气围带，使空气围带的凸出部位抱紧水导旋转油盆与之配合的加工面或大轴法兰，切断尾水以防水淹水车室。
2、固定部分包括顶盖、底环、座环、支持环等。
3、蜗壳、座环等。
蜗壳是在机组作水轮机运行时，蜗壳在座环圆周方向提供均匀的流速不变的压力水流进入转轮；蜗壳手机转轮所泵出的水流并将水流的动能转换成压能输入饮水钢管。
座环是承受整个机组及其上部混凝土的重量以及水泵水轮机的轴向水推力，以最小的水力损失将水流引入导水机构。
4、导水机构由顶盖、底环、导叶、连杆机构和接力器等组成。
导叶安放在转轮与座环之间上下由顶盖和底环上的轴套固定，通过接力器和连杆机构来操纵导叶的开关；其作用是：使水流进入转轮之前形成旋转并改变水流的入射角度。
当机组出力发生变化时，用来调节流量。
正常与事故停机时，用来截断水流。
5、顶盖的作用是形成流道并承受相应的流体压力，固定和支撑活动导叶及其连杆机构。
支撑水导轴承，支撑并组成机组的密封，包括主轴密封、检修密封、上迷宫环等。
6、底环的作用是与顶盖一起形成过流通道，安装导叶下轴承。
7、止漏环分上、下止漏环8、基础环（支持环）作用是在机组安装时放座环，成为座环的基础。
水轮机结构介绍
反击型水轮机
按水轮机利用水流能量的不同，分为两大类型： 1. 反击型水轮机：主要是利用水流的位能和动能。 显著特点：水轮机的转轮浸没在水流中。
混流式水轮机HL
轴流定浆式水轮机ZD
轴流式水轮机ZL 轴流转浆式水轮机ZZ
类 型
贯流式水轮机GL 斜流式水轮机XL
贯流定浆式水轮机GD 贯流转浆式水轮机GZ 斜流定浆式水轮机XD 斜流转浆式水轮XZ
混流式水轮机转轮
轴流式水轮机转轮
斜流式水轮机转轮
贯流式水轮机转轮
冲击型水轮机
2﹒冲击型水轮机：主要是利用高速水流（动 能）冲击转轮叶片而推动水轮机转轮旋转 做功的。 显著特点：转轮暴露在大气中。
水斗式（冲击式） 水轮机（CJ）
类 斜击式水轮机（XJ） 型
双击式水轮机（SJ）
水斗式（冲击式）水轮机转轮
• 冲击型水轮机导水部件主要是调节水轮机的出力和实现关机。 一般采用喷嘴，喷嘴由喷针、喷嘴头等构成，是调节喷针在喷 嘴头的位置从而控制进入的流量。
导水部件－座环
导水部件－底环
导水机构－顶盖
导水部件－活动导叶
导水部件－导叶拐臂
导水部件－控制环
工作部件－转轮
• 核心部件，决定水轮机的类型、特点、性 能。 • 转轮结构
水流 固 定 部 分 转 动 部 分
止漏环
• 实际应用时，把几种结构组合在一起用； 对于高水头电站，把梳齿式上面加工和旋 转方向相反的螺纹，以增加止漏的效果。
• 三峡电站在上冠和下环分别装有上部止漏 环和下部止漏环，每个止漏环又分别由转 动和固定两个环组成，其固定部分分别安 装在顶盖和底环上。 转动部分止漏环分别 安装在转轮的上冠和下环处。
引水部件（引水室）
水轮机结构介绍(经典)
推 力 轴 承 外 形
HOMIS
本发电机推力轴承放置在水轮机支持架上，总推力负荷为3300T，采用液压式三波纹弹性油箱支撑结构。其主要作用就是在机组开机过程中，用高压油装置顶起转子，使得发电机转子远离制动环，从而减少静摩擦力，保证机组正常开机；同时在机组运转过程中承受机组转动部分的全部重量，通过推力支架进行负载转移。
水 轮 机 底 环
04
03
01
作用：
水轮机过流部件之一，固定活动导叶。
活动导叶 固定孔
与基础结合部位
水 轮 机 底 环 安 装
将底环固定在水泥基础上，保证其过流面与座环和转轮室上环过流面光滑过渡。
将底环吊入机坑，调整底环位置符合设计要求；
导 水 机 构
控制环
导叶连杆
活动导叶
导叶套筒
顶盖
底环
作用：
泄 水 锥 结 构
外形图
剖面图
作用：
是水轮机导水机构的重要组成部分，主要是为尾水导流； 使转轮体内部形成一个封闭油腔，起密封作用。
泄 水 锥 安 装
装配步骤：
首先将泄水锥固定在地面上，基本保证其轴心与地面垂直；用桥机调起转轮体与泄水锥进行对接；调整位置使得二者的轴心在同一条直线上，然后用固定螺栓将二者把合在一起；连接体外部安装封围板（图中没有表示）。 在二者的配合面上注意按照设计要求安装橡皮密封圈（图中没有表示）。
4
作用：
顶 盖 安 装 将顶盖整体吊入机坑，注意保证顶盖不与基础碰撞； 调整顶盖位置，其保持水平，同时保证导叶套筒安装孔与导叶轴心基本一致。
导 叶 套 筒 装 配
将导叶套筒分别吊入机坑； 调整顶盖位置，保证每个导叶轴心铅直，且保证导叶、套筒和底环导叶安装孔的轴心保持在同一直线上。
水轮机结构介绍
水轮机结构介绍水轮机是一种以水为工作介质的动力机械，利用水的动能进行能量转换。
它广泛应用于水力发电、水厂供水、排水处理等领域。
水轮机的结构通常包括水轮机机壳、转子和水轮机控制系统等部分。
水轮机机壳是水轮机的外壳，起到支撑和保护转子的作用。
机壳通常由上、下盖板和环形筒体组成。
上、下盖板与筒体之间通过螺栓连接，提供了易于拆卸和维护的条件。
机壳内部还设有导水管道和调节装置。
导水管道是将水引导到转子上的重要通道，调节装置则用于调整水流量和水位，以确保水轮机的正常工作。
转子是水轮机的核心部件，也是水轮机转化水能为机械能的关键部分。
转子由轮盘、叶片和轴等组成。
轮盘是转子的主体，通常由钢板焊接而成。
叶片则固定在轮盘上，负责将水流的动能转化为转子的动能。
根据叶片的布置方式，可以将水轮机分为不同类型，如斜流式、径流式和混流式水轮机等。
轴是将机械能从转子传递到其他设备的关键部分，通常由高强度材料制成，以确保转子的正常运转。
水轮机还需要配备控制系统，以实现对水流量、水位和转速的控制。
控制系统通常包括调速器、启动圈和调节装置等。
调速器通过调整水流量和水位，可以控制转子的转速。
启动圈则用于控制水轮机的启停过程。
调节装置则负责根据水轮机的实际运行情况，自动调整水流量和水位，以保持水轮机的良好工作状态。
除了上述主要部件，水轮机还需要配备一些辅助设备，如水泵、冷却系统和润滑系统等。
水泵用于将水引入到水轮机中，冷却系统则用于降低水轮机的温度，以保证其正常运转。
润滑系统则负责给水轮机轴承供给润滑油，减少摩擦和磨损，延长设备的使用寿命。
总之，水轮机的结构由机壳、转子和控制系统等组成。
机壳起到支撑和保护转子的作用，转子是水轮机的核心部件，负责将水能转化为机械能，控制系统实现对水轮机的控制和调节。
水轮机的结构设计和配备的辅助设备都是为了提高水轮机的效率和可靠性，以实现对水能的充分利用。
水轮机结构介绍范文
水轮机结构介绍范文水轮机是一种利用水能转化为机械能的装置，广泛应用于水力发电、水泵等领域。
它的结构主要包括水轮机框架、转轮、导叶、水桨、轴承等部分。
水轮机框架是整个水轮机的基础支撑结构，主要由底座和横梁构成。
底座一般采用铸铁或焊接钢板制成，具有足够的强度和稳定性。
横梁用来连接底座和转轮，承受转轮产生的水力力矩。
转轮是水轮机的核心部分，负责将水的动能转换为机械能。
转轮通常由一系列叶片组成，叶片的形状和数量会影响水流的流速和压力。
叶片材质一般为铸铁、钢板或水泥等。
叶片形状有直角梯形、希顿梯形、半圆形等，根据水轮机的设计需要进行选择。
导叶是调节水轮机的出口水流方向和流量的装置。
它通常由一些可调节的片状元件组成，可以通过调整导叶的角度来改变水轮机的运行状态。
导叶的材质一般为钢板或铸铁，它具有耐磨、耐蚀和耐高温等特性。
导叶装置通常安装在转轮周围，可以控制水流进入转轮的角度和速度。
水轮机的水桨是指用来控制水流进入转轮的部分。
根据水桨的位置和形状的不同，水轮机可以分为前导叶式、内导叶式和后导叶式三种。
水桨的主要材料为钢板或铝合金，具有较好的强度和耐腐蚀性能。
水桨的数量和位置也会对水轮机的性能和效率产生影响。
轴承是连接转轮和轴的装置，主要用于支撑和定位转轮的旋转。
轴承一般采用滚动轴承或滑动轴承，分为振动轴承和支座轴承两种。
振动轴承一般用于小型水轮机，支座轴承适用于大型水轮机。
水轮机还包括止回阀、调速器、冷却系统等辅助装置。
止回阀用于防止水流逆流，保证水轮机的正常运行。
调速器用于调整水轮机的转速，使其适应不同的工况要求。
冷却系统用于降低水轮机的温度，保证其正常运行。
总的来说，水轮机的结构包括框架、转轮、导叶、水桨和轴承等部分。
这些部件相互协作，将水的动能转换为机械能，实现了水能的有效利用。
水轮机的设计和选择需要考虑到各个部分的特性和要求，以提高水轮机的效率和功率输出。
水轮机结构介绍
5. 当机组安装完成以后进行受 力转移，从蜗壳进入门运出 悬挂装置。
第23页/共97页
轮 叶 接 力 器 装 配（一）
导轴
固定 螺栓
活塞环 活塞
装配步骤：
1.安装活塞环； 2.安装导轴； 3.安装紧固螺栓，连接活塞和导轴；
第24页/共97页
轮 叶 接 力 器 装 配（二）
第32页/共97页
操作油管
外形图
上操作油管
中操作油管 下操作油管
连接轮叶接 力器下腔
连接轮叶接 力器上腔
第33页/共97页
端面图
操作油管安装
装配步骤：
首先将上、中两段操作 油管组合；然后将两段操作 油管一起吊入机坑；调整操 作油管轴心使其与轮叶接力 器导轴轴心重合；将操作油 管与导轴连接起来，同时保 证两者连接可靠。
本图中只表示了水封的 安装位置，没有依据实际过 程进行。
第44页/共97页
外形图
水导轴承
水导瓦 油箱筒
地板
剖面图
水导油箱
水导轴承体
水导轴承作用是靠油膜作用导正水轮机主轴，保持机组稳定性。
第45页/共97页
钨合金表面
水导轴瓦
支柱螺丝 安装孔
轴瓦起 吊孔
瓦温计 安装孔
轴瓦调 整用孔
水导轴承总共有10块轴瓦，均布在主轴四周。
第53页/共97页
密封圈 油槽盖
推力瓦 托瓦
支筒 支铁 弹性油箱
推力轴承结构
推力头
卡环
底盘 推力轴承座 挡油管
第54页/共97页
镜板 油冷器
推力油箱
与油槽盖 配合面
推力油箱
与推力轴承柱 段配合面
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转轮是实现水能转换的主要部 件，它将大部分水能转换成转轮 的旋转机械能，并通过水轮机主 轴传递给发电机 水轮机的转轮是将水能转换成 机械能
4.2 转动部分
主轴密封 上部止漏环
减压装置 转轮上冠 叶片 转轮下环 下部止漏环
转轮外观
4.2 转动部分
主轴
主轴是承受水轮机转动部分的重 量及轴向水推力所产生的拉力， 同时传递转轮产生的扭矩。
4.2 转动部分
主轴密封
主轴密封是水轮机 关键部件之一，水 轮机在运行过程中， 其主轴密封的安全 可靠运行，直接关 系到水轮机是否安 全运行
4.2 转动部分
主轴密封的作用
有效地阻挡尾水管中的水从主轴 与顶盖之间的间隙上溢，防止水 轮机导轴承及顶盖被淹，维持轴 承和机组的正常运行。
4.2 转动部分
2 水轮机主要参数及代码含义
2.1 水轮机主要参数
水头 流量 转速 出力 效率
Hg、H、Hmax、Hmin、Hr（设计水头） Q
f=np/60 N=9.81QHη（Kw）
η
2.2 水轮机型式代号
混流式
斜流式
轴流转桨 轴流定桨 冲击
式
式 （水斗式）
HL
XL
ZZ
ZD
CJ
2.3 混流式水轮机
代号：HLN255—LJ—203
正常与事故停机时， 用来截断水流
4.6 导水机构
4.6 导水机构
4.6 导水机 构
4.6 导水机构 导叶接力器
4.6 导水机构
导叶的转动最终通过接力器和连杆机构 来操纵导叶的开关
4.6 导水机构 顶盖主要作用
1 形成流道并承受相应的流体压力 2 固定和支撑活动导叶及其连杆机构 3 支撑水导轴承
反击式中又分为混流、轴流、斜流和贯流四种；冲 击式中又分为水斗、斜击和双击式三种。
1.2 水轮机分类
1.3 混流式水轮机简介
水流从四周沿径向进入转轮，近似轴向流出 应用水头范围：30m~700m 特点：结构简单、运行稳定且效率高
1.3 混流式水轮机简介 结构图
1.3 混流式水轮机简介 实体
主要内容
31 水轮机 分类及典型水轮机简介
2 水轮机主要参数及代码含义
3
水轮机主要部件
4
水轮机组主要结构
3
1 水轮机分类及典型水轮机简介
1.1 水轮机概述
水轮机是水电厂将水轮转换为机械能的重要设 备。
1.2 水轮机分类
按能量方式转换的不同，它可分为反击式和冲击 式两类。反击型利用水流的压能和动能，冲击型 利用水流动能。
3.2 导水部件 组成
导叶及其操 作机构、顶 盖、底环
作用
调节进入转 轮的流量和 形成转轮所 需的环量
3.2 导水部件 图导 水 部 分 结 构
3.2 导水部件 图导 水 部 分 实 物
3.3 工作部件 组成
转轮
作用
直接将水流 能量转化为 旋转的机械 能
3.3 工作部件
图工 作 部 分 结 构
HL
混流式 水轮机
N255
转轮型号 （也称比 转速）
LJ
203
立式金属 转轮直径 蜗壳 （203厘米）
3 水轮机主要部件
3.3工作部件 3.2导水部件 主要部件 3.4泄水部件
3.1引水部件
3.1 引水部件
组成
引水室（蜗壳） 座环
作用Байду номын сангаас
以较小的水力损失 把水流均匀地、对 称地引入导水部件， 并在进入导叶前形 成一定的环量
3.4 泄水部件
组成
泄水锥 尾水管
作用
引导水流进入下游， 尾水管同时还在转 轮后形成真空，利 用转轮出口到下游 尾水之间的位能， 恢复转轮出口处的 部分动能损失，以 提高效率
3.4 泄水部件 图泄 水 部 分 结 构
4 水轮机主要结构
4.1 混流式水轮机
主要 部件
导轴承
尾水 管
主轴 密封
座环
主轴 转轮 蜗壳 顶盖
其他
• 真空阀：消除抬机现象 • 补气装置：尾水管十字架补气、尾水短管
补气、轴心孔补气
吐站水轮机结构图说明
止漏 环
机坑 里衬
机坑内 环形吊
车
抗磨 板
操作 机构
导叶
泄流 环
底环
4.1 混流式水轮机
转动部分
固定部分
埋入部分
三大部分
4.1 混流式水轮机
4.2 转动部分
转动部分
转动部分是机组的核心组成部分，是水能转换
成机械能/电能的关键。
转动部分及其相关部件主要包括：转轮、主轴、
主轴密封等。
4.2 转动部分
4.4 水轮机导轴承
作用
一是承受机组在各种工况 下运行时通过主轴传过来的 径向力 二是维持已调好的轴线位 置
4.5 水导轴承 水导轴瓦
4.6 导水机构
组成
导水机构由顶 盖、底环、导 叶、连杆机构 和接力器等组 成
作用
使水流进入转轮之 前形成旋转并改变水 流的入射角度
当机组出力发生变 化时，用来调节流量
支撑并组成机组的密封，包括主轴密封、检修密封 4
上迷宫环等
4.6 导水机构
顶盖
4.6 导水机构
作用：
与顶 盖一起 形成过 流通道
安装 导叶下 轴承
底环
4.7 止漏环 止 漏 环 分 上 、 下 止 漏 环
4.9 尾水管
• 尾水管位于 转轮的下方 是主要的通 流部件 ， 作用是引导 进出转轮的 水流。
检修密封
当机组检修、检查或由于主轴密封损 坏时投入的一种密封，又称空气围带。 当投入时压缩空气进入空气围带，使 空气围带的凸出部位抱紧水导旋转油盆 与之配合的加工面或大轴法兰，切断尾 水以防水淹水车室
4.2 转动部分 检 修 密 封
4.3 固定部分 顶盖、底环、座环等
4.4 埋入部分 蜗 壳 、 座 环 等
