电力电子技术习题及答案
电力电子技术试题及答案
电力电子技术试题及答案一、单项选择题(每题2分,共20分)1. 电力电子技术主要研究的是()。
A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案:C2. 下列哪个不是电力电子技术中常用的电力电子器件?()A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案:C3. 电力电子变换器的主要功能是()。
A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案:D4. 电力电子技术在以下哪个领域应用最为广泛?()A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案:B5. 晶闸管的导通条件是()。
A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案:D二、多项选择题(每题3分,共15分)1. 电力电子技术在以下哪些领域有应用?()A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案:ABCD2. 电力电子变换器可以实现以下哪些功能?()A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案:ABCD3. 下列哪些是电力电子技术中常用的控制方式?()A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案:ABD三、填空题(每题2分,共10分)1. 电力电子技术中,______是一种常用的交流-直流变换器。
答案:整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。
答案:开关电源3. 电力电子技术在______领域可以实现能量的高效转换。
答案:新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。
答案:调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。
答案:伺服驱动四、简答题(每题5分,共20分)1. 简述电力电子技术在电力系统中的应用。
答案:电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。
电力电子技术期末考试试题及答案(史上最全)
5.电力二极管的工作特性可概括为_承受正向电压导通,承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
电力电子技术试题
第1章电力电子器件
1.电力电子器件一般工作在__开关__状态。
2.在通常情况下,电力电子器件功率损耗主要为__通态损耗__,而当器件开关频率较高时,功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统,一般由__控制电路__、_驱动电路_、_主电路_三部分组成,由于电路中存在电压和电流的过冲,往往需添加_保护电路__。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管,维持电流IH与擎住电流IL在数值大小上有IL__大于__IH。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为,UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_(如何连接)在同一管芯上的功率集成器件。
度。
11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路;升压斩波电路;升降压斩波电路。
12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流。
13、按逆变后能量馈送去向不同来分类,电力电子元件构成的逆变器可分为有源、逆变器与无源逆变器两大类。
14、有一晶闸管的型号为KK200-9,请说明KK快速晶闸管;200表示表示200A,9表示900V。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
《电力电子技术(第二版)》习题答案
《电力电子技术》习题及解答第1章 思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答:晶闸管的导通条件是:晶闸管阳极和阳极间施加正向电压,并在门极和阳极间施加正向触发电压和电流(或脉冲)。
导通后流过晶闸管的电流由负载阻抗决定,负载上电压由输入阳极电压U A 决定。
1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答:晶闸管的关断条件是:要使晶闸管由正向导通状态转变为阻断状态,可采用阳极电压反向使阳极电流I A 减小,I A 下降到维持电流I H 以下时,晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断,其两端电压大小由电源电压U A 决定。
1.3温度升高时,晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化?答:温度升高时,晶闸管的触发电流随温度升高而减小,正反向漏电流随温度升高而增大,维持电流I H 会减小,正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种?答:非正常导通方式有:(1) I g =0,阳极电压升高至相当高的数值;(1) 阳极电压上升率du/dt 过高;(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答:晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
答:快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答:光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管,在光的照射下,光电二极管电流增加,此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3,维持电流I H =4mA 的晶闸管,使用在图题1.8所示电路中是否合理,为什么?(暂不考虑电压电流裕量)图题1.8答:(a )因为H A I mA K VI <=Ω=250100,所以不合理。
《电力电子技术》练习题及参考答案
《电力电子技术》练习题一、填空题(每空1分,共50分)1、对同一晶闸管,维持电流I H与擎住电流I L在数值大小上有I L________I H。
2、功率集成电路PIC分为二大类,一类是高压集成电路,另一类是________。
3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为,U DSM________U BO。
4、电阻性负载三相半波可控整流电路中,晶闸管所承受的最大正向电压U Fm等于________,设U2为相电压有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。
6、对于三相半波可控整流电路,换相重叠角的影响,将使用输出电压平均值________。
7、晶闸管串联时,给每只管子并联相同阻值的电阻R是________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。
9、抑制过电压的方法之一是用________吸收可能产生过电压的能量,并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路,其换相是在________的上、下二个开关元件之间进行。
11、改变SPWM逆变器中的调制比,可以改变________的幅值。
12、为了利于功率晶体管的关断,驱动电流后沿应是________。
13、恒流驱动电路中抗饱和电路的主要作用是________。
14、功率晶体管缓冲保护电路中的二极管要求采用________型二极管,以便与功率晶体管的开关时间相配合15、晶闸管门极触发刚从断态转入通态即移去触发信号,能维持通态所需要的最小阳极电流,称为______。
16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较______的规化值。
17、普通晶闸管的额定电流用通态平均电流值标定,双向晶闸管的额定电流用_____标定。
18、晶闸管的导通条件是:晶闸管______和阴极间施加正向电压,并在______和阴极间施加正向触发电压和电流(或脉冲)。

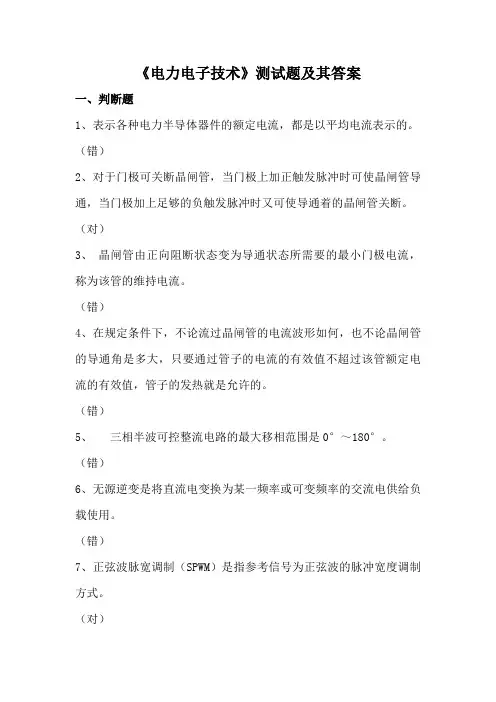

《电力电子技术》测试题及答案
《电力电子技术》测试题及其答案一、判断题1、表示各种电力半导体器件的额定电流,都是以平均电流表示的。
(错)2、对于门极可关断晶闸管,当门极上加正触发脉冲时可使晶闸管导通,当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。
(对)3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流,称为该管的维持电流。
(错)4、在规定条件下,不论流过晶闸管的电流波形如何,也不论晶闸管的导通角是多大,只要通过管子的电流的有效值不超过该管额定电流的有效值,管子的发热就是允许的。
(错)5、三相半波可控整流电路的最大移相范围是0°~180°。
(错)6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。
(错)7、正弦波脉宽调制(SPWM)是指参考信号为正弦波的脉冲宽度调制方式。
(对)8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。
(错)9、斩波器的定频调宽工作方式,是指保持斩波器通端频率不变,通过改变电压脉冲的宽度来使输出电压平均值改变。
(对)10、电流型逆变器抑制过电流能力比电压型逆变器强,适用于经常要求起动、制动与反转拖动装置。
(对)11、三相桥式全控整流大电感负载电路工作于整流状态时,其触发延迟角的最大移相范围为0°~90°。
(对)12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管,两者的电流容量是相同的。
(错)13、晶闸管的正向阻断峰值电压,即在门极断开和正向阻断条件下,可以重复加于晶闸管的正向峰值电压,其值低于转折电压。
(对)14、在SPWM调制方式的逆变器中,只要改变参考信号正弦波的幅值,就可以调节逆变器输出交流电压的大小。
(对)15、在SPWM调制方式的逆变器中,只要改变载波信号的频率,就可以改变逆变器输出交流电压的频率16、若加到晶闸管两端电压的上升率过大,就可能造成晶闸管误导通。
(对)17、晶闸管整流电路中的续流二极管只是起到了及时关断晶闸管的作用,而不影响整流输出电压值及电流值。

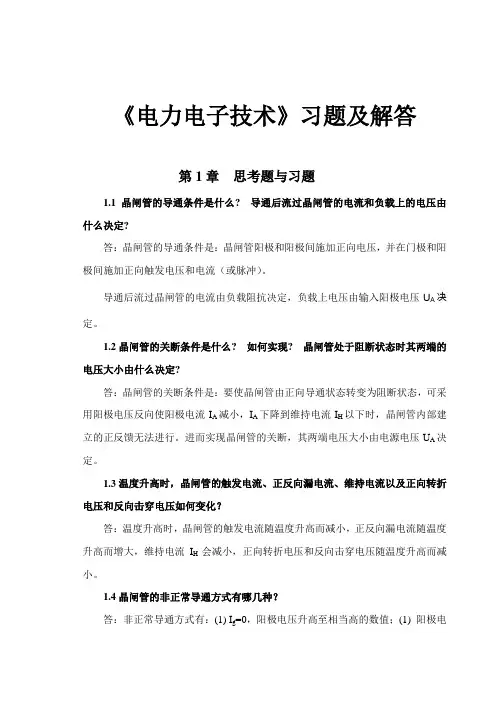

(完整版)《电力电子技术(第二版)》课后习题及解答
《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答:晶闸管的导通条件是:晶闸管阳极和阳极间施加正向电压,并在门极和阳极间施加正向触发电压和电流(或脉冲)。
导通后流过晶闸管的电流由负载阻抗决定,负载上电压由输入阳极电压U A决定。
1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答:晶闸管的关断条件是:要使晶闸管由正向导通状态转变为阻断状态,可采用阳极电压反向使阳极电流I A减小,I A下降到维持电流I H以下时,晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断,其两端电压大小由电源电压U A决定。
1.3温度升高时,晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化?答:温度升高时,晶闸管的触发电流随温度升高而减小,正反向漏电流随温度升高而增大,维持电流I H会减小,正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种?答:非正常导通方式有:(1) I g=0,阳极电压升高至相当高的数值;(1) 阳极电压上升率du/dt 过高;(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答:晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件?答:快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答:光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管,在光的照射下,光电二极管电流增加,此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3,维持电流I H =4mA 的晶闸管,使用在图题1.8所示电路中是否合理,为什么?(暂不考虑电压电流裕量)图题1.8答:(a )因为H A I mA K V I <=Ω=250100,所以不合理。
电力电子技术知识考核题库与答案
电力电子技术知识考核题库一、单选题1、()出现前的时期可称为电力电子技术的史前期或黎明期。
[单选题] *A、电力二极管B、水银整流器C、晶闸管√D、IGBT2、()属于全控型器件,它是MOSFET 和BJT的复合。
其性能十分优越,使之成为现代电力电子技术的主导器件。
[单选题] *A、电力二极管B、晶闸管C、GTOD、IGBT√3、()是MOSFET 和GTO 的复合。
其目前也取得了相当的成功,已经获得大量应用。
[单选题] *A、SITB、晶闸管C、IGBTD、IGCT√4、晶闸管属于半控型器件,它的触发信号加在()之间。
[单选题] *A、阳极与阴极B、门极与阴极√C、栅极与集电极D、栅极与发射极5、IGBT属于电压驱动型器件,它的驱动控制信号加在()之间。
[单选题] *A、阳极与阴极B、门极与阴极C、栅极与集电极D、栅极与发射极√6、随着全控型电力电子器件的不断进步,电力电子电路的工作频率也不断提高,电力电子器件的()也随之增大。
[单选题] *A、通态损耗B、断态损耗C、开关损耗√D、开通损耗7、电化学工业大量使用直流电源,电解铝、电解食盐水等都需要大容量()。
[单选题] *A、整流电源√B、逆变电源C、直流斩波电源D、变频器8、以前的电梯大都采用直流调速系统,而近年来()调速已成为主流。
[单选题] *A、斩波B、交流变相C、交流调压D、交流变频√9、轻型直流输电主要采用()器件。
[单选题] *A、晶闸管B、电力MOSFETC、GTOD、IGBT√10、通信设备中的程控交换机所用的直流电源以前用晶闸管整流电源,现在已改为采用全控型器件的()。
[单选题] *A、逆变电源B、直流斩波电源C、线性稳压电源D、高频开关电源√11、逆导IGBT相当于将一个IGBT 两端反并联一个()。
[单选题] *A、快速二极管√B、晶闸管C、电力MOSFETD、GTO12、下列器件中,()与SIT速度相当。
[单选题] *A、晶闸管B、GTOC、电力MOSFET√13、以下器件中,开关速度达几百kHZ,甚至高达1MHZ的是()。
电力电子技术练习题库与参考答案
电力电子技术练习题库与参考答案一、单选题(共30题,每题1分,共30分)1、直接耦合式强迫换流是给晶闸管加上反向电压而使其关断,因此又叫()。
A、电流换流B、器件换流C、电压换流D、负载换流正确答案:C2、PWM控制技术在( )电路中的应用最为广泛。
A、逆变B、整流C、变频D、斩波正确答案:A3、单相全桥电压型逆变电路阻感负载,需要()个续流二极管。
A、2B、4C、1D、3正确答案:B4、逆变电路根据交流输出侧接的对象,可分为()。
A、单相逆变电路和三相逆变电路B、电压型逆变电路和电流型逆变电路C、有源逆变电路和无源逆变电路D、电容式逆变电路和电感式逆变电路正确答案:C5、单相全控桥式整流电路最多需要()个晶闸管。
A、2B、3C、1D、4正确答案:D6、采用调制法得到PWM波形,把希望输出的波形作为()。
A、正玄波B、载波C、调制信号D、锯齿波正确答案:C7、绝缘栅双极晶体管IGBT是一种复合型器件,它是由()复合而成的。
A、GTR和MOSFETB、GTR和GTOC、GTO和MOSFETD、SCR和MOSFET正确答案:A8、所谓电力电子技术就是应用于电力领域的()技术。
A、变换B、电子C、控制D、交流正确答案:B9、单相桥式可控整流电阻性负载电路中,控制角α的最大移相范围是( )。
A、0º-150°B、0º-90°C、0º-120°D、0º-180°正确答案:D10、斩波电路控制方式中,ton和T都可调,改变占空比,称为()。
A、频率调制B、PWMC、相位控制D、混合型正确答案:D11、得到PWM波形的方法有()。
A、计算法和调制法B、计算法和画图法C、调制法和画图法D、计算法和理论法正确答案:A12、逆变电路根据直流侧电源性质的不同,可分为()。
A、电压型逆变电路和电流型逆变电路B、单相逆变电路和三相逆变电路C、电容式逆变电路和电感式逆变电路D、有源逆变电路和无源逆变电路正确答案:A13、斩波电路控制方式中,ton不变,改变T,称为()。
电力电子技术_习题集(含答案)
《电力电子技术》课程习题集一、单选题1.晶闸管内部有()PN结。
A、一个B、二个C、三个D、四个2.电力二极管内部有()个PN结。
A、一个B、二个C、三个D、四个3.双向晶闸管是用于交流电路中的,其外部有()电极。
A、一个B、两个C、三个D、四个4.比较而言,下列半导体器件中开关速度最快的是()。
A、GTOB、GTRC、MOSFETD、SR5.下列半导体器件中属于电流型控制器件的是()A、GTRB、MOSFETC、IGBTD、SR6.比较而言,下列半导体器件中开关速度最慢的是()。
A、GTOB、GTRC、MOSFETD、IGBT7.下列半导体器件中属于电压型控制器件的是()。
A、GTOB、GTRC、MOSFETD、SR8.压敏电阻在晶闸管整流电路中主要是用来作()。
A、分流B、降压C、过电压保护D、过电流保护9.晶闸管两端并联一个RC电路的作用是()。
A、分流B、降压C、过电压保护D、过电流保护10.普通晶闸管的通态电流(额定电流)是用电流的()来表示的。
A、有效值B、最大值C、平均值D、最小值11.晶闸管在电路中的门极正向偏压()愈好。
A、愈大B、愈小C、不变D、为零12.快速熔断器在晶闸管整流电路中主要是用来作()。
A、分流B、降压C、过电压保护D、过电流保护13.当晶闸管的额定电压小于实际要求时,可以用两个以上同型号的器件相( )。
A、串联B、并联C、串并联14.当晶闸管承受反向阳极电压时,不论门极加何种极性触发电压,管子都将工作在( )。
A、导通状态B、关断状态C、饱和状态D、不定15.当晶闸管的额定电流小于实际要求时,可以用两个以上同型号的器件相 ( )。
A、串联B、并联C、串并联16.晶闸管整流电路中直流电动机应该属于()负载。
A、电阻性B、电感性C、反电动势D、不定17.晶闸管可控整流电路中的控制角α减小,则输出的电压平均值会()。
A、不变B、增大C、减小D、不定18.三相可控整流与单相可控整流相比较,输出直流电压的纹波系数()。
电力电子技术(第五版)课后习题全部答案
电力电子技术答案2-1与信息电子电路中的二极管相比,电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力?答:1.电力二极管大都采用垂直导电结构,使得硅片中通过电流的有效面积增大,显著提高了二极管的通流能力。
2.电力二极管在P区和N区之间多了一层低掺杂N区,也称漂移区。
低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体,由于掺杂浓度低,低掺杂N区就可以承受很高的电压而不被击穿。
2-2.使晶闸管导通的条件是什么?答:使晶闸管导通的条件是:晶闸管承受正向阳极电压,并在门极施加触发电流(脉冲)。
或:uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么?怎样才能使晶闸管由导通变为关断?答:维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流,即维持电流。
要使晶闸管由导通变为关断,可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下,即降到维持电流以下,便可使导通的晶闸管关断。
2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形,各波形的电流最大值均为Im ,试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。
解:a) Id1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) Id2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI 2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) Id3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、Id2、Id3各为多少?这时,相应的电流最大值Im1、Im2、Im3各为多少?解:额定电流I T(AV)=100A 的晶闸管,允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈I A, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I ≈≈ I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答:GTO 和普通晶阐管同为PNPN 结构,由P1N1P2和N1P2N2构成两个晶体管V1、V2,分别具有共基极电流增益1α和2α,由普通晶阐管的分析可得,121=+αα是器件临界导通的条件。
电力电子技术习题与答案
《电力电子技术》试卷A一、填空(每空1分,36分)1、请在正确的空格内标出下面元件的简称:电力晶体管GTR;可关断晶闸管GTO;功率场效应晶体管MOSFET;绝缘栅双极型晶体管IGBT ;IGBT是 MOSFET 和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题,解决的方法是串专用均流电抗器。
4、在电流型逆变器中,输出电压波形为正弦波,输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。
6、180°导电型三相桥式逆变电路,晶闸管换相是在同一桥臂上的上、下二个元件之间进行;而120º导电型三相桥式逆变电路,晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时,晶闸管的触发电流会增加、正反向漏电流会下降;当温度升高时,晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中,环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
(写出四种即可)10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ+、Ⅲ-四种。
二、判断题,(每题1分,10分)(对√、错×)1、在半控桥整流带大电感负载不加续流二极管电路中,电路出故障时会出现失控现象。
(√)2、在用两组反并联晶闸管的可逆系统,使直流电动机实现四象限运行时,其中一组逆变器工作在整流状态,那么另一组就工作在逆变状态。
(×)3、晶闸管串联使用时,必须注意均流问题。
(×)4、逆变角太大会造成逆变失败。
(×)5、并联谐振逆变器必须是略呈电容性电路。
电力电子技术试题20套及答案
考试试卷( 1 )卷一、填空题(本题共8小题,每空1分,共20分)1、电子技术包括______________和电力电子技术两大分支,通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗,提高效率,电力电子器件一般都工作在_________状态。
当器件的工作频率较高时,_________损耗会成为主要的损耗。
3、在PWM控制电路中,载波频率与调制信号频率之比称为_____________,当它为常数时的调制方式称为_________调制。
在逆变电路的输出频率范围划分成若干频段,每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。
4、面积等效原理指的是,_________相等而_______不同的窄脉冲加在具有惯性的环节上时,其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中,开关速度最快的是_________,单管输出功率最大的是_____________,应用最为广泛的是___________。
6、设三相电源的相电压为U2,三相半波可控整流电路接电阻负载时,晶闸管可能承受的最大反向电压为电源线电压的峰值,即,其承受的最大正向电压为。
7、逆变电路的负载如果接到电源,则称为逆变,如果接到负载,则称为逆变。
8、如下图,指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内,电流的通路为________;(2) t1~t2时间段内,电流的通路为_______;(3) t2~t3时间段内,电流的通路为_______;(4) t3~t4时间段内,电流的通路为_______;(5) t4~t5时间段内,电流的通路为_______;二、选择题(本题共10小题,前4题每题2分,其余每题1分,共14分)1、单相桥式PWM逆变电路如下图,单极性调制工作时,在电压的正半周是()A、V1与V4导通,V2与V3关断B、V1常通,V2常断,V3与V4交替通断C、V1与V4关断,V2与V3导通D、V1常断,V2常通,V3与V4交替通断2、对于单相交流调压电路,下面说法错误的是()A、晶闸管的触发角大于电路的功率因素角时,晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时,必须加宽脉冲或脉冲列触发,电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时,晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时,晶闸管的导通角不为180度3、在三相三线交流调压电路中,输出电压的波形如下图所示,在t1~t2时间段内,有()晶闸管导通。
《电力电子技术》课后答案完整版
答:IGBT驱动电路的特点是:驱动电路具有较小的输出电阻,IGBT是电压驱动型器件,IGBT的驱动多采用专用的混合集成驱动器。
GTR驱动电路的特点是:驱动电路提供的驱动电流有足够陡的前沿,并有一定的过冲,这样可加速开通过程,减小开通损耗,关断时,驱动电路能提供幅值足够大的反向基极驱动电流,并加反偏截止电压,以加速关断速度。
A I I d
VT ==
晶闸管的额定电流为:
(35~2657
.157
.272~5.1(A I N =⨯=
具体数值可按晶闸管产品系列参数选取。
2.4单相桥式半控整流电路,电阻性负载,画出整流二极管在一周内承受的电压波形。
解:注意到二极管的特点:承受电压为正即导通。因此,二极管承受的电压不会出现正的部分。在电路中器件均不导通的阶段,交流电源电压由晶闸管平衡。整流二极管在一周内承受的电压波形如下:
答:电力MOSFET的栅极绝缘层很薄弱,容易被击穿而损坏。MOSFET的输入电容是低泄漏电容,当栅极开路时极易受静电干扰而充上超过±20V的击穿电压,所以为防止MOSFET因静电感应而引起的损坏,应注意以下几点: ①一般在不用时将其三个电极短接;②装配时人体、工作台、电烙铁必须接地,测试时所有仪器外壳必须接地;③电路中,栅、源极间常并联齐纳二极管以防止电压过高;④漏、源极间也要采取缓冲电路等措施吸收过电压。
d i和2i的波形;
②求整流输出平均电压d U、电流d I ,变压器二次电流有效值2I ; ③考虑安全裕量,确定晶闸管的额定电压和额定电流。解:① d u、d i和2i的波形如下图:
②输出平均电压d U、电流d I ,变压器二次电流有效值2I分别为(97.7730cos 1009.0cos 9.02V U U d =︒⨯⨯==α
电力电子技术习题及参考答案
电力电子技术习题及参考答案一、单选题(共25题,每题1分,共25分)1.降压斩波电路中,已知电源电压Ud=16V,负载电压Uo=12V,斩波周期T=4ms,则开通时Ton=()A、3msB、2msC、4msD、1ms正确答案:A2.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案:B3.可实现有源逆变的电路为()。
A、单相半控桥整流电路B、单相全控桥接续流二极管电路C、三相半波可控整流电路D、三相半控桥整流桥电路正确答案:C4.在单相桥式全控整流电路中,大电感负载时,控制角α的有效移相范围是()。
A、90°~180°B、0°~180°C、0°~90°正确答案:C5.采用多重化电压源型逆变器的目的,主要是为()。
A、减小输出功率B、减小输出谐波C、减小输出幅值D、增大输出幅值正确答案:B6.单相全控桥式整流电路大电感性负载中,控制角的最大移相范围是()A、90°B、150°C、180°D、120°正确答案:A7.具有自关断能力的电力半导体器件称为()A、不控型器件B、全控型器件C、半控型器件D、触发型器件正确答案:B8.电阻性负载三相半波可控整流电路中,控制角的范围是()。
A、0°~120°B、0°~150°C、30°~150°D、15°~125°正确答案:B9.单相半波可控整流电阻性负载电路中,控制角α的最大移相范围是()A、150°B、90°C、120°D、180°正确答案:D10.单相全控桥式整流大电感负载电路中,控制角α的移相范围是()A、90度-180度B、0度-90度C、0度D、180度-360度正确答案:B11.在晶闸管应用电路中,为了防止误触发,应使干扰信号的幅值限制在()A、可靠触发区B、不触发区C、安全工作区D、不可靠触发区正确答案:B12.IGBT属于()控制型元件。
电力电子技术练习题库与答案
电力电子技术练习题库与答案一、判断题(共100题,每题1分,共100分)1.双向晶闸管的结构与普通晶闸管一样,也是由四层半导体(P1N1P2N2)材料构成的。
()A、正确B、错误正确答案:B2.给晶闸管加上正向阳极电压它就会导通()A、正确B、错误正确答案:B3.逆变角太大会造成逆变失败。
()A、正确B、错误正确答案:B4.降压斩波电路中二极管作用是续流。
()A、正确B、错误正确答案:A5.螺栓式晶闸管的优点是散热性能好。
()A、正确B、错误正确答案:B6.并联谐振逆变电路采用负载换流方式时,谐振回路不一定要呈电容性。
()A、正确B、错误正确答案:B7.变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。
()A、正确B、错误正确答案:A8.有源逆变装置是把逆变后的交流能量送回电网。
()A、正确B、错误正确答案:A9.电力电子器件一般工作在开关状态,因此可以用理想开关模型来代替。
()A、正确B、错误正确答案:A10.对三相桥式全控整流电路的晶闸管进行触发时,只有采用双窄脉冲触发,电路才能正常工作。
()A、正确B、错误正确答案:B11.在单相全控桥电路中,晶闸管的额定电压应取U2。
()A、正确B、错误正确答案:B12.无源逆变电路是把直流电能逆变成交流电能送给交流电网。
()A、正确B、错误正确答案:B13.整流电路按电路结构不同分为零式电路和桥式电路。
()A、正确B、错误正确答案:A14.变频器总是把直流电能变换成50Hz交流电能。
()A、正确B、错误正确答案:B15.逆变失败,是因主电路元件出现损坏,触发脉冲丢失,电源缺相,或是逆变角太小造成的。
()A、正确B、错误正确答案:A16.无源逆变指的是把直流电能转换成交流电能送给交流电网。
()A、正确B、错误正确答案:B17.为减少自身损耗,提高效率,电力电子器件一般都工作在开关状态。
()A、正确B、错误正确答案:A18.电感元器件对电流的变化起阻碍作用,在电路中通交阻直。
电力电子技术练习题与答案
(第一章)一、填空题1、普通晶闸管内部有PN结,,外部有三个电极,分别是极极和极。
1、两个、阳极A、阴极K、门极G。
2、晶闸管在其阳极与阴极之间加上电压的同时,门极上加上电压,晶闸管就导通。
2、正向、触发。
3、、晶闸管的工作状态有正向状态,正向状态和反向状态。
阻断、导通、阻断。
4、某半导体器件的型号为KP50—7的,其中KP表示该器件的名称为,50表示,7表示。
4、普通晶闸管、额定电流50A、额定电压100V。
5、只有当阳极电流小于电流时,晶闸管才会由导通转为截止。
5、维持电流。
6、当增大晶闸管可控整流的控制角α,负载上得到的直流电压平均值会。
减小。
7、按负载的性质不同,晶闸管可控整流电路的负载分为性负载,性负载和负载三大类。
7、电阻、电感、反电动势。
8、当晶闸管可控整流的负载为大电感负载时,负载两端的直流电压平均值会,解决的办法就是在负载的两端接一个。
8、减小、并接、续流二极管。
9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。
要求管子的额定电流值要些。
9、小、脉冲、小、大。
10、单结晶体管的内部一共有个PN结,外部一共有3个电极,它们分别是极、极和极。
10、一个、发射极E、第一基极B1、第二基极B2。
11、当单结晶体管的发射极电压高于电压时就导通;低于电压时就截止。
11、峰点、谷点。
12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压,保证在管子阳极电压每个正半周内以相同的被触发,才能得到稳定的直流电压。
12、同步、时刻。
13、晶体管触发电路的同步电压一般有同步电压和电压。
13、正弦波、锯齿波。
14、正弦波触发电路的同步移相一般都是采用与一个或几个的叠加,利用改变的大小,来实现移相控制。
14、正弦波同步电压、控制电压、控制电压。
15、在晶闸管两端并联的RC回路是用来防止损坏晶闸管的。
15、关断过电压。
16、为了防止雷电对晶闸管的损坏,可在整流变压器的一次线圈两端并接一个或。
电力电子技术试题20套及答案
电⼒电⼦技术试题20套及答案考试试卷( 1 )卷⼀、填空题(本题共8⼩题,每空1分,共20分)1、电⼦技术包括______________和电⼒电⼦技术两⼤分⽀,通常所说的模拟电⼦技术和数字电⼦技术就属于前者。
2、为减少⾃⾝损耗,提⾼效率,电⼒电⼦器件⼀般都⼯作在_________状态。
当器件的⼯作频率较⾼时,_________损耗会成为主要的损耗。
3、在PWM 控制电路中,载波频率与调制信号频率之⽐称为_____________,当它为常数时的调制⽅式称为_________调制。
在逆变电路的输出频率范围划分成若⼲频段,每个频段内载波频率与调制信号频率之⽐为桓定的调制⽅式称为___分段同步_________调制。
4、⾯积等效原理指的是,___冲量______相等⽽__形状_____不同的窄脉冲加在具有惯性的环节上时,其效果基本相同。
5、在GTR 、GTO 、IGBT 与MOSFET 中,开关速度最快的是__MOSFET_,单管输出功率最⼤的是__GTO_,应⽤最为⼴泛的是__IGBT___。
6、设三相电源的相电压为U 2,三相半波可控整流电路接电阻负载时,晶闸管可能承受的最⼤反向电压为电源线电压的峰值,即,其承受的最⼤正向电压为。
7、逆变电路的负载如果接到电源,则称为逆变,如果接到负载,则称为逆变。
8、如下图,指出单相半桥电压型逆变电路⼯作过程中各时间段电流流经的通路(⽤V1,VD1,V2,VD2表⽰)。
(1) 0~t1时间段内,电流的通路为___VD1_____;(2) t1~t2时间段内,电流的通路为___V1____; (3) t2~t3时间段内,电流的通路为__VD2_____;(4) t3~t4时间段内,电流的通路为__V2_____;(5) t4~t5时间段内,电流的通路为___VD1____;⼆、选择题(本题共10⼩题,前4题每题2分,其余每题1分,共14分)1、单相桥式PWM逆变电路如下图,单极性调制⼯作时,在电压的正半周是(B )A、V1与V4导通,V2与V3关断B、V1常通,V2常断,V3与V4交替通断C、V1与V4关断,V2与V3导通D、V1常断,V2常通,V3与V4交替通断2、对于单相交流调压电路,下⾯说法错误的是( C )A、晶闸管的触发⾓⼤于电路的功率因素⾓时,晶闸管的导通⾓⼩于180度B、晶闸管的触发⾓⼩于电路的功率因素⾓时,必须加宽脉冲或脉冲列触发,电路才能正常⼯作C、晶闸管的触发⾓⼩于电路的功率因素⾓正常⼯作并达到稳态时,晶闸管的导通⾓为180度D、晶闸管的触发⾓等于电路的功率因素⾓时,晶闸管的导通⾓不为180度3、在三相三线交流调压电路中,输出电压的波形如下图所⽰,在t1~t2时间段内,有()晶闸管导通。
(完整版)电力电子技术练习题(答案)
34、将50Hz的工频交流电直接变换成其他频率的 交流电,—般输出频率均小于工频频率,这种直 接变频的方式称为 交—交变频 。
35、将50Hz的交流电先经整流变换为直流电,再 由直流电变换为所需频率的交流电这种变频的方 式称为 交—直—交变频。
36、如图为电流型并联谐振式变频电路,其输出电 流的波形为 矩形波 , 其输出电压的波形基本 为 正弦波 。
5、有源逆变的条件( A ) A (1)有直流电动势源EM,其极性和晶闸管
的导通方向一致且EM>Ud (2)、逆变角β<90º (α>90º )。
B (1)有直流电动势源EM,其极性须和晶闸 管的导通方向一致且EM>Ud
37、如图为电压型并联谐振式变频电路,其输出电 流的波形为 正弦波 , 其输出电压的波形基本 为 矩形波 。
38、电压型变频电路的特点是: (1) 直流侧接有 大电容 ,相当于电压源,直流电
压基本无脉动。 (2) 交流侧电压波形为 矩形波 ,交 流侧电流的波形由 负载性质 决定。
39、电流型变频电路的特点不: (1)直流侧接有 大电感 ,相当于电流源,直流电流基 本无脉动。(2)交流侧电流为 矩形波 ,交流侧电压的
斩波式 和通断式。
31、双向晶闸管的主要参数中,额定电流指的 是:在规定条件下,晶闸管所允许流过的最大工频 。 电流的有效值
32、对于电阻性负载的单相交流调压电路,输入电压
为Ui,控制角α的可调范围为
,输出电压的可
调范围为
。
0~
0 ~ Ui
33、对于电感性负载的单相交流调压电路,若负载 的阻抗角为φ,则晶闸管的控制角α的可调范围
电力电子技术练习题
一、填空题
1、电子技术包括信息电子技和术 电力两电大子分技支术。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电力电子技术习题集习题一1. 试说明什么是电导调制效应及其作用。
2. 晶闸管正常导通的条件是什么,导通后流过的电流由什么决定?晶闸管由导通变为关断的条件是什么,如何实现?3. 有时晶闸管触发导通后,触发脉冲结束后它又关断了,是何原因?4.图1-30中的阴影部分表示流过晶闸管的电流波形,其最大值均为I m ,试计算各波形的电流平均值、有效值。
如不考虑安全裕量,额定电流100A 的晶闸管,流过上述电流波形时,允许流过的电流平均值I d 各位多少?(f)图1-30 习题1-4附图5. 在图1-31所示电路中,若使用一次脉冲触发,试问为保证晶闸管充分导通,触发脉冲宽度至少要多宽?图中,E =50V ;L =0.5H ;R =0.5Ω; I L =50mA (擎住电流)。
图1-31习题1-5附图 图1-32习题1-9附图6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流,而GTO 却可以?7. GTO 与GTR 同为电流控制器件,前者的触发信号与后者的驱动信号有哪些异同? 8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异和各自的优缺点及主要应用领域。
9. 请将VDMOS (或IGBT )管栅极电流波形画于图1-32中,并说明电流峰值和栅极电阻有何关系以及栅极电阻的作用。
10. 全控型器件的缓冲吸收电路的主要作用是什么?试分析RCD 缓冲电路中各元件的作用。
11. 限制功率MOSFET 应用的主要原因是什么?实际使用时如何提高MOSFET 的功率容量?习题二1.具有续流二极管的单相半波可控整流电路,带阻感性负载,电阻为5Ω,电感为0.2H,电源电压的有效值为220V,直流平均电流为10A,试计算晶闸管和续流二极管的电流有效值,并指出晶闸管的电压定额(考虑电压2-3倍裕度)。
2.单相桥式全控整流电路接电阻性负载,要求输出电压在0~100V连续可调,输出电压平均值为30 V时,负载电流平均值达到20A。
系统采用220V的交流电压通过降压变压器供电,且晶闸管的最小控制角αmin=30°,(设降压变压器为理想变压器)。
试求:(1)变压器二次侧电流有效值I2;(2)考虑安全裕量,选择晶闸管电压、电流定额;(3)作出α=60°时,u d、i d和变压器二次侧i2的波形。
3.试作出图2-8所示的单相桥式半控整流电路带大电感负载,在α=30°时的u d、i d、i VT1、i VD4的波形。
并计算此时输出电压和电流的平均值。
4.单相桥式全控整流电路,U2=100V,负载中R=2 Ω,L值极大,反电动势E=60V,当α=30°时,试求:(1)作出u d、i d和i2的波形;(2)求整流输出电压平均值U d、电流I d,以及变压器二次侧电流有效值I2。
5. 某一大电感负载采用单相半控桥式整流接有续流二极管的电路,负载电阻R=4Ω,电源电压U2=220V,α=π/3,求:(1) 输出直流平均电压和输出直流平均电流;(2) 流过晶闸管(整流二极管)的电流有效值;(3) 流过续流二极管的电流有效值。
6.三相半波可控整流电路的共阴极接法和共阳极接法,a、b两相的自然换相点是同一点吗?如果不是,它们在相位上差多少度?试作出共阳极接法的三相半波可控的整流电路在α=30°时的u d、i VT1、u VT1的波形。
7. 三相半波可控整流电路带大电感性负载,α=π/3,R=2Ω,U2=220V,试计算负载电流I d,并按裕量系数2确定晶闸管的额定电流和电压。
8.三相桥式全控整流电路,U2=100V,带阻感性负载,R=5 Ω,L值极大,当α=60°,试求:(1)作出u d、i d和i VT1的波形;(2)计算整流输出电压平均值U d、电流I d,以及流过晶闸管电流的平均值I dVT和有效值I VT;(3)求电源侧的功率因数;(4)估算晶闸管的电压电流定额。
9.三相桥式不控整流电路带阻感性负载,R=5 Ω,L=∞,U2=220V,X B=0.3 Ω,求U d、I d、I VD、I2和γ的值,并作出u d、i VD1和i2的波形。
10.请说明整流电路工作在有源逆变时所必须具备的条件。
11.什么是逆变失败?如何防止逆变失败?12. 三相全控桥变流器,已知L足够大、R=1.2Ω、U2=200V、E M= -300V,电动机负载处于发电制动状态,制动过程中的负载电流66A,此变流器能否实现有源逆变?求此时的逆变角β。
13.三相全控桥变流器,带反电动势阻感负载,R=1 Ω,L=∞,U2=220V,L B=1mH,当E M=-400V,β=60°时求U d、I d和γ的值,此时送回电网的有功功率是多少?14.三相桥式全控整流电路,其整流输出电压中含有哪些次数的谐波?其中最大的是哪一次?变压器二次电流中含有哪些次数的谐波?其中主要的是哪几次?15.试计算第4题中i2的3、5、7次谐波分量的有效值I23、I25、I27,并计算此时该电路的输入功率因数。
16.试计算第6题中的i2的5、7次谐波分量的有效值I25、I27。
17. 三相晶闸管整流器接至10.5kV交流系统。
已知10kV母线的短路容量为150MV A,整流器直流侧电流I d=400A,触发延迟角α=15°,不计重叠角 ,试求:(1) 相移功率因数cosφ1、整流器的功率因数λ;(2) 整流测直流电压U d;(3) 有功功率、无功功率和交流侧基波电流有效值;(4) 截止到23次的各谐波电流的大小、总谐波畸变率。
18.晶闸管整流电路的功率因数是怎么定义的?它与那些因素有关?19. 综述抑制相控整流电路网侧电流谐波的措施。
20. 综述改善相控整流电路网侧功率因数的措施。
习题三1. 一升压换流器由理想元件构成,输入U d在8~16V之间变化,通过调整占空比使输出U0=24V固定不变,最大输出功率为5W,开关频率20kHz,输出端电容足够大,求使换流器工作在连续电流方式的最小电感。
2. 一台运行在20kHz开关频率下的升降压换流器由理想元件构成,其中L=0.05mH,输入电压U d=15V,输出电压U0=10V,可提供10W的输出功率,并且输出端电容足够大,试求其占空比D。
3.在图3-1所示的降压斩波电路中,已知E=100V,R=0.5Ω,L=1mH,采用脉宽调制控制方式,T=20μs,当t on=5μs时,试求:(1)输出电压平均值U O、输出电流的平均值I O;(2)输出电流的最大和最小瞬时值并判断负载电流是否断续;(3)当t on=3μs时,重新进行上述计算。
4.在图3-35所示降压斩波电路中,已知E=600V,R=0.1Ω,L=∞,E M=350V,采用脉宽调制控制方式,T=1800μs,若输出电流I O=100A,试求:(1)输出电压平均值U O和所需的t on值;(2)作出0u、0i以及i G、i D的波形。
EM图3-35 电流型降压斩波电路5.升压斩波电路为什么能使输出电压高于电源电压?6.在图3-4所示的升压斩波电路中,已知E=50V,L值和C值极大,R=20Ω,采用脉宽调制控制方式,当T=40μs,t on=25μs时,计算输出电压平均值U O和输出电流的平均值I O。
7.说明降压斩波电路、升压斩波电路、升降压斩波电路的输出电压范围。
8.在图3-7所示升降压斩波电路中,已知E=100V,R=0.5Ω,L和C极大,试求:(1)当占空比α=0.2时的输出电压和输出电流的平均值;(2)当占空比α=0.2时的输出电压和输出电流的平均值,并计算此时的输入功率。
7.试说明升降压斩波电路(Boost-Cuck Chooper)和Cuk斩波电路的异同点。
8.在单相交流调压器中,电源电压U1=120V,电阻负载R=10Ω,触发角α=900,试计算:负载电压有效值U O、负载电流有效值I O、负载功率P O和输入功率因数λ。
9.一电阻性负载加热炉有单相交流调压电路供电,如α=00时位输出功率最大值,试求功率为80%,50%时的触发角α。
10.一晶闸管单相交流调压器带阻感性负载,电源电压为220V的交流电源,负载R=10Ω,L=1mH,试求:(1)触发角α的移相范围;(2)负载电流的最大有效值;(3)最大输出功率及此时电源侧的功率因数;(4)当α=900时,晶闸管电流的有效值、晶闸管导通角和电源侧功率因数;11.某单相反并联调功电路,采用过零触发。
电源电压U1=220V,电阻负载R=1Ω,控制的设定周期T C内,使晶闸管导通0.3s,断开0.2s,使计算送到电阻负载上的功率与假定晶闸管一直导通时所送出的功率。
12.交流调压电路和交流调功电路有什么区别?二者各运用于什么样的负载?为什么?13.用一对反并联的晶闸管和使用一只双向晶闸管进行交流调压时,他们的主要差别是什么?14.反并联的晶闸管和负载接成内三角形的三相交流调压电路,问该电路有何优点?15.什么是TCR?什么是TSC?它们的基本原理是什么?各有何特点?16.交交变频电路的主要特点和不足之处是什么?其主要用途是什么?17.三相交交变频电路有哪两种接线方式?它们有什么区别?习题四1.无源逆变电路和有源逆变电路有什么区别?2.在逆变电路中器件的换流方式有哪些?各有什么特点?试举例说明。
3.为什么负载换向逆变器的负载阻抗必须呈容性而谐振式逆变器无次要求?4.什么是电压型逆变电路和电流型逆变电路?二者各有什么特点?5.电压型逆变电路中二极管的作用是什么?如果没有将出现什么现象?为什么电流型逆变电路中没有这样的二极管?6.请说明整流电路、逆变电路、变流(变频)电路三个概念的区别。
7.并联谐振式逆变器利用负载电压进行换相,为保证换相应满足什么条件?8.对于图4-16所示电路,测得u DS波形如图右边,请分析波形出现电压尖峰的原因,并说明消弱电压尖峰的办法。
Lu DSu R图4-16习题8 图4-17习题99. 若电路及其输出波形如题图4-17所示,请画出开关管上的电压波形。
10. 三相桥式电压型逆变电路,180º导电方式,U d =100V 。
试求输出相电压的基波幅值U UN1m和有效值U UN1,输出线电压的基波幅值U UV1m 和有效值U UV1、输出5次谐波的有效值U UV5。
习题五1. 试说明PWM 控制的基本原理。
2. PWM 逆变器有哪些优点?其开关频率的高低有什么利弊?3. 单极性和双极性PWM 控制有什么区别?在三相桥式PWM 逆变电路中,输出相电压(输出端相对于中性点的电压)和线电压SPWM 波形各有几种电平? 4. 脉宽调制(PWM )技术的制约条件主要表现在哪些方面? 5. 在SPWM 调制中,何谓同步调制?何谓异步调制?为什么常采用分段同步调制的方法?6. 脉宽调制逆变器的基本控制方法有哪些?7. 在图5-31中,半周期的脉冲数为7,脉冲幅值为相应正弦波幅值的2倍,试按照面积等效原理计算各脉冲的宽度。
