➢ 概念及原理 ➢ 生产工艺及流程 ➢ 修图原则 ➢ Photoshop应用 ➢ 接边、其他
第一章 概念及原理
➢数字正射影像图(DOM)
是利用数字高程模型,对数字化航空影像或者遥感图像,经逐 个像元进行投影差改正后,按照影像镶嵌,依据图幅范围裁剪 而成的影像数据.
第一章 概念及原理
第一章 概念 概念及原理
➢正射纠正
原片(匀色片)
纠正片
第一章 概念及原理
➢中心投影与正射投影
第一章 概念及原理
➢中心投影与正射投影
第二章 生产工艺及流程
➢ 准备资料 原始影像 匀色样片 空三成果 接合图 DEM原始采集数据(点、线数据及自动匹配点云数据)
➢正射纠正
正射校正实际上就是通过数字元的纠正,将影像转变为正射 投影的过程.首先,将影像转化为多个微小的区域,结合相应 的参数,利用构像方程式或者对控制点解算相应的数学模型, 然后,利用数字高程模型,对原始中心投影或非正射影像进行 纠正,将其转换为正射影像.对正射校正得到的正射影像进行 镶嵌与图幅裁切后,就能得到数字正射影像成果.
第四章 Photoshop应用
➢ DOM修图常用工具
第四章 Photoshop应用
➢ PS快捷键
第四章 Photoshop应用
➢ 自由变换(ctrl+T)和变换 修饰变形、道路错位
➢ 色彩调节 曲线(ctrl+M)、色彩平衡(ctrl+B)、色阶
(ctrl+L) ➢ 透明度改变
第五章 接边及其他
➢ 接边原则 西北接边 无缝接边
➢ 镶嵌线 ➢ 其他注意事项
提交成果字节(数据量大小) Output文件夹中的影像(谨慎使用)

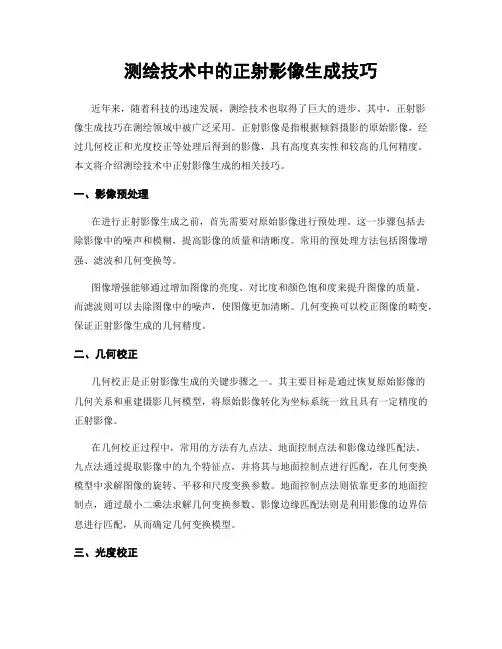

测绘技术中的正射影像生成技巧

测绘技术中的正射影像生成技巧

测绘技术中的正射影像生成技巧近年来,随着科技的迅速发展,测绘技术也取得了巨大的进步。

其中,正射影像生成技巧在测绘领域中被广泛采用。

正射影像是指根据倾斜摄影的原始影像,经过几何校正和光度校正等处理后得到的影像,具有高度真实性和较高的几何精度。

本文将介绍测绘技术中正射影像生成的相关技巧。

一、影像预处理在进行正射影像生成之前,首先需要对原始影像进行预处理。

这一步骤包括去除影像中的噪声和模糊,提高影像的质量和清晰度。

常用的预处理方法包括图像增强、滤波和几何变换等。

图像增强能够通过增加图像的亮度、对比度和颜色饱和度来提升图像的质量。

而滤波则可以去除图像中的噪声,使图像更加清晰。

几何变换可以校正图像的畸变,保证正射影像生成的几何精度。

二、几何校正几何校正是正射影像生成的关键步骤之一。

其主要目标是通过恢复原始影像的几何关系和重建摄影几何模型,将原始影像转化为坐标系统一致且具有一定精度的正射影像。

在几何校正过程中,常用的方法有九点法、地面控制点法和影像边缘匹配法。

九点法通过提取影像中的九个特征点,并将其与地面控制点进行匹配,在几何变换模型中求解图像的旋转、平移和尺度变换参数。

地面控制点法则依靠更多的地面控制点,通过最小二乘法求解几何变换参数。

影像边缘匹配法则是利用影像的边界信息进行匹配,从而确定几何变换模型。

三、光度校正光度校正是为了纠正原始影像中的光照和光学系统引起的亮度差异而进行的处理。

光度校正的目的是使不同区域之间的像元反射率保持一致,并消除影像中的光照不均匀和阴影等因素。

光度校正常用的方法有散射校正和场地重建法。

散射校正是通过建立影像的散射方程,将影像的像元反射率转换为表面反射率。

场地重建法则根据地物的光谱特征和光学模型,通过对比现场观测和遥感数据,对影像进行修正。

四、精度评定正射影像生成后,为了评定其几何和光度精度,需要进行精度评定。

精度评定的主要内容包括地物特征提取、参考数据的获取和几何精度评定。

地物特征提取是通过对正射影像进行分类和提取地物信息,从而评价影像的光度精度。

无人机正射影像图的制作

无人机正射影像图的制作

无人机正射影像图的制作准备工作制作无人机正射影像图需要做好充分的准备工作。

需要收集研究区的地形图、航拍照片等基础资料,以便确定航拍方案和图像处理方法。

同时,根据项目需求,选择合适的无人机型号和镜头参数,确保获取高质量的影像数据。

需要确定航拍时间、地点和天气条件,选择合适的云台角度、曝光参数等,以保证影像质量。

还需要进行无人机及配件的保养和维护,确保其正常运行。

制作步骤无人机正射影像图的制作步骤主要包括以下环节:数据采集根据航拍方案,选择合适的无人机型号和镜头参数,进行航拍数据的采集。

在采集过程中,需要注意飞行的稳定性、曝光时间等参数的调整,以保证影像质量。

同时,需要按照拍摄计划,对拍摄区域进行分块、分时拍摄,确保数据覆盖全面、无遗漏。

数据处理与编辑拍摄完成后,需要对采集的影像数据进行处理和编辑。

这包括对影像进行去噪、纠正、拼接、色彩调整等操作,以便获得高质量的正射影像图。

在这个过程中,需要注意图像的分辨率、颜色等参数的调整,保证影像图的质量和精度。

对于大型项目,需要对多个无人机拍摄的影像进行拼接,以获取全面的正射影像图。

拼接时需要选择重叠区域,并对其进行图像处理和匹配,以保证拼接处的平滑和连续。

同时,需要注意控制点、坐标系等参数的设置,确保整个影像图的精度和一致性。

完成拼接后,需要对正射影像图进行加框处理。

这包括添加图框、标题、标注等信息,以便用户能够快速识别和利用影像图。

同时,需要注意保持图框和标注的简洁明了,避免影响影像图的阅读和使用。

注意事项在制作无人机正射影像图过程中,需要注意以下事项:数据精度无人机拍摄的影像数据质量会直接影响到最终的正射影像图精度。

因此,在采集数据时,需要选择合适的无人机型号和镜头参数,并注意调整好飞行姿态和曝光参数,以保证获取高质量的影像数据。

图像质量在处理和编辑影像数据时,需要注意保持图像的质量和精度。

这包括对图像进行去噪、纠正、拼接等操作时,需要尽量减少人为误差和操作失误,以保证最终的正射影像图质量。

无人机航空摄影、正射影像及地形图制作项目技术方案(1)(1)

无人机航空摄影、正射影像及地形图制作项目技术方案(1)(1)

无人机大比例尺地形图航空摄影、正射影像制作项目技术方案1、概述根据项目需求对项目区进行彩色数码航空摄影,获取真彩数码航片,并制作正射影像及地形图。

1.1作业范围呼伦贝尔市北部区域约400平方公里。

如下图:飞行区域(红色)1.2作业内容对甲方指定的范围进行1:2000航空摄影,获取高分辨率的彩色影像。

1.3行政隶属任务区范围隶属于呼伦贝尔市。

1.4作业区自然地理概况和已有资料情况1.5 作业区自然地理概况(1)地理位置呼伦贝尔市地处东经115°31′~126°04′、北纬47°05′~53°20′。

东西630公里、南北700公里,总面积26.2万平方公里[2] ,占自治区面积的21.4%,相当于山东省与江苏省两省面积之和。

南部与兴安盟相连,东部以嫩江为界与黑龙江省大兴安岭地区为邻,北和西北部以额尔古纳河为界与俄罗斯接壤,西和西南部同蒙古国交界。

边境线总长1733.32公里,其中中俄边界1051.08公里,中蒙边界682.24公里。

(2)地形概况呼伦贝尔市西部位于内蒙古高原东北部,北部与南部被大兴安岭南北直贯境内。

东部为大兴安岭东麓,东北平原——松嫩平原边缘。

地形总体特点为:西高东低。

地势分布呈由西到东地势缓慢过渡。

(3)气候状况呼伦贝尔地处温带北部,大陆性气候显著。

以根河与额尔古纳河交汇处为北起点,向南大致沿120°E经线划界:以西为中温带大陆性草原气候;以东的大兴安岭山区为中温带季风性混交林气候,低山丘陵和平原地区为中温带季风性森林草原气候,“乌玛-奇乾-根河-图里河-新帐房-加格达奇-125°E蒙黑界”以北属于寒温带季风性针叶林气候。

1.6已有资料情况甲方提供的航飞范围。

2、作业依据(1)《全球定位系统(GPS)测量规范》GB/T 18314-2009;(2)全球定位系统实时动态测量(RTK)技术规范》CH/T2009-2010;(3)《低空数字航空摄影规范》CH/Z3005-2010;(4)《低空数字航空摄影测量外业规范》CH/Z3004-2010;(5)《航空摄影技术设计规范》GB/T 19294-2003;(6)《摄影测量航空摄影仪技术要求》MH/T 1005-1996;(7)《航空摄影仪检测规范》MH/T 1006-1996;(8)《航空摄影产品的注记与包装》GB/T 16176-1996;(9)《国家基础航空摄影产品检查验收和质量评定实施细则》国家测绘局;(10)《国家基础航空摄影补充技术规定》国家测绘局;(11)《1∶500、1∶1000、1∶2000地形图航空摄影规范》GB/T 6962-2005;(12)《1∶500、1∶1000、1∶2000地形图航空摄影测量外业规范》GBT 7931-2008;(13)《1∶500、1∶1000、1∶2000地形图航空摄影测量内业规范》GBT 7930-2008;(14)《1∶500、1∶1000、1∶2000地形图航空摄影测量数字化测图规范》GB 15967-1995;(15)《1∶500、1∶1000、1∶2000地形图图式》GB/T 20257.1-2007;(16)《1∶500、1∶1000、1∶2000地形图要素分类与代码》GB 14804-93;(17)《全球定位系统(GPS)辅助航空摄影技术规定》(18)《数字航空摄影测量空中三角测量规范》GB/T23236-2009;(19)《数字测绘产品检查验收规定和质量评定》GB/T 18326-2001;(20)《数字测绘成果质量检查与验收》GB/T 18316-2008;(21)《测绘成果质量检查与验收》 GB/T24356-2009;(22)《国家基本比例尺地形图分幅和编号》GBT 13989-2012;(23)《基础地理信息数字成果1:500、1:1000、1:2000数字正射影像图》CH/T 9008.3-2010;(24)《数字测绘产品质量要求第1部分:数字线划地形图、数字高程模型质量要求》GB/T 17941.1-2000;(25)《高程控制测量成果质量检验技术规程》CH/T1021-2010;(26)《平面控制测量成果质量检验技术规程》CH/T1022-2010;(27)《测绘管理工作秘密范围的规定》(国测办[2003] 17号)。

高分辨率遥感影像正射影像图制作.doc

高分辨率遥感影像正射影像图制作.doc

高分辨率遥感影像正射影像图制作摘要:以Quick Bird遥感数据为例,本文介绍了从原始卫星图像的收集到在ENVI遥感图像处理软件中进行遥感图像正射图制作的方法和步骤。

描述了在正射影像图制作过程中融合、纠正等步骤以及其原理。

遥感卫星数据具有时效性好、覆盖范围大、成本低廉。

因此利用商业化的遥感图像处理软件直接对遥感卫星图像产品进行正射校正,继而制作正射影像图,是一条好的路线,能够取得好的结果。

关键词:卫星遥感 QuickBird影像数字正射影像图(DOM) ENVI1.引言遥感影像是通过遥感技术获得的地球表面客体或事物的图像,高分辨率的卫星影像是指像素空间分辨率在10m以内的遥感影像,正射影象是指消除了由于传感器倾斜、地形起伏及地物等引起的畸变以后的影响。

正射影象图直观、生动,影像所记录的信息量非常丰富,细节表达的也很清楚,同时更新速度非常快。

利用高分辨率卫星影像制作的正射影像精度高,时效性好,生产周期短、更新速度快,能够满足很多行业的要求,可以大大地节省生产成本提高生产效率。

2.DOM的特点数字正射影象图是利用DEM对遥感图像逐像元进行辐射改正、微分纠正和镶嵌,按照规定图幅范围裁剪生产形象数据,同时它带有公里网格、图廓整饰和注记的平面图。

DOM具有地图精度和影响特征,精度高、信息量丰富、直观性好、制作周期短、连续性好。

3.正射影像制作原理:数值微分纠正根据已知影像的参数(内、外方位元素)与数字地面模型,利用相应的构像方程式,或按一定的数学模型用控制点解算,从原始非正射投影的数字影像获取正射影像,这种过程是将影像化为很多微小的区域逐一进行。

通过解求像素的位置,然后进行灰度内插与赋值运算,实现像素与相应地面元素的几何变换。

4.正射影像图制作数字正射影像(Digital Orthophoto Map,简称DOM)是利用数字高程模型(DEM)对经扫描处理的数字化航空影像,经逐像元进行投影差改正、镶嵌,按国家基本比例尺地形图图幅范围裁剪生成的数字正射影像数据集。

无人机航空摄影正射影像及地形图制作项目技术方案

无人机航空摄影正射影像及地形图制作项目技术方案

无人机大比例尺地形图航空摄影、正射影像制作项目技术方案1、概述根据项目需求对项目区进行彩色数码航空摄影,获取真彩数码航片,并制作正射影像及地形图。

1.1作业范围呼伦贝尔市北部区域约400平方公里。

如下图:飞行区域(红色)1.2作业内容对甲方指定的范围进行1:2000航空摄影,获取高分辨率的彩色影像。

1.3行政隶属任务区范围隶属于呼伦贝尔市。

1.4作业区自然地理概况和已有资料情况1.5 作业区自然地理概况(1)地理位置呼伦贝尔市地处东经115°31′~126°04′、北纬47°05′~53°20′。

东西630公里、南北700公里,总面积26.2万平方公里?[2]??,占自治区面积的21.4%,相当于山东省与江苏省两省面积之和。

南部与兴安盟相连,东部以嫩江为界与黑龙江省大兴安岭地区为邻,北和西北部以额尔古纳河为界与俄罗斯接壤,西和西南部同蒙古国交界。

边境线总长1733.32公里,其中中俄边界1051.08公里,中蒙边界682.24公里。

(2)地形概况呼伦贝尔市西部位于内蒙古高原东北部,北部与南部被大兴安岭南北直贯境内。

东部为大兴安岭东麓,东北平原——松嫩平原边缘。

地形总体特点为:西高东低。

地势分布呈由西到东地势缓慢过渡。

(3)气候状况呼伦贝尔地处温带北部,大陆性气候显着。

以根河与额尔古纳河交汇处为北起点,向南大致沿120°E经线划界:以西为中温带大陆性草原气候;以东的大兴安岭山区为中温带季风性混交林气候,低山丘陵和平原地区为中温带季风性森林草原气候,“乌玛-奇乾-根河-图里河-新帐房-加格达奇-125°E蒙黑界”以北属于寒温带季风性针叶林气候。

1.6已有资料情况甲方提供的航飞范围。

2、作业依据(1)《全球定位系统(GPS)测量规范》GB/T 18314-2009;(2)全球定位系统实时动态测量(RTK)技术规范》CH/T2009-2010;(3)《低空数字航空摄影规范》CH/Z3005-2010;(4)《低空数字航空摄影测量外业规范》CH/Z3004-2010;(5)《航空摄影技术设计规范》GB/T 19294-2003;(6)《摄影测量航空摄影仪技术要求》MH/T 1005-1996;(7)《航空摄影仪检测规范》MH/T 1006-1996;(8)《航空摄影产品的注记与包装》GB/T 16176-1996;(9)《国家基础航空摄影产品检查验收和质量评定实施细则》国家测绘局;(10)《国家基础航空摄影补充技术规定》国家测绘局;(11)《1∶500、1∶1000、1∶2000地形图航空摄影规范》GB/T 6962-2005;(12)《1∶500、1∶1000、1∶2000地形图航空摄影测量外业规范》GBT 7931-2008;(13)《1∶500、1∶1000、1∶2000地形图航空摄影测量内业规范》GBT 7930-2008;(14)《1∶500、1∶1000、1∶2000地形图航空摄影测量数字化测图规范》GB 15967-1995;(15)《1∶500、1∶1000、1∶2000地形图图式》GB/T 20257.1-2007;(16)《1∶500、1∶1000、1∶2000地形图要素分类与代码》GB 14804-93;(17)《全球定位系统(GPS)辅助航空摄影技术规定》(18)《数字航空摄影测量空中三角测量规范》GB/T23236-2009;(19)《数字测绘产品检查验收规定和质量评定》GB/T 18326-2001;(20)《数字测绘成果质量检查与验收》GB/T 18316-2008;(21)《测绘成果质量检查与验收》 GB/T24356-2009;(22)《国家基本比例尺地形图分幅和编号》GBT 13989-2012;(23)《基础地理信息数字成果1:500、1:1000、1:2000数字正射影像图》CH/T 9008.3-2010;(24)《数字测绘产品质量要求第1部分:数字线划地形图、数字高程模型质量要求》GB/T 17941.1-2000;(25)《高程控制测量成果质量检验技术规程》CH/T1021-2010;(26)《平面控制测量成果质量检验技术规程》CH/T1022-2010;(27)《测绘管理工作秘密范围的规定》(国测办[2003] 17号)。

1:10000数字正射影像图(DOM)生产技术规定

1:10000数字正射影像图(DOM)生产技术规定

1:10000基础地理信息更新与建库技术设计暂行规定1:10000数字正射影像(DOM)生产技术规定Technical specifications forproducing 1:10000 digital orthophoto map(征求意见稿)国家测绘局二○○一年一月前言本规定的编写汇集了我国测绘部门近几年有关“数字正射影像(DOM)”的生产经验与试验研究成果,同时参考了美国联邦地理数据委员会基础制图分委员会制订的《数字正射影像内容标准草案》(1997.1)及美国内务部USGS制订的《数字正射影像标准》(1998.1)等重要资料。

本规定配合《基础地理信息数字产品1:10000 1:50000数字正射影像图》标准,专门用于指导测绘生产1:10000数字正射影像(DOM)产品。

本规定由国家测绘局提出并归口。

本规定由广东省基础地理信息中心、国家测绘局测绘标准化研究所起草。

本规定主要起草人:周一。

目次前言1 范围 (1)2 引用标准 (1)3 术语 (1)4 资料准备 (2)5 生产流程与技术要求 (2)6 作业规程 (8)7 数据文件管理 (12)8 产品归档 (12)1:10000基础地理信息更新与建库技术设计暂行规定1:10000数字正射影像(DOM)生产技术规定Technical specifications for producing1:10000 digital orthophotos map1 范围本规定规定了基于航空影像的1: 10000数字正射影像图(DOM)的采集制作技术、生产工艺流程、作业规程及其质量控制要求。

本规定适用于基础地理信息数据中1:10000数字正射影像的采集与建库,其它以正射影像为基础的复合地图产品的制作、或是基于其它影像类型制作DOM,可参照其有关部分执行。

2 引用标准下列标准所包含的条文,通过在本规定中引用而构成为本规定的条文。

在本规定出版时,所示版本均为有效。

正射影像生成步骤

正射影像生成步骤

正射影像生成步骤
正射影像是指将斜摄影像或者倾斜摄影像转化为具有相同比例尺、无畸变的地或立面远离模型的立体图。

下面是正射影像生成的一般步骤:
1.摄影测量规划:确定摄影测量区域和范围,包括影像采集方式、飞行高度、图像重叠度等参数的规划。

2.摄影采集:使用航空摄影机或者无人机等设备进行摄影测量,采集倾斜摄影或者斜摄影的影像数据。

3.物方坐标系统确定:通过地面控制点和GPS测量点等方式,确定物方相对坐标系统。

4.影像预处理:对采集的影像进行预处理,包括摄影测量定位精度评定、像点坐标判读、影像大地坐标坐标定位和判读等。

5.外方位元素计算:通过影像配准或者其他方式,计算出影像的外方位元素,包括相对定向元素和摄影中心位置。

6.相对定向:通过影像的内方位元素和外方位元素,进行几何变换、几何校正等操作,实现相对定向。

7.影像匹配与三维坐标计算:利用匹配算法,对摄影测量对的影像进行特征提取和图像匹配,计算匹配点的三维坐标。

8.数字表面模型(DTM)生成:根据影像中的三维坐标数据,通过插值和平滑算法,生成高程模型。

9.数字正射影像生成:通过影像的外方位元素、内方位元素和数字表面模型(DTM),将像素投影到地面表面的对应位置,生成具有一定地形特征的数字正射影像。

10.正射影像校正:对生成的数字正射影像进行镶边处理、摄影中心
偏移、外方位元素校正等操作,提高影像的地形特征和空间精度。

11.质量检查与评定:对生成的正射影像进行质量检查和评定,包括
水平精度、垂直精度、几何精度等指标的评估。

12.正射影像配准:将生成的正射影像与其他地理信息数据进行配准,实现空间数据的一致性和完整性。

正射影像图制作技术方案

正射影像图制作技术方案

东莞市市域卫星数字正射影像图投标文件技术方案国家遥感应用工程技术研究中心北京超图地理信息技术有限公司2003年6月目录一、项目背景--------------------------------------------------------------------------------------------2二、项目预期目标--------------------------------------------------------------------------------------2三、项目建设原则--------------------------------------------------------------------------------------3四、用户需求--------------------------------------------------------------------------------------------4五、项目的设计思想及可行性技术方案---------------------------------------------------------- 5六、数据处理和制图质量保证措施---------------------------------------------------------------- 12七、关于技术保障的进一步说明------------------------------------------------------------------- 12八、项目实施进度计划------------------------------------------------------------------------------- 13九、技术服务、售后服务计划及承诺------------------------------------------------------------- 16一、项目背景东莞市地处广东省中南部,东江下游,珠江三角洲东南部,北靠广州;毗邻香港,处于穗港经济走廊中间。

正射影像生成步骤

正射影像生成步骤

正射影像生成步骤
正射影像是一种通过对地面图像进行校正和投影处理,使其在地图上呈现出真实比例和几何形状的图像。

正射影像广泛应用于地理信息系统、城市规划、农业、林业等领域。

下面是正射影像生成的步骤。

1.获取原始影像数据
首先需要获取原始影像数据,这些数据可以来自于卫星、无人机、航空摄影等。

原始影像数据通常是非常大的,需要进行预处理和裁剪,以便于后续的处理。

2.获取地面控制点
地面控制点是指地面上已知位置的点,可以用来校正影像数据。

获取地面控制点的方法包括GPS测量、地面测量、数字高程模型等。

3.进行几何校正
几何校正是指将原始影像数据校正到地面坐标系中,使其在地图上呈现出真实比例和几何形状。

几何校正的方法包括多项式拟合、三维仿射变换等。

4.进行辐射校正
辐射校正是指将原始影像数据进行辐射校正,使其在不同时间和地点拍摄的影像数据具有可比性。

辐射校正的方法包括大气校正、地表反射率校正等。

5.进行投影变换
投影变换是指将校正后的影像数据投影到地图上,使其在地图上呈现出真实比例和几何形状。

投影变换的方法包括UTM投影、Lambert 投影等。

6.生成正射影像
最后,将投影变换后的影像数据进行拼接和融合,生成正射影像。

正射影像可以用于地图制作、地理信息系统、城市规划、农业、林业等领域。

总之,正射影像生成是一个复杂的过程,需要进行多个步骤的处理和校正。
