一种可输出宽窄脉冲列的晶闸管触发电路的分析
脉冲电源中晶闸管触发系统设计
脉冲电源中晶闸管触发系统设计脉冲电源中晶闸管触发系统设计是一项重要的电子电路设计任务，它用于控制晶闸管开关状态，并通过脉冲输入触发晶闸管导通或关断。
在本文中，我将介绍脉冲电源中晶闸管触发系统的设计原理和步骤。
脉冲电源中晶闸管触发系统的设计目的是实现对晶闸管的精确控制，使其在所需的时刻导通或关断。
这对于脉冲电源的正常工作至关重要。
设计脉冲电源中晶闸管触发系统的第一步是确定输入脉冲信号的特性。
这包括脉冲的幅度、宽度、占空比和频率等。
通过调整这些参数，我们可以实现不同的控制效果。
接下来，我们需要选择适合的触发电路。
常用的触发电路包括单脉冲触发电路和多脉冲触发电路。
单脉冲触发电路适用于单次脉冲触发，而多脉冲触发电路适用于多次脉冲触发。
根据实际应用需求选择合适的触发电路。
触发电路通常由脉冲发生器、放大器和脉宽控制电路组成。
脉冲发生器用于产生脉冲信号，放大器用于放大脉冲信号，脉宽控制电路用于控制脉冲信号的宽度。
这些电路可以通过基本的放大器、计时器、触发器、比较器等元件组合实现。
脉冲电源中晶闸管触发系统的设计还需要考虑晶闸管的特性。
晶闸管具有较高的开关速度和较低的导通压降，但也有一些限制，如最大电流和最大电压等。
在设计触发系统时，需要确保晶闸管能够承受所需的电流和电压，并根据晶闸管的特性进行适当的保护措施。
进行电路的仿真和测试。
使用电路设计软件对电路进行仿真，可以评估电路性能并进行必要的调整。
在完成电路设计后，还需要进行实际电路的测试，以验证设计的正确性和稳定性。
脉冲电源中晶闸管触发系统的设计包括确定输入脉冲信号特性、选择适合的触发电路、考虑晶闸管的特性和进行电路的仿真和测试等步骤。
通过合理设计和调整，可以实现对晶闸管开关状态的精确控制，确保脉冲电源的正常工作。
晶闸管触发电路原理
晶闸管触发电路原理
晶闸管触发电路是一种用来控制晶闸管导通或关断的电路。
晶闸管是一种双电极四层结构的半导体器件，当控制电压达到一定值时，晶闸管将导通，形成低电压通道，允许大电流通过。
而当控制电压低于一定值时，晶闸管会关断，形成高电压阻断状态。
晶闸管的触发电路一般由两部分组成：触发脉冲发生器和触发脉冲放大器。
触发脉冲发生器负责产生控制信号，而触发脉冲放大器则负责放大触发信号，使之能够控制晶闸管的导通或关断。
触发脉冲发生器通常是利用电容和电感等元件来形成一个振荡电路，产生临时性的高幅度脉冲信号。
这个脉冲信号可以通过电压调节器进行调节，以确保触发脉冲的幅度和宽度符合晶闸管的要求。
触发脉冲放大器接收触发脉冲发生器产生的脉冲信号，并将其放大到足以触发晶闸管的电压级别。
这个放大过程中通常会使用放大电路，如放大器或变压器等。
当触发脉冲传递到晶闸管上时，它会改变晶闸管的电特性，从而实现导通或关断。
触发脉冲的幅度、宽度和频率等参数决定了晶闸管的导通和关断速度以及电流大小。
总而言之，晶闸管触发电路是利用触发脉冲发生器和触发脉冲
放大器，通过产生和放大脉冲信号来控制晶闸管的导通或关断，实现对电流的控制。
晶闸管触发电路
形与时间横轴的交点,就改变了V4转为导通的时刻,即改变了触发脉冲产生的 时刻,达到移相的目的.
2.6.2
单结晶体管也称为双基极二极管,它有一个发射极和两个基 极, 外形和普通三极管相似. 单结晶体管的结构是在一块高电阻 率的N型半导体基片上引出两个欧姆接触的电极：第一基极B1 和第二基极B2；在两个基极间靠近B2处,用合金法或扩散法渗入 P型杂质,引出发射极E.单结晶体管共有上述三个电极, 其结构示 意图和电气符号如图1-15所示.B2 、B1间加入正向电压后, 发射 极E、 基极B1间呈高阻特性. 但是当E的电位达到B2 、B1间电压 的某一比值例如59%时,E、 B1间立刻变成低电阻,这是单结晶体 管最基本的特点.
1、KC04移相触发器 主要用于单相或三相全控桥装置
1KC04移相触发器的主要技术指标如下： 电源电压：DC±l5V,允许波动±5%； 电源电流：正电流≤l5mA,负电流≤8mA；
移相范围：≥ 170 0 u=s 30V, =lR54KΩ； 脉冲宽度：400s～2ms；
脉冲幅值：≥13V； 最大输出能力：100mA；
2． 移相控制
当调节电阻RP增大时,单结晶体管充电到峰点电压Up的时间 即充电时间增大,第一个脉冲出现的时刻后移,即控制角α增大, 实现了移相.
3．
触发脉冲由R1直接取出,这种方法简单、经济, 但触发电路 与主电路有直接的电联系,不安全. 可以采用脉冲变压器输出来 改进这一触发电路.
3．单结晶体管触发电路
晶闸管的触发电路原理
晶闸管的触发电路原理
晶闸管（thyristor）是一种半导体器件，具有双向导电性能，在电力电子中常用作开关装置。
为了控制晶闸管的导通，需要使用一个触发电路。
触发电路的主要原理是根据输入信号的变化来控制晶闸管的导通。
一种常见的触发电路是基于脉冲变压器的设计。
该电路主要由一个变压器、一个电容器和一个电阻器组成。
当输入信号为正半周时，变压器将电压放大到足够高的水平，这使得电容器能够充电。
当电容器充电达到足够的电压时，晶闸管将被触发并导通。
当输入信号为负半周时，晶闸管将被阻断并停止导通。
另一种常见的触发电路是基于光耦合器的设计。
该电路使用光耦合器将输入信号隔离，使得输入信号可以与晶闸管的控制电源完全独立。
当输入信号为正半周时，光耦合器将导通并激活晶闸管。
当输入信号为负半周时，光耦合器将阻断并切断晶闸管的控制电源。
除了上述两种触发电路，还有其他一些设计，如电流触发电路和电压触发电路。
不同的触发电路适用于不同的应用场景，可以根据需求选择合适的触发电路。

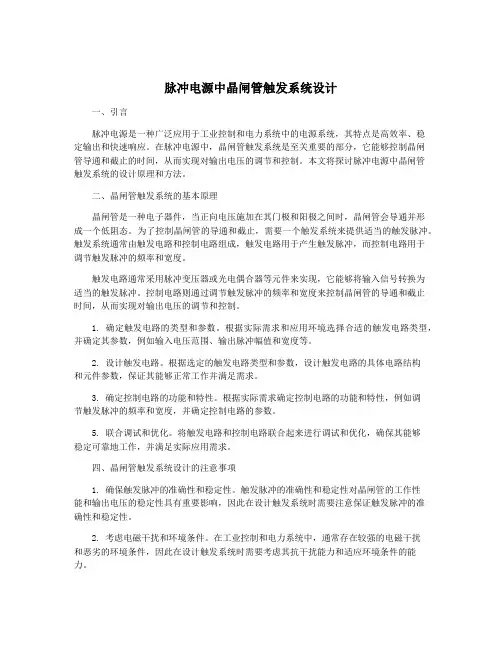

脉冲电源中晶闸管触发系统设计
