电线电缆规格型号说明及含义————————————————————————————————作者：————————————————————————————————日期：电线电缆规格型号说明及含义电线电缆规格型号说明注：B（B）——第一个字母表示布线，第二个字母表示玻璃丝编制。
V（V）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套。
L（L）——铝，无L则表示铜F（F）——复合型R——软线S——双绞X——绝缘橡胶电缆型号含义外护层代号含义第一个数字第二个数字代号0 细圆钢丝粗圆钢丝代号型号名称用途BX（BLX）BXF（BLXF）BXR 铜（铝）芯橡皮绝缘线铜（铝）芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BV（BLV）BVV（BLVV）BVVB（BLVVB）BVRBV-105 铜（铝）芯聚氯乙烯绝缘线铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线铜（铝）芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接BBX BBLX 铜芯橡皮绝缘玻璃丝编织电线铝芯橡皮绝缘玻璃丝编织电线适用电压分别有500V及250V两种，用于室内外明装固定敷设或穿管敷设常见电缆型号说明及用途型号名称用途铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电线电缆规格型号说明及含义
电线电缆规格型号说明及含义Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电线电缆规格型号说明及含义] []电线电缆规格型号说明型号名称用途BX（BLX）BXF（BLXF）BXR 铜（铝）芯橡皮绝缘线铜（铝）芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BV（BLV）BVV（BLVV）BVVB（BLVVB）BVRBV-105铜（铝）芯聚氯乙烯绝缘线铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线铜（铝）芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接B（B）——第一个字母表示布线，第二个字母表示玻璃丝编制；V（V）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套；L（L）——铝，无L则表示铜；F（F）——复合型；R——软线；S——双绞；X——绝缘橡胶电缆型号含义外护层代号含义常见电缆型号说明及用途型号名称用途铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
电线电缆规格型号代表的含义

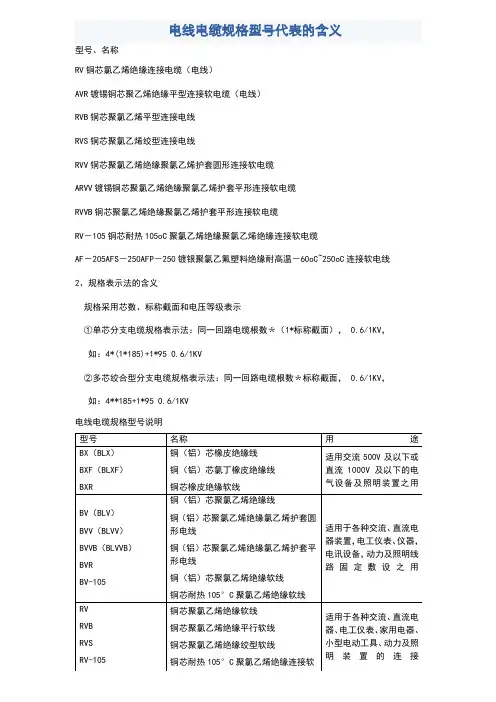

电线电缆规格型号代表的含义型号、名称RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4**185+1*95 0.6/1KV电线电缆规格型号说明型号名称用途BX（BLX）BXF（BLXF）BXR 铜（铝）芯橡皮绝缘线铜（铝）芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BV（BLV）BVV（BLVV）BVVB（BLVVB）BVRBV-105 铜（铝）芯聚氯乙烯绝缘线铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线铜（铝）芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用RV RVB RVS RV-105 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接RXS RX 电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线BBX BBLX 铜芯橡皮绝缘玻璃丝编织电线铝芯橡皮绝缘玻璃丝编织电线适用电压分别有500V及250V两种，用于室内外明装固定敷设或穿管敷设注：B（B）——第一个字母表示布线，第二个字母表示玻璃丝编制。
常用电线电缆型号含义及用途
常用电线电缆型号含义及用途电缆型号含义用途BX,BLX 橡胶绝缘电线固定敷设于室内或室外，明敷,暗敷或穿管，作为设备安装用线。
BXF,BLXF 氯丁橡胶绝缘电线同BX型，耐气候好，适用于室外。
BXH，BXLHF 橡胶绝缘和护套电线同BX型，适用于较潮湿的场所和作为室外进户线。
BV，BLV 聚氯乙烯绝缘电线同BX型，但耐湿性和耐气候性较好。
芯数：1芯电压等级：450/750V;300/500V截面范围mm：1.5~400；0。
75~1BLV截面范围mm：2.5~400.BVR 聚氯乙烯绝缘软电线同BV型，仅用于安装时要求柔软的场所,电压等级：450/750V,截面范围mm:2.5~70芯数：1芯。
BVVB BLVVB 聚氯乙烯绝缘聚氯乙烯护套铜芯扁护套线使用场合:固定敷设于要求机械防护较高，潮湿等场合，可明敷或暗敷。
电压等级300/500V截面范围mm：0.75~10 2.5～10芯数：2~3芯BV-105BLV—105耐热105℃聚氯乙烯绝缘电线同BV型，用于45℃及以上高温环境中BVR-105 耐热105℃聚氯乙烯绝缘软电线同BVR型，用于45℃及以上高温环境中RV 单芯铜芯氯乙烯绝缘软线供各种移动电器，仪表.电信设备,自动化装置接线用；也用于内部安装用线,安装环境温度不低于-15℃。
用于中轻型移动电器，仪器仪表，家用电器，动力照明等要求柔软的地方。
电压等级：450/750V；300/500V截面范围mm：1.5~240 0。
5～1芯数：1芯RPV 铜芯氯乙烯绝缘屏蔽软线使用场合:移动使用和安装时要求柔软5RVVP 铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软线使用场合:移动使用和安装时要求柔软的场合，带有护套用于防潮和机械防护以及需防干扰线路的连接。
电压等级:300/300V截面范围mm：0.08~2.5 芯数：1芯截面范围mm：0.08~1。
5 芯数:2芯截面范围mm：0.12～1。
5 芯数：3芯截面范围mm：0。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1) 类别、用途代号A-安装线B- 绝缘线C- 船用电缆K-控制电缆N- 农用电缆R- 软线U-矿用电缆Y- 移动电缆JK- 绝缘架空电缆M-煤矿用ZR-阻燃型NH- 耐火型ZA-A 级阻燃ZB-B 级阻燃ZC-C 级阻燃WD- 低烟无卤型2)导体代号T—铜导线(略)L- 铝芯3)绝缘层代号V—PVC塑料YJ —XLPE绝缘X—橡皮Y —聚乙烯料F—聚四氟乙烯4)护层代号V-PVC 套Y- 聚乙烯料N-尼龙护套P- 铜丝编织屏蔽P2- 铜带屏蔽L-棉纱编织涂蜡克Q- 铅包5)特征代号B-扁平型R- 柔软C-重型Q- 轻型G-咼压H- 电焊机用S-双绞型6)铠装层代号2—双钢带 3 —细圆钢丝4—粗圆钢丝7)外护层代号1 —纤维层2 —PVC套3—PE 套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22 —铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01 ( BV)—简称BV, —般用途单芯硬导体无护套电缆227IEC 02 ( RV)—简称RV, 一般用途单芯软导体无护套电缆227IEC 10 ( BVV —简称BVV轻型聚氯乙烯护套电缆227IEC 52 ( RVV —简称RVV轻型聚氯乙烯护套软线227IEC 53 ( RVV —简称RVV普通聚氯乙烯护套软线B\—铜芯聚氯乙烯绝缘电线BVR-铜芯聚氯乙烯绝缘软电缆BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC YCW—重型橡套软电缆YZ YZW—中型橡套软电缆YQ YQW—轻型橡套软电缆YH-电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
常见电线电缆的型号及规格解析
K——控制电缆系列，V（前）——聚氯乙烯绝缘，V（后）——聚氯乙烯护套，YJ——交联聚乙烯绝缘，Y——聚乙烯护套，R——软铜芯，P——铜丝编织屏蔽，P2——铜带屏蔽，P3——铝塑复合带屏蔽，22——钢带铠装聚氯乙烯外护套，32——细钢丝铠装聚氯乙烯外护套，23——钢带铠装聚乙烯外护套，33——细钢丝铠装聚乙烯外护套
钢绞线(国标)
J——绞合，G——钢，L——铝，1——普通强度，2——高强度，3——特高强度，A——普通镀锌层，B——加厚镀锌层，F——防腐
镀锌钢线：
GB/T 3428-2002
JL/G1A、JL/G1B、JL/G2A、JL/G2B、JL/G3A、JL/G1AF
钢芯铝绞线
硬铝线：
GB/T 17048-2009
常见电线电缆的型号规格解析
电线电缆型号规格的基本格式为：特性代号-型号-额定电压芯数×截面产品标准号，其中普通型不含特性代号，芯数为1时可省略，芯数和截面可统称为规格，产品标准号通常可省略。基本格式不适用于架空绞线。下面依次解析。
一、电缆型号及释义
1、架空绞线（或称裸电线）
型号
名称
代号释义
产品标准
材料及标准
5、聚氯乙烯绝缘电线
型号
名称
代号释义
产品标准
材料及标准
60227 IEC 01 (BV)、
60227 IEC 07 (BV-90)、
60227 IEC 10 (BVV)
铜芯聚氯乙烯绝缘（聚氯乙烯护套）电线
B（前）——固定布线用电线，B（后）——扁形电线，T——铜芯（已省略），90——90度耐温，V（前）——聚氯乙烯绝缘，V（后）——聚氯乙烯护套，L——铝芯，R——软结构
ZR——阻燃（默认为C级），ZA——A级阻燃（最高级），ZB——B级阻燃，ZC——C级阻燃（常用），ZD——D级阻燃，
电线电缆型号规格解释及表示方法
电线电缆的型号规格的解释及表示方法电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。
如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。
2.用数字表示外护层构成，有二位数字。
无数字代表无铠装层，无外被层。
第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。
3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。
;4.电缆产品用型号、额定电压和规格表示。
其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。
如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。
电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。
2.导体材料：L代表铝；T（省略）代表铜。
3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。
4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。
5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。
6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。
7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。
充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。
自容式充油电缆产品系列代号CY。
外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。
绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。
如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。
电线电缆规格型号说明及含义完整版
电线电缆规格型号说明及含义Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电线电缆规格型号说明及含义作者：本站?来源：发布时间：2008-6-28 13:15:00[] [] 电线电缆规格型号说明注：B （B ）——第一个字母表示布线，第二个字母表示玻璃丝编 制；V （V ）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母 表示聚乙烯护套； L （L 铝， 无L 则表示铜； F （F ）——复 合型； R ——软线； S ——双绞；X ——绝缘橡胶 电缆型号含义 电力电缆（省略不表示）外护层代号含义第一个数字 第二个数字 代号 0细圆钢丝 粗圆钢丝代号常见电缆型号说明及用途型号名称用途型号 名称用途BX （BLX ） BXF （BLXF ） BXR铜（铝）芯橡皮绝缘线 铜（铝）芯氯丁橡皮绝缘线 铜芯橡皮绝缘软线适用交流500V 及以下或直流1000V 及以下的电气设备及照明装置之用 BV （BLV ） BVV （BLVV ） BVVB （BLVVB ） BVR BV-105铜（铝）芯聚氯乙烯绝缘线铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线铜（铝）芯聚氯乙烯绝缘软线 铜芯耐热105°C 聚氯乙烯绝缘软线适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX铜芯聚氯乙烯绝缘软线 铜芯聚氯乙烯绝缘平行软线 铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C 聚氯乙烯绝缘连接软电线 铜芯橡皮绝缘棉纱编织绞型软电线 铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接 BBX BBLX 铜芯橡皮绝缘玻璃丝编织电线 铝芯橡皮绝缘玻璃丝编织电线适用电压分别有500V 及250V 两种，用于室内外明装固定敷设或穿管敷设铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
电缆规格型号及表示含义
电缆规格型号及表示含义电线电缆表示方法主要由型号、规格及标准编号这三个部分组成1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1）类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK- 绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A 级阻燃ZB-B 级阻燃ZC-C 级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC 塑料YJ —XLPE 绝缘X —橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC 套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G- 高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1 —纤维层2—PVC 套3—PE 套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22 —铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01 （BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02 （RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10 （BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52 （RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53 （RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR —铜芯聚氯乙烯绝缘软电缆BVVB —铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ —交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW —中型橡套软电缆YQ、YQW—轻型橡套软电缆YH —电焊机电缆3 、规格规格又由额定电压、芯数及标称截面组成。
电线电缆的型号规格的解释及表示方法
电线电缆的型号规格的解释及表示方法1、用途：本产品供交流额定电压500V或直流电压1000V及以下配电装置中电器，仪表接线之用。
2、产品使用特性：电缆导体的长期允许工作温度应不超过70℃。
敷设时电缆的温度应不低于0℃，敷设时弯曲半径应不小于电缆外径的10倍。
有铠装层或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。
3、产品标准：GB9330.2-88《聚氯乙烯绝缘和护套控制电缆》4、电缆型号、名称及使用范围电力电缆产品说明本厂生产的聚氯乙烯绝缘电力电缆采用IEC标准，适用于3.6/6KV及以下输配电系统，近年来又开发了阻燃电缆、耐火电缆、低烟无卢电缆及五芯系列电力电缆。
执行标准:GB/T 12706-2002(等效采用IEC502),阻燃电缆、耐火电缆还符合IE332-3,IEC331,亦可按用户所需的技术需求生产。
聚氯乙烯电缆包括vv电缆，vv22电缆，vlv电缆，vlv22电缆，zrvv电缆，nhvv电缆，zrvv22电缆，nhvv 22电缆，护套线交联聚乙烯绝缘电力电缆一、适用范围交联聚乙烯绝缘聚氯乙烯护套电力电缆是采用化学或物理方法，使直链状结构的聚乙烯转变成网状结构的交联聚乙烯。
交联聚乙烯具有高机械强度，耐环境应力好，优良的热老化性能和电气性能。
交联聚乙烯绝缘电力电缆具有重量轻，结构简单，使用方便、介损小、耐化学腐蚀和敷设不受落差限制等特点。
二、执行标准GB/T12706.1～2-2002三、使用特性1、电缆导体的最高额定温度为90℃。
2、短路时(最长持续时间不超过5S)电缆导体的最高温度不超过250℃。
3、电缆敷设温度应不低于0℃。
4、弯曲半径：单芯电缆≥15D；多芯电缆≥10D(D为电缆外径)四、电缆型号、名称电线电缆的型号规格的解释及表示方法电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。
电缆电线型号字母意义大全以及电线电缆的型号规格的解释和表示方法
电缆电线型号字母意义大全以及电线电缆的型号规格的解释和表示方法电缆电线型号字母意义大全以及电线电缆的型号规格的解释和表示方法(2) 011-03-24 19:46电力电缆型号各部分的代号及其含义1.尽缘种类:V代表聚氯乙稀;X代表橡胶;Y代表聚乙烯;YJ代表交联聚乙烯;Z 代表纸。
2.导体材料:L代表铝;T(省略)代表铜。
3.内护层:V代表聚氯乙稀护套;Y聚乙烯护套;L铝护套;Q铅护套;H橡胶护套;F 氯丁橡胶护套。
4.特征:D不滴流;F分相;CY充油;P贫油干尽缘;P屏蔽;Z直流。
5.控制层:0无;2双钢带;3细钢丝;4粗钢丝。
6.外被层:0无;1纤维外被;2聚氯乙稀护套;3聚乙烯护套。
7.阻燃电缆在代号前加ZR;耐火电缆在代号前加NH。
充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。
自容式充油电缆产品系列代号CY。
外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。
尽缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。
如CYZQ102 220/1×4表示铜芯、纸尽缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。
充油电缆外护层代号含义为1.加强层:1代表铜带径向加强;2代表不锈钢带径向加强;3钢带径向加强;4不锈钢带径向、窄不锈钢带纵向加强。
2.铠装层:0无铠装;2钢带铠装;4粗钢丝铠装。
3.外被层:1纤维层;2聚氯乙稀护套;3聚乙烯护套。
一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。
几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。
电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。
电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。
常见电线电缆的型号及规格解析
交联聚乙烯绝缘控制电缆
GB/T 9330.3-2008
