电缆规格型号与表示含义

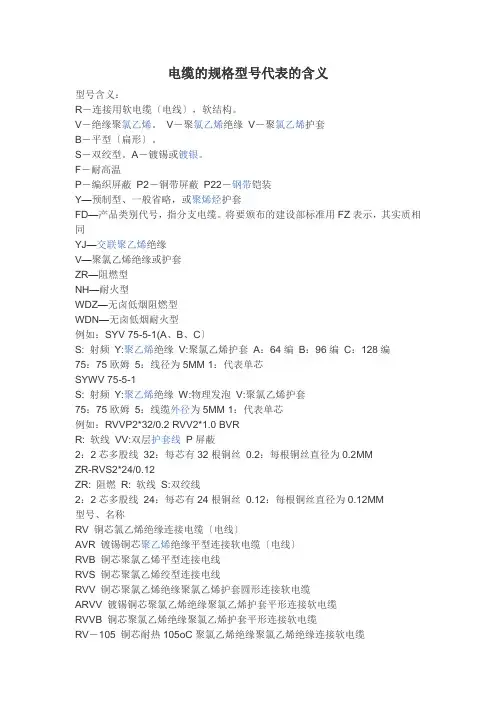

电缆的规格型号代表的含义
电缆的规格型号代表的含义型号含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘 V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽 P2-铜带屏蔽 P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编75:75欧姆 5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75:75欧姆 5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面), 0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
电线电缆规格及其各字母代表的含义
一电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2) BV 铜芯聚氯乙烯绝缘电线;BLV 铝芯聚氯乙烯绝缘电线;BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线;BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线;BVR 铜芯聚氯乙烯绝缘软线;RV 铜芯聚氯乙烯绝缘安装软线;RVB 铜芯聚氯乙烯绝缘平型连接线软线;BVS 铜芯聚氯乙烯绝缘绞型软线;RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线;BYR 聚乙烯绝缘软电线;BYVR 聚乙烯绝缘聚氯乙烯护套软线;RY 聚乙烯绝缘软线;RYV 聚乙烯绝缘聚氯乙烯护套软线3)电缆的型号由八部分组成:一、用途代码-不标为电力电缆,K为控制缆,P为信号缆;二、绝缘代码-Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯三、导体材料代码-不标为铜,L为铝;四、内护层代码-Q铅包,L铝包,H橡套,V聚氯乙稀护套五、派生代码-D不滴流,P干绝缘;六、外护层代码七、特殊产品代码-TH湿热带,TA干热带;八、额定电压-单位KV有关电缆型号的问题1、SYV:实心聚乙烯绝缘射频同轴电缆2、SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆,视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线物理发泡聚乙烯(绝缘)(锡丝铝)聚氯乙烯(聚乙烯)3、信号控制电缆(RVV护套线、RVVP屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途:仪器、仪表、对讲、监控、控制安装4、RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号5、KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量6、RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线(发烧线)13、KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)18、SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称,如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电缆规格型号代表的含义
型号含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T一米3*150+1*95带铠国标铜电缆含多少铜?3*150+1*95=540平方毫米=5.4平方毫米1米=100厘米100*5.4*8.9=4806克=4.806公斤8.9是铜的比重常见电线电缆的规格型号BVVB:铜芯聚氯乙烯绝缘聚氯乙烯护套扁形(B)电线AVR:铜芯聚氯乙烯绝缘安装(A)用软(R)电线RV:软铜导体无护套电缆AVRB :铜芯聚氯乙烯绝缘扁形安装用软电线RVB:软铜导体扁形无护套电缆RVS:铜芯聚氯乙烯绝缘绞型(S)连接用软电线RVV:铜芯聚氯乙烯绝缘聚氯乙烯护套软电线(前一个V表示聚氯乙烯绝缘,后一个V表示聚氯乙烯护套)AVVR:铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆至于规格有3等芯4等芯和3+1 3个常用规格等芯就是截面一样的3+1就是地线的截面是相线的一半。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下:1 类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A 级阻燃ZB-B 级阻燃 ZC-C 级阻燃 WD-低烟无卤型2导体代号T —铜导线 (略 L-铝芯3绝缘层代号V — PVC 塑料 YJ — XLPE 绝缘X —橡皮 Y —聚乙烯料F —聚四氟乙烯4护层代号V-PVC 套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7外护层代号1—纤维层 2— PVC 套3— PE 套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01(BV —简称 BV ,一般用途单芯硬导体无护套电缆 227IEC 02(RV —简称 RV ,一般用途单芯软导体无护套电缆 227IEC 10(BVV —简称 BVV ,轻型聚氯乙烯护套电缆227IEC 52(RVV —简称 RVV ,轻型聚氯乙烯护套软线227IEC 53(RVV —简称 RVV ,普通聚氯乙烯护套软线BV —铜芯聚氯乙烯绝缘电线BVR —铜芯聚氯乙烯绝缘软电缆BVVB —铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ —交联聚乙烯绝缘架空电缆YC 、 YCW —重型橡套软电缆YZ 、 YZW —中型橡套软电缆YQ 、 YQW —轻型橡套软电缆YH —电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电缆的规格型号代表的含义
电缆的规格型号代表的含义型号含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)A VR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
电缆的规格型号代表的含义
电缆的规格型号代表的含义型号含义:R-连接用软电缆〔电线〕,软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型〔扁形〕。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C〕S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆〔电线〕AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆〔电线〕RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*〔1*标称截面〕,0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
电缆的规格型号代表的含义
电缆的规格型号代表的含义型号含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)A VR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下:1) 类别、用途代号A-安装线B- 绝缘线C- 船用电缆K-控制电缆N- 农用电缆R- 软线U-矿用电缆Y- 移动电缆JK- 绝缘架空电缆M-煤矿用ZR-阻燃型NH- 耐火型ZA-A 级阻燃ZB-B 级阻燃ZC-C 级阻燃WD- 低烟无卤型2)导体代号T—铜导线(略)L- 铝芯3)绝缘层代号V—PVC塑料YJ —XLPE绝缘X—橡皮Y —聚乙烯料F—聚四氟乙烯4)护层代号V-PVC 套Y- 聚乙烯料N-尼龙护套P- 铜丝编织屏蔽P2- 铜带屏蔽L-棉纱编织涂蜡克Q- 铅包5)特征代号B-扁平型R- 柔软C-重型Q- 轻型G-咼压H- 电焊机用S-双绞型6)铠装层代号2—双钢带 3 —细圆钢丝4—粗圆钢丝7)外护层代号1 —纤维层2 —PVC套3—PE 套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22 —铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01 ( BV)—简称BV, —般用途单芯硬导体无护套电缆227IEC 02 ( RV)—简称RV, 一般用途单芯软导体无护套电缆227IEC 10 ( BVV —简称BVV轻型聚氯乙烯护套电缆227IEC 52 ( RVV —简称RVV轻型聚氯乙烯护套软线227IEC 53 ( RVV —简称RVV普通聚氯乙烯护套软线B\—铜芯聚氯乙烯绝缘电线BVR-铜芯聚氯乙烯绝缘软电缆BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC YCW—重型橡套软电缆YZ YZW—中型橡套软电缆YQ YQW—轻型橡套软电缆YH-电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下:1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2)导体代号T—铜导线(略) L-铝芯3)绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4)护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5)特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6)铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7)外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01(BV)—简称BV,一般用途单芯硬导体无护套电缆227IEC 02(RV)—简称RV,一般用途单芯软导体无护套电缆227IEC 10(BVV)—简称BVV,轻型聚氯乙烯护套电缆227IEC 52(RVV)—简称RVV,轻型聚氯乙烯护套软线227IEC 53(RVV)—简称RVV,普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
常用电缆的规格型号及其代表的含义
型号含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5MM1:代表单芯SYWV 75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5mm1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR:软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2mmZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12mm型号、名称RV铜芯氯乙烯绝缘连接电缆(电线)AVR镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线规格表示法的含义:规格采用芯数、标称截面和电压等级表示:①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),0.6/1kV,如:4*(1*185)+1*95 0.6/1kV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1kV,如:4**185+1*95 0.6/1kV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T完整的型号规格表示法:因为分支电缆包含主干电缆和支线电缆。
电缆规格型号及表示含义
电缆规格型号及表示含义Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下:1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2)导体代号T—铜导线(略) L-铝芯3)绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4)护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5)特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6)铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7)外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01(BV)—简称BV,一般用途单芯硬导体无护套电缆227IEC 02(RV)—简称RV,一般用途单芯软导体无护套电缆227IEC 10(BVV)—简称BVV,轻型聚氯乙烯护套电缆227IEC 52(RVV)—简称RVV,轻型聚氯乙烯护套软线227IEC 53(RVV)—简称RVV,普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电缆的规格型号代表的含义
电缆的规格型号代表的含义型号含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
电缆规格型号代表的含义
型号含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250o C连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),0.6/ 1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/ 1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25 -T一米3*150+1*95带铠国标铜电缆含多少铜?3*150+1*95=540平方毫米=5.4平方毫米1米=100厘米100*5.4*8.9=4806克=4.806公斤8.9是铜的比重常见电线电缆的规格型号BVVB:铜芯聚氯乙烯绝缘聚氯乙烯护套扁形(B)电线AVR:铜芯聚氯乙烯绝缘安装(A)用软(R)电线RV:软铜导体无护套电缆AVRB :铜芯聚氯乙烯绝缘扁形安装用软电线RVB:软铜导体扁形无护套电缆RVS:铜芯聚氯乙烯绝缘绞型(S)连接用软电线RVV:铜芯聚氯乙烯绝缘聚氯乙烯护套软电线(前一个V表示聚氯乙烯绝缘,后一个V表示聚氯乙烯护套)AVVR:铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆至于规格有3等芯4等芯和3+1 3个常用规格等芯就是截面一样的3+1就是地线的截面是相线的一半。
电缆规格型号代表的含义
电缆的规格型号代表的含义一型号含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编75:75欧姆 5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75:75欧姆 5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面), 0.6/1KV,如:4*(1*185)+1*95 0.6/1KV 请登陆:输配电设备网浏览更多信息②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下:1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2)导体代号T—铜导线(略) L-铝芯3)绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4)护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5)特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6)铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7)外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01(BV)—简称BV,一般用途单芯硬导体无护套电缆227IEC 02(RV)—简称RV,一般用途单芯软导体无护套电缆227IEC 10(BVV)—简称BVV,轻型聚氯乙烯护套电缆227IEC 52(RVV)—简称RVV,轻型聚氯乙烯护套软线227IEC 53(RVV)—简称RVV,普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电线及控制电缆等一般的额定电压为300/300V、300/500V、450/750V;中低压电力电缆的额定电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6(10)KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。
电线电缆的芯数根据实际需要来定,一般电力电缆主要有1、2、3、4、5芯,电线主要也是1~5芯,控制电缆有1~61芯。
标称截面是指导体横截面的近似值。
为了达到规定的直流电阻,方便记忆并且统一而规定的一个导体横截面附近的一个整数值。
我国统一规定的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。
这里要强调的是导体的标称截面不是导体的实际的横截面,导体实际的横截面许多比标称截面小,有几个比标称截面大。
实际生产过程中,只要导体的直流电阻能达到规定的要求,就可以说这根电缆的截面是达标的。
4、标准编号我们现在生产的电线电缆绝大部分国家或行业都有明确的标准规定的,主要的目的当然为使设计、使用统一。
我这里主要介绍几个与我公司生产产品相关的电线电缆标准编号。
1)GB 5023-1997额定电压450/750V及以下聚氯乙烯绝缘电缆2)JB 8734-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线2)GB 5013-1997额定电压450/750V及以下橡皮绝缘电缆3)GB/T 12706-2002额定电压1kV到35kV挤包绝缘电力电缆及附件4)GB/T 9330-1988塑料绝缘控制电缆5、举例说明a) VV-0.6/1 3×150+1×70 GB/T 12706.2-2002铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆,额定电压为0.6/1kv,3+1芯,主线芯的标称截面为150mm2,第四芯截面为70mm2。
b) BVVB-450/750V 2×1.5 JB 8734.2-1998铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,额定电压为450/750v,2芯,导体的标称截面为1.5mm2。
c) YJLV22-8.7/10 3×120 GB/T 12706.3-2002铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆,额定电压为8.7/10kv,3芯,主线芯的标称截面为120mm2。
四、电缆主要材料1、铜丝:采用电解铜作为原料,经连铸连轧工艺制成的的铜线称为低氧铜线;经上引法制成的铜线称为无氧铜线。
低氧铜线含氧量为100~250ppm,含铜量为99.9~9.95%,导电率为100~101%。
无氧铜线含氧量为4~20ppm,含铜量为99.96~9.99%,导电率为102%。
铜的比重为8.9g/cm3。
2、铝线:用作电线用的铝线都要进行退火软化过。
用作电缆用的铝线一般不用软化。
电线电缆用的铝的电阻率要求达到0.028264Ω.mm2/m,铝的比重为2.703g/cm3。
3、聚氯乙烯(PVC):聚氯乙烯塑料是以聚氯乙烯树脂为基础,加入各种配合剂混合而成的,如防老剂、抗氧剂、填料、光亮剂、阻燃剂等,其密度为1.38~1.46g/cm3左右。
聚氯乙烯材料的特点:力学性能优越,耐化学腐蚀,不延燃,耐候性好,电绝缘性能好,容易加工等。
聚氯乙烯材料的缺点:①燃烧时有大量有毒的烟雾发出;②热老化性能差。
聚氯乙烯有绝缘料与护套料之分。
4、聚乙烯(PE):聚乙烯是由精制的乙烯聚合而成的,按密度可分为低密度聚乙烯(LDPE)、中密度聚乙烯(MDPE)、高密度聚乙烯(HDPE)。
低密度聚乙烯的密度一般为0.91~0.925g/cm3;中密度聚乙烯的密度一般为0.925~0.94g/cm3;高密度聚乙烯的密度一般为0.94~0.97g/cm3。
聚乙烯材料的优点:①绝缘电阻和耐电压强度高;②在较宽的频带范围内,介电常数ε和介质损耗角正切值tgδ小;③富于可挠性,耐磨性能好;④耐热老化性能、低温性能及耐化学稳定性好;⑤耐水性能好,吸湿率低;⑥用它制作的电缆质量轻,使用敷设方便。
聚乙烯材料的缺点:①接触火焰时易燃烧;②软化温度较低。
5、交联聚乙烯(XLPE):现在电缆行业使用的主要有二种类型的交联聚乙烯。
一种是以硅烷作交联剂的,叫硅烷交联料,主要应用在低压电线电缆的绝缘层上。
另一种是以过氧化二异丙苯(DCP)作交联剂的交联聚乙烯料,其主要是由聚乙烯、交联剂和抗氧剂组成。
主要应用在中、高压电缆的绝缘层上,对绝缘耐压等级越高,要求纯净度就越高。
DCP是一种过氧化物,温度越高,分解越快,其分解后就会催化聚乙烯起交联反应。
DCP在常温下也会分解,不过分解速度很慢,但加热到一定的温度(温度超过125℃时)会快速分解。
硅烷交联剂也有同样的性能,但它还需要有水来作助剂,才能起到完全的接枝反应。
现在的硅烷交联聚乙烯市场上主要有二种类型,一种叫一步法,一种叫二步法(这种叫法与学术上的硅烷交联叫法不同)。
一步法的绝缘料是交联剂与催化剂已预先混好,也有叫成共聚物法料;二步法料是分A料与B料,在生产前将A、B料拌匀。
一步法的料贮藏时间很短,二步法的料主料与催化剂料分开,所以贮藏时间较长,但混合后的料必须要马上用掉。
另外,硅烷交联料中还可以加入碳黑母料,起到耐气候作用,用在绝缘架空电缆系列产品中。
交联聚乙烯材料的优点:电气性能比聚乙烯还优良;其机械性能比聚乙烯好,所以应用比聚乙烯广泛。
软化温度比PVC高,电缆正常的运行温度能达到90℃。
缺点是加工困难,易燃烧。
电缆的规格型号常见型号如下型号名称铜芯VV聚氯乙烯绝缘聚氯乙烯护套电力电缆VY聚氯乙烯绝缘聚乙烯护套电力电缆VV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV23聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆VV32聚氯乙烯绝缘绝缘铠装聚氯乙烯护套电力电缆VV33聚氯乙烯绝缘绝缘铠装聚乙烯护套电力电缆YJV交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV交联聚乙烯绝缘聚乙烯护套电力电缆YJV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆其实常用的也就是 YJV YJV22 YJV32这3种其他不是很多至于规格有3等芯 4等芯和3+1 3个常用规格等芯就是截面一样的 3+1就是地线的截面是相线的一半。
目前50平方以下都是等芯。
电线电缆主要产品型号还有很多电力电缆:、YJV、YJY、YJLV、YJLY、YJV22、YJV23、YJLV22、YJLV23、RVV、RVV22、VV、VV22、RVV、BLV、BVR、BVV、BLVV、BVVB、BLVVB、RVVP 、60227IEC01(BV)、60227IEC02(RV)、60227IEC05(BV)、60227IEC06(RV)、60227IEC07(BV-90)、60227IEC08(RV-90)、60227IEC10(BVV)、60227IEC52(RVV)、60227IEC53(RVV)、BV、BLV、BVR、BVV、BLVV、BVVB、BLVVB、RVVP!控制电缆:KVV、KVVP、KVVP2、KVV22、KVV32、KVVR、KVVRP、KYJV、KYJVP、KVVP2、KYJVP2、KYJV22、KYJV32、KYJVR、KYJVRP!电梯电缆:TVVB、TVVBP、TVVBG、YTTW!变频器电缆:BP-VVP、BP-VVPP2、BP-VVPPP2、BP-VVP3、BP-YJVP、BP-YJPVP、BP-YJPVP2、BP-YJVP2、BP-YJP2VP2、BP-YJP2VP、BP-YJVP2P、BP-YJVP3、BP-YJP3VP、BP-YJP3VP2、ZR-BPYJVP、ZR-BPYJVP1、ZR-BPYJVP1-2、ZR-BPYJVP3、WDZ-BPYJEP、WDZ-BPYJEP2、WDZ-BPYJEP1、WDZ-BPYJEP1-2、WDZ-BPYJEP3 BP-GGP、BP-GGP2、BP-GGPP2、BP-GGP3、BP-GVFP、BP-GVFP2、BP-GVFPP2、BP-GVFP3、BP-FFP、BP-FFP2、BP-FFPP2、BP-FFP3 !电焊机电缆:60245IEC81(YH)、60245IEC82{YHF)、YH、YHF!橡套电缆:YQ-0.3/0.5、YQW-0.3/0.5、MYQ-0.3/0.5、YZ-0.3/0.5、YZW-0.3/0.5、YC-450/750、YCW-450/750!丁腈绝缘与护套电缆:YVFR、YVFRP、YFFB、YFFB-FYEFPB、YFFB-L、YFFB-JLYFFB-FJL耐高温导线:AFB、AFBP1、AF-200、AFP1-200、AF-250、AFP1-250、AYF-250、AYFP1-250耐高温防腐电缆:FF、FF22、FF32、FFP、FFP22、FFP32、FV-105、FV-105、FV-105、FVF、FVF-22、FVF-32、FG、FG22、FG32耐高温防腐控制电缆:KFF、KFFP、KFFP2、KFF2、KFFP22、KFFP2-22、KFF32、KFFP32、KFFP2-32、KFV、KFVP、KFVP2、KFVR、KFVRP、KFV22、KFVP22、KFVP2-22、KFV32、KFVP32、KFVP2-32、KFVF、KFVFP、KFVFP2、KFVFR、KFVFRP、KFVF-22、KFVFP22、KFVFP2-22、KFVF-32、KFVFP32、KFVFP2-32、KFG、KFGP、KFGP2、KFGR、KFGRP、KFG22、KFGP22、KFGP2-22、KFG32、KFGP32、KFGP2-32扁平移动电缆:YZB、YZWB、YCB、YCWB、YZGB、YCGB、YZPB、YCPB、仪表信号用电缆:PVV、PYY、PYV、PVV22、PYY22、PYV22、RVV、PVVP、RVVP、YYJV、YYJVP、硅橡胶绝缘耐高温、防腐、耐油电缆与控制电缆:AGR-1、AGR、AGRP、AGG-5、AGG-12、AGG-15、AGG-20、AGG-25、AGG-30、YGZB、YGVFZB、YGCB、YGVFCB、YFGCB、YGGB、YGCBP、YGCB-VFR、YGCB-VFRP、YGCB-HF46R、YGCB-HF46RP、KGG、KGGP、KGGR、KGGRP、KGVF、KGVFP计算机电缆:DJVPV、DJVP2V、DJVP3V、DJVVP、DJVVP、DJVVP3、DJVPVP、DJVP2VP、DJVPVP22、DJVP3VP3、DJVPVR、DJVP2VR、DJVP3VR、DJVVPR、DJVVP2R、DJVVP3R、DJVPVPR、DJVP2V2R、DJVPV22、DJVP2V22、DJVP3VP3R、DJVP3V22、DJVVP22、DJVVP2-22、DJVVP3-22、DJVP2VP2-22、DJVP3VP3-22耐火电缆:NH-BV、NH-BVV、NH-BVVB、NH-VV、NH-YJV、NH-VV22、NH-YJV22、NH-VV32、NH-YJV32、NH-VV、NH-KVVP、NH-KVVP2、NH-KVV22、NH-KVV32、NH-KVVR、NH-KVVRP、NH-KVVR22、NH-KVVRP222、NH-KVVP22、NH-KVVP2-22、NH-KFF、NH-KFFP、NH-KFFP2、NH-KYJV、NH-KYJVP、NH-KYJVP2、NH-KYJVP2-22、NH-KYJV22、NH-KYJV32!平行集束导线:BS-JKV、BS-JKY、BS-JKLV、BS-JKLY、BS-JKV、BS-JKY、BS-JKLV、BS-JKLY、BS-JKV、BS-JKY、BS-JKLV、BS-JKLY架空电缆:JKV、JKLV、JKY、JKLY、JKYJ、JKLYJ、JKTRYJ、JKLYJ/Q、JKLGYJ、JKLGYJ/Q特种电缆型号说明:ZR-X:阻燃电缆 NH-X:耐火电缆FS-X:防水电缆 H-X:耐寒电缆GZR-X:隔氧层阻燃电缆 WDNH-X:低烟无卤耐火电缆GNH-X:隔氧层耐火电缆 GWDNH-X:隔氧层低烟无卤耐火电缆WDZR-X:低烟无卤阻燃电缆 GWDZR-X:隔氧层低烟无卤阻燃电缆FYS-X:环保型防白蚁、防鼠电缆。
