ZEMAX光学设计超级学习手册-第1章

合集下载

ZEMAX光学设计软件操作说明详解_光学设计

ZEMAX光学设计软件操作说明详解_光学设计

ZEMAX光学设计软件操作说明详解_光学设计.txt9母爱是一滴甘露,亲吻干涸的泥土,它用细雨的温情,用钻石的坚毅,期待着闪着碎光的泥土的肥沃;母爱不是人生中的一个凝固点,而是一条流动的河,这条河造就了我们生命中美丽的情感之景。

ZEMAX光学设计软件操作说明详解介绍这一章对本手册的习惯用法和术语进行说明。

ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的,但是还是有一些重要的不同点。

活动结构活动结构是指当前在镜头数据编辑器中显示的结构。

详见“多重结构”这一章。

角放大率像空间近轴主光线与物空间近轴主光线角度之比,角度的测量是以近轴入瞳和出瞳的位置为基准。

切迹切迹指系统入瞳处照明的均匀性。

默认情况下,入瞳处是照明均匀的。

然而,有时入瞳需要不均匀的照明。

为此,ZEMAX支持入瞳切迹,也就是入瞳振幅的变化。

有三种类型的切迹:均匀分布,高斯型分布和切线分布。

对每一种分布(均匀分布除外),切迹因素取决于入瞳处的振幅变化率。

在“系统菜单”这一章中有关于切迹类型和因子的讨论。

ZEMAX也支持用户定义切迹类型。

这可以用于任意表面。

表面的切迹不同于入瞳切迹,因为表面不需要放置在入瞳处。

对于表面切迹的更多信息,请参看“表面类型”这一章的“用户定义表面”这节。

后焦距ZEMAX对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。

如果没有玻璃面,后焦距就是从第一面到无限远物体共轭的近轴像面的距离。

基面基面(又称叫基点)指一些特殊的共轭位置,这些位置对应的物像平面具有特定的放大率。

基面包括主面,对应的物像面垂轴放大率为+1;负主面,垂轴放大率为-1;节平面,对应于角放大率为+1;负节平面,角放大率为-1;焦平面,象空间焦平面放大率为0,物空间焦平面放大率为无穷大。

除焦平面外,所有的基面都对应一对共轭面。

比如,像空间主面与物空间主面相共轭,等等。

如果透镜系统物空间和像空间介质的折射率相同,那么节面与主面重合。

清华大学 ZEMAX光学设计软件操作说明详解(1)

清华大学 ZEMAX光学设计软件操作说明详解(1)

介绍这一章对本手册的习惯用法和术语进行说明。

ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的,但是还是有一些重要的不同点。

活动结构活动结构是指当前在镜头数据编辑器中显示的结构。

详见“多重结构”这一章。

角放大率像空间近轴主光线与物空间近轴主光线角度之比,角度的测量是以近轴入瞳和出瞳的位置为基准。

切迹切迹指系统入瞳处照明的均匀性。

默认情况下,入瞳处是照明均匀的。

然而,有时入瞳需要不均匀的照明。

为此,ZEMAX支持入瞳切迹,也就是入瞳振幅的变化。

有三种类型的切迹:均匀分布,高斯型分布和切线分布。

对每一种分布(均匀分布除外),切迹因素取决于入瞳处的振幅变化率。

在“系统菜单”这一章中有关于切迹类型和因子的讨论。

ZEMAX也支持用户定义切迹类型。

这可以用于任意表面。

表面的切迹不同于入瞳切迹,因为表面不需要放置在入瞳处。

对于表面切迹的更多信息,请参看“表面类型”这一章的“用户定义表面”这节。

后焦距ZEMAX对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。

如果没有玻璃面,后焦距就是从第一面到无限远物体共轭的近轴像面的距离。

基面基面(又称叫基点)指一些特殊的共轭位置,这些位置对应的物像平面具有特定的放大率。

基面包括主面,对应的物像面垂轴放大率为+1;负主面,垂轴放大率为-1;节平面,对应于角放大率为+1;负节平面,角放大率为-1;焦平面,象空间焦平面放大率为0,物空间焦平面放大率为无穷大。

除焦平面外,所有的基面都对应一对共轭面。

比如,像空间主面与物空间主面相共轭,等等。

如果透镜系统物空间和像空间介质的折射率相同,那么节面与主面重合。

ZEMAX列出了从象平面到不同象方位置的距离,同时也列出了从第一面到不同物方平面的距离。

主光线如果没有渐晕,也没有像差,主光线指以一定视场角入射的一束光线中,通过入瞳中央射到象平面的那一条。

注意,没有渐晕和像差时,任何穿过入瞳中央的光线也一定会通过光阑和出瞳的中心。

ZEMAX的基础学习

ZEMAX的基础学习

zemax的基础学习MTF一般都是大于0的,所以MTF曲线坐标都是第一期限。

但有时候也会出现负值,这种情况表示像的亮度起伏与原物体相反,发生对比反转,也就是相位错动了半个周期,黑的变白,白的变黑。

如何查看高斯光束的光斑大小及能量分布在physical analysis>>pop setting>>display中可以看中文的翻译是:image space f# 表示的是有效焦距和有效孔径的比paraxial working f# 表示的是2tanU的倒数,其实只有在物距在无限远的时候才和前边的一样working f# 表示的是2SinU的倒数。

主光线是在stop光阑中心点的斜线角度。

物上视场点-入瞳中心-像面的光线,如果没有渐晕,它也会通过光栏的中心,放大镜只能放大线性的东西”这种结论。

我今天突然在ZEMAX中发现我如果做短焦的时候,比如f=2.8,看到lens data editor中相面的尺寸小于在Report/prrscription data/paraxial Image Heigh 中的象高??请问有谁知道这个是如何产生的,为什么有这种现象☆这有什么奇怪的,难道你的系统没有畸变吗是啊,好象一个是像面上的实际像高,一个是近轴(理想)像高畸变是有正负的呀我知道了,那lens data editor中相面的尺寸是实际通光孔径,而Report/prrscription data/paraxial Image Heigh 只是理想象高,所以我觉得设计时应该以lens data editor中相面的尺寸为准,大家说对吗?错,一个点通过系统之后不可能还是一个点,是一个有大小的斑,从lens data editor中看到的数据只是最大像高的数值,不能代表实际成像的大小。

在设计的时候多考虑,软件是工具而已。

那斑竹说实际的相面尺寸应该看哪里啊,看你成像点的扩散程度由于像差的原因,实际最佳像面上每一像点(斑)大小都不一致,由于轴外(垂轴)像差的关系lens data editor中的尺寸一般系统应该够了。

ZEMAX操作说明第一章

ZEMAX操作说明第一章

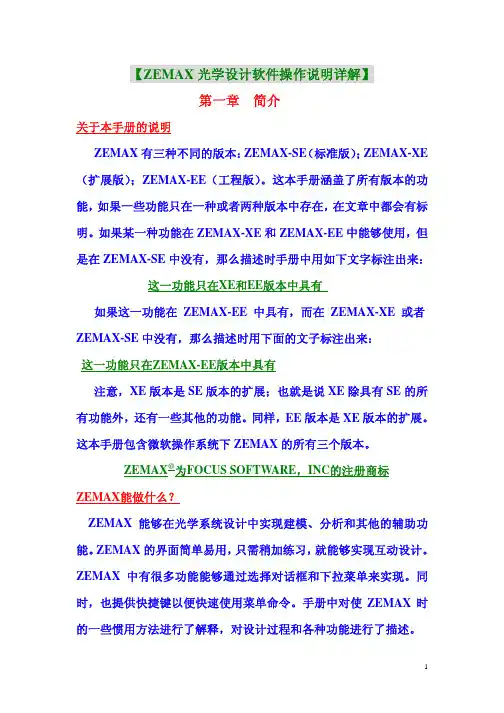

【ZEMAX光学设计软件操作说明详解】第一章简介关于本手册的说明ZEMAX有三种不同的版本:ZEMAX-SE(标准版);ZEMAX-XE (扩展版);ZEMAX-EE(工程版)。

这本手册涵盖了所有版本的功能,如果一些功能只在一种或者两种版本中存在,在文章中都会有标明。

如果某一种功能在ZEMAX-XE和ZEMAX-EE中能够使用,但是在ZEMAX-SE中没有,那么描述时手册中用如下文字标注出来:这一功能只在XE和EE版本中具有如果这一功能在ZEMAX-EE中具有,而在ZEMAX-XE 或者ZEMAX-SE中没有,那么描述时用下面的文子标注出来:这一功能只在ZEMAX-EE版本中具有注意,XE版本是SE版本的扩展;也就是说XE除具有SE的所有功能外,还有一些其他的功能。

同样,EE版本是XE版本的扩展。

这本手册包含微软操作系统下ZEMAX的所有三个版本。

ZEMAX@为FOCUS SOFTWARE,INC的注册商标ZEMAX能做什么?ZEMAX能够在光学系统设计中实现建模、分析和其他的辅助功能。

ZEMAX的界面简单易用,只需稍加练习,就能够实现互动设计。

ZEMAX中有很多功能能够通过选择对话框和下拉菜单来实现。

同时,也提供快捷键以便快速使用菜单命令。

手册中对使ZEMAX时的一些惯用方法进行了解释,对设计过程和各种功能进行了描述。

ZEMAX不能做什么?ZEMAX程序和ZEMAX说明文件度不会教您如何设计镜头和光学系统,虽然程序会在光学设计和分析中起到很多的帮助,但设计者仍然是您。

ZEMAX说明文件也不是光学设计、术语和方法论的教材,ZEMAX的使用者可以得到关于使用这一程序的技术支持,但并不包括对基本的光学设计原理的指导。

如果您对光学设计缺乏经验,您可以阅读下列目录中的书。

Author(作者) Title(书名)Bass Handbook of OpticsBorn Wolf Principle of OpticsFischer Tadic-Galeb Optical System DesignHecht OpticsKingslake Lens Design FundamentalsLaikin Lens Design,Second EditionMahajan Aberration Theory Made SimpleO Shea Elements Modern Optical Design Rutten and van Venrooij Telescope OpticsSmith,Warren Modern Lens DesignSmith,Warren Modern Optical EengineeringOptics Welford UsefulWelford Aberrations of Optics SystemsGregory Hallock Practical Computer-Aided Lens Design 最重要的是,ZEMAX不能替代工程实践。

zemax教程1

zemax教程1

Dialog boxes
ZEMAX的大部分图形和文本窗口都包含有设置对话框。
数据输出
输出到到剪贴板,可以再到其它windows应用程序,如Excel等; 输出到CAD程序:支持DXF,IGES,STEP,SAT格式。 DXF: • 因为不是标准格式,对其支持比较差一些; • 只有在wireframe的设定中才支持。 IGES,STEP,SAT: • 真正的标准; • 可以输出3D solids; • 可以输出为lines; • 在Tool菜单栏中。
Surface data的组成
• The radius of curvature:面的曲率半径,根据符号规则确定符号; • The thickness of the surface:到下个面的相对距离,满足符号规则
(用local坐标系); • The glass type of the surface:可以直接输入玻璃的名称,也可以输
大部分图形窗口都提供文本信息。
Graphic and Text windows例子
点Text菜单栏,可以看到图形窗口中的文本信息。
Graphics windows菜单功能
Update:更新窗口中的数据; Setting:设置窗口的属性; Print:打印窗口的内容; Windows: • Annotate:往图形上加lines,boxes,text; • Copy clipboard:将内容拷贝到剪切板中; • Export:将内容转换为WMF,EMF,JPG,BMP文件保存; • Lock:锁定窗口; • Clone:Clone窗口; • Aspect ratio:设置窗口的长宽比; • Active cursor:对图形窗口显示鼠标所指位置的数据; • Configuration:选择要显示哪个结构的数据; • Overlay:不同图形重叠显示;

光学设计软件zemax中文教程

光学设计软件zemax中文教程

注:此版本ZEMAX中文说明由光学在线网友elf提供!目录第1章引第2章用户界面第3章约定和定义第4章教程教程1:单透镜教程2:双透镜教程3:牛顿望远镜教程4:带有非球面矫正器的施密特—卡塞格林系统教程5:多重结构配置的激光束扩大器教程6:折叠反射镜面和坐标断点教程7:消色差单透镜第5章文件菜单 (7)第6章编辑菜单 (14)第7章系统菜单 (31)第8章分析菜单 (44)§8.1 导言 (44)§8.2 外形图 (44)§8.3 特性曲线 (51)§8.4 点列图 (54)§8.5 调制传递函数MTF (58)§8.5.1 调制传递函数 (58)§8.5.2 离焦的MTF (60)§8.5.3 MTF曲面 (60)§8.5.4 MTF和视场的关系 (61)§8.5.5 几何传递函数 (62)§8.5.6 离焦的MTF (63)§8.6 点扩散函数(PSF) (64)§8.6.1 FFT点扩散函数 (64)§8.6.2 惠更斯点扩散函数 (67)§8.6.3 用FFT计算PSF横截面 (69)§8.7 波前 (70)§8.7.1 波前图 (70)§8.7.2 干涉图 (71)§8.8 均方根 (72)§8.8.1 作为视场函数的均方根 (72)§8.8.2 作为波长函数的RMS (73)§8.8.3 作为离焦量函数的均方根 (74)§8.9 包围圆能量 (75)§8.9.1 衍射法 (75)§8.9.2 几何法 (76)§8.9.3 线性/边缘响应 (77)§8.10 照度 (78)§8.10.1 相对照度 (78)§8.10.2 渐晕图 (79)§8.10.3 XY方向照度分布 (80)§8.10.4 二维面照度 (82)§8.11 像分析 (82)§8.11.1 几何像分析 (82)§8.11.2 衍射像分析 (87)§8.12 其他 (91)§8.12.1 场曲和畸变 (91)§8.12.2 网格畸变 (94)§8.12.3 光线痕迹图 (96)§8.12.4 万用图表 (97)§8.12.5 纵向像差 (98)§8.12.6 横向色差 (99)§8.12.7 Y-Y bar图 (99)§8.12.8 焦点色位移 (100)§8.12.9 色散图 (100)§8.12.10 波长和内透过率的关系 (101)§8.12.11 玻璃图 (101)§8.12.10 系统总结图 (101)§8.13 计算 (103)§8.13.1 光线追迹 (103)§8.13.2 塞得系数 (104)第九章工具菜单 (108)§9.1 优化 (108)§9.2 全局优化 (108)§9.3 锤形优化 (108)§9.4 消除所有变量 (108)§9.5 评价函数列表 (109)§9.6 公差 (109)§9.7 公差列表 (109)§9.8 公差汇总表 (109)§9.9 套样板 (109)§9.10 样板列表 (111)§9.11 玻璃库 (112)§9.12 镜头库 (112)§9.13 编辑镀膜文件 (114)§9.14 给所有的面添加膜层参数 (115)§9.15 镀膜列表 (115)§9.16 变换半口径为环形口径 (115)§9.17 变换半口径为浮动口径 (116)§9.18 将零件反向排列 (116)§9.19 镜头缩放 (116)§9.20 生成焦距 (117)§9.21 快速调焦 (117)§9.22 添另折叠反射镜 (117)§9.23 幻像发生器 (118)§9.24 系统复杂性测试 (120)§9.25 输出IGES文件 (120)第十章报告菜单 (124)§10.1 介绍 (124)§10.2 表面数据 (124)§10.3 系统数据 (125)§10.4 规格数据 (125)§10.5 Report Graphics 4/6 (126)第十一章宏指令菜单 (127)§11.1 编辑运行ZPL宏指令 (127)§11.2 更新宏指令列表 (127)§11.3 宏指令名 (127)第十二章扩展命令菜单 (128)§12.1 扩展命令 (128)§12.2 更新扩展命令列表 (128)§12.3 扩展命令名 (128)第十三章表面类型 (130)§13.1 简介 (130)§13.2 参数数据 (130)§13.3 特别数据 (131)§13.4 表面类型概要 (131)§13.4.1 用户自定义表面 (131)§13.4.2 内含表面 (132)§13.5 标准面 (136)§13.6 偶次非球面 (136)§13.7 奇次非球面 (137)§13.8 近轴表面 (138)§13.9 近轴X-Y表面 (138)§13.10 环形表面 (139)§13.11 双圆锥表面 (139)§13.12 环形光栅面 (140)§13.13 立方样条表面 (141)§13.14 Ⅰ型全息表面 (142)§13.15 Ⅱ型全息表面 (143)§13.16 坐标断点表面 (143)§13.17 多项式表面 (145)§13.18 菲涅耳表面 (145)§13.19 ABCD矩阵 (146)§13.20 另类面 (146)§13.21 衍射光栅表面 (147)§13.22 共轭面 (148)§13.23 倾斜表面 (149)§13.24 不规则表面 (149)§13.25 梯度折射率1表面 (150)§13.26 梯度折射率2表面 (152)§13.27 梯度折射率3表面 (152)§13.28 梯度折射率4表面 (153)§13.29 梯度折射率5表面 (154)§13.30 梯度折射率6表面 (155)§13.31 梯度折射率7表面 (156)§13.32 梯度折射率表面Gradium TM (157)§13.33 梯度折射率9表面 (160)§13.34 梯度折射率10表面 (161)§13.35泽尼克边缘矢高表面 (162)第十五章非序列元件 (162)第十七章优化 (228)第十八章全局优化 (290)第十九章公差规定 (298)第二十章多重结构 (338)第二十一章玻璃目录的使用 (345)第二十二章热分析 (363)第二十三章偏振分析 (373)第二十四章ZEMAX程序设计语言 (390)第二十五章ZEMAX扩展 (478)第五章文件菜单新建(New)目的:清除当前的镜头数据。

(完整word版)zemax操作数手册

(完整word版)zemax操作数手册

ZEMAX优化操作数一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL透镜单元的轴向色差3. LACL透镜单元的垂轴色差4. PIMH规定波长的近轴像高5. PMAG近轴放大率6. AMAG角放大率7. ENPP透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ透镜单元的PETZVAL半径10. PETC反向透镜单元的PETZVAL半径11. LINV透镜单元的拉格朗日不变量12. WFNO像空间F/#13. POWR指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN像空间F/# (近轴)16. OBSN物空间数值孔径17. EFLX“X”向有效焦距18. EFLY “Y”向有效焦距19. SFNO弧矢有效F/#像差1. SPHA在规定面出的波球差分布(0则计算全局)2. COMA透过面慧差(3阶近轴)3. ASTI透过面像散(3阶近轴)4. FCUR透过面场曲(3阶近轴)5. DIST透过面波畸变(3阶近轴)6. DIMX畸变最大值7. AXCL轴像色差(近轴)8. LACL垂轴色差9. TRAR径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC主光线光程差15. OPDX衍射面心光程差16. PETZ 透镜单元的PETZVAL半径17. PETC反向透镜单元的PETZVAL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE类RSCH20.RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE几何像点的RMS点尺寸(质心参考)25.RSRH类同RSRE(主光线参考)26. RWRE类同RSRE(波前偏差)27. TRAD “X”像TRAR比较28. TRAE “Y”像TRAR比较29. TRCX像面子午像差”X”向(质心基准)30. TRCY像面子午像差”Y”向(质心基准)31. DISG 广义畸变百分数32. FCGS弧矢场曲33.DISC子午场曲34.OPDM限制光程差,类同TRAC35.PWRH 同RSCH36.BSER对准偏差37.BIOC集中对准38.BIOD 垂直对准偏差MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA平均调制函数4. MSWT切向方波调制函数5. MSWS径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1.DENC 衍射包围圆能量2.DENF衍射能量3.GENC几何包围圆能量4. XENC透镜数据约束1.TOTR透镜单元的总长2.CVVA规定面的曲率=目标值3.CVGT规定面的曲率>目标值4.CVLT规定面的曲率<目标值5.CTVA 规定面的中心厚度=目标值6.CTGT规定面的中心厚度>目标值7.CTLT规定面的中心厚度<目标值8.ETVA规定面的边缘厚度=目标值9.ETGT 规定面的边缘厚度>目标值10.ETLT 规定面的边缘厚度<目标值11.COVA 圆锥系数=目标值12.COGT圆锥系数>目标值13.COLT圆锥系数<目标值14.DMVA约束面直径=目标值15.DMGT约束面直径>目标值16.DMLT约束面直径<目标值17.TTHI面厚度统计18.VOLU元素容量19.MNCT 最小中心厚度20.MXCT最大中心厚度21.MNET最小边缘厚度22.MXET最大边缘厚度23.MNCG最小中心玻璃厚度24.MXEG最大边缘玻璃厚度25.MXCG最大中心玻璃厚度26.MNCA 最小中心空气厚度27.MXCA最大中心空气厚度28.MNEA最小边缘空气厚度29.MXEA最大边缘空气厚度30.ZTHI 控制复合结构厚度31.SAGX透镜在”XZ”面上的面弧矢32.SAGY透镜在”YZ”面上的面弧矢33.COVL柱形单元体积34.MNSD最小直径35.MXSD最大直径36.XXET最大边缘厚度37.XXEA 最大空气边缘厚度38.XXEG最大玻璃边缘厚度39.XNET最小边缘厚度40.XNEA最小边缘空气厚度41.XNEG最小玻璃边缘厚度42.TTGT总结构厚度>目标值43.TTLT 总结构厚度<目标值44.TTVA总结构厚度=目标值45.TMAS结构总质量46.MNCV最小曲率47.MXCV最大曲率48.MNDT最小口径与厚度的比率49.MXDT最大口径与厚度的比率参数数据约束1.PnVA约束面的第n个控制参数=目标值2.PnGT约束面的第n个控制参数>目标值3.PnLT约束面的第n个控制参数<目标值附加数据约束1.XDVA附加数据值=目标值(1~99)2.XDGT附加数据值>目标值(1~99)3.XDLT附加数据值<目标值(1~99)玻璃数据约束1.MNIN最小折射率2.MXIN组大折射率3.MNAB最小阿贝数4.MXAB最大阿贝数5.MNPD 最小ΔPg-f6.MXPD最大ΔPg-f7.RGLA 合理的玻璃近轴光线数据1.PARX指定面近轴X向坐标2.PARY指定面近轴Y向坐标3.REAZ指定面近轴Z向坐标4.REAR指定面实际光线径向坐标5.REAA指定面实际光线X向余弦6.REAB指定面实际光线Y向余弦7.REAC指定面实际光线Z向余弦8.RENA指定面截距处,实际光线同面X向正交9.RENB指定面截距处,实际光线同面Y向正交10.RENC指定面截距处,实际光线同面Z向正交11.RANG同Z轴向相联系的光线弧度角12.OPTH规定光线到面的距离13.DXDX “X”向光瞳”X”向像差倒数14.DXDY “Y”向光瞳”X”向像差倒数15.DYDX “X”向光瞳”Y”向像差倒数16.DYDY “Y”向光瞳”Y”向像差倒数17.RETX实际光线”X”向正交18.RETY实际光线”Y”向正交19.RAGX 全局光线”X”坐标20.RAGY全局光线”Y”坐标21.RAGZ全局光线”Z”坐标22.RAGA全局光线”X”余弦23.RAGB全局光线”Y”余弦24.RAGC全局光线”Z”余弦25.RAIN入射实际光线角局部位置约束1.CLCX指定全局顶点”X”向坐标2.CLCY指定全局顶点”Y”向坐标3.CLCZ指定全局顶点”Z”向坐标4.CLCA指定全局顶点”X”向标准矢量5.CLCB指定全局顶点”Y”向标准矢量6.CLCC指定全局顶点”Z”向标准矢量变更系统数据1.CONF 结构参数2.PRIM主波长3.SVIG 设置渐晕系数一般操作数1.SUMM 两个操作数求和2.OSUM合计两个操作数之间的所有数3.DIFF两个操作数之间的差4.PROD两个操作数值之间的积5.DIVI两个操作数相除6.SQRT操作数的平方根7.OPGT操作数大于8.OPLT操作数小于9.CONS常数值10.QSUM所有统计值的平方根11.EQUA等于操作数12.MINN返回操作数的最小变化范围13.MAXX返回操作数的最大变化范围14.ACOS操作数反余弦15.ASIN 操作数反正弦16.ATAN操作数反正切17.COSI操作数余弦18.SINE操作数正弦19.TANG操作数正切多结构数据1.CONF结构2.ZTIH复合结构某一范围面的全部厚度高斯光束数据1.CBWA规定面空间高斯光束尺寸2.CBWO规定面空间高斯光束束腰3.CBWZ 规定面空间光束Z坐标4.CBWR规定面空间高斯光束半径梯度率控制操作数1.TnGT2.TnLT3.TnVA4.GRMN 最小梯度率5.GRMX最大梯度率6.LPTD轴向梯度分布率7.DLTN ΔNZPL宏指令优化1.ZPLM像面控制操作数1.RELI 像面相对亮度。

ZEMAX光学设计超级学习手册-第1章

ZEMAX光学设计超级学习手册-第1章

第1章ZEMAX入门ZEMAX是一款使用光线追迹的方法来模拟折射、反射、衍射、偏振的各种序列和非序列光学系统的光学设计和仿真软件。

ZEMAX有3种版本:ZEMAX-SE(标准版)、ZEMAX-XE(扩展版)、ZEMAX-EE(工程版),其中ZEMAX-EE的功能最为全面。

ZEMAX的界面设计得比较简洁方便,稍加练习就能很快地进行交互设计使用。

ZEMAX的大部分功能通过都能选择弹出或下拉式菜单来实现,键盘快捷键可以用来引导或略过菜单,直接运行。

本章将要讲述ZEMAX中的有关约定的解释,界面功能的习惯用法,以及一些常用窗口操作的快捷键。

一旦学会了在整个软件中通用的、简单的习惯用法,ZEMAX用起来就很容易了。

学习目标:(1)了解界面主窗口菜单的各项功能。

(2)熟练运用快捷工具栏。

(3)熟练掌握大量光学行业中约定的解释,如优化、公差分析等。

(4)熟练掌握各对话窗口的操作,如镜头数据、波长数据等。

1.1 ZEMAX的启动与退出安装ZEMAX软件后,系统自动在桌面上产生了ZEMAX快捷图标。

同时,“开始”菜单中也自动添加了ZEMAX命令。

下面讲解ZEMAX的启动与退出。

1.ZEMAX安装成功后,需要启动ZEMAX,才能使用该软件进行设计工作。

ZEMAX 的启动有4种方式。

(1)选择“开始”菜单命令启动。

选择“开始→ZEMAX”命令,启动ZEMAX,如图1-1所示。

(2)选择桌面快捷方式图标。

安装完成,系统会在桌面上自动创建ZEMAX的快捷方式图标,双击图标便可启动ZEMAX,如图1-2所示;右键单击快捷方式图标后单击“打开”也可以启动,如图1-3所示。

如果桌面上没有快捷方式图标,可以从“开始”菜单中找到相应的程序命令发送到桌面快捷方式,如图1-4所示。

2第1章ZEMAX入门图1-1 “开始”菜单命令启动图1-2 桌面快捷方式图标图1-3 右击快捷方式启动图1-4 发送桌面快捷方式(3)选择快速方式启动。

单击任务栏快速方式图标也可以启动ZEMAX。

zemax培训教程总教材 (1)

zemax培训教程总教材 (1)

Dialog boxes
ZEMAX的大部分图形和文本窗口都包含有设置对话框。
数据输出
输出到到剪贴板,可以再到其它windows应用程序,如Excel等; 输出到CAD程序:支持DXF,IGES,STEP,SAT格式。 DXF: 因为不是标准格式,对其支持比较差一些; 只有在wireframe的设定中才支持。 IGES,STEP,SAT: 真正的标准; 可以输出3D solids; 可以输出为lines; 在Tool菜单栏中。
steven: steven:
ZEMAX软件培训教程
国内外光学设计软件情况
※国内情况: • 北京理工大学(SOD),南京理工大学等自编光学设计软件。 ※国外情况: • Optical Research Associates: Code V

Lambda: OSLO等。
ZEMAX已经成为当今使用最普遍的光学 设计软件


Surface data的符号规则
• 镜头数据(Lens Data):曲率半径、厚度、材质和其他参数。
各量符号规定:
+ —
+ + — —
• Thickness:从左到右距离为正,否则为负。
Surface Type
(1)提供了近60种的光学曲面面形。主要类型有:平面、球面、标准二 次曲面、非球面、光锥面、轮胎面、折射率渐变面、二元光学面、光 栅(固定周期和变周期)、全息衍射元件、Fresnel透镜、波带片等。
ZEMAX概述
ZEMAX简介(I)
Focus Software 公司产品——光学镜头设计和光学系统分析软件 版本有三个等级: *ZEMAX—SE(标准版)
*ZEMAX—XE(完整版)

ZEMAX光学设计软件操作说明详解

ZEMAX光学设计软件操作说明详解

ZEMAX光学设计软件操作说明详解】介绍这一章对本手册的习惯用法和术语进行说明。

ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的,但是还是有一些重要的不同点。

活动结构活动结构是指当前在镜头数据编辑器中显示的结构。

详见“多重结构”这一章。

角放大率像空间近轴主光线与物空间近轴主光线角度之比,角度的测量是以近轴入瞳和出瞳的位置为基准。

切迹切迹指系统入瞳处照明的均匀性。

默认情况下,入瞳处是照明均匀的。

然而,有时入瞳需要不均匀的照明。

为此,ZEMAX支持入瞳切迹,也就是入瞳振幅的变化。

有三种类型的切迹:均匀分布,高斯型分布和切线分布。

对每一种分布(均匀分布除外),切迹因素取决于入瞳处的振幅变化率。

在“系统菜单”这一章中有关于切迹类型和因子的讨论。

ZEMAX也支持用户定义切迹类型。

这可以用于任意表面。

表面的切迹不同于入瞳切迹,因为表面不需要放置在入瞳处。

对于表面切迹的更多信息,请参看“表面类型”这一章的“用户定义表面”这节。

后焦距ZEMAX对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。

如果没有玻璃面,后焦距就是从第一面到无限远物体共轭的近轴像面的距离。

基面基面(又称叫基点)指一些特殊的共轭位置,这些位置对应的物像平面具有特定的放大率。

基面包括主面,对应的物像面垂轴放大率为+1;负主面,垂轴放大率为-1;节平面,对应于角放大率为+1;负节平面,角放大率为-1;焦平面,象空间焦平面放大率为0,物空间焦平面放大率为无穷大。

除焦平面外,所有的基面都对应一对共轭面。

比如,像空间主面与物空间主面相共轭,等等。

如果透镜系统物空间和像空间介质的折射率相同,那么节面与主面重合。

ZEMAX列出了从象平面到不同象方位置的距离,同时也列出了从第一面到不同物方平面的距离。

主光线如果没有渐晕,也没有像差,主光线指以一定视场角入射的一束光线中,通过入瞳中央射到象平面的那一条。

注意,没有渐晕和像差时,任何穿过入瞳中央的光线也一定会通过光阑和出瞳的中心。

zemax操作详解

zemax操作详解

ZEMAX光学设计软件操作说明详解找到一些资料希望对大家有用!【ZEMAX光学设计软件操作说明详解】介绍这一章对本手册的习惯用法和术语进行说明。

ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的,但是还是有一些重要的不同点。

活动结构活动结构是指当前在镜头数据编辑器中显示的结构。

详见“多重结构”这一章。

角放大率像空间近轴主光线与物空间近轴主光线角度之比,角度的测量是以近轴入瞳和出瞳的位置为基准。

切迹切迹指系统入瞳处照明的均匀性。

默认情况下,入瞳处是照明均匀的。

然而,有时入瞳需要不均匀的照明。

为此,ZEMAX支持入瞳切迹,也就是入瞳振幅的变化。

有三种类型的切迹:均匀分布,高斯型分布和切线分布。

对每一种分布(均匀分布除外),切迹因素取决于入瞳处的振幅变化率。

在“系统菜单”这一章中有关于切迹类型和因子的讨论。

ZEMAX也支持用户定义切迹类型。

这可以用于任意表面。

表面的切迹不同于入瞳切迹,因为表面不需要放置在入瞳处。

对于表面切迹的更多信息,请参看“表面类型”这一章的“用户定义表面”这节。

后焦距ZEMAX对后焦距的定义是沿着Z 轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。

如果没有玻璃面,后焦距就是从第一面到无限远物体共轭的近轴像面的距离。

基面基面(又称叫基点)指一些特殊的共轭位置,这些位置对应的物像平面具有特定的放大率。

基面包括主面,对应的物像面垂轴放大率为+1;负主面,垂轴放大率为-1;节平面,对应于角放大率为+1;负节平面,角放大率为-1;焦平面,象空间焦平面放大率为0,物空间焦平面放大率为无穷大。

除焦平面外,所有的基面都对应一对共轭面。

比如,像空间主面与物空间主面相共轭,等等。

如果透镜系统物空间和像空间介质的折射率相同,那么节面与主面重合。

ZEMAX列出了从象平面到不同象方位置的距离,同时也列出了从第一面到不同物方平面的距离。

主光线如果没有渐晕,也没有像差,主光线指以一定视场角入射的一束光线中,通过入瞳中央射到象平面的那一条。

(完整版)光学设计zemax

(完整版)光学设计zemax
➢ Tighten 2x 将现有各项Operands 的Min 及Max 值缩 小一倍
➢ Sort by Surface 将现有各项Operands 以 Surface number 排序(递增)
➢ Sort by Type 将现有各项Operands 以其类型排序 (递增)
➢ Save 将现有的Tolerance Data 存入一个文件
差) ➢TSTX,TSTY(光学零件表面允许倾斜偏心公
差)
2014.9
光学系统设计
公差操作数(续)
➢TIRR(球差的一半与象散的一半表示的表 面不规则度,单位是光圈单位)
➢TIND(d光折射率允许偏差) ➢TABB(阿贝常数允许偏差)
2014.9
光学系统设计
➢上述设定完成之后,即可进行公差分析 ➢Tools---Tolerancing
2014.9
光学系统设计
➢每个镜片加工公司都有自己的样板库,如 “changchun.tpd”是长春理工某附属工厂 (可见光镜片)、“beijing.tpd”是北京蓝斯 泰克光电(红外镜片)的样板库等。
➢将这些tpd文件拷入“C:\ZEMAX\Testplat”目 录即可进行相应的比对
2014.9
2014.9
光学系统设计
2014.9
光学系统设计
➢Fast Tolerance Mode:
• 此项仅对近轴后焦偏差视为补偿器 (Compensator) 时有效。即在 Tolerances Data Editor 中存在一行有关后焦的补 偿器设定。在Default Tolerance 中选中 Use Focus Comp 就可以生成此补偿器的设定。 此模式比一般模式(没有选中此项)的运算模 式快50 倍。

光学设计软件zemax中文教程

光学设计软件zemax中文教程

目录第1章引言第2章用户界面第3章约定和定义第4章教程教程1:单透镜教程2:双透镜教程3:牛顿望远镜教程4:带有非球面矫正器的施密特—卡塞格林系统教程5:多重结构配置的激光束扩大器教程6:折叠反射镜面和坐标断点教程7:消色差单透镜第5章文件菜单 (7)第6章编辑菜单 (14)第7章系统菜单 (31)第8章分析菜单 (44)§8.1 导言 (44)§8.2 外形图 (44)§8.3 特性曲线 (51)§8.4 点列图 (54)§8.5 调制传递函数MTF (58)§8.5.1 调制传递函数 (58)§8.5.2 离焦的MTF (60)§8.5.3 MTF曲面 (60)§8.5.4 MTF和视场的关系 (61)§8.5.5 几何传递函数 (62)§8.5.6 离焦的MTF (63)§8.6 点扩散函数(PSF) (64)§8.6.1 FFT点扩散函数 (64)§8.6.2 惠更斯点扩散函数 (67)§8.6.3 用FFT计算PSF横截面 (69)§8.7 波前 (70)§8.7.1 波前图 (70)§8.7.2 干涉图 (71)§8.8 均方根 (72)§8.8.1 作为视场函数的均方根 (72)§8.8.2 作为波长函数的RMS (73)§8.8.3 作为离焦量函数的均方根 (74)§8.9 包围圆能量 (75)§8.9.1 衍射法 (75)§8.9.2 几何法 (76)§8.9.3 线性/边缘响应 (77)§8.10 照度 (78)§8.10.1 相对照度 (78)§8.10.2 渐晕图 (79)§8.10.3 XY方向照度分布 (80)§8.10.4 二维面照度 (82)§8.11 像分析 (82)§8.11.1 几何像分析 (82)§8.11.2 衍射像分析 (87)§8.12 其他 (91)§8.12.1 场曲和畸变 (91)§8.12.2 网格畸变 (94)§8.12.3 光线痕迹图 (96)§8.12.4 万用图表 (97)§8.12.5 纵向像差 (98)§8.12.6 横向色差 (99)§8.12.7 Y-Y bar图 (99)§8.12.8 焦点色位移 (100)§8.12.9 色散图 (100)§8.12.10 波长和内透过率的关系 (101)§8.12.11 玻璃图 (101)§8.12.10 系统总结图 (101)§8.13 计算 (103)§8.13.1 光线追迹 (103)§8.13.2 塞得系数 (104)第九章工具菜单 (108)§9.1 优化 (108)§9.2 全局优化 (108)§9.3 锤形优化 (108)§9.4 消除所有变量 (108)§9.5 评价函数列表 (109)§9.6 公差 (109)§9.7 公差列表 (109)§9.8 公差汇总表 (109)§9.9 套样板 (109)§9.10 样板列表 (111)§9.11 玻璃库 (112)§9.12 镜头库 (112)§9.13 编辑镀膜文件 (114)§9.14 给所有的面添加膜层参数 (115)§9.15 镀膜列表 (115)§9.16 变换半口径为环形口径 (115)§9.17 变换半口径为浮动口径 (116)§9.18 将零件反向排列 (116)§9.19 镜头缩放 (116)§9.20 生成焦距 (117)§9.21 快速调焦 (117)§9.22 添另折叠反射镜 (117)§9.23 幻像发生器 (118)§9.24 系统复杂性测试 (120)§9.25 输出IGES文件 (120)第十章报告菜单 (124)§10.1 介绍 (124)§10.2 表面数据 (124)§10.3 系统数据 (125)§10.4 规格数据 (125)§10.5 Report Graphics 4/6 (126)第十一章宏指令菜单 (127)§11.1 编辑运行ZPL宏指令 (127)§11.2 更新宏指令列表 (127)§11.3 宏指令名 (127)第十二章扩展命令菜单 (128)§12.1 扩展命令 (128)§12.2 更新扩展命令列表 (128)§12.3 扩展命令名 (128)第十三章表面类型 (130)§13.1 简介 (130)§13.2 参数数据 (130)§13.3 特别数据 (131)§13.4 表面类型概要 (131)§13.4.1 用户自定义表面 (131)§13.4.2 内含表面 (132)§13.5 标准面 (136)§13.6 偶次非球面 (136)§13.7 奇次非球面 (137)§13.8 近轴表面 (138)§13.9 近轴X-Y表面 (138)§13.10 环形表面 (139)§13.11 双圆锥表面 (139)§13.12 环形光栅面 (140)§13.13 立方样条表面 (141)§13.14 Ⅰ型全息表面 (142)§13.15 Ⅱ型全息表面 (143)§13.16 坐标断点表面 (143)§13.17 多项式表面 (145)§13.18 菲涅耳表面 (145)§13.19 ABCD矩阵 (146)§13.20 另类面 (146)§13.21 衍射光栅表面 (147)§13.22 共轭面 (148)§13.23 倾斜表面 (149)§13.24 不规则表面 (149)§13.25 梯度折射率1表面 (150)§13.26 梯度折射率2表面 (152)§13.27 梯度折射率3表面 (152)§13.28 梯度折射率4表面 (153)§13.29 梯度折射率5表面 (154)§13.30 梯度折射率6表面 (155)§13.31 梯度折射率7表面 (156)§13.32 梯度折射率表面Gradium TM (157)§13.33 梯度折射率9表面 (160)§13.34 梯度折射率10表面 (161)§13.35泽尼克边缘矢高表面 (162)第十五章非序列元件 (162)第十七章优化 (228)第十八章全局优化 (290)第十九章公差规定 (298)第二十章多重结构 (338)第二十一章玻璃目录的使用 (345)第二十二章热分析 (363)第二十三章偏振分析 (373)第二十四章ZEMAX程序设计语言 (390)第二十五章ZEMAX扩展 (478)第五章文件菜单新建(New)目的:清除当前的镜头数据。

ZEMAX操作手册中文说明书_1-3

ZEMAX操作手册中文说明书_1-3
ZEMAX不能做什么? ZEMAX 程序或 ZEMAX 文件都不能教你如何去进行镜头或光学系统的设计。虽然,ZEMAX
程序在进行光学系统的设计和分析的时候,可以帮助你做许多事情,但是设计者仍然是你。 ZEMAX 文件并不是关于光学设计、术语以及方法的教程。ZEMAX 的用户可以获得技术上的支 持,包括在使用过程中的帮助,但不包括基本的光学设计原理的指导。如果,你在光学设计方面 只有很少甚至根本就没有经验,你就需要去熟读有关这方面的许多好书。下表列出了一些(但并 非全部)可以帮你学习的书。
角、波长、孔径、表面类型。对话框还可用在图形窗口和文本窗口中,以改变选项,例如,在轮 廓图上改变光线数目。
所有的窗口都可用鼠标或键盘命令来移动或改变大小(对话框除外)。如果你不熟悉这些操作 可参看一些关于 Windows 文档方面的书。
主窗口操作 主窗口框有几个菜单项,大多菜单项都与本手册中同名章节相联系。为了得到应用各个菜单
获得技术支持 如果你在安装或使用 ZEMAX 的过程中,有任何的问题,请按照下面的建议寻找你所想要
的信息: 1)查找目录,看看是否有有关主题的章节。 2)查找索引(在本书的后面),看看有没有被提及。 3)参考“有关 ZEMAX 的常见问题”,在这一章中可以找到许多会经常性问到的问题。 4)参考“ZEMAX 举例文件”,查找一种适合你要建立的镜头的类型。如果你的问题关系到建立 一个倾斜的组件系统,那么,在你安装 ZEMAX 的目录下,有好几个这样的例子可供你参考。
疵病矫正方法 所有有价值的计算程序都会有疵病。尽管在新的版本问世前,为了发现并矫正疵病,我们做
了种种努力。但是,由于程序往往都非常复杂,以致于即使是一组天才程序测试员都不可能发现 所有疵病。因此,Focus Software 提供了周期性的疵病矫正方案。

光学设计软件zemax中文教程

光学设计软件zemax中文教程

注:此版本ZEMAX中文说明由光学在线网友elf提供!目录第1章引第2章用户界面第3章约定和定义第4章教程教程1:单透镜教程2:双透镜教程3:牛顿望远镜教程4:带有非球面矫正器的施密特—卡塞格林系统教程5:多重结构配置的激光束扩大器教程6:折叠反射镜面和坐标断点教程7:消色差单透镜第5章文件菜单 (7)第6章编辑菜单 (14)第7章系统菜单 (31)第8章分析菜单 (44)§8.1 导言 (44)§8.2 外形图 (44)§8.3 特性曲线 (51)§8.4 点列图 (54)§8.5 调制传递函数MTF (58)§8.5.1 调制传递函数 (58)§8.5.2 离焦的MTF (60)§8.5.3 MTF曲面 (60)§8.5.4 MTF和视场的关系 (61)§8.5.5 几何传递函数 (62)§8.5.6 离焦的MTF (63)§8.6 点扩散函数(PSF) (64)§8.6.1 FFT点扩散函数 (64)§8.6.2 惠更斯点扩散函数 (67)§8.6.3 用FFT计算PSF横截面 (69)§8.7 波前 (70)§8.7.1 波前图 (70)§8.7.2 干涉图 (71)§8.8 均方根 (72)§8.8.1 作为视场函数的均方根 (72)§8.8.2 作为波长函数的RMS (73)§8.8.3 作为离焦量函数的均方根 (74)§8.9 包围圆能量 (75)§8.9.1 衍射法 (75)§8.9.2 几何法 (76)§8.9.3 线性/边缘响应 (77)§8.10 照度 (78)§8.10.1 相对照度 (78)§8.10.2 渐晕图 (79)§8.10.3 XY方向照度分布 (80)§8.10.4 二维面照度 (82)§8.11 像分析 (82)§8.11.1 几何像分析 (82)§8.11.2 衍射像分析 (87)§8.12 其他 (91)§8.12.1 场曲和畸变 (91)§8.12.2 网格畸变 (94)§8.12.3 光线痕迹图 (96)§8.12.4 万用图表 (97)§8.12.5 纵向像差 (98)§8.12.6 横向色差 (99)§8.12.7 Y-Y bar图 (99)§8.12.8 焦点色位移 (100)§8.12.9 色散图 (100)§§§§8.13 计算 (103)§8.13.1 光线追迹 (103)§8.13.2 塞得系数 (104)第九章工具菜单 (108)§9.1 优化 (108)§9.2 全局优化 (108)§9.3 锤形优化 (108)§9.4 消除所有变量 (108)§9.5 评价函数列表 (109)§9.6 公差 (109)§9.7 公差列表 (109)§9.8 公差汇总表 (109)§9.9 套样板 (109)§9.10 样板列表 (111)§9.11 玻璃库 (112)§9.12 镜头库 (112)§9.13 编辑镀膜文件 (114)§9.14 给所有的面添加膜层参数 (115)§9.15 镀膜列表 (115)§9.16 变换半口径为环形口径 (115)§9.17 变换半口径为浮动口径 (116)§9.18 将零件反向排列 (116)§9.19 镜头缩放 (116)§9.20 生成焦距 (117)§9.21 快速调焦 (117)§9.22 添另折叠反射镜 (117)§9.23 幻像发生器 (118)§9.24 系统复杂性测试 (120)§9.25 输出IGES文件 (120)第十章报告菜单 (124)§10.1 介绍 (124)§10.2 表面数据 (124)§10.3 系统数据 (125)§10.4 规格数据 (125)§10.5 Report Graphics 4/6 (126)第十一章宏指令菜单 (127)§11.1 编辑运行ZPL宏指令 (127)§11.2 更新宏指令列表 (127)§11.3 宏指令名 (127)第十二章扩展命令菜单 (128)§12.1 扩展命令 (128)§12.2 更新扩展命令列表 (128)§12.3 扩展命令名 (128)第十三章表面类型 (130)§13.1 简介 (130)§13.2 参数数据 (130)§13.3 特别数据 (131)§13.4 表面类型概要 (131)§13.4.1 用户自定义表面 (131)§13.4.2 内含表面 (132)§13.5 标准面 (136)§13.6 偶次非球面 (136)§13.7 奇次非球面 (137)§13.8 近轴表面 (138)§13.9 近轴X-Y表面 (138)§13.10 环形表面 (139)§13.11 双圆锥表面 (139)§13.12 环形光栅面 (140)§13.13 立方样条表面 (141)§13.14 Ⅰ型全息表面 (142)§13.15 Ⅱ型全息表面 (143)§13.16 坐标断点表面 (143)§13.17 多项式表面 (145)§13.18 菲涅耳表面 (145)§13.19 ABCD矩阵 (146)§13.20 另类面 (146)§13.21 衍射光栅表面 (147)§13.22 共轭面 (148)§13.23 倾斜表面 (149)§13.24 不规则表面 (149)§13.25 梯度折射率1表面 (150)§13.26 梯度折射率2表面 (152)§13.27 梯度折射率3表面 (152)§13.28 梯度折射率4表面 (153)§13.29 梯度折射率5表面 (154)§13.30 梯度折射率6表面 (155)§13.31 梯度折射率7表面 (156)§13.32 梯度折射率表面Gradium TM (157)§13.33 梯度折射率9表面 (160)§13.34 梯度折射率10表面 (161)§13.35泽尼克边缘矢高表面 (162)第十五章非序列元件 (162)第十七章优化 (228)第十八章全局优化 (290)第十九章公差规定 (298)第二十章多重结构 (338)第二十一章玻璃目录的使用 (345)第二十二章热分析 (363)第二十三章偏振分析 (373)第二十四章ZEMAX程序设计语言 (390)第二十五章ZEMAX扩展 (478)第五章文件菜单新建(New)目的:清除当前的镜头数据。

zemax设计手册

zemax设计手册

标题:第二章 ZEMAX 的基本界面及文件菜单
2010 年 01 月 13EMAX 的基本界面 ZEMAX 的基本界面比较简单,如下图所示. 包括一系列文件菜单和工具按钮.以及一个镜头数据编辑对话框.
Zemax 基本界面中有不同的窗口,各窗口有不同的用途,主要有: (1) 主窗口:这个窗口有一个工作区和一个标题栏、一个菜单栏、一个工具栏. (2) 编辑窗口:主要由透镜数据编辑窗口(LDE),优化函数编辑窗口,复合构造编 辑窗口等组成. (3) 图表窗口:用于显示数据、图表等,如设计布局图、扇型光线图等. (4) 文本窗口:显示文本数据,如边缘厚度、像差系数等. 下面将详细介绍各菜单及其子项的使用方法和功能:
ZEMAX 光学辅助设计简明教程 沈常宇
标题:封面
ZEMAX 光学辅助设计简明教程
沈常宇
中国计量学院光电子技术研究所
标题:目 录
第一章 引言………………………………………………………………3 第二章 ZEMAX 的基本界面及文件菜单…………………………………4 第三章 编辑菜单…………………………………………… …………6 第四章 系统菜单…………………………………………………………12 第五章 分析菜单………………………………………………………17 第六章 工具菜单……………………………………………………… 29 第七章 报告菜单……………………………………… ………………36 第八章 宏指令菜单……………………………………… ……………38 第九章 扩展命令菜单……………………………………… …………39 第十章 表面类型简介………………………………………… ………40 第十一章 设计优化实例………… ……………… ……………………46
3.1.2 输入面注释(Entering surface comments) 每个面都有一个注释栏,通过它可以输入最大到 32 个用户文本字符,这些注释能增强 镜头特性的可读性,且不影响光线追迹.在某些分析功能中也会显示这些面的注释.整个注释 内容都可以被隐藏.参见下面”OPTIONS” 菜单中的说明. 3.1.3 输入半径数据(Entering radii data) 为输入或改变一个面的曲率半径,移动光标到所要的方格中,将新的数据键入.半径数 据通常用透镜的计量单位输入和显示,这些计量单位是表示长度的.输入厚度(Entering thickness data)为输入或改变面的厚度,移动光标到所要的方格中,将新的数据键入,厚 度数据通常用透镜的计量单位输入和显示.面厚度表示一个面到另一个面的距离.像平面的 厚度是唯一不被使用的数据.通常在一个反射镜后改变厚度符号.奇数次反射后,所有的厚度 都是负的,这种符号规定与反射镜的序号和当前的坐标转折无关.这种基本规定不能通过将 坐标旋转 180 度来代替. 3.1.4 输入玻璃数据(Entering glass data) 每个面所用的玻璃材料是通过将玻璃名写入镜头数据编辑器的“Glass” 中来确定的. 玻璃名字必须是当前已被装载的玻璃库中的玻璃名称之一,缺省的玻璃目录是“Schott” , 其它目录也是可选用的.要使用多个玻璃库或查阅、编辑、添加玻璃目录,参见”使用玻璃 库”这一章.如要把某一个表面定为反射面,这一面的玻璃应命名为“Mirror”.当输入新玻 璃时,可在玻璃名称上添加”/ P” 选择项,这个选项可以使 ZEMAX 通过改变前后面的曲 率半径来维持该面前后顶点间的光焦度保持不变.例如, 如果玻璃已选择为 BK7,输入一个 新玻璃“SF1/P” 将使玻璃变为 SF1,同时调整前后面半径使光焦度保持不变.ZEMAX 能保 持顶点间的光焦度保持不变,但是由于玻璃的光学厚度的改变,整个光焦度将会有微小的改 变,这种影响对薄透镜是很小的. 3.1.5 输入半口径数据(Entering semi-diameter) 半口径的缺省值是由通过追迹各个视场的所有光线沿径向所需的通光半径自动计算获 得的.如果半口径值已给定,那么这个给定的数据旁将有一个“U”,这说明此半口径是用户 定义的,这个半口径只影响外形图中各面的绘图,不反映面的渐晕. 3.1.6 输入二次曲面数据(Entering conic data) 许多不同的曲面面型中都允许有二次曲面数据.输入或改变一个面的二次曲面系数时, 移动光标到所需的方格,键入新数值即可.二次曲面系数不是长度度量.参见面型关于二次曲 面的定义. 3.1.7 确定光栏面(Defining the stop surface) 光栏面可以是系统中除去物面和像面的任意一面.要改变光栏面,可双击将成为光栏面 的这一行最左边的一列(即有数字的一列),把面型对话框打开,单击“Make Surface Stop” 标签,对话框消失,这个面显示”STO”,而不是面序数.确定光栏面时保证如下前提是很重 要的:即使入射光瞳与物面同轴,假定此系统有坐标转折,偏心,全息,光栅以及其它能改 变光轴的组件,应将光栏放在这些面之前.如果系统是关于光轴旋转对称的,那么这种限制

ZEMAX_光学设计入手教程

ZEMAX_光学设计入手教程

ZEMAX_光学设计入手教程----------------------- Page 1-----------------------附:教程简介这一章将要教你如何使用ZEMAX,这一章的每一节将会让你接触一个不同的设计问题。

第一个设计例子是非常简单的,如果你是一个有经验的镜片设计师,你也许觉得它并不值得你去费心,但是,如果你花费一点点时间去接触它,你可以学到如何运行ZEMAX,然后你可以继续你自己特别感兴趣的设计。

前几个例子中,提供了一些关于镜片设计理论的教程内容,用来帮助那些对专用术语不是很了解的人。

但在总体上来说,这本手册,以及其中的这些特例,目的都不是要将一个新手培养成为一个专家。

如果你跟不上这些例子,或者你不能理解程序演示时与计算有关的数学知识,可以参考任何一本“简介”这一章中所列出的好书。

在开始课程之前,你必须先通过正当手段安装ZEMAX。

课程1:单透镜(a singlet)你将要学到的:开始ZEMAX,输入波长和镜片数据,生成光线特性曲线(ray fan),光程差曲线(OPD),和点列图(Spotdiagram),确定厚度求解方法和变量,进行简单的优化。

假设你需要设计一个F/4 的镜片,焦距为100mm,在轴上可见光谱范围内,用BK7 玻璃,你该怎样开始呢?首先,运行ZEMAX。

ZEMAX 主屏幕会显示镜片数据编辑(LDE )。

你可以对LDE 窗口进行移动或重新调整尺寸,以适合你自己的喜好。

LDE 由多行和多列组成,类似于电子表格。

半径、厚度、玻璃和半口径等列是使用得最多的,其他的则只在某些特定类型的光学系统中才会用到。

LDE 中的一小格会以“反白”方式高亮显示,即它会以与其他格子不同的背景颜色将字母显示在屏幕上。

如果没有一个格子是高亮的,则在任何一格上用鼠标点击,使之高亮。

这个反白条在本教程中指的就是光标。

你可以用鼠标在格子上点击来操纵LDE,使光标移动到你想要停留的地方,或者你也可以只使用光标键。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第1章ZEMAX入门ZEMAX是一款使用光线追迹的方法来模拟折射、反射、衍射、偏振的各种序列和非序列光学系统的光学设计和仿真软件。

ZEMAX有3种版本:ZEMAX-SE(标准版)、ZEMAX-XE(扩展版)、ZEMAX-EE(工程版),其中ZEMAX-EE的功能最为全面。

ZEMAX的界面设计得比较简洁方便,稍加练习就能很快地进行交互设计使用。

ZEMAX的大部分功能通过都能选择弹出或下拉式菜单来实现,键盘快捷键可以用来引导或略过菜单,直接运行。

本章将要讲述ZEMAX中的有关约定的解释,界面功能的习惯用法,以及一些常用窗口操作的快捷键。

一旦学会了在整个软件中通用的、简单的习惯用法,ZEMAX用起来就很容易了。

学习目标:(1)了解界面主窗口菜单的各项功能。

(2)熟练运用快捷工具栏。

(3)熟练掌握大量光学行业中约定的解释,如优化、公差分析等。

(4)熟练掌握各对话窗口的操作,如镜头数据、波长数据等。

1.1 ZEMAX的启动与退出安装ZEMAX软件后,系统自动在桌面上产生了ZEMAX快捷图标。

同时,“开始”菜单中也自动添加了ZEMAX命令。

下面讲解ZEMAX的启动与退出。

1.ZEMAX安装成功后,需要启动ZEMAX,才能使用该软件进行设计工作。

ZEMAX 的启动有4种方式。

(1)选择“开始”菜单命令启动。

选择“开始→ZEMAX”命令,启动ZEMAX,如图1-1所示。

(2)选择桌面快捷方式图标。

安装完成,系统会在桌面上自动创建ZEMAX的快捷方式图标,双击图标便可启动ZEMAX,如图1-2所示;右键单击快捷方式图标后单击“打开”也可以启动,如图1-3所示。

如果桌面上没有快捷方式图标,可以从“开始”菜单中找到相应的程序命令发送到桌面快捷方式,如图1-4所示。

2第1章ZEMAX入门图1-1 “开始”菜单命令启动图1-2 桌面快捷方式图标图1-3 右击快捷方式启动图1-4 发送桌面快捷方式(3)选择快速方式启动。

单击任务栏快速方式图标也可以启动ZEMAX。

如果在任务栏没有快速方式图标,可以在桌面上找到ZEMAX图标,把图标拖动到快速启动区。

(4)双击ZEMAX文件启动。

在安装目录文件里,双击带有“.exe”后缀格式的ZEMAX文件也可以启动ZEMAX,如图1-5所示。

图1-5 带exe后缀格式的文件1-6 单击“关闭”按钮退出2.设计编辑任务完成后,用户退出ZEMAX方式。

(1)单击ZEMAX界面右上角的“关闭”按钮,退出ZEMAX。

若用户只是要退出1.2 用户界面3当前的ZEMAX文件,单击当前ZEMAX文件的右上角的“关闭”按钮,如图1-6所示。

(2)从“文件菜单”(File)退出。

选择“文件菜单”,在弹出的下拉菜单中选择“Exit”选项,如图1-7所示。

图1-7 “文件菜单”退出(3)用键盘退出。

按“Ctrl+Q”组合键,退出ZEMAX。

注意:如果有尚未保存的文件,则弹出“是否保存”对话框,提示保存文件。

单击“是”按钮保存文件,单击“否”按钮不保存文件退出,单击“取消”按钮则取消退出操作。

1.2 用户界面启动ZEMAX后将进入ZEMAX默认的工作界面。

ZEMAX的基本界面比较简单,包括一系列菜单和工具按钮,以及一个透镜数据编辑界面,如图1-8所示。

4第1章ZEMAX入门图1-8 基本界面图1.2.1 窗口类型ZEMAX软件有许多不同类型的窗口,每种窗口各有不同的用途,主要包括:(1)主窗口:此窗口包含一块很大的空面积,其上方有工作区、标题栏、菜单栏、工具栏等。

菜单栏中的命令一般来说可作用于当前光学系统的整体。

(2)编辑窗口:ZEMAX软件中有5个不同的编辑器,分别是镜头数据编辑器、评价函数编辑器、多重结构编辑器、公差数据编辑器和附加数据编辑器。

(3)图形窗口:这些窗口是用来显示图形数据、图表等,如轮廓图、像差曲线图、MFT 曲线图等。

(4)文本窗口:文本窗口是用来显示文本数据,如光学性能参数、像差系数及数值等。

(5)对话框:对话框是一个弹出窗口,其大小无法改变。

对话框是用来改变选项或数据,如视场角、波长、孔径、表面类型。

对话框还可用在图形窗口和文本窗口中,以改变选项。

图1-9所示为视场对话框。

1.2 用户界面5图1-9 视场对话框图所有的窗口都可用鼠标或键盘命令来移动或改变大小(对话框除外)。

1.2.2 主窗口介绍主窗口的菜单栏如图1-10所示。

图1-10 主窗口菜单各菜单在后续章节中有详细的介绍,想了解各菜单中特殊功能的详细使用方法,请看后续章节中的专门介绍。

(1)文件菜单(File):用于文件的打开、关闭、保存、重命名。

(2)编辑菜单(Editors):用于打开或关闭编辑器。

(3)系统菜单(System):用于确定整个光学系统的属性。

(4)分析菜单(Analysis):不能改变镜头数据,只是从给定的镜头数据中计算出结果,用数字或图形表示。

这些结果包括轮廓图、像差曲线图、点列图、衍射计算,等等。

(5)工具菜单(Tools):可以改变镜头数据或对整个系统进行复杂的计算。

这些包括优化计算、公差、套样板、执行宏语言程序,等等。

(6)报告菜单(Reports):用文本方式记录镜头设计结果,这些特性包括系统数据汇总和各个表面数据汇总。

(7)宏指令菜单(Macros):用于编辑和运行目录文件。
