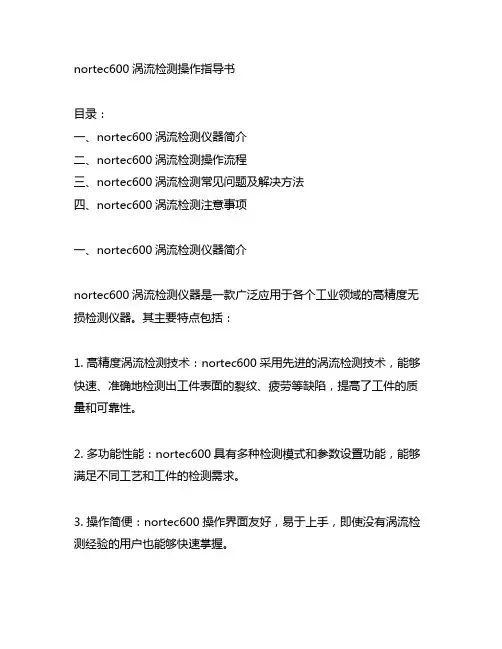

nortec600涡流检测操作指导书
目录：一、nortec600涡流检测仪器简介二、nortec600涡流检测操作流程三、nortec600涡流检测常见问题及解决方法四、nortec600涡流检测注意事项一、nortec600涡流检测仪器简介nortec600涡流检测仪器是一款广泛应用于各个工业领域的高精度无损检测仪器。
其主要特点包括：1. 高精度涡流检测技术：nortec600采用先进的涡流检测技术，能够快速、准确地检测出工件表面的裂纹、疲劳等缺陷，提高了工件的质量和可靠性。
2. 多功能性能：nortec600具有多种检测模式和参数设置功能，能够满足不同工艺和工件的检测需求。
3. 操作简便：nortec600操作界面友好，易于上手，即使没有涡流检测经验的用户也能够快速掌握。
1. 准备工作：将nortec600涡流检测仪器放置在稳定的工作台上，并连接相应的电源和信号线。
2. 参数设置：打开nortec600仪器，进入主界面，在参数设置页面设置检测模式、频率、增益等相关参数。
3. 样品准备：将待检测的工件放置在检测台上，确保其表面清洁无杂质，并固定好位置。
4. 开始检测：将nortec600涡流探头平稳地移动在工件表面上，观察检测显示屏上的信号变化，及时发现并标记异常区域。
5. 数据处理：根据检测显示屏上的信号，可以进行数据分析和记录，以便后续的评估和处理。
6. 结束工作：在确认检测完成后，按照nortec600操作手册的要求，对仪器进行关闭和清洁，整理相关数据和记录。
三、nortec600涡流检测常见问题及解决方法1. 仪器启动失败：可能是电源连接不良或者仪器内部故障，可以检查电源线路，或者联系售后服务人员进行维修。
2. 信号异常：在检测过程中，如果出现信号异常，可以检查工件表面是否有杂质、氧化物等影响信号的因素，进行清洁或者调整检测参数。
3. 无法设置参数：如果操作界面无法进行参数设置，可能是因为操作权限不足或者仪器内部故障，可以联系技术人员进行处理。

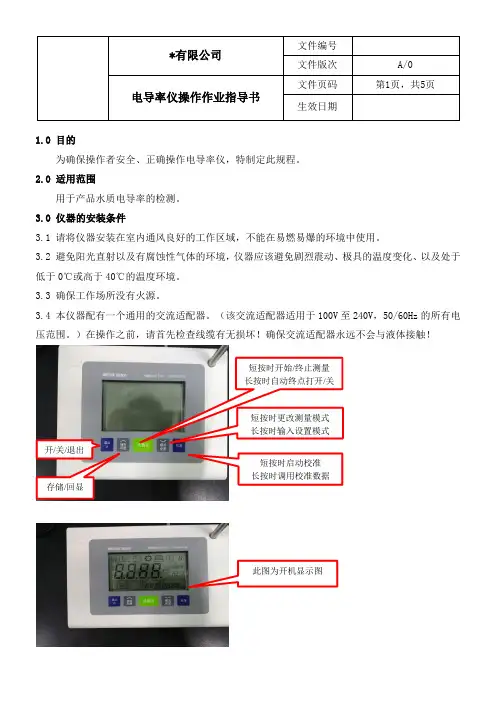

电导率仪操作作业指导书
电导率仪操作作业指导书文件页码第1页，共5页生效日期1.0 目的为确保操作者安全、正确操作电导率仪，特制定此规程。
2.0 适用范围用于产品水质电导率的检测。
3.0 仪器的安装条件3.1 请将仪器安装在室内通风良好的工作区域，不能在易燃易爆的环境中使用。
3.2 避免阳光直射以及有腐蚀性气体的环境，仪器应该避免剧烈震动、极具的温度变化、以及处于低于0℃或高于40℃的温度环境。
3.3 确保工作场所没有火源。
3.4 本仪器配有一个通用的交流适配器。
（该交流适配器适用于100V至240V，50/60Hz的所有电压范围。
）在操作之前，请首先检查线缆有无损坏！确保交流适配器永远不会与液体接触！开/关/退出存储/回显短按时开始/终止测量长按时自动终点打开/关短按时更改测量模式长按时输入设置模式短按时启动校准长按时调用校准数据此图为开机显示图电导率仪操作作业指导书文件页码第2页，共5页生效日期4.0 综合设置： 4.1 终点方式FiveEasytm 提供两种不同的终点方式，自动和手动。
长按“Read （读数）”键可在自动和手动终点模式之间切换。
4.1.1 自动终点使用自动终点方式时，输入信号稳定时，测量自动停止。
这可确保简便、快速且准确的测量。
4.1.2 手动终点与自动终点方式不同，在手动模式中，需要用户手动停止测量读取操作。
要手动结束测量，请按“Read （读数）”键。
4.2 温度测量4.2.1 ATC （自动温度补偿）为获得更高准确性，建议使用内置温度探头的电极，或搭配使用单独的温度探头。
如仪表识别出温度点极，则将显示出ATC 和样品温度。
（注意：仪表可接受NTC30K Ω温度探头） 4.2.2 MTC （手动温度补偿）如果仪表未检测到温度电极，则将自动切换到手动温度模式，并显示出MTC 。
输入的MTC 温度用于温度补偿。
4.2.2.1要设置MTC 温度，请长按“Setup ”键。
→温度值闪烁。
默认设置为25℃。
6涡流二级操作指导书
铜管涡流检测作业指导书1、目的为了规范和指导检验人员检测无缝铜管、焊管（铜及铜合金管，钛及钛合金管，不锈铜管，铁磁性铜管）高压加热器（钢制品管）的各种部件（外径为5mm-219mm,壁厚为0.5mm-8mm范围）的检验工艺方法和缺陷的评定，防止缺陷的漏检，确保探伤质量，特制定本作业指导书。
2、适用范围2.1本规程规定了无缝钢管、焊管（铜及铜合金管，钛及钛合金管，不锈钢管，铁磁性钢管）高压加热器（钢制品管）的各种管体的检测操作方法。
2.2规程规定了在役管检测是以使用环形检测线圈（内穿式）、平面式探头系统作为基础方法，激励频率50～100KHz。
2.3规程规定了检测管材规格范围铜及铜合金管，钛及钛合金管，不锈钢管，铁磁性钢管范围:外径ф5～219mm;壁厚0.5～8mm钢制品管。
3、引用文献GB/T1296.2—91钛及钛合金管材涡流检测方法GB/T5248—85铜及铜合金无缝管涡流探伤方法GB/T7735—2004铜管涡流探伤方法JB/T4730—94管材涡流检测方法ASTM(E309—87)钢材管样品的磁饱和涡流检测实施方法注：使用本作业指导书时，应注意上述引用文献的现行有效版本。
4、探伤人员4．1探伤人员必须由持有电力行业、特种设备、机械部的无损检测人员资格考试委员会颁发的ET-Ⅱ级以上资格证书的人员担任。
4．2探伤人员应熟悉本规程，并能按本规程进行熟练地探伤操作。
5、检测前准备5．1对所检部件，如冷凝器管，高压加压器管检测前必须进行高压水冲洗；5．2对铁磁性材料（钢制品）管的检测，必须配置远场探头或磁饱和探头进行检测；5．3对所检部件，如有条件标样管最好取被检管。
6、对比试样6．1对比试样是用于调试和校对检验设备及评定自然缺陷的刻有人工标准缺陷的管材。
6．2对比试样应选用与被检管材的材质、几何尺寸、表面状态及热处理工艺一致，且没有干扰人工标准缺陷信号的缺陷和噪音存在的管材制备。
6．3钻孔6．3．1在制备的对比样管上，针对（铜及铜合金管，钛及钛合金管，不锈钢管）垂直钻有直径φ0.8～φ2mm的径向通孔。
涡流导电测试仪操作规程
如果是测试铜排的相对值，只需进行比较试验，先对高值试块校对，电表调到零，然后测试样品，观察电表指针偏转。根据电表指针偏转方向判定样品电导率与标准试块的差异，从而得出大于或是小于高值试块的电导率值。
四、注意事项
1、电池无电压时的故障现象：
表头指针无指示：即面板上“波段开关”旋钮到“电池”档或在“I”档时，表针不对。
1、把探头放在高值电导率试块上的中心位置，转动电导率分度盘旋钮，对准高值端刻度线，用电表右下方“高值校正”旋钮调节电表指针到零位。
2、把探头放在低值电导率试块上的中心位置，转动电导率分度盘旋钮，对准低值端刻度线，用电表右下方“低值校正”旋钮调节电表指针到零位。
三、试件测量
1、电导率值的测量：
随机抽取同批次生产的铜排样品，探头平稳置于被测铜牌表面，转动电导率分度盘，至电表指针为零时，从分度盘上读取电导率值。
xxxx科技股份有限公司设备 Nhomakorabea全操作规程
设备名称：涡流导电测试仪规格型号：7501型
操作内容
一、准备工作
1、打开机盖，取下探头电缆，把右下方的旋钮转向“电池”位置，电表指针应指向红色标记区。
2、把旋钮转到“测量I”或“测量II”位置。后一位置电表指示灵敏度较高，更适于相对值测量。
二、仪器校正
校正工作的目的是使导电率分度盘度数和标准试块的电导率值相对应。两个标准试块电导率值已打印在试块反面，一个高值，一个低值。分别校准电导率分度盘上的对应刻度。
排除方法：检查电池盒内电池是否接触良好。
2、电池供电不足的故障现象：
1微起即在“电池”档及“I”档是表头指针偏离量较小；
2突起即在测量“I”档时指针会突然跳动；
3缓慢即在测量“I”档时指针缓慢位移。
FD数字便携式涡流电导仪使用说明书
FD102数字便携式涡流电导仪使用说明书使用之前请仔细阅读说明书！成都锐新仪器仪表有限公司 RUNSUN INSTRUMENTS INC.目录一、概述................................ . (2)(一)仪器基本原理.................... ..... ..... .. (3)(二)仪器特点.......................... ..... ..... (3)(三)应用领域............................. ..... ..... (4)(四)技术参数....................... ..... (5)二、仪器配置............................. ..... ........ (7)(一)配件及选购件....................... ..... ..... .. (7)(二)仪器配置说明........................ ..... ..... . (7)三、仪器功能及操作........................... ..... ..... .. (9)(一)开关机.............................. ..... (9)(二)连接............................ ..... . (9)(三)校正...................................... ..... (10)(四)测量.................. ..... .. (12)(五)保存........................... ..... (13)(六)设置............................ ..... .. (15)(七)查询............................. ..... . (18)(八)数据传输........................... .... ...... .. (20)(九)电池充电说明......................... ... ..... ... . (20)四、仪器测量技术要求及常见问题.......... ..... ..... .... . (21)(一)测量技术要求：.................... ..... ..... (21)(二)常见问题及其解决方法................ ..... ..... . (22)五、仪器维护保养........................... ..... ..... . (23)六、用户须知................................. .. (24)一、概述作为国内涡流电导仪研制的领跑者，FD系列的数字便携式涡流电导仪填补国内该领域空白，广泛应用于航天航空、电力电气、金属加工等领域。
电导率仪操作作业指导书
1、安装电极架
1）从附件盒中取出电极架，电机架下端有一具有限位片的圆柱。
2）在仪器右端的电极架座上有一非规格圆孔。
3）将电极架的限位片对准凹槽插入，顺时针旋转90度，即可固定。
4）从包装盒中取出电机传感器，将电极放置在电极架左端或右端插口内。
5）将点击插头插入Electrode接口并顺时针方向旋转锁住。
电导率仪操作作业指导书
一、仪器介绍
电导率仪适用于测量蒸馏水、去离子水、饮用水、锅炉水的电导率，还可以用于测量高纯水的纯度。
主要技术参数
仪器测量范围0.001-2*105µS/cm，仪器基本误差±1.5%，使用环境温度5-35℃，相对湿度不大于80%，电源类型9V/350mA，使用220V/50Hz。
2、测量
1）将电极置入待测溶液中。
2）将选择开关置于Meas档。
3）将量程开关调节至相应量程档，仪器开始测量样品，待测量数据稳定后，仪器显示值极为当前温度下的电导率值。
4）在测量过程中，若显示屏首位为1，后三位数字熄灭，这表示被测溶液的电导率值超出所置量程范围，请将“量程”开关切换到高一档进行测量。
2、当电导率大于10µS/cm时应选用DJS-10型电导电极，此时测量范围扩大10倍，这时测量值等于显示读书*10。
3、当电导率小于2µS/cm时应选用常数为0.1的电极，例如纯水。
3、电极测量常数
1）清洗电极。
2）配置校准溶液，配制的成分比例和标准电导率值如附表。
3）将电导池接入电导率仪，控制溶液温度为25±0.1℃.
4）测出标准溶液的电导值K测，按以下公式计算J=K电导率值低于20µS/cm时，应选用DJS-1型光亮电极，当电导率高于此值时应选用DJS-1型铂黑电极。
2涡流检验作业指导书
L目的 (1)2.适用范围 (1)3.工程概况 (1)4.编制依据 (1)5,作业条件 (2)6.施工工序 (2)7.质量控制措施 (4)8.精细化管理、洁净化施工 (5)9. HSE措施及风险控制计划 (5)10.绿色施工措施 (8)11.记录 (9)1.目的为了确保涡流检测在XXXX有限公司2X35万千瓦热电联产主体工程检测质量和结果的准确性、可靠性，特制定本方案。
2.适用范围本方案适用于XXXX有限公司2X35万千瓦热电联产主体工程涡流检测。
3.工程概况3.1施工项目设计概述xxxx有限公司2X35万千瓦热电联产主体工程的无损检验工程量主要有锅炉受热面及其连接管道、下降管、锅炉范围内的本体管道、锅炉附属管道、凝结水系统管道、加热器疏水排气系统管道、汽轮机抽汽系统管道、辅助蒸汽系统管道、汽轮机轴封蒸汽及疏水系统管道、汽轮机抽真空系统及凝结水收集系统管道、厂内循环水及开式循环冷却水系统管道、汽轮机油系统管道、发电机本体系统管道、给水泵汽轮机本体系统管道、给水泵本体系统管道、压缩空气系统管道、闭式循环冷却水系统管道等中低压管道、主蒸汽管道及旁路管道、再热蒸汽和旁路系统管道、给水系统管道等。
3.2主要工程量4.编制依据4.1《锅炉安全技术监察规程》TSG G0001-20124.2《压力容器》GB150 —20114.3《固定式压力容器安全技术监察规程》TSG R0004—20094.4《火力发电厂焊接技术规程》DL/T869-20124.5《电力建设安全工作规程》（第1部分：火力发电）DL 5009. 1-20144.6《火力发电厂金属技术监督规程》DL/T438-20164.7《铜及铜合金无缝管涡流探伤方法》GB/T5248-20084.8《钢管涡流探伤检验方法》GB/T7735-20044.9《钛及钛合金管材涡流探伤方法》GB/T12969. 2-20074.11金属专业施工组织设计5.作业条件5.1从事涡流检测的工作人员必须参加过涡流检测专业培训班，并已取得涡流检测中级以上资格证书，且资格证书在有效期内。
涡流测厚仪操作规程范本（2篇）
涡流测厚仪操作规程范本一、引言涡流测厚仪是一种用于测量金属材料厚度的仪器，主要应用于工业生产中对管道、容器等金属结构的厚度检测。
正确使用涡流测厚仪对于确保设备的安全运行和产品的质量起着至关重要的作用。
本文旨在制定涡流测厚仪的操作规程范本，以保证操作标准一致性，提高操作效率和准确性。
二、操作规程1.准备工作1.1 检查涡流测厚仪的外观是否完好无损，仪器是否正常开机。
1.2 检查涡流测厚仪的电源供应是否正常，并确保电池或电源充足，以免在操作过程中停电。
1.3 准备所需的测量工具和耗材，如标尺、涂层、清洁剂等。
1.4 检查被测物体表面的清洁情况，确保无杂质和污垢。
2.操作流程2.1 将涡流测厚仪与被测物体表面平行放置，并确保测量头与表面接触良好。
2.2 打开涡流测厚仪，并设置所需的测量参数，如厚度范围、单位等。
2.3 将测量头平稳地移到被测物体表面，直至仪器发出信号或显示厚度数值。
2.4 记录测量结果，并根据需要进行多次测量并取平均值，以提高测量准确性。
2.5 当完成一次测量后，用清洁剂清洁测量头和被测物体表面，以确保下次测量的准确性。
2.6 将涡流测厚仪关机，并妥善存放，以防止损坏或丢失。
3.注意事项3.1 操作人员在使用涡流测厚仪前应接受相关培训，了解仪器的操作原理和安全注意事项。
3.2 涡流测厚仪在使用过程中应避免受到剧烈震动和碰撞，以免影响测量结果和仪器寿命。
3.3 操作人员应穿戴适当的个人防护设备，如手套、眼镜等，以确保操作的安全性。
3.4 涡流测厚仪应定期进行校准和维护，以确保测量结果的准确性和稳定性。
3.5 在操作过程中，如出现异常情况或测量结果与预期不符，应立即停止操作并进行故障排除。
四、操作总结合理规范的涡流测厚仪操作可以提高工作效率和测量准确性，确保产品质量和设备安全。
操作人员应严格按照操作规程进行操作，注意事项应引起足够重视。
涡流测厚仪在使用过程中应遵循正确的操作流程，并进行必要的校准和维护工作。
涡流导电仪作业指导书
1．目的规范涡流电导仪的作业规程。
2．适用范围本文件适用于铜排、铝排及带铜、铝导体物料的电导率、电阻率测试。
3．定义涡流电导仪：利用试件电导率变化导致检测线圈阻抗变化来测量电导率的仪器，主要用于非铁磁性金属电导率的测量。
电导率：在介质中该量与电场强度之积等于传导电流密度。
常用单位MS/m（西门子）。
导电率：导电率是导体电导率与纯铜电导率的比值，以百分数表示。
即纯铜的导电率为100%。
常用单位%IACS，%IACS为国际退火（软）铜标准。
电导率与导电率单位转换：1%IACS=0.58MS/m。
电阻率：电导率的倒数。
电阻率是用来表示各种物质电阻特性的物理量。
温度补偿：电导率的测量受温度影响，测量读数转换到标准温度，避免温度导致测量数据偏差。
（我司使用涡流电导仪自动补偿到20°C）。
4．职责质量管理部：负责本文件的制定、完善和执行，负责本检测设备的维护、保养及校正工作。
注：本仪器使用者必须先熟读本作业指导书，按照规程进行操作。
5．作业指导5.1使用前准备工作5.1.1使用连接线连接主机与探头。
连接时务必注意连接线红点朝上，且主机及端头红点同样朝上，不可随意插入，防止人为造成仪器损坏。
5.1.2开机：关机状态下，按下开关键，屏幕显示开机界面，同时工作指示灯亮。
5.1.3关机：开机状态下，长按开关键三秒钟，工作指示灯熄灭。
5.2校正5.2.1每次使用前，开机之后，将主机、探头、标快、被测工件置于同一环境15分钟左右进行预热，待温度平衡之后开始校正。
5.2.2校正的注意事项：界面的小太阳为仪器状态指示，绿色时为正常状态，红色时为仪器自动计算状态，校正及测量需在正常状态下进行。
5.2.3校正具体步骤5.2.3.1测量界面上，按功能键使红色光标移到校准，按确定键进入空中校准界面，此时将探头放在空中三秒钟（探头应远离磁性干扰源）。
5.2.3.2完成空中校准后进行标块一（铝块）校准。
5.2.3.3完成标块一（铝块）后进行标块二（铜块）校准。
涡流机操作规程(3篇)
第1篇一、概述涡流机是一种利用涡流原理进行无损检测的仪器，广泛应用于金属材料的表面和近表面缺陷检测。
为确保涡流机的安全、有效使用，特制定本操作规程。
二、操作前的准备1. 检查涡流机外观是否完好，各部件连接是否牢固。
2. 检查电源电压是否符合要求，确保电源线路畅通。
3. 检查探头、试块等附件是否完好，并准备好相应的检测材料。
4. 检查仪器内部清洁，如有灰尘或杂物应及时清理。
三、操作步骤1. 打开电源开关，等待仪器自检完成后，屏幕显示信息。
2. 根据检测要求，设置检测参数，包括频率、幅度、阈值等。
3. 将探头与检测对象紧密接触，确保探头与检测对象之间无空气间隙。
4. 按下启动按钮，开始检测。
观察屏幕显示的波形，判断是否存在缺陷。
5. 如需调整检测参数，可使用旋钮或触摸屏进行操作。
6. 检测完成后，按下停止按钮，关闭涡流机。
四、注意事项1. 操作过程中，注意观察屏幕显示的波形，及时调整检测参数。
2. 探头与检测对象接触时，应保持均匀压力，避免用力过大造成损伤。
3. 如发现异常波形，应立即停止检测，查找原因并排除。
4. 操作过程中，严禁将手或其他物体伸入涡流机内部。
5. 检测完成后，关闭电源，整理好仪器及附件。
五、维护保养1. 定期检查涡流机外观，发现损坏或磨损现象应及时更换。
2. 定期清理仪器内部灰尘，保持仪器清洁。
3. 定期检查电源线路，确保线路畅通。
4. 如长时间不使用，应将仪器存放在干燥、通风的环境中。
5. 定期对涡流机进行校准，确保检测精度。
六、安全注意事项1. 操作过程中，注意观察涡流机运行状态，发现异常情况立即停止操作。
2. 操作人员应熟悉涡流机操作规程，确保安全操作。
3. 操作人员应佩戴防护眼镜，避免检测过程中眼睛受到伤害。
4. 仪器运输、搬运过程中，注意轻拿轻放，防止碰撞。
5. 操作人员应了解涡流机相关安全知识，提高安全意识。
本规程适用于涡流机的操作、维护保养及安全注意事项，操作人员应严格遵守。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涡流电导仪作业指导书
1．目的
规范涡流电导仪的作业规程。
2．适用范围
本文件适用于铜排、铝排及带铜、铝导体物料的电导率、电阻率测试。
3．定义
涡流电导仪：利用试件电导率变化导致检测线圈阻抗变化来测量电导率的仪器，主要用于非铁磁性金属电导率的测量。
电导率：在介质中该量与电场强度之积等于传导电流密度。
常用单位MS/m （西门子）。
导电率：导电率是导体电导率与纯铜电导率的比值，以百分数表示。
即纯铜的导电率为100%。
常用单位%IACS，%IACS为国际退火（软）铜标准。
电导率与导电率单位转换：1%IACS=0.58MS/m。
电阻率：电导率的倒数。
电阻率是用来表示各种物质电阻特性的物理量。
温度补偿：电导率的测量受温度影响，测量读数转换到标准温度，避免温度导致测量数据偏差。
（我司使用涡流电导仪自动补偿到20°C）。
4．职责
质量管理部：负责本文件的制定、完善和执行，负责本检测设备的维护、保养及校正工作。
注：本仪器使用者必须先熟读本作业指导书，按照规程进行操作。
5．作业指导
5.1使用前准备工作
5.1.1使用连接线连接主机与探头。
连接时务必注意连接线红点朝上，且主机及端头红点同样朝上，不可随意插入，防止人为造成仪器损坏。
