手机主板故障分析诊断
手机主板上的维修知识点
手机主板上的维修知识点手机主板是手机的核心部件之一，负责连接和控制各个硬件模块的工作。
随着手机使用的时间增长，手机主板偶尔可能会出现一些问题，需要进行维修。
本文将介绍手机主板上的一些常见维修知识点，帮助读者更好地理解手机主板维修的基本原理和方法。
一、维修前的准备工作在进行手机主板维修之前，需要做一些准备工作。
首先，确保具备一定的维修经验和知识，以便能够正确处理各种问题。
其次，准备必要的工具，如螺丝刀、镊子、焊台等。
此外，为了避免静电对主板造成损坏，需要采取防静电措施，如戴上防静电手套、使用防静电垫等。
二、常见的主板故障手机主板上的故障类型多种多样，其中一些常见故障包括电池接触不良、SIM卡读取故障、无法充电、无法开机等。
这些故障可能是由于连接问题、硬件损坏或软件故障引起的。
通过仔细排查和测试，可以判断出具体的故障原因，然后采取相应的维修措施。
三、连接问题的处理对于电池接触不良、SIM卡读取故障等连接问题，首先需要检查相关连接线是否完好、是否松动。
如果发现松动，可以使用镊子或焊台进行固定。
此外，还需要检查连接接头是否有腐蚀或损坏，如果有，可以用酒精擦拭或更换接头。
四、硬件损坏的修复手机主板上的硬件模块包括芯片、电容、电阻等。
当发现某个硬件模块损坏时，可以尝试进行修复。
修复的方法包括更换损坏的部件、进行焊接修复等。
对于焊接修复，需要注意控制温度和时间，避免过热导致其他部件受损。
此外，还需注意使用合适的焊接工具和焊接材料，以确保修复的质量和稳定性。
五、软件故障的处理除了硬件故障，手机主板上还可能出现软件故障。
软件故障的表现形式有很多，例如系统无响应、应用崩溃等。
针对软件故障，可以尝试进行软件重置、升级或重新刷机等操作。
在处理软件故障时，需要注意备份重要数据，避免数据丢失。
六、注意事项和维修技巧在进行手机主板维修时，需要注意一些事项和技巧。
首先，避免使用劣质的维修工具和材料，以免对主板造成进一步的损坏。
手机主板故障维修思路及判断方法
自动关机指手机在待机、拨打、接听、或功能操作状态下自动 关机。
死机和自动关机这两种故障维修时判断思路一致可做为同一故障分析， 一般有以下几种原因造成，
软件故障，本身软件故障造成的死机（自动关机） 电池故障，锂电内的保护电路作用过度灵敏，因此电流一大就断电， 或电池老化。 电池连接器不良，电池与手机之间的接合位容易松动，造成死机自动 关机。 硬件故障，部分IC虚焊造成的死机（自动关机故障）
Ω
电源IC损坏或PCB断线，排除以上SIM卡座故障后，使用万用表电阻 档对SIM卡座五个管脚（除GND地线）进行对地阻值测试，万用表若显 示无穷大或小于1K时常为电源IC U400损坏，（无穷大时把电源IC拆下 检测是否为PCB断路造成，若PCB无断路为U400损坏）。常出现U400损 坏。
➢无铃声故障维修思路
V520主板原理图.pd f
32.768K
✓ 32.768K时钟没有工作（如上图），CPU损坏或晶体本身损坏
按开机键有20MA左右的启动电流，MTK平台此常为软件故障，软件 升级或无法进行软件升级时常为CPU损坏，直接更换CPU处理。
按开机键有20MA—100MA左右的启动电流跳动，软件可以升级，且 装整机按开机键后屏幕显示定屏故障。此故障在MTK平台较常见，一般 为MDOC IC（U301）损坏造成，维修时直接更换U301。
1、当出现某一个按键失灵时，应目测该按键铜箔是否氧化，或用万用表 检测同一数据线间线路是否断线，对键盘进行氧化清理
2、当出现一排（纵横）按键全部失灵时应检测该路信号线至CPU之间是 否有断路造成，可用万用表检测
怎么判断手机主板坏了
怎么判断手机主板坏了
怎么判断手机主板坏了
1、手机精密化以及集成化之后，的确越来越脆弱，但并不等于进水或磕碰之后就意味着整块主板都完蛋。
2、多发的情况仍然是某个元件的.针脚虚接、翘起、变形或者是主板内部的印刷电路断裂等等。
3、以上情况都是可以单独维修的，完全没到更换整块主板的程度。
4、进水的机器，在检测和更换部件的同时，还要进行超声波除垢的工作，因为进水的同时会引起污渍、发霉等一系列问题，更加棘手。
5、建议到专业正规的地方去检测维修，虽然可能会有检测费，但更有保障。

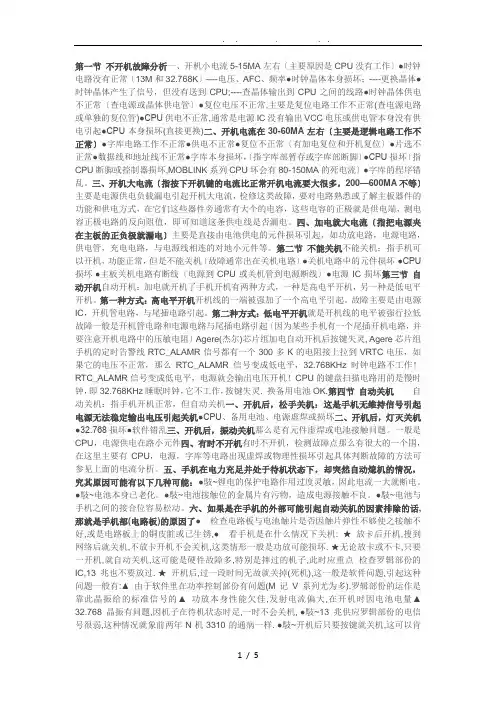

手机主板故障分析诊断
第一节不开机故障分析一、开机小电流5-15MA左右〔主要原因是CPU没有工作〕●时钟电路没有正常〔13M和32.768K〕----电压、AFC、频率●时钟晶体本身损坏；----更换晶体●时钟晶体产生了信号，但没有送到CPU;----查晶体输出到CPU之间的线路●时钟晶体供电不正常〔查电源或晶体供电管〕●复位电压不正常,主要是复位电路工作不正常(查电源电路或单独的复位管)●CPU供电不正常,通常是电源IC没有输出VCC电压或供电管本身没有供电引起●CPU本身损坏(直接更换)二、开机电流在30-60MA左右〔主要是逻辑电路工作不正常〕●字库电路工作不正常●供电不正常●复位不正常〔有加电复位和开机复位〕●片选不正常●数据线和地址线不正常●字库本身损坏，〔指字库部暂存或字库部断脚〕●CPU损坏〔指CPU断脚或控制器损坏,MOBLINK系列CPU坏会有80-150MA的死电流〕●字库的程序错乱。
三、开机大电流〔指按下开机键的电流比正常开机电流要大很多，200—600MA不等〕主要是电源供电负载漏电引起开机大电流，检修这类故障，要对电路熟悉或了解主板器件的功能和供电方式，在它们这些器件旁通常有大个的电容，这些电容的正极就是供电端，测电容正极电路的反向阻值，即可知道这条供电线是否漏电。
四、加电就大电流〔指把电源夹在主板的正负极就漏电〕主要是直接由电池供电的元件损坏引起，如功放电路，电源电路，供电管，充电电路，与电源线相连的对地小元件等。
第二节不能关机不能关机：指手机可以开机，功能正常，但是不能关机〔故障通常出在关机电路〕●关机电路中的元件损坏●CPU 损坏●主板关机电路有断线〔电源到CPU或关机管到电源断线〕●电源IC损坏第三节自动开机自动开机：加电就开机了手机开机有两种方式，一种是高电平开机，另一种是低电平开机。
第一种方式：高电平开机开机线的一端被强加了一个高电平引起。
故障主要是由电源IC，开机管电路，与尾插电路引起。
手机常见故障分析及维修
常见故障分析及维修一．不开机故障现象: 手机加电池或稳压电源，按开机键，均不能正常开机,可以加上稳压电源观察电流:1.加电短路或大电流一般是由VBAT电压与主板负极(GND)不正常通路造成.可以观察电路板上有无人为连焊,锡尖情况,有无明显的烧伤,发黑元件,作相应处理；由VBAT直接供电的元件一般有电源IC,中频IC,音频功放,射频功放,充电电路以及各路供电管.展讯平台(以下简称展讯)的VBAT电压还供到CPU,开机电路,VRTC电路和一些接口座.用"温测法"可以缩定故障范围:将电压调低,加电后,让主板保持大电流状态,找到发热的元件,将之更换,拆下的元件还可以通过测试判断好坏.2.加电有小漏电100MA以下一般由供电管,ESD管,滤波电容或一些连接座引起.可以测试电源IC输出的几路电压有没有被拉低的情况,将对应的器件更换.也可以将加电时间延长,寻找发热器件,将其更换.3.加电后,按开机键无反应常见由电池触点虚焊,开机线路元件损坏,虚焊引起,展讯的VRTC电路也会引起，电池触点虚焊后,导致VBAT电压不能正常到达电源,引起无反应.开机线路一般由开机二极管连接CPU和电源构成,其中二极管负极连接电源和开机键，正极连接CPU，开机键一端接地,这种靠将触发端对地开机的形式称为低电平开机.展讯的开机线路上一般有2～3个分压电阻,开机键要和VBAT电压触发开机,称为高电平开机.正常的展讯机在加电后都有自检过程,电流会从20MA～50MA～0MA变化,自检电流正常的主板,一般可正常开机.VRTC电路虚焊或元件损坏,会引起自检过程中按开机键可以开机,过了自检后,按开机键无反应.4.加电后,按开机键大电流若能开机,则开机后,分别测试各路电压:VMEM2.8V,VDD2.8V,AVDD2.8V,VCORE1.8V, 若不能开机,则可以按开机键,让其有电流反应的时候测试,一般其中有一路电压已经被拉低,找到这一路供电的负载(包括滤波电容和对应的元件),更换处理!例如发现AVDD被拉低,AVDD电压的负载一般只有CPU和对应的滤波电容,可先拆掉滤波电容,加电试一下是不是正常,若仍是大电流,再考虑处理CPU.5.加电后,按开机键短路常见为电源内部短路引起,展讯机开机出发端对地也会引起.6.加电后按开机键,电流从0MA～50\60MA不动, 或者晃动.这种情况一般为软件故障,处理软件有拆机和免拆机两种.7.加电后按开机键，电流在15MA以下这种情况一般表示逻辑电路没有工作，可能因为电源没有输出逻辑供电电压，也可能是CPU虚焊或损坏，判断CPU能正常工作有几个方面：其一，32.768晶体工作正常时，主板加上稳压电源，即可在晶体的两端子用示波器测试到宽带波形；其二，拆下字库，可以在C名称的一行（C3～C9）测到明显变化的线状波形，并有2.8V的幅度；其三，用数据线免拆机升级时可以正常联机；其四，在电源(MT6305的24#)处可以测到1.5V开机维持信号。

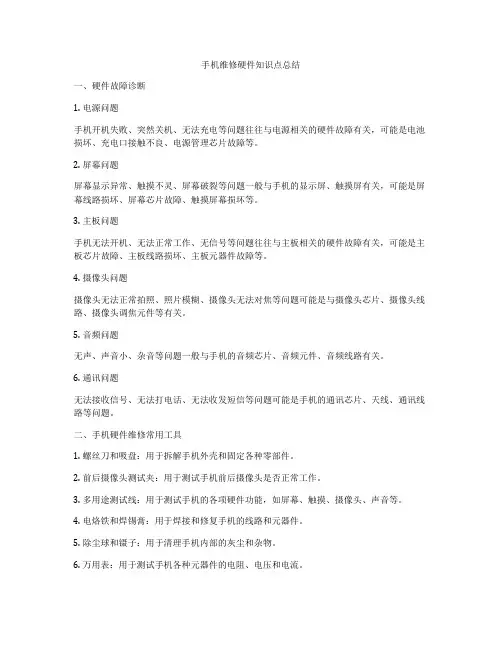

手机维修硬件知识点总结
手机维修硬件知识点总结一、硬件故障诊断1. 电源问题手机开机失败、突然关机、无法充电等问题往往与电源相关的硬件故障有关，可能是电池损坏、充电口接触不良、电源管理芯片故障等。
2. 屏幕问题屏幕显示异常、触摸不灵、屏幕破裂等问题一般与手机的显示屏、触摸屏有关，可能是屏幕线路损坏、屏幕芯片故障、触摸屏幕损坏等。
3. 主板问题手机无法开机、无法正常工作、无信号等问题往往与主板相关的硬件故障有关，可能是主板芯片故障、主板线路损坏、主板元器件故障等。
4. 摄像头问题摄像头无法正常拍照、照片模糊、摄像头无法对焦等问题可能是与摄像头芯片、摄像头线路、摄像头调焦元件等有关。
5. 音频问题无声、声音小、杂音等问题一般与手机的音频芯片、音频元件、音频线路有关。
6. 通讯问题无法接收信号、无法打电话、无法收发短信等问题可能是手机的通讯芯片、天线、通讯线路等问题。
二、手机硬件维修常用工具1. 螺丝刀和吸盘：用于拆解手机外壳和固定各种零部件。
2. 前后摄像头测试夹：用于测试手机前后摄像头是否正常工作。
3. 多用途测试线：用于测试手机的各项硬件功能，如屏幕、触摸、摄像头、声音等。
4. 电烙铁和焊锡膏：用于焊接和修复手机的线路和元器件。
5. 除尘球和镊子：用于清理手机内部的灰尘和杂物。
6. 万用表：用于测试手机各种元器件的电阻、电压和电流。
7. IC解锁器和热风枪：用于解锁和烧录手机主板上的芯片。
8. 等离子焊接仪：用于焊接手机主板上的微小元器件。
三、手机维修常见故障处理方法1. 电池问题如果手机无法开机或者电池持续很短，可以首先检查电池是否正常工作，如果电池损坏，需要更换新电池；如果是充电口接触不良，可以清洁充电口或更换充电线。
2. 屏幕问题如果手机屏幕显示异常或者触摸不灵，可以首先检查屏幕线路和触摸屏幕是否损坏，如果损坏需要更换新的屏幕和触摸屏幕。
3. 主板问题如果手机无法开机或者无法正常工作，可以首先检查主板元器件和线路是否损坏，如果是芯片故障，则需要更换新的主板芯片；如果是线路损坏，则需要焊接修复。
手机故障维修分析思路
GSM手机故障检修方法：①询问法。
指接到故障机后，首先要问用户该故障机出现故障的原因，然后根据故障原因初步判断手机的故障部位，如顾客表明手机是由于摔过后导致的不开机，那么就可以初步判断为电源或CPU虚焊；若顾客说明手机是由于进水后导致的不开机，并且是当时就已经不开机了，那么就可以初步判断为电源或CPU损坏；若进水后过了几个月才导致的不开机，则可初步判断为电源或CPU虚焊。
因此作为手机维修人员，接机询问顾客故障原因很重要，能缩短维修时间。
②观察法。
指观察故障机的外观来判断故障轻重或故障难度。
比如，从外观看手机外壳，裂纹较大，则表明该故障机机板有断线可能。
从外观看主机已经长绿毛，则表明机板已严重损坏等。
③对比法。
指用相同型号的手机来作为参考。
如，发现故障机某处电压可能有问题，可通过测量一台相同型号的正常手机的相同部位的电压来判断故障机是否正常。
④替换法。
指用相同或相似的元器件或部件替代故障件来判断故障机。
如，手机打电话时不能送话，其它功能一切正常，则可用另一好的送话器替代原装送话器，从而判断是否送话器不正常或损坏引起的不送话故障。
替代法在手机维修当中经常用到，替换元器件的规律是只要外型和引脚相同都可以代换一试。
⑤补焊法。
是指对可能出现故障的元器件用电烙铁或热风枪进行加焊。
此法一般应用在虚焊的部位如某故障机开机后一切正常，但当按到某个按键时，手机就关机，表明该按键的对面的芯片或元器件有虚焊，对有外引脚的元器件，可用电烙铁进行加焊，对于BGA 芯片，可用热风枪进行吹焊。
⑥飞线法。
指利用金属导线连接某两点来达到修复故障的目的。
如，某手机上电无电流反应，则表明电池正极到主板断线，此时可用一根导线从电池触片正极飞线到主板电路中较大电容的非地端，直至有电流反应即可。
⑦感温法。
针对大电流故障而采用的一种方法。
因为在电路中只要出现大电流，一般都会出现发热现象。
因此我们可以通过感觉手机主板中的发热点或发热芯片判断故障部位。
手机主板维修必学知识点
手机主板维修必学知识点在当代社会，手机已经成为人们日常生活的必备品。
然而，由于各种原因，手机出现故障的情况时有发生。
而作为手机最核心的部件之一，手机主板的损坏往往会导致手机无法正常使用。
因此，了解手机主板的维修知识点是非常必要的。
本文将介绍手机主板维修的一些必学知识点，帮助读者在面对手机主板故障时能有所应对。
一、主板的结构和组成部分手机主板是手机的核心部件之一，它承担着控制和连接其他部件的功能。
一个典型的手机主板由处理器、内存、基带芯片、信号放大器、电源管理芯片等多个组成部分组成。
了解主板的结构和组成部分对于进行维修工作非常重要。
二、常见的主板故障手机主板故障多种多样，下面介绍几种常见的主板故障现象及其原因：1. 无法开机：可能的原因是电源管理芯片故障、运行内存故障、处理器故障等。
2. 无法充电：可能的原因是电源管理芯片故障、充电口损坏等。
3. 无信号或信号弱：可能的原因是基带芯片故障、信号放大器故障等。
4. 手机死机：可能的原因是运行内存故障、处理器故障等。
三、主板维修的基本流程了解主板维修的基本流程对于进行维修工作非常重要。
以下是一个典型的主板维修流程：1. 确定故障现象：通过与用户交流和对手机的外观和功能检查，确定主板故障的具体现象和范围。
2. 拆解手机：将手机拆解，取出主板。
3. 检查主板：用显微镜和测试仪器对主板进行仔细检查，寻找可能出现故障的地方，如焊点是否接触不良等。
4. 修复故障：根据检查结果，对故障进行修复。
可能的修复方法包括重新焊接焊点、更换芯片等。
5. 组装手机：修复完毕后，将主板重新装回手机，进行组装。
6. 测试手机：对维修后的手机进行各项功能测试，确保故障已经修复。
7. 清洁和保养：对手机进行清洁和保养，延长使用寿命。
四、维修技巧和注意事项在进行手机主板维修时，有一些技巧和注意事项需要牢记：1. 经验的积累：手机主板维修需要一定的经验积累，不能仅凭理论知识进行维修。
2. 小心细致：手机主板是非常精密的电子设备，维修时需要小心细致，避免额外的损坏。
手机主板坏了有什么症状
手机主板坏了有什么症状
语音内容
大家好，我是时间财富网智能客服时间君，上述问题将由我为大家进行解答。
1、手机启动时屏幕没有反应，或者无法启动系统，或者直接开不了机。
2、还有可能开机后看不到网络、无法接听电话等等。
3、还可以拆开手机看芯片是否被烧坏了，外观是否严重变形了。
4、原件是否脱落了等等这些现象，都是手机主板坏的症状。
手机主板坏了的症状如下：
1、手机启动时屏幕没有反应，或者无法启动系统，或者直接开不了机。
2、还有可能开机后看不到网络、无法接听电话等等。
3、还可以拆开手机看芯片是否被烧坏了，外观是否严重变形了。
4、原件是否脱落了等等这些现象，都是手机主板坏的症状。
主板，又叫主机板（mainboard）、系统板（systemboard）或母板（motherboard）；它安装在机箱内，是微机最基本的也是最重要的部件之一。
主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件
等元件。
主板采用了开放式结构。
主板上大都有6-15个扩展插槽，供PC机外围设备的控制卡（适配器）插接。
通过更换这些插卡，可以对微机的相应子系统进行局部升级，使厂家和用户在配置机型方面有更大的灵活性。
总之，主板在整个微机系统中扮演着举足轻重的角色。
可以说，主板的类型和档次决定着整个微机系统的类型和档次。
主板的性能影响着整个微机系统的性能。
怎么检测手机硬件故障
怎么检测手机硬件故障你们知道怎么检测手机故障的问题吗，下面是店铺带来的关于怎么检测手机硬件故障的内容，欢迎阅读!怎么检测手机硬件故障?检查电池是否正常。
用橡皮将电池与手机上的触电轻轻擦。
使用万用表，将其调至20V电压来测量电池正极和负极。
看看电压，一般手机电压必须在3.7V以上才能有足够电量开机。
用电源测试仪将手机的正负极接通然后开机，如果接通测试仪后测试仪报警就表示你的主板短路了;如果无电流通过有可能主板电源芯片损坏或者电源接口不通电;如果电流保持在0.1~0.2且没有浮动，那就说明你手机的字库已损坏。
开机时若在LOGO处卡住，可尝试刷机，若刷机不能解决，很有可能为字库损坏。
喇叭、听筒、麦克风没有声音看设置中声音是否为静音。
喇叭无声、或听筒麦克风无声，可以插上耳机试试耳机是否有声音。
若没有声音，则为故障。
喇叭有声音、通话免提无声音，是系统所导致。
喇叭、听筒、耳机都没有声音，可以判定故障原因是手机主板上的音频IC损坏。
屏幕不停闪烁可进入Recovery模式看看是否闪烁，闪烁为故障，不闪烁则为系统原因。
[进入方法：关机后按住电源和音量加键开机。
][系统原因常见解决方法：设置-开发者选项-显示Surface更新，关闭它。
]无法充电一般是由于USB充电接口氧化，可以更换。
更换后若仍未解决可判定主板充电IC或电源IC出现问题。
触摸不灵敏一般来说出现这种问题是由于系统响应迟缓，可以重启并进行刷机。
若未解决，则可能是屏幕损坏。
手机没有震动打开手机，检测马达是否接触不良。
拆下马达，将马达正负极接通电源检测马达是否工作正常。
若马达接通电源会振动表示手机主板线路有问题。
手机主板基本维修知识点
手机主板基本维修知识点手机主板是手机的核心部件之一，负责控制手机各个功能模块的协调运行。
作为手机维修人员，掌握一些手机主板的基本维修知识是非常重要的。
本文将介绍一些手机主板的基本维修知识点，帮助读者了解和解决手机主板故障。
一、主板布局和功能模块手机主板通常由芯片、电池插座、显示屏接口、触摸屏接口、相机接口、SIM卡槽等模块组成。
不同品牌和型号的手机主板布局多有差异，但基本功能模块差异不大。
了解手机主板的布局和功能模块可以帮助我们更好地识别和维修故障。
二、常见主板故障及维修方法1. 电池插座故障电池插座故障是手机无法开机或拔下电源后自动关机的常见问题。
首先，我们应该检查电池接触针脚是否干净，清除其中的灰尘或污垢。
如果问题仍然存在，就需要更换电池插座。
2. 显示屏故障显示屏故障可能表现为无法显示图像、出现条纹或黑屏等。
首先，我们可以尝试重新连接显示屏线缆，确保其连接稳固。
如果问题仍然存在，就需要更换显示屏。
3. 触摸屏故障触摸屏故障常见的表现是无法触摸或触摸反应迟钝。
我们可以尝试重新连接触摸屏线缆，确保其连接良好。
如果问题仍然存在，可能需要更换触摸屏。
4. SIM卡槽故障SIM卡槽故障可能导致手机无法识别SIM卡或无法读取卡内数据。
我们可以检查SIM卡槽是否有损坏或杂质堆积。
如果问题无法解决，就需要更换SIM卡槽。
5. 芯片故障芯片故障可能导致手机各个功能模块无法正常工作。
修复芯片故障需要专业的维修技术和设备，一般建议交由专业维修人员处理。
三、维修工具和注意事项在手机主板维修过程中，我们需要准备一些常用的维修工具，例如螺丝刀、吸盘、镊子等。
同时，我们也需要注意以下事项：1. 维修操作要细心谨慎，不要用力过猛或过度拉扯线缆，以免造成更多损坏。
2. 在维修过程中需要有耐心和耐心，对于一些复杂维修问题可能需要反复尝试和排查。
3. 如无维修经验，建议不要贸然拆卸复杂的手机主板，以免引入更多问题，最好交由专业维修人员处理。
如何判断手机主板坏了
如何判断手机主板坏了
手机主板坏了好像出問題了，怎麼回事呢，那麼如何判断手机主板坏了呢?下面是學習啦小編收集整理的如何判断手机主板坏了，希望對大家有幫助~~
判断手机主板坏了的方法
方法/步骤
手机主板故障症状：表现一般为系统启动失败、屏幕无显示、启动黑屏死机、无法开机、没有声音、无法打电话、没网络等等。
出现这些症状的原因：进水、摔跌、充电电压不稳等等。
处理方法：作为使用者当发现自已的手机出现异常时首先不要着急。
以下步骤都是做过再开一次机。
1、先取出电池，有条件的换上备用电池开机检查(进水的手机不要这样做)。
2、查看手机的各按键是否卡死;电池接触是否良好。
3、取出内存卡，号码卡。
4、用原装数据线连接电脑。
这几个步骤是手机在正常情况下出现异常的检查方法。
如果上面的方法都做过了还无法开机也没反应。
送修吧。
如果手机是摔过的按以下步骤去做：
1、清理机身异物后开机;有显示，有声音、能打电话。
手机则有维修的价值。
2、按键开机没反应，也可按上面的步骤做一遍。
大多摔过的手机特别严重的，主板都会出各种问题。
有条件拆开手机的使用者可以参考以下几点来判断主板是否坏了：
1、看外观：严重变形的，有芯片已被烧的，表面电子元件脱落的。
2、通电: 接电流表查看电流。
正常开机的电流是有规律的，如果连电流都没有或者很大电流那主板肯定有问题了。
只需要学会这三种方法就能准确判定手机主板故障
只需要学会这三种方法就能准确判定手机主板故障
在对手机主板维修中针对供电、控制、信号三个要索进行测试，就能判定来手机的故障范围。
1. 供电对于手机单元电路故障，首先要检查供电电压是否正常，是否能够输送到单元电路，如果供电不正常首先检查供电电压。
2. 信号在实际维修工作中，主要检查单元电路中信号的处理过程，尤其是关键的测试点。
3．控制手机大部分电路的工作是受控的，受谁控制呢？CPU。
翻盖手机如果合上翻盖，LCD会不显示，这就是控制信号的作用。
在单元电路中，控制信号的工作与否关系着单元电路是否能够正常工作，这也是单元电路故障维修中的关键测试点。
这三种方法，在手机维修中可以适用于所有手机的故障维修，主要是要掌握好方法和技巧。
下面以某手机显示屏背景灯供电电路的维修为例进行分析，如下图所示。
（1）供电电压的测量使用万用表测量C300两端是否有3.7V左右的供电电压，如果有电压，说明供电部分是正常的，需要再检查控制、信号两个测试点．如果供电这个测试点不正常，就要检查供电部分是否有故障，负载是否存在短路问题等。
（2）控制电平的测量显示屏背景灯供电电路的工作受CPU控制，显示屏背景灯芯片U300的3脚为控制引脚，该控制电平的测试点为R305两端，如果该电平为低电平，显示屏背景灯
芯片不工作，如果该电平为高电平，显示屏背景灯芯片开始工作。
（3）信号的测量当单元电路具备了供电电压、控制电平两个基本工作条件以后，电路开始工作，电压信号从U300的1脚、7脚输出，信号的测试点就是BL ED+、BL ED-。
如果该输出点没有输出信号，说明电路没有工作，测量单元电路的输出点，是把握整个电路是否工作的关键。
手机故障诊断大全
手机故障诊断大全问题一：屏幕损坏11屏幕损坏是最困挠消费者的问题。
由于显示屏本身比较脆弱，不能经受磕碰、摔打、挤压等外力的影响。
手机屏幕越大，就越容易受到损害。
翻盖手机在对屏幕的保护方面较直板手机具有一定的优势。
有些用户喜欢把手机放在裤兜里，容易造成屏幕受损。
显示屏质量差是造成屏幕损伤的另一个原因。
设计上的缺陷导致显示屏会因为长时间的显示而老化或烧坏，甚至爆屏。
然而，由于目前对于屏幕保护没有一个具体的标准，在面对手机质量争议时，很难判定到底是产品质量问题还是使用不当问题。
即使并非用户使用不当，经销商也不会认为是产品质量问题若外壳有痕迹，则认定是摔打造成的损坏；若外壳没有痕迹，则认定为挤压造成的损坏。
为了使用户的正当利益得到保证，这样的标准应尽快出台。
据悉，信产部中国泰尔实验室已经上报手机屏幕新标准，这个标准有望于明年年中正式成为行业标准。
提醒：用户在手机维修时应慎重选择维修店，对选定的维修店维修人员的技术水平、信誉、收费的合理性等要有所了解。
首选应该是该品牌售后服务中心。
其次，防止维修人员夸大“病情”。
用户除了要讲明“病情”外，还应向维修人员了解是什么毛病甚至病因。
事后，消费者也希望有一个公共的手机故障检测单位能解除他们心中的疑虑。
再次，防止维修人员偷梁换柱。
由于原装部件质量较好，维修人员有可能将其拆除，换成差一点的部件。
这样做可以达到一举两得的目的。
既可利用原装部件赚钱，又可使用户因为另一个问题返修。
如果维修时间不长，用户可进行现场监督。
若维修期较长，费用肯定较高，这时应考虑有无维修的必要。
最后，留意修理好的手机部件有没有瑕疵，以免引起不必要的纷争。
有必要当场检验一下，看手机维修前后有无差别。
手机维修费用也是一大问题。
显示屏价格偏高，而且各维修点收费不一，这让消费者难以抉择。
因此，手机维修费用需要有个标准。
不过，消费者也应注意价格和服务两方面的权衡。
对策：在行业标准未出台之前，消费者有以下几种选择：向当地质量监督管理局寻求鉴定、帮助；向该品牌手机的客户服务中心投诉；向当地的12315和消委会投诉：把手机送到第三方检测机构检测，确定挤压属于正常范围（送检程序繁，代价太大，不提倡）。
手机主板故障维修思路及判断方法ppt课件
(Insert Author) (Insert Presentation Title)
(Insert Date) Lenovo Confidential
23 © 2005 Lenovo
电池连接器故障，目测电池连接器J1701是否有脏污、氧化和变形等， 若有对其进行清理，更换。
4 © 2005 Lenovo
MIC
Key
(Insert Author) (Insert Presentation Title)
(Insert Date) Lenovo Confidential
5 © 2005 Lenovo
➢不开机维修思路
(Insert Author) (Insert Presentation Title)
(Insert Date) Lenovo Confidential
10 © 2005 Lenovo
32.768K
✓ 32.768K时钟没有工作（如上图），CPU损坏或晶体本身损坏
(Insert Author) (Insert Presentation Title)
(Insert Date) Lenovo Confidential
按开机键显示零电流 按开机键有20MA左右的启动电流 按开机键有20MA—100MA左右的启动电流跳动，软件可以升级。
以下根据这三种情况做维修判断分析
(Insert Author) (Insert Presentation Title)
(Insert Date) Lenovo Confidential
V520接收通路故障比较少，无接收时常出现接收滤波器损坏。（如 下图），使用替换法进行更换修复。
手机主板故障维修思路及判断方法
检查音频控制电路中的元件是否正常，如 有损坏，更换相应元件。
其他硬件问题
总结词
其他硬件问题包括摄像头无法使用、按键失 灵、信号接收不良等。
详细描述
检查相关硬件是否正常工作，如摄像头、按 键、信号接收器等，如有损坏，更换相应元 件。
04 预防措施
定期保养
1
定期清洁手机表面和接口，保持手机整洁。
2
详细描述
检查存储器接口和控制电路中 的元件是否正常，如有损坏，
更换相应元件。
显示屏损坏
总结词
显示屏损坏表现为手机屏幕出现黑屏、 花屏、亮线等问题。
详细描述
检查显示屏是否损坏或排线是否松动， 更换显示屏或重新插拔排线。
总结词
如更换显示屏或重新插拔排线后仍无 法解决问题，可能是主板上的显示控 制电路出现故障。
详细描述
检查显示控制电路中的元件是否正常， 如有损坏，更换相应元件。
音频问题
总结词
详细描述
音频问题表现为手机无法发出声音或声音 异常。
检查音频芯片、音频放大器等元件是否正 常，清理音频通道的灰尘和杂物。
总结词
详细描述
如更换音频芯片或清理音频通道后仍无法 解决问题，可能是主板上的音频控制电路 出现故障。
软件更新与备份
及时更新手机系统和应用软件，以获得最新的功能和安全性更新。 定期备份重要数据，以防数据丢失或损坏。
05 总结与展望
维修经验总结
了解手机主板结构
在维修过程中，了解手机主板的布局、元件分布和电路设 计是至关重要的。熟悉主板结构有助于快速定位故障部位 ，提高维修效率。
工具和备件准备
准备适当的维修工具和备件，如螺丝刀、焊台、替换元件 等。这些工具和备件可以确保在维修过程中顺利进行，提 高维修成功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节不开机故障分析一、开机小电流5-15MA左右（主要原因是CPU没有工作）●时钟电路没有正常（13M和32.768K）----电压、AFC、频率●时钟晶体本身损坏；----更换晶体●时钟晶体产生了信号，但没有送到CPU;----查晶体输出到CPU之间的线路●时钟晶体供电不正常（查电源或晶体供电管）●复位电压不正常,主要是复位电路工作不正常(查电源电路或单独的复位管)●CPU供电不正常,通常是电源IC没有输出VCC电压或供电管本身没有供电引起●CPU本身损坏(直接更换)二、开机电流在30-60MA左右（主要是逻辑电路工作不正常）●字库电路工作不正常●供电不正常●复位不正常（有加电复位和开机复位）●片选不正常●数据线和地址线不正常●字库本身损坏，（指字库部暂存或字库部断脚）●CPU损坏（指CPU断脚或控制器损坏,MOBLINK系列CPU坏会有80-150MA的死电流）●字库的程序错乱。
三、开机大电流（指按下开机键的电流比正常开机电流要大很多，200—600MA不等）主要是电源供电负载漏电引起开机大电流，检修这类故障，要对电路熟悉或了解主板器件的功能和供电方式，在它们这些器件旁通常有大个的电容，这些电容的正极就是供电端，测电容正极电路的反向阻值，即可知道这条供电线是否漏电。
四、加电就大电流（指把电源夹在主板的正负极就漏电）主要是直接由电池供电的元件损坏引起，如功放电路，电源电路，供电管，充电电路，与电源线相连的对地小元件等。
第二节不能关机不能关机：指手机可以开机，功能正常，但是不能关机（故障通常出在关机电路）●关机电路中的元件损坏●CPU损坏●主板关机电路有断线（电源到CPU或关机管到电源断线）●电源IC损坏第三节自动开机自动开机：加电就开机了手机开机有两种方式，一种是高电平开机，另一种是低电平开机。
第一种方式：高电平开机开机线的一端被强加了一个高电平引起。
故障主要是由电源IC，开机管电路，及尾插电路引起。
第二种方式：低电平开机就是开机线的电平被强行拉低故障一般是开机管电路和电源电路及尾插电路引起（因为某些手机有一个尾插开机电路，并要注意开机电路中的压敏电阻）Agere(杰尔)芯片组加电自动开机后按键失灵, Agere芯片组手机的定时告警线RTC_ALAMR信号都有一个300多K的电阻接上拉到VRTC电压，如果它的电压不正常，那么RTC_ALAMR信号变成低电平，32.768KHz时钟电路不工作！RTC_ALAMR信号变成低电平，电源就会输出电压开机！CPU的键盘扫描电路用的是慢时钟，即32.768KHz睡眠时钟，它不工作，按键失灵. 换备用电池OK.第四节自动关机自动关机：指手机开机正常，但自动关机一、开机后，松手关机：这是手机无维持信号引起电源无法稳定输出电压引起关机●CPU、备用电池、电源虚焊或损坏二、开机后，灯灭关机●32.768损坏●软件错乱三、开机后，振动关机则是有元件虚焊或电池接触问题。
一般是CPU，电源供电在路小元件四、有时不开机有时不开机，检测故障点则有很大的一个围，在这里主要有CPU，电源，字库等电路出现虚焊或物理性损坏引起具体判断故障的方法可参见上面的电流分析。
五、手机在电力充足并处于待机状态下，却突然自动熄机的情况，究其原因可能有以下几种可能：●馶~锂电的保护电路作用过度灵敏，因此电流一大就断电。
●馶~电池本身已老化。
●馶~电池接触位的金属片有污物，造成电源接触不良。
●馶~电池与手机之间的接合位容易松动。
六、如果是在手机的外部可能引起自动关机的因素排除的话,那就是手机部(电路板)的原因了●检查电路板与电池触片是否因触片弹性不够使之接触不好,或是电路板上的铜皮脏或已生锈,●看手机是在什么情况下关机: ★放卡后开机,搜到网络后就关机,不放卡开机不会关机,这类情形一般是功放可能损坏.★无论放卡或不卡,只要一开机,就自动关机,这可能是硬件故障多,特别是摔过的机子,此时应重点检查罗辑部份的IC,13兆也不要放过.★开机后,过一段时间无故就关掉(死机),这一般是软件问题,引起这种问题一般有:▲ 由于软件里在功率控制部份有问题(M记V系列尤为多).罗辑部份的运作是靠此晶振给的标准信号的▲ 功放本身性能欠佳,发射电流偏大,在开机时因电池电量▲ 32.768晶振有问题,因机子在待机状态时足,一时不会关机,●馶~13兆供给罗辑部份的电信号很弱,这种情况就象前两年N机3310的通病一样.●馶~开机后只要按键就关机,这可以肯定是硬件有松脱的部件,若有前后板之分的也不要放过检查联座第五节手机耗电手机耗电：指手机可以开机，各功能正常，只是电池不耐用，有漏电现象。
耗电可分为以下几种现象：一、加电耗电主要是直接由电池供电的元件损坏引起，如功放电路，电源电路，供电管，充电电路，与电源线相连的对地小元件等二、开机耗电主要是电源供电负载有漏电；如电容，集成IC等。
三、软件耗电手机维修故障分析-----之手机不入网件控制不正常也会引起耗电，如背景灯常亮，灯亮时要消耗100MA的电对于手机出现不入网故障我们首先要区分是接收部份还是发射部份的原因造成的在手机菜单中的网络设置的子菜单中，选搜索网络，进入后再选手动搜索网络然后确定：● 若可以搜到网络初步说明接收部份基本是工作工常的，不入网故障可能是发射部份的问题● 只显示移动或联通的其中一个，那只是手机的接收部份通路不畅顺或13兆/VCO有频偏● 若接收部份工作正常，几秒后手机会进入正常的待机状态，电流在5-20mA左右有规律的变化● 若不能搜到网络就说明手机接收电路部份出了问题● 开机后电流总在50-100mA左右不规则变化，约十秒后回到10-20mA，然后过几秒再跳到50-100mA左右，如此反复，则说明接收部份工作不正常。
● 若开机后无搜网电流无网络：说明不入网故障是逻辑电路虚焊或是软件问题。
一般为CPU 无输出RX-ON信号，音频IC的RX-I/Q无输出，码片，CPU虚焊或软件资料不对，接收电路无供电。
●若开机后有搜网电流无网络：故障在接收前端的天线开关、接收滤波器和中频滤波器。
有搜索电流且电流在100-150mA不断地跳动,此种故障多发生在VCO不正常和13兆AFC 不正常有搜索电流但偏大(超过200mA以上)；故障一般是发生在中频IC及与之相连的元件对于手机不入网故障可分为无接收和无发射两种情况来看。
无发射：看有无发射电流，可拨112试机。
发射正常的电流约200-300mA，并在接通后会回落至100-150mA有规则地摆动(注：CDMA、小灵通不摆动)。
●馶~有发射电流反应而不能打，拨112按发射键时电流从待机电流上升至100mA左右定住一段时间后又回落到待机电流，此种故障一般是发射末级出现问题，应重点检查天线开关、发射滤波器、接上，再用两根细线(约10cm)分别焊接到接收前端和发射信号输出端，再拨112试机，若可以打功放等元件，具体办法可拆去天线开关和发射滤滤器，直接用小电容将发射滤滤器的通路连出，则说明天线开关或发射滤滤器有分题；若打不出，电流反应和先前一样，此时可再将功放拆下，再用两根细线分别焊接到接收前端和发射信号输出端(功放的输入端、VCO的输出端)，再拨112试机，若可以打出，则说明功放有问题；若还是打不出，则要重点检查中频IC和VCO。
●馶~发射电流偏大或偏小，具体表现为：拨112按发射键时，有时可打出，但电流较大(在400mA以上)，或较小(在100mA以下)，这种情况一般查功放、高放(发射预放大)管是否有损坏。
●无发射电流反应而不能打，拨112按发射键时电流没什么变化。
这种故障一般是在逻辑部分，一般是CPU无输出TX-ON信号、音频IC(CPU、中频IC)没有TX-l/Q信号输出)、码片(字库)资料不对、音频IC(CPU、中频IC)虚焊等.可分别检查各小部分。
故障的具体检测方法●对于接收电路，应重点检查天线开关、滤波器、13兆的AFC(应有约1-1.5V的跳变)、VCO的供电电压(一般是2.8V)和控制电压(应有约1-2.8V的跳变)、RX-I/Q信号(有些手机是两路,有些手机是四路)、RX-ON信号(一般在CPU输出)等等。
有些机子还有单独的高放电路(诺基亚和三星等)，也应测量一下高放管的好坏和工作电压是否正常。
●对于发射电路，应重点检查天线开关、滤波器、发射VCO有无控制电压和供电电压(一般是2.8V)、功放、TX-ON信号(一般在CPU输出)、音频IC(CPU、中频IC)没有TX-l/Q信号输出)、码片(字库)资料不对、音频IC(CPU、中频IC)虚焊、功率控制有没输出信号等等。
● MOBLINK系列的CPU断脚或掉点会引起有搜网、发射电流而无信号的现象，加焊或更换CPU解决手机维修故障分析-----之其他故障● MT系列MP3手机出现“存储序列、充电接口”故障，就像数据线插入，是CPU坏或虚焊；●一般手机打出现回音，要注意网络、天线、天线开关、功放、听筒干扰等；● MT系列手机自动关机，按键失灵。
若按键电压都正常查尾插，尾插开机线漏电会造成按键失灵、有时自动关机故障，此线经过一个电阻到开机键，去掉即可，该电阻在尾插上方那个排阻下面；若还不能解决，加焊或重植CPU或更换。
必要时检查侧键。
●国产机无液晶灯快速解决很多机子换了排线也没灯光,问题可能出现在升压电路或者主板上,但查起来比较复杂和有难度. 因为键盘灯一般都有,所以可以飞线.液晶灯有些是串联有些是并联的.如果是串联就先改成并联之后再飞两根线到键盘灯如果不够亮键盘灯旁应该有一电阻,线应该飞在另一端.●导航键维修手机的导航键结构基本相同,以索爱T618为例:左边右边各三个脚,上下为铁罩的焊脚,右边中间的脚和铁罩的脚接地.清洗时把酒精直接浇在键上,然后来回搬动摇杆,再用风枪吹干即可.有的清洗完还不好用就得把铁罩拆开清洗了.有时候把罩子的两个焊脚弄掉了,只要把罩子的一端接地即可.还有一种.比如索爱K300C的导航键.结构和T618的一样.铁罩的焊脚和右边中间的脚相通但不接地.如果把铁罩的焊脚弄掉了,必须把它的任意一脚和右边中间的焊脚用线连起来.还有拆装铁罩的时候,铁罩的四个钩容易把键下面主板上的绝缘层刮掉,露出地线使整个铁罩接地,现象是导航键无论向哪边搬动出的都是确定键.只要把整个键取下来在下面垫层纸即可.●天时达,金力,托普等手机出现耳机符号手机出现次故障一般在手机上都会有一个耳机符号而且打对方可以听的你的送话自己听不到对方的声音,用耳机是一切正常的.根据我的实测的只次问题主要出现在cpu的检测脚上,一般cpu是不会出现断线的主要是用户充电造成的.维修方法主板有cpu 的一面向着自己,从右向左数第1,2脚是cpu的耳机检测脚(低电平为用耳机.高电平正常.电压为2,8伏).3,4脚为mic的正.4,5脚为接地脚.7,8脚为spk的正.金力306,303如果出现耳机只须将尾插1,2脚连接到cpu右下脚的电容上即可(尾插向下). E518只须将尾插1,2脚连接到1,2脚上面的电阻上即可.还有一些我就不一一说明了,只要在主板上找到一个2,8伏的电压连接到尾插的1,2脚就可以了●ＡＤ芯片组合常见故障ＡＤ芯片组合ＣＰＵ型号６５２２、音频６５２１，如果按开机键可开机，松手短电－－去掉备用电池ＯＫ。
