1、自动控制系统由哪些基本环节组成？各环节的功能是什么？（10分） 答：（1）控制对象或调节对象——要进行控制的设备或过程。
大工20秋自动控制原理在线作业2答案
请核对试题是否一样在下载,大工20秋《自动控制原理》在线作业2试卷总分:100 得分:100一、单选题(共15 道试题,共75 分)1.根轨迹是指当系统开环传递函数中某一参数()时,闭环特征方程式的根在s平面上运动的轨迹。
A.从正无穷变到负无穷B.从负无穷变到1C.从零变到无穷D.从1变到无穷答案:C2.()是满足开环传递函数等于零的点。
A.开环极点B.开环零点C.闭环极点D.闭环零点答案:B3.()是绘制根轨迹的依据。
A.辐角条件B.幅值条件C.开环增益D.开环零点答案:A4.根轨迹终止于()。
A.开环极点B.开环零点C.闭环极点D.闭环零点答案:B5.根轨迹的分支数等于特征方程的阶次,即()。
A.开环零点数mB.开环极点数nC.开环零点数m和开环极点数n中的较大者D.开环零点数m和开环极点数n中的较小者答案:C6.实轴上属于根轨迹的部分,其右边开环零、极点的个数之和为()。
A.奇数B.偶数C.零D.正数答案:A7.幅值比随()变化的特性称为幅频特性。
A.时间B.频率C.角速度D.振幅答案:B8.()与传递函数一样,都表征了系统的内在规律。
A.幅频特性B.相频特性C.根轨迹D.频率特性答案:D9.比例环节的相频特性为()。
A.0°B.60°C.90°D.180°答案:A10.一阶滞后环节指的是()。
A.比例环节B.惯性环节C.积分环节D.振荡环节答案:B11.具有()的系统,最小相位系统的相角变化范围最小。
A.相同幅频特性B.不同幅频特性C.相同相频特性D.不同相频特性答案:A12.对于稳定的最小相位系统,幅值裕量(),一阶和二阶系统的幅值裕量为无穷大。
A.等于零B.等于1C.大于1D.小于1答案:C13.开环频率特性所提出的性能指标不包括()。
A.剪切频率B.相角裕度C.幅值裕度D.带宽频率答案:D14.顺馈校正指的是()。
A.前馈校正B.反馈校正C.串联校正D.并联校正答案:A15.PD调节器又称为()。

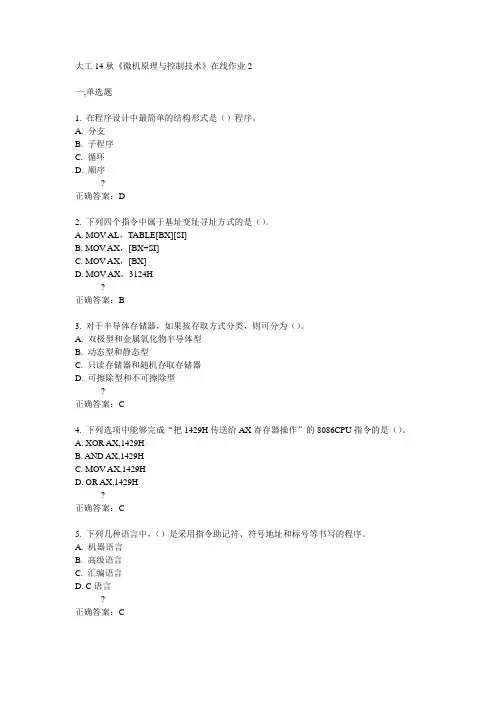

大工14秋《微机原理与控制技术》在线作业2满分答案
