电调天线控制系统
电调天线控制系统的制作方法
本技术公开了一种电调天线控制系统，包括电调天线控制器和终端控制设备，还包括第一无线通信模块和第二无线通信模块，所述电调天线控制器用于通过第一无线通信模块将电调天线的相关信息无线发送至终端控制设备，并通过第一无线通信模块接收终端控制设备发送的控制信息；所述终端控制设备用于通过第二无线通信模块接收电调控制器发送的电调天线的相关信息，根据电调天线的相关信息通过第二无线通信模块发出控制信息；所述第一无线通信模块和第二无线通信模块为相匹配的433MHz、470MHz或2.4GHz无线通信模块。
本技术采用470MHz、433MHz或2.4GHz无线通信方式进行通信，降低了维护成本，无线信号稳定，调试方便。
权利要求书1.一种电调天线控制系统，包括电调天线控制器和终端控制设备，其特征在于，还包括第一无线通信模块和第二无线通信模块，所述电调天线控制器，用于通过所述第一无线通信模块将电调天线的相关信息无线发送至终端控制设备，并通过所述第一无线通信模块接收终端控制设备发送的控制信息；所述终端控制设备，用于通过所述第二无线通信模块接收所述电调控制器发送的电调天线的相关信息，根据所述电调天线的相关信息通过所述第二无线通信模块发出控制信息；所述第一无线通信模块和第二无线通信模块为相匹配的433MHz、470MHz或2.4GHz无线通信模块。
2.根据权利要求1所述的电调天线控制系统，其特征在于，电调天线控制器包括第一控制模块，所述第一控制模块用于根据所述控制信息对电调天线进行调节，所述第一无线通信模块集成于所述电调天线控制器中，所述第一控制模块分别与电调天线和所述第一无线通信模块连接。
3.根据权利要求1所述的电调天线控制系统，其特征在于，所述电调天线控制器包括第一控制模块和接口模块，所述第一控制模块分别与电调天线和所述接口模块连接，所述第一无线通信模块通过所述接口模块与所述第一控制模块连接。
4.根据权利要求2或3所述的电调天线控制系统，其特征在于，所述电调天线控制器还包括AISG接口，所述AISG接口与所述第一控制模块连接。
天线电调系统搭建方案
I. 电调天线系统的基本组成 II. 常用的电调天线控制方案
To be your best partner
电调天线的优势
网络优化的智能化
天线设备的管理和维护
电调天线的远程遥控示意图
远程可调电调天线
控制器
790-960MHz
1710-2170MHz 1710-2690MHz
AISG
电调天线遥控需要的硬件支持
1 支持电动遥控的天 线 可以是2G或3G天 线，结构上可以是 单根的，也可以是 多根天线组合在一 起的集束天线等等， 就是说，只要是与 相应的驱动器能配 合使用的天线都可 以。
电调天线遥控需要的硬件支持
2 电调天线驱动器 驱动器一般是与所选用的 电调天线配套使用的，各厂家 做的产品在结构样式上各不相 同，但如果都支持相同的控制 协议，软件上一般都可以互联 互通。上图是摩比公司设计的 第一代驱动器，符合AISG1.0 标准，下图是第二代驱动器， 是根据AISG1.1标准做的，主 要区别是第一代用12V电源工 作，第二代支持10~30V宽电压 工作，当然硬件接口和软件协 议也有些变化。
电 调 天 线
电 调 天 线
驱 动 器
电 调 天 线
驱 动 器
可以继续接 6个驱动器
控制电缆
塔 控制信号分路器 放
塔 放
塔 放
节省电缆以及 接口资源
控制信号 避雷器
以太网
远程网络管理协议
避雷器
馈线
天馈避雷器
网管中心
基站设备
机 房
对应本地方案1
电调天线远程控制方案（6）
电调天线遥控需要的硬件支持
7 台式控制器 台式控制器是安装在标准机柜里的具有远程控制功 能的控制器,它通过以太网接入系统,在控制中心可以对 基站的天线设备进行管理和控制.这种控制器基本功能一 样,但结构形式不尽相同,有的是做成1U 19英寸标准机箱 方式,有的和其它设备再重新结合制作成为集成控制器. 上图上摩比公司设计的一种样机,它通过以太网接口与控 制中心通信,通过USB或RS232接口可以用本地计算机进 行本地控制。同时支持三路天线控制器,电源支持直流48V和交流100~240V.目前通过网页可以完成远程遥控功 能。
远程电调天线系统指导书

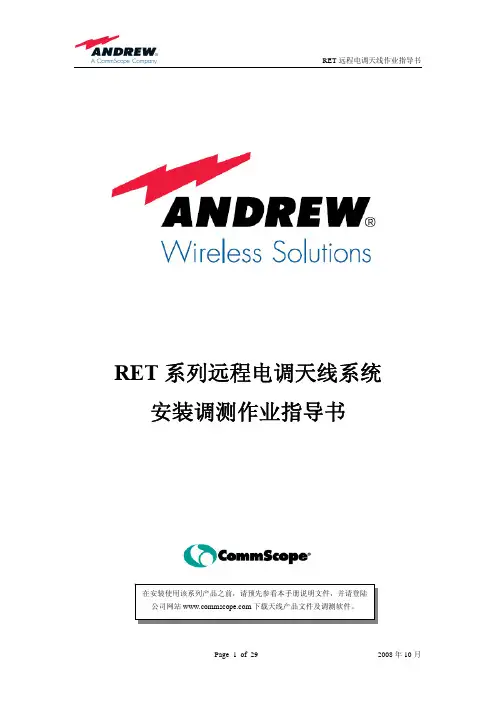

RET系列远程电调天线系统安装调测作业指导书第一部分：Teletilt®系统构成系统构成主要设备：1.天线电调驱动器：ATM200-0022.RET控制线：ATCB-B01系列3.天线驱动器控制器：ATC200-LINE-USB4.接线盒：ATJB200-A01系列5.雷电保护单元：ATLP200-001第二部分：Teletilt® RET系统构成描述1.驱动器 ATM200-002当安装该驱动器前，请先按照以下步骤作业z将驱动器及天线控制杆的角度读数设定在最大值。
z控制器必须无损坏。
z用手固定AISG线缆连接口的螺母、垫圈，并注意位置。
z驱动器安装完成后，请透过观察窗再次确认下倾角读数是否处于最大。
图示：ATM200-002控制器图示：注意确认AISG线缆接口的固定位置，左为正确2.AISG接口的ATCB-B01系列控制线图示：注意该线缆不允许有任何切割及其他损伤AISG接头示意图3.接线盒ATJB200-A01系列此系列接线盒有4口及七口等类型，最多可以承载32个驱动器的接泊。
四口型有一个入口，四个出口；七口型有一个入口七个出口。
此型接线盒可安装在抱杆或墙壁表面。
同样安装形式的还有ATLP200系列雷电保护单元。
ATJB200-A01-004四口接线盒ATLP200-001雷电保护单元4. RET系列控制线缆ATGK-001接地套装图示：ATGK-001 RET控制线接地套装5.便携式天线系统控制器ATC200-LINE-USB图示：ATC200-LINE-USB 天线控制器电源指示灯天线控制线AISG 接口电压指示灯数据指示灯，亮红色表示接受信号，亮绿色表示传输信号电源输入USB 端口232接口图示：控制器面板第三部分：Teletilt®软件安装指导下列示例的图片，均来自公司的网站（/company/eng/index.html）1.控制器作业指导书搜索下载进入公司网站后，按照下列步骤点击：z A. Andrew → Products → Antennas →Base Station Antenna Systems → Teletilt RET System；z B. 进入Teletilt系列产品的页面，卷轴下拉，找到Components并点击链接；z C. 找到Portable controller并点击z D. 进入的页面下方就是与控制器相关的各项安装指导文件，均为PDF文件图示：A图示：B图示：C图示：D2.ATC200－LITE-USB软件下载进入公司网站后，按照下列步骤点击：z A. Andrew → Products → Antennas →Base Station Antenna Systems → Teletilt RET System；z B. 进入Teletilt系列产品的页面，卷轴下拉，找到Downloads并点击链接；z C. 拉下卷轴，找到并点击Teletilt® Software, Firmware, Tools, and Manualsz D. 拉下卷轴，找到并点击ATCLite v5.0 Softwarez E. 在页面中按照要求填写信息后，点击下方Get Software按钮，软件开始下载。
电调天线基础知识

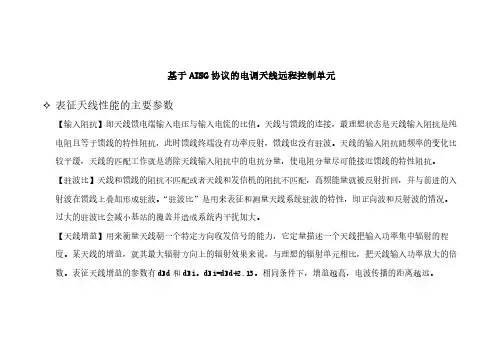

基于AISG协议的电调天线远程控制单元表征天线性能的主要参数【输入阻抗】即天线馈电端输入电压与输入电流的比值。
天线与馈线的连接，最理想状态是天线输入阻抗是纯电阻且等于馈线的特性阻抗，此时馈线终端没有功率反射，馈线也没有驻波。
天线的输入阻抗随频率的变化比较平缓，天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能接近馈线的特性阻抗。
【驻波比】天线和馈线的阻抗不匹配或者天线和发信机的阻抗不匹配，高频能量就被反射折回，并与前进的入射波在馈线上叠加形成驻波。
“驻波比”是用来表征和测量天线系统驻波的特性，即正向波和反射波的情况。
过大的驻波比会减小基站的覆盖并造成系统内干扰加大。
【天线增益】用来衡量天线朝一个特定方向收发信号的能力，它定量描述一个天线把输入功率集中辐射的程度。
某天线的增益，就其最大辐射方向上的辐射效果来说，与理想的辐射单元相比，把天线输入功率放大的倍数。
表征天线增益的参数有dBd和dBi。
dBi=dBd+2.15。
相同条件下，增益越高，电波传播的距离越远。
【波瓣宽度】指天线的辐射图中低于峰值3dB处所成夹角的宽度。
天线垂直的波瓣宽度一般与该天线所对应方向上的覆盖半径有关。
因此，在一定范围内通过对天线俯仰角的调节，可以达到改善小区覆盖质量的目的，这也是网络优化中常用的一种手段。
波瓣宽度主要包括水平波瓣宽度和垂直波瓣宽度：水平波瓣宽度（45°、60°、90°）定义了天线水平平面的波束宽度，角度越大，在扇区交界处的覆盖越好。
角度越小，扇区交界处覆盖越差。
垂直平面的波瓣宽度（48°、33°、15°、8°）定义了天线垂直平面的波束宽度。
垂直平面的波瓣宽度越小，偏离主波束方向时信号衰减越快。
调整俯仰角的途径：电调天线所谓电调天线，指使用电子调整下倾角度的移动天线，通过电子下倾，改变天线的相位、水平分量、垂直分量幅值等参数，从而达到改变覆盖面积的作用。
电调天线控制系统测量基准丢失后自同步的解决及实现
电调天线控制系统测量基准丢失后自同步的解决及实现【摘要】本文介绍了电调天线控制系统测量基准丢失后自同步的解决办法。
系统工作中因掉电或步进电机失步，最终导致移相器收到错误的命令进行错误的操作，因丢失基准系统不能正常工作。
本文针对系统测量基准丢失提出了一种改进方法，根据遮光器在光传感器间的运动确定遮光滑块的位置，电调天线控制系统上电后，依据掉电前单片机中存储的数据，将自同步过程缩小在方波波形的一个周期内，在这个周期内能迅速进行自校准达到同步，从而解决基准丢失后的同步问题。
一、引言机械下倾天线在偏远站点维护效率低、成本高，目前电调天线已成规模并投入应用，因此电调天线的快速调制控制、控制精度是关键，在电调天线控制器的设计中，容易掉电或步进电机失步，进而导致测量基准丢失，使得电调电线控制器无法准确的调整到理想的下倾角度，降低了天线的效率。
电调天线控制器的原理是用机械和电气的办法，通过外围电路控制步进电机转动，步进电机作用于移相器，移相器接收控制系统发来的控制命令，而主控电路对系统的控制主要是控制移相器的位移，根据控制器传入信号对其运动进行监测，在系统不断的工作中，系统会因掉电或电机失步会导致整个测量过程的基准丢失，因此需要控制器重新寻找基准。
本文首先分析系统测量基准丢失的原因，然后根据其原因找到相对应的解决办法，在降低成本的同时使系统工作保持稳定。
二、造成系统测量基准丢失的原因在系统监测过程中，测量过程的基准丢失后会导致控制器无法保持稳定的工作，因此必须剖析系统测量基准丢失的原因，步进电机失步的原因有很多，总体而言包括以下四类。
1.步进电机转子的加速度比步进电机的旋转磁场要慢，也就是说电机中转子的力的速度慢于步进电机的旋转磁场，然后自然而然步进电机产生失步，产生这样的情况有可能是电机的电源产生波动，此时步进电机的转矩跟着运行频率转动，并且随着频率的上升而降低，接着发生一些运行频率高电机出现失步，按照这样来说，就是步进电机转矩的力不足，使得系统的托动力不够。
