四轮定位检测的正规操作流程

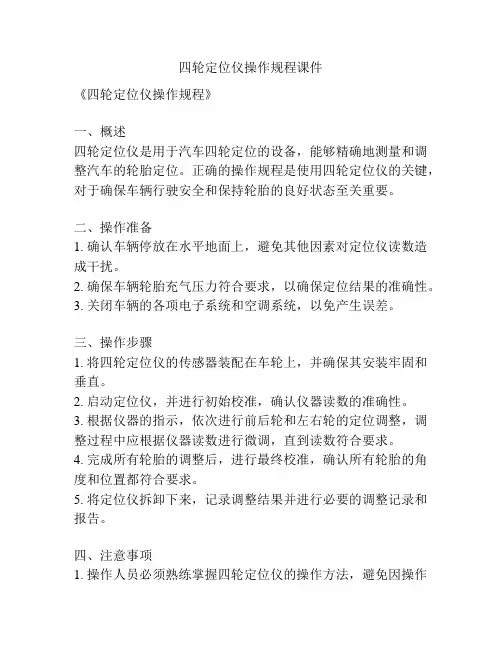

四轮定位仪操作规程课件
四轮定位仪操作规程课件
《四轮定位仪操作规程》
一、概述
四轮定位仪是用于汽车四轮定位的设备，能够精确地测量和调整汽车的轮胎定位。
正确的操作规程是使用四轮定位仪的关键，对于确保车辆行驶安全和保持轮胎的良好状态至关重要。
二、操作准备
1. 确认车辆停放在水平地面上，避免其他因素对定位仪读数造成干扰。
2. 确保车辆轮胎充气压力符合要求，以确保定位结果的准确性。
3. 关闭车辆的各项电子系统和空调系统，以免产生误差。
三、操作步骤
1. 将四轮定位仪的传感器装配在车轮上，并确保其安装牢固和垂直。
2. 启动定位仪，并进行初始校准，确认仪器读数的准确性。
3. 根据仪器的指示，依次进行前后轮和左右轮的定位调整，调整过程中应根据仪器读数进行微调，直到读数符合要求。
4. 完成所有轮胎的调整后，进行最终校准，确认所有轮胎的角度和位置都符合要求。
5. 将定位仪拆卸下来，记录调整结果并进行必要的调整记录和报告。
四、注意事项
1. 操作人员必须熟练掌握四轮定位仪的操作方法，避免因操作
不当导致误差。
2. 操作时应注意保持仪器的稳定性，避免造成不必要的震动或移位。
3. 在调整过程中应根据仪器读数进行微调，避免过度调整导致不必要的损耗。
4. 完成调整后应将定位仪妥善收存，确保下次使用时能够正常工作。
五、结语
四轮定位仪的正确操作对于确保车辆行驶安全和保持轮胎的良好状态至关重要。
只有严格按照操作规程进行操作，才能够保证定位结果的准确性和可靠性。
四轮定位仪器操作方法
四轮定位仪器操作方法四轮定位仪器是用于判断车辆车轮角度和位置是否正常的设备。
它通过测量车辆四个轮子的定位参数，包括前后轮驱动轴、转向轮的定位参数，以及车轮距、前后轮差距等参数，来判断车辆的悬挂系统是否调整正确，是否需要进行调整。
以下是四轮定位仪器的操作方法：1、准备工作：首先，将四轮定位仪器放置在水平地面上，确保仪器的水平度。
然后，连接仪器的电源和计算机，并确保电源和数据线的连接正确。
2、安装车辆：将待测车辆停放在平坦的地面上，打开车门，确认车辆内部没有额外的负载。
然后，根据四轮定位仪器的使用说明，将仪器的探测器装置安装在车轮上，确保装置与车轮接触牢固。
3、仪器校准：在使用四轮定位仪器之前，需要进行仪器的校准工作。
通常情况下，仪器会提供校准程序，按照校准程序进行操作即可完成校准。
校准主要包括对仪器的摄像头、传感器、标定板等进行校准，确保测量结果准确可靠。
4、测量过程：校准完成后，即可进行测量。
首先，选择适当的测量模式，如前后轮、车轮距、前后轮差距等。
然后，根据测量模式，将仪器的探测器放置在相应的车轮上。
5、进行测量：在测量过程中，操作人员需根据仪器的提示，将车辆驶离仪器的视野，然后根据仪器显示的标准动作，将车辆重新停回。
通过重复这个过程，仪器会自动测量出车轮的定位参数。
6、读取和分析结果：在测量完成后，仪器会自动生成测量结果的报告。
这个报告会显示车轮的各项定位参数，如前后轮角度、车轮距、前后轮差距等。
操作人员需要仔细阅读报告，判断车辆的定位参数是否在设计范围内，如果不在范围内，则需要进行调整。
7、调整车辆：根据测量结果，如果发现车辆的定位参数不正常，就需要进行调整。
调整车辆的方法根据具体情况而定，需要根据车辆的悬挂结构和调整要求，逐一调整车辆的前后轮角度、车轮距、前后轮差距等参数，使其满足设计要求。
8、重新测量：调整完成后，需要再次使用四轮定位仪器对车辆进行测量，以确认调整结果是否满足要求。
如果测量结果正常，则表示调整成功；如果测量结果依然不正常，则需要重新调整车辆，直到结果满足要求。
电脑四轮定位仪操作规程
电脑四轮定位仪操作规程电脑四轮定位仪是一种专业的检测设备，可以对车辆的转向、悬挂、悬架等进行精确的定位检测，保证车辆行驶的舒适性、安全性和稳定性。
为了正常操作，以下是电脑四轮定位仪的操作规程。
一、操作前准备1. 确认设备完好，保证检测结果准确。
2. 确认车辆的轮胎和悬挂等机械部件无损坏或弯曲变形。
3. 确认车辆在稳定的平面、垂直的墙或地面前进行定位检测。
4. 设立工具箱或车架等辅助设备，以方便验证测量结果。
5. 记录车辆的型号、车轮距、轮胎品牌等重要参数。
二、检测流程1. 车辆后轮四轴定位（1）将电脑四轮定位仪放置在车辆侧边，保证水平与车辆中心线相同，使用定位托架将设备固定在车身底盘下部。
（2）连接电缆和信号线连接，打开电脑四轮定位仪计算机程序。
（3）调整设备高度，将测量头放在车轴上，并用定位挂钩固定电脑四轮定位仪传感器。
（4）进入系统操作程序选择车辆类型，并输入车辆的参数。
（5）系统将迅速扫描测量整车的悬挂系统，并输出前后、左右倾斜角度等参数，以便进行调整。
2. 前轮四轴定位（1）将车辆前轮转向左侧21°，在车驾驶座的前方竖直测试平台。
（2）将电脑四轮定位仪传感器固定在车辆引擎盖上，进入系统操作界面，并输入车辆类型及其参数。
（3）用测量工具检测车辆前轮的几何参数，并进行必要的调整。
（4）将车轮转向右侧21°，重复以上步骤2、3。
3. 完成操作和校准（1）完成车辆的四轮定位操作后，应再次核实相关参数并记录，以便后续使用。
（2）根据设备清洗保养流程，对设备进行清洗和维护。
三、注意事项1. 在进行车辆四轮定位检测前，必须清洁检测区域，保证车辆的悬挂系统不受外力干扰。
2. 操作人员的技能水平必须达到专业水平，操作过程中必须要认真细致。
3. 操作人员必须遵守设备使用规程，不得擅自更改或拆卸设备。
4. 设备的电缆线和信号线必须安全可靠地接入，防止数据传输错误。
5. 在停放车辆时，必须保持平衡，避免车辆移动。
四轮胎定位仪操作规程
四轮胎定位仪操作规程四轮定位仪是汽车维修与保养中必备的设备之一，对于此设备的操作需要在专业人员的指导下进行，以确保车辆定位的准确性和安全性。
本文主要介绍四轮胎定位仪的操作规程，从设备安装、操作流程、数据读取等多个方面进行详细阐述。
一、设备安装1.选择平整、硬度较高的地面进行安装，确保设备的稳定性。
2.检查设备包装箱及器材是否齐全、完好，避免安装时出现问题。
3.安装设备时，需要用水平器等工具检测设备水平度。
在保证设备平整的前提下，可以根据需要调整设备高度。
4.安装完成后，进行设备调试，检查设备操作是否正常，各部件是否紧固。
二、操作流程1.准备工作：将车辆停放在平整地面上，关闭发动机，将车辆中央对齐，保证车辆四个轮胎与地面垂直。
2.设备校准：进行设备校准，确保设备读取数据的准确性。
3.安装传感器：根据车辆类型和轮胎数量，选取相应的传感器，并按照说明书安装在车轮上。
4.车辆定位：将传感器读取器置于车辆中央位置，并按照说明书设置适当的参数。
根据设备提示，按照顺序将传感器对准各个轮胎，并确保传感器与车轮保持一定距离。
5.数据读取：将传感器读取器插入车辆OBD插座，按照设备说明书操作读取车辆数据。
6.数据分析：将读取的车辆数据与设备标准值进行比对，得出车辆轮胎、悬挂系统等维度的数据偏差值。
7.校正：根据数据偏差值，对车辆进行调整和校正，将车辆参数调整到设备标准值范围内。
8.测试：校正完成后，再次使用设备对车辆进行测试，确保车辆操作准确，安全。
三、数据读取1.倒车时应注意安全，慢速行驶，并注意周围行人和车辆。
2.按照设备说明书操作读取车辆数据，勿随意更改设备设置。
3.数据需要按照设备要求进行保存、查阅，确保数据的完整性和安全性。
四、操作注意事项1.设备操作前，需要检查设备电源是否正常。
2.传感器需要按照要求安装，勿随意更换或调整。
3.设备操作期间，保持车辆静止，并在安装传感器时注意车轮位置和传感器的对齐。
4.使用设备前，需要清理车轮并检查轮胎磨损情况，确保车轮的状态良好。
四轮定位的操作流程
四轮定位的操作流程
四轮定位操作流程
一、准备工作：
1．检查安装是否正确，控制器是否接通电源，定位感应元件是否安装正确；
2．确定定位的速度，根据定位高度确定定位的加减速度；
3．安装好定位行程的上限调节器，确定定位的行程范围；
4．调整定位速度，确保定位速度在安全范围内；
二、定位操作：
1．准备定位工具；
2．根据定位前的设定参数，调整定位装置，确保定位装置可以在预定的范围内运行；
3．打开控制器，上电启动定位装置；
4．根据定位参数，调整定位速度，确保定位速度在安全范围内； 5．在定位装置运行前，根据定位参数设定相应的定位范围；
6．确定定位起点，启动定位装置；
7．定位装置开始定位，在定位的过程中，观察定位装置的运行情况；
8．在定位装置定位完毕后，停止定位装置，检查定位是否成功； 9．定位完成后，检查有无定位过程中出现的问题，如果有，进行相关处理；
10．关闭控制器，断开定位装置电源，完成定位操作。
四轮定位操作规程
四轮定位操作规程
《四轮定位操作规程》
1. 定位前检查
在进行四轮定位前，首先需要对车辆进行检查。
检查包括轮胎的气压、轮毂的损坏情况、悬挂系统的状态等。
确保车辆在进行定位时处于良好的状态。
2. 安装传感器
将四个传感器安装在各个车轮上，并确保它们紧固牢固。
传感器是进行四轮定位的重要工具，必须确保它们的安装位置准确并且稳固。
3. 车辆调整
将车辆停放在平整的地面上，并确保车辆安稳。
然后根据制造商提供的要求，调整车辆的悬挂系统，使其符合四轮定位的要求。
4. 进行定位
使用四轮定位仪器对车辆进行定位。
根据仪器显示的数据，调整车辆的轮胎角度、距离等参数，使其达到理想的状态。
5. 检查结果
在进行完四轮定位后，需要再次对车辆进行检查，确保车辆的各项参数已经符合要求。
如果有需要，可以进行进一步的调整。
6. 完成定位
当整个定位过程结束后，将传感器从车轮上卸下，并确保车辆的悬挂系统已经彻底调整到位。
同时，对定位仪器进行清理和保养，以确保下次使用时能够正常工作。
四轮定位是调整车辆悬挂系统的重要操作，它可以提高车辆的行驶稳定性和操控性，同时延长轮胎的使用寿命。
因此，在进行四轮定位时，务必按照规程进行操作，确保定位的准确性和安全性。
四轮定位仪操作规程
四轮定位仪操作规程四轮定位仪操作规程（）一、简介四轮定位仪是一种用于检测和调整汽车四轮定位参数的设备，可以帮助汽车修理工准确调整车辆的悬挂、转向和轮胎等参数，以确保汽车的行驶平稳和安全。
以下是四轮定位仪的操作规程。
二、操作准备1. 确保四轮定位仪处于稳定的安装位置，并且各个传感器的位置正确且稳固。
2. 确保四轮定位仪的电源已经接通，并且设备处于正常工作状态。
3. 查看四轮定位仪的各个显示屏是否正常，是否有异常提示。
4. 检查车辆的轮胎气压是否正常，是否达到汽车制造商的建议数值。
三、操作步骤1. 将汽车驶入四轮定位仪的测试平台上，并确保车辆处于静止状态。
2. 使用四轮定位仪的测量工具对车辆的悬挂、转向和轮胎等参数进行测量。
具体的操作方法可以参考四轮定位仪的使用说明书。
3. 确保四轮定位仪显示的数值与汽车制造商提供的标准数值相比较，是否有差异。
4. 如果测量数值与标准数值有差异，根据差异的具体情况调整汽车的悬挂、转向和轮胎等参数。
可以使用四轮定位仪提供的调整功能，对车辆进行调整。
5. 在完成调整之后，重新测量汽车的悬挂、转向和轮胎等参数，确认调整是否达到标准数值。
6. 如果调整后的数值与标准数值相符，说明调整已经完成。
此时可以将车辆从四轮定位仪的测试平台上驶离。
7. 如果调整后的数值仍然与标准数值有差异，说明调整未完成。
此时需要再次进行调整，直至达到标准数值为止。
8. 操作完成后，关闭四轮定位仪的电源，并做好设备的清理和维护工作。
四、注意事项1. 操作过程中，务必确保车辆处于静止状态，并且四轮定位仪的各个传感器位置正确。
2. 在测量和调整过程中，应尽量避免车辆发生异动或移动，以免影响结果准确性。
3. 使用四轮定位仪时，应严格按照使用说明书的操作步骤进行操作，不得擅自修改或调整设备的参数。
4. 在操作过程中，应定期检查四轮定位仪的各个部件和电源线路是否正常，如有异常情况应及时联系维修人员处理。
5. 在操作完成后，应及时关闭四轮定位仪的电源，避免长时间待机消耗电力和可能的安全隐患。
四轮定位操作流程及注意事项
四轮定位操作步骤及注意事项一、车辆开上定位四柱举升架，检验轮胎气压，车辆高度。
二、将四轮悬空，进行下一步检验。
三、检验轮胎是否有不规则磨损、变形等情况，如磨损量达成可接收最低标准则可测量数据。
转向球节有没有松旷等情况，及左右横拉杆长度是否一致。
四、检验上下悬架、稳定杆、四方架、大梁有没有变形、松动现象。
五、检验后桥、横助力杆、后拉杆有没有变形，胶套是否松旷。
六、检验无异常后放下车辆，摇动车辆数次，以证实悬架系统处于正常状态下，拨开四轮定位固定销。
七、电脑开机，准备进入检测状态，然后固定好方向盘，安装四轮探测杆，连接导线，进入四轮定位检测系统，依据电脑操作次序读取数据八、依据定位角数据偏差大小，确定是否能调整或更换零部件。
九、调整定位角必需由后轮至前轮进行调整，前轮前束角是最终进行调整，因为其它定位角调整能使止推角和车辆中心线重合，将影响到前轮前束。
十、优异行后轮外倾角调整，安装好外倾角调整工具在减振器上，依据定位角度需要拧紧或放松外倾角调整工具，方便根据规格设置好外倾角，达成标准数据时再拧紧减振器螺丝。
十一、调整后轮前束，经过横助力杆长度调整能够增大或减小前束，放松横助力杆调整管两末端夹紧螺丝，转动调整管以取得标准前束，再紧固夹紧螺丝，两轮之间前束数据尽可能保持一致。
十二、部分车型前轮主销内/外倾角、轮胎外倾角及轮距，属非调整角，即使这些角不能调整，但仍需对它们进行检测，在没有调整情况下，数据又不符合规格，则表明一些部件磨损、损坏。
十三、调整前轮前束角，确定在调整前束时转向机齿条密封件没有被扭曲，在固定好方向盘情况下，放松转向横拉杆夹紧螺丝，转动转向横拉杆以取得标准数据，两轮之间前束角数据尽可能保持一致，确定横拉杆末端是否直角，然后再拧紧螺丝。
十四、做好以上定位角调整后再试车，路试时需注意车辆行驶时稳定性，操纵性等。
注：路试时如有方向跑偏、发抖等问题，定位角度又符合规格情况下，再依据轮胎之间磨损情况进行换位调整。
四轮定位操作流程
四轮定位操作流程四轮定位是指对车辆的四个轮子进行定位，使其与车辆的几何中心线保持一致，以确保车辆行驶的稳定性和安全性。
四轮定位操作流程包括车辆准备、设备调试、测量定位和调整四个步骤。
下面将为大家详细介绍四轮定位的操作流程。
一、车辆准备。
在进行四轮定位操作之前，首先需要对车辆进行准备。
首先，将车辆停放在平整的地面上，并确保四个轮子都处于正常状态。
其次，要检查车辆的悬挂系统和转向系统是否存在异常，确保没有损坏或松动的零部件。
最后，将车辆内部的额外负载清空，以确保车辆重量稳定。
车辆准备工作完成后，即可进行四轮定位操作。
二、设备调试。
进行四轮定位操作需要使用专业的设备，包括测量仪器和调整工具。
在进行测量之前，需要对这些设备进行调试和校准，以确保其准确性和可靠性。
首先，对测量仪器进行校准，包括激光测距仪、摄像头和传感器等，确保其能够准确地测量车辆的轮胎角度和位置。
其次，对调整工具进行检查和调试，包括千斤顶、螺丝刀和调整螺栓等，确保其能够准确地调整车辆的轮胎角度和位置。
设备调试完成后，即可进行测量和定位操作。
三、测量定位。
在进行四轮定位操作时，首先需要对车辆的四个轮子进行测量，包括前后轮的外倾角、内倾角、前后倾角和横摆角等。
通过测量仪器和调整工具，可以准确地获取这些数据，并进行实时显示和记录。
然后，根据测量结果，对车辆的轮胎角度和位置进行定位，使其与车辆的几何中心线保持一致。
测量定位完成后，即可进行调整操作。
四、调整。
在进行四轮定位操作时，如果发现车辆的轮胎角度和位置与标准值存在偏差，就需要进行调整。
首先，使用调整工具对车辆的轮胎进行调整，包括调整轮胎的外倾角、内倾角、前后倾角和横摆角等，使其达到标准值。
其次，对车辆的悬挂系统和转向系统进行检查和调整，确保其处于正常状态。
调整完成后，再次进行测量定位，确保车辆的轮胎角度和位置已经调整到标准值。
调整完成后，即可结束四轮定位操作。
在进行四轮定位操作时，需要严格按照上述流程进行，确保操作的准确性和可靠性。
简要叙述汽车四轮定位的检测步骤
简要叙述汽车四轮定位的检测步骤汽车四轮定位是对汽车的四个轮胎进行检测和调整，以确保其与车身的角度和位置符合标准。
这对于汽车的行驶稳定性、操控性和轮胎磨损均衡性至关重要。
下面将简要叙述汽车四轮定位的检测步骤。
1. 准备工作在进行汽车四轮定位之前，首先需要准备一些必要的工具和设备。
这包括悬挂系统调整工具、测量仪器（如激光定位仪或传感器）、千斤顶、调整螺栓和钥匙等。
同时，还需要一个平整的地面和足够的空间来进行操作。
2. 轮胎检查在开始四轮定位之前，需要先对汽车的轮胎进行检查。
确保轮胎的气压均匀且符合车辆制造商的建议。
同时，还要检查轮胎的磨损情况，如果有异常磨损或破损，需要及时更换。
3. 调整前悬挂系统四轮定位主要涉及到悬挂系统的调整，因此需要先对前悬挂系统进行调整。
这包括调整前悬挂系统的角度、高度和几何特征。
通过使用调整工具和测量仪器，可以准确地调整前悬挂系统，使其符合标准。
4. 安装测量仪器在调整前悬挂系统之后，需要安装测量仪器来进行四轮定位的测量工作。
测量仪器可以通过激光或传感器等方式来获取车轮的角度和位置信息。
在安装测量仪器时，需要确保其稳定且与车轮保持一定的距离。
5. 进行车轮测量一旦测量仪器安装完毕，就可以进行车轮的测量工作了。
这包括对车轮的角度、倾斜度、距离和平行度等进行测量。
通过测量仪器所提供的数据，可以判断车轮是否偏离了标准范围，并确定是否需要进行调整。
6. 调整后悬挂系统根据测量结果，可以判断出车轮是否需要进行调整。
如果车轮偏离了标准范围，就需要进行后悬挂系统的调整。
后悬挂系统的调整包括对后轮的角度和位置进行调整，以使其与前轮保持平行且符合标准。
7. 调整车轮角度除了悬挂系统的调整外，还需要对车轮的角度进行调整。
这包括对前轮的转向角度和后轮的摆动角度进行调整，以确保车轮与车身的角度符合标准。
这一步骤通常需要使用调整螺栓和钥匙等工具来进行。
8. 再次进行测量在进行调整之后，需要再次进行测量，以确保车轮已经调整到了正确的位置和角度。
四轮定位仪操作规程
四轮定位仪操作规程1. 前言本文档是为了方便使用四轮定位仪的操作者，提供简要的操作规程和注意事项。
在使用四轮定位仪时，请务必按照以下规程操作，确保测试结果的准确性。
2. 操作流程2.1 前期准备•确认车辆轮胎规格、气压、底盘高度等数据，并记录在本子上。
•确认测试区域平整、宽敞，且不会影响测量精度。
•检查四轮定位仪和计算机的电源是否连接正常，开启电源。
2.2 安装测量设备•使用合适的工具，将设备中的传感器缓慢并平稳地放在车辆的四个轮边上，注意定位器和夹具的安装方向及紧固度。
•确保设备都已连接好电源和计算机，以确保测量的准确性。
2.3 进行测试•启动四轮定位仪软件，输入车型和相关参数，选择检测类型。
•根据软件指示，依次按要求将车子停靠在指定位置上。
•按照软件提示，依次进行参数测量，确保数据的准确性。
•在测量完成后，保存数据并生成报告。
2.4 后期处理•查看测量结果，对于偏差过大的数据进行重新测量或调整。
•保存报告和相关记录，并将设备归档。
3. 注意事项•请务必按照操作流程进行测试，并确保操作正确、数据准确。
•在安装设备时，应根据实际情况正确放置传感器和定位器，并注意装配件的安装方向及紧固度。
•进行测试时，请注意测试环境，确保无杂物和震动干扰。
•如果测试结果不准确，请重新测试，并对设备和环境进行检查。
•在完成测试后，请保存数据和相关记录，并将设备安全归档。
4. 总结四轮定位仪是车辆检测的重要设备，能够有效检测车子的动态参数和方向性。
在操作时，请务必仔细操作，并按照要求进行测试。
本文档提供了简单的操作规程和注意事项，希望能够对使用者有所帮助。
四轮定位仪操作规程生产商
四轮定位仪操作规程生产商《四轮定位仪操作规程生产商》一、操作规程1. 操作前准备在使用四轮定位仪进行车辆定位前，操作人员必须进行相关准备工作。
首先，需检查四轮定位仪是否处于正常工作状态，所有相关部件和配件是否完好无损，确保设备可以正常使用。
其次，需要将车辆停放在平整地面上，并确保车身四个轮胎的气压均匀、适宜，以及车身表面干净整洁。
2. 操作流程a. 开启四轮定位仪电源并进行系统自检，确保设备正常工作。
b. 进行车辆定位前，需要将车身四个轮胎安装好对应的传感器，确保传感器安装稳固。
c. 进行车身定位测量，依次进行前后轮的定位操作，确保测量结果准确。
d. 在定位结束后，对测量数据进行分析，进行相应的调整。
3. 操作注意事项a. 在进行车辆定位测量时，需要确保车辆稳定停放，以免影响测量结果。
b. 在操作四轮定位仪时，需要运用专业的操作技能，确保定位结果准确。
c. 在使用四轮定位仪时，需要遵守相关的安全操作规程，保障人身和设备安全。
二、生产商相关信息四轮定位仪是一种高精度的车辆定位测量仪器，是汽车维修和保养领域不可或缺的设备之一。
在选择四轮定位仪的生产商时，需要考虑以下几点：1. 技术实力选择有着强大的技术研发实力和生产能力的生产商，可以保障产品的质量和稳定性。
2. 产品质量需要选择产品质量可靠、稳定性好的生产商，以保障设备长期稳定运行。
3. 售后服务选择有着完善的售后服务体系，对产品提供及时、专业的售后服务的生产商，能够有效保障设备的正常使用。
综上所述，进行四轮定位仪操作时，需要严格按照操作规程进行操作，并选择可靠的生产商，以保障设备的稳定性和可靠性。
四轮定位检测步骤
说明:测量头：R偏心补偿，M确定，+跳入下一步，—返回上一步四轮定位检测步骤1、安装车内和车外三件套。
车辆检查1、用气压表检查气压。
2、使用轮胎花纹深度尺，测量各车轮轮胎的磨损情况。
同一车桥的两侧轮胎深度不超过2mm。
3、检查各车轮轮胎的规格与结构是否相同。
4、目测车辆的高度是否一致。
5、先确定转角盘和后轮的平台的锁销插入孔内。
将车辆停驻到举升平台，解除转向盘锁止后，左右转动方向盘，检查转向盘是否存在空行程。
6、安装方向盘定位装置。
7、举升车辆到适当高度，并做好保险。
8、检查转向横拉杆的衬套，球头是否有松旷现象。
检查悬架下摆臂的衬套、球头是否有松旷现象。
9、二次举升车辆至轮胎最低点距离举升平台约20cm的高度。
10、驻车制动器保持释放状态。
检查车轮轴承是否松旷。
并检查是否存在制动拖滞现象。
11、将四个车轮下的转角盘和平台的锁销拆除安装测定头1、将测定头夹具的下爪卡入车轮轮辋的边缘，旋转测点头夹具的调整手柄，使夹具的上爪插入车轮轮辋的边缘上。
然后旋紧调整手柄，将测定头固定在车轮上。
2、将保险钩拉紧并挂在车轮的辐条孔内。
3、按下测量头后的启动按钮。
测量车轮定位角度1、输入相关车辆资料2、查看测定头水平仪内的气泡是否处于两条黑色刻线的中间位置。
3、用手旋松测定头紧固手柄，然后一手扶住测定头，一手缓慢转动车轮半圈。
(转动车轮时，保持测定头位置不变。
)再次调整气泡处于两条黑色刻线的中间位置。
4、按下按钮，再缓慢转动半圈，按下按钮。
5、旋紧测定头紧固手柄。
（偏心补偿）6、将车辆放在大剪上，确认车身稳定。
进入车内拉起手刹并将制动踏板用专用工具压下。
7、后轮测量头水平测量8、方向盘位置校准，根据屏幕箭头转动方向盘，到位后自动跳出确认字符，将测量头调水平后按确认（M）键。
9、将方向盘向右转动10度，确认水平，向左转动20度，确认水平，再向右转动10(屏幕显示0)度（观察车轮下的转角盘，转动时不可放开方向盘定位器）10、测量结果显示，选择调整项目11、红色数据不合格蓝色数据在正常范围之内。
汽车修理厂四轮定位仪操作规程
汽车修理厂四轮定位仪操作规程
1、工作前先检查机械设备是否完好；
2、将车辆正向平稳驶入举升桥，确定车辆前轮定位于电子转角盘中央位置，然后安装制动器锁，拔下电子转角盘销子；
3、将快速夹紧装置固定在轮圈后，仔细把传感器装入夹紧装置上，调整水平状态；
4、连接传感器和电子转角盘，接通电源，按传感器上的“R”键和键盘上的“C”键；
5、根据屏幕提示，选择相应车型数据开始测量；
6、根据测量数据标准进行调整，必要时使用二次举升装置；
7、调整完毕后，再次测量，如数据不合格，重复调整，直至数值符合标准；
8、卸下设备附件，将车辆平稳驶下举升桥；
9、关闭电源，清洁保养设备，定位放置附件。
- 1 -。
四轮定位仪操作规程5篇
四轮定位仪操作规程5篇1【第1篇】四轮定位仪操作规程1、定位前车辆检查(1)检查车辆悬挂装置、车轮轴承、转向系统等没有不允许存在的间隙和损坏。
(2)一个车轿上的轮胎胎纹深度最多允差2mm。
轮胎充气压力合乎规定。
(3)车辆装备为全装置重量。
2、定位要求(1)将车辆安置在定痊举升器上,车辆应倒入举入器。
车辆中心与举升器和转盘中心重合。
(2)检查、必要时更改车辆规格。
(3)应严格按**显示步骤进行操作,不允许省略。
如应按要求作车轮偏差补偿和轮胎检测。
轮胎检测的有关内容应按要求输入仪器。
(4)各轮定位参数(前束、外倾角)的调整应符合各车型“维修手册”的要求,对检测不符合规定要求的均应进行调整(原车不能调整的除外)。
(5)各定位参数的调整方法应符合各车型“维修手册”的要求。
(6)定位结果应予以保存和打印。
【第2篇】四轮定位仪操作安全规程1、定位前车辆检查(1)检查车辆悬挂装置、车轮轴承、转向系统等没有不允许存在的间隙和损坏。
(2)一个车轿上的轮胎胎纹深度最多允差2mm。
轮胎充气压力合乎规定。
(3)车辆装备为全装置重量。
2、定位要求(1)将车辆安置在定痊举升器上,车辆应倒入举入器。
车辆中心与举升器和转盘中心重合。
(2)检查、必要时更改车辆规格。
(3)应严格按显示步骤进行操作,不允许省略。
如应按要求作车轮偏差补偿和轮胎检测。
轮胎检测的有关内容应按要求输入仪器。
(4)各轮定位参数(前束、外倾角)的调整应符合各车型“维修手册”的要求,对检测不符合规定要求的均应进行调整(原车不能调整的除外)。
(5)各定位参数的调整方法应符合各车型“维修手册”的要求。
(6)定位结果应予以保存和打印。
【第3篇】四轮定位仪实训安全操作规程一、测试前准备1、将汽车驶到举升机上,使前轮正好位于转角盘中心,车停稳后,拉紧手刹以确保车辆不移动和人员安全。
2、四轮定位仪供电电压为交流220v,未经许可不得随意拔插。
二、定位检测1、四轮定位仪的探杆属于精密测试没备,在使用过程中应轻拿轻放,切勿乱扔乱摔。
四轮胎定位仪操作规程
四轮胎定位仪操作规程1. 引言四轮胎定位仪是一种用于测量和调整车辆轮胎角度的设备。
正确使用四轮定位仪可以确保车辆行驶的稳定性和安全性。
本文档旨在介绍四轮胎定位仪的操作规程，以确保正常操作和准确的测量结果。
2. 准备工作在进行四轮胎定位仪的操作之前，需要进行以下准备工作：1.确保车辆停稳并处于平坦的地面上。
2.确保车辆的轮胎气压正常，并符合制造商的建议。
3.检查车辆的悬挂系统和转向组件，确保没有失效或损坏的部件。
4.清理车辆轮胎和轮毂表面，以确保准确的测量结果。
5.校准四轮胎定位仪，按照制造商提供的说明进行操作。
3. 操作步骤按照以下步骤进行四轮胎定位仪的操作：步骤1：安装传感器1.将传感器安装在每个轮胎上，并确保紧固稳固。
2.按照制造商的说明，连接传感器到主控制台。
步骤2：调整车辆位置1.将车辆轮胎停在测量平台上，并确保轮子与测量平台的接触面积最大化。
2.将车辆的驾驶员座位调整到正常驾驶位置，同时确保方向盘处于中心位置。
步骤3：启动四轮胎定位仪1.按照制造商提供的操作指南，启动四轮胎定位仪。
2.等待仪器自检完成，并确保所有传感器和设备正常工作。
步骤4：进行测量1.按照四轮胎定位仪的操作界面，选择所需的测量模式。
2.依次测量车辆的前后轮胎，记录每个轮胎的测量结果。
步骤5：调整角度1.根据测量结果，进行相应的调整。
调整方式可以包括调整轮胎的角度、调整悬挂系统等。
2.在每次调整后重新进行测量，以确保调整的准确性。
4. 注意事项在进行四轮胎定位仪的操作过程中，需要注意以下事项：1.操作人员需熟悉四轮胎定位仪的操作规程和使用说明。
2.在操作过程中，确保安全，避免接触运动部件，避免发生意外伤害。
3.定期检查四轮胎定位仪的传感器和设备，确保其正常工作。
4.使用正确的测量模式和参数，以确保准确的测量结果。
5.在进行调整时，谨慎操作，避免对车辆造成额外损坏。
6.在完成测量和调整后，恢复车辆的正常状态，并进行最终的校准。
四轮定位仪操作规程
四轮定位仪操作规程
《四轮定位仪操作规程》
一、操作前准备
1. 确保车辆处于水平地面上，并且轮胎气压已经调整到标准气压。
2. 清理车辆轮毂及轮胎表面，保证四轮定位仪可以正确安装。
二、安装四轮定位仪
1. 根据车型选择适合的夹具，确保夹具牢固安装在车轮上。
2. 将四轮定位仪安装在车辆的四个轮毂上，确保固定稳固。
三、进行校准
1. 打开四轮定位仪的电源，根据仪器显示的指引操作，确保仪器已经准备好。
2. 使用遥控器控制仪器进行校准，确保所有传感器都能够准确读取车轮的位置。
四、进行定位
1. 将车辆驶入到四轮定位仪显示的工作区域内，确保车辆停放在平稳位置并且轮胎与仪器传感器对齐。
2. 操作四轮定位仪进行定位调整，根据仪器显示的数值进行相应的调整，直到满足标准要求。
五、检查和确认
1. 完成定位调整后，再次检查所有传感器的准确度和连接情况。
2. 确定定位调整已经完成并且符合标准要求，确认后将四轮定
位仪从车辆上卸下。
六、清理和存放
1. 将四轮定位仪上的夹具和传感器清洁干净，妥善存放。
2. 确保四轮定位仪的电源已关闭，并且存放在干燥通风的地方。
以上就是《四轮定位仪操作规程》，希望能够对大家使用四轮定位仪有所帮助。
四轮定位的基本步骤
四轮定位仪操作步骤一、汽车驶入举升机,前轮至转盘中间位置，摆正方向轮，拉紧手刹，用制动杆固定脚刹，同时用垫块固定后轮（上述操作视情况而定）；二、举升机升至检查高度并锁定；三、检查四个车轮的状态（轮胎磨损、胎压、轮辋变形等情况）；四、检查四轮底盘情况，必要时更换变形件和松动件，以确保检测和调整精度；五、二次顶起将前轮置于转盘中心后落下（视情况而定）；六、将夹具和探测头安装在相应的车轮轮辋上（先挂下方两个卡爪，再旋紧螺杆夹紧上方两个卡爪，并用橡胶护套固定）；七、依次检查四个探头是否正常(是否开启、水平)；八、拔出前轮转盘和后轮滑板的固定销；九、打开仪器电脑；十、进入操作画面“主菜单”,鼠标点击检测图标，进入所需界面；十一、点击“车型”，选择被测车辆的厂家、车型、生产年份；十二、获得该车型的标准定位参数；十三、选择检测项目（必要时进行车轮偏心补偿调整）；十四、按屏幕提示，先“使方向处于直行位置至显示绿色”，然后“向右打方向10°至显示绿色”，“再向左打方向10°至显示绿色”，最后“摆正方向至显示绿色”；十五、屏幕显示检测数据（红色为不合格），将相应数据填入检测表格，同时根据该组数据判断本车定位是否合格，如何处理（调整步骤、调整部位、调整方向、零件是否需更换），【在表格下有各种选项】；十六、如需调整,摆正方向盘,用锁定杆锁定方向盘；十七、先调整后轮（外倾角，前束及推力角），后调整前轮（后倾角、内倾角、外倾角、轴距、前束）；调整时可对照显示屏数据，调整到数字变绿为合格。
十八、保存、打印调整数据（本步骤不需做）；十九、举升器降至地面；二十、拆下探测头及夹具，拆下方向盘锁定杆和脚制动杆；二十一、仪器退回至初始界面，检测调整结束。
四轮定位仪操作规程
四轮定位仪操作规程四轮定位仪是一种进行汽车四轮定位的设备，能够检测并确定车轮是否处于正确的位置、角度和平衡状态，帮助车主调整车辆的悬挂、转向、悬挂几何等参数，提高车辆的稳定性、舒适性和安全性。
以下是四轮定位仪的操作规程：一、准备工作：1. 检查四轮定位仪设备是否正常运转，设备电源是否接通，各部件是否完好无损；2. 检查测量仪器的激光线是否正确对准各车轮，如果不正确，需要重新调整；3. 加压气源要充足，保证气源压强不低于压力表所需气压。
二、操作过程：1. 将车辆车轮钉住并挂起，使其不能转动；2. 安装四轮定位仪设备，根据设备说明书操作，确保设备正确放置，并将激光器线缆、传感器线缆、电源线等连接至设备上；3. 选择定位模式：根据车辆类型、车型选择合适的定位模式；4. 输入车辆基本参数：如车辆型号、车轮数量、车轮直径、前后轮距、前后刹车盘直径、后桥小齿轮与差速器齿轮比等；5. 校正传感器数据：在台面平衡时校准传感器零位，保证设备准确读取数据；6. 读取测量数据：点击开始测量，设备自动扫描读取各轮测量数据，自动计算出各车轮角度、轮胎轮廓和自由倾角等参数；7. 查看调整方案：根据车辆型号，设备自动计算出合适的悬挂、转向、悬挂几何等参数调整方案，根据实际情况进行调整；8. 调整车辆悬挂、转向、悬挂几何等参数：运用手工工具进行调整，调整完毕后点击测量，查看调整效果；9. 调整结束，需重新校准零位；10. 拆卸设备并试车：拆卸设备并进行试车，检查车辆各项参数是否符合标准。
三、注意事项：1. 在操作过程中要注意安全，不能站在被测试车辆的下方或直接观察激光线；2. 需要将车辆轮胎气压调至标准值，以保证测量精度；3. 需要保证车辆车轮钉牢、挂起，防止车辆滑动或转动；4. 操作时要根据车辆型号选择合适的定位模式，确保测试数据精准度；5. 调整车辆悬挂、转向、悬挂几何等参数时要进行适当的调整，以保证车辆在驾驶时的稳定性和舒适性；6. 操作完成后要重新校准设备的零位，以保证下一次使用准确可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四轮定位检测的正规操作流程
第一步：症状询问与试车
仔细倾听并记录司机对车辆不适症状的描述。
由定位角度不当所引起的症状，有些是可以通过目视检查就可以发现的，如吃胎；有些则不能直观的看到。
倾听司机的描述是很重要的。
必要时应该去试车以进一步确定可能存在缺陷的大致区域。
在国外，试车的工作一般由店堂经理完成。
店堂经理应服装整洁，因为司机，特别是高档轿车的司机不会喜欢工作服肮脏的人进自己的车辆。
店堂经理应该熟悉四轮定位业务，通过试车应能对车辆故障可能的原因做出大致准确的判断。
第二步：转向和悬挂系统的检查与维护
在询问或试车工作完成之后，下一步要对车辆进行目视检查。
应该建立起这样一种概念：单靠四轮定位自身，并不足以消除转向故障和磨胎问题，还有其它一些影响因素。
在进行四轮定位工作前，应检查所有转向与悬挂部件。
四轮定位技师应建立并遵循一种逐项检查的程序。
通过这一程序技师应能彻底、快速地获取准确分析和判断故障所在信息。
第三步：跑偏故障的定位前工作
如果司机所描述的症状是车辆跑偏，则在定位前应首先确定此种跑偏是否由侧滑引起。
具体的方法为：
1、如果是真空胎（子午胎），将前轮左右两车轮进行互换对调，然后试车。
如果车轮左右对调后跑偏方向朝向对调前的相反方向，可以确定前轮侧滑是影响因素（往往是主要
因素）之一。
解决的办法有两个：办法一：四车轮全面对调，直至找到消除跑偏的组合；或办法二：将前轴两车轮中任一车轮的轮胎拆下，翻面（180o）后再装上。
轮胎翻面后大多数情况下可以大幅度降低侧滑引起的跑偏。
如果效果不明显则建议司机更换新轮胎。
2、如果前轮左右两车轮对调后跑偏方向不变，则对后轴左右车轮重复上述相同过程。
如果后轮对调后跑偏方向仍然不变，可以确定跑偏不是由侧滑造成，必须进行四轮定位测量以进一步找出原因。
第四步：四轮定位测量及结果分析
各厂家定位仪测量方法和操作步骤不尽相同，没有一个统一的模式。
但基本以流程则基本相同：
1、选取正确车型。
2、轮圈补偿（ROC）；目前的实践中，许多四轮定位服务商为了图省事，往往省略了这一步骤。
在省略这一步骤时应该非常小心。
首先必须确认车辆轮圈的状况良好，其次必须仔细检查并确认传感器卡具完全安装到位。
否则，忽略轮圈补偿可能造成0.1o至0.2o 误差。
在某些场合下这是一个很大的误差。
3、测量；读取数据。
4、车辆调整；车辆调整的顺序规则是：先调后轮，再调前轮；后轮先调外倾角后调束角；前轮先调主销后倾角，后调外倾角，再后调束角。
5、打印结果。
我们的重点放在对测量结果的分析上。
在前述“定位角度基本概念”中，已经对一些角度产生偏差后对车辆性能的影响进行了一些介绍，下面我们以症状划分进行总结：
跑偏
造成跑偏的原因归纳起来有：
1、前轮主销后倾角左右不对称，偏差超过0.5o。
车辆朝主销后倾角小的一侧跑偏。
2、前轮外倾角左右不对称，偏差超过0.5o。
车辆朝前轮外倾角正值最大的一侧跑偏。
3、后轮外倾角左右不对称，偏差超过0.5o。
车辆朝后轮外倾角最小的一侧跑偏。
4、根据前后轴的退缩角可以观察到车辆轴距的变化。
前后退缩角之和超过0.2o，就
会出现可感觉到的跑偏，跑偏朝向轴距小的一侧。
另外，四轮定位仪无法测知的跑偏因素还有：
5、侧滑，多数由轮胎引起。
6、胎压不均匀。
7、刹车不对称、打滑。
8、转向助力不平衡。
9、悬挂零件磨损，失调。
由于四轮定位仪无法测知所有跑偏困素，所以有可能从定位仪上看一切正常，但车辆仍然跑偏。
这时就要逐项排查。
