煤矿生产中用PLC控制胶带输送机初探
煤矿生产中用PLC控制胶带输送机初探【摘要】某矿胶带运输系统线路长、岗位多、联络环节多,针对这些特点，该矿采用了plc集中控制系统控制煤矿胶带输送机,从而实现了主煤流系统的集中控制和胶带输送机的安全高效运行，取得了明显的经济效益。
【关键词】胶带输送机；plc；集中控制；工作原理引言某矿由于采区开拓不断延深,井下输煤主要运输工具——强力胶带输送机和各采区胶带输送机需要不断延长,煤流的转载90%是由采区胶带输送机直接转载到主胶带输送机上,这样就形成运输系统线路长、岗位多、联络环节多等特点,人员分散,不利于安全生产和科学管理。
为解决该问题,并根据煤矿运输标准化管理的需要,达到设备安全可靠运行以及减人提效目的,该矿使用plc集中控制系统来控制胶带输送机,该集中控制系统采用kxj-0.25/660/380/127矿用隔爆兼本安型plc,通过集中控制和工业电视相结合,对井下主煤流强力胶带输送机和振动给煤机及煤仓煤位计等相关设施进行监测,实现了主煤流系统的集中控制。
1 系统组成plc集中控制系统由地面控制中心、传输线路、井下分站、相关保护装置等部分组成。
结合该矿的实际要求,本着方便安装的原则,该plc集中控制系统采用西门子s7-300系列plc。
该煤矿公司共有12条胶带和5个煤仓安装了plc控制系统,其中北翼4条胶带和北翼煤仓、南翼5条胶带和南翼1号、南翼2号、南翼3号煤仓、石门2条胶带和石门煤仓外加1条三水平暗斜井胶带。
以南翼5部、南翼4部和南翼3号仓为例,南翼5部胶带输送机和南翼4部胶带输送机以及南翼3号煤仓构成一个小的局部闭环回路,煤仓煤位的高低可以通过人为设置极限值,当煤位达到高或低的极限值时要求必须立刻停止胶带输送机运行。
本着逆煤流开、顺煤流停的设计理念,在胶带与胶带之间可以设置有联锁和单机启动,同时安装胶带的六大保护装置,即堆煤、温度、烟雾、速度、跑偏和自动洒水装置;为了突出该系统的优越性和科技性,增加了对一些重要数据的实时掌握功能,如电动机的电压和电流等,在每部胶带输送机的落煤点设置了工业视频头,该视频头信号采用点对点的光纤模拟量传输方式,能保证现场信号和地面集控人员所看一致。
胶带运输机集中控制系统在煤矿中的应用

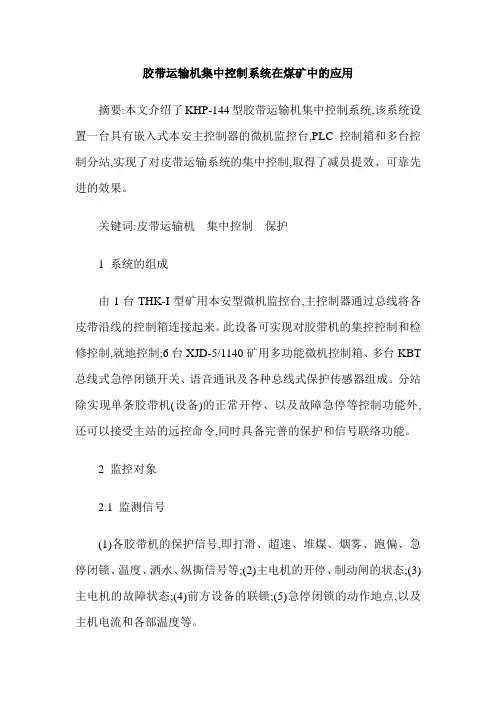

胶带运输机集中控制系统在煤矿中的应用摘要:本文介绍了KHP-144型胶带运输机集中控制系统,该系统设置一台具有嵌入式本安主控制器的微机监控台,PLC控制箱和多台控制分站,实现了对皮带运输系统的集中控制,取得了减员提效、可靠先进的效果。
关键词:皮带运输机集中控制保护1 系统的组成由1台THK-I型矿用本安型微机监控台,主控制器通过总线将各皮带沿线的控制箱连接起来。
此设备可实现对胶带机的集控控制和检修控制,就地控制;6台XJD-5/1140矿用多功能微机控制箱、多台KBT 总线式急停闭锁开关、语音通讯及各种总线式保护传感器组成。
分站除实现单条胶带机(设备)的正常开停、以及故障急停等控制功能外,还可以接受主站的远控命令,同时具备完善的保护和信号联络功能。
2 监控对象2.1 监测信号(1)各胶带机的保护信号,即打滑、超速、堆煤、烟雾、跑偏、急停闭锁、温度、洒水、纵撕信号等;(2)主电机的开停、制动闸的状态;(3)主电机的故障状态;(4)前方设备的联锁;(5)急停闭锁的动作地点,以及主机电流和各部温度等。
2.2 控制信号(1)主电机的开停制动闸的控制、预告控制、洒水控制等;(2)后方胶带机的联锁。
(3)各给煤机的开停。
3 系统技术性能3.1 工作方式;集控、就地、检修A集控:系统具备接收来自主站的起车和停车指令,自动按顺序起动、运行、联锁与保护、停车全过程的控制和监测方式。
b就地:分站将工作方式设置为就地自动控制时,则胶带机(给煤机)的起停直接由XJD-5/1140型微机控制箱控制,该分战不受控制室监控主站的遥控,即不接受主站的控制命令,但仍将各种状态及保护信号传给主站;这样主站仍可监测该分站。
C检修:分站将工作方式设置为检修控制时,则胶带机(给煤机)的起停直接由XJD-5/1140型微机控制箱控制,该分战不受控制室监控主站的遥控,即不接受主站的控制命令,但仍将各种状态及保护信号传给主站;这样主站仍可监测该分站。
综合自动化控制系统在煤矿主运胶带中的应用
Ａｐ ｌ ａ ｉｎ ｏ ｌ ａ ｔｍ ａ ｉ ｎ ｒ ｌＳ ｓｅ ｉ ａ ｎ ＢｅｔＣｏ ｖ ｙ ｒ ｉ ｌ ｅ ｉｓ ｐｉ ｔ ｆＦｕ１ ｕ ｏ ｔ Ｃｏ ｔｏ ｙ ｔｍ ｎ Ｍ ｉ ｌ ｃ ｏ ． ｃ ｎ ｅ ｅ ｎ Ｃｏ ｌ ｒｅ ｉ
为适 应公 司 原煤 产量 增 长 的需 要 ，提 高 主运 系
信号联络装置等设备组成。 １３ 监控 设备 的功能 ．
１３ １ ．． Ｊ４数 据 传 输 接 口 １
井下各条胶带 Ｄ ５控制器 （ Ｌ ）的信号传输 与 ＰＣ 转换设备 ，可将工业控制计算机的控制信号传输到
ＫＤ 控制器 ，也可 将 ＫＤ Ｊ５ Ｊ ５控 制器所检测 到 的各
种设备及传感器信号传输到工业控制计算机上。
１ ３ ３ 矿 用本安 型 可编程 Ｉ Ｄ ．． ＜ ５控 制 器 （ Ｌ ） Ｊ Ｐ Ｃ
该控制器是本系统的控制核心 ，承担本系统的
信号检测 ，各 种设 备 （ 带 主机 、机尾 给煤机 ） 胶
的控制 ， 及胶带机的运行状态和各种保护显示 ，具 有就地、远方控制及连锁 、手动操作选择 。选择就 地、连锁控制可在井下现场实现胶带输送机集中控 制开、停操作。选择远方 、连锁控制可在地面计算 机对井下胶带输送机进行开 、停的远方操作 。
常。从而实现在地面使用工业控制计算机对井下胶 带实行远方监控 。
１ ２ 监控 系统 的组成 ．
控制系统由地面工业控制计算机 、Ｋ Ｊ４数据 Ｊ１ 传输接 口、Ｋ Ｄ Ｊ ５矿 用本质 安全 型可编程 控制器 、
图 ２ 单 台胶 带输送机 控制操作界 面
电源继 电器箱、数据传输 电缆 ，各种保护传感器及
统的原煤运输能 力。２０ ０ ５年初 开始 ，本公 司与煤 科总院常州 自 动化研究所共同合作 ，研制开发 了井 下主运胶带综合 自动化控制系统 ；并在本公司井下 胶带运输 系统中应用 ，实现了煤矿井下胶带运输机 的计算机联锁集 中控制 ，并通过公司内部环网系统 实现了计算机对井下原煤运输过程的监视 。
输煤皮带机与给煤机闭锁控制技术的研究
输煤皮带机与给煤机闭锁控制技术的研究公司3个火车装车仓，每个火车装车仓安装4台给煤机，装车仓距离火车装车站的直线距离为2000m，火车装车仓下的给煤机原设计采用就地控制，实际火车装车时，由于输煤系统故障、装车站设备故障或装车集控员与列车司机配合不到位等原因，时常需急停给煤机；同时，在装车站缓冲仓煤量小的情况下，为实现快速装车，需及时开启给煤机，保证皮带机的输煤量满足装车要求，给煤机就地控制时火车装车集控员与装车仓给煤机司机之间通过对讲机通知给煤机司机及时开停给煤机，由于停哪一台给煤机时通过对讲机进行信息的传输，造成给煤机开停不及时，皮带转速快，装车站缓冲仓满仓，需急停皮带机，由于不能远程控制给煤机，皮带机停机，但给煤机仍继续运行，造成各部皮带机头大量的煤炭堆积，影响安全正常装火车，为此，研究皮带输煤量闭锁控制技术。
1.1项目概况项目主要研究皮带机输煤量控制的信号传输、转换、工业交换等技术，并上传至皮带机远程集控PLC控制系统，通过皮带机集控PLC实现皮带机输煤量的远程控制、皮带机运行与输煤量的闭锁控制。

1.2项目实施过程对项目的可行性进行研究，敷设光缆，安装在给煤机控制室、皮带机集控室分别安装光电转换开关，在皮带机集控室安装工业交换机，并将交换机信号上传至皮带机PLC集控系统。
并对光电转换开关、光缆、工业交换机进行选型、匹配设计。
2 技术总结（一）项目实施的背景及其目的、意义公司3个火车装车仓，每个火车装车仓安装4台给煤机，装车仓距离火车装车站的直线距离为2000m，原火车装车仓下的给煤机采用就地控制，实际火车装车时，由于输煤系统故障、装车站设备故障或装车集控员与列车司机配合不到位等原因，时常需急停给煤机，此时，火车装车储煤仓给煤机仍处于重载运行中，给煤机给煤量大，紧急停皮带机后再停给煤机，有一定的时间间隔，有时由于疏忽未能及时停给煤机，造成大量的煤炭堆积在给煤机落料口的皮带机周围，无法再次启动变频皮带机，需人工清理落煤，职工劳动强度大，延误火车装车，造成铁路部门罚款，为此研究火车储煤仓给煤机与输煤皮带闭锁控制的优化，避免火车装车延时罚款；同时，在装车站缓冲仓煤量小的情况下，为实现快速装车，需及时开启给煤机，保证皮带机的输煤量满足装车要求，给煤机就地控制时火车装车集控员与装车仓给煤机司机之间通过对讲机通知给煤机司机及时开停给煤机，由于停哪一台给煤机时通过对讲机进行信息的传输，造成给煤机开停不及时，皮带转速快，装车站缓冲仓满仓，需急停皮带机，造成各部皮带机头大量的煤炭堆积，影响安全正常装火车，为此，研究火车装车仓给煤机远程控制技术，由装车站集控员根据需要及时远程开停给煤机。
