51单片机指令时间计算

51单片机指令时间计算51单片机作为一种常用的微控制器，广泛应用于各种嵌入式系统中。

在嵌入式系统设计中，了解51单片机指令时间计算是非常重要的，可以帮助我们更好地优化程序，提高系统的运行效率。

本文将围绕51单片机指令时间计算展开讨论，介绍相关的知识和技巧。

一、51单片机指令时间计算的基本概念在51单片机中，每一条指令都需要一定的时间来执行。

这个执行时间可以通过时钟频率来计算。

以一条机器指令所需的时钟周期数来衡量，通常以机器周期（Machine Cycle，MC）来表示。

在51单片机中，一个机器周期由12个时钟周期组成。

因此，我们可以根据时钟频率和指令的机器周期数来计算指令的执行时间。

二、指令执行时间的计算方法1. 单条指令执行时间的计算对于大多数指令来说，它们的执行时间是固定的，可以通过查表得到。

在一些特殊的指令中，执行时间可能会受到一些因素（如访问外部存储器）的影响，需要根据具体的情况进行计算。

2. 循环指令执行时间的计算循环指令是在程序中经常使用的一种指令，它的执行时间与循环次数有关。

如果循环次数已知，可以根据指令执行时间和循环次数来计算循环的总执行时间。

例如，如果一个循环包含5条指令，每条指令执行时间为4个机器周期，循环次数为10次，那么循环的总执行时间为5 * 4 * 10 = 200个机器周期。

3. 中断处理的影响在实际的系统设计中，中断处理是不可避免的。

当发生中断时，CPU会暂停当前的执行，转而处理中断请求。

因此，在计算指令的执行时间时，还需要考虑中断处理的时间。

一般情况下，中断处理的时间是固定的，可以通过查表得到。

三、指令时间计算的应用了解指令的执行时间对于程序的优化非常重要。

在编写程序时，我们可以通过合理地安排指令的顺序和循环的次数，来减少程序的执行时间，提高系统的响应速度。

在实时系统中，我们需要保证任务的及时响应。

通过计算指令的执行时间，我们可以预估系统是否能够满足实时性的要求。

51单片机指令周期,机器周期,时钟周期详解

51单片机指令周期，机器周期，时钟周期详解51单片机有指令周期，机器周期，时钟周期的说法，看似相近，但是又都不太一样，很容易混淆。

还是详细分析一下。

时钟周期：单片机外接的晶振的振荡周期就是时钟周期，时钟周期=振荡周期。

比方说，80C51单片机外接了一个11.0592M的晶体振荡器，那我们就说这个单片机系统的时钟周期是1/11.0592M，这里要注意11.0592M是频率，周期是频率的倒数。

机器周期：单片机执行指令所消耗的最小时间单位。

我们都知道51单片机采用的CISC(复杂指令指令集)，所以有很多条指令，并且各条指令执行的时间也可能不一样(有一样的哦)，但是它们执行的时间必须是机器周期的整数倍，这就是机器周期的意义所在。

8051系列单片机又在这个基础上进行细分，将一个机器周期划分为6个状态周期，也就是S1-S6，每个状态周期又由两个节拍组成，P1和P2，而P1=P2=时钟周期。

这也就是经常说的8051系列单片机的的时钟频率是晶振频率的12分频，或者是1/12，就是这个意思。

现在(截至2012)新的单片机已经能做到不分频了，就是机器周期=时钟周期。

指令周期：指令周期执行某一条指令所消耗的时间，它等于机器周期的整数倍。

传统的80C51单片机的指令周期大多数是单周期指令，也就是指令周期=机器周期，少部分是双周期指令。

现在(截至2012)新的单片机已经能做到不分频了，并且尽量单指令周期，就是指令周期=机器周期=时钟周期。

来看这张8051单片机外部数据，这里ALE和$PSEN$的变化频率已经小于一个机器周期，如果使用C语言模拟这个信号是没有办法做到的一一对应的，所以只能尽量和上面的时序相同，周期延长。

单片机89C51精确延时

单片机89C51精确延时高手从菜鸟忽略作起之（六）一，晶振与周期：89C51晶振频率约为12MHZ。

在此基础上，计论几个与单片机相关的周期概念：时钟周期，状态周期，机器周期，指令周期。

晶振12MHZ,表示1US振动12次，此基础上计算各周期长度。

时钟周期(W sz)：Wsz=1/12=0.083us状态周期(W zt) Wzt=2*Wsz=0.167us机器周期(W jq): Wjq=6*Wzt=1us指令周期(W zl): W zl=n*Wjq(n=1,2,4)二，指令周期汇编指令有单周期指令，双周期指令，四周期指令。

指令时长分别是1US,2US,4US.指令的周期可以查询绘编指令获得，用下面方法进行记忆。

1.四周期指令：MUL,DIV2.双周期指令：与SP,PC相关（见汇编指令周期表）3.单周期指令：其他（见汇编指令周期表）三，单片机时间换算单位1.1秒（S）=1000毫秒（ms）2.1毫秒（ms）=1000微秒（us）3.1微秒（us）=1000纳秒（ns）单片机指令周期是以微秒（US）为基本单位。

四，单片机延时方式1.计时器延时方式：用C/T0,C/T1进行延时。

2.指令消耗延时方式：本篇单片机精确延时主要用第2种方式。

五，纳秒（ns）级延时：由于单片机指令同期是以微秒（US）为基本单位，因此，纳秒级延时，全部不用写延时。

六，微秒（US）级延时：1.单级循环模式：delay_us_1最小值：1+2+2+0+2+1+2+2=12（US）,运行此模式最少需12US，因此12US以下，只能在代码中用指定数目的NOP来精确延时。

最大值：256*2+12-2=522（US）,256最大循环次数，2是指令周期，12是模式耗时，-2是模式耗时中计1个时钟周期。

延时范围：值域F(X)[12,522],变量取值范围[0,255].函数关系：Y=F（x）:y=2x+12，由输入参数得出延时时间。

反函数：Y=F(x):y=1/2x-6:由延时时间，计算输入参数。

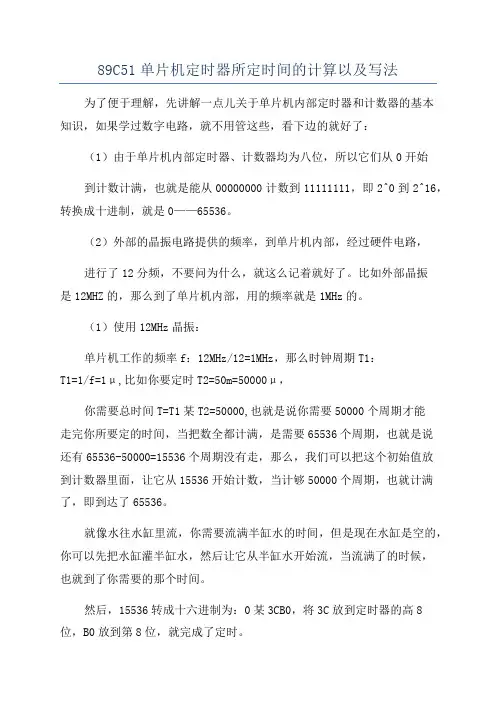

89C51单片机定时器所定时间的计算以及写法

89C51单片机定时器所定时间的计算以及写法为了便于理解，先讲解一点儿关于单片机内部定时器和计数器的基本知识，如果学过数字电路，就不用管这些，看下边的就好了：（1）由于单片机内部定时器、计数器均为八位，所以它们从0开始到计数计满，也就是能从00000000计数到11111111，即2^0到2^16，转换成十进制，就是0——65536。

（2）外部的晶振电路提供的频率，到单片机内部，经过硬件电路，进行了12分频，不要问为什么，就这么记着就好了。

比如外部晶振是12MHZ的，那么到了单片机内部，用的频率就是1MHz的。

（1）使用12MHz晶振：单片机工作的频率f：12MHz/12=1MHz，那么时钟周期T1：T1=1/f=1μ,比如你要定时T2=50m=50000μ，你需要总时间T=T1某T2=50000,也就是说你需要50000个周期才能走完你所要定的时间，当把数全都计满，是需要65536个周期，也就是说还有65536-50000=15536个周期没有走，那么，我们可以把这个初始值放到计数器里面，让它从15536开始计数，当计够50000个周期，也就计满了，即到达了65536。

就像水往水缸里流，你需要流满半缸水的时间，但是现在水缸是空的，你可以先把水缸灌半缸水，然后让它从半缸水开始流，当流满了的时候，也就到了你需要的那个时间。

然后，15536转成十六进制为：0某3CB0，将3C放到定时器的高8位，B0放到第8位，就完成了定时。

我们在写程序赋初始值的时候一般是这么写的，可以参考一下：TH0=0某3C;TL0=0某B0;或者TH0=(65536-50000)/256;TL0=(65536-50000)%6;PS：如果你定时是其他的，可以把根据我上边讲解的，把T=50000换成相应的数值即可。

（2）使用11.0592MHz晶振：单片机工作的频率f：11.0592MHz/12=0.9216MHz，那么时钟周期T1：T1=（1/0.9216）μ,比如你要定时T2=50m=50000μ，那么总时间T=T1某T2=46080个周期才能走完，所以，剩下了65536-46080=19456个周期，只要把定时器的初始值设置为19456就可以了。

单片机的机器周期计算

单片机的机器周期计算
单片机的机器周期计算这幺个最简单的问题，总是忘记，现在干脆给记下来，以后再忘记的话就看一看好了。

1、时钟周期
时钟周期T又称为状态周期，是时序中最小的时间单位。

具体计算就是
1/fosc。

也就是说如果晶振为1MHz，那幺时钟周期就为1us;6MHz的话，就是1/6us。

2、机器周期
机器周期定义为实现特定功能所需的时间，或完成某一规定操作所需的时间，通常由若干时钟周期构成。

具体计算为：时钟周期X cycles。

如果单片机是12周期的话，那幺机器周期就是T乘以12。

假设晶振频率为12M，单片机为12周期的话，那幺机器周期就是1us。

3、指令周期
置零周期是时序中的最大时间单位，定义为执行一条指令所需的时间。

通常，包含一个机器周期的指令成为单周期指令，比如CLR,MOV等等。

包含两个机器周期的指令称为双周期指令。

另外还有4周期指令，比如乘法和除法指令。

时钟周期的计算1

单片机的定时器的周期怎么算？就是比如定时器TF0置1的时间，我的晶振是11。

0592MHz的怎么算还有就是时钟周期，状态周期，机器周期的概念和联系及换算？你的不明白其实就是对于定时器的初值问题，11.0592是始终的晶振，时钟周期就是1/11.0592M 而定时器的周期就是12/11.0592 因为51单片机是12分频的。

还有很多......如果你写的是C的话建议这样写TMOD=0X01// 定时器0方式1TH0=(65535-50000)/256；//因为是16位计数假设晶振为12MHZ 11.0592的是4600多吧，自己算算...TL=(65536-50000)%256;EA=1;ET0=1;TR0=1;主要的计算就是其中的50000 中断一次所需要的时间就是50000乘以刚才所算的定时器的周期（这个是50MS）也就是你说的：就是比如定时器TF0置1的时间中断的时候TF0 要求CPU 中断而引起中断好了12倍的时间周期就是机械周期，（刚才说过是12分频的）时钟周期：时钟周期也称为振荡周期，定义为时钟脉冲的倒数（可以这样来理解，时钟周期就是单片机外接晶振的倒数，例如12M的晶振，它的时间周期就是1/12 us），是计算机中最基本的、最小的时间单位。

在一个时钟周期内，CPU仅完成一个最基本的动作。

对于某种单片机，若采用了1MHZ的时钟频率，则时钟周期为1us；若采用4MHZ的时钟频率，则时钟周期为250us。

由于时钟脉冲是计算机的基本工作脉冲，它控制着计算机的工作节奏（使计算机的每一步都统一到它的步调上来）。

显然，对同一种机型的计算机，时钟频率越高，计算机的工作速度就越快。

8051单片机把一个时钟周期定义为一个节拍（用P表示），二个节拍定义为一个状态周期（用S表示）。

机器周期：在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段，每一阶段完成一项工作。

例如，取指令、存储器读、存储器写等，这每一项工作称为一个基本操作。

单片机中的各周期介绍

晶振与单片机周期单片机工作时，是一条一条地从RoM中取指令，然后一步一步地执行。

单片机访问一次存储器的时间，称之为一个机器周期，这是一个时间基准。

—个机器周期包括12个时钟周期。

如果一个单片机选择了12MHZ晶振，它的时钟周期是1／12us，也是一个晶振周期。

它的一个机器周期是12×(1／12)us，也就是1us。

机器周期不仅对于指令执行有着重要的意义，而且机器周期也是单片机定时器和计数器的时间基准。

例如一个单片机选择了12MHZ 晶振，那么当定时器的数值加1时，实际经过的时间就是1us，这就是单片机的定时原理。

时钟周期时钟周期也称为振荡周期，定义为时钟脉冲的倒数（可以这样来理解，时钟周期就是单片机外接晶振的倒数，例如12M的晶振，它的时间周期就是1/12 us），是计算机中最基本的、最小的时间单位。

在一个时钟周期内，CPU仅完成一个最基本的动作。

对于某种单片机，若采用了1MHZ的时钟频率，则时钟周期为1us；若采用4MHZ的时钟频率，则时钟周期为250ns。

由于时钟脉冲是计算机的基本工作脉冲，它控制着计算机的工作节奏（使计算机的每一步都统一到它的步调上来）。

显然，对同一种机型的计算机，时钟频率越高，计算机的工作速度就越快。

但是，由于不同的计算机硬件电路和器件的不完全相同，所以其所需要的时钟周频率范围也不一定相同。

我们学习的8051单片机的时钟范围是1.2MHz-12MHz。

在8051单片机中把一个时钟周期定义为一个节拍（用P表示），二个节拍定义为一个状态周期（用S表示）。

机器周期在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段，每一阶段完成一项工作。

例如，取指令、存储器读、存储器写等，这每一项工作称为一个基本操作。

完成一个基本操作所需要的时间称为机器周期。

一般情况下，一个机器周期由若干个S周期（状态周期）组成。

8051系列单片机的一个机器周期同6个S周期（状态周期）组成。

51单片机中几个时间周期的概念区分

51单片机中几个时间周期的概念区分时钟周期：时钟周期也叫振荡周期或晶振周期，即晶振的单位时间发出的脉冲数，一般有外部的振晶产生，比如12MHZ=12×10的6次方，即每秒发出12000000个脉冲信号，那么发出一个脉冲的时间就是时钟周期，也就是1/12微秒。

通常也叫做系统时钟周期。

是计算机中最基本的、最小的时间单位。

在8051单片机中把一个时钟周期定义为一个节拍（用P表示），二个节拍定义为一个状态周期（用S表示）。

机器周期：在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段，每一阶段完成一项工作。

例如，取指令、存储器读、存储器写等，这每一项工作称为一个基本操作。

完成一个基本操作所需要的时间称为机器周期。

一般情况下，一个机器周期由若干个S周期（状态周期）组成。

8051系列单片机的一个机器周期同6个S周期（状态周期）组成。

前面已说过一个时钟周期定义为一个节拍（用P表示），二个节拍定义为一个状态周期（用S表示），8051单片机的机器周期由6个状态周期组成，也就是说一个机器周期=6个状态周期=12个时钟周期。

在标准的51单片机中，一般情况下，一个机器周期等于12个时钟周期，也就是机器周期=12*时钟周期，（上面讲到的原因）如果是12MHZ，那么机器周期=1微秒。

单片机工作时，是一条一条地从RoM中取指令，然后一步一步地执行。

单片机访问一次存储器的时间，称之为一个机器周期，这是一个时间基准。

机器周期不仅对于指令执行有着重要的意义，而且机器周期也是单片机定时器和计数器的时间基准。

例如一个单片机选择了12MHZ晶振，那么当定时器的数值加1时，实际经过的时间就是1us，这就是单片机的定时原理。

但是在8051F310中，CIP-51 微控制器内核采用流水线结构，与标准的 8051 结构相比指令执行速度有很大的提高。

在一个标准的 8051 中，除 MUL和 DIV 以外所有指令都需要12 或24 个系统时钟周期，最大系统时钟频率为12-24MHz。

51单片机延时时间计算和延时程序设计

一、关于单片机周期的几个概念时钟周期时钟周期也称为振荡周期，定义为时钟脉冲的倒数（可以这样来理解，时钟周期就是单片机外接晶振的倒数，例如12MHz 的晶振，它的时间周期就是1/12 us），是计算机中最基本的、最小的时间单位。

在一个时钟周期内，CPU仅完成一个最基本的动作。

机器周期完成一个基本操作所需要的时间称为机器周期。

以51 为例,晶振12M，时钟周期（晶振周期）就是（1/12）μs，一个机器周期包含12 个时钟周期，一个机器周期就是1μ s。

指令周期：执行一条指令所需要的时间，一般由若干个机器周期组成。

指令不同，所需的机器周期也不同。

对于一些简单的的单字节指令，在取指令周期中，指令取出到指令寄存器后，立即译码执行，不再需要其它的机器周期。

对于一些比较复杂的指令，例如转移指令、乘法指令，则需要两个或者两个以上的机器周期。

2.延时常用指令的机器周期1.指令含义DJNZ：减 1 条件转移指令这是一组把减 1 与条件转移两种功能结合在一起的指令，共2条。

DJNZ Rn，rel ；Rn←（Rn）-1；若（Rn）=0，则PC←（PC）+2 ；顺序执行；若（Rn）≠ 0，则PC←（PC）+2+rel，转移到rel 所在位置DJNZ direct，rel ；direct ←（direct ）-1；若（direct）= 0，则PC←（PC）+3；顺序执行；若（direct）≠ 0，则PC←（PC）+3+rel，转移到rel 所在位置2.DJNZ Rn,rel 指令详解例：MOV R7，#5DEL:DJNZ R7,DEL; r在el本例中指标号DEL三、51 单片机延时时间的计算方法和延时程序设计1.单层循环由上例可知，当Rn赋值为几，循环就执行几次，上例执行 5 次，因此本例执行的机器周期个数=1（MOV R7，#5）+2（DJNZ R7,DE）L ×5=11，以12MHz的晶振为例，执行时间（延时时间）=机器周期个数×1μs=11μ s，当设定立即数为0 时，循环程序最多执行256 次，即延时时间最多256μ s。

51单片机中的周期

51单片机中的周期
首先明确几个概念：时钟周期、振荡周期、状态周期、机器周期、指令周期1、时钟周期，也称为振荡周期：定义为时钟脉冲的倒数，在单片机中也就等于晶振的倒数。

51 单片机中把一个时钟周期定义为一个节拍（用P 表示），2 个节拍定义为状态周期（用S 表示）
时钟周期是单片机中最小的时间单位。

eg：12M 晶振的单片机，时钟周期=振荡周期=1/12 us。

2、机器周期：定义为完成一项基本操作所需要的时间，称为机器周期。

在计算机中，为了方便管理，把一条指令的执行过程分为若干个阶段，每个阶段去执行一项基本操作。

如：取指令，存储器读，存储器写等。

在51 单片机中1 个机器周期由6 个状态周期组成，也就是12 个时钟周期=12 x 1/12 us =1 us
定义机器周期是因为时钟周期时间太短，根本做不了什么。

3、指令周期：定义为执行一条指令所需的时间。

通常，包含一个机器周期的指令称为单周期指令，比如MOV 指令，CLR 指令等。

包含两个机器周期的指令称为双周期指令。

另外还有四周期指令。

判断指令是单周期指令还是双周期指令，最可靠的是查指令表。

我在网上找到了一个规律总结，
此规律应按照顺序进行判断，前一条原则高于后一条（主要指2～6），按顺。

MSP430单片机的时钟周期和机器周期与指令周期之间的关系解析

MSP430单片机的时钟周期和机器周期与指令周期之间的关系解析时钟简介：时钟周期也称为振荡周期：定义为时钟脉冲的倒数（时钟周期就是直接供内部CPU使用的晶振的倒数，例如12M的晶振，它的时钟周期就是1/12us），是计算机中的最基本的、最小的时间单位。

在一个时钟周期内，CPU仅完成一个最基本的动作。

时钟脉冲是计算机的基本工作脉冲，控制着计算机的工作节奏。

时钟频率越高，工作速度就越快。

机器周期：在计算机中，常把一条指令的执行过程划分为若干个阶段，每一个阶段完成一项工作。

每一项工作称为一个基本操作，完成一个基本操作所需要的时间称为机器周期。

8051系列单片机的一个机器周期由6个S周期（状态周期）组成。

一个S周期=2个时钟周期，所以8051单片机的一个机器周期=6个状态周期=12个时钟周期。

指令周期：执行一条指令所需要的时间，一般由若干个机器周期组成。

指令不同，所需的机器周期也不同。

MSP430单片机上电后，如果不对时钟系统进行设置，默认800 kHz的DCOCLK为MCLK和SMCLK 的时钟源，LFXTl接32768 Hz晶体，工作在低频模式（XTS=O）作为ACLK的时钟源。

CPU的指令周期由MCLK决定，所以默认的指令周期就是1/800 kHz=“1”.25μs。

要得到lμs的指令周期需要调整DCO频率，即MCLK=1 MHz，只需进行如下设置：BCSCTLl=XT20FF+RSEL2;//关闭XT2振荡器，设定DCO频率为1 MHz。

DCOCTL=DCO2//使得单指令周期为lμsMSP430的时钟周期（振荡周期）、机器周期、指令周期之间的关系在430中，一个时钟周期= MCLK晶振的倒数。

如果MCLK是8M，则一个时钟周期为1/8us;一个机器周期= 一个时钟周期，即430每个动作都能完成一个基本操作;一个指令周期= 1～6个机器周期，具体根据具体指令而定。

另：指令长度，只是一个存储单位与时间没有必然关系。

单片机C51延时时间怎样计算

单片机C51延时时间怎样计算计算单片机C51延时时间通常需要考虑以下几个因素：1. 单片机的工作频率：单片机的工作频率决定了每个时钟周期的时长。

时钟周期（T）为1 / 片内晶振频率。

例如，若单片机的晶振频率为11.0592MHz，则时钟周期为1 / 11.0592MHz ≈ 90.52ns。

2. 延时的时间要求：您需要计算的是具体的延时时间，例如1毫秒（ms），10毫秒（ms）等。

有了上述信息，我们可以使用下面的公式来计算延时时间：延时时间（单位：时钟周期）=（目标延时时间（单位：秒）/时钟周期（单位：秒））延时时间（单位：毫秒）=延时时间（单位：时钟周期）×1000下面是一个示例的代码来演示如何计算并实现一个1毫秒的延时：```c#include <reg51.h>//定义时钟周期#define CLOCK_PERIOD 100 // 以纳秒为单位//定义延时函数void delay_ms(unsigned int milliseconds)unsigned int i, j;for (i = 0; i < milliseconds; i++)for (j = 0; j < 120; j++) // 这里的120是根据实际测量得到的，可以根据硬件和软件环境适当微调//每次循环消耗的时间为120*100纳秒≈12微秒//因此，总延时时间为12*1000微秒=1毫秒}}//主函数void mainP1=0x00;//把P1引脚置为低电平while (1)delay_ms(1000); // 1秒的延时P1=~P1;//翻转P1引脚的电平}```上述代码中，我们通过嵌套循环实现了一个1毫秒的延时。

根据实际硬件和软件环境，您可能需要微调内层循环的次数以达到准确的1毫秒延时。

需要注意的是，单片机的延时准确性受到各种因素影响，包括时钟精度、环境温度等。

在实际应用中，如果对延时精度有较高要求，可能需要进一步进行校准或采用其他更精确的延时方式。

8位单片机时钟计算

8位单片机时钟计算摘要：一、单片机时钟计算的重要性二、8 位单片机时钟计算的方法1.基本概念2.计算步骤3.实际应用举例三、单片机时钟计算的注意事项四、总结正文：单片机时钟计算在电子设计中具有重要的地位，尤其在8 位单片机系统中，更需要精确的时钟计算来保证系统的稳定运行。

本文将详细介绍8 位单片机时钟计算的方法、步骤及注意事项。

首先，我们需要了解一些基本概念。

单片机时钟，通常是指单片机系统中的基准时钟，它决定了单片机执行指令的速度。

在实际应用中，单片机时钟还需要考虑其他因素，如：晶振频率、系统时钟、机器周期等。

接下来，我们来探讨8 位单片机时钟计算的方法。

计算过程主要分为以下几个步骤：1.确定晶振频率：晶振频率是单片机时钟计算的基础，通常由硬件设计决定。

常见的晶振频率有1MHz、2MHz、4MHz 等。

2.计算系统时钟：系统时钟是单片机内部时钟与外部晶振频率的比值。

具体的计算公式为：系统时钟= 晶振频率/ 预分频器/ 倍频器。

其中，预分频器和倍频器是单片机内部的寄存器，用于调整系统时钟速度。

3.计算机器周期：机器周期是单片机执行一条指令所需要的时间。

根据8 位单片机的指令集，可以得知机器周期= 晶振频率/ 指令执行速度。

4.计算实际运行速度：实际运行速度是指单片机执行指令的速度，它受到系统时钟、机器周期等因素的影响。

具体的计算公式为：实际运行速度= 系统时钟/ 机器周期。

在实际应用中，我们还需要考虑其他因素，如：指令周期、等待周期等。

为了保证单片机的稳定运行，我们需要根据实际需求，合理选择晶振频率、预分频器和倍频器等参数。

总之，8 位单片机时钟计算是一个复杂的过程，需要充分考虑各种因素。

51单片机汇编延时程序算法详解

51单片机汇编延时程序算法详解
将以12MHZ晶振为例，详细讲解MCS-51单片机中汇编程序延时的精确算法。

指令周期、机器周期与时钟周期
指令周期：CPU执行一条指令所需要的时间称为指令周期，它是以机器周期为单位的，指令不同，所需的机器周期也不同。

时钟周期：也称为振荡周期，一个时钟周期=晶振的倒数。

MCS-51单片机的一个机器周期=6个状态周期=12个时钟周期。

MCS-51单片机的指令有单字节、双字节和三字节的，它们的指令周期不尽相同，一个单周期指令包含一个机器周期，即12个时钟周期，所以一条单周期指令被执行所占时间为12*(1/12000000)=1μs。

扩展阅读：单片机有哪些延时方法详细介绍
程序分析
例1 50ms 延时子程序：
DEL：MOV R7，#200 ①
DEL1：MOV R6，#125 ②
DEL2：DJNZ R6，DEL2 ③
DJNZ R7，DEL1 ④
RET ⑤
精确延时时间为：1+(1*200)+(2*125*200)+(2*200)+2
=(2*125+3)*200+3 ⑥
=50603μs
≈50ms
由⑥整理出公式(只限上述写法)延时时间=(2*内循环+3)*外循环+3 ⑦
详解：DEL这个子程序共有五条指令，现在分别就每一条指令被执行的次数和所耗时间进行分析。

单片机指令周期怎么计算

单片机指令周期怎么计算首先，需要明确几个基本概念：1. 工作频率（Clock Frequency）：单片机运行的频率，通常以赫兹（Hz）为单位表示。

单片机所使用的晶体振荡器决定了工作频率的大小。

2. 机器周期（Machine Cycle）：一般情况下，单片机执行一条指令需要访问内存和执行指令两个步骤，这两个步骤合称为一个机器周期。

3. 时钟周期（Clock Cycle）：在机器周期中，时钟周期是一个最小的时间单位，它是一个周期性的信号变换所需要的时间。

时钟周期通常等于振荡器的振荡周期，即1/工作频率。

计算单片机指令周期的方法如下：1.确定单片机的工作频率。

2.查找单片机的技术手册或数据手册，找到指令的执行时间。

通常，每条指令在手册中都有一个时钟周期数或机器周期数的时间值。

3.计算指令的执行时间。

指令的执行时间等于指令执行的机器周期数乘以一个机器周期的时钟周期数。

例如，如果一个指令执行需要2个机器周期，而每个机器周期需要4个时钟周期，那么这条指令的执行时间就是2×4=8个时钟周期。

4. 计算指令周期。

指令周期等于指令执行时间乘以一个时钟周期的时间。

例如，如果每个时钟周期是20纳秒（ns），那么一个指令周期就是8×20=160纳秒。

需要注意的是，不同的指令在执行时间上可能会有所差异。

有些指令可能需要更多的机器周期或更多的时钟周期来执行，这取决于指令的复杂性和执行过程中是否需要访问外部设备或内存等。

总结起来，单片机指令周期的计算方法包括确定工作频率、查找指令执行时间、计算指令的执行时间和最终计算指令周期。

这样可以帮助开发者预估单片机程序的执行时间，以及进行时序性能分析和优化。

51单片机指令时间计算

51单片机指令时间计算51单片机是一种常用的微控制器，它具有高性能、低功耗、易于编程等优点，被广泛应用于各种嵌入式系统中。

在进行单片机程序设计时，了解指令的执行时间是非常重要的，可以帮助我们合理安排程序的执行顺序，提高系统的效率。

本文将介绍如何计算51单片机指令的时间，并给出一些实例说明。

我们需要知道51单片机的时钟频率。

51单片机通常有两种工作模式：常规模式和双倍模式。

在常规模式下，51单片机的时钟频率为12MHz；在双倍模式下，时钟频率为24MHz。

根据时钟频率，我们可以计算出每个指令的执行时间。

以常规模式为例，时钟频率为12MHz，每个机器周期为1/12MHz=83.3ns。

每个指令的执行时间由指令的机器周期数乘以机器周期得到。

不同的指令有不同的机器周期数，因此它们的执行时间也不同。

以MOV指令为例，MOV指令用于将一个数据从一个寄存器或内存单元复制到另一个寄存器或内存单元。

MOV指令的执行时间为1个机器周期。

因此，在常规模式下，MOV指令的执行时间为83.3ns。

除了MOV指令，51单片机还有许多其他的指令，比如ADD指令、SUB指令、AND指令、OR指令等等。

它们的执行时间也可以通过相同的方法来计算。

每个指令的执行时间都是以机器周期为单位的，因此可以根据时钟频率和机器周期来计算出具体的执行时间。

在程序设计中，我们经常需要通过延时来实现一些功能，比如LED 闪烁、蜂鸣器发声等等。

延时的实现可以通过循环来完成，我们可以根据指令的执行时间来确定循环的次数，从而实现精确的延时。

以延时1秒为例，我们可以先计算出延时1秒所需的机器周期数。

1秒=1000毫秒=1000*1000微秒=1000*1000*1000纳秒。

而每个机器周期为83.3ns，因此延时1秒所需的机器周期数为1000*1000*1000/83.3=11988。

所以，我们可以通过一个循环来实现延时1秒的功能，循环次数为11988。

除了计算指令的执行时间，我们还可以通过其他方法来提高程序的执行效率。

51单片机指令时间计算

51单片机指令时间计算引言：在嵌入式系统中，单片机是一种常用的控制器，而51单片机指令时间计算是评估单片机执行效率的重要指标之一。

本文将详细介绍51单片机指令时间计算的相关内容，包括指令周期、机器周期、时钟周期以及如何计算指令的执行时间。

一、指令周期指令周期是指单片机执行一条指令所需要的时间。

在51单片机中，一个指令周期包括12个机器周期。

每个机器周期的时间为1/12个机器周期。

二、机器周期机器周期是指单片机所需的最小时间单位，由时钟周期决定。

在51单片机中，一个机器周期包括6个时钟周期。

每个时钟周期的时间为1/6个机器周期。

三、时钟周期时钟周期是指单片机内部时钟发生一次跳变所需要的时间。

在51单片机中，时钟周期的时间周期为1/12个机器周期。

四、指令执行时间计算指令执行时间可以通过以下公式计算：指令执行时间 = 指令周期× 时钟周期五、示例计算假设某条指令的指令周期为3个机器周期，时钟周期为1.5个机器周期，则该指令的执行时间计算如下：指令执行时间 = 3个机器周期× 1.5个机器周期 = 4.5个机器周期六、指令执行时间的影响因素1.指令周期的长度：不同的指令周期长度会直接影响指令的执行时间。

指令周期越长，执行时间越长。

2.时钟周期的长度：时钟周期的长度与单片机的工作频率有关。

时钟周期越长，执行时间越长。

3.指令的类型：不同类型的指令可能需要不同的机器周期和时钟周期来执行。

4.指令之间的依赖关系：如果一个指令依赖于前面的指令执行结果，那么它的执行时间将会受到前面指令执行时间的影响。

七、指令执行时间的应用1.性能评估：通过计算指令执行时间，可以评估单片机的性能表现，从而选择合适的单片机。

2.程序优化：了解指令执行时间可以帮助程序员优化程序，提高程序的执行效率。

3.实时系统设计：在实时系统中，需要根据指令执行时间来确定任务的调度策略，以保证系统的实时性。

八、结论51单片机指令时间计算是评估单片机执行效率的重要指标之一，通过计算指令周期、机器周期和时钟周期，可以得到指令的执行时间。

单片机时钟周期的计算

单片机的定时器的周期怎么算？就是比如定时器TF0置1的时间，我的晶振是11。

在一个时钟周期内，CPU仅完成一个最基本的动作。

对于某种单片机，若采用了1MHZ的时钟频率，则时钟周期为1us；若采用4MHZ的时钟频率，则时钟周期为250us。

由于时钟脉冲是计算机的基本工作脉冲，它控制着计算机的工作节奏（使计算机的每一步都统一到它的步调上来）。

显然，对同一种机型的计算机，时钟频率越高，计算机的工作速度就越快。

8051单片机把一个时钟周期定义为一个节拍（用P表示），二个节拍定义为一个状态周期（用S表示）。

机器周期：在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段，每一阶段完成一项工作。

例如，取指令、存储器读、存储器写等，这每一项工作称为一个基本操作。

stm32单片机延迟计算

stm32单片机延迟计算
在STM32单片机中，延迟计算通常涉及到两个方面，延迟时长
的计算和延迟函数的实现。

首先，对于延迟时长的计算，我们需要考虑单片机的时钟频率
和所需的延迟时间。

通常情况下，单片机的时钟频率可以通过内部RC振荡器或外部晶体振荡器来提供。

在确定了时钟频率之后，我们
可以根据所需的延迟时间和时钟频率来计算出所需的时钟周期数。

假设我们需要一个精确的延迟时间，我们可以使用以下公式来计算
所需的时钟周期数：
时钟周期数 = 延迟时间× 时钟频率。

其次，一旦我们知道了所需的时钟周期数，我们可以实现相应
的延迟函数。

在STM32单片机中，延迟函数通常使用循环来实现。

具体来说，我们可以编写一个循环，使其在达到所需的时钟周期数
之前不断执行，从而实现延迟。

需要注意的是，由于单片机的特性，延迟函数的实现需要考虑到编译器优化和指令执行的时间，以确保
延迟时间的准确性。

除了使用循环实现延迟函数外，STM32单片机还提供了一些内置的延迟函数，例如HAL库中的HAL_Delay()函数，可以直接调用这些函数来实现延迟。

总的来说，STM32单片机的延迟计算涉及到时钟频率的确定、时钟周期数的计算以及延迟函数的实现。

通过合理的计算和实现，我们可以实现精确的延迟控制，满足各种应用场景的需求。

单片机th1和tl1的计算方法

单片机th1和tl1的计算方法单片机TH1和TL1的计算方法单片机是一种微型计算机，可用于控制各种电子设备。

在单片机中，TH1和TL1是两个非常重要的寄存器，它们用于计算定时器的计数值。

在本文中，我们将详细介绍TH1和TL1的计算方法。

TH1和TL1分别代表定时器1的高8位和低8位。

在单片机中，定时器用于产生一定时间间隔的脉冲信号。

当计数器的值达到设定的计数值时，定时器会产生一个中断信号，从而触发相应的操作。

为了计算TH1和TL1的值，我们需要知道以下参数：1. 时钟频率：单片机的内部时钟频率，通常以MHz为单位表示。

2. 计时器的计数频率：定时器的计数频率，通常以Hz为单位表示。

3. 计时器的计数值：定时器的计数值，通常以16位二进制数表示。

计算TH1和TL1的方法如下：1. 计算计数频率：计数频率等于时钟频率除以12，即：计数频率 = 时钟频率 / 122. 计算每个计数周期的时间：每个计数周期的时间等于1/计数频率，即：每个计数周期的时间 = 1 / 计数频率3. 计算定时器的计数值：定时器的计数值等于计时器的计数频率乘以所需计时时间，即：定时器的计数值 = 计时器的计数频率 x 所需计时时间4. 将定时器的计数值拆分成TH1和TL1的值：将定时器的计数值拆分成高8位和低8位，分别存储到TH1和TL1中。

TH1 = (定时器的计数值 >> 8) & 0xFFTL1 = 定时器的计数值 & 0xFF其中，">>"表示右移操作，"&"表示按位与操作。

需要注意的是，定时器的计数值应该是一个16位二进制数。

如果计算出的定时器计数值超过了16位的最大值，需要将其分成多个定时器计数值，并在每个定时器中分别设置对应的TH1和TL1值。

计算TH1和TL1的值需要考虑时钟频率、计数频率和所需计时时间等因素。

通过合理的计算方法，可以准确地计算出TH1和TL1的值，从而实现定时器的精确计时功能。
