半导体的生产工艺流程1.晶圆制备：晶圆制备是半导体生产的第一步，通常从硅片开始。
首先，取一块纯度高达99.9999%的单晶硅，然后经过脱氧、精炼、单晶生长和棒状晶圆切割等步骤，制备出硅片。
这些步骤的目的是获得高纯度、无杂质的单晶硅片。
2.晶圆加工：晶圆加工是将硅片加工成具有特定电子器件的过程。
首先，通过化学机械抛光（CMP）去除硅片上的表面缺陷。
然后，利用光刻技术将特定图案投射到硅片上，并使用光刻胶保护未被刻蚀的区域。
接下来，使用等离子刻蚀技术去除未被保护的硅片区域。
这些步骤的目的是在硅片上形成特定的电子器件结构。
3.器件制造：器件制造是将晶圆上的电子器件形成完整的制造流程。
首先，通过高温扩散或离子注入方法向硅片中掺杂特定的杂质，以形成PN结。
然后，使用化学气相沉积技术在硅片表面沉积氧化层，形成绝缘层。
接下来，使用物理气相沉积技术沉积金属薄膜，形成电压、电流等电子元件。
这些步骤的目的是在硅片上形成具有特定功能的电子器件。
4.封装测试：封装测试是将器件封装成实际可使用的电子产品。
首先，将器件倒装到封装盒中，并连接到封装基板上。
然后，通过线缆或焊接技术将封装基板连接到主板或其他电路板上。
接下来，进行电极焊接、塑料封装封装，形成具有特定外形尺寸和保护功能的半导体芯片。
最后，对封装好的半导体芯片进行功能性测试和质量检查，以确保其性能和可靠性。
总结起来，半导体的生产工艺流程包括晶圆制备、晶圆加工、器件制造和封装测试几个主要步骤。
这些步骤的有机组合使得我们能够生产出高性能、高效能的半导体器件，广泛应用于电子产品和信息技术领域。
硅片工艺技术

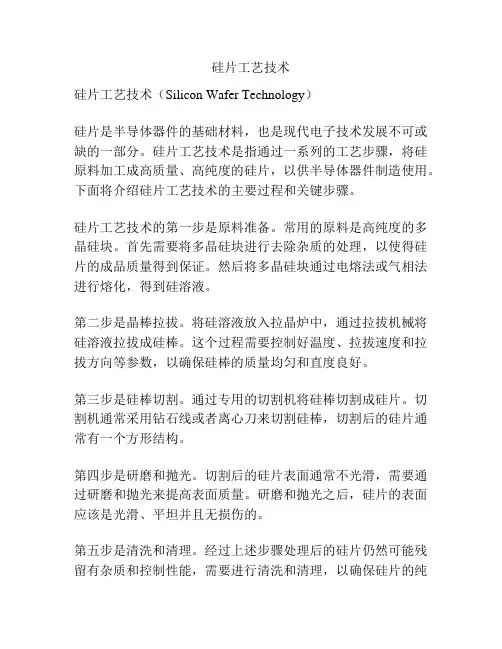

硅片工艺技术硅片工艺技术（Silicon Wafer Technology）硅片是半导体器件的基础材料，也是现代电子技术发展不可或缺的一部分。
硅片工艺技术是指通过一系列的工艺步骤，将硅原料加工成高质量、高纯度的硅片，以供半导体器件制造使用。
下面将介绍硅片工艺技术的主要过程和关键步骤。
硅片工艺技术的第一步是原料准备。
常用的原料是高纯度的多晶硅块。
首先需要将多晶硅块进行去除杂质的处理，以使得硅片的成品质量得到保证。
然后将多晶硅块通过电熔法或气相法进行熔化，得到硅溶液。
第二步是晶棒拉拔。
将硅溶液放入拉晶炉中，通过拉拔机械将硅溶液拉拔成硅棒。
这个过程需要控制好温度、拉拔速度和拉拔方向等参数，以确保硅棒的质量均匀和直度良好。
第三步是硅棒切割。
通过专用的切割机将硅棒切割成硅片。
切割机通常采用钻石线或者离心刀来切割硅棒，切割后的硅片通常有一个方形结构。
第四步是研磨和抛光。
切割后的硅片表面通常不光滑，需要通过研磨和抛光来提高表面质量。
研磨和抛光之后，硅片的表面应该是光滑、平坦并且无损伤的。
第五步是清洗和清理。
经过上述步骤处理后的硅片仍然可能残留有杂质和控制性能，需要进行清洗和清理，以确保硅片的纯净度和电气性能。
第六步是检验和排序。
经过工艺处理后的硅片需要经过严格的检验和测试，以确保其质量符合标准。
合格的硅片会按照不同的参数进行分类和排序，以供不同种类的半导体器件制造使用。
总结来说，硅片工艺技术是一门与发达电子技术密切相关的高技术工艺。
通过一系列的步骤和控制参数，将硅原料加工成高质量的硅片。
硅片作为半导体器件的基础材料，其质量和性能直接影响着半导体器件的品质和性能。
随着电子技术的不断发展，硅片工艺技术也在不断提高和创新，以满足不断增长的电子市场需求。
硅片生产工艺流程及注意要点
硅片生产工艺流程及注意要点简介硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。
期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。
除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。
硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。
工艺过程综述硅片加工过程包括许多步骤。
所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。
硅片加工的主要的步骤如表1.1的典型流程所示。
工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。
在以下的章节中，每一步骤都会得到详细介绍。
表1.1 硅片加工过程步骤1.切片2.激光标识3.倒角4.磨片5.腐蚀6.背损伤7.边缘镜面抛光8.预热清洗9.抵抗稳定——退火10.背封11.粘片12.抛光13.检查前清洗14.外观检查15.金属清洗16.擦片17.激光检查18.包装/货运切片（class 500k）硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。
这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。
为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。
切片过程定义了平整度可以基本上适合器件的制备。
切片过程中有两种主要方式——内圆切割和线切割。
这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。
切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。
硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。
在这清除和清洗过程中，很重要的一点就是保持硅片的顺序，因为这时它们还没有被标识区分。
激光标识(Class 500k)在晶棒被切割成一片片硅片之后，硅片会被用激光刻上标识。
