桥梁悬臂挂篮施工技术的控制要点分析
桥梁工程中的挂篮施工技术要点解析
桥梁工程中的挂篮施工技术要点解析摘要：随着社会的发展，在建的大跨度桥梁越来越多。
相对于传统的桥梁，大跨度桥梁的施工难度更大，悬臂浇注法为我们的工作提供了一种有效的手段，而挂篮施工技术更是获得了广泛的应用。
关键词：桥梁挂篮施工技术要点1挂篮施工技术概述挂篮属于悬臂施工过程中的一个重要设备，它包括桁架式、型钢式、斜拉式以及混合式这四种。
[1]一般来说，挂篮主要包括承重结构、锚固装置、悬吊系统、工作平台以及走行系统这几个部分组成。
在实际施工过程中，由于挂篮不仅对新浇混凝土重量起到承受的作用，还要作为支撑模板、提供张拉及灌浆的场地。
因此，它不仅在刚度及稳定性上有较高的要求，而且为了方便调整标高，挂篮还要做到自重较小，这样可以便于移动。
2工程实例2.1 工程概述本实例中，大跨度桥梁全长650m，桥型的布置是5×40m+（75+125+75）m+4×40m。
主桥上构结构为三跨预应力混凝土连续刚构桥。
单幅箱梁底度7m，顶面宽度14.43m，箱梁的高度由0# 的 6.8m 变为合拢段的2.5m。
悬浇T 构两侧各有16 个悬浇段，跨中及边跨合龙段长2m。
2.2 上部结构施工方案主桥上结构采用挂篮悬臂浇注法，拟投入四套挂篮，分左右幅每T 构一套。
对于0# 及1# 块挂篮，由于支撑长度不足，因此为了方便拼装挂篮，在其墩上搭设托架进行浇注。
托架的设计过程中要对弹性和非弹性形变进行计算，而且托架除了符合承重要求之外，还要具备一定刚度。
对于墩上构箱梁，则分为16 个箱段，其中2# 到16# 块使用挂篮对称悬臂浇注法施工。
2.3 挂篮设计挂篮设计主要分为主桁架、立柱、斜拉带、吊挂系统、模板系统以及行走系统这几部分组成。
其中，主桁架对底篮起到承重的作用，其后上横梁使用的是工字钢，前上横梁的中间部位利用工字钢重叠加焊组合。
立柱是将工字钢安置于主桁支点和后横梁的交接位置，在每个挂篮中安装两根组成三角形受力结构。
桥梁施工安全控制措施—挂篮悬臂施工安全要点
悬浇施工的挂篮
0#块支架
合拢段吊架
挂篮悬臂施工安全要点
2.挂篮制作加工完成后应进行试拼装。现场组拼后，应检查验收，并应按最大施工组合荷载 的1.2倍做荷载试验,试验合格后才能投入使用。
采用预制块预压
采用沙袋预压
挂篮悬臂施工安全要点
3.后锚扁担梁精轧钢应拧出螺母 3cm 以上，并应进行双螺帽安全设置，同时防止精轧螺 纹钢受弯折。
挂篮悬臂施工安全要点
6.挂篮的安装、行走、使用及拆除过程均系高空作业，因此一定要按照规定采取相应安全措 施，对所有作业人员进行安全教育，并随时进行安全检查。 加强高空作业安全防护，高空 作业人员必须系安全带，所有临边部位均要按照国标要求设置高度不小于1.2m的围护栏杆 并挂网防护；上下爬梯需固定牢固，边侧设置扶手并挂网防护；所有作业人员要佩戴安全帽。
挂篮悬臂施工安全要点
11.浇筑合拢段混凝土时，在悬臂端顶加压重，随浇筑过程，卸载荷载时应自上而下进行。 撤出压重时，应注意安全，防止砸伤。
总结
挂篮悬臂施工安全要点
挂篮悬臂施工简介 挂篮悬臂施工安全要点
CONTENTS
1 挂篮悬臂施工简介 2 挂篮悬臂施工安全要点
01 挂篮悬臂施工简介 PART ONE
挂篮悬臂施工简介
挂篮施工又称为悬臂浇筑施工。挂篮是一个能沿梁顶滑动或滚动的承重系统，其锚固悬挂在 已施工梁段上，在挂篮上可进行下一梁段的各项作业，完成一个节段的循环后，挂篮即可前 移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。
挂篮悬臂施工简介
挂篮由走行系统、锚固系统、承重系统（主桁架）、悬吊系统、模板系统五大部分组成。
桁架系统
走行系统
挂 篮 的 基
本
桥梁挂篮悬臂施工及线性控制措施的探讨
桥梁挂篮悬臂施工及线性控制措施的探讨随着我国科学技术的不断进步，挂篮悬臂技术在大跨度桥梁施工中得到了大量地应用。
作为悬臂浇筑法施工的重要设备，挂篮在施工中具有重要作用。
在大中跨径桥梁施工中，往往选用悬臂浇筑的方式进行作业，挂篮主要由主桁架系统、模板系统、悬吊系统、锚固系统及低篮等组合而成。
基于此，为提高桥梁挂篮悬臂施工质量，必须加大施工管理力度，规范施工工序，做好线性控制工作，只有这样才能充分实现桥梁工程的经济效益和社会效益。
一、桥梁挂篮悬臂施工关键工序的控制要点1、制作挂篮通常情况下，挂篮主要是在加工厂制作完成的，在加工制作中，应确保其结构、尺寸、材质等满足设计和质量标准要求。
在制作完成后，还应对挂篮的构件等进行超声波焊缝检测，减少挂篮的非弹性变形。
测取挂篮自身的弹性变形和非弹性弯形值，供悬灌梁段立模时参考。
2、现场安装在安装之前，要先对用钢枕准确调整和安装滑道的位置，与此同时应采用锚固筋加以固定。
之后要在滑道上安装前滑板与后钩板，以及主桁片与连接的杆件等。
在安装完成之后，要开始进行底模板系统、侧模板系统的安装，最后再安装内模板。
在实际安装完成以后，还应对锚固的可靠性进行严格的审查。
3、预压试验在桥梁悬臂挂篮施工中，如果采用的为新挂蓝，则需要对主桁架等构件进行单独的预压试验，从而确保其性能满足施工要求，避免非弹性变形的引发安全事故。
除此之外，在挂篮安装完成后还要进行荷载试验，通常情况下，荷载应为最大节段重量的1.0-1.5倍。
在荷载试验的过程中，应全面分析和记录挂篮的加载状况及变形状况等，确定合理的立模标高，保证箱梁线性。
4、挂篮行走及移位在桥梁挂篮悬臂施工中必须先张拉、预压梁内的钢筋，再拆除模板。
拆除底模后，外滑梁用锚杆在主构架侧面进行锚固，吊架时后托梁用倒链在侧面进行悬挂。
将于最长混凝土块相同长度的轨道铺设在混凝土浇筑好的位置，并和原有轨道进行焊接，确保其轨道的整体性。
在移动挂蓝的过程中，将滑梁需要的吊点扣架及时在顶板预留孔位置进行安装，进而增加桥梁结构的稳定性及提高其强度。
悬臂挂篮施工安全控制要点
悬臂挂篮施工安全控制要点挂篮施工在桥梁建设中得到广泛应用，但因制作和施工缺少法定的规范和技术标准，导致施工过程中事故频发。
本文针对目前市场主要使用的挂篮结构和形式，分析挂篮施工存在的优缺点及施工过程中应采取的安全措施，从工艺和施工过程管理上防范生产安全事故的发生。
标签：桥梁、挂篮施工、安全控制要点引言作为悬臂浇筑法施工中一种主要的施工技术，挂篮施工技术不需大型吊机和架设支架，具有无压重、拼制简单、方便和结构轻便、前移和装拆方便、具有较强的可重复利用性、受力后变形小等优点，因此在桥梁建设工程中得到了广泛地应用。
鉴于此，本文着重阐述了挂篮的组成及挂篮施工技术的特点，提出安全管理控制措施，旨在预防挂篮施工安全生产事故。
1、挂篮的种类挂篮是悬臂施工中的主要设备，按结构形式可分为桁架式挂篮（包括平弦无平衡重式、菱形、弓弦式等）、斜拉式（包括三角形斜拉式和预应力斜拉式）、型钢式及混合式等。
其中以三角形及菱形等型钢桁架式挂篮因其结构简单、受力合理及一次移动到位等优势受到广泛欢迎。
2、挂篮施工特点所谓挂篮施工，是指浇筑较大跨径的悬臂梁桥时，采用挂篮方法，就地分段悬臂作业。
它不需要架设支架和不使用大型吊机。
挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。
挂篮施工的主要特点：①能承受梁段自重及施工荷载；②刚度大，变形小；③结构轻巧，便于前移；④适应范围大，底模架便于升降，适应不同的梁高。
3、挂篮主要组成部分3.1主构架主构架位于箱梁顶部腹板上方，是挂篮主要受力部件。
在悬浇施工阶段主要承受混凝土重量和施工荷载，在挂篮行走阶段主要承受模板重量。
横向是由兩片主桁组成，单片主桁由下弦杆、上弦杆、斜杆、立柱和斜拉钢带构成，横向桁式联接而成。
3.2提吊系统提吊系统包括前后吊杆、内外滑梁及千斤顶等，是结构的传力部分。
吊杆吊住底模板前后端，是一个主要受力机构，吊杆可通过螺旋式千斤顶调整高度；它的作用是将底模平台自重及其上部荷载传递到主构架和己浇筑梁段的顶板上。

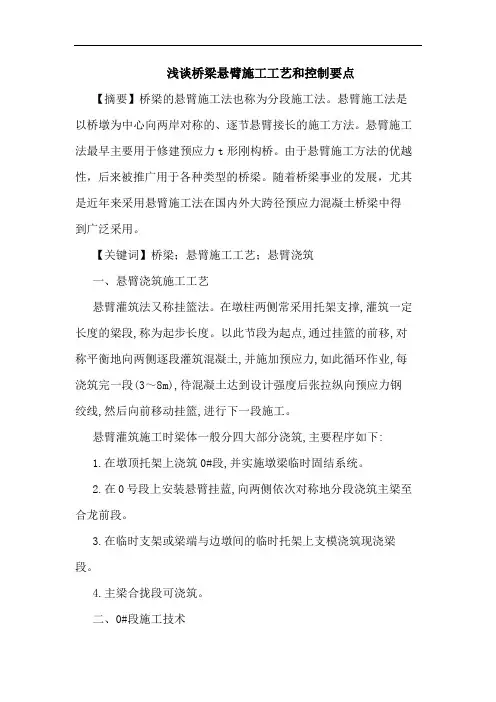

桥梁悬臂施工工艺和控制要点
浅谈桥梁悬臂施工工艺和控制要点【摘要】桥梁的悬臂施工法也称为分段施工法。
悬臂施工法是以桥墩为中心向两岸对称的、逐节悬臂接长的施工方法。
悬臂施工法最早主要用于修建预应力t形刚构桥。
由于悬臂施工方法的优越性，后来被推广用于各种类型的桥梁。
随着桥梁事业的发展，尤其是近年来采用悬臂施工法在国内外大跨径预应力混凝土桥梁中得到广泛采用。
【关键词】桥梁；悬臂施工工艺；悬臂浇筑一、悬臂浇筑施工工艺悬臂灌筑法又称挂篮法。
在墩柱两侧常采用托架支撑,灌筑一定长度的梁段,称为起步长度。
以此节段为起点,通过挂篮的前移,对称平衡地向两侧逐段灌筑混凝土,并施加预应力,如此循环作业,每浇筑完一段(3～8m),待混凝土达到设计强度后张拉纵向预应力钢绞线,然后向前移动挂篮,进行下一段施工。
悬臂灌筑施工时梁体一般分四大部分浇筑,主要程序如下:1.在墩顶托架上浇筑0#段,并实施墩梁临时固结系统。
2.在0号段上安装悬臂挂蓝,向两侧依次对称地分段浇筑主梁至合龙前段。
3.在临时支架或梁端与边墩间的临时托架上支模浇筑现浇梁段。
4.主梁合拢段可浇筑。
二、0#段施工技术在各梁段中,0#段的纵向预应力束根数最多,普通钢筋密布,管道纵横,构造复杂,施工难度极大,是梁段施工的关键。
1.墩身施工完成后,在矩形空心墩墩壁之间底托采用20mm厚的钢板,钢板横向间距1.0m,在钢板上安装横担工字钢后,纵向铺设工字钢,间距0.5m,在工字钢上安装木排架,在木排架上铺设0#段底模。
2.支架拼装好以后,采用砂袋法或水箱加水进行预压,预压荷载按0#段混凝土重量及其它相关施工荷载总重量的1.25倍考虑。
3.0#段施工时,根据安装挂篮需求,预留好各种预留孔道及预埋筋,以便挂篮拼装时能准确就位。
4.0#段钢筋及管道密集,钢束管道位置采用定位钢筋网片固定,定位钢筋网片牢固地焊在钢筋骨架上,定位钢筋网片间距为0.5m,并且定位钢筋网片所焊的钢筋骨架与水平钢筋采用点焊,防止管道位置移动。
悬臂梁挂篮施工安全控制要点及安全技术措施
悬臂梁挂篮施工安全控制要点及安全技术措施一、工程管理方面1.建立安全管理责任制度：明确各级管理人员的安全责任，制定相关的安全工作制度和操作规程，并严格执行。
2.安全技术交底：在施工前，对参与施工的人员进行安全技术交底，明确工作内容、施工方法和注意事项，确保施工人员理解并掌握相关安全知识。
3.做好现场交底和签订安全施工责任书：施工前对施工人员进行现场技术交底，说明工艺要求和安全注意事项，并让施工人员签订安全施工责任书，确保施工人员对施工安全负责。
4.安全防护设施的设置：悬臂梁挂篮施工现场应设置安全防护网、围栏和警示标志等设施，保护施工现场的安全。
5.定期组织安全培训和安全检查：定期组织安全培训，提高施工人员的安全意识和安全技能，同时定期进行安全检查，及时发现和纠正安全问题。
二、施工工艺方面1.悬臂梁挂篮的搭建：悬臂梁挂篮施工前需要保证悬臂梁的稳定可靠，悬臂梁的搭设应符合设计要求，同时应结合实际情况采取合理的支撑和固定措施。
2.篮子的安装与使用：悬臂梁挂篮篮子的安装应符合相关安全标准，且安装后需经过静载试验和动载试验，确保安全可靠。
在使用过程中，要根据使用情况，进行定期检查和维修。
3.施工人员的安全防护：施工人员应穿戴合格的安全防护用品，如安全帽、安全带、防滑鞋等，且要经过专业培训并获得上岗证书方可上岗。
4.防止坠落和物品掉落：在施工过程中，要加强对材料和工具的管理，确保不会掉落到地面或者对下方人员造成伤害。
三、操作规范方面1.熟悉操作规程：施工人员应熟悉悬臂梁挂篮的操作规程，了解其性能和使用方法，掌握正确的操作技巧。
2.严格执行安全操作规范：施工人员要严格按照操作规范进行操作，不可超负荷使用悬臂梁挂篮，不可随意对其进行改装或拆卸。
3.紧急情况应急预案：施工单位应制定紧急情况的应急预案，明确各类事故的应急处理措施和责任人员，确保在发生意外时能做出正确的反应。
4.施工现场纪律：施工现场要维持良好的纪律，严禁在悬臂梁挂篮上吸烟、喧哗等行为，保证施工现场的安全秩序。
桥梁悬臂施工挂篮操作要点控制
桥梁悬臂施工挂篮操作要点控制[摘要]文章从挂篮的组成、挂篮操作流程简要阐述了挂篮施工每个操作步骤的主要控制要点[关键词]桥梁悬臂；挂篮组成；控制点引言挂篮是悬臂施工中的主要设备，挂篮具有自重轻、结构简单、坚固稳定、前移和装拆方便、具有较强的可重复利用性，受力后变形小，可提供较大施工作业面，底模架便于升降，适应不同的梁高,利于钢筋模板施工操作的特点。
目前随着大跨度连续梁的增多，挂篮应用日益普遍，下面就型钢式挂篮施工要点控制进行简要阐述。
1.挂篮的组成挂篮主要由主桁架系统、底篮平台、吊杆系统、行走及锚固系统和模板系统五部分组成。
现就菱形挂篮介绍其主要构造：1.1 主桁架系统菱形主桁架由中竖杆及菱形桁架组成，两片主桁架竖杆之间用桁架联结，桁架外延部分水平杆为后上横梁，仅用于升降或走行挂篮时承担底篮后横梁传来荷载。
两片主桁架主纵梁前上端安装前上横梁，用于各工况下承担前下横梁传来的竖向荷载。
1.2 底篮平台底篮平台由前下横梁、后下横梁、底纵梁、底模组成。
前、后下横梁一般采用双拼工字钢，纵梁一般采用单工字钢，纵梁与前、后下横梁栓接固定，纵梁上铺设底模。
1.3 吊杆系统底篮平台由前后吊杆吊挂。
前吊杆承担梁段现浇施工荷载，并可用千斤顶升降挂篮，布设在后横梁两端的后吊杆（梁外侧），主要用于升降和走行挂篮，只承担挂篮自重荷载，此两种吊杆采用Q345B钢板带或φ32精轧螺纹钢；布设在腹板外侧和底板中部的吊杆，上端锚固于已浇混凝土梁段底板和翼板上，主要承担梁段现浇施工荷载，采用φ32精轧螺纹钢。
1.4 行走及锚固系统挂篮行走体系主要由滑道、滑板、后走行轮和顶推（或牵引）千斤顶组成。
走行轨道位于主桁架下，由两根工字钢组成，用扁担梁和腹板竖向精轧螺纹钢筋锚固于腹板顶面。
前支点滑板安装于主桁架竖杆处主梁下，后走行轮安装于主桁架尾部，挂篮行走时，前滑板处走行轨承受压力，后走行轮双轮钩在轨道上翼板下，轨道对走行轮形成反压来保证挂篮整体平衡。
2024年挂篮施工安全控制要点（三篇）
2024年挂篮施工安全控制要点1、挂篮施工应遵守下列规定(1)施工前，制定安全技术措施；挂篮组拼后，要进行全面检查，并做静载试验。
(2)在墩上进行零号块施工并以斜拉托架做施工平台时，在平台边缘处，应设安全防护设施。
(3)检查墩身预埋件和斜拉钢带的位置及坚固程度，是否符合设计要求。
(4)拼装过程安全检查：在进行每道拼装工序时，检查所有连接螺栓、连接销、连接杆件的连接情况。
钢结构件的焊接情况，开口销是否穿上，是否开口等情况。
(5)拼装完毕整体安全检查：检查连接螺栓、连接销、连接杆件、限位开口销是否存在漏装件，漏开口现象。
钢结构件的焊接是否存在漏焊现象，是否有裂纹等。
(6)挂篮施工过程的安全防护：加强挂篮周边的安全防护，检查底篮四周工作平台，检查工作平台与挂篮的连接情况，焊接部分必须牢实可靠，螺栓连接部分必须拧紧。
并在四周挂上安全网，挂篮临空面挂上安全网，确保施工人员安全。
(7)底篮设二级防护，在底篮下面挂上铁丝网，与挂蓝连接成整体，防止物件从高空落下2、双层作业时，操作人员必须严守各自岗位职责，并应防止铁件工具掉落等。
3、挂篮拼装及悬臂组装中，危险性较大，在高处作业时，应设置安全网，满铺脚手板，设置临时护栏。
操作人员必须按规定佩用安全防护用品。
4、挂篮使用时，应经常检查后锚固筋、千斤顶、手拉葫芦、张拉平台及保险绳等是否完好可靠。
底模标高调整时，应设专人统一指挥。
作业人员脚下应铺设稳固的脚手板，身系安全带。
5、挂篮在安装、行走及使用中，应严格控制荷载，防止过大的冲击、震动。
如需在挂篮上另行增加设施（如防雨棚、防寒棚等），不得损坏挂篮结构及改变其受力形式。
6、在底模荡移前，必须详细检查挂篮位置、后端压重及后吊杆安装情况是否符合要求。
应先将上横梁两个吊带与底模下横梁连接好，确认安全后，方可荡移。
7、浇筑混凝土时，挂篮桁架后端，应锚固在已完成的梁段上。
8、挂篮施工时还应注意以下几项：⑴挂篮的安装、行走、混凝土入模及拆除过程均系高空作业，必须有安全护栏、护网，使作业在安全封闭环境下进行。
悬臂挂篮施工安全控制要点
悬臂挂篮施工安全控制要点【摘要】挂篮施工在桥梁跨铁路或公路施工中日益得到广泛应用，但挂篮制作和施工过程中缺乏合理的规范要求和相关的技术标准，从而导致施工过程安全风险隐患众多。
本文针对目前挂篮的结构形式，重点分析挂篮施工过程中工装和工艺上的优缺点，从而在施工中过程中更有效的防范安全事故发生。
【关键词】桥梁、挂篮施工、安全控制要点引言挂篮浇筑方法是悬臂浇筑法施工中一项重要的工艺技术，它不要求采用大功率吊机和模板，具备无压重、拼制简易、构造轻便、前移和装拆简便、可重复利用性强、承载后变化小等优势，因此在桥梁建设中得到了广泛的应用。
本文旨在深入探讨挂篮的结构特征及其建筑施工方法，并提出有效的安全管理控制措施，以期有效防止挂篮实施过程中发生安全事故。
1挂篮的种类挂篮是悬臂施工中一种重要的设备，它可以根据形式分成桁架子、斜拉式、型钢式和混合式。
其中以斜拉式和桁架菱形挂篮因其构造简洁、承载力合理、一次性移动等优点，得到了普遍的应用。
2挂篮施工特点所谓挂篮浇筑是一种简便有效的施工方式，它可以在现场分段方式悬臂作业，不要求架设支撑和大型吊机，而且具备构件轻、拼制简易便捷，特别适用于浇筑较大跨径的悬臂梁桥。
挂篮施工技术具备多项优势：①能够承担梁段自重及建筑负荷；②具备较高的刚性和变化小；③构造轻盈，易于前移；④适用性广泛，底模架可以轻松移动，可以满足各种梁高的要求。
3挂篮主要组成部分3.1主构架箱梁顶端腹板上方的主构架是挂篮的重要承载部位，它不仅承担水泥自重和建筑负荷，还要承担钢筋自重，而且横向桁式联接也是必不可少的由两片主桁组成，由下弦杆、上弦杆、斜杆、立柱和斜拉钢带组成，以确保挂篮的稳定性和安全性。
3.2提吊系统提吊系统由前后吊杆、内外滑梁和千斤顶组成，它们共同承担着传力的重任。
吊杆用来支撑底模板的前后端，可以利用螺旋式千斤顶调节标高，将底模平台的自重及其上部荷载转移到主框架和己完成梁段的顶部上，从而实现结构的稳定性和安全性。
桥梁工程悬臂挂篮施工监理控制要点简析
３ ． ２ ． ４ 钢 筋 工程 控 制 要 点
拼装 挂 蓝并 进行 压载 试验 、变 形监 控 监理
严 格 按 照 图纸 认 真 核 实 钢 筋 的 数 量 、 规格 、 长度 、 间距 ： 重 点 检 查 锚
旁站
理椅
、
垫 板处钢筋 的绑扎质量 ， 位 置和数量必须要 符合设 计要求 ， 特 别是 锚垫
－ ４ ｊ 混凝 土配 比试 验 ⑨ 挂 蓝拼 装 、合 龙段 专题 方案
①清 孔 ② 水泥浆 ｝ 啵 、配 台 比 ＠压 浆 次序
④抽 真 空 、灌浆压 力
（ ２ ） 加 载 重量 按 １ ＃块 重 量 １ ． １ 倍 要 求 模拟 加 载 ， 加载值按 ６ ０ ％、 ８ ０ ％、 １ ０ ０ ％￣ 级控 制 ， 分 别采 集 数据 ， 并形成报 告。
（ １ ） 挂篮预压 采用液压千斤 顶反压 的方式进 行 ， 千 斤 顶 与 底 模 之 间
孔 道 压絮 控制 （ 真 空压 絮 ）
① 审查 工、料 、机 判 位情 况
设置型钢 ， 千斤顶落于型钢上， 保证 挂 篮整 体 受 力 ：
监理
＠设备的检查和标定
⑨ 审棱施 工 工艺 和方 案验 算
１ 概 述
随着我 国公路建设 的发展 ， 公路建设 的标 准和等级不 断提高 ， 桥梁 建设规模不断的扩大， 尤其南方地区 山岭纵横 ， 河道 交错， 桥梁工程 占公 路 建 设 里 程 的 比例 越 来 越 大 ， 促使桥 梁的整体建设水平和施工工艺都有 了极大 的发展 ， 悬臂挂篮施工技术 得到了广泛的应用 。悬臂挂篮施工技 术主要应用在跨 山谷、 江河 、 航道 及既有公路、 铁路等大跨径桥梁工程 当 中， 并且 已经形成 了较为完善施工工艺技术， 提高了施工的效率。
悬臂挂篮施工安全控制要点
悬臂挂篮施工安全控制要点1、什么是挂篮挂篮是悬臂施工中的主要设备，按结构形式可分为桁架式（包括平弦无平衡重式、菱形、三角形、弓弦式等)、斜拉式(包括三角斜拉式和预应力斜拉式)、型钢式及混合式4种。
根据混凝土悬臂施工工艺要求及设计图纸对挂篮的要求，综合比较各种形式挂篮特点、重量、采用钢材类型、施工工艺等，经过研究，全长15.49公里的京津城轨北京环线特大线决定采用菱形挂篮，菱形挂篮结构简洁、受力明确、拆装锚固方便，完全不占用路面，无须中断主辅路交通，依靠“挂篮”的移动，让现场浇筑的混凝土桥身在“挂篮”中产生，施工人员每次浇筑2-4米长，桥体硬化并达到足够的强度后，液压装置将把挂篮向前推进，然后再浇筑新的一段桥体。
这种施工法在北京市桥梁建设中属首次采用。
由三博公司自行设计制作的菱形挂篮主要组成部分：主桁架、悬吊系统、锚固系统、行走系统、底模板。
挂篮设计原则：自重轻、结构简单、坚固稳定、前移和装拆方便、具有较强的可重复利用性，受力后变形小等特点，并且挂篮下空间充足，可提供较大施工作业面，利于钢筋模板施工操作挂篮施工图2、挂篮施工特点、作用所谓挂篮施工，是指浇筑较大跨径的悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。
它不需要架设支架和不使用大型吊机。
挂篮施工较其他方法，具有结构轻1拼制简单方便1无压重等优点。
湖州工程采用的挂篮，单只总重56．6吨(不含侧模、蕊模)，可一次浇筑跨径4米、重量为125吨的钢筋砼箱梁。
该挂篮在厂内进行制作，现场安装后进行预压，经过检查挂篮的安全性和检测导梁挠度，即可立箱梁的模板1绑扎钢筋1安装波纹管、浇筑政。
每浇完一对梁段，就进行预应力铺固，然后向前移动挂篮，进行下一段箱梁的浇筑，直到悬臂端为止。
挂篮施工的主要特点1、能承受梁段自重及施工荷载：2、刚度大，变形小；3、结构轻巧，便于前移；4、适应范围大，底模架便于升降，适应不同的梁高。
3、挂篮组成部分及管理六要点3．1．双导梁系统：要掌握整体稳定性。
公路桥梁挂篮施工技术分析及质量控制_2
公路桥梁挂篮施工技术分析及质量控制发布时间：2022-11-28T08:54:22.602Z 来源：《中国科技信息》2022年15期8月作者：邹龙颜代科游振邦[导读] 目前，我国桥梁交通取得了长足的进步，许多施工单位开始重视桥梁的施工。
在桥梁施工过程中，邹龙颜代科游振邦中交第二航务工程局有限公司湖北武汉 430000 摘要：目前，我国桥梁交通取得了长足的进步，许多施工单位开始重视桥梁的施工。
在桥梁施工过程中，当部分路段处于河流与公路交汇处或穿越河谷时，采用原有的一些施工方法已不能满足桥梁施工的需要，必须采用新的施工技术。
挂篮施工技术以其优越性在桥梁施工中得到广泛应用。
这项技术不需要太多的设备和高科技成本。
因此，对该技术进行深入的研究和分析，对我国桥梁建设起到非常重要的作用，促进我国桥梁建设的更好发展。
关键词：公路桥梁；挂篮施工技术；质量控制引言挂篮施工是桥梁施工的重要组成部分，其目的是保证桥梁施工全过程的混凝土浇筑质量。
挂篮主要由行走系统、下挂篮、挂篮形式及主要支撑系统组成。
挂篮应满足施工过程中拆卸简单易行的功能要求。
此外，由于混凝土的荷载，挂篮必须具有一定的承载力。
在一般桥梁结构施工前，应设计和制定挂篮施工规则，计算和验证挂篮的稳定性和适当的强度参数。
1挂篮施工技术的应用基础根据不同的结构特点，用于灌浆的张拉预应力箱梁可分为全支撑浇筑和挂篮施工浇筑。
在任何情况下都不得使用挂篮施工方法，只能在特殊情况下使用。
在大型桥梁施工中，采用挂篮可以在不增加造价的前提下有效缩短工期。
对于小型桥梁和铁路的施工，挂篮施工需要较长的施工时间，导致施工周期长，增加了施工成本。
在这种情况下，施工不需要挂篮或其他施工技术。
因此，挂篮施工技术在桥梁施工中的应用取决于工程规模和工程实际情况。
当桥梁施工与河道施工发生冲突时，河道不能停止，可采用挂篮法解决施工中出现的情况。
当沿线交通拥挤时，不得采用挂篮施工工艺。
在交通繁忙的地方有很多人和车辆，因此通常有必要避免制造此类部件。
挂篮施工悬臂浇筑质量控制要点有哪些？
挂篮施工悬臂浇筑质量控制要点有哪些？
1、挂篮重量不大于设计规定，一般设计重量应为最重悬浇梁段重量的0.3～0.5倍左右。
2、施工单位必须对挂篮进行验算，设计、监理单位必须严格复核，确保挂篮的刚度和抗倾覆系数达到如下设计要求：挂篮最大变形2。
3、挂篮拼装后，必须对挂篮进行加载试验，试验荷载不得小于1.2倍最大设计荷载，最大级加载试验时间不得小于最大设计荷载浇注时间，一般要求不小于24小时。
4、挂篮两端必须对称施工，施工荷载(含挂篮自重)不允许超过设计施工荷载的重量，以保证根据荷载计算各节段施工预留拱度并与设计预留拱度统一，保证箱梁线性和应力变化与设计相符。
5、砼施工时，严格按照先底板，后腹板，再顶板，先前端、后尾端的原则浇筑。
6、施工过程中必须进行挠度观测，施工前依据预留拱度值预留每节箱梁预留拱度，在两端底板浇筑完成后重新调整，砼浇完毕后、张拉完毕后，详细记录挠度数据做为下一块段预留拱度计算依据。
——文章来源网络，仅供个人学习参考。
挂篮施工安全控制要点
挂篮施工安全控制要点主要包括施工前、施工中和施工后的安全控制措施。
下面是一份2000字的挂篮施工安全控制要点：一、施工前的安全控制要点1. 建立安全管理制度：明确施工过程中的安全责任、安全控制措施和安全标准，制定相关规章制度，并进行培训和教育，确保所有工作人员了解并遵守安全措施。
2. 开展安全技术交底：向工作人员进行安全技术交底，详细说明施工过程中的危险源、风险控制和应急处理等信息，确保所有人员具备必要的安全知识。
3. 挂篮的选择和检查：挂篮应选择符合标准要求，并进行检查，确保挂篮的结构牢固、材料可靠、使用寿命符合要求。
4. 挂篮设备的安装和固定：挂篮设备的安装和固定要符合相关规范要求，确保挂篮设备牢固稳定，避免出现倾斜或脱落等安全隐患。
5. 挂篮的防护措施：在挂篮上设置安全防护装置，如护栏、防护网等，用以保护工作人员的安全，防止人员从挂篮上坠落。
6. 施工现场的准备和清理：施工现场要做好准备工作，清除地面上可能存在的障碍物，并设置明显的安全警示标志，确保施工环境整洁有序，防止发生意外事故。
二、施工中的安全控制要点7. 工作人员的防护措施：所有工作人员必须佩戴符合要求的个人防护装备，如安全帽、安全带、防护眼镜、防护鞋等，严禁穿拖鞋、裸露上身等不符合安全要求的行为。
8. 操作规程的制定与执行：制定挂篮操作规程，明确操作流程、操作规定和操作注意事项，保证操作人员按照规程操作，减少操作风险。
9. 挂篮的使用限制和安全操作要求：对挂篮使用的限制和相关安全操作要求进行明确，避免超载、超员、越界等不安全行为，同时对工作人员进行安全操作培训和交底。
10. 停电、限电措施：在发生停电或限电时，必须停止挂篮施工操作，确保人员安全。
11. 天气情况的监测：定期监测天气情况，特别是强风、雷雨等恶劣天气的发生，及时采取措施，如暂停使用挂篮等，保证人员安全。
12. 施工现场的巡视和检查：定期对施工现场进行巡视和检查，发现安全隐患及时进行处理，保持施工环境的安全和整洁。
挂篮悬臂浇筑作业安全关键控制点管理要求
挂篮悬臂浇筑作业安全关键控制点管理要求挂篮悬臂浇筑作业是在建筑施工中常见的高空作业方式之一，它的特点是作业空间较大，作业高度较高，存在许多安全隐患，因此需要对其进行关键控制点的管理。
以下是挂篮悬臂浇筑作业安全关键控制点管理要求的详细内容：一、施工准备环节1.车辆运输：运输过程中，需要做好对挂篮的固定，以确保运输过程安全。
2.人员准备：施工前应对参与施工人员进行专项安全培训，确保其具备相关操作技能和能够防范作业风险。
3.场地准备：在施工前需对施工场地进行详细的勘测，确保能够承受挂篮悬臂浇筑的重量和挂篮移动时的稳定性。
4.材料准备：施工前应检查所有使用的配件、工具是否完好以及施工所需水泥、砂石、钢筋等物料是否满足质量标准。
二、上吊和悬挂作业环节1.挂篮操作：悬挂前，需进行安全检查和测试，确保挂篮的稳定性和操作的正常。
2.悬挂点：挂篮的悬挂点应做好固定工作，并使用足够的吊钩和安全绳，防止发生滑动或倾斜。
3.高低电缆：在悬挂作业前，高低导线应做好隔离和接地，以避免施工人员触电事故。
4.安全绳索：悬挂作业中，应使用标准的安全绳索，对挂篮进行固定，确保施工人员的安全。
三、作业进行环节1.施工人员着装：施工人员应着装符合作业标准的安全鞋、手套以及安全带等安全装备。
2.指令传达：在挂篮作业前、中、后期，所有相关人员应按照工作程序分工指令传达，以确保作业的高效率和安全性。
3.洒水降尘：在作业现场应进行水洒降尘，防止施工现场的粉尘影响作业人员。
4.灌浆密实：施工过程中需进行灌浆密实作业，防止施工中的材料漏洒，影响安全，同时防止外部噪音影响周围环境。
四、作业结束及收尾环节1.施工结束：施工结束后，应检查挂篮悬臂浇筑的质量和安全性，以确保施工质量。
2.设备回收：回收挂篮时，应注意吊装设备的安全和整体稳定性。
3.场地清理：施工现场整理干净，及时清理杂物和物料，确保作业场地的卫生和生态环保。
挂篮悬臂浇筑作业是一项危险性较高的高空作业，其作业机具和操作过程也必须做好安全管理。
连续梁采用挂篮施工安全控制要点
连续梁采用挂篮施工安全控制要点连续梁是一种常用的桥梁结构，采用挂篮施工是常见的悬臂梁施工方式。
挂篮施工时，为了确保工人的安全，需要进行一系列的安全控制措施。
以下是连续梁挂篮施工安全控制的要点。
1.环境安全控制：在挂篮施工之前，需要对施工区域进行安全评估，确保周围环境安全。
需要清除施工区域的障碍物，并将周围的交通做好疏导工作，避免施工区域附近的车辆和行人进入。
2.挂篮材料和设备安全控制：挂篮作为施工平台，需要符合一定的安全标准。
挂篮材料和设备要经过质量检测，确保工作平台牢固可靠，承载力满足要求。
挂篮的安装、拆卸和移动需要专业的操作人员进行，并配备安全用具。
3.上下层挂篮安全控制：连续梁挂篮施工一般有上下两层挂篮，上层挂篮用于主梁的混凝土浇筑，下层挂篮用于模板安装和辅助结构的施工。
要求上下层挂篮之间有足够的安全距离，以确保工人的安全。
4.安全教育和培训：对从事挂篮施工的工人进行安全教育和培训，提高其安全意识和操作技能。
工人需要了解挂篮施工的危险性和注意事项，并掌握正确的操作方法，提高对意外事故的应急能力。
5.定期检查和维护：对挂篮进行定期检查和维护，确保其安全可靠。
包括检查挂篮的各个部位是否有松动、磨损等情况，并及时进行修复或更换。
6.安全防护设施：对挂篮施工现场进行安全防护设施的设置，包括警示标志、防护栏杆、安全网等。
确保工人在挂篮上进行作业时，有足够的防护，有效避免人员从高处坠落的风险。
7.临边作业保护：挂篮施工时，工人需在高处进行作业，需要特别注意临边作业保护。
对高处作业的工人进行临边作业培训，使用安全索具和安全带进行固定，确保工人在作业过程中不会意外坠落。
8.紧急救援措施：在挂篮施工现场设立紧急救援措施，包括设置避难点、急救箱和应急救援人员。
同时，要求工人掌握基本的急救知识和技能，以及正确的自救和互救方法。
9.监督和管理：挂篮施工过程中，需要有专业的监督和管理人员进行现场指导和管理工作。
及时发现施工中的安全问题，并采取相应的措施进行处理，确保整个施工过程的安全进行。
桥梁施工中悬臂挂篮的技术要点分析
桥梁施工中悬臂挂篮的技术要点分析近年来多发的“豆腐渣”工程很大一部分是由于使用技术应用不科学导致的，在桥梁悬臂挂篮施工中，施工技术要点的掌握在某种程度上对工程质量起到了决定性的作用，因此，保证悬臂挂篮施工技术的有效性是质量控制过程中的重中之重。
本文首先概述了桥梁施工中的悬臂挂篮施工技术，其次分析了相应的技术要点，最后就施工中的注意事项进行了探讨，旨在提高悬臂挂篮技术水平，从而更好的推动我国的桥梁事业发展。
标签：桥梁工程；悬梁挂篮施工；技术要点前言悬臂挂篮技术作为一种常见的技术形式在现阶段的桥梁施工中受到了广泛的关注，保证悬臂挂篮的质量控制工作是确保桥梁工程安全性和稳定性的关键环节，在实际桥梁工程施工中占有十分重要的地位，对于整个桥梁施工进度和桥梁施工效率都有关键影响。
1悬臂挂篮施工技术概述在桥梁尤其是大跨度桥梁连续施工中，挂篮悬臂施工凭借其施工机具少、施工不受跨度影响、经济效益高等优点在桥梁施工中占有较大比重。
对于桥梁挂篮，一般由以下几个部分组成：工作平台、轨道系统、锚固系统以及悬吊和承重系统等。
对于桥梁建设，挂篮所起的作用主要是支撑模板，并承受模筑混凝土重量，因此挂篮需要有足够的强度与刚度，并且能够移动灵活，便于调整。
悬臂挂篮在施工中的工作原理主要为利用以施工完成的箱梁上精轧螺纹钢筋作为锚固系统，锚固在主桁架之上，并进行混凝土的浇筑，模板内浇筑的混凝土通过支点与挂篮的后锚固系统相平衡从而进行悬臂施工。
挂篮在行走过程中，需要利用千斤顶进行锚固转换，将锚固力传递给后锚小车，因此在竖向应力作用下，使得轨道得以锚固，进而保证结构的稳定性。
施工人员可以通过手拉葫芦对挂篮进行移动调整，可根据具体的施工质量控制标准调整挂篮，使其移动到位，并进行安装，为桥梁悬臂施工创造优良条件。
2桥梁施工中悬臂挂篮技术的要点控制2.1确定设计参数在工程进行之前，需要通过严谨的计算和实地考察确定桥梁的各种参数，保证设计的桥梁能够满足实际的使用要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁悬臂挂篮施工技术的控制要点分析
发表时间：2017-05-05T16:00:18.997Z 来源：《基层建设》2017年3期作者：杨庆
[导读] 挂篮悬臂施工是桥梁施工中一种比较重要的施工方法，它有着结构轻巧、操作方便等优势，因此能在一定程度上减少使用大型吊机的麻烦。
中国葛洲坝集团第五工程有限公司湖北省宜昌市 443000
关键词：桥梁；施工；悬臂挂篮技术
引言
挂篮悬臂施工是桥梁施工中一种比较重要的施工方法，它有着结构轻巧、操作方便等优势，因此能在一定程度上减少使用大型吊机的麻烦。
在桥梁的实际施工过程中，虽然悬臂挂篮的技术已经比较成熟，但是挂篮一般采用高距离进行施工，并且结构相对复杂，因此要加强施工技术控制，保证施工的顺利完成。
1 桥梁施工中悬臂挂篮技术原理
挂篮悬臂施工技术施工组织将主梁分成多个节段，先施工墩台顶部0号块，然后利用可以自由移动的挂篮作为施工平台及承重结构，在其上进行钢筋安装、混凝土浇筑、施加预应力等作业，沿跨径方向对称、逐段施工，最终在跨中处合拢。
悬臂挂篮施工技术的主要施工设备是一对可移动的挂篮，灵活、简捷、可操作性强、跨越能力大，从而省去使用大型吊运设备的麻烦，因而广泛应用于连续梁、T型刚构等大跨度、施工条件差的桥梁的建设中。
在进行实际的施工过程中采取挂篮悬臂浇筑施工技术，可以就节段进行悬臂作业，完成一段桥梁的浇筑以后，进行预应力固定铺设，然后再向前进行挂篮的移动，完成下一个节段的浇筑工作。
这种浇筑方式不仅施工更加的简便，同时也能有效提升施工的进度。
由于整个工作完成挂篮需要在悬臂上进行，悬臂需要担任操作平台，同时也是重要的承重结构，因此在进行挂篮的设计过程中要求稳定性和承重性更高，同时在运行的过程中要足够的轻巧，尽量减少重量，从而保证施工的稳定性和安全性。
2 桥梁悬臂挂篮施工技术的控制要点
2.1挂篮制作与安装
挂篮作为悬臂挂篮的施工作业平台及承重结构，其制作与安装的质量对桥梁的施工质量、施工安全起到决定性作用。
挂篮制作前，应结合桥梁主要设计参数、主梁分段情况等，对挂篮进行设计，挂篮设计应满足轻巧、稳定性强以及强度高等要求，并对设计图纸进行全面细致复核，以确保挂篮的结构、选材等满足工作性、安全性、经济性等相关要求。
选购挂篮制作材料时，应严把材料关，确保材料符合相关质量标准，从源头保证挂篮制作质量。
挂篮安装应在主梁0#块达到设计的混凝土强度值、弹性模量值、龄期等相关要求后进行，并严格按照设计方案制定的流程和顺序安装。
另外，安装过程应注意安全问题，施工人员一要做好挂篮安全监测工作；二要在挂篮周围设置可靠的安全防护设施，以避免高空物品坠落造成人员伤亡。
挂篮安装完成后，应对挂篮的可靠性、安全性等进行检验，合格后方可投入使用。
2.2预压实验
一是，预压准备。
对挂篮进行预压准备，是确定前后梁与后压系统是否处于平衡状态，防止两边的不均衡造成挂篮位置的错位。
常用的方法是常规锚固定方法，来固定前后梁和后压系统，保证其处在均衡受力的状态下，保证挂篮的施工能够均衡。
因为，如果两者若是出现不稳定，挂篮工作便会出现不稳定的现象，这会导致工程的不稳定与不安全。
二是，预压过程。
对预压工作的具体实施环节可以分为若干个小部分来进行，部分的划分根据挂篮的承载力，承载力越高就会划分为越多的等级。
预压的过程要在重量同等的状况下两边同时进行，以保证预压过程的准确性。
若工程需要挂设新挂篮，便要实行预压实验，对主梁以及其他梁柱进行预压实验，确定其承载力，防止超载造成梁柱挤压或变形。
施工记录人员要严格对测试的重量进行记录，确定其临界值，保证后续工作能顺利开展。
2.3混凝土浇筑
混凝土浇筑前，施工人员应重视对钢筋、波纹管、锚头等重要材料的检验，包括其数量、质量、安装位置等。
锚具、夹具和连接器的搬运、存放过程应该注意对其进行合理保护，防止预应力材料发生污染、锈蚀、损伤等。
此外，该桥梁工程浇筑施工方案的设计，必须考虑到挂篮悬臂浇筑技术应用的条件以及工程的实际需求，尽量避免现场温度、湿度等各方面因素对其强度产生不利影响。
挂篮浇筑混凝土时应该从前部开始，从悬臂端部向悬臂根部顺序进行，以防止挂篮前端下挠而引起已浇筑混凝土的开裂，同时还能够防止新旧混凝土在浇筑时接触产生缝隙。
预应力束管道的浇筑，必须在浇筑之前在管内放置一根硬塑料管，避免管道被破坏。
避免波纹管道在振捣混凝土时上浮，若一旦管道上浮会产生在管道法相的预应力张力，严重时可能会造成混凝土的破碎，引起严重的事故；箱梁浇筑完成后需马上对管道进行检查，查看是否有堵管现象。
其次，悬臂挂篮施工技术中，挂篮是主要的施工设备，具有高支撑力的优势，可作为钢筋混凝土施工的移动作业平台，灵活、便捷。
应注重该桥梁工程模板的安装和挂篮移动过程，在其浇筑工作开始之前，应及时完成内模板的安装调试工作，一般来说，浇筑施工的工期约为10天，待浇筑的桥梁混凝土达到一定强度且完成预应力张拉施工后，方可进行模板的脱模及挂篮移动工作。
2.4合拢施工
合拢施工是桥梁工程施工的重要环节，因此，必须保证合拢效果达标，这样才能提高桥梁运行的整体质量和安全性。
合龙段的施工方法一般会采用吊架法对合拢段进行施工，同时为了简化和方便操作，直接采用侧模、底模和吊杆，将吊杆的中间部分拆除，这样有利于挂篮前端精确的进入临近部分的悬臂端，到达指定的位置后，使用吊杆把挂篮挂于梁体的两端上。
合拢顺序按先边跨后中跨进行。
合拢施工过程应科学合理地进行压重、卸重，以避免混凝土开裂和保证合拢精度。
压重、卸重分别与边、中跨合拢段浇筑混凝土同步等量地进行。
边跨合拢过程中，随边跨合拢段混凝土浇筑同步等量对两个中跨端进行加载压重，以避免中跨端上挠，最终加载重量为1/2边跨合拢段重量。
中跨合拢过程中，浇筑中跨合拢段混凝土同步卸除两个中跨端的压重。
合拢段施工应格外注意混凝土开裂问题。
合拢段混凝土一般采用高一个强度等级的微膨胀混凝土，以加强新旧混凝土的结合。
另外，合拢段施工时间一般选在一天中气温较低、温度变化较小的午夜前后，以最大限度防止温度变化引起混凝土开裂。
焊接的过程要迅速，焊接时不断用水来对混凝土进行降温，避免高温对混凝土造成破坏，在合拢时，可以将劲性骨架的一段固定住，另一端在合拢之前再焊接，这样大大缩短了合拢时间。
桥梁施工与体系转换的最关键的环节就是合拢，而合拢施工则需要满足受力的转台，确保形成合力的梁体线形，在最大的程度上提高合拢施工的精准度。
在连续梁成桥设计的过程当中，负弯矩的预应力筋是支撑点，发挥着受力作用。
使用悬臂挂篮技术在桥梁施工中，可
以使各个T结构的梁体都能够到达负弯矩受力的状态，但是T结构的梁体也会进行合拢，并且逐渐转化成桥状态的正负弯矩交替的形式，也就是连续梁的体系转换。
结束语
综上所述，在桥梁工程施工过程中，悬臂挂篮技术是桥梁工程施工中非常重要的一项施工工艺，在桥梁工程中应用悬臂挂篮进行施工一方面可以保证桥梁工程的施工质量，另一方面可以提高桥梁施工的安全性。
在进行施工时，为了保证桥梁工程的施工质量，需要做好基础施工，将各个工序控制好，努力提升我国桥梁基础建设水平，促进我国公路桥梁事业的发展。
参考文献
[1]贺晓强.桥梁挂篮悬臂施工技术分析[J].交通建设与管理.2014(23) .
[2]张海龙.桥梁挂篮悬臂施工技术分析[J].四川水泥.2010(06) .
[3]谢国云.简析桥梁挂篮悬臂施工法[J].中国西部科技.2012(01) .
[4]王琦.挂篮悬臂浇筑施工技术在桥梁施工中的应用研究[J].江西建材.2014(23).。
