浩然雕刻机MACH3系列使用说明书

浩然雕刻机使用说明书（MACH3系列）适用机型（固定龙门、单立柱、移动龙门）二〇一五年一月一日目录一、软件安装环境： (2)二、安装程序 (2)1、MACH3软的安装： (2)2、安装好后要做的事： (3)3、破解汉化软件： (3)4、运行mach3mill界面： (4)5、修改对刀代码： (4)三、参数的设置（请按以下图片内的数值设置） (5)1、并口设置 (6)2、电机输出设置： (6)3、限位参数设置 (7)4、对刀、限位、紧急恢复设置 (7)5、输出信号设置： (8)6、主轴设置 (8)7、电机速度参数设置： (9)8、机床限位和行程设置 (10)9、键盘控制按键设置 (10)四、机器调试 (10)1、XYZ轴的运行测试和方向测试 (11)2、限位、对刀的测试； (14)3、主轴运转调试 (14)MACH3基本操作说明浩然机械首先，感谢您使用我们的产品：一、软件安装环境：1、使用具有并口（25针打印机接口）输出的台式电脑或者笔记本电脑；2、电脑操作系统为32位win7以下操作系统，（MACH3不可以在64位win7系统运行），建议使用32位win7或者XP系统；注：部分电脑并口驱动电压低于3.3伏左右的电脑，有可能会造成运行的不稳定。

二、安装程序1、MACH3软的安装：我们提供的是Mach3.043.066和2.63版的版本，安装前请关闭360杀毒软件（误删文件），安装过程一路默认就可以了，安装好有的机器需要重新启动，安装好后桌面上有几个快捷方式，一个是铣床—个是车床的，一个是等离子的。

我们选择铣床运行。

（图1）（图2）2、安装好后要做的事：检查设备管理器，看是否有mach3的驱动，如果没有，mach3不能运行操作机器（如图3）；（图3）3、破解汉化软件：将安装软件目录“chs”里的文件拷贝到C盘的MACH3目录下（图４），( 我们已经将软件做了适当修改，仿真窗口扩大，以便观察加工过程情况（适用于屏幕分辨率大于1024*768的显示器)，如果出现界面变形，可以在MACH3的“设置”、“总体设置”、“屏幕控制”做相应修改，或者在“查看”“加载新界面”选择mach3目录内的1024(1024分辨率).set文件加载）。

mach3入门(并口与USB差别不大)操作说明参考1

JY-3040操作说明1、到机器机，首先把机器放在一个平稳的地方，按下图接好线：2、然后控制电脑按教程装好MACH3程序3、打开控制箱正面的急停按钮（急停按钮用来在紧急情况下停机用的，弹出来为打开，压下为停机），打开MACH3软件如下：按键盘左边“TAB”键后，MACH3出现右边手轮面版刚打开MACH3,左下角的“RESET”上面指示灯是闪烁的，表示现在机器处于急停状态，鼠标点击“RESET”键，指示灯变绿，表示机器准备好了。

4、机器移动简单操作：(1)、绿色区域对应机器各轴的移动，其中注意“各轴移动是以主轴看动是移动的”所以Y方向会和工作台移动方向相反(2)、点动模式：我们常用是”连续“和”步“，其中“连续”表示只要按着各轴移动键不放，机器就一直运行，可以用这个方式快速移动；“步”是按一次各轴移动键，机器动一下，动一下的这个距离由“点动循环模式”中的“步”显示框确定的，点击”点动循环模式“，”步“中的数值为在1、0.1、0.01中循环显示。

(3)、键盘上“左”键对应X+,“右”键对应X-，“上”键对应Y+,“下”键对应Y-,“PageUP”键对应Z+,“PageDOWN”对应Z-。

这样子，用键盘操作更方便。

5、我们先少按Z+把主轴升起来，然后少量移动各轴，看运动方向对不对。

如果不对，按以下方法修改参数。

（1）在mach3界面依次点击“设置----端口/针脚”打开如下图设置窗口：那一个轴方向反了，我们就把那个轴对应该图中红框内的“勾或叉”取反，也就是说要是本身红框内是勾，我们就改成叉，本身是叉我们就改成勾。

最后点击确定，退出到MACH3界面后点击“RESET”，指示灯变绿，再移动该轴，看是否以经正确。

好了，完成以前操作，我们就可以出刀路加工了！刀路教程请参考我的“12张图教你出刀路新手教程”MACH3加载刀路方法如下：点击“加载G代码”会弹出打开窗口，先择刀路文件，点击打开，完成刀路的加载。

机器加工座标设置如下：完成对刀后，把Z轴升起来后，打开主轴冷却水泵，设置好控制箱正面变频器主轴转速（主轴转速为变频器显示屏显示数字*60，一般在设置在300左右，对应主轴转速为18000转左右）按控制箱正面变频器面绿键，主轴开始正转，最后在MACH3里按“循环开始”开始加工。

mach3教程(1)

设备及软件的安装及设置警告：变频主轴属于精密高速专业主轴，变频是设置非常专业，设置不当将造成变频器和主轴电机的损毁，用户不要私自更改变频器设置，不要拆解主轴电机和变频器，变频器内部有高压可能对您造成伤害，变频器的频率很高如果设备接地不合格可能对系统造成干扰不能正常工作。

数控雕刻机是依靠相关软件控制工作的，设备上的一些安全触发装置也是依靠正确的软件设置才能正常运行，在没有完全确认设置正确的情况下冒然装刀试机可能都设备造成永久的损伤！本设备采用计算机并行接口和PC连接，控制软件MACH3通过并口端口控制雕刻机各轴按照指令运行WINDOWS请用sp2版本，其他版本可能出问题提示：并口（打印口）要求工作在EPP模式，任何其它模式可能造成雕刻机不能正常运行，有关EPP模式的设置应在计算机主板BIOS中进行，各个厂家的设置方法不尽相同，请参阅计算机的说明书进行设置。

警告：控制用的PC应该是台专用的，并尽可能不要按装其它应用软件！警告：部分PC没有自带的并行口，玩家需另行购买PCI插槽的并口扩展卡，任何市售的USB-并口（打印口）的设备都不能使本设备正常运行。

不建议用笔记本电脑控制本设备，如果一定要用请查看笔记本电脑的手册，关掉有关电源管理等相关功能！一、控制软件MACH3的安装警告：在软件的安装及设置过程中请不要开启雕刻机电源以免产生误动作发成意外！1、在随机光盘“MACH3 2.63”目录中打开文件夹“MACH3”2、运行“MACH3 R2.63.EXE”开始安装，全部默认点击“NEXT”直到安装完成3、将“覆盖安装目录”中的全部文件覆盖到软件的安装路径（默认状态下是C:\MACH3）,确认覆盖。

4、重新启动您的PC5、正确安装了软件后在系统的设备管理中应该能看到相应的标示，右键点击桌面图标“我的电脑”----“属性”----“硬件”----“设备管理”----可以在列表中看“Mach3 Driver”如果没有应该重新安装软件，重新安装之前应该卸载原来的并手工删除其目录。

mach3教程15469

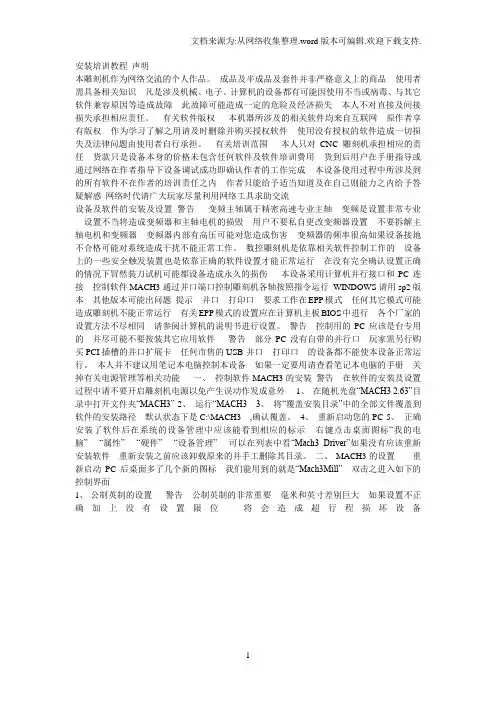

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.安装培训教程声明：本雕刻机作为网络交流的个人作品，成品及半成品及套件并非严格意义上的商品，使用者需具备相关知识，凡是涉及机械、电子、计算机的设备都有可能因使用不当或病毒、与其它软件兼容原因等造成故障，此故障可能造成一定的危险及经济损失，本人不对直接及间接损失承担相应责任。
