关于如何计算视频监控录像存储空间

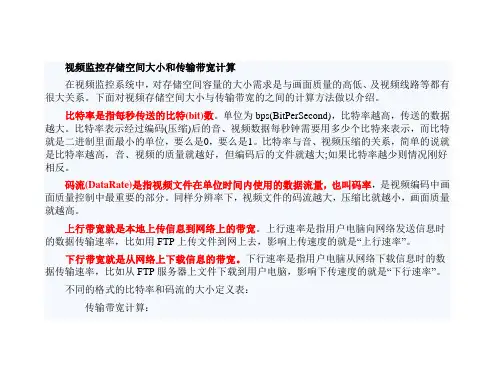

视频监控存储空间大小和传输带宽计算

视频监控存储空间大小和传输带宽计算在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。

下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。

比特率是指每秒传送的比特(bit)数。

单位为bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反。

码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s 例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps;监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=70312.5GB≈69TB网络带宽计算：带宽需求(bps)视频参数通道数量分辨率帧率码流(kbps)4ch 9ch16ch 32ch 64ch NTSC/PALD130 / 25 1536 6.0 M 13.5 M24.0 M 48.0 M 96.0 M20 1024 4.0 M M16.0 M 32.0 M 64.0 M15 768 3.0 M 6.8 M12.0 M 24.0 M 48.0 M10 512 2.0 M 4.5 M8.0 M 16.0 M 32.0 M5 256 M M 4.0 M 8.0 M 16.0 M CIF30/25 768 3.0 M 6.8 M12.0 M 24.0 M 48.0 M20 512 2.0 M 4.5 M8.0 M 16.0 M 32.0 M15 256 M M 4.0 M 8.0 M 16.0 M10 128 M M M 4.0 M 8.0 M5 64 0.3 M 0.6 M 1.0 M 2.0 M 4.0 M 存储空间计算：存储空间（B）视频参数录像时长分辨率帧率码流(kbps)1 sec 1 day7 days 30 days60days NTSC/PALD130 / 25 1536 192 K 16.5 G G 4 G995.3G20 1024 128 K 11.1 G G G G15 768 96 K G G G G10 512 64 K G 38.7 G G G5 256 32 K 2.8 G 19.4 G G 165.9 GCIF 30/25 768 96 K G G G G 20 512 64 K G 38.7 G G G15 256 32 K 2.8 G 19.4 G 82.9 G165.9G 10 128 16 K 1.4 G G 41.5 G 82.9 G 5 64 8 K 0.7 G 4.8 G 20.7 G 41.5 G。

视频监控录像占用硬盘容量计算方法

视频监控录像占用硬盘容量计算方法如何计算硬盘能存多长时间的监控视频，如何计算一个摄像级一天占用多少的存储量？现总结网上资料，做出以下言简意赅的总结：1、IPC码流摄像机的码流即监控视频流的带宽，分为主码流和子码流，主码流用来存储，子码流一般用来预览(所以录像回放时大家看到的视频质量要高于预览时看到的)。

在不同分辨率/帧率以及画面效果时码率大小有所差异。

由于编码压缩算法的不同，H.264和H.265码流不同。

目前主流编码为H.265，相比H.264可节省将近一半的传输带宽和存储占用量。

2、硬盘容量硬盘容量，即硬盘的存储空间大小，一般有1T/2T/3T/4T/6T，1T=1024G，1G=1024M。

需要注意的是，硬盘实际可用于存储视频的容量为总容量的90%，即容量系数为0.9，为什么呢？因为：硬盘厂家的标准是十进制，因此 1G=1000MB=1000000K，而系统的采用的是二进制，所以1G=1024MB=1048576KB3、监控通道数需要录像的监控摄像机数量，如果说20个摄像机需要保存录像，则为20路。

4、计算方法：录像存储大小=主码流(M)÷8×3600(秒)×24(小时)×监控通道数×录像天数假设某项目的高清头是H.265格式1080P(主码流约2.3M)的，50路，存储90天，那么计算公式如下：2.3(主码流)÷8×3600(秒)×24(小时)×50(监控通道)×90(录像天)≈111780000MB换算为T则为：111780000÷1024÷1024≈106.6T，按硬盘实际容量90%则为：106.6÷0.9=118.44T，即您需要总共118.44T的硬盘才可以满足存储需求，那么取个整就按120T准备吧。

注：主码流÷8，我们所说的监控码流是以比特(bit)为单位。

视频监控存储容量计算

视频存储硬盘容量计算
视频存储容量的计算公式如下：
容量 = 码流/8 ×视频路数×监控天数× 24小时× 3600秒
注：码流是以Mbps或Kbps为单位，码流除以8是把码流从bit转换为byte，结果相应的是MB或KB。

按计算公式，以一个中小规模的例子计算：
500路监控路数，2Mbps D1格式，数据存储30天，需要的存储容量：
2Mbps/8 × 500路× 30天× 24小时× 3600秒/1024/1024 ≈ 300TB
存储空间单位换算：1TB = 1024GB = 1024 × 1024MB = 1024 × 1024 × 1024KB = 1,073,741,824Byte 硬盘容量单位换算：1TB = 1000GB = 1000 × 1000MB = 1000 × 1000 × 1000KB = 1,000,000,000Byte
基本的算法是：【码率】(kbps)=【文件大小(字节)】X8/【时间(秒)】/1024
码流（Data Rate）是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

所以应该是一样的,只是称谓不同。

监控录像(视频)文件大小计算

监控录像（视频）文件大小计算视频监控系统的前端摄像机分辨率从初的CIF，一直发展到现在的4K，存储和带宽成本不断攀升。

视频编码技术也不断发生变化，同样图像质量下，H.265的码率只有H.264的一半，说明使用H.265编码的录像文件大小为H.264的一半。

那在监控系统中怎么算视频文件的大小及录像硬盘需要容量？1.文件大小计算公式文件大小= 时长×码率÷8或者(音频码率+视频码率)÷8×时长（说明：文件大小单位为kB，码率的单位为Kb /s，时长单位为秒。

）1.1码流码流（Data Rate，也叫码率）是指视频文件在单位时间内使用的数据流量（即：每秒传送的比特数（bit）），是视频编码中画面质量控制中最重要的部分，一般我们用的单位是Kb/s或者Mb/s。

一般来说同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

码流越大，说明单位时间内取样率越大，数据流，精度就越高，处理出来的文件就越接近原始文件，图像质量越好，画质越清晰，要求播放设备的解码能力也越高。

常见的录像文件格式的码流：QCIF 256kbPS，CIF 512kbps，DCIF 768kbps，4CIF 1536KBPS，D12048kbps，720P 3096kbps，1080P 4096kbps。

1.2单个通道录像文件大小每小时单个通道录像文件大小（单位MB/小时）=码率大小×3600（1小时3600秒）÷8÷10242.分辨率视频分辨率是指视频成像产品所成图像的大小或尺寸。

常见的视像分辨率有352×288，176×144，640×480，1024×768。

在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。

目前监控行业中主要使用Qcif(176×144）、CIF(352×288）、HALF D1(704×288）、D1(704×576）等几种分辨率。

监控系统存储空间计算

监控系统存储空间计算1. 引言本文档旨在介绍如何计算监控系统的存储空间需求。

通过详细说明各个因素和步骤，帮助用户准确评估所需的存储容量。

2. 存储数据类型监控系统通常需要保存多种不同类型的数据，包括但不限于以下内容：- 视频录像：摄像头捕获到的视频流。

- 图片截图：定时或事件触发的静态图片。

- 日志文件：记录设备状态、报警信息等日志文件。

3. 数据大小及保留期要求在进行存储空间计算之前，我们首先需要确定每种数据类型对应的平均大小以及保留期要求。

例如：- 视频录像平均大小为100MB/小时，并且需要保存30天；- 图片截图平均大小为500KB/张，并且只需保存7天；...4. 存储容量公式推导与示例演示根据上述给出了一些基础参数后, 我们可以使用下面这个简单公式来估算整体所需磁盘容量:总磁盘容量 = (总时间平均写入速率) / 8其中，总时间是指需要保存的数据时长（单位为小时），平均写入速率表示每个小时内存储到磁盘中的数据量（单位为MB）。

以视频录像和图片截图作为示例：a) 视频录像：假设我们有10台摄像头，并且每天24小时全天候监控。

根据之前给出的参数，可以计算得到：总时间 = 30 24 (天数乘以一天所包含的小时数)平均写入速率 = 摄像头数量录制周期(例如1秒钟记录一个快照, 则该值应等于3600/1=3600)带入公式进行计算:总磁盘容量 = (720 100) /8b) 图片截图:同样地, 如果我们有相同数量及保留期要求下静态图片，则可使用以下参数来估算整体需求。

总时间 =724平均写入速度=(摄影机故障次数+报警触发次数)拍摄间隔5. 存储冗余与备份策略在设计监控系统存储空间时，还需要考虑冗余性和备份策略。

这些因素将对最终所需存储空间产生重要影响。

常见的冗余和备份策略包括：- RD技术：通过将数据分布在多个磁盘上，提高系统容错性。

- 远程存储：将数据复制到远程服务器或云存储中，以防止本地故障。

视频监控工程中硬盘存储容量的计算

视频监控工程中硬盘存储容量的计算根据常规的容量计算公式：1、每通道每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘容量计算公式：2、每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数码流CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”以16路硬盘录像，CIF格式举例：每通道每小时录像文件大小 512×3600÷8÷1024=225Mbps/小时硬盘容量为 225Mbps×24小时×16路×3030天=2592000Mbps（约2600G）常用的存储格式和码流：CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”目前国内主流的硬盘录像机采用两种分辨率：CIF和D1,如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些.音频码流为固定16kbps，每小时所占容量很小，可以忽略不计硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。

最大可以连接8块2000GB的硬盘，总容量可高达16T（目前市面上最大的硬盘在1000GB左右），！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？硬盘容量占用计算：以正常画面质量计算，每路每小时200M。

视频监控带宽及存储容量的计算

视频监控中所需带宽及存储容量的计算方法一、比特率、字节、码流(码率)、帧率及分辨率比特=bit=b,字节=Byte=B,比特率（每秒传送的比特(bit)数）=bps=b/s码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图象等。

我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。

每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。

高的帧率可以得到更流畅、更逼真的动画。

每秒钟帧数 (fps) 愈多，所显示的动作就会愈流畅。

码流概念码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。

常见的视像分辨率有352×288，176×144，640×480，1024×768。

在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。

服务商带宽常识1、电信、铁通、长宽、广电、网通等2、不对称宽带：2Mbps=2Mb/s=256KB/s(实际80KB/s----220KB/s)，4Mbps=4Mb/s=512KB/S(实际200KB/s----440KB/s)，10Mbps=10Mb/s=1.25MB/s(实际500KB/s----1024KB/s)，上行带宽都是512kbps=512kb/s1Byte=8bit1B/s=8b/s1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB3、交换机上端口带宽：10Mbps/100Mbps/1000Mbps二、监控所需带宽的计算比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

摄像机存储计算公式是哪个

摄像机存储计算公式是哪个摄像机存储计算公式。

摄像机存储计算是指在摄像机拍摄视频时，需要计算所需的存储空间大小，以便选择合适的存储设备。

在计算存储空间大小时，需要考虑视频的分辨率、帧率、编码格式等因素。

本文将介绍摄像机存储计算的公式和相关知识。

1. 视频存储空间计算公式。

视频存储空间的计算公式可以用以下的简单公式表示：存储空间 = 视频码率×时间。

其中，视频码率是指视频每秒传输的数据量，单位为Mbps（兆位每秒），时间是指视频的录制时间，单位为小时。

通过这个公式，可以很容易地计算出所需的存储空间大小。

2. 视频码率的计算。

视频码率是指视频每秒传输的数据量，通常用Mbps（兆位每秒）来表示。

视频码率的计算公式如下：视频码率 = 视频大小÷视频时间。

其中，视频大小是指视频的文件大小，单位为MB（兆字节），视频时间是指视频的播放时间，单位为秒。

通过这个公式，可以计算出视频的平均码率。

3. 视频存储空间的计算示例。

假设有一台摄像机拍摄的视频分辨率为1920×1080，帧率为30fps，视频编码格式为H.264，视频时长为24小时。

根据上述公式，可以计算出视频的存储空间大小。

首先，需要计算视频的码率。

根据视频的分辨率、帧率和编码格式，可以得到视频的码率为：视频码率 = 分辨率×帧率×编码系数。

其中，编码系数是根据视频编码格式来确定的，H.264编码格式的编码系数通常为0.1。

假设视频的分辨率为1920×1080，帧率为30fps，那么视频的码率为：视频码率 = 1920 × 1080 × 30 × 0.1 = 6220800bps = 6220Mbps。

接下来，根据视频的码率和播放时间，可以计算出视频的存储空间大小：存储空间 = 视频码率×时间 = 6220Mbps × 24小时 = 149280Mbps·小时。

视频监控带宽及存储容量的计算

视频监控中所需带宽及存储容量的计算方法一、比特率、字节、码流(码率)、帧率及分辨率比特=bit=b,字节=Byte=B,比特率（每秒传送的比特(bit)数）=bps=b/s码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图象等。

我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。

每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。

高的帧率可以得到更流畅、更逼真的动画。

每秒钟帧数 (fps) 愈多，所显示的动作就会愈流畅。

码流概念码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。

常见的视像分辨率有352×288，176×144，640×480，1024×768。

在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。

服务商带宽常识1、电信、铁通、长宽、广电、网通等2、不对称宽带：2Mbps=2Mb/s=256KB/s(实际80KB/s----220KB/s)，4Mbps=4Mb/s=512KB/S(实际200KB/s----440KB/s)，10Mbps=10Mb/s=1.25MB/s(实际500KB/s----1024KB/s)，上行带宽都是512kbps=512kb/s1Byte=8bit1B/s=8b/s1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB3、交换机上端口带宽：10Mbps/100Mbps/1000Mbps二、监控所需带宽的计算比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

视频监控存储空间计算

视频图像存储采用中心存储结构，各监控点上传视频图像、报警、语音、备份存储相结合，按部门需求分别存储。

监控点录像格式及存储时间：新建高清视频图像采用300万像素4M 码流存储，布署在管控中心。

根据视频存储格式及保存时间，计算所需的存储容量。

计算方法：
第一步：根据式（1）计算每路视频每小时所需要的存储容量i q , 单位MByte 。

102436008÷⨯÷=i i d q （1）
其中：i d －码率，单位Kbit/s
第二步：确定录像时间要求后，根据式（2）计算单个通道所需要的存储容量i m ，单位MByte 。

i m = i q ×i h ×i D （2）
其中：i h －每天录像时间（小时）
i D －需要保存录像的天数
第三步：根据式（3）计算全部路数视频定时录像时所需总容量（累加）T q 。

∑==c i i
T m q 1 （3）
其中：c — 视频监控的通道总数。

（磁盘格式化的损失10%空间）
根据以上计算方法，算得本方案所需存储空间为：
容量为：（((i q /8)×3600)/1024×24×天数×路数）/0.9
(注：存储单位换算1TB=1024GB ；1GB=1024MB ；1MB=1024KB)。

监控存储计算方法

为视频监控方案选择合适的存储设备,首先需要估算存储容量需求。

根据现在主流的压缩方式计算如下：
公式:码流×时间×视频路数÷8 = N(Byte）
码流：每路视频传输码流，通常以Kbps、Mbps为单位,表示每秒比特流：如720P码流设为2048Kbps，即2Mbps
时间：每小时(多少秒)、多少天、几个月……视频路数：整个存储需要完成多少路视频数据的存储。

单位转换：8bit=1byte （bit是字位，byte是字节，一字节等于八字位)，1024KB=1MB，1024MB=1GB,1024G=1TB.(H.264压缩方式:D1清晰度,实时25帧，500M/小时/路;H.264压缩方式：HAFL D1清晰度，实时25帧，300M/小时/路;H。

264压缩方式：CIF清晰度，实时25帧,200M/小时/路;) 比如：计算720P在码流为2M情况下，1080P在码流4M情况下每小时各占用多大容量?
公式：码流×时间×视频路数÷8 = N（Byte)
720p=2Mb/S×3600×1=900M8
1080p=4Mb/S×3600×1=1800M=1。

8G 8
备注：(以单路720P高清摄像机为例子，当码率设为：2Mb/s时）单路720P每天存储容量为:(2Mb/s×3600s）/8bit×24小时×1路=21GB;单路720P 每月存储容量为：(2Mb/s×3600s）/8bit×24小时×30天×1路=648GB。

视频监控存储空间大小与传输带宽计算方法

视频监控存储空间大小与传输带宽计算方法比特率是指每秒传送的比特(bit)数。

单位为bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反。

码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽：就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。

下行带宽：就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；（注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s ）例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps; 1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps 监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps 存储空间计算：码流大小(单位：kb/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时；一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=70312.5GB≈69TB例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB各种分辨率下采用什么样的码流可以获得较好的图像质量，一般的硬盘录像机都支持多种分辨率，我们一般使用CIF、DCIF、D1三种。

视频存储容量的计算

视频存储容量的计算 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
视频存储总容量的计算
视频存储容量的计算公式如下：
容量=码流/8×视频路数×监控天数×24小时×3600秒
注：码流是以Mbps或Kbps为单位，码流除以8是把码流从bit转换为byte，结果相应的是MB或KB。

按计算公式，以一个中小规模的例子计算：
500路监控路数，2MbpsD1格式，数据存储30天，需要的存储容量：
2Mbps/8×500路×30天×24小时×3600秒/1024/1024≈300TB
存储空间单位换算：1TB=1024GB=1024×1024MB=1024×1024×1024KB=1,073,741,824Byte
硬盘容量单位换算：1TB=1000GB=1000×1000MB=1000×1000×1000KB=1,000,000,000Byte
基本的算法是：【码率】(kbps)=【文件大小()】X8/【时间(秒)】/1024
码流（DataRate）是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

所以应该是一样的,只是称谓不同。

视频监控存储空间的计算方法

视频监控存储空间的计算方法视频监控存储空间的计算方法是怎么计算的，对于一些工程师来说是经常遇到的问题，那么到底该怎么计算呢正文在介绍计算方法的时候，首先要先介绍下视频监控系统的一些有关概念。

视频监控系统搭建的过程中，视频监控存储空间的计算是不可忽视的一个环节。

存储空间的计算与前端摄像机、中端平台、视频传输带宽等关系慎密，如果存储这个环节解决不了，那整个系统的性能将大打折扣。

但存储空间的计算对于刚入行的新手来说还是一桩比较难以搞定的事情，不过没关系下面就随着小编一窥究竟。

不过在正式开始前，还是先了解下相关的概念。

1. 何为比特率？比特率就是每秒数据传送的比特数，单位是bps.比特率越高，数据量就越大，比特率就是音视频信息经过压缩编码之后，数据需要多少个比特来表示。

比特率越高，比特率越高编码后的问价就越大，图像的质量就越好。

比特率的bit在计算机世界里，bit表示一个位宽，bps 表示每秒传输的比特位。

而我们常常说的kb、M、G、T这个是按照字节来计算的，1kb就是1024个字节。

1个字节=8bit。

2. 什么是码流？码流就是视频文件在单位时间传输所用的数据流量。

同样，码流越大表示压越小，图像质量越高，需要的存储空间就越大。

3.什么是上行带宽？上行带宽就是本地信息上传到网络带宽，通俗一点就是我们上传用的带宽，比如我们上传图片到空间，或者使用FTP服务等。

影响上传速度的就是”上行速率。

4.什么是下行带宽？下行带宽就是本地从网络上下载信息的带宽。

本地下载信息的速度就是”下行速率”视频监控存储空间的计算方法：1、常见录像格式的码流大小：QCIF：256KbpsCIF：512KbpsDCIF：768KbpsHalf_D1：768Kbps4CIF：1536KbpsFull_D1：2048Kbps720P：3096Kbps1080P：10240Kbps2、如何进行硬盘容量的计算每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB3、传输带宽计算：计算公式：网络带宽大小+比特率X 前端摄像机路数监控点上传信息到监控中心说的是上行带宽，监控中心从监控点下载信息说的是下行带宽。

摄像头存储容量计算

摄像头存储容量计算摄像头的存储容量计算是一项重要的技术工作，特别是在监控系统中。

合理的存储容量规划可以确保摄像头能够正常进行录像，并且便于数据的管理和检索。

本文将介绍如何计算摄像头的存储容量。

1. 了解录像参数在进行存储容量计算之前，首先需要了解摄像头的录像参数。

常见的录像参数包括分辨率、帧率、编码方式和码率。

其中，分辨率指摄像头图像的像素大小，帧率表示每秒钟播放的图像帧数，编码方式和码率则影响视频数据的压缩率。

这些参数会对存储容量的需求产生直接影响。

2. 计算单摄像头每天的存储容量根据录像参数，可以计算出单个摄像头每天所需的存储容量。

首先，计算每秒钟的图像数据量。

假设摄像头的分辨率为1280x720，帧率为30fps，编码方式为H.264，码率为2000kbps，那么每秒钟的图像数据量可以通过以下公式计算得出：数据量（字节）=（分辨率宽度 ×分辨率高度 ×每像素字节数）×帧率其次，将每秒钟的图像数据量转换为存储容量，假设录像时间为24小时，且视频文件以每小时10GB的速率进行保存，那么单个摄像头每天所需的存储容量可以通过以下公式计算得出：存储容量（GB）=（每秒钟的图像数据量 × 3600 × 24）/（1024 ×1024 × 1024）3. 计算多摄像头的总存储容量当系统中存在多个摄像头时，需要计算它们的总存储容量。

假设系统中有10个摄像头，每个摄像头的存储容量均相同，那么多摄像头的总存储容量可以通过以下公式计算得出：总存储容量（GB）= 单个摄像头每天所需存储容量 ×摄像头数量4. 存储容量的扩展考虑到监控系统的实际需求，可能需要对存储容量进行扩展。

在计算存储容量时，可以预留一定的扩展空间。

例如，在计算每个摄像头的存储容量时，可以将每天所需存储容量乘以一个扩展系数，假设为1.5，以确保系统能够容纳更多的录像数据。

视频监控之存储计算篇

视频监控之存储计算篇
在做视频监控系统时，很关键的一点就是根据用户对视频图像存储的时长配备存储硬盘，往往有很对做视频的人，不知道如何计算并配置硬盘容量，下面我对如何计算视频图像存储时长所需硬盘容量做一下详细介绍，供有志于从事视频监控的同行进行参考。

存储计算参考
1)存储网络存储容量计算
单个通道24小时存储1天的计算公式∑(GB)＝码流大小（Mbps）÷8×3600秒×24小时×1天÷1024。

高清720P（1280*720）：
按2Mbps码流计算，存放1天的数据总容量2Mbps÷8 ×3600秒×24小时X （1天）÷1024＝21.1GB。

30天需要的容量∑(GB)＝21.1GB×30天＝633GB
以28个通道为例：
28个通道的容量∑(TB)＝633×28÷1000＝17.8TB
2)存储设备配置
以28个通道（720P格式）保存30天为例：
计算存储总量为65TB，格式化后的总容量=17.8÷0.9（格式化损失容量比例）≈20 TB。

视频监控存储空间大小与传输带宽计算方法

视频监控存储空间大小与传输带宽计算方法在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。

下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。

比特率是指每秒传送的比特(bit)数。

单位为bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反。

码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=70312.5GB≈69TB。

(完整版)视频监控存储容量计算

视频存储硬盘容量计算
视频存储容量的计算公式如下：
容量 = 码流/8 ×视频路数×监控天数× 24小时× 3600秒
注：码流是以Mbps或Kbps为单位，码流除以8是把码流从bit转换为byte，结果相应的是MB或KB。

按计算公式，以一个中小规模的例子计算：
500路监控路数，2Mbps D1格式，数据存储30天，需要的存储容量：
2Mbps/8 × 500路× 30天× 24小时× 3600秒/1024/1024 ≈ 300TB
存储空间单位换算：1TB = 1024GB = 1024 × 1024MB = 1024 × 1024 × 1024KB = 1,073,741,824Byte 硬盘容量单位换算：1TB = 1000GB = 1000 × 1000MB = 1000 × 1000 × 1000KB = 1,000,000,000Byte
基本的算法是：【码率】(kbps)=【文件大小(字节)】X8/【时间(秒)】/1024
码流（Data Rate）是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

所以应该是一样的,只是称谓不同。
