油田常用仪器仪表及工具共82页文档
油田常用井下工具情况一览表
上体随抽油杆下入泵内，对接时其锁爪套住下体中心 杆，在滑套、弹簧、锁爪作用下实现对接；需要脱开 时，上接抽油杆，在泵上释放接头作用下，脱接滑套受 阻，压缩弹簧，使锁爪失控则上下两体脱离。
下入的级数应根据井況和工艺而定
①多级使用时，配水器要上大下小 ②投捞时应自上而下；投堵时则相反
现场接工具时要严格对照钢号连接
碰鱼顶时不能顿钻
工具下井时，将圆卡瓦旋至最上部，卡瓦进入鱼腔后上 提钻柱，心轴打捞；欲释放鱼顶，以钻柱下击心轴，然 后边正转管柱边上提即可释放鱼顶退出工具
打捞时，鱼顶能顺利通过开窗弹片；上提管柱则向里曲 的开窗弹片顶住鱼顶的节箍节头实现打捞。
①落鱼是自由状态或被卡状态都可使用 ②钻柱逐根上紧，确保转管柱时不松脱
注水井分层配注
404 ②配水芯子：芯
注水时，高压水作用在凡尔上，当油套压差大于0.6MPa 后，注入水克服弹簧力顶开定压凡尔，将水注入油层； 欲需调配，捞出芯子更换水嘴即可。
子，水嘴，密封圈
①工作筒：上、下
接头，中心体， 上
、下连接套， 扶正
注水时，高压水经装在工作筒偏孔中堵塞器的水嘴流向
665－2型 体，导向体
大庆油田井下工具.
坐封载荷(kN)
反洗排量 (m 3 /h)
80～120
30
4、Y341-114注水封隔器
工作原理:油管内蹩压经内中心管孔眼分别作用在上、 下两级座封活塞上，两级活塞上行压缩胶筒，同时锁套与 锁环相互锁紧，使胶筒压缩密封油套环空完成座封；反洗 井时，套管内来液经上外套栅状流道进入内外中心管的环 空，推动反洗凡尔下行，打开洗井通道，到达封隔器的下 部完成反洗井；解封时，上提管柱，由于胶筒与套管之间 的摩擦力作用使锁扣指与中心管发生相对位移，锁扣指失 去支撑回收，卡爪套与锁环在胶筒反弹力的作用下脱开解 卡，完成解封。
主要技术参数
节流器 K344-114封隔器
外 内
径：114mm 径：60mm
工作压力：35MPa
泄油器 油层 固定凡尔
工作温度：120℃ 坐封方式：液压（0.6～2MPa） 解封方式：放压（油、套管压 差平衡）
主要配套工具结构及原理
一、封隔器
1、封隔器的分类（SY 5629-93标准）
1.1 分类方法
节流器 工具名称 尺寸特征或使用性能参数 工具型式代号 分类代号
2、代号说明及举例 2.1 分类代号 用K表示控制工具的分类代号
2.2 工具型式代号
工具型式代号用两个大写汉语拼音字母表示，这 两个字母分别是工具型式名称中的两个关键汉字的拼 音首字母。（表中未列出的其他控制工具型式代号也 是按照此规则编制的） 例：HT——滑套
智能开关器
Y211-114
措施层
智能开关器
丝堵
坐 封 力：60-80kN 工作压差：15MPa 工作温度：120℃ 调层层数：≤3层 调层压力：5MPa 解 封 力：10-15kN
验套、找漏工艺管柱
常用井下工具及仪器、仪表
②操作时应先将活门或月牙拉开到位，然后扣在油管或钻杆上，再合上 活门或月牙。
③注意要防止加厚油管和平式油管吊卡用错。
④吊卡销子要系好保险绳
⑤吊卡用后要清洗干净，对活门、月牙要经常抹黄油。以免锈死。
油管吊卡
油管吊卡
2、抽油杆吊卡 抽油杆吊卡吊在游动滑车大钩上，能卡住不同规格的抽油杆。 使用方法：
3、活动弯头
改变施工管线连接方向和便于管线连接的管件。 使用方法：
①使用时应检查弯头的各种部件是否灵活好用，完整无缺，符合标 准才能使用。
②压力要符合施工工艺要求，达不到标准的不能使用。 用时带紧由壬，调整到所需要的角度再砸紧。 注意事项： ①用后要清洗干净放好。 ①对轴承要经常注油，以防锈死。
4、短节
第二节 常用井下工具及仪器、仪表
一、井下常用修井工具
1、铅模
1）用途：铅模是探视井下套管损坏类型、程度 和落物深度、鱼顶形状、方位的专用工具，根据 印痕判断事故的性质，为制定修理和打捞落物的 措施及选择工具提供依据。
2）结构：平底铅模和锥形铅模
3）使用技术要求：①下井前必须认真检查连接 螺纹、接头及铅壳镶装程度。②铅模打印规定： 一般选择比欲测内径小4—5mm的铅模。铅模只 允许打印一次。不能重复打印。
1）强磁打捞筒（器） 2）反循环打捞工具 3）局部反循环打捞篮 4）一把抓捞筒
5）其它用于打捞小物件的筒、篮类打捞
工具。
强磁打捞示 意图
强磁打捞示 意图
强磁打捞示 意图
强磁打捞示 意图
强磁打捞示 意图
强磁打捞示 意图
强磁打捞示 意图
强磁打捞示 意图
强磁打捞示 意图
强磁打捞示 意图
2）用途：用于上、卸油管扣与井下工具等。

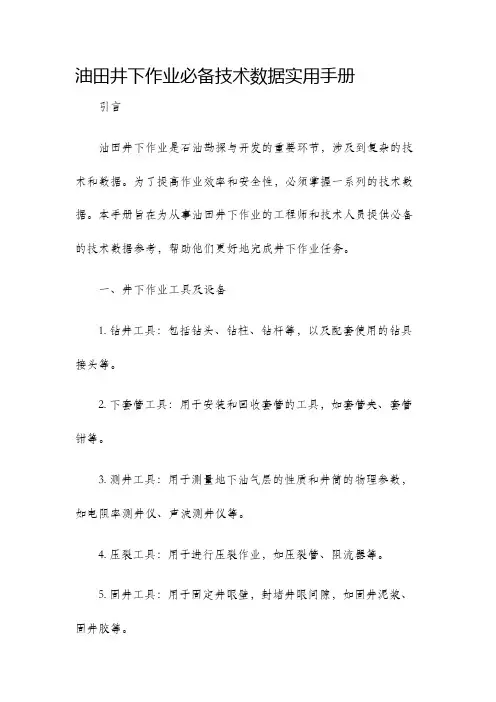

油田井下作业必备技术数据实用手册
油田井下作业必备技术数据实用手册引言油田井下作业是石油勘探与开发的重要环节，涉及到复杂的技术和数据。
为了提高作业效率和安全性，必须掌握一系列的技术数据。
本手册旨在为从事油田井下作业的工程师和技术人员提供必备的技术数据参考，帮助他们更好地完成井下作业任务。
一、井下作业工具及设备1. 钻井工具：包括钻头、钻柱、钻杆等，以及配套使用的钻具接头等。
2. 下套管工具：用于安装和回收套管的工具，如套管夹、套管钳等。
3. 测井工具：用于测量地下油气层的性质和井筒的物理参数，如电阻率测井仪、声波测井仪等。
4. 压裂工具：用于进行压裂作业，如压裂管、阻流器等。
5. 固井工具：用于固定井眼壁，封堵井眼间隙，如固井泥浆、固井胶等。
6. 注水工具：用于注入水以维持油井压力，如注水管、水泵等。
二、井下作业常用技术数据1. 井深数据：包括井身总深度、井口标高、井眼内径等。
2. 钻柱参数：包括钻杆规格、钻柱长度、钻杆数目等。
3. 钻头参数：包括钻头稳定器直径、钻头类型、钻头型号等。
4. 下套管参数：包括套管规格、套管长度、套管材质等。
5. 测井参数：包括测井仪器类型、测井测量点数、测井深度范围等。
6. 压裂参数：包括压裂管直径、压裂液配方、压裂压力等。
7. 固井参数：包括固井泥浆密度、固井胶用量、固井温度等。
8. 注水参数：包括注水量、注水泵功率、注水压力等。
三、技术数据的应用1. 设计井下作业方案：根据井深数据、钻柱参数、钻头参数等，结合具体的井下作业要求，合理设计井下作业方案。
2. 选择合适的设备和工具：根据井下作业的需求和技术数据，选择适合的钻具、下套管工具、测井工具等。
3. 控制井下作业参数：通过掌握井深数据、压裂参数、固井参数等，实时监控和调整井下作业参数，确保作业的顺利进行。
4. 评估井下作业效果：根据井下作业的技术数据和实际效果，评估作业的效果，为后续工作提供参考。
结论油田井下作业必备技术数据是进行油田井下作业的关键参考，能够有效指导和优化井下作业的过程和效果。
油田常用仪器仪表及工具
0
游标
10
怎样读取游标卡尺数值
当被测物体的厚度为23.7mm,主尺上的 哪一条刻度线与游标的刻度线重合呢
23
10
10mm
主尺
0
游标
10
怎样读取游标卡尺数值
以20分度游标卡尺为例: 看下图主尺读数11.00mm 游标 尺读数 14*0.05=0.70mm D=11.70mm 50分度游标卡尺与20分度游标卡尺读法相同，大家下去 想想怎么读
1.第一讲：压力测量仪表
压力的概念及单位;
压力测量仪表简称压力计或压力表，他根据生产过程的不同要求， 可以有指示，记录和带远程变送的、报警、调节装置等。被测压 力的显示方式多采用机械位移，也有采用数值显示形式。 所谓的压力就是指垂直而均匀地作用在单位面积上的力。数学表 达方式为：p=f/S 单位为牛顿/平方米(Pa） 1标准大气压=760毫米汞柱=76厘米汞柱=1.013×105帕斯卡=10.336 米水柱=0.1013MPa。 在压力测量中常有表压、绝对压力和负压、真空度之分，它们的 关系为; P表压=P绝对压力——P大气压力 工程上所用的压力指示大多为表压，当被侧压力低于大气压时。 一般用负压或真空度表示:
当通入被测压力P11后，弹簧管自由端 产生位移，带动霍尔片在线性非均匀磁 场中的位置，即磁感应强度发生改变。 B和位移有一定的线性关系，因此，该 传感器就完成了压力-位移-霍尔电势的 转换，从而实现了压力的测量。
常见和使用的压力表
点接触电压力 表 远传压力表
精密压力表
第二讲：温度测量仪表
1、玻璃液体温度计
1 11.00mm 2 14*0.05=0.70mm 3
37大类 石油专用仪器仪表
DZX-2 35mm 套 DZX-2 44mm 只 DZX-2 10° 套 DZX-2 20° 套 DZX-2 90° 套 DZX-410000 0~10° 只 500ml 瓶 E型 只 大型 只 Φ 35 E型 套 SQE-B Φ 45 套 CDX-D 45mm 套 PSS-1 Φ 45 套 HKCX-D组合型 套 SQY-B 套 SQY28-250ML 瓶 SQR01-2 支 SQY05-4.8V 支 SQY06 只 SQR01 进口芯片 只 SQY17 只 SQY17-2 只 SQY19 套 SQY18 套 SQY16 只 SQY21 个 SQY09 只 R型 带充电器 套 D 1 只 D 1 瓶 D 1 盒 1 只 1 只 1 只 1 只 HK02-13 Φ 35 只 HK01-43 Φ 45x1524 根 HK02-02A 4.8V 支 R型 只 R型 只 R型 只 R型 只 R型 只 R型 只 R 只 PDL-2 15~90℃ 套 PDL-1 0~20℃ 套
92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138
38142.00 10329.00 6762.00 8457.00 13514.00 4733.00 165.00 10.00 14.00 2940.00 71736.00 55027.00 167727.00 66934.00 16689.00 216.00 6690.00 564.00 500.00 10133.00 7605.00 7507.00 6595.00 2960.00 510.00 196.00 676.00 2656.00 13671.00 167.00 113.00 216.00 647.00 647.00 2440.00 686.00 1274.00 2244.00 9.50 446.00 2.60 86.00 4694.00 14720.00 7938.00 8036.00 4998.00
石油行业仪器器材使用方法说明书
石油行业仪器器材使用方法说明书一、引言本说明书旨在详细介绍石油行业常用的仪器器材的使用方法，帮助相关人员正确操作、维护和管理这些设备，以确保其稳定运行和安全使用。
二、仪器器材分类及功能石油行业仪器器材广泛且多样，根据其功能可分为以下几类：1. 测量仪器：用于测量石油行业中的流量、温度、压力等参数，如液位计、流量计、温度计等；2. 分析仪器：用于对石油产品中的成分、质量等进行分析和检测，如色谱仪、质谱仪、气相色谱仪等；3. 采样仪器：用于采集石油产品的样品进行后续的检验和分析，如采样器、采样罐等；4. 控制仪器：用于对石油生产过程中的参数进行监测和控制，如电气控制箱、PLC控制器等。
三、使用方法1. 使用前的准备在使用前，必须仔细阅读仪器器材的使用说明书，并熟悉设备的结构和原理。
同时，需要检查设备的外观是否完好，连接是否牢固，并确保电源和气源的正常供应。
2. 操作步骤（以下以液位计为例进行说明）步骤一：调整液位计安装位置，使其垂直于地面，并将其连接到相关管道；步骤二：连接电源，确保电源供应正常；步骤三：调整液位计的显示屏，设置所需的标度单位，并校准刻度；步骤四：打开液位计的阀门，允许液体流入液位计；步骤五：观察液位计的显示屏，记录液面高度；步骤六：根据实际情况进行处理，如根据液位高度调整管道流量。
3. 注意事项（以下以温度计为例进行说明）注意事项一：使用前必须进行温度计的校准，确保准确度和精度；注意事项二：温度计不能长时间暴露在高温、低温或潮湿的环境中，以免影响测量结果；注意事项三：温度计需要定期维护和校准，以确保其正常使用，同时注意避免碰撞和摔落。
四、维护保养1. 清洁保养定期（根据具体设备使用情况而定）对仪器器材进行清洁，并检查设备的外壳、连接件、显示屏等是否损坏，如发现问题，及时修理或更换。
2. 定期校准根据使用说明书规定的时间间隔，对仪器器材进行校准，确保其准确性和精确度。
校准时，需要按照相关方法和步骤进行操作，并记录校准结果。
常用井下工具及仪器、仪表
①在使用前先检查吊柄、卡柄是否灵活好用。
②吊柄挂在大钩上要锁住大钩锁销，挂抽油杆时要注意卡牢吊 卡卡柄。
注意事项及保养方法：
①要注意检查卡柄的规格同抽油杆的规格相适应。 ②起吊时手要握在吊柄中部，防止碰伤手指
③用后要及时清洗干净，卡柄处要经常打黄油。
3、液动油管钳 1）结构：主要有钳体（包括钳头、液压马达和行星减速器）、 弹簧悬挂器、节流阀、扭矩指示器、尾绳、背钳组成。
Y221-114
Y111-114
七、井下常用仪器、仪表、量具
1、指重表（拉力计）
指重表主要是记录和显示起重大绳的拉力， 以防超过提升系统或者井下管柱的安全负荷而 造成生产事故。 目前有液压式、拉力式和电子式三种 。 电子、液压式指重表直接显示井下悬重。 指重表只是显示单股绳的拉力，施工时要按 滑轮组的有效绳数乘以读数来确定负荷。
2）用途：用于上、卸油管扣与井下工具等。
3）使用安装方法： ①油管钳在井口吊装时，其吊装钢丝绳一端固定在井架上，固定 位置离地面不得小于10米，另一端拴在油管钳的弹簧悬挂器上， 油管钳悬挂高度以背钳能卡住井口油管接箍为准。 ②吊装好的油管钳应推向井口工作位置，检查钳子是否平正，如 不平正可调节悬挂器下部调节螺钉。
②禁止锤击扳手
③禁止反打扳手。 ④用后应及时擦洗干净，涂抹黄油。
2）死扳手
只能上、卸一种规格的螺帽、螺母的专用工具，常用 的规格有M24、M30、M36、M47、M54等。 正确的使用方法：
①选择与螺栓、螺母的尺寸相适应的死扳手。
②检查死扳手的虎口手柄有无裂痕，无裂痕的才能使用。 注意事项及保养方法： ①使用时可以敲击，但应防止死扳手飞起或断裂伤人。 ②扳转死扳手应逐渐用力，防止用力过猛造成滑脱或断裂。
石油工程技术 井口常用工具简介
井口常用工具简介修井井口常用工具一般指作业吊升工具、卡具及上卸扣工具等，这些用具是修井施工作业时的专用工具，是保障作业得以实施的基本用具。
1吊卡吊卡是用来卡住并起吊油管、钻杆、套管等的专用工具。
在起下管柱时，用双吊环将吊卡悬吊在游车大钩上，吊卡再将油管、钻杆、套管等卡住，便可进行起下作业。
修井施工中常用的吊卡一般有活门式和月牙形两种吊卡，过去也用过的羊头吊卡，因其较笨重，目前已不再使用。
1.1基本结构形式吊卡的基本结构形式如图1、图2所示。
图1活门式吊卡1—吊卡体；2—活门销子；3—吊卡活门；4—手柄；5—锁扣销子；6—锁扣图2月牙形吊卡1—壳体；2—凹槽；3—插门；4—手柄；5—弹簧；6—弹簧底垫活门吊卡主要由本体、手柄、活门（或门）等部件组成,其特点是承重力较大,适用于较深井钻杆柱的起下。
月牙形吊卡主要由壳体、凹槽、插门、手柄和弹簧等组成,其特点是轻便、灵活,适用于油管柱或较浅井的钻杆柱的起下作业。
目前月牙形吊卡发展到平式与外加厚油管两用型。
1.2基本技术参数吊卡的基本技术参数见表1。
表1吊卡技术参数表吊卡形式名义尺寸in外形尺寸承重KN 质量Kg 适用管柱井口直径，mm宽，mm 高，mm 活门式26245020523040.5油管用21/277.7644021030040.3油管，钻杆392.9149523035052油管，钻杆4116.11552525040069油管，钻杆月牙式26243520523023油管，钻杆21/27748020542074油管，钻杆38960020542074油管，钻杆4115600280650121油管，钻杆月牙轻便两用262.6645020523041油管21/276.8344021030040平式、加厚391.9649523035053平式、加厚2抽油杆吊卡抽油杆吊卡是起下抽油杆的专用工具，主要由外壳、吊环、旋转套等组成，如图3所示。
抽油杆吊卡中间的卡具（卡套）一般是可以更换的，可以变成所需的卡具尺寸，一般由5/8～1in 均可更换，以适应各种规格尺寸的抽油杆的起下作业。
石油井下作业工具
纵观世界修井工具的发展趋势,工具正朝着高 效率,长寿命,多功能,人性化方向发展.
主目录
副目录
公锥
目录
公锥
主目录
副目录
母锥
主目录
抽油杆接箍捞矛
主目录
油管接箍捞矛
主目录
副目录
应用
可退式打捞矛
主目录
副目录
伸缩捞矛
主目录
副目录
提放式分瓣捞矛
主目录
副目录
滑块捞矛
主目录
副目录
应用
可退式打捞筒
二.切割类工具
聚化水水机机 能学力力械械 割割式式式式 刀刀外内外内 割割割割 刀刀刀刀
三.震击类工具
液机开闭液气双超 压械式式体体向级 上上下下加加震震 击击击击速速击击 器器器器器器器器
四.整形类工具
三套梨长契鱼 锥管形锥形顶 辊整胀面胀修 整形管胀管整 形器器管器器 器 器
主目录
副目录
一.接头连接部分
z
这部分起传递动力和连接钻杆的作用.
主目录
副目录
二.坐卡部分
z
此部分是倒扣前及倒扣作业时使翼板张开,锚牙锚定在 套管内壁上.从而使轮系得到转换,使工具完成倒扣动 作.
主目录
副目录
三.换向部分
z
这部分相当于一个变速箱,上部钻杆输入的右旋运动, 通过太阳齿轮,行星齿轮,齿圈转换为工具的左旋运动, 实现倒扣动作.
六.补接,补贴类工具
铅封注水泥套管补接器
封隔器式套管补接器 波纹管套管补贴器 密封式套管加固器
七.侧钻类工具
阻截双尾钻可液封通 流断挂管铰捞压隔道 阀磨钩悬式式式器式 鞋胶挂铣导导式导 塞器锥斜斜导斜 器器斜器 器
常用井下工具及仪器、仪表PPT共98页
