立林户户可视对讲的维护手册
立林L智能化可视对讲系统简易说明书
立林L智能化可视对讲系统简易说明书SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。
网线两端水晶头做法相同，都是TIA/EIA-568B标准。
3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。
使用已注册的功能卡，刷卡即可进入编程态。
＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。
直接断电重新上电退出编程态。
RJ45（水晶头）网线水晶头1 白橙2 橙3 白绿4 蓝5 白蓝6 绿7 白棕8 棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
立林L 智能化可视对讲系统简易说明书
立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。
网线两端水晶头做法相同，都是TIA/EIA-568B标准。
3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。
使用已注册的功能卡，刷卡即可进入编程态。
＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。
直接断电重新上电退出编程态。
RJ45（水晶头）网线水晶头1 白橙2 橙3 白绿4 蓝5 白蓝6 绿7 白棕8 棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。
立林L智能化可视对讲系统简易说明书
立林L智能化可视对讲系统简易说明书SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。
网线两端水晶头做法相同，都是TIA/EIA-568B标准。
3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。
使用已注册的功能卡，刷卡即可进入编程态。
＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。
直接断电重新上电退出编程态。
RJ45（水晶头）网线水晶头1 白橙2 橙3 白绿4 蓝5 白蓝6 绿7 白棕8 棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
立林户户可视对讲的维护手册
焊好喇叭线
3、在断开电源后，用万用表的电阻档检测振铃
喇叭是否为开路。
更换一个同类
型的喇叭
如以上检查未发现问题或排除问题后故障现象仍然保持。
更换分机
分机可听到门口机正常声音，但门口机无法听到分机声音或声音太小。
1、打开分机手柄盖，检查麦克风是否被堵住。
是
清理堵塞物,注意不可触及麦克风体。
2、打开分机的手柄盖，检查麦克风线是否脱落或手柄线内部开路。
立林户户系统维护手册
如安装、维修出现下页故障，请参照里面的检查方法和排除方法解决故障。
1、门口机、电源、电控锁故障：
故障现象
检查方法
结论
排除方法
门口机按键时无声音，无显示，电源指示灯不亮。
1、检查电源上的保险管是否熔断。
是
更换保险丝
2、如更换后再次熔断，检查电源输出至门口机的电源线是否短路或接反。
是
是
接好状态线
如以上检查未发现问题或排除问题后故障现象仍然保持
更换门口机
门口机死机
用万用表的电压档检查电源输出电压是否低于10.5V
是
更换电源箱
否
更换门口机
有个别分机号密码开锁不能开门
1、检查分机是否呼叫正常
否
检查分机或线路
2、用户开锁密码是否忘记。
是
在编程状态中重新设置用户开锁密码
分机按报警键，管理机接收不到。
1、如果门口机按保安键不能呼叫管理机，检查门口机至管理机的联网线是否短路、断路、接错。
是
接好联网线
2、如以上检查未发现问题或排除问题后故障现象仍然
保持
是
更换门口机
管理机能接收到分机的报警信号，但门口机按保安键不能呼叫管理机。
户户对讲系统维护手册

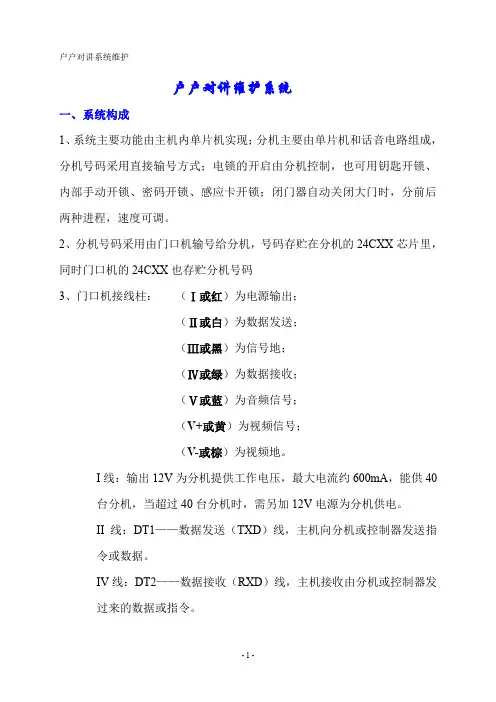

户户对讲维护系统一、系统构成1、系统主要功能由主机内单片机实现；分机主要由单片机和话音电路组成，分机号码采用直接输号方式；电锁的开启由分机控制，也可用钥匙开锁、内部手动开锁、密码开锁、感应卡开锁；闭门器自动关闭大门时，分前后两种进程，速度可调。
2、分机号码采用由门口机输号给分机，号码存贮在分机的24CXX芯片里，同时门口机的24CXX也存贮分机号码3、门口机接线柱：（Ⅰ或红）为电源输出；（Ⅱ或白）为数据发送；（Ⅲ或黑）为信号地；（Ⅳ或绿）为数据接收；（Ⅴ或蓝）为音频信号；（V+或黄）为视频信号；（V-或棕）为视频地。
I线：输出12V为分机提供工作电压，最大电流约600mA，能供40台分机，当超过40台分机时，需另加12V电源为分机供电。
II线：DT1——数据发送（TXD）线，主机向分机或控制器发送指令或数据。
IV线：DT2——数据接收（RXD）线，主机接收由分机或控制器发过来的数据或指令。
V线：AF——通话线，振铃信号也通过该线向分机传送。
4、非可视分机的第6号线\可视分机的第8号(橙色线）为控制器的状态线。
如不安装控制器，机状态线不用接。
5、系统可配接户户对讲副机、户户分机（包括可视）)安保分机、抄表/报警控制器、分户抄表控制器、集中抄表控制器及电话报警拨号器。
增加管理机可实现跨栋户及户对讲。
二、系统安装1、总线布线时要远离干扰源如电力线、电话线等，走线时建议单独走线。
系统周围如有广播电台或其它无线发射设备，走线时建议采用铁管和铁槽走线。
1、主干线、支干线的接线头应采用接线盒处理，以免线头过于集中造成无法放入线槽内或毛刺短路；接线头用螺丝锁紧或焊接方式处理，保证接线处牢固可靠、无毛刺。
3、220V所用线材应选用有双层胶皮，达到市电所要求的绝缘强度多股铜芯线并大于0.75平方毫米，所布的线路均应走暗线或线槽（特别注意220V交流电源线一定要用三芯线，并接入总地线，接线要牢固）。
4、视频线要经过视频分配器后再连接延伸到各可视分机。
户户对讲系统维护手册
户户对讲维护系统一、系统构成1、系统主要功能由主机内单片机实现；分机主要由单片机和话音电路组成，分机号码采用直接输号方式；电锁的开启由分机控制，也可用钥匙开锁、内部手动开锁、密码开锁、感应卡开锁；闭门器自动关闭大门时，分前后两种进程，速度可调。
2、分机号码采用由门口机输号给分机，号码存贮在分机的24CXX芯片里，同时门口机的24CXX也存贮分机号码3、门口机接线柱：（Ⅰ或红）为电源输出；（Ⅱ或白）为数据发送；（Ⅲ或黑）为信号地；（Ⅳ或绿）为数据接收；（Ⅴ或蓝）为音频信号；（V+或黄）为视频信号；（V-或棕）为视频地。
I线：输出12V为分机提供工作电压，最大电流约600mA，能供40台分机，当超过40台分机时，需另加12V电源为分机供电。
II线：DT1——数据发送（TXD）线，主机向分机或控制器发送指令或数据。
IV线：DT2——数据接收（RXD）线，主机接收由分机或控制器发过来的数据或指令。
V线：AF——通话线，振铃信号也通过该线向分机传送。
4、非可视分机的第6号线\可视分机的第8号(橙色线）为控制器的状态线。
如不安装控制器，机状态线不用接。
5、系统可配接户户对讲副机、户户分机（包括可视）)安保分机、抄表/报警控制器、分户抄表控制器、集中抄表控制器及电话报警拨号器。
增加管理机可实现跨栋户与户对讲。
二、系统安装1、总线布线时要远离干扰源如电力线、电话线等，走线时建议单独走线。
系统周围如有广播电台或其它无线发射设备，走线时建议采用铁管和铁槽走线。
1、主干线、支干线的接线头应采用接线盒处理，以免线头过于集中造成无法放入线槽内或毛刺短路；接线头用螺丝锁紧或焊接方式处理，保证接线处牢固可靠、无毛刺。
3、220V所用线材应选用有双层胶皮，达到市电所要求的绝缘强度多股铜芯线并大于0.75平方毫米，所布的线路均应走暗线或线槽（特别注意220V 交流电源线一定要用三芯线，并接入总地线，接线要牢固）。
4、视频线要经过视频分配器后再连接延伸到各可视分机。
对讲系统用户手册(立林)001
*****（对讲）用户手册一、系统概述该对讲系统集互联网技术、移动通信技术、安防检测技术、音视频编码技术为一体，让住户既能在本地简单的使用，实现对讲功能，也可以实现智能家居控制、安防报警控制功能。
搭建一个更加安全、舒适、高效、环保、智能的居住和生活环境。
本地控制、PC机远程控制、移动手机控制三种方式相结合，构建立体式控制平台、实现全方位、多角度的数字化生活。
系统适用于多层、高层小区的智能家居系统；内置32位超低功耗双核处理器，采用linux嵌入式操作系统；同时内置16路有线防区和8路无线防区接口，可外接扩展防区模块；8路视频输入接口，可对布置在室内外的摄像头进行监控；可视对讲开锁功能；访客留言留影管理功能；信息管理功能；电子相框功能；可设置定时闹钟，定时管理家电控制等智能工具；支持系统巡检，自动检测设备状态。
二、基本硬件功能说明本对讲系统的硬件有以下部分：（1）门口主机的实物图及功能介绍图2-1 门口主机实物图基本功能介绍：默认带二维码开锁及密码开锁，可支持定制蓝牙开锁支持人脸识别功能支持设备移离报警支持磁力锁可用Webserve（浏览器）或PC软件进行参数配置设备提供12V输出接口，可给锁设备供电可接数字系统的门禁控制器或电梯控制器，进行电梯控制具有播放广告功能具有门禁开锁即IC刷卡开锁具有留言留影功能技术参数说明：卡容量：≤3万张待机功耗：≤3W最大功耗：≤7.4W工作电压：12~24VDC防护等级：IP54工作温度：-40°C~70°C操作方式：触摸按键安装方式：嵌入式安装/外挂式安装面板材质：铝面+钢化玻璃面板外观尺寸：370×140×53（mm）预埋盒尺寸：348×123×52（mm）外观颜色：金色（二）室内分机介绍室内分机实物图如图2-2所示：图2-2室内分机实物图技术参数及功能说明：音频失真：＜5%音频信噪比：≥50dB工作温度：-10℃～+55℃外观尺寸：135x99x23（mm）安装方式：壁挂式安装能接收门口主机的呼叫对讲开锁；可按报警键呼叫管理中心机，与之实现双向对讲；（三）数字楼层分配器介绍：数字楼层分配器实物如图3-3所示：图2-3数字楼层分配器实物图基本功能：提供8个端口，连接8台室内分机，同时为8台室内分机供电。
立林JB-220V楼宇对讲系统原理与维修
楼宇对讲系统电路分析与维修-楼宇对讲系统原理图1.楼宇对讲系统电路分析与维修不少小区的住户，为开启防盗门方便，设有楼宇对讲系统。
由于楼宇对讲系统大多不提供电路图，给楼宇系统的维修造成困难，笔者维修了几套楼宇对讲系统，弄清楚了系统工作原理，对照电路板实物，画出其电路原理图和接线图，并对其工作原理进行简要分析，供维修时参考。
一、楼宇系统的结构常见的楼宇对讲系统有直按式对讲系统、数字式对讲系统、可视式对讲系统三类。
楼宇对讲系统的结构如图1所示，由主机、分机(每户一个分机，图中只象征性画出两个分机)、电控锁、电源盒和连接系统五部分构成。
整个对讲系统的工作过程是：电源盒为主机提供电源，内部设有降压充电电路和电瓶，将市电降压、整流、滤波后，向电瓶充电，市电停电时由电瓶提供电源。
主机是整个系统的核心，内部设有电源控制电路、呼叫电路、对讲电路、视频电路、开锁电路等，通过呼叫线、送话线、受话线、视频线、开锁线、地线等连接线与用户分机连接。
来客要进入楼内，先按防盗门主机上的用户编号按键，该住户分机的振铃响起，住户摘机后通过对讲系统和视频系统对来人进行确认，然后按开锁键，使主机上的开锁电路动作，将防盗门的电控锁打开。
1．直按式对讲系统主机上每个住户设置一个呼叫按键，每个按键通过呼叫线与相对应的住户连接，如图1所示。
直接按该住户呼叫键即可直接呼叫住户，直观好用，但无保密功能。
该类楼宇对讲系统的连接系统，除了送话线、受话线、开锁线、地线四根共用线外，每个住户需要一根呼叫连接线，如该楼有20个住户，则需要20根呼叫线。
该类呼叫系统主机成本较低，但连接系统成本较高，且电路连接线较多，连接复杂。
2．数码式对讲系统主机上设置0～9十个数字按键，内置编码识别系统，每个住户设置一组数字编码，输入该住户的密码，才能呼叫该户，如果不知道该户编码，无法呼叫，具有一定的保密功能，避免用户被无故打扰。
该类对讲系统全部用户通过一根呼叫共用线即可与主机连接，输入数字后，编码系统识别后呼叫相应的用户。
立林L8智能化可视对讲系统简易说明书
立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。
网线两端水晶头做法相同，都是TIA/EIA-568B 标准。
3、主机编程设置（1）进入/退出编程操作（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。
5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。
用户密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。
立林JB-220V楼宇对讲系统原理与维修
2022-2023学年浙江省宁波市七年级（上）期中数学试卷考试时间：120分钟试卷满分：150分考试范围：第1章-第4章一．选择题（共10小题，满分40分，每小题4分）1．（4分）（2021•荆州模拟）下列哪一个数是﹣3的相反数（）A．3B．﹣3C．D．﹣解：根据相反数和倒数的定义得：﹣3的相反数为3；故选：A．2．（4分）（2006•娄底）如果a，b是任意的两个实数，下列式中的值一定是负数的是（）A．﹣|b+1|B．﹣（a﹣b）2C．﹣D．﹣（a2+1）解：A、当b＝﹣1时，﹣|b+1|＝0，故选项错误；B、当a＝b时，﹣（a﹣b）2＝0，故选项错误；C、当a＝b＝0时，﹣＝0，故选项错误；D、无论a为何值，因为a2≥0，所以a2+1＞0，所以﹣（a2+1）总是负数，故选项正确．故选：D．3．（4分）（2019•柳江区模拟）下列计算的结果中正确的是（）A．3x+y＝3xy B．5x2﹣2x2＝3C．2y2+3y2＝5y4D．2xy3﹣2y3x＝0解：A、3x+y，无法计算，故此选项错误；B、5x2﹣2x2＝3x2，故此选项错误；C、2y2+3y2＝5y2，故此选项错误；D、2xy3﹣2y3x＝0，正确．故选：D．4．（4分）（2018•郯城县三模）据调查测算，在2016年清明节“小长假”期间，山东全省共接待游客2721.6万人次，同比增长13.5%；实现旅游消费199.7亿元，同比增长15.1%，将199.7亿元用科学记数法表示为（）A．199.7×108B．1.997×1010C．1.997×108D．199.7×1011解：199.7亿＝1.997×1010，故选：B．5．（4分）（2018秋•海淀区校级期中）若a2＝25，|b|＝2，且ab＜0，则a+b＝（）A．﹣7B．±7C．±3D．3解：∵a2＝25，|b|＝2，∴a＝±5，b＝±2，∵ab＜0，∴a＝5，b＝﹣2或a＝﹣5，b＝2，当a＝5，b＝﹣2时，a+b＝5﹣2＝3；当a＝﹣5，b＝2时，a+b＝﹣5+2＝﹣3；综上，a+b的值为±3，故选：C．6．（4分）（2012秋•晋江市期末）对于代数式，下列说法不正确的是（）A．它按x降幂排列B．它是单项式C．它的常数项是D．它是二次三项式解：∵代数式由三项构成3x2、﹣x、；最高次项为3x2，它的常数项是，排列按x降幂排列，所以B正确，ACD错误．故选：B．7．（4分）（2009秋•顺德区校级期中）若2x﹣y＝﹣，则1﹣4x+2y的值为（）A．2B．0C．﹣2D．1解：∵2x﹣y＝﹣，∴1﹣4x+2y＝1﹣2（2x﹣y）＝1+1＝2．故选：A．8．（4分）（2008秋•福清市期末）如果由四舍五入得到的近似数78，那原数不可能是（）A．78.01B．77.99C．77.5D．77.49解：根据四舍五入的法则，78.01的近似数为78，77.99的近似数为78，77.5的近似数为78，77.49的近似数为77．故选D．9．（4分）（2009•南昌）在0，﹣2，1，3这四数中，最小的数是（）A．﹣2B．0C．1D．3解：因为在0，﹣2，1，3这四个选项中，只有﹣2小于0，故最小的数是﹣2．故选：A．10．（4分）（2015秋•和平区期末）如果多项式A加上﹣2x2﹣1得4x2+1，那么多项式A是（）A．6x2+2B．2x2C．6x4+2D．﹣2x2+2解：根据题意得：A＝4x2+1+2x2+1＝6x2+2，故选：A．二．填空题（共6小题，满分30分，每小题5分）11．（5分）（2019秋•沙坪坝区校级期中）已知a、b、c分别是一个三位数的百位、十位、个位上的数字，且a、b、c满足（|a﹣2|+|a﹣4|）（|b|+|b﹣3|）（|c﹣1|+|c﹣6|）＝60，则这个三位数的最大值为536．解：∵a、b、c是整数，（|a﹣2|+|a﹣4|）（|b|+|b﹣3|）（|c﹣1|+|c﹣6|）＝60，∴有三种情况：①|a﹣2|+|a﹣4|＝4，|b|+|b﹣3|＝3，|c﹣1|+|c﹣6|＝5；②|a﹣2|+|a﹣4|＝2，|b|+|b﹣3|＝6，|c﹣1|+|c﹣6|＝5；③|a﹣2|+|a﹣4|＝2，|b|+|b﹣3|＝3，|c﹣1|+|c﹣6|＝10；∴要使三位数最大，首先要保证a尽可能大，当|a﹣2|+|a﹣4|＝4时，解得：a＝1或a＝5；当|a﹣2|+|a﹣4|＝2时，解得：2≤a≤4；∴a＝5．当a＝5时，|b|+|b﹣3|＝3，|c﹣1|+|c﹣6|＝5，解得：0≤b≤3，1≤c≤6，∴由a、b、c组成的最大三位数为536．补充方法：把括号按照顺序记为x、y、z则有：x的最小值为2、y的最小值是3、z的最小值是5 2、再将60因数分解，结合60的分解可以得出x、y、z的值应该有五种情况：2、3、10；2、5、6；2、6、5；3、4、5；4、3、5 3、再逐一排除，得出答案536．故答案为536．12．（5分）（2021秋•介休市期中）单项式的系数是﹣．解：单项式的系数是：﹣．故答案为：﹣．13．（5分）（2019秋•天河区校级期中）用四舍五入法把﹣1.8049精确到0.01为﹣1.80．解：﹣1.8049精确到0.01为﹣1.80．故答案为﹣1.80．14．（5分）（2019秋•江都区月考）按图中的程序运算：当输入的数据为﹣1时，则输出的数据是77．解：把x＝﹣1代入得：（﹣1）×（﹣4）﹣（﹣1）＝4+1＝5＜10，把x＝5代入得：5×（﹣4）﹣（﹣1）＝﹣20+1＝﹣19＜10，把x＝﹣19代入得：﹣19×（﹣4）﹣（﹣1）＝76+1＝77＞10，则输出的数据为77．故答案为：7715．（5分）（2015•桂林模拟）有理数m，n在数轴上的位置如图所示，那么化简|2m﹣2n|﹣的结果是m﹣n．解：由数轴可得，n＜0＜m，∴m﹣n＞0，n﹣m＜0，∴|2m﹣2n|﹣＝2m﹣2n﹣（m﹣n）＝2m﹣2n﹣m+n＝m﹣n，故答案为：m﹣n．16．（5分）（2014春•沙河市期末）如图，△ABC的周长是3，以它的三边中点为顶点组成第2个三角形，再以第二个三角形的三边中点为顶点组成的第3个三角形，…，则第n个三角形的周长为．解：由三角形的中位线定理可知后一个三角形的周长等于上一个三角形的周长的一半，∵△ABC的周长是3，∴第2个三角形的周长＝，第3个三角形的周长＝，…，第n个三角形的周长＝．故答案为：．三．解答题（共8小题，满分80分）17．（8分）（2021秋•沈北新区校级期中）把下列各数分类，并填在表示相应集合的大括号里．﹣3，+，0.1，9，0，1.23，﹣4，10%，π．（1）正数集合：{+，0.1，9，1.23，10%，π…}；（2）正整数集合：{9…}；（3）负分数集合：{﹣4…}．解：（1）正数集合：{+，0.1，9，1.23，10%，π…}；（2）正整数集合：{9…}；（3）负分数集合：{﹣4…}．故答案为：+，0.1，9，1.23，10%，π；9；﹣4．18．（8分）（2019春•江州区期中）计算：（1）；（2）．解：（1）原式＝×2﹣5＝3﹣5＝﹣2；（2）原式＝﹣1+﹣＝﹣1．19．（10分）（2021秋•镇海区校级期中）化简求值：（1）x+6y2﹣4（2x﹣y2），其中x＝2，y＝﹣1；（2）3（x+y）﹣（x﹣y）﹣4（x+y）+（x﹣y），其中x＝﹣1，y＝1．解：（1）x+6y2﹣4（2x﹣y2）＝x+6y2﹣8x+4y2＝10y2﹣7x，当x＝2，y＝﹣1时，原式＝10×（﹣1）2﹣7×2＝10﹣14＝﹣4；（2）3（x+y）﹣（x﹣y）﹣4（x+y）+（x﹣y）＝﹣（x+y）＝﹣x﹣y，当x＝﹣1，y＝1时，原式＝﹣（﹣1）﹣1＝﹣+1﹣1＝﹣．20．（10分）（2018秋•确山县期中）观察等式2﹣＝2×+1，5﹣＝5×+1，给出如下定义：我们称使等式a﹣b＝a•b+1成立的一对有理数a，b为“共生有理数对”，记为（a，b），如：数对（2，），（5，）都是“共生有理数对”．（1）数对（﹣2，1），（3，﹣）中是“共生有理数对”的是无．（2）若（a，3）是“共生有理数对”，求a的值；（3）若（m，n）是“共生有理数对”，m≠1，则（m，﹣n）不是“共生有理数对”（填“是”或“不是”）（4）请再写出一对符合条件的“共生有理数对”：（4，）（答案不唯一）．（注意：不能与题目中已有的“共生有理数对”重复）解：（1）﹣2﹣1＝﹣3，﹣2×1+1＝﹣1，∴﹣2﹣1≠﹣2×1+1，∴（﹣2，1）不是“共生有理数对”，∵3﹣（﹣）＝，3×（﹣）+1＝﹣，∴3﹣（﹣）≠3×（﹣）+1，∴（3，﹣）不是“共生有理数对”．故答案为：无；（2）由题意得：a﹣3＝3a+1，解得a＝﹣2．（3）不是．理由：m﹣（﹣n）＝m+n，m•（﹣n）+1＝﹣mn+1∵（m，n）是“共生有理数对”∴m﹣n＝mn+1∴﹣mn+1＝﹣m+n+2∴（m，﹣n）不是“共生有理数对”．故答案为：不是；（4）（4，）等．故答案为：（4，）（答案不唯一）．21．（10分）（2021秋•简阳市期中）某自行车厂一周计划生产1400辆自行车，平均每天生产200辆，由于各种原因实际每天生产量与计划量相比有出入．下表是某周的生产情况（超产为正、减产为负）：星期一二三四五六日增减+5﹣2﹣4+13﹣10+16﹣9（1）根据记录可知前三天共生产599辆；（2）产量最多的一天比产量最少的一天多生产26辆；（3）该厂实行每周计件工资制，每生产一辆车可得60元，若超额完成任务，则超过部分每辆另奖15元；少生产一辆扣15元，那么该厂工人这一周的工资总额是多少？解：（1）5﹣2﹣4+200×3＝599（辆）；（2）16﹣（﹣10）＝26（辆）；（3）5﹣2﹣4+13﹣10+16﹣9＝9，（1400+9）×60+9×15＝84675（元）．故答案为：599，26，84675．22．（10分）（2021秋•金水区校级期中）某检修小组从A地出发，在东西方向的马路上检修线路，如果规定向东行驶为正，向西行驶为负，一天中七次行驶记录如下（单位：千米）：第一次第二次第三次第四次第五次第六次第七次﹣3+8﹣9+10+3﹣6﹣1（1）在第五次记录时检修小组距A地最远；（2）求收工时检修小组在A地的什么方向？距A地多远？（3）若每千米耗油0.3升，每升汽油需7.2元，则检修小组工作一天需汽油费多少元？解：（1）第一次后，检修小组距A地3km；第二次后，检修小组距A地﹣3+8＝5（km）；第三次后，检修小组距A地﹣3+8﹣9＝﹣4（km）；第四次后，检修小组距A地﹣3+8﹣9+10＝6（km）；第五次后，检修小组距A地﹣3+8﹣9+10+3＝9（km）；第六次后，检修小组距A地﹣3+8﹣9+10+3﹣6＝3（km）；第七次后，检修小组距A地﹣3+8﹣9+10+4﹣6﹣1＝2（km）；故答案为：五；（2）﹣3+8﹣9+10+4﹣6﹣1＝2（km），所以收工时检修小组在A地的东边，距A地2 km；（3）（3+8+9+10+3+6+1）×0.3×7.2＝40×0.3×7.2＝86.4（元），答：检修小组工作一天需汽油费86.4元．23．（10分）（2017秋•大连期中）某超市在十九大期间对顾客优惠，规定如下：一次性购物优惠方法少于200元不予优惠低于500元但不低于200元九折优惠500元或超过500元其中500元部分给予九折优惠，超过500元部分给予八折优惠（1）刘老师一次性购物800元，他实际付款690元；（2）如果顾客在该超市一次性购物x元，当x小于500元但不小于200元时，他实际付款0.9x元；当x大于或等于500元时，他实际付款（0.8x+50）元（用含x的代数式表示）；（3）如果刘老师两次购物合计900元，第一次购物的货款为a元（200＜a＜300），用含a的代数式表示：两次购物刘老师实际多少元？解：（1）根据题意得：500×0.9+（800﹣500）×0.8＝690（元）；故答案为：690；（2）果顾客在该超市一次性购物x元，当x小于500元但不小于200元时，他实际付款0.9x元；当x大于或等于500元时，他实际付款500×0.9+（x﹣500）×0.8＝0.8x+50（元）；故答案为：0.9x；0.8x+50；（3）根据题意得：0.9a+0.8（900﹣a﹣500）+500×0.9＝0.1a+770（元）．24．（14分）（2021秋•南城县校级月考）【新知理解】如图1，点C在线段AB上，若BC＝πAC，则称点C 是线段的圆周率点，线段AC、BC称作互为圆周率伴侣线段．（1）若AC＝2，求AB的长；（2）在（1）的条件下，若点D也是图1中线段AB的圆周率点（不同于点C），试求出线段BD的长，并判断AC与BD的数量关系；【解决问题】（3）如图2，现有一个直径为1个单位长度的圆片，将圆片上的某点与数轴上表示1的点重合，并把圆片沿数轴向右无滑动性的滚动1周，该点到达C的位置，求点C所表示的数；若点M、N是线段OC的圆周率点，求MN的长；（4）图2中，若点D在射线OC上，且线段CD与O、C、D中某两个点为端点的线段互为圆周率伴侣线段，请直接写出点D所表示的数（答案保留π）．解：（1）∵AC＝2，BC＝πAC，∴BC＝2π，∴AB＝AC+BC＝2π+2．故答案为：2π+2；（2）∵点D也是线段AB的圆周率点且不重合，∴AD＝πBD，∴BD+πBD＝AB，即BD+πBD＝2π+2，∴BD＝2，∴AC＝BD；（3）由题意可知，C点表示的数是π+1，M、N均为线段OC的圆周率点，不妨设M点离O点近，且OM＝x，x+πx＝π+1，解得x＝1，∴MN＝π+1﹣1﹣1＝π﹣1；（4）设点D表示的数为x，如图1，若CD＝πOD，则π+1﹣x＝πx，解得x＝1；如图2，若OD＝πCD，则x＝π（π+1﹣x），解得x＝π；如图3，若OC＝πCD，则π+1＝π（x﹣π﹣1），解得x＝π++2；如图4，若CD＝πOC，则x﹣（π+1）＝π（π+1），解得x＝π2+2π+1；综上，D点所表示的数是1或π或π++2或π2+2π+11112。
立林对讲故障排除
立林楼宇对讲分机、主机、管理机故障排除第一章、系统维护流程第一章、系统维护流程当系统出现故障时,一般可采用以下方法迅速发现并排除故障点第一步判断系统故障就是由哪些设备或线路引起: 系统出现故障,先要根据故障现象判断问题出在哪里,一般地做法就是先分清故障出在主机、分机还就是线路上。
对于不开锁的故障,还要查电锁、防盗门就是否正常。
正常的做法就是, (1)如果就是用户报修分机,应当问明就是只有一户有故障、还就是有多户或就是整个单元都有相同故障。
如果就是只有一户,一般可断定就是分机或这户的进户线有故障(对于直通式系统的不振铃故障则还有可能就是这户的按叫按钮坏或就是这户的呼叫线断路) 如果就是好几个或全部分机都有相同的。
故障,则分机一般无故障,故障就是由主机、线路等引起。
(2)如果就是报修主机故障,比如来电话说主机听不到分机进话,这时应问明就是听不到其一户还就是多户或全部,只要有一户听得到就说明主机没有“听不到”故障。
如果试了好几户都听不到则很有可能就是主机有故障。
1、只要门口机能正常拨通一台分机并可正常与之对讲,开锁。
则此门口机、电源、电锁均无故障。
2、某台分机与主机对讲通话正常,说明主机的通话部分的功能正常,如有分机不能与主机对讲通话, 该故障出自该分机本身(或就是线路) 与主机无关。
, 如果所有分机都不能与主机对讲通话,一般情况就是主机或线路的问题,因为全部分机都损坏的可能性较小。
3、某台分机能开锁,说明主机、电锁没有问题,如果出现某台分机不能开锁的情况,就排除了主机与电锁,应着重检测分机就是否有故障。
4、若一条干线上所有分机的故障均相同,则判定干线有断路、短路、接错现象。
如4 层以上所有可视分机都没图像,原因应该就是3 层至4 层的视频线路断路引起。
5、如某层的分机都出现同样的故障,应根据故障现象查找本层的相关设备或线路,如该层可视分机都没图像,可能就是该层的视频分配放大器有问题。
6、可视系统可瞧着就是由两个独立的部分组成,一就是视频部分(整个可视系统减去非可视系统原有的部分) ,另一部分就就是非可视系统原有的包括通话、开锁、报警等功能的部分,我们通称它为通话部分。
可视对讲保养流程作业指导书
可视对讲保养流程作业指导书1. 简介本文档旨在提供可视对讲设备保养的操作指导和流程说明。
通过操作本指导书提供的步骤，能够确保可视对讲设备的正常运行和延长使用寿命。
2. 设备检查在执行任何保养工作之前，首先要进行设备检查，以确保设备正常工作。
以下是设备检查的步骤：2.1. 视频和音频检查1.打开可视对讲设备的电源。
2.检查设备的视频画面是否正常显示，并确保画面清晰、稳定。
3.检查设备的音频功能，确认声音传输是否正常。
2.2. 按键和触摸屏检查1.测试设备的按键是否灵敏和正常响应。
2.如适用，测试设备的触摸屏功能，确保触摸屏正常工作。
2.3. 网络连接检查1.测试设备的网络连接是否正常。
2.检查设备是否能够访问网络，并确保设备连接的网络稳定。
3. 清洁与维护经常进行设备的清洁和维护可以保持设备的良好状态，并延长其使用寿命。
以下是清洁和维护的步骤：3.1. 外观清洁1.使用柔软的布料轻轻擦拭设备的外壳，确保清除灰尘、污垢和指纹。
2.避免使用含有酒精或溶剂的清洁剂，以免损坏设备表面。
3.2. 视频镜头清洁1.轻轻使用干净的布料擦拭设备的视频镜头，确保清除灰尘和污垢。
2.避免使用化学清洁剂，因为它们可能会损坏镜头。
3.3. 电源线和电缆维护1.检查设备的电源线和电缆，确保其完好无损。
2.轻轻清洁电源线和电缆的接口，确保它们没有灰尘或污垢。
4. 软件升级定期进行可视对讲设备的软件升级，可以获取最新的功能和修复已知问题。
以下是软件升级的步骤：4.1. 查看最新软件版本1.在设备上打开设置菜单，并找到软件升级选项。
2.检查是否有新的软件版本可用。
4.2. 下载和安装软件升级1.如果有新的软件版本可用，将其下载到计算机上。
2.将软件升级文件通过USB或其他适配器传输到设备上。
3.在设备上打开设置菜单，并找到软件升级选项。
4.选择“安装软件升级”，并按照屏幕上的提示完成升级过程。
5. 故障排除如果可视对讲设备出现故障或异常情况，可以尝试进行故障排除以解决问题。
立林户户对讲系统2.0调试说明书
2．1 系统示意图
二．安装说明
3P+2P(阀门控制)
水表 电表 煤气表
热能表
3P 红外探头
烟感探头
5P V 2P 2P
18V 电源
门磁 紧急按钮
12V
123
456
78 9
*0#
保安
密码
2P 电源 电控锁
6P
RS232
V
备注：户户隔离器与视频分配放大器为选件。
（1）n### ：设置联网号码，代表管理中心联网范围，可由键盘直接输入“000-208”范围内任意三
3
位数字，其中号码为“000”代表不联网门口主机，为“001-208”代表联网门口主机，若为不联网系统此 项严禁更改。（出厂设为 n000。）
（2）####：设置门口主机号码，作为管理机拨号号码，可由键盘输入“0001-9999”任意 4 位数字。 （出厂设为“0000”）
第一：分机剪地址码
分机上有两组地址码（不带信息发布分机只有一组地址码），一组为信息发布系统地址码，另一组为
对讲系统地址码，都是采用剪断跳线来代表，即 1、2、4、8、16、32、64、128、256 有选择相加，最大
号码为 336。地址码应按顺序剪号，两组地址码剪号应相同，且与门口主机输号顺序一一对应。地址码如
“LF-12”代表采用第 1、2 位数字控制电梯 “LF-1”代表采用第 1 位数字控制电梯 “LF-2”代表采用第 2 位数字控制电梯 “LF-3”代表采用第 3 位数字控制电梯 “LF-4”代表采用第 4 位数字控制电梯 “LF-23”代表采用第 2、3 位数字控制电梯 “LF-34”代表采用第 3、4 位数字控制电梯 （12）t###：设置控制电梯键盘按键有效延迟时间（单位：秒），可由键盘输入“001-999”范围内任 意三位数。（出厂设为“t900”） （13）###—：设置“公共用户”号码，用来设置“公共用户”密码和注册“公共用户”感应卡，其 中“###”可由键盘输入“000-999”范围内任意三位数，“—”代表“0-9”所有数字，设置完后须在门口 进行输号后才有效。这 10 个“公共用户”号码不得与“分机用户”号码相同。（出厂设为“999—”，默认 为 9990-9991） （14）C###：软件控制开关，可输入以下代码。（出厂设为“C000”） “000”代表该软件为普通软件
对讲系统用户手册(立林)001
*****（对讲）用户手册一、系统概述该对讲系统集互联网技术、移动通信技术、安防检测技术、音视频编码技术为一体，让住户既能在本地简单的使用，实现对讲功能，也可以实现智能家居控制、安防报警控制功能。
搭建一个更加安全、舒适、高效、环保、智能的居住和生活环境。
本地控制、PC机远程控制、移动手机控制三种方式相结合，构建立体式控制平台、实现全方位、多角度的数字化生活。
系统适用于多层、高层小区的智能家居系统；内置32位超低功耗双核处理器，采用linux嵌入式操作系统；同时内置16路有线防区和8路无线防区接口，可外接扩展防区模块；8路视频输入接口，可对布置在室内外的摄像头进行监控；可视对讲开锁功能；访客留言留影管理功能；信息管理功能；电子相框功能；可设置定时闹钟，定时管理家电控制等智能工具；支持系统巡检，自动检测设备状态。
二、基本硬件功能说明本对讲系统的硬件有以下部分：（1）门口主机的实物图及功能介绍图2-1 门口主机实物图基本功能介绍：默认带二维码开锁及密码开锁，可支持定制蓝牙开锁支持人脸识别功能支持设备移离报警支持磁力锁可用Webserve（浏览器）或PC软件进行参数配置设备提供12V输出接口，可给锁设备供电可接数字系统的门禁控制器或电梯控制器，进行电梯控制具有播放广告功能具有门禁开锁即IC刷卡开锁具有留言留影功能技术参数说明：卡容量：≤3万张待机功耗：≤3W最大功耗：≤7.4W工作电压：12~24VDC防护等级：IP54工作温度：-40°C~70°C操作方式：触摸按键安装方式：嵌入式安装/外挂式安装面板材质：铝面+钢化玻璃面板外观尺寸：370×140×53（mm）预埋盒尺寸：348×123×52（mm）外观颜色：金色（二）室内分机介绍室内分机实物图如图2-2所示：图2-2室内分机实物图技术参数及功能说明：音频失真：＜5%音频信噪比：≥50dB工作温度：-10℃～+55℃外观尺寸：135x99x23（mm）安装方式：壁挂式安装能接收门口主机的呼叫对讲开锁；可按报警键呼叫管理中心机，与之实现双向对讲；（三）数字楼层分配器介绍：数字楼层分配器实物如图3-3所示：图2-3数字楼层分配器实物图基本功能：提供8个端口，连接8台室内分机，同时为8台室内分机供电。
立林户户可视对讲的维护手册
立林户户系统维护手册如安装、维修出现下页故障，请参照里面的检查方法和排除方法解决故障。
1、门口机、电源、电控锁故障：故障现象检查方法结论排除方法1、检查电源上的保险管是否熔断。
是更换保险丝2、如更换后再次熔断，检查电源输出至门口机的电是排除短路点并源线是否短路或接反。
更换保险管3、检查电源至门口机的电源线是否断路。
是接好断线门口机按键时4、断开门口机电源线，电源箱输出12V 电压正常，无声音，无显打开门口机后盖检查保持二极管D1（ 4001）是否击是更换 D1 （4001）示，电源指示灯穿。
不亮。
5、检查 220V 交流电是否无。
是接好交流电6、用万用表的电压档检测电源输出电压是否低于是更换电源箱10. 5V 。
如以上检查未发现问题或排除问题后故障现象仍然更换门口机保持。
1、检查电源输出至门口机的电源线是否小于 1.0平是更改线路方毫米或电源线超过 10 米2、检查 220V 交流电是否低于 170V 。
是增加稳压器3、检查分机号码是否有重号是重新编号门口机不停地4、检查分机是否有忘记编号是给没号码的分开锁机编号5、检查分机与控制器（包括报警控制器、抄表控制是接好状态线器）之间的状态线是否短路、断路接错。
如以上检查未发现问题或排除问题后故障现象仍然更换门口机保持门口机死机用万用表的电压档检查电源输出电压是否低于是更换电源箱10. 5V 否更换门口机1、检查分机是否呼叫正常否检查分机或线有个别分机号路密码开锁不能在编程状态中开门2、用户开锁密码是否忘记。
是重新设置用户开锁密码1、如果门口机按保安键不能呼叫管理机，检查门口是接好联网线分机按报警键，机至管理机的联网线是否短路、断路、接错。
管理机接收不2、如以上检查未发现问题或排除问题后故障现象仍到。
然是更换门口机保持管理机能接收1、打开门口机后盖，保安键的连接线是否脱落是焊好脱落线到分机的报警信号，但门口机2、如以上检查未发现问题或排除问题后故障现象仍按保安键不能然保持。
立林社区围墙对讲系统使用说明书
注：可视系统型号后面加 C 即彩色可视系统
2．功能特点
备注 非可视 带门禁 黑白可视 黑白可视带门禁
2.1 本机特征参数可通过键盘设置； 2.2 键盘夜光显示； 2.3 配有红外线发光二极管，使其在夜间图像清晰； 2.4 能与住户分机实现可视对讲及开锁功能； 2.5 能与小区管理机双向对讲； 2.6 利用小区管理机可监视围墙主机前图像； 2.5 具有刷卡开锁功能，每次刷卡开锁的信息，可以送到微机上显示和记录； 2.6 具有密码功能，用于注销卡操作； 2.7 号码可自行设置，但不能设与门口主机和小区副管理机的号码相同。
4
L1、L2 接电控锁
围墙主机的红为视频+，橙为视频-，接小区 管理机的视频输入端
4．使用方法 4.1 进入编程状态：按一下主机背后小孔里的微动开关，听到“嘟”一声则进入编程状态。 4.2 退出编程状态：按一下主机背后小孔里的微动开关或断电重新上电退出编程状态。 4.3 主机编程设置（注意：本编程设置非专业维护技术员不得使用） 具体操作：
社区围墙对讲系统使用说明书（户户型）
1．系统说明
社区围墙主机主要安装于小区出入口，能选呼整个小区所有用户分机。该系统分以下型
号：
序号
名称
型号
1 社区围墙主机
JB-2400IIF
2 社区围墙带刷卡主机
JB-2400IIGF
3 社区围墙可视主机
JB-2400IIMF
4 社区围墙可视带刷卡主机JB-2400IIMGF
操作：密码+“代码”+密码+“旧密码”+密码+“新密码”+密码 说明：① 操作正确，围墙主机会有长“嘟”提示音，错误会有短“嘟、嘟”提示音；
②“旧密码”为原先使用密码，“新密码”为想要设置的密码，若第一次设密码则 旧密码为 1234；
立林L8对讲系统说明书
L8户户对讲系统使用说明书第1节产品型号说明序号产品型号产品名称外观尺寸mm 安装尺寸mm1 L8-5002 L8非可视主机2 L8-5002M L8黑白可视主机3 L8-5002L L8非可视联网主机4 L8-5002GL L8非可视联网刷卡主机5 L8-5002ML L8黑白可视联网主机6 L8-5002MGL L8黑白可视联网刷卡主机7 L8-5002MLC L8彩色可视联网主机8 L8-5002MGLC L8彩色可视联网刷卡主机9 L8-5002LF L8非可视联网副主机10 L8-5002GLF L8非可视联网刷卡副主机11 L8-5002MLF L8黑白可视联网副主机12 L8-5002MGLF L8黑白可视联网刷卡副主机13 L8-5002MLFC L8彩色可视联网副主机14 L8-5002MGLFC L8彩色可视联网刷卡副主机15 L8-5002MLW L8黑白可视围墙主机16 L8-5002LW L8非可视围墙主机17 L8-5002GLW L8非可视围墙刷卡主机18 L8-5002MGLW L8黑白可视围墙刷卡主机19 L8-5002MLWC L8彩色可视围墙主机20 L8-5002MGLWC L8彩色可视围墙刷卡主机2型：140×342×70mm4型：120×373×51 mm10型：170×386×54mm11型：380×240×54mm（1）2型预埋盒：134×340×50 mm铁门安装：130×300×40mm（2）4型预埋盒：344×106×45(52) mm铁门安装：105×340×32mm（3）10型预埋盒：142×358×64mm铁门安装：140×332×48mm（4）11型预埋盒：352×213×64mm铁门安装：322×210×48mm注：型号后面带“T”为触控主机第2节 产品介绍2．1外观摄像头喇叭显示屏电源指示麦克风读卡部操作键盘安装螺丝盖板2．2功能特点（1）可选择不同外观的液晶显示和数码显示；（2）操作键盘可采用机械按键或电容触控按键操作； （3）CCD 摄像头角度可调，夜间可视；（4）可与管理中心进行语音、视频、数据联网通信； （5）可与分机实现双向呼叫对讲开锁功能，（6）音频采用半双工和全双工混合对讲方式，具有声音不丢失，且声音大，不嘯叫； （7）入户只需一根网线即可实现语音、视频、数据通信； （8）采用FLASH 存储用户资料，永不丢失；（9）一户一密码，具有密码开锁和防区密码撤防功能；（10）可内置或外配IC/ID 门禁，具有刷卡开锁和防区布撤防功能； （11）具有开门检测、电梯控制等功能；（12）联网功能强大，可接入TCP/IP 网络； （13）可预埋式安装、嵌入式安装。
立林可视对讲v25说明书
立林可视对讲v25说明书
立林可视对讲V25说明书本机使用前请先阅读说明书。
立林可视对讲的使用方法及注意事项，请参阅视频《可视对讲，使用前应了解和熟悉的几个方面》。
立林可视对讲V25说明书有多种版本可选，用户可以根据自己的实际需要选购不同的版本，但需要注意的是，本机不支持对已购版本进行升级，也不支持修改本机设置。
由于本机内置了系统配置软件，用户可以通过软件来设置设备和参数。
当使用立林可视对等机时，请将电源关闭以节约电力消耗。
在使用立林可视对等机时，应注意机器的正常工作温度和湿度；如果机器长时间不使用而未及时充电时应拔掉电源线并将其放在通风干燥处；长时间不用或者长时间搁置在潮湿地方都会造成机器内部元件老化从而影响产品使用寿命；机器长时间没有通电也会造成电源损坏而影响产品正常使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊好麦克风线或更换手柄线。
门口机可听到分机正常声音，但分机无法听到门口机的声音或声音太小。
1、打开分机的手柄盖，检查分机听筒喇ห้องสมุดไป่ตู้是否脱落或手柄线内部开路。
是
焊好脱落线或更换手柄线
2、更换一个同型号的喇叭后，检查故障是否排除。
是
更换分机
不振铃，摘机无提示音，不影响其它分机。
1、检查分机的外接线是否断路、接错。
立林户户系统维护手册
如安装、维修出现下页故障，请参照里面的检查方法和排除方法解决故障。
1、门口机、电源、电控锁故障：
故障现象
检查方法
结论
排除方法
门口机按键时无声音，无显示，电源指示灯不亮。
1、检查电源上的保险管是否熔断。
是
更换保险丝
2、如更换后再次熔断，检查电源输出至门口机的电源线是否短路或接反。
是
1、如果门口机按保安键不能呼叫管理机，检查门口机至管理机的联网线是否短路、断路、接错。
是
接好联网线
2、如以上检查未发现问题或排除问题后故障现象仍然
保持
是
更换门口机
管理机能接收到分机的报警信号，但门口机按保安键不能呼叫管理机。
1、打开门口机后盖，保安键的连接线是否脱落
是
焊好脱落线
2、如以上检查未发现问题或排除问题后故障现象仍然保持。
是
接好分机外接线
2、打开分机机壳，检查分机的内接线是否脱落。
是
焊好脱落线
如以上的检查未发现问题或排除问题后故障现象仍然保持。
更换分机
分机可振铃摘机无话路不能对讲，可开锁。
1、检查分机外接的第五根信号线（音频线）是否断路或脱落。
是
接好信号线
否
更换分机
可视分机按报警键，管理机接收不到报警信号。
2、打开分机机盖，用万用表的电阻档检测报警开关是否通断正常。
否
更换门口机
分机的图像翻滚
1、检查视频线是否短路。
是
排除短路点
2、检查可视分机18V电压是否低于13V。
是
检查18V电源
3、检查市电220V交流电电压是否偏低。
是
加稳压器
2分机类故障：
故障现象
检查方法
结论
排除方法
分机不振铃但对讲正常。
1、检查分机外接线是否断路、短路、接错。
是
重新接好线
2、打开分机机壳，检查振铃喇叭线是否脱落。
否
更换一个同型号的开关
可视分机有光
栅无图像
1、检查分机外接的视频线是否断路或接错。
是
接好视频线
2、检查分机外接的视频分配器是否接触不良。
是
接好分配器
3、打开分机机盖，检查分机内的视频接线是否脱落。
是
焊好脱落线
如以上检查未发现问题或排除问题后故障现象仍然保持。
更换可视分机
可视分机无光栅无图像。
1检查可视分机18V电源插座是否接触不良。
否
更换光敏电阻
可视门口机与分机对讲正常，但分机有光栅无图像。
1、检查视频线是否断路或接错。
是
接好视频线
2、检查视频放大器或分配器的接头是否接触不良。
是
接好接头
3、检查交流电是否低于170V左右。
是
加电源稳压器
分机的图像重
影
1、检查视频线是否有悬空的端口。
是
切断悬空线
2、在门口机与视频线间加75欧姆电阻或在视频线末端加75欧姆电阻检查故障是否排除。
是
更换隔离器
隔离器连接的分机选通后摘机无话路，可开锁
1、检查隔离器至分机的第五根信号线（音频线）是否短路、断路、接错。
是
接好信号线
2、检查隔离器输入的第五根信号线是否短路、断路、接错。
是
接好信号线
3、如以上检查未发现问题或排除问题后故障
4、控制器（包括报警、抄表）类故障：
故障现象
检查方法
结论
排除方法
控制器操作无反应，指示灯不亮。
检查控制器是否无12V供电电压。
是
接好12V电源
否
更换控制器
控制器不能编号
检查控制器的连接信号线是否接错或断路
是
重新接好线
否
更换控制器
控制器操作无拨号音，工作正常。
打开控制器在断电的状态下用万用表的电阻档检测喇叭是否为开路状态。
是
更换一个同型号的喇叭
否
更换控制器
是
接好状态线
如以上检查未发现问题或排除问题后故障现象仍然保持
更换门口机
门口机死机
用万用表的电压档检查电源输出电压是否低于10.5V
是
更换电源箱
否
更换门口机
有个别分机号密码开锁不能开门
1、检查分机是否呼叫正常
否
检查分机或线路
2、用户开锁密码是否忘记。
是
在编程状态中重新设置用户开锁密码
分机按报警键，管理机接收不到。
更换门口机
通话音量降低，音质较差。
1、更换一台门口机，检查故障是否排除
是
2、检查连接线是否过细，线头、线间是否有虚焊
是
分段更换线路
3、检查电源输入交流电源线是否为三芯插头或接地点是否牢固。
否
接好地线
通话时有广播音干扰
检查附近是否有强干扰源（如：广播电台或其它无线发射设备）。
是
使线路远离这些发射设施或对线路加屏蔽接地
是
焊好喇叭线
3、在断开电源后，用万用表的电阻档检测振铃
喇叭是否为开路。
更换一个同类
型的喇叭
如以上检查未发现问题或排除问题后故障现象仍然保持。
更换分机
分机可听到门口机正常声音，但门口机无法听到分机声音或声音太小。
1、打开分机手柄盖，检查麦克风是否被堵住。
是
清理堵塞物,注意不可触及麦克风体。
2、打开分机的手柄盖，检查麦克风线是否脱落或手柄线内部开路。
排除短路点并更换保险管
3、检查电源至门口机的电源线是否断路。
是
接好断线
4、断开门口机电源线，电源箱输出12V电压正常，打开门口机后盖检查保持二极管D1（4001）是否击穿。
是
更换D1（4001）
5、检查220V交流电是否无。
是
接好交流电
6、用万用表的电压档检测电源输出电压是否低于10.5V。
是
更换电源箱
是
更换18V插座
2、检查可视分机18V电源线是否断路。
是
接好18V电源线
3、打开分机机壳，检查18V插座连接线是否脱落。
是
焊好脱落线
4、检查显像模块里的保险管是否熔断。
是
更换一个同型号的保险管
如以上检查未发现问题或排除问题后故障现象仍然保持。
更换可视分机
3、隔离器类故障
故障现象
检查方法
结论
排除方法
门口机无法呼通隔离器连接的分机。
1、检查隔离器至分机的信号线是否短路、断路或接错。
是
重新接好线
2、检查隔离器输入信号线是否接反。
是
重新接好线
3、用万用表的电压档检测隔离器输入电压是否无12V左右电压。
是
检查12C电源
如以上检查未发现问题或排除问题后故障现象仍然保持。
更换隔离器
隔离器连接的分机摘机无拨号音，12V供电电压正常。
用万用表的电压档检测隔离器输出电压是否无12V左右电压。
如以上检查未发现问题或排除问题后故障现象仍然保持。
更换门口机
门口机不停地开锁
1、检查电源输出至门口机的电源线是否小于1.0平方毫米或电源线超过10米
是
更改线路
2、检查220V交流电是否低于170V。
是
增加稳压器
3、检查分机号码是否有重号
是
重新编号
4、检查分机是否有忘记编号
是
给没号码的分机编号
5、检查分机与控制器（包括报警控制器、抄表控制器）之间的状态线是否短路、断路接错。
