200m3蓄水池施工组织设计
200m3蓄水池施工组织设计2021年4月审批页名目1、工程概况：2、施工部署：2.1组建工程经理部：2.2施工预备：3、要紧施工方法：3.1施工缝的设置：3.2施工程序：3.3土方开挖：3.4碎石垫层：3.5混凝土垫层的外表成型与高程操纵：3.6底板钢筋混凝土：3.7池壁钢筋混凝土：4、工期保证体系及措施：4.1工期保证体系：4.2工期保证措施：4.3停水、停电保证正常施工措施：5、工程质量保证体系及措施：5.1质量目标：5.2质量保证体系：5.3质量保证措施：5.4分项工程质量保证措施：6、平安保证体系及措施：6.1平安保证体系：6.2平安保证措施：7、创立文明工地及环境保卫措施：7.1文明施工措施：7.2落低工程造价体系措施：8、各类资源方案：8.1劳动力情况方案安排：8.2要紧机械设备一览表：200m3蓄水池施工组织设计1、工程概况：拟建200m3蓄水池一个，平面为方形，占地面积约130m2。
××3.5m，中心设400×400mm支柱一个，顶设十字梁400×400㎜。
底板厚600㎜，下设150㎜厚C15砼垫层，500㎜碎石垫层。
壁厚400㎜，底板、池壁、梁柱砼采纳抗渗砼，强度等级为C35S8，水池内外壁用1：2防水砂浆抺面20厚。
钢筋保卫层：底板下层为40㎜，底板上层、池壁为30㎜，柱35㎜。
本工程施工条件较差，由于现场狭小，没有道路可直达作业现场，所有工程材料及周转料必须采纳30T汽车吊吊送到位，砼采纳汽车泵泵送商品砼，模板、钢筋在场外加工场地加工后，运送到施工现场，用汽车吊吊送到位。
现场施工用水用电可从邻近接进。
2、施工部署：：本工程拟实行工程法施工治理，委派我公司实践经验丰富和治理水平高的同志担任工程部要紧负责人，选聘技术、治理水平高的技术人员、治理人员、专业工长组建工程部。
工程治理层由工程经理、施工员、技术负责人、平安主管、质量主管、材料主管、保卫主管、机械主管和后勤主管等成员组成，在建设单位、监理单位和公司的指导下，负责对本工程的工期、质量、平安、本钞票等实施方案。
水窖、蓄水池施工
厚度设计要根据当地气候情况和最大冻土层深度确定，保证池水不发生结冰和冻胀 破坏。 4、封闭式矩形蓄水池
矩形蓄水池适应性强，可根地形、蓄水量要求采用不同的规格尺寸和结构形式， 蓄水量变化幅度大。
蓄水池布设原则
1 蓄水池一般布设在坡脚或坡面局部低凹处,与排水沟(或排水型 截水沟)的终端相连,容蓄坡面排水。
施工测量 1、工程施工测量将根据业主提供的坐标点和高程控制点，结合水池总平面 图和施工平面布置图，建立适合本工程和检测的平面控制网和高程控制网。 2、各种控制点的设计、选点、造标与埋设均应符合工程测量规范 （GB50026-93）及业主要求。 3、现场的平面控制采用全站仪、红外线测距仪和精密经纬仪进行闭合施测， 高程控制采用水准仪，垂直度控制：滑模工程采用激光准直仪，其它工程 采用一般经纬仪，施工期间各控制点应加以妥善保护，定期进行检查，防 止遭到损坏。 4、所有仪器和钢尺在使用前都必须送计量局进行检定，检验合格后方可使 用。
沉沙池 进水管
窖壁
取水管
窖底
(a)
横断面
(b)
（a）陇中崖坎式纵剖面；（b）陇东深侧式纵剖面
窑式水窖断面示意图
窖体由水窑、窑顶和窑门三部分组成，各部分尺寸如下： 水窑(蓄水部分）：深3 M-4 M，长8 M-10 M断面为上宽下窄的梯 形，上部宽3 M-4 M, 两侧坡比为8 ：1。 窑顶(不蓄水部分)：长度与水窑一致，半圆拱形断面，直径3 M-4 M，与水窑上部宽度一致(有的窑式水窖在窑顶中部留圆形取水井筒， 直径0.6 M-0.7 M，深度随崖坎高度而异，从窑顶上通地面取水口)。 窑门：下部梯形断面，尺寸与水窑部分一致，由浆砌料石制成，厚 0.6M-0.8M，密封不漏水。在离地面约0.5 M处理一水管，外装龙头， 可自由放水。上部半圆形断面，尺寸与窑顶部分一致，由木板〈或 其他材料〉作成，木板中部有可以开关的1.0MX1. 5M的小门 地面部分由取水口、沉沙池、进水管三部分组成，可参照井式水窑 的设计，沉沙池的尺寸应根据来水量适当放大。
300M3蓄水池

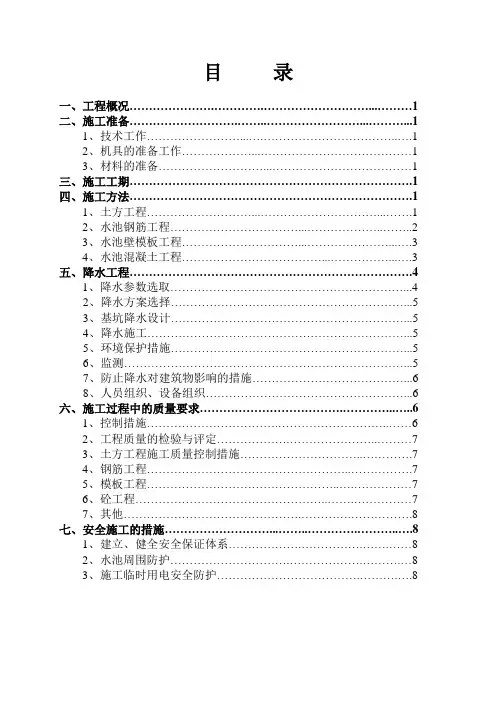

目录一、工程概况 (1)二、施工准备 (1)1、技术工作 (1)2、机具的准备工作 (1)3、材料的准备 (1)三、施工工期 (1)四、施工方法 (1)1、土方工程 (1)2、水池钢筋工程 (2)3、水池壁模板工程 (3)4、水池混凝土工程 (3)五、降水工程 (4)1、降水参数选取 (4)2、降水方案选择 (5)3、基坑降水设计 (5)4、降水施工 (5)5、环境保护措施 (5)6、监测 (5)7、防止降水对建筑物影响的措施 (6)8、人员组织、设备组织 (6)六、施工过程中的质量要求 (6)1、控制措施 (6)2、工程质量的检验与评定 (7)3、土方工程施工质量控制措施 (7)4、钢筋工程 (7)5、模板工程 (7)6、砼工程 (7)7、其他 (8)七、安全施工的措施 (8)1、建立、健全安全保证体系 (8)2、水池周围防护 (8)3、施工临时用电安全防护 (8)施工方案一、工程概况：该工程位于计生学院新建综合教学楼东侧，钢筋混凝土蓄水池，属地下构筑物，蓄水量300m3，主要用于消防供水。
水池长17.1m，宽12.5m,深达到2.40m，有一间机房。
设计单位有黄委会建筑设计研究院设计并结合中国建筑标准设计研究院出版的96S8P98~101标准图集。
二、施工准备：1、技术工作：组织施工管理人员熟悉设计意图，了解图纸内容和地质报告，对于图纸设计出现的问题，要认真记录，做好技术交底。
2、机具的准备工作：挖掘机、抽水、排水设备等。
3、材料的准备：周转材料有模板，顶撑、钢管、架板、薄钢板。
建筑材料有钢筋、防水添加剂、预埋铁件、管道口等。
三、施工工期：本消防水池计划开工日期为2005年11月25日，竣工日期为2005年12月底。
四、施工方法：1、土方工程，（1）摸清地质的实际情况，在现场周围准备设置排水沟，保证现场地下抽水，根据现场的测量控制网，对现场基础开挖的轴线、尺寸、标高等进行校核，同时要和护壁、降水施工队配合做好准备方可开始施工。
400m3矩形蓄水池计算式
序号 1 挖土 项目名称 高=3.5+0.18+0.25+0.1+0.5=4.53m 底长：16.5+（0.7+0.4+0.3）*2=19.3m 底宽：8.5+（0.7+0.4+0.3）*2=11.3m 顶长：19.3+4.53*0.33*2=22.29m 顶宽：11.3+4.53*0.33*2=14.29m 中间长：（19.3+22.29）/2=20.80m 中间宽：（11.3+14.29）/2=12.80m V=4.53/6*(19.3*11.3+4*20.80*12.80+22.29*14.29)=1209.19m3 2 3 4 5 6 7 8 排水沟挖土 集水沟挖土 场地平整 回填土 余土外运 污水泵台班 钢筋 {（16.5+0.7*2+0.4）*2+（8.5+0.7*2+0.4)*2}*0.4*0.5=11.44m3 1*1*1=1m3 (16.5+4)*(8.5+4)=256.25m2+6.2*6.2=294.69m2 （1209.19+11.44+1）-16.5*8.5*4.53=586.30m3 （1209.19+11.44+1）-586.30=635.33 根据施工方案降水时间17昼夜：17昼夜*3台班/昼夜=51台班 蓄水池顶板钢筋：3.108t 蓄水池底板钢筋：5.321t 池壁钢筋：4.38t 支柱钢筋：0.282t 小计：13.091t 计算式 备注
红民小区400m3矩形水池工程量计算式
序号 15 16 17 项目名称 预埋刚性套管DN300 预埋刚性套管DN250 预埋刚性套管DN150 预埋套管加强筋 18 溢水井 挖土 预埋穿墙套管DN400 回填土 余土外运 钢筋 砼 C25 P6 2根 1根 1根 （23.3+3.5）*（2+1+1+4）=214.4kg 采用05S804 182页A型3m深 取消 取消 取消 取消 取消 取消 取消 取消 取消 取消 计算式 备注
施工总平面布置

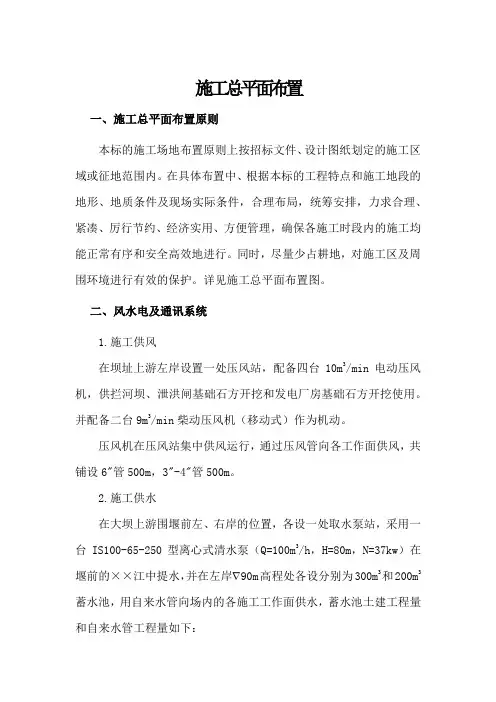

施工总平面布置一、施工总平面布置原则本标的施工场地布置原则上按招标文件、设计图纸划定的施工区域或征地范围内。
在具体布置中、根据本标的工程特点和施工地段的地形、地质条件及现场实际条件，合理布局，统筹安排，力求合理、紧凑、厉行节约、经济实用、方便管理，确保各施工时段内的施工均能正常有序和安全高效地进行。
同时，尽量少占耕地，对施工区及周围环境进行有效的保护。
详见施工总平面布置图。
二、风水电及通讯系统1.施工供风在坝址上游左岸设置一处压风站，配备四台10m3/min电动压风机，供拦河坝、泄洪闸基础石方开挖和发电厂房基础石方开挖使用。
并配备二台9m3/min柴动压风机（移动式）作为机动。
压风机在压风站集中供风运行，通过压风管向各工作面供风，共铺设6"管500m，3"-4"管500m。
2.施工供水在大坝上游围堰前左、右岸的位置，各设一处取水泵站，采用一台IS100-65-250型离心式清水泵（Q=100m3/h，H=80m，N=37kw）在堰前的××江中提水，并在左岸 90m高程处各设分别为300m3和200m3蓄水池，用自来水管向场内的各施工工作面供水，蓄水池土建工程量和自来水管工程量如下：土方开挖 300m3石方开挖 500m3M10砂浆砌块石 200m3砼 50m3钢筋 2T自来水管（4"-2"）2500m生活区内设一处30T生活水处理厂，采用一台IS80-65-200型清水泵（Q=50m3/h，H=50m，N=15kw）提水，经过滤沉淀后加氯消毒后，进入生活区的供水网。
3.施工供电本标的施工用电从业主提供在场内的10KV高压输电线路设置的二台500KVA和一台320KVA变压器接引，供坝区、发电厂房、泄洪闸各施工点以及辅助企业、生活区用电。
砂石料场电源在料场附近村庄接引。
共架设低压动力线：5000m。
另配120KW柴油发电机组1台，作为备用电源。
施工现场总平面布置方案2
一、施工总平面布置依据1、总平面图、基础平面图、各层平面图及立面图.2、施工部署和主要施工方案.3、总进度计划及资源需用量计划.4、业主给定的施工用地范围、水源、电源位置.5、施工现场安全防火标准.6、招标文件.二、施工平面图布置原则及管理体系1、平面管理原则根据施工总平面设计及各阶段施工特点进行布置，以充分保障阶段性施工为重点，保证施工进度计划的顺利实施为目的.在项目施工前，制定详细的大型设备使用、进退场计划，主材及周转材料的生产、加工、贮存、运输计划，各施工专业队伍进退场调整计划，并制订出上述计划的具体实施方案、具体措施.对施工总平面，项目经理部进行统一策划，做到布置合理、管理有序.2、平面管理体系由一名项目生产副经理负责总平面管理.现场实施总平面管理调度会制度，根据项目进度及施工需要，进行协调和调度，总平面管理的日常工作由项目部负责，施工现场划分责任区，明确分工，定期检查考核，做到管理有序.3、基础施工平面布置基础施工阶段，施工平面任务主要是解决施工过程中各种材料、机械的停放、运输，特别安排好进出场道路的布置，此阶段为满足施工的需要，保证施工进度及施工质量，布置4台塔吊，2台混凝土地泵，施工区现场设置办公用房、并为业主、监理提供现场办公用房、电工房、木工房、标养室、模板堆场、钢筋堆场、临时材料堆场、周转材料堆场等，生活区、钢筋加工场地分段设置同时设相对固定的库房一间.4、主体结构施工平面布置主体结构施工阶段，10层以内由于基坑未回填，施工平面布置仍同基础阶段，待建建筑物周边基坑回填后应分时间段做好平面布置的调整.平面布置要体现结构脚手架的位置，沿建筑物外围增设材料场地.并将留下的车库进行施工，20层以后分别在各单元安施工电梯，插入砌体施工.5、装修施工平面布置装修施工阶段，施工平面任务主要是解决装修施工过程中装修材料、设备安装机械、设备的停放.此阶段考虑砌筑和抹灰等装修项目同时进行施工的项目量较大，在各单元分别设置1台电动升降机承担垂直运输，以保证施工材料垂直运输的需要.在现场中部、地下室屋顶设置2台500型砂浆搅拌机供应砌筑抹灰用砂浆.6、施工道路及场内外交通本项目施工场地比较窄，场内形成循环施工消防道路确有问题，与场外道路进行连通循环.为满足各阶段的施工需要，现场设2个大门，置于场地西侧和南侧，作为施工材料进场及车辆出入的通道.7、现场临建、基础设施本项目施工现场内设工地办公室、值班宿舍、小型材料库房、标养室、电工房、木工房等场地设现场东南侧规划三期地上.7.1、办公室、会议室、值班室采用二层装配式钢架板房；库房采用芯保温板，搭设一层组合式盒子房，厕所、标养室采用砖砌，具体布置见现场平面图.7.2、标养室：根据本项目建筑面积，现场砌总面积为20㎡的标养室，室内设养护间、制作间，用于混凝土及砂浆试块的制作及养护.7.3、电工房：采用夹芯保温板，搭设一层组合式盒子房.7.4、木工房：为避免木模制作、电锯、电刨等操声干扰、影响周围的正常生活秩序，木工房采用隔音材料封闭.三、材料存放及管理本项目钢筋、模板、构件、砂、石、设备安装用管材等露天堆放，设备安装用小型配件、电焊条等入库堆放，水泥存放在水泥库内.1、钢筋、模板堆场本项目所用钢筋均统一在现场钢筋加工场加工，随施工进度进场，现场内设钢筋堆场.模板堆放在场院地周围.因本项目量较大楼层高，现场内的周转材料堆放数量较多，临时施工场地狭窄基本不能达到材料周转使用，根据项目需要有计划，有组织的安排进场，尽量直接运至施工工作面.2、其他周转材料堆场包括脚手架、设备安装材料堆场，根据现场实际，在建筑物周圈安排临时性场地灵活布置.按计划依次进场，分类型码放整齐，根据需要发放使用.3、装修材料堆场装修材料堆放在结构四周靠施工电梯近的位置，根据材料特性采取相应的遮盖和保护措施.贵重及易损材料在建筑物内设专用库房进行临时存放.4、安装件堆场为便于运输及安装，在拟建筑物施工电梯附近进行集中堆放，并根据施工进度需要，按规格型号分期、分批进场.四、现场临时用地表根据结构施工及装修施工的不同需要，施工现场需临时占用部分场地用于修建临时设施及施工料场，使用面积见下表，布置位置见施工总平面图.五、场地围护及现场文明施工1、现场围护1.1、现场南、北侧均用砖砌围墙沿划定的边线搭设，东、西侧用钢管加彩钢瓦封闭.1.2、现场内所有场地按照成都市文明施工需求进行平整.所有场地沿坡向场地外侧的方向设置一定的排水坡度，场地四周设排水明沟或暗沟.2、文明施工现场设标牌、导向牌，办公室设门牌，并在显要位置设置施工图牌（一图五板，包括项目简介、项目平面图、组织机构图、工作制度、安全制度等），并严格按企业形象视觉识别规范手册进行现场CI标识；用明显的标志标定现场内和毗邻现场的所有排水口、污水管、电缆沟、市政服务设施的总管、电信电缆和光缆、高架电缆和树木等，并作好相应的保护和维护.大门及围墙亦严格按企业形象视觉识别规范手册进行现场CI标识.六、临时用水设计（一）、项目慨况中铁新城二期9#楼位于成都市龙泉区，为框剪结构，地上34层、地下为2层.建筑总高度为108m，商业D、E和9#楼建筑总面积约9万平方米，总工期为580天.（二）、编制依据1、防火规范.2、甲方提供的施工用水供水主管.3、9#楼需求的施工工期.4、给排水设计手册.5、龙泉区市政排水雨污分流的排放标准.6、成都市龙泉区安全文明施工标准.（三）、给水1、建设方提供给9#楼施工用水管径为DN80mm管压约0.3vmpa，市政供水管DN80管从一期进入我施工场地，然后分支，到9#楼施工场地，施工场地主输水管为DN50mm管.（含消防即9#楼施工现场将蓄水池水量作为消防水量后备）2、9#楼临时施工用水分成三部分：①消防用水及储备.②办公生活用水.③生产用水及临时用水.3、消防水流量必须保证单口消火栓Q消=10L/S流量的需求，供消防用水的水源是甲方提供的DN80市政供水管，该管进入我办公区后在靠近公路边安装DN100单口消火栓一个.当办公区火灾发生时利用管网压力将水龙带扣套上消防火栓放水灭火，也可作为消防车灭火水源.9#楼工作现场蓄水池安装一个单口DN100的消火栓（作为消防灭火用），当火灾发生时可先利用管网压力，水量和水泵压力水量灭火，待消防车到来时，在9#楼施工现场有20m3生产蓄水池可作为消防车灭火后备水源，因此在水池底部安装相应闸阀和单口消火栓备用，在蓄水池顶部安装浮球阀，使其长时间保证水池20m3水量，20m3水量可保证半小时单口消火栓（10L/S）灭火时间.临时配电房和发电机房分别安装悬挂2个5kg干粉式灭火器，作为临时配电房和发电机房灭火.见办公区和9#楼施工现场水电平面布置图，临时配电房，发电机房平面图4、消防供水管的管径选择：由于甲方提供的最大管径为DN80管，只有在DN80管上安装单口消火栓，用于消防灭火，也可以作为消防车接水水源.5、生产用水：由于9#楼属框剪结构，砼浇筑使用的又是商品砼，砼浇筑好后，只需要养护水量，由于工期紧只有合理调配各工种进场时间，增加每天的工作时间才能缩短工期，由此采用流水工作工艺流程，只要建筑砼养护到期砌体工人即可进场砌筑砌体，一旦有一定的砌体量，抹灰工人即可进场抹灰，找平地面，按此种工艺流程，其用水量分为：①砼养护水量②砌筑用水量③抹灰和地面找平用水量④对焊机耗水量⑤运输车辆冲洗水量5.1、砼结构的养护水量查建筑手册，砼结构的养护水量为：300L/m3根据工期安排，9#楼砼结构每天的浇筑量是52m3则每天总的砼养护水量是：（取K1=1.5，K1为时变化系数）Q1=1.5*300*52=23400L/d5.2、砌体用水量查建筑手册砌体的用水量为200L/m3，按施工组织计划9#楼每天的砌筑量为50m3则每天砌筑用水量是（取K2=1.5，K2为时变化系数）Q2=1.5*200*50=15000L/d5.3、抹灰和地面找平用水量查建筑手册抹灰和地面找平用水量为33L/m2，按施工组织计划每天地面找平和抹灰为3000m2（取K3=1.4）则每天用水量为：Q3=1.4*33*3000=13860L/d5.4、运输车辆冲洗水量按洗车场的人工洗车水量（600L/台经验数据）且每天按4台车计，则洗车每日用水量为：Q4=600*4=2400L/d5.5、对焊机耗水量查建筑手册得300L/h·台，（取K5=1.3）则对焊机每天耗水量为：Q5=300*16*1.3=6240L/d5.6、生产用水量Q=Q1+Q2+Q3+Q4+Q5=23400+15000+13860+2400+62400=117060L/d按每天2班制工作，则流量为：117060/16/3600=2.03L/S5.7、生产用水管径选择d生=√4*2.03/（3.14*1.5*1000）=41.5mm≈40mm加上现场的办公等用水量，取管径为DN50，生产用水量水管PPRDN50，在生产用水量当中，Q1、Q2、Q3为9#楼楼上用水，其余用在9#楼地面用水，楼上用水量之和为选择加压水泵的流量依据，则水泵的供水流量为：Q泵=Q1+Q2+Q3=52260L/d=0.90L/S=3.27m3/h6、9#楼楼上生产用水水泵选择：水泵管道选用DN40镀锌钢管，该管道穿过A3和A4单元水井进入各层施工用水点，水泵流量3.5m3/h水泵扬程为楼总高度h高+总损失∑h损+吸上高度h 吸+自由水压h，即：即H泵=114+15+6+6=151m水泵选型为：100QJ4-180m/40（4KW-2950）型水泵,流量（3-5m/h）,蓄水池是保证水泵运行稳定以及停水保障，更主要的是9#楼施工现场的消防预备用水，在水泵屋旁修建一容量为20m3的蓄水池.20m3的蓄水池最高水位要安装浮球阀，长期保证蓄水池容量20m3，池底安装DN100的单口消防栓，便于消防车接水，20m3的蓄水量可满足10L/S消火栓灭火半小时，同时在消防车到来之前，可利用管道和水泵压力及水量灭火，蓄水池水量作为消防车灭火的后备水量.7、二十三局项目办公场地给水：9#楼施工项目部办公人员总计约80人，80人的生活用水按用水定额，查给排水设计手册可得120L/人·d，则办公生活用水总量为：(时变化系数K生=1.5)Q生=120×80×1.5=14400L/d=0.25L/S办公生活用水管径选择：d生=√4×0.25/3.14×1.5×1000≈50mm8、办公及生活区消防用水：考虑办公、生活区消防用水，则该区从市政DN80管直接接入管径也为DN80管，当DN80管接入办公生活区后在临近道路旁安装一个DN100的单口消火栓.（四）、排水：为保证现场文明施工，避免生产污水和雨水散排破坏施工环境，在9#楼施工现场的材料临时公路旁挖一条排水沟（400×400），在该排水沟的尽头，即临时公路与围墙之间筑一个沉沙池（即洗车场沉淀池），然后用潜水泵把沉砂池旁的聚水坑内澄清的水定期排往市政雨水检查井.9#楼的-2F电梯井前的集水坑的排水，用潜水泵将A1、A2、A3、A4单元电梯井前的集水坑的集水抽到B单元电梯井前的集水坑，再将B单元集水坑的水用水泵抽到洗车场的沉砂池，经沉淀后的清水排到临近的市政雨水检查井.9#楼施工现场的污水排放：目前现场的生活污水，由厕所排往已经挖好的污水池，污水池容量（暂定）90m3，待污水池装满后用排污罐车装到市政指定的地点倾倒.生活污水主要有厕所、浴室、洗漱排水，排污量查给排水设计手册，计算所得Q污=120L/d×0.8×0.7×80≈6.5m3/d，十天的污水量为65m3.如果15天清理污水池一次，则污水池容量为90m3，污水池的几何参数为长6m，宽5m，深3m，容量为90m3，污水池满后用排污罐车运到市政指定的污水排放点倾倒.同理，二十三局项目部现场办公的污水采用同样的方式处理（污水池容量为90m3）.进入施工场地的车辆，出场前需到指定的车辆冲洗场进行冲洗，冲洗车辆的污水，需经沉淀池沉淀后，才能排入市政雨水检查井，沉淀池渣子满后捞到沉淀池外晾干，累计到一定量后进行处理.中铁二期一标段施工现场和二十三局项目部办公室二处的雨水有组织的排放到市政雨水检查井.生活污水经有组织的排放到污水池后，用污水罐车运到市政指定的地点倾倒.运输车辆出场前都要冲洗干净才能离场.施工场区和办公区的交通道路全部硬化且定期清扫、冲洗，做到施工场地及办公区域环境清洁卫生，促进了文明施工建设.。
各种规格的蓄水池设计【范本模板】
蓄水池结构与施工蓄水池是用人工材料修建、具有防渗作用的蓄水设施。
根据其地形和土质条件可以修建在地上或地下,即分为开敝式和封闭式两大类，按形状特点又可分为圆形和矩形两种，因建筑材料不同可分为：砖池、浆砌石池、混凝土池等.蓄水池布置原则和水窖基本相同。
表1 蓄水池规格、容积表普通蓄水池容积一般为50～100m3，特殊情况蓄水量可达200m3,表1列出宁夏省蓄水池的主要尺寸和容积表，供参考.（一）蓄水池结构设计要求蓄水池结构设计除应符合前述蓄水工程设计要求外，尚应考虑下列要求：1．荷载组合：不考虑地震荷载，只考虑蓄水池自重、水压力和土压力。
对开敞式蓄水池,荷载组合为池内满水，池外无土；对封闭式水池，荷载组合为池内无水，池外有土.计算时，浆砌石砌体及混凝土的容重取为2。
4t/m3.地下式水池，池壁外面回填土要求夯实，计算土压力时填土容重取为1.8t/m3,内摩擦角取为30°。
2．应按地质条件推求容许地基承载力，如地基的实际承载力达不到设计要求或地基会产生不均匀沉陷,则必须先采取有效的地基处理措施才可修建蓄水池。
蓄水池底板的基础要求有足够的承载力、平整密实，否则须采用碎石（或粗砂)铺平并夯实.3．蓄水池应尽量采用标准设计,或按五级建筑物根据有关规范进行设计.水池池底及边墙可采用浆砌石、素混凝土或钢筋混凝土。
最冷月平均温度高于5℃的地区也可采用砖砌，但应采用水泥砂浆抹面。
池底采用浆砌石时，应座浆砌筑,水池砂浆标号不低于M10，厚度不小于25cm.采用混凝土时，标号不宜低于C15，厚度不小于10cm。
土基应进行翻夯处理，深度不小于40cm。
池墙尺寸应按标准设计或按规范要求计算确定。
4．蓄水池的基础是非常重要的，尤其是湿陷性黄土地区，如有轻微渗漏，危及工程安全。
因而在湿陷性黄土上修建的蓄水池应优先考虑采用整体式钢筋混凝土或素混凝土蓄水池。
地基土为弱湿陷性黄土时,池底应进行翻夯处理，翻夯深度不小于50cm;如基土为中、强湿陷性黄土时，应加大翻夯深度,采取浸水预沉等措施处理.5．蓄水池内宜设置爬梯，池底应设排污管,封闭式水池应设清淤检修孔，开敞式水池应设护栏，护栏应有足够强度，高度不低于1.1m。
200m3方形蓄水池预算工程量
台
72
排水坑管道 DN80A型 对夹式蝶阀
个
73 DN100止水阀
个
74 DN80 PSP复合压力管
m
75 DN100 PSP复合压力管
m
4.500 154.240 234.477 141.070
5.240 932.000 85.400 225.528 6834.403 6419.392 2767.300 237.271 620.087
19
水池内壁20厚1:2防水 水泥砂浆
20
池外壁20厚1:2水泥砂 浆
21 柱20厚1:2水泥砂浆
22 梁20厚1:2水泥砂浆
23 水池渗漏水试验
24
检修口盖板（10厚钢 板）
25 6厚钢板止水带
钢制穿墙套管
DN100出水管 26
DN75出水管
单位 m2 m3 m3 m2 m3 m2 m3 m2 m3 m2 m3 m2 m3 m3 m3 m2 m3 m2
0.200 4.000 4.000 5.020 0.100 1.000 1.000 1.000
2.000
1.000 4.000 5.000
方形蓄水池
工程量计算书
计 算 公 式
备 注
209.940
74.800 8.064 10.530 151.200 1.440 4.200 22.200 13.200 4.500
26
DN90出水管
kg
54 Ⅰ级钢筋φ6
kg
52 Ⅰ级钢筋φ8
kg
53 Ⅱ级钢筋φ10
kg
55 Ⅱ级钢筋φ10
kg
56 Ⅱ级钢筋φ14
kg
51 Ⅱ级钢筋φ16
kg
200m3蓄水池施工组织设计方案
200m3蓄水池施工组织设计2012年4月审批页目录1、工程概况：2、施工部署：2.1组建项目经理部：2.2施工预备：3、要紧施工方法：3.1施工缝的设置：3.2 施工程序：3.3土方开挖：3.4碎石垫层：3.5混凝土垫层的表面成型与高程操纵：3.6底板钢筋混凝土：3.7池壁钢筋混凝土：4、工期保证体系及措施：4.1工期保证体系：4.2工期保证措施：4.3停水、停电保证正常施工措施：5、工程质量保证体系及措施：5.1质量目标：5.2质量保证体系：5.3质量保证措施：5.4分项工程质量保证措施：6、安全保证体系及措施：6.1安全保证体系：6.2安全保证措施：7、创建文明工地及环境爱护措施：7.1文明施工措施：7.2降低工程造价体系措施：8、各类资源打算：8.1劳动力情况打算安排：8.2要紧机械设备一览表：200m3蓄水池施工组织设计1、工程概况：拟建200m3蓄水池一个，平面为方形，占地面积约130m2。
水池内空尺寸7.8m×7.8m×3.5m，中心设400×400mm支柱一个，顶设十字梁400×400㎜。
底板厚600㎜，下设150㎜厚C15砼垫层，500㎜碎石垫层。
壁厚400㎜，底板、池壁、梁柱砼采纳抗渗砼，强度等级为C35S8，水池内外壁用1：2防水砂浆抺面20厚。
钢筋爱护层：底板下层为40㎜，底板上层、池壁为30㎜，柱35㎜。
本工程施工条件较差，由于现场狭小，没有道路可直达作业现场，所有工程材料及周转料必须采纳30T汽车吊吊送到位，砼采纳汽车泵泵送商品砼，模板、钢筋在场外加工场地加工后，运送到施工现场，用汽车吊吊送到位。
现场施工用水用电可从邻近接入。
2、施工部署：2.1组建项目经理部：本工程拟实行项目法施工治理，委派我公司实践经验丰富和治理水平高的同志担任项目部要紧负责人，选聘技术、治理水平高的技术人员、治理人员、专业工长组建项目部。
项目治理层由项目经理、施工员、技术负责人、安全主管、质量主管、材料主管、保卫主管、机械主管和后勤主管等成员组成，在建设单位、监理单位和公司的指导下，负责对本工程的工期、质量、安全、成本等实施打算。
各种规格的蓄水池设计(完整资料).doc
【最新整理，下载后即可编辑】蓄水池结构与施工蓄水池是用人工材料修建、具有防渗作用的蓄水设施。
根据其地形和土质条件可以修建在地上或地下，即分为开敝式和封闭式两大类，按形状特点又可分为圆形和矩形两种，因建筑材料不同可分为：砖池、浆砌石池、混凝土池等。
蓄水池布置原则和水窖基本相同。
表1 蓄水池规格、容积表普通蓄水池容积一般为50～100m3，特殊情况蓄水量可达200m3，表1列出宁夏省蓄水池的主要尺寸和容积表，供参考。
（一）蓄水池结构设计要求蓄水池结构设计除应符合前述蓄水工程设计要求外，尚应考虑下列要求：1．荷载组合：不考虑地震荷载，只考虑蓄水池自重、水压力和土压力。
对开敞式蓄水池，荷载组合为池内满水，池外无土；对封闭式水池，荷载组合为池内无水，池外有土。
计算时，浆砌石砌体及混凝土的容重取为2.4t/m3。
地下式水池，池壁外面回填土要求夯实，计算土压力时填土容重取为1.8t/m3，内摩擦角取为30°。
2．应按地质条件推求容许地基承载力，如地基的实际承载力达不到设计要求或地基会产生不均匀沉陷，则必须先采取有效的地基处理措施才可修建蓄水池。
蓄水池底板的基础要求有足够的承载力、平整密实，否则须采用碎石（或粗砂）铺平并夯实。
3．蓄水池应尽量采用标准设计，或按五级建筑物根据有关规范进行设计。
水池池底及边墙可采用浆砌石、素混凝土或钢筋混凝土。
最冷月平均温度高于5℃的地区也可采用砖砌，但应采用水泥砂浆抹面。
池底采用浆砌石时，应座浆砌筑，水池砂浆标号不低于M10，厚度不小于25cm。
采用混凝土时，标号不宜低于C15，厚度不小于10cm。
土基应进行翻夯处理，深度不小于40cm。
池墙尺寸应按标准设计或按规范要求计算确定。
4．蓄水池的基础是非常重要的，尤其是湿陷性黄土地区，如有轻微渗漏，危及工程安全。
因而在湿陷性黄土上修建的蓄水池应优先考虑采用整体式钢筋混凝土或素混凝土蓄水池。
地基土为弱湿陷性黄土时，池底应进行翻夯处理，翻夯深度不小于50cm；如基土为中、强湿陷性黄土时，应加大翻夯深度，采取浸水预沉等措施处理。
龙岩万达营销中心消防水池施工方案1
目录1.编制依据 (1)2.工程概况 (1)3.施工准备 (2)3.1 材料准备 (2)3.2 环境准备 (2)3.3 技术准备 (3)4.施工工艺流程 (3)5.主要施工方法 (3)5.1 测量放样 (3)5.2 排水沟 (4)5.3 土方分项工程 (4)5.4 钢筋工程 (4)5.5 混凝土工程 (7)5.6 基础模板工程 (10)5.7 土方回填 (12)6.质量保证措施 (16)6.1 质量管理控制措施 (16)6.2 质量技术控制措施 (17)7.安全保证措施 (21)7.1 确保安全施工的保证措施 (21)7.2 各分项工程的安全技术措施 (21)8.附图 (22)8.1 附图一：营销中心消防水池平面布置图 (22)8.2 附图二：营销中心消防水池土方开挖图 (22)8.3 附图三：营销中心消防水池节点图 (22)龙岩万达营销中心消防水池施工方案1.编制依据1.1 《混凝土结构工程施工质量验收规范》GB50204-20021.2 《建筑地基基础工程施工质量验收规范》GB50202-20021.3 《建筑施工手册》第四版1.4 《05S804矩形钢筋混凝土蓄水池》60页300m3方形蓄水池总布置图1.5 福建龙岩万达广场营销中心消防水池相关施工图。
2.工程概况龙岩万达广场营销中心位于福建省龙岩市新罗区万达广场东侧，万达广场南邻双龙大道，东侧为曹溪路，西侧为龙岩大道，营销中心共两层，一层为营销中心，二层为内部办公区，属于为框架结构，总建筑面积为1050㎡，总高度为11.000m。
其中消防水池位于营销轴心南侧，属于地下建筑物，消防水池净蓄水量为310吨，尺寸为9900*9900mm，顶部标高为-0.50m，消防水池底标高为-4.450m，吸水坑底部标高为-5.450m，E型吸水坑尺寸为1000*9900*1000。
本工程0.00m相对于黄海高程为343.35m。
3.施工准备3.1 材料准备3.1.1工艺管道：钢制管件、管道支架等均采用Q235A钢。
