远距离读卡器说明书此说明书将指导您如何使用读卡器。

请在使用读卡器前,仔细阅读此说明书。

一、产品概述随着社会现代化进程的不断推进,人们不断追求高品质生活,汽车已逐步成为人们出行的交通工具。

车辆的迅猛发展给传统的手动刷卡停车场管理系统也带了巨大压力。

上、下班高峰期排队等候刷卡、上坡车道停车刷卡、雨雪天气伸手刷卡等有诸多不便。

科技的发展,先进技术的应用,也更好的解决了传统产品的不足。

远距离不停车自动感应产品的诞生,以便捷、减排、省时、节油等传统产品无法比拟的优势,将全面取代传统式手工刷卡的停车场系统。

因停车场系统应用的特殊性,并不是任何一款远距离读卡设备都能发挥应有的功能,在实际应用中信号能否穿透汽车隔热膜、相临车道信号干扰、跟车信号干扰、微波辐射危害、信号衰减、电磁兼容等关键技术成为产品稳定性的重要因素。

我公司生产的定向远距离读卡器利用红外和微波同步通讯技术,充分考虑产品在停车场系统和ETC系统应用的特点,是国内目前唯一能解决准确定位和互相干扰的远距离读卡设备。

二、产品性能三、系统原理该款远距离定向读卡器结合了红外与射频通讯特点,互补两个不同频率通道的工作优势,相互进行信息传递。

射频是一个无方向的电磁波,难以准确定向,但通讯速度快;而红外具有严格的角度定位,但通讯速度慢;在停车场实际应用中选用某一个通道通讯难以达到理想的使用要求。

原理:读卡器发射60度红外扫描信号,红外信号是经过加密的数据,包含了唤醒编码、机器编码信息;当休眠中的远距离卡进入读卡器发送的红外信号范围时,立即被唤醒工作,发射射频电磁波发送远距离卡内码,在发送卡内码的同时也将读卡器机器码附带传递给读卡器;读卡器接收到卡号后对首先对机器码验证,与该机身码相符的为有效卡直接上传给上位机,与该机器码不符的直接删除,避免了临近车道和跟车的串号干扰。

四 、产品特点⑪穿透性:可穿透任何金属汽车防爆膜,远距离卡放置到车内,无需摇窗户可自动识别感应; ⑫方向性:采用红外定位射频传输双通道模式方式工作,具有严格的方向性和稳定性,读卡区60度以外绝不读卡。

一体化读卡器简易操作说明书(WG26)

一体化读卡器简易操作说明书(WG26)

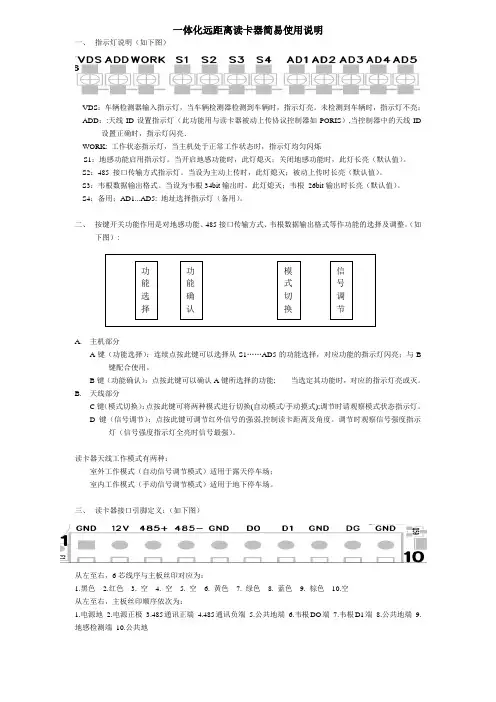

一体化远距离读卡器简易使用说明一、 指示灯说明(如下图)VDS :车辆检测器输入指示灯,当车辆检测器检测到车辆时,指示灯亮。

未检测到车辆时,指示灯不亮; ADD ::天线ID 设置指示灯(此功能用与读卡器被动上传协议控制器如PORIS ),当控制器中的天线ID设置正确时,指示灯闪亮.WORK: 工作状态指示灯,当主机处于正常工作状态时,指示灯均匀闪烁S1:地感功能启用指示灯。

当开启地感功能时,此灯熄灭;关闭地感功能时,此灯长亮(默认值)。

S2:485 接口传输方式指示灯。

当设为主动上传时,此灯熄灭;被动上传时长亮(默认值)。

S3:韦根数据输出格式。

当设为韦根34bit 输出时,此灯熄灭;韦根 26bit 输出时长亮(默认值)。

S4:备用;AD1...AD5: 地址选择指示灯(备用)。

二、 按键开关功能作用是对地感功能、485接口传输方式、韦根数据输出格式等作功能的选择及调整。

(如下图):A. 主机部分A 键(功能选择):连续点按此键可以选择从S1……AD5的功能选择,对应功能的指示灯闪亮;与B键配合使用。

B 键(功能确认):点按此键可以确认A 键所选择的功能; 当选定其功能时,对应的指示灯亮或灭。

B. 天线部分C 键(模式切换):点按此键可将两种模式进行切换(自动模式/手动摸式);调节时请观察模式状态指示灯。

D 键(信号调节):点按此键可调节红外信号的强弱,控制读卡距离及角度。

调节时观察信号强度指示灯(信号强度指示灯全亮时信号最强)。

读卡器天线工作模式有两种:室外工作模式(自动信号调节模式)适用于露天停车场;室内工作模式(手动信号调节模式)适用于地下停车场。

三、 读卡器接口引脚定义:(如下图)从左至右,6芯线序与主板丝印对应为:1.黑色2.红色3. 空4. 空5. 空6. 黄色7. 绿色8. 蓝色9. 棕色 10.空从左至右,主板丝印顺序依次为:1.电源地2.电源正极3.485通讯正端4.485通讯负端5.公共地端6.韦根DO 端7.韦根D1端8.公共地端9.地感检测端 10.公共地。

远距离读卡器说明书--

远距离读卡器说明书--

一体化读卡器产品使用手册安全性须知1 为避免可能的电击造成严重损害,在接触任何读卡器组件时,先拔掉读卡器的电源线。

2 当您要从主板连接或拔除任何的数据线之前,请确定所有的电源线已事先拔掉。

3 在使用控制板之前,我们建议您可以先寻求专业人士的协助。

4 请确定电源的电压设置已调整到本国/本区域所使用的电压标准值。

若您不确定您所属区域的供应电压值为何,那么请就近询问当地的电力公司人员。

5 如果电源已损坏,请不要尝试自行修复。

请将之交给专业技术服务人员或经销商来处理。

6 若在本产品的使用上有任何的技术性问题,请和经过检定或有经验的技术人员联系。

关于这本用户手冊本说明仅介绍停车场读卡器硬件部分技术参数,可供工程安装配置人员、系统管理维护人员及系统操作人员参考使用。

产品用户手册包含了下面几个章节所组成:第一章:产品介绍第二章:功能介绍本章节描述该产品强大功能,以方便用户了解其性能特点。

第二章:硬件设备信息本章节描述读卡器的详细硬件参数以及安装操作规范。

第三章:功能设置本章节描述如何使按键系统的配置设置。

一、产品介绍■支持RS-485输出采用双绞线作为传输媒介的RS-485传输方式是差分传输方式,具有极强的抗共模干扰的能力,传输信号可传送至千米之外。

RS-485提供最大约1219米的通信距离,最大传输速率为10Mb/S。

当然,用户可以使用485中继器进一步延伸传输距离。

另外RS-485采用三线制,安装非常便捷。

■支持Viegand26输出Wiegand协议是由美国工业安全委员SIA(Security Industry Association)制定的一个关于存取控制的标准协议。

它是一个关于非接触式IC卡读写器接口和输出的协议。

Wiegand26的理论通信距离为120米,实际应用上一般控制在100米以内。

■支持地感输入开启读卡器压地感应功能可以以触发方式启动红外信号发射,该功能能够有效解决停车场系统中进出入口通道相隔近引起的干扰现象。
