暖气自动排气阀的型号结构原理及作用
自动排气阀工作原理
自动排气阀工作原理引言：自动排气阀是一种用于排出气体的设备，广泛应用于各种管道系统中。
它能够自动排除管道中积聚的气体，保证管道系统的正常运行。
本文将介绍自动排气阀的工作原理及其在管道系统中的应用。
1. 自动排气阀的基本原理自动排气阀通过内部的浮球或浮盘装置来实现自动排气的功能。
当管道中有气体积聚时，气体将会进入到自动排气阀中，使得浮球或浮盘上升。
当气体排除完毕后，浮球或浮盘会下降，阀门关闭，实现自动排气的目的。
这种设计是基于气体比液体的密度小，因此气体更容易被排出管道。
2. 自动排气阀的结构自动排气阀通常由外壳、浮球或浮盘、密封装置和排气口组成。
- 外壳：自动排气阀的外壳一般由金属或塑料材料制成，具有较强的耐腐蚀能力和结构强度。
- 浮球或浮盘：浮球或浮盘是自动排气阀的核心部件，通过浮力的作用来控制气体进入和排出阀门。
- 密封装置：密封装置用于保持自动排气阀在工作过程中的密封性，防止气体泄漏。
- 排气口：排气口用于将积聚的气体排出管道。
3. 自动排气阀的工作过程自动排气阀的工作过程可以分为两个阶段：充气阶段和排气阶段。
- 充气阶段：当管道系统中进入气体时，气体通过管道流入自动排气阀。
由于管道中的气体比液体密度小，气体会上浮到自动排气阀的上部，使浮球或浮盘上升。
当浮球或浮盘上升到一定程度时，阀门打开，进一步增加气体的排出能力。
- 排气阶段：当气体排除完毕后，浮球或浮盘下降，阀门关闭。
这时，自动排气阀恢复到初始状态，等待下一次气体积聚并排气的过程。
4. 自动排气阀的应用。
暖气自动排气阀课件
组成与原理
组成
暖气自动排气阀主要由阀体、阀芯、阀 座、自动关闭机构和排气口等组成。
VS
原理
当采暖系统中的水受热膨胀时，管道中的 空气会被排挤到最高点，此时，暖气自动 排气阀的自动关闭机构会感应到空气的存 在，并驱动阀芯关闭排气口，阻止空气进 入系统。当空气被排除后，采暖系统的压 力恢复正常，自动关闭机构会重新打开排 气口，使系统重新充满水。
现代发展
智能排气 阀
近年来开始普及，具有温度和压力双重感知功能，能够根据温度和压力变化进 行精准排气，同时具有故障预警和远程控制功能。
环保排气阀
注重环保和节能，采用低噪音、低能耗设计，能够有效降低供暖系统的能耗和 排放。
技术趋势与未来展望
1 2
3
高效节能
随着能源紧缺和环保意识的提高，高效节能的自动排气阀将 成为未来的发展趋势。
智能化
随着物联网和人工智能技术的不断发展，智能排气阀的应用 将更加广泛，能够实现更加精准的控制和更加高效的运行。
多元化
未来排气阀的发展将更加多元化，不仅在技术上有所突破， 在材料、外观设计等方面也将有更多的创新。
03
暖气自动排气阀的安装与使 用
安装步骤与注意事项
准备工具和材料
准备所需的工具如螺丝刀、扳手等，以及所 需的材料如密封胶、排水管道等。
定期检查
建议定期检查排气阀是否正常工作，如有问题 及时处理。
清洗排气口
定期清洗排气口的杂质和污垢，以确保排气顺 畅。
更换密封圈
当发现密封圈老化或损坏时，应及时更换新的 密封圈。
04
暖气自动排气阀的优势与应 用
与手动排气阀的比较
节省时间
自动排气阀可以自动检测和排放气体，无需人工操作，节省了用户的时间和精力。
自动排气阀的作用

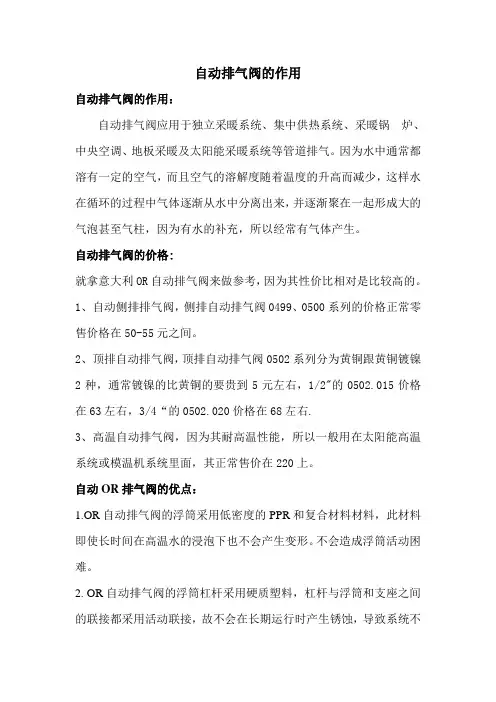

自动排气阀的作用自动排气阀的作用：自动排气阀应用于独立采暖系统、集中供热系统、采暖锅炉、中央空调、地板采暖及太阳能采暖系统等管道排气。
因为水中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生。
自动排气阀的价格:就拿意大利OR自动排气阀来做参考，因为其性价比相对是比较高的。
1、自动侧排排气阀，侧排自动排气阀0499、0500系列的价格正常零售价格在50-55元之间。
2、顶排自动排气阀，顶排自动排气阀0502系列分为黄铜跟黄铜镀镍2种，通常镀镍的比黄铜的要贵到5元左右，1/2"的0502.015价格在63左右，3/4“的0502.020价格在68左右.3、高温自动排气阀，因为其耐高温性能，所以一般用在太阳能高温系统或模温机系统里面，其正常售价在220上。
自动OR排气阀的优点：1.OR自动排气阀的浮筒采用低密度的PPR和复合材料材料，此材料即使长时间在高温水的浸泡下也不会产生变形。
不会造成浮筒活动困难。
2. OR自动排气阀的浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。
3.OR自动排气阀的杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。
自动排气阀的安装：1.自动排气阀必须垂直安装，即必须保证其内部的浮筒处于垂直状态，以免影响排气；2.自动排气阀在安装时，最好跟隔断阀一起安装，这样当需要拆下自动排气阀时进行检修时，能保证系统的密闭，水不致外流；3.自动排气阀一般安装在系统的最高点，有利于提高排气效率。
自动排气阀的结构图：1、空调自动排气阀空调自动排气阀的技术参数：最大工作压力：10bar 最高工作温度：110℃连接方式：外螺纹口径：3/8″空调自动排气阀结构：阀体：黄铜阀杆：黄铜浮筒：PP2、高温自动排气阀高温自动排气阀的技术参数：最大工作压力：10bar 最高工作温度：200℃连接方式：外螺纹口径：3/8″-1/2″高温排气阀的结构：阀体：黄铜阀杆：黄铜浮筒：高聚物3、暖气自动排气阀暖气自动排气阀的技术参数：最大工作压力：10bar 最高工作温度：110℃连接方式：外螺纹口径：1/2″-3/4″暖气自动排气阀的结构：阀体：黄铜阀杆：黄铜浮筒：PP4、大流量自动排气阀大流量排气阀的技术参数：最大工作压力：16bar 最高工作温度：90℃接口尺寸：3/4″-1″大流量排气阀的结构：阀体：黄铜浮球：热塑低密度PP自动排气阀的工作原理：当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而自动排气阀一般都安装在系统最高点，当气体进入自动排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。
暖气自动排气阀的型号结构原理及作用

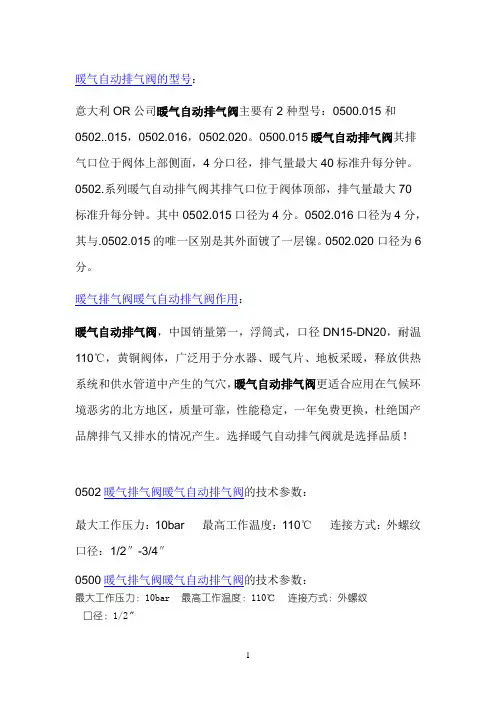

暖气自动排气阀的型号：意大利OR公司暖气自动排气阀主要有2种型号：0500.015和0502..015，0502.016，0502.020。
0500.015暖气自动排气阀其排气口位于阀体上部侧面，4分口径，排气量最大40标准升每分钟。
0502.系列暖气自动排气阀其排气口位于阀体顶部，排气量最大70标准升每分钟。
其中0502.015口径为4分。
0502.016口径为4分，其与.0502.015的唯一区别是其外面镀了一层镍。
0502.020口径为6分。
暖气排气阀暖气自动排气阀作用：暖气自动排气阀，中国销量第一，浮筒式，口径DN15-DN20，耐温110℃，黄铜阀体，广泛用于分水器、暖气片、地板采暖，释放供热系统和供水管道中产生的气穴，暖气自动排气阀更适合应用在气候环境恶劣的北方地区，质量可靠，性能稳定，一年免费更换，杜绝国产品牌排气又排水的情况产生。
选择暖气自动排气阀就是选择品质！0502暖气排气阀暖气自动排气阀的技术参数：最大工作压力：10bar 最高工作温度：110℃连接方式：外螺纹口径：1/2″-3/4″0500暖气排气阀暖气自动排气阀的技术参数：最大工作压力：10bar最高工作温度：110℃连接方式：外螺纹口径：1/2″暖气排气阀暖气自动排气阀结构：阀体：黄铜阀杆：黄铜浮筒：PP暖气排气阀暖气自动排气阀价格：0500.015 53一个0502.015 58一个0502.016 65一个0502.020 65一个OR暖气排气阀暖气自动排气阀安装：1.排气阀必须垂直安装，必须保证阀体内浮筒处于竖直状态，不能水平或倒立安装；2.由于气体密度比水小，会沿着管道一直爬到系统最高点并聚集在此，为了提高排气效率，排气阀一般都安装在系统的最高点；3.为了便于检修，排气阀一般跟隔断阀一起使用，这样拆卸排气阀是不需要关停系统；4.排气阀安装好后必须拧松黑色的防尘帽才能排气，但不能完全取掉，万一发生排气阀漏水，可拧紧防尘帽。
暖气排气阀工作原理
暖气排气阀工作原理
暖气排气阀的工作原理是通过调节气流的通断来控制暖气片或者暖气设备的排气和供暖功能。
当暖气片或者暖气设备工作时，内部会自然产生一定的空气积聚。
如果这些空气没有及时排出，就会影响暖气片或者暖气设备的供暖效果和传热效率。
排气阀的作用就是在供暖过程中，通过监测气体的压力和温度等参数，判断是否有空气积聚，并在必要时将其排出。
具体来说，当供暖系统中的空气积聚时，排气阀会感应到压力和温度上升，然后自动打开排气阀门。
打开阀门后，系统中的压力会减小，而空气则顺势排出。
当空气排出后，排气阀会自动关闭，保持系统的正常运行。
需要注意的是，暖气排气阀的连通口可以连接到系统的排气管道或者外部，以便将排气物质导出。
同时，排气阀通常还会配有排气口，以便观察和检测排气情况。
在供暖季节开始前或者使用一段时间后，可以通过打开排气阀的排气口，手动排出积聚的空气，以保证供暖系统的正常运行和供暖效果。
自动排气阀原理

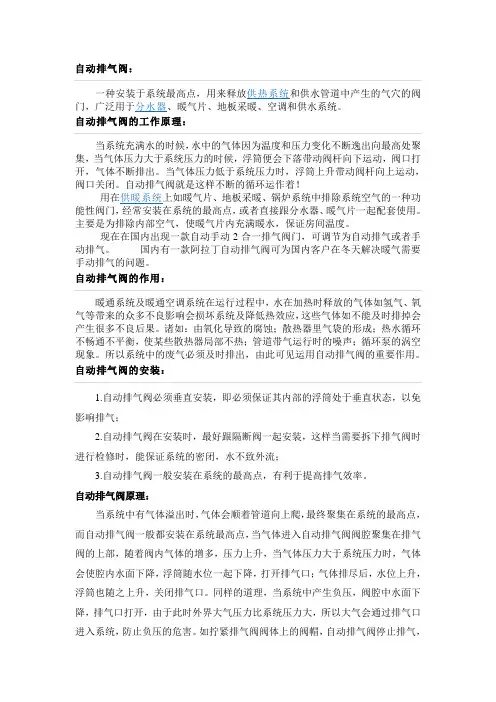

自动排气阀：一种安装于系统最高点，用来释放供热系统和供水管道中产生的气穴的阀门，广泛用于分水器、暖气片、地板采暖、空调和供水系统。
自动排气阀的工作原理：当系统充满水的时候，水中的气体因为温度和压力变化不断逸出向最高处聚集，当气体压力大于系统压力的时候，浮筒便会下落带动阀杆向下运动，阀口打开，气体不断排出。
当气体压力低于系统压力时，浮筒上升带动阀杆向上运动，阀口关闭。
自动排气阀就是这样不断的循环运作着！用在供暖系统上如暖气片、地板采暖、锅炉系统中排除系统空气的一种功能性阀门，经常安装在系统的最高点，或者直接跟分水器、暖气片一起配套使用。
主要是为排除内部空气，使暖气片内充满暖水，保证房间温度。
现在在国内出现一款自动手动2合一排气阀门，可调节为自动排气或者手动排气。
国内有一款阿拉丁自动排气阀可为国内客户在冬天解决暖气需要手动排气的问题。
自动排气阀的作用：暖通系统及暖通空调系统在运行过程中，水在加热时释放的气体如氢气、氧气等带来的众多不良影响会损坏系统及降低热效应，这些气体如不能及时排掉会产生很多不良后果。
诸如：由氧化导致的腐蚀；散热器里气袋的形成；热水循环不畅通不平衡，使某些散热器局部不热；管道带气运行时的噪声；循环泵的涡空现象。
所以系统中的废气必须及时排出，由此可见运用自动排气阀的重要作用。
自动排气阀的安装：1.自动排气阀必须垂直安装，即必须保证其内部的浮筒处于垂直状态，以免影响排气；2.自动排气阀在安装时，最好跟隔断阀一起安装，这样当需要拆下排气阀时进行检修时，能保证系统的密闭，水不致外流；3.自动排气阀一般安装在系统的最高点，有利于提高排气效率。
自动排气阀原理：当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而自动排气阀一般都安装在系统最高点，当气体进入自动排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。
暖气自动排气阀原理
暖气自动排气阀原理暖气自动排气阀是一种常见于暖气系统中的设备，其作用是排出系统中的空气，保证暖气系统的正常运行。
本文将介绍暖气自动排气阀的原理和工作机制。
暖气系统在运行过程中，由于水在循环过程中的蒸发和气泡产生，会导致系统中积聚空气。
空气的存在会影响水的流动和传热效果，降低暖气系统的工作效率。
因此，及时排除系统中的空气是非常重要的。
暖气自动排气阀的原理是利用气体的浮力原理和液体的压力差来实现自动排气。
当系统中积聚了空气时，空气会上升到最高点，而水则下降到最低点。
在暖气自动排气阀的作用下，空气会被排出系统，而水则会重新充满整个系统。
具体来说，暖气自动排气阀的工作过程如下：1. 排气阀的位置：暖气自动排气阀一般安装在暖气系统中的较高位置，例如供水管道的顶部。
这样可以保证空气能够顺利地上升到排气阀的位置。
2. 气阀开启：当系统中积聚了空气时，空气会上升到排气阀的位置。
此时，排气阀内部的气阀会感知到空气的存在，并自动打开。
3. 空气排出：一旦气阀打开，排气阀内部的空气会通过气阀的开口被排出系统。
此时，水会顺势填充进排气阀的位置，保持系统的水平稳定。
4. 气阀关闭：当空气排出完毕后，水会完全填满排气阀的位置。
此时，排气阀内部的气阀会感知到水的存在，并自动关闭。
这样可以避免水的逆流和泄漏。
暖气自动排气阀的工作原理简单但有效。
通过自动感知空气和水的存在，排气阀能够及时排出系统中的空气，保持暖气系统的正常运行。
需要注意的是，暖气自动排气阀只能排出系统中的空气，而不能排出系统中的水。
因此，在安装和维护过程中，需要注意排气阀的位置和操作。
同时，排气阀也需要定期检查和清洗，以确保其正常工作。
暖气自动排气阀在暖气系统中起到了重要的作用。
通过利用气体的浮力原理和液体的压力差，排气阀能够及时排出系统中的空气，保证暖气系统的正常运行。
在使用和维护过程中，需要注意排气阀的位置和操作，以及定期检查和清洗，以确保其正常工作。
暖气自动排气阀
暖气自动排气阀的结构
暖气自动排气阀结构 图
暖气自动排气阀由阀 体、阀杆、浮筒以及 防尘帽组成。
暖气自动排气阀工作原理
当系统中有气体溢出时，气体会顺着管道向 上爬，最终聚集在系统的最高点，而暖气自动排气阀 一般都安装在系统最高点，当气体进入暖气自动排气 阀阀腔聚集在暖气自动排气阀的上部，随着阀内气体 的增多，压力上升，当气体压力大于系统压力时，气 体会使腔内水面下降，浮筒随水位一起下降，打开排 气口；气体排尽后，水位上升，浮筒也随之上升，关 闭排气口。同样的道理，当系统中产生负压，阀腔中 水面下降，排气口打开，由于此时外界大气压力比系 统压力大，所以大气会通过排气口进入系统，防止负 压的危害。如拧紧暖气自动排气阀阀体上的阀帽，暖 气自动排气阀停止排气，通常情况下，阀帽应该处于 开启状态。
0502暖气自动排气阀的技术参数： 最大工作压力：10bar 最高工作温度：110℃ 连接方式：外螺纹 口径：1/2″-3/4″
0502暖气自动排气阀的结构： 阀体：黄铜 阀杆：黄铜 浮筒：PP
0502暖气自动排气阀
0402型太阳能暖气自动排气阀
0402暖气自动排气阀的技术参数 大工作压力：10bar 最高工作温度：200℃ 连接方式：外螺纹 口径：3/8″-1/2″
暖气自动排气阀安装
一：暖气自动排气阀必须垂直安装，必须保证阀体内 浮筒处于竖直状态，不能水平或倒立安装 二：由于气体密度比水小，会沿着管道一直爬到系统 最高点并聚集在此，为了提高排气效率，暖气自动排 气阀一般都安装在系统的最高点； 三：为了便于检修，暖气自动排气阀一般跟隔断阀一 起使用，这样拆卸暖气自动排气阀是不需要关停系统； 四：暖气自动排气阀安装好后必须拧松黑色的防尘帽 才能排气，但不能完全取掉，万一发生暖气自动排气 阀漏水，可拧紧防尘帽。
zp88自动排气阀工作原理
zp88自动排气阀工作原理小伙伴们！今天咱们来唠唠ZP88自动排气阀这个超有趣的小玩意儿。
你想啊，在各种管道系统里，就像咱家里的暖气管道或者是一些工业管道啥的，要是里面有空气，那可就麻烦大啦。
这时候，ZP88自动排气阀就像一个超级英雄闪亮登场啦。
这个排气阀啊，它的身子就安在管道系统里。
它的内部结构就像是一个精心设计的小迷宫，但又有着非常巧妙的原理。
它有一个小浮球，这个浮球就像是一个调皮的小精灵。
当管道里充满水的时候呢，水就会把这个浮球给托起来。
就好像浮球在水里泡澡，舒舒服服地被水给顶到上面去啦。
这个时候啊，排气阀的排气口就被浮球给堵住了。
为啥要堵住呢？因为啊，这时候管道里不需要排气，都是水在欢快地流淌，要是排气口开着，水就可能从这儿跑出去，那可不行呀。
可是呢，一旦管道里有了空气，情况就不一样喽。
空气这个调皮捣蛋的家伙，它会往上跑，毕竟它比水轻嘛。
空气就会聚集在排气阀的这个小空间里。
随着空气越来越多，就把浮球下面的水给挤走了一些。
浮球呢，就像一个被抛弃的小可怜，没有水的支撑，就慢慢落下来啦。
这一落可不得了，排气口就被打开了。
空气就像一群被释放的小怪兽，“嗖”的一下就从排气口跑出去啦。
等空气都排得差不多了，水又慢慢地涌进来，浮球又被水给温柔地托起来，排气口就又被堵住了。
你看，ZP88自动排气阀是不是特别聪明呀？它就这么自动地感知管道里是水多还是空气多，然后做出相应的动作。
这就好比它是管道系统里的小管家，时刻盯着里面的情况，只要有空气这个捣蛋鬼出现，就毫不客气地把它赶出去。
在暖气系统里，它的作用可太大啦。
咱们冬天都盼着暖气热乎乎的，要是暖气管道里有空气，那暖气就不热乎啦。
就像一个人堵着鼻子呼吸，肯定不舒服呀。
有了ZP88自动排气阀，就能保证暖气管道里一直是顺畅的水流，暖气就可以源源不断地把温暖送到咱们家里啦。
在工业管道里也是一样的道理呢。
那些大型的工业管道里要是有空气，可能会影响整个生产流程。
比如说一些化工管道，如果有空气在里面捣乱，可能会影响化学反应的进行，或者是对管道造成一些不必要的压力。
解析热气片排气装配：集气罐、主动排气阀和手动放气阀[新版]
![解析热气片排气装配：集气罐、主动排气阀和手动放气阀[新版]](https://img.taocdn.com/s3/m/36daea1bbb1aa8114431b90d6c85ec3a87c28b76.png)
解析暖气片排气装置：集气罐、自动排气阀和手动放气阀在热水采暖系统中，积存的空气若得不到及时排除，就会破坏系统内热水的正常循环，因此必须及时排除空气，这对维护热水采暖系统的正常运行是至关重要的。
系统在充水之前为空气所充满，充水时，空气经膨胀水箱或集气装置排出系统，充水由回水干管进入系统，缓慢上升，直到空气排净，水充满整个系统为止。
在系统开始运行时，水逐渐被加热，由于空气在水中的溶解度随着水温的升高和压力的降低而减小（如在大气压力下，1kg水在5℃时，水中的空气含量超过30mg，而加热到95℃时，水中的寒气量仅为3mg左右），此外，在系统停止运行时，通过不严密处也会渗入空气，充水后，也会有一些未排净的空气残留在系统内。
同时，在系统运行过程中，不可避免地存在着漏水现象，需随时补水以满足用户对系统的用水量需求，当这部分补水被加热后，也会有空气析出，这些空气如不能及时排出系统，就会形成气塞，影响水的正常循环。
热水采暖系统排除空气的设备，有手动和自动两种，国内常见的排气设备主要有集气罐、自动排气阀和手动放气阀等。
（一）集气罐集气罐一般用直径为l00-250mm的短管制成，有立式和卧式两种。
顶部连接直径为15mm的放气管，管子的另一端接到附近卫生器具的上方并在管子末端设置阀门以定期排气。
在机械循环上供下回式热水采暖系统中，集气罐通常设置在系统各分支环路的供水干管的末端最高处。
供水干管应向集气罐方向设上升坡度以使管中水流方向与空气气泡的浮升方向一致，有利于空气汇集到集气罐的上部。
系统运行时，定期打开阀门将热水中分离出来并聚集在集气罐内的空气排除。
（二）自动排气阀自动排气阀的型式较多，其工作原理主要是依靠阀体内的启闭机构自动排除空气的装置。
它安装方便，体积小巧，避免了人工操作管理的麻烦。
但自动排气阀常常会因水中污物堵塞而失灵，需要拆下来清洗或更换，因此，排气阀前应装一个截止阀，此阀常年开启，只在排气阀失灵需要检修时，才临时关闭。
暖气自动排气阀原理
暖气自动排气阀原理暖气自动排气阀是暖气系统中的一个重要组成部分，它的作用是排除暖气系统中的空气，保证系统内的水能够正常循环，从而保证暖气系统的正常运行。
那么，暖气自动排气阀的原理是什么呢？首先，我们需要了解暖气系统中为什么会存在空气。
在暖气系统中，水是起着传热介质的作用的，它会通过管道流动，带走热量，然后通过散热器散发出来。
而空气则是由于系统运行时，水中溶解的气体释放出来，或者系统中进水时带入的空气。
这些空气会聚集在系统的高处，影响水的正常循环，甚至导致系统出现故障。
暖气自动排气阀的原理就是利用空气的浮力原理，将系统中的空气排出。
当系统中存在空气时，空气会聚集在暖气系统的高处，而暖气自动排气阀安装在系统的高点位置。
当系统内的水流动时，空气会被推到排气阀的位置，然后通过排气阀排出系统。
这样，系统内的空气就能够被有效地排除，保证水的正常循环。
另外，暖气自动排气阀还会根据系统内水的压力和温度进行自动调节。
当系统内的水温过高或者压力过大时，排气阀会自动打开，将过多的空气排出系统，保证系统的正常运行。
当系统内的水温和压力恢复正常时，排气阀又会自动关闭，避免系统出现漏水或者过热的情况。
总的来说，暖气自动排气阀的原理是利用空气的浮力原理，将系统中的空气排出，保证系统内的水能够正常循环。
同时，它还能根据系统内水的压力和温度进行自动调节，保证系统的安全运行。
在实际使用中，我们需要定期检查暖气自动排气阀的工作状态，保证它能够正常工作。
另外，安装暖气自动排气阀时，要选择合适的位置，保证它能够有效地排除系统内的空气。
这样，才能保证暖气系统的正常运行，为我们的生活提供舒适的温暖。
自动排气阀工作原理
自动排气阀工作原理1. 简介自动排气阀是一种用于排除管道系统中的空气和气体的装置。
它在管道系统中起到排气、保护设备安全运行的作用。
本文将详细介绍自动排气阀的工作原理及其在管道系统中的应用。
2. 工作原理自动排气阀的工作原理基于空气的浮力和压力差。
当管道系统中存在空气或气体时，自动排气阀会自动打开，将空气或气体排出系统。
当管道中的液体流过自动排气阀时，阀门会关闭，防止液体泄漏。
3. 结构组成自动排气阀通常由以下几个部分组成： - 主体：通常由铸铁、不锈钢等材料制成，具有良好的耐腐蚀性和耐高压性能。
- 浮球：浮球是自动排气阀的关键组件，通常由塑料或不锈钢制成。
浮球的浮力可以控制阀门的开闭，当管道中有气体时，浮球会浮起，打开阀门，使气体排出；当管道中为液体时，浮球会下沉，关闭阀门，防止液体泄漏。
- 密封圈：位于阀门和主体之间的密封圈能够确保阀门的密封性，防止气体或液体泄漏。
- 排气口：用于将排出的气体或气体导出系统。
4. 工作过程自动排气阀的工作过程可以分为以下几个步骤： 1. 初始状态：当管道系统中有气体存在时，自动排气阀处于打开状态，浮球浮在液面上。
2. 排气过程：当气体进入自动排气阀时，气体会积聚在阀门顶部，使得浮球浮起，阀门打开，气体通过排气口排出系统。
3. 关闭阀门：当管道中的液体流过自动排气阀时，浮球会下沉，阀门关闭，防止液体泄漏。
4. 循环工作：自动排气阀会根据管道系统中的气体和液体情况进行循环工作，保持管道系统的正常运行。
5. 应用场景自动排气阀广泛应用于以下场景： 1. 水泵系统：在水泵系统中，自动排气阀能够排除管道中的空气，防止气体积聚导致水泵运行异常。
2. 暖通空调系统：在暖通空调系统中，自动排气阀能够排除管道中的空气，提高系统的热效率和运行稳定性。
3. 燃气系统：在燃气系统中，自动排气阀能够排除管道中的空气，保证燃气的正常供应和燃烧效果。
4. 工业管道系统：在工业管道系统中，自动排气阀能够排除管道中的气体，保持管道的正常运行。
浅谈自动排气阀在采暖系统中的应用
浅谈自动排气阀在采暖系统中的应用自动排气阀是一种专为采暖系统设计的设备。
它被用于帮助排放空气和其他非凝结气体，以确保系统的正常运作。
在采暖系统中，机械或人为的操作可带来一系列空气问题，它们将存留在系统中，可能导致腐蚀、阻塞、液位异常等问题。
自动排气阀正是为了解决这些问题而设计的，下面我们详细了解一下它的应用。
一、自动排气阀是什么自动排气阀是一个可以自动排放非凝结性气体的装置。
它通常由一系列钢制管道、活塞阀、测压传感器、过滤器等部件组成。
由于这种设备非常灵活，因此可以用于各种采暖系统，例如蒸汽、热水和空气采暖系统等。
二、自动排气阀的作用自动排气阀的主要作用是排放系统中的空气和非凝结性气体。
当采暖系统启动时，很容易出现气体混合物，包括空气、氢气、氮气等。
如果这些气体不得不保留在系统中，将会导致一系列问题，例如管路的阻塞，泡沫的形成，以及阀门的该开不开，该关不关等。
当气体被排放后，也会减少系统的能耗，使系统变得更加能效。
在采暖系统中，有许多种类的自动排气阀，包括机械自动排气阀、测压自动排气阀和智能自动排气阀等。
机械自动排气阀与普通手动排气阀类似，不过它们的气体排放是自动进行的。
测压自动排气阀是一种能够在空气压力过高的情况下自动排出多余气体的装置。
智能自动排气阀能够通过降低系统温度来促进气体的排放。
尽管这些设备在功能和使用中有所不同，但它们的目的都是将气体排除。
四、自动排气阀的安装注意事项在采暖系统中安装自动排气阀之前，有一些非常重要的注意事项。
首先，需要考虑安装自动排气阀的位置，这样可以使气体在系统中更有效地流动。
然后，需要确保排气阀与管道直立安装，以获得最佳的气体排除效果。
另外，安装自动排气阀时也需要考虑阀门的调整和检测。
这将确保阀门能够在必要时自动关闭，并避免气体倒流。
总之，自动排气阀是一个非常有效的设备，可以确保采暖系统的正常运作。
它使管道中的非凝结性气体排除，避免管道堵塞，从而提高系统的能效。
《暖气排气阀》课件
问题三：排气阀噪音过大
详细描述
2. 检查排气阀的安装是否符合规 范，如有问题应及时调整安装位 置。
总结词：排气阀噪音过大可能是 由于排气阀质量不好、安装不当 、排气阀内部零件松动等原因引 起的。
1. 检查排气阀的质量是否合格， 如有问题应及时更换合格的排气 阀。
3. 检查排气阀内部零件是否松动 ，如有问题应及时紧固或更换零 件。
04
暖气排气阀的常见问题与 解决方案
问题一：排气阀漏水
总结词：排气阀漏水是常见的问题之一 ，可能是由于密封圈老化或损坏、阀门 松动或损坏等原因引起的。
3. 如果排气阀已经损坏，应及时更换新 的排气阀。
2. 检查排气阀的安装是否牢固，如有问 题应及时加固或重新安装。
详细描述
1. 检查排气阀的密封圈是否老化或损坏 ，如有问题应及时更换密封圈。
05
案例分析
案例一：某住宅小区的暖气排气阀故障处理
总结词
住宅小区暖气排气阀故障处理
详细描述
某住宅小区在供暖期间，部分住户反映暖气不热，经检查发现是暖气排气阀堵塞 导致。维修人员对排气阀进行清洗和更换，解决了问题。
案例二：某办公楼的暖气排气阀选型与安装
总结词
办公楼暖气排气阀选型与安装
详细描述
某办公楼在设计时，为了确保供暖效果和节能，需要对暖气排气阀进行合理选型和安装。经过对办公楼的结构和 供暖需求进行评估，最终选择了适合的暖气排气阀型号，并按照规范进行安装。
工作原理
工作原理
当暖气系统内的气体达到一定量时， 暖气排气阀内部的浮球会因气体压力 而上升，触发排气阀开启，将气体排 出。
工作过程
当系统内气体排出后，浮球下降，排 气阀自动关闭，阻止外部空气进入系 统。
自动排气阀安装示意图及作用原理
自动排气阀产品品牌PSKEE-立洛阀业（上海）有限公司产品型号ZP88产品口径DN15/20/25产品压力 1.6Mpa产品材质不锈钢产品应用采暖,热泵,空调系统不锈钢自动排气阀简述：ZP88不锈钢自动排气阀利用浮子随液面升降之力，联动排气装置启闭，达到自动排气的目的。
当气体被收集到阀体内时，由于气压作用，阀体内液面下移，浮子随之下降，其降至下限时，联动杠杆系统，打开排气阀阀口,放出带压气体，结果因阀内压力减小液面随之上移，浮子上升，在弹簧弹力作用下，排气口关闭。
这样气体就不断被收集、排放、再收集、再排放，完成管道及设备系统的自动排气过程。
不锈钢自动排气阀作用：暖气系统及暖通空调系统的运行过程中，水在加热时释放的气体（如氢气、氧气等）带来的众多不良影响会损坏系统及降低热效应，这些气体如不能及时排掉会产生很多不良后果。
诸如：由氧化导致的腐蚀；散热器里气袋的形成；热水循环不畅通不平衡，使某些散热器局部不热；管道带气运行时的噪声；循环泵的涡空现象。
由此可见运用自动排气阀的重要作用。
不锈钢自动排气阀工作原理：ZP88不锈钢自动排气阀设计考虑了己知的所有不利因素，（如水中的杂质、油、悬浮物等、排气时阀内液体产生的动荡；排气阀所连接的管道和设备的振动等。
）具有优良的性能：不管是在系统刚加水运行（系统刚运行时，有大量的气体排出。
）还是在系统压力过高需适度排水卸压时，都能可靠运行。
不锈钢自动排气阀结构图：不锈钢自动排气阀应用：自动排气阀用于独立采暖系统，集中供热系统，地板辐射采暖系统，太阳能采暖系统，热泵系统，中央空调，采暖锅炉等。
地暖（地热）是一套系统，从地暖盘管到分水器的固定安装以及自动排气阀门管件的连接有着严格的工艺要求，在冬季供暖时，开启地暖用户首先需要排气，那么排气就需要用到排气阀。
自动排气阀安装使用说明：1、自动排气阀垂直安装本阀，垂直管道必须安装在最高点，水平管道必须安装在最末端。
2、排气阀必须垂直安装，必须保证阀体内浮筒处于竖直状态，不能水平或倒立安装；3、自动排气阀安装后，需将上端小螺帽拧松，以保证气体能顺利排除。
ks11h-16p自动排气阀工作原理
ks11h-16p自动排气阀工作原理一、引言自动排气阀是一种用于排放管道中的空气或其他气体的装置，广泛应用于各种工业领域。
ks11h-16p自动排气阀是一种常见的自动排气阀型号，具有稳定性高、使用寿命长等优点，下面将对其工作原理进行详细介绍。
二、工作原理1. 结构组成ks11h-16p自动排气阀由主体、阀芯、弹簧、密封垫片等部件组成。
主体是排气阀的主体结构，阀芯是控制气体流动的关键部件，弹簧用于控制阀芯的开启和关闭，密封垫片用于保证阀门的密封性。
2. 工作流程当管道内积聚了空气或其他气体时，排气阀会自动打开以排放气体。
具体工作流程如下：(1) 初始状态：排气阀处于关闭状态，阀芯被弹簧推动关闭，阻止气体流动。
(2) 气体积聚：管道内积累了一定量的气体，气体压力逐渐增大。
(3) 阀门打开：当管道内气体压力超过设定值时，阀芯受到压力作用，克服弹簧力量，阀门自动打开。
(4) 排气过程：阀门打开后，管道内的气体通过阀门排放到外部环境中。
(5) 压力平衡：当管道内气体压力降低到一定程度时，弹簧重新起作用，将阀芯推回关闭状态，阀门关闭。
三、特点与应用1. 自动控制：ks11h-16p自动排气阀可以根据管道内气体压力的变化自动控制阀门的开启与关闭，无需人工干预，实现自动排气功能。
2. 稳定性高：该排气阀采用高质量的材料制造，具有良好的耐压性能和稳定的工作状态，在长时间使用过程中能够保持较高的工作效率。
3. 使用寿命长：排气阀的主要部件采用优质材料制造，经过精密加工和严格测试，具有较长的使用寿命，能够在各种环境下稳定运行。
4. 应用广泛：ks11h-16p自动排气阀广泛应用于石油、化工、冶金、电力等工业领域，可用于各种管道系统中的气体排放与控制。
四、注意事项1. 定期维护：为了确保排气阀的正常工作，需要定期对其进行维护保养，清除阀门内部的积尘或异物，保证阀门的灵活性和密封性。
2. 适当调整：根据具体的工作环境和要求，可以适当调整排气阀的开启和关闭压力，以达到最佳的排气效果。
自动排气阀 原理
自动排气阀原理
自动排气阀是一种用于排除管道中积聚的气体、蒸汽或空气的装置。
它广泛应用于压力容器、给水系统、供暖系统和其他液体输送系统中。
自动排气阀的原理主要基于气体浮力和压力差的作用。
当管道中积聚了气体或空气时，气体会聚集在管道上方形成气囊。
这会导致管道中的液体无法正常流动，造成系统运行不顺畅。
自动排气阀的工作原理是通过感应器来检测气囊的存在。
一旦感应器检测到气囊，它会触发排气阀打开。
排气阀打开后，管道中的气体会被释放出来，使液体能够顺畅流动。
一旦气囊消失，感应器会感知到并关闭排气阀，保持管道的正常操作。
自动排气阀通常利用浮球、浮子或运动杆来实现阀门的打开和关闭。
当气囊存在时，浮球或浮子会上浮，带动阀门打开。
而当气囊消失时，浮球或浮子会下沉，阀门关闭。
除了感应器和阀门，自动排气阀还通常设有过滤器，以防止固体颗粒或杂质进入阀门和管道。
总的来说，自动排气阀利用感应器和阀门的组合，通过检测气囊的存在与否来自动排除管道中的气体和空气。
这种装置可以保持管道系统的正常运行，提高系统的效率和安全性。
暖气片排气阀作用及操作方法
暖气片排气阀作用及操作方法1. 暖气片排气阀的作用是什么？暖气片排气阀是安装在暖气系统中的一种设备，其主要作用是排除暖气片内部的空气，以确保暖气系统正常运行。
在冬季使用暖气片时，空气会进入暖气系统并聚集在暖气片内部，影响热水流动和散热效果。
通过排除空气，可以提高暖气片的工作效率，保持室内温度稳定和舒适。
2. 暖气片排气阀的类型2.1 自动排气阀自动排气阀是目前市场上使用最广泛的一种类型。
它能够自动检测到暖气系统中的空气，并将其排出。
自动排气阀通常安装在暖气片顶部或侧面，通过浮球或弹簧等装置感应到空气存在时，打开排放口进行自动排放。
这种类型的排放方式非常方便，无需人工干预即可完成。
2.2 手动排气阀手动排气阀需要人工操作来实现空气的排放。
手动排气阀通常安装在暖气片的顶部或侧面，通过旋转排气阀的开关来控制空气的排放。
这种类型的排气阀需要定期检查和维护，确保其正常运行。
3. 使用暖气片排气阀的操作方法3.1 自动排气阀的操作方法自动排气阀不需要人工干预，但在安装和维护过程中需要注意以下几点：•安装：将自动排气阀安装在暖气片的顶部或侧面。
确保安装牢固，并与暖气片连接紧密。
•维护：定期检查自动排气阀是否正常工作。
如果发现漏水或其他问题，应及时更换或修理。
3.2 手动排气阀的操作方法手动排气阀需要人工操作来实现空气的排放。
以下是使用手动排气阀的步骤：1.关闭供暖系统：在进行任何操作之前，确保供暖系统已关闭，避免烫伤或其他意外事故发生。
2.找到手动排气阀：根据暖气片的位置找到手动排气阀。
它通常位于暖气片的顶部或侧面，并配有一个旋转开关。
3.准备工具：准备好一个小型的排气阀扳手或扁口钳，用于旋转手动排气阀的开关。
4.开始排气：将排气阀扳手或扁口钳放在手动排气阀的开关上，顺时针旋转开关，直到听到一些嘶嘶声。
这表示空气正在被排出。
5.监测水流：当从手动排气阀处冒出水流时，说明暖气系统内的空气已经完全排出。
此时应立即关闭手动排气阀，避免过多的水流损失。
《自动排气阀原》课件
部件功能与作用
01
02
03
04
阀体
承受气体压力，防止气体泄漏 。
阀座
密封作用，防止气体从阀杆与 阀盖之间泄漏。
阀杆
将外部操作力传递到膜片上， 使膜片产生形变。
膜片
将压力转化为机械力，驱动阀 杆运动，实现气体的排放。
结构特点与优势
结构简单
自动排气阀的结构相对简单， 使得其维护和操作都比较方便
。
密封性好
采用优质材料制成的密封圈具 有良好的密封性能，能够有效 地防止气体泄漏。
响应速度快
由于膜片的快速响应特性，自 动排气阀能够迅速排放气体， 减小压力波动的影响。
稳定性高
自动排气阀的稳定性高，能够 保证连续稳定地工作。
03
自动排气阀的应用
应用领域与场景
家用领域
自动排气阀在家用热水器、燃气 炉等设备中广泛应用，用于排除 管道内的空气，确保燃气供应的
稳定。
工业领域
在工业生产过程中，自动排气阀被 用于各种压力容器、管道系统等， 以保障设备安全和生产流程的顺利 进行。
汽车领域
汽车油箱和供油系统中使用自动排 气阀，以释放油箱内的气体，防止 燃油供给系统出现气阻。
使用注意事项
定期检查
为确保自动排气阀的正常工作，应定 期进行外观检查，查看是否有磨损、 堵塞或泄漏现象。
《自动排气阀原理》 PPT课件
xx年xx月xx日
• 自动排气阀简介 • 自动排气阀的结构 • 自动排气阀的应用 • 自动排气阀的维护与保养 • 自动排气阀的发展趋势与展望
目录
01
自动排气阀简介
定义与用途
定义
自动排气阀是一种用于自动排放 管道内气体的设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暖气自动排气阀的型号：
意大利OR公司暖气自动排气阀主要有2种型号：0500.015和0502..015，0502.016，0502.020。
0500.015暖气自动排气阀其排气口位于阀体上部侧面，4分口径，排气量最大40标准升每分钟。
0502.系列暖气自动排气阀其排气口位于阀体顶部，排气量最大70
标准升每分钟。
其中0502.015口径为4分。
0502.016口径为4分，其与.0502.015的唯一区别是其外面镀了一层镍。
0502.020口径为6分。
暖气排气阀暖气自动排气阀作用：
暖气自动排气阀，中国销量第一，浮筒式，口径DN15-DN20，耐温110℃，黄铜阀体，广泛用于分水器、暖气片、地板采暖，释放供热系统和供水管道中产生的气穴，暖气自动排气阀更适合应用在气候环境恶劣的北方地区，质量可靠，性能稳定，一年免费更换，杜绝国产品牌排气又排水的情况产生。
选择暖气自动排气阀就是选择品质！
0502暖气排气阀暖气自动排气阀的技术参数：
最大工作压力：10bar 最高工作温度：110℃连接方式：外螺纹口径：1/2″-3/4″
0500暖气排气阀暖气自动排气阀的技术参数：
最大工作压力：10bar最高工作温度：110℃连接方式：外螺纹
口径：1/2″
暖气排气阀暖气自动排气阀结构：
阀体：黄铜阀杆：黄铜浮筒：PP
暖气排气阀暖气自动排气阀价格：
0500.015 53一个
0502.015 58一个
0502.016 65一个
0502.020 65一个
OR暖气排气阀暖气自动排气阀安装：
1.排气阀必须垂直安装，必须保证阀体内浮筒处于竖直状态，不能水平或倒立安装；
2.由于气体密度比水小，会沿着管道一直爬到系统最高点并聚集在此，为了提高排气效率，排气阀一般都安装在系统的最高点；
3.为了便于检修，排气阀一般跟隔断阀一起使用，这样拆卸排气
阀是不需要关停系统；
4.排气阀安装好后必须拧松黑色的防尘帽才能排气，但不能完全取掉，万一发生排气阀漏水，可拧紧防尘帽。
