测井专业试题集

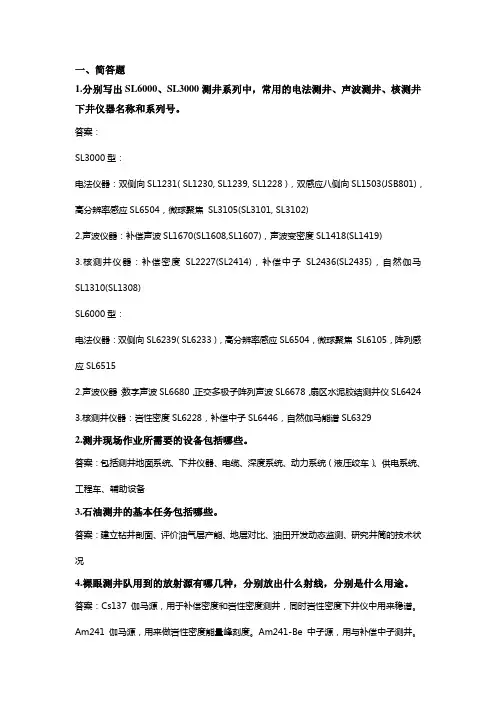

一、简答题1.分别写出SL6000、SL3000测井系列中，常用的电法测井、声波测井、核测井下井仪器名称和系列号。

答案：SL3000型：电法仪器：双侧向SL1231( SL1230, SL1239, SL1228 )，双感应八侧向SL1503(JSB801)，高分辨率感应SL6504，微球聚焦 SL3105(SL3101, SL3102)2.声波仪器：补偿声波SL1670(SL1608,SL1607)，声波变密度SL1418(SL1419)3.核测井仪器：补偿密度SL2227(SL2414)，补偿中子SL2436(SL2435)，自然伽马SL1310(SL1308)SL6000型：电法仪器：双侧向SL6239( SL6233 )，高分辨率感应SL6504，微球聚焦 SL6105，阵列感应SL65152.声波仪器：数字声波SL6680，正交多极子阵列声波SL6678，扇区水泥胶结测井仪SL64243.核测井仪器：岩性密度SL6228，补偿中子SL6446，自然伽马能谱SL63292.测井现场作业所需要的设备包括哪些。

答案：包括测井地面系统、下井仪器、电缆、深度系统、动力系统（液压绞车）、供电系统、工程车、辅助设备3.石油测井的基本任务包括哪些。

答案：建立钻井剖面、评价油气层产能、地层对比、油田开发动态监测、研究井筒的技术状况4.裸眼测井队用到的放射源有哪几种，分别放出什么射线，分别是什么用途。

答案：Cs137伽马源，用于补偿密度和岩性密度测井，同时岩性密度下井仪中用来稳谱。

Am241伽马源，用来做岩性密度能量峰刻度。

Am241-Be中子源，用与补偿中子测井。

Ra226伽马源，用来做自然伽马和自然伽马能谱下井仪刻度。

5.测井过程中，接触电阻的变化会影响信号的传输，写出接触电阻变化的常见部位。

答案：下井仪内部的继电器和接插件、仪器之间的接插件、马笼头、鱼雷、电缆接头、电缆与滑环、滑环本身、滑环与地面系统、地面系统各采集面板和模块之间。

6.液压绞车测井速度的调节可通过哪几种操作。

答案：通过油门调节发动机转速，通过液压泵控制手柄调节液压泵排量，通过绞车变速箱档位调节变速比7.某纯砂岩地层的声波时差值为200us/m ，骨架时差为55.5us/m ，若孔隙度为25.3%，求流体时差，并判断孔隙流体性质。

8.某补偿声波仪器采用声系为T 上1.0m R 1 0.5m R 2 1.0m T 下 ，测量变密度时CBL 使用T 上，而LVDL 使用T 下，则延迟关系怎样。

若两者都使用T 下，又怎样。

CBL 使用T 上，LVDL 使用T 下，LVDL 延迟为0，CBL 延迟1.25m. 若两者都使用T 下，则CBL 延迟为0，LVDL 延迟为0.25m.9. ECLIPS-5700和SL6000组成双机系统，并且安装了6000和5700两块绞车面板。

在SL6000测井时，要求5700系统的公英制设置与SL6000系统一致，或关闭5752面板，为什么？10.画出SL3112测井使用的电极系结构示意图，及电极环连接的马笼头插针。

在此电极系上增加一个电极环，使之具有测量0.5米电位的功能，画出电极系结构示意图。

SL3112的电极系结构如下图，#为对应的马笼头插针增加电极环测量0.5米电位的电极系如下图A #12 M2.5 #8 N2.5 #9 M4 #16 N4 #17 马笼头 A M2.5 N2.5 N0.5 M4 N4 马笼头 M0.511.翻译。

A bond log records the compressional wave travel-time and the amplitude of the acoustic energy at the tool's receivers. The first arrival peak is assumed to be from the wave traveling through the bonded casing, because it has the shortest travel path and steel has a high sound velocity compared to cement and formation rocks. The amount of compression wave amplitude reduction in bonded casing arrivals is proportional to the circumference of the casing bonded to the cement. This is analogous（类似于）to wrapping your hands around a bell that has been struck by a hammer. The result would be that most of the energy would pass from the bell into your hands.12. 写出SL6514数据传输短节的主要功能。

答案：①SL6514的主要功能是接收地面仪发送到井下仪的命令并转发到所挂接的其它仪器。

②根据命令完成自身的数据采集与发送。

③转发所挂接仪器的数据。

13. 若单根缆芯电阻为300欧姆，SL6228开臂时地面供电为130V，电流为150mA，估算下井仪马达的实际驱动电压。

WTS和LDT系列下井仪器一样，直流马达推靠供电使用两根缆芯，一根1，4变压器中心抽头，即1，4缆芯并联；另一根为模式5变压器中心抽头，即2，3，5，6缆芯并联。

因此，电缆上的压降是，0.15*(300/2+300/4)=33.75v. 下井仪马达实际驱动电压为130-33.75=96.25v。

14.SL1310、SL1308、SL6504、SL1419四种仪器，使用同一个伽马刻度器，按照相同的工程值做刻度，在同一环境测量结果是否一致，为什么？以上四种仪器的探测器使用不同的尺寸的NaI晶体和光电倍增管，仪器承压外壳壁厚也差别较大，对伽马射线的探测效率不同，使用同一个刻度器和相同工程值刻度后，同一环境的测量值不同。

二、填空题1.测井使用的磁记号器通常使用汽车点火线圈制作，其阻值为 6（或7）k 欧姆左右，影响磁记号幅度的因素有电缆移动速度，磁记号本身强度，记号器与电缆的距离。

2.按被密封的两个结合面是否做相对运动，密封可分为静密封和动密封。

“O”圈可用于这两种密封，规格为63x3.35的“O”圈，63是指内径，3.35是指截面直径。

3.下井仪器的刻度校验包括主刻度、主校验、测前校验和测后校验，做这些刻度和校验的目的是建立测量信号与工程值的转换关系、检测仪器是否工作正常、检测仪器稳定性。

4.密度与中子组合测井，装源时，先装伽马源，后装中子源，卸源时按照相反的顺序。

卸密度源时，先卸长（固定源体的长）螺丝，后卸短螺丝。

5.液压绞车停车时，液压泵控制手柄应处于中位，绞车变速箱控制手柄处于空挡位置，并使刹车处于制动状态。

6.石油钻井中途进行的测井作业，按照目的不同分为工程测井、对比测井、中途完井测井。

7.交流电在远距离传输时，通常采用升高电压减小电流的方法，为的是减小线路损耗，SL6000系列仪器中的电源适配器(SL6430) 是基于同样的目的，在仪器串中它必须位于最上端。

8.测量电流时，万用表与所测电路串联，若跨接在被测电路两端会造成短路。

9.测井电缆的电阻主要与电缆缆芯的长度、直径、导线材料、温度有关。

10.热中子被物质的原子核俘获以后释放出伽马射线，这是水平井测井下测时自然伽马曲线上常出现异常高值的原因。

12.大井眼井段，若极板远离井壁，微梯度和微电位的测量值都接近泥浆电阻率值。

13.连斜仪器内有 3 个重力加速度计，SBT仪器内有 2 个重力加速度计。

14.构成储集层的大多数矿物，导电性差(低) ，使这种岩石的电阻率高；黏土矿物由于电阻率低，使含有此种成分的岩石导电性高。

15.阿尔奇公式中，地层因素与岩石孔隙度的关系式是F=R o/R W =a/φm，其中参数的意义分别是a:与岩性有关的比例系数 m:胶结指数。

16.同样大小的电极距，电位电极系的探测范围比梯度电极系大，而受泥浆影响以电位电极系为大，围岩影响以梯度电极系为大。

17.DIFL测井要压制无用信号，通过测量有用信号来测量地层电导率，有用信号和无用信号相位相差 90°。

SL6504感应测量的虚部信号与实部信号相位相差 90°。

18.当入射角为第一临界角时，地层中产生滑行纵波。

当入射角度为第二临界角，在地层中产生滑行横波。

19.自由套管情况下，套管波幅度随着套管厚度的增加变化不明显。

20.沉积岩的自然放射性随岩石粘土含量增加而增加。

21.中子测井与孔测井测量值，受到空隙流体的影响，气体的存在使实测量的密度孔隙度较真孔隙度大，中子孔隙度较真孔隙度小。

22.当溶液浓度不高时，溶液浓度越大，电阻率越小。

23.地层水矿化度大于泥浆滤液矿化度时，自然电位显示为负异常。

自然电位基线在水淹层上下会发生偏移，出现台阶。

24.由于泥浆和围岩的分流作用，使得普通电阻率测井获得的视电阻率远小于地层的真电阻率，为此设计了侧向测井（电流聚焦测井）。

为了聚焦主电流，使主电流和屏蔽电流的极性相同，电位相等。

25.感应测井对电阻率低的地层敏感。

26.双发双收声速测井仪的深度记录点是两个接收探头的中点。

27.数字电路中，三极管主要工作在截止区和饱和区，经过放大区的时间很短。

28.微分电路的作用是将方波变成尖（尖顶）脉冲。

29.对于SL3000型和SL6000型系统，来自马丁（深度编码器）和张力计的信号首先送到绞车面板处理，它的输出再送到地面系统相应模块，此时张力的信号2V代表 10000 磅，而张力计输出的原始信号是 75 mv/千磅。

若ECLIPS-5700和SL6000组成双机系统共用SL6000的绞车面板，则5700测量的张力值应乘以 0.375 才是实际张力值。

30.马丁测量轮一周的标准长度是 0.768 米。

公制时，编码器每米输出 1280 个脉冲，英制时每ft输出 256 个脉冲，6000型测井时按照4点/ft采样率，其深度采样间隔是 0.0762 m。

31.测井曲线确定的表层套管深度与套管实际下深误差不超过 0.5 m，测井曲线确定的技术套管深度与套管实际下深误差不应大于 0.1 ％。

32.3000型电法测井仪内零、内刻和测井换档使用 1，5，10 缆芯,电压约 310 V。

而6000型下井仪器的换挡，通过模式 2 命令下发，使用 2，5 缆芯。

33.SL1608补偿声波与SL1601组合时，逻辑信号由 2，5 缆芯送到井下，从SL1601下端 12，13 针送到声波。
