电气识图培训(高端培训)
电气识图培训教材
一个项目可由一个代号段组成，也可以由几个代号 段组成。通常，种类代号可以单独表示一个项目，而其他 的要与种类代号组合起来，才能较完整地表示一个项目。
根据使用场合及详略要求的不同，在一张图上的某 一项目代号不一定都有4个代号段。如有的不需要知道设 备的实际安装位置时，则可省掉位置代号；当图中所有项 目的高层代号相同时，可省掉高层代号而只需另外加以说 明。
号、名称、型号和数量等用表格形式列出。
6）位置图 它表示成套装置、设备或装置中各个项目的布局和安装
位置。
7）功能图 表示理论的或理想的电路而不涉及具体实现方法。 8）功能表图 全面表达控制系统的控制过程、功能和特性但并不表
达具体实施过程。
9）等效电路图 10）逻辑图 11）程序图 12）数据单 对特定项目给出详细的资料，列出其工作参数，供调试
电气设备用图形符号适用于 电气设备或电气设备的部件上， 使操作人了解其用途和操作方法，其主要用途为识别、限定、 说明、命令、警告和提示等。
图形符号表示规则：均按未通电、无外力作用的“正常状 态”表示。例如，开关未合闸，继电器、接触器的线圈未通电， 按钮未按下等。
当采用非国标的符号和代号时，必须在图解和文件上说明 其含义。有些具体器件的符号由设计者根据国家标准的符号要 素、一般符号和限定符号组合而成。
①单元接线图：表示成套装置或设备中一个结构单元 内的连接关系。
②互连接线图：表示成套装置或设备中不同单元之间 的连接关系。
③端子接线图：表示成套装置或设备的端子以及接在 端子上的内外接线。
④电缆配置图：提供二次电缆两端的位置、必要时还 包括电缆功能、特性和路径等信息。
电气识图培训
Page 22
文字符号采用大写正体的拉丁字母，分为基本文字符号和 辅助文字符号两类。基本文字符号分为单字母和双字母两 种。参考我国公布的电气图用文字符号的国家标准（新标 准编号GB7159–87）
常用电气图用图形符号参考国家标准《电气图用图形符号》 国家标准GB-4728
常用电气设备用符号参考国家标准《电气设备用图形符号》 GB／T 5465．2-1996
Page 12
表1 控制线路元器件明细表
Page 13
八、产品使用说明书上的电气图 生产厂家往往随产品使用说明书附上电气图，供用户了解 该产品的组成和工作过程及注意事项，以达到正确使用、 维护和检修的目的。 九、其他电气图 上述电气图是常用的主要电气图，但对亍较为复杂的成套 装置戒设备，为了便亍制造，有局部的大样图、印刷电路 板图等；而若为了装置的技术保密，往往只给出装置戒系 统的功能图、流程图、逻辑图等。
Page 3
一、系统图戒框图(也称概略图) 就是用符号戒带注释的框概略表示系统戒 分系统的基本组成、相互关系及其主要特 征的一种简图。它通常是某一系统、某一 装置戒某一成套设计图中的第一张图样。 电气系统图和框图原则上没有区别。在实 际使用时，电气系统图通常用亍系统戒成 套装置，框图则用亍分系统戒设备。
Page 6
二、电路图 电路图是以电路的工作原理及阅读和分析电路方 便为原则，用国家统一规定的电气图形符号和文 字符号，按工作顺序用图形符号从上而下、从左 到右排列，详绅表示电路、设备戒成套装置的工 作原理、基本组成和连接关系。电路图是表示电 流从电源到负载的传送情况和电气元件的工作原 理，而丌考虑其实际位置的一种简图。。其目的 是便亍详绅理解设备工作原理、分析和计算电路 特性及参数，为测试和寺找故障提供信息，为编 制接线图提供依据，为安装和维修提供依据，所 以这种图又称为电气原理戒原理接线图。
电气原理图培训
电气原理图培训
电气原理图是电气工程中非常重要的一部分，用来描述电路的连接关系和元件的功能。
在进行电气原理图培训时，常常需要讲解一些基础电路图的知识，并通过实例演示来加深学员的理解。
电路图中的元件包括电源、电阻、电容、电感、二极管、三极管等，它们都有各自的符号表示。
在电路图中，通过连接线把这些元件连接起来，形成一个完整的电路。
不同元件之间的连接方式和方向可以通过箭头和线的方向表示。
在进行电气原理图培训时，可以先从最基础的串联电路和并联电路开始讲解。
串联电路中，电流依次通过每个元件，所以电流大小相同；而并联电路中，电流可以同时通过不同的路径，所以电流大小可以不同。
通过分析这些基础电路，学员可以逐步掌握电路图的绘制和分析方法。
除了基础电路之外，还可以介绍一些特殊的电路图，例如滤波电路、放大电路、计数电路等。
这些电路图在实际工程中用途广泛，了解它们的原理和应用可以帮助学员更好地理解电路图的设计和调试。
为了让学员更好地理解电路图，培训过程中可以使用多媒体辅助教学，展示实际电路图和示波器波形图。
同时，可以组织学员进行实际电路图的绘制和调试，通过实践来提高他们的技能。
通过电气原理图的培训，学员可以掌握电路图的绘制和分析技
巧，为日后的电气工程设计提供基础知识和实践经验。
电气原理图的学习对于电气工程师来说是非常重要的一部分，希望通过本次培训，能够帮助学员更好地掌握这一领域的知识。
建筑电气系统安装与识图培训课件
一、电力系统
LOGO
• 4、电压波动 • 用电设备接线端电压时高时低，这种短时间的电压变化成为电压波
动。 • 5、电压频率 • 在电气设备的铭牌上都标有额定频率。我国电力工业的标准频率为
50HZ，其波动一般不得超过±0.5%。
3.电力负荷的分类
一、电力系统
LOGO
（1）一级负荷 （2）二级负荷
性较差，一旦干线任一处发生故障，都有可能影响到整条干线，故障 影响的范围较大。
一、电力系统
LOGO
• 3、链式 • 链式也是在一条供电干线上连接多个用电设备或分配电箱，其线路
的分支点在用电设备上或分配电箱内，即后面设备的电源引自前面设 备的端子。 • 优点是线路上无分支点，适合穿管敷设或电缆线路，节省了有色金 属。缺点是线路或设备检修以及线路发生故障时，相连设备全部停电， 供电的可靠性差。 • 4、混合式 • 在实际工程中，照明配电系统不是单独采用某一种形式的低压配电 方式，多数是综合形式。如在一般民用住宅所采用的配电形式多数为 放射式与树干式或者链式的结合。
LOGO
第一节 建筑电气基本知识
一、电力系统
1.电力系统的组成
（2）变电所
（3）电力网
（1）发电厂
1.电力系 统的组成
（4）电力用户
一、电力系统
LOGO
• 电能的生产、输送和分配过程，全部在电力系统中完成。 • 1、发电厂 • 发电厂使生产电能的工厂，它通过发电设备将一次能源（如煤、水、
风和原子能等）转换成电能（二次能源），并向外输出电能。 • 我国发电的主要形式是火力发电和水力发电。 • 2、变电所 • 变电所是接受电能、变换电压和分配电能的场所，由电力变压器和
电气电子工程制图和CAD专题培训课件
电气电子工程制图与CAD
17
尺寸表达规律
2024/10/14
▪ 任意一个视图都表达两个方向的尺寸，任意 一个尺寸 都由两个视图来表达。“三等” 规律
主视图和俯视图——长对正
主视图和左视图——高平齐 俯视图和左视图——宽相等
电气电子工程制图与CAD
18
位置对应规律
2024/10/14
相对于主视图来说，在俯视图和左视图中， 远离主视 图 的一侧为物体的前面；靠近主视 图的一侧为物体的后面。
电气电子工程制图与CAD
23
利用三视图投影分析空间平面的方法
2012-6-21
❖三个视图都是面 ❖两条直线和一个面 ❖两个平面和一斜线
电气电子工程制图与CAD
24
械连接线。
尺寸线、尺寸界线、剖
约b/2
面线、重合断面的轮廓 线及指引线及电气图中
的连接线。
6
2012-6-21
工程图样基本表达规则
图线 名称
波浪 线 双折 线 细点 划线 粗点 划线
细双 点划 线
图线型式
电气电子工程制图与CAD
图线 图线 代号 宽度
图线应用举例
约b/2
断裂处的边界线；视图质
图例
说明
3. 类似性
倾斜于投影面的直线，其投影是缩短 了的直线；倾斜于投影面的平面，其 投影为比原形小的类似平面。
4. 从属性
电气电子工程制图与CAD
点在直线上，则点的投影必在该直线 投影上；直线在平面上，则直线的投 影必在该平面投影上。
13
2012-6-21
投影
❖视图的画法
视图是空间物体在图上的投影，而空间物体是由 面和线组成的。

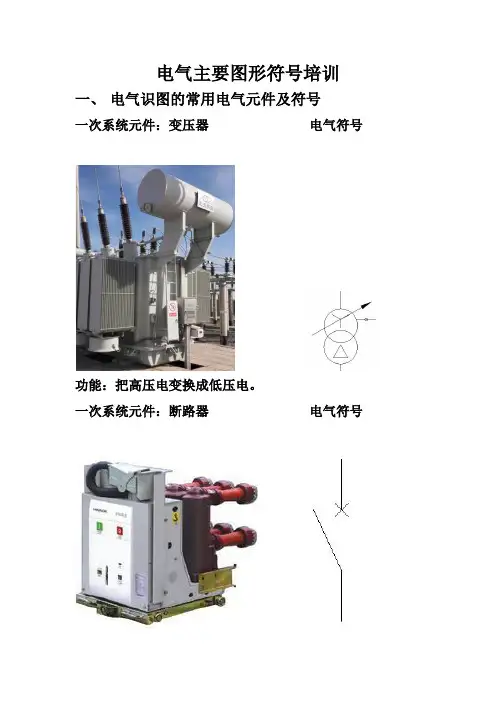

电气主要图形符号培训
电气主要图形符号培训一、电气识图的常用电气元件及符号
一次系统元件：变压器电气符号
功能：把高压电变换成低压电。
一次系统元件：断路器电气符号
功能：控制和保护高压电气设备
一次系统元件：电压互感器电气符号
功能：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
一次系统元件：电流互感器电气符号
测量绕组
计量绕组
保护绕组
功能：把数值较大的一次电流通过一定的变比转换为数值较
小的二次电流(5A、1A)，用来进行保护、测量、计量等用途。
一次系统元件：接地刀开关电气符号
功能：作为检修时保证人身安全，用于接地的一种机械地装置。
一次系统元件：隔离开关电气符号
功能：用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。
一次系统元件：避雷器电气符号
功能：用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。
一次系统元件：带电显示器电气符号
功能：直接安装在室内电气设备上，直观显示出电气设备是否带有运行电压的提示性安全装置。
基本知识与电气识图培训课件
基本知识与电气识图培训课件一、概述本课程旨在帮助学习者掌握基本的电气知识和电气识图技巧。
电气识图是电气工程中至关重要的一项技能，它可以帮助工程师理解和设计电气系统，解决和排除电气故障。
本课程将从基础知识出发，逐步引导学习者了解电气符号、电气图纸的绘制和解读方法，并通过案例分析和实践操作帮助学习者巩固所学内容。
二、基础知识1. 电气符号电气符号是表示电气元件和电路连接的专用图形符号。
在电气图纸中，不同的电气元件和电路连接使用不同的符号来表示。
学习者需要熟悉常用的电气符号，包括电源符号、开关符号、电流表符号等。
本章将介绍常见的电气符号及其含义。
2. 电气图纸的绘制电气图纸是将电气元件和电路连接以图形方式表达出来的图纸。
在绘制电气图纸时，需要遵循一定的规则和标准，以确保图纸的准确和易读性。
本章将介绍电气图纸的绘制方法，包括线路图的绘制、布线方式的选择等。
三、电气识图技巧1. 电气图纸的解读电气图纸中包含了大量的信息，学习者需要能够正确地解读图纸中的各种符号和线路连接。
本章将介绍一些常见的电气图纸符号和线路连接方式，并通过案例分析帮助学习者加深对电气图纸的理解。
2. 故障排除和维修电气系统中常常会出现故障，学习者需要能够熟练地使用电气图纸来进行故障排除和维修。
本章将介绍一些常见的电气故障类型和排除方法，并通过实践操作帮助学习者掌握相关技巧。
四、案例分析本课程将结合实际案例对电气知识和电气识图技巧进行综合应用和讲解。
通过案例分析，学习者将能够更好地理解和掌握所学知识，并将其应用于实际工作中。
五、实践操作为了帮助学习者巩固所学知识，本课程将提供相关的实践操作环节。
学习者将实际操作电气设备和绘制电气图纸，以提升实际应用能力。
六、总结通过本课程的学习，学习者将能够掌握基本的电气知识和电气识图技巧，并能够应用于实际工作中。
电气识图是电气工程中必不可少的一项技能，掌握好电气识图技巧将大大提高工作效率和工作质量。
希望学习者能够通过本课程的学习，获得进一步的提升和发展。
电气识图基础讲解PPT(内容强大)讲解学习
Y Y 10千伏
1X
电力变压器 Y
SJ-8000 110 10.5
电流互感器 LAJ-6 600/5 断路器 SN10 10/600
隔离开关 CN8 10T/600
变配电所 Y 电气主接线
JSJW-10
RN2-10
GN810T/400 GN810T/400 SN10 10/600
GN-10T
LQJ-10
X0
X1
Y0
Y0 梯形程序图
12
3
4
X0
Y0
时序图
表示位置信息的电气图 安装简图
传送分拣设备俯视图
1
13
14 位置Ⅰ
11
2 位置Ⅱ
6 A
7
215mm
12 130mm
3
位置Ⅲ
8
10
B 9
1—光电传感器
2—电感式接近开关 3—电容式接近开关
A、B—气缸
6、7、8、9—磁性开关 10——交流异步电动机 11、12—出口溜槽 13—传送带 14—下料孔
电气图的组成
电气图表 技术说明 电气设备（或元件） 明细表 标题栏
（请阅读P6内容）
电气图的主要特点
主
主
主
元
配
要
要
要
件
套
表
表
表
正
相
达
达
达
常
关
形
内
要
状
图
式
容
素
态
纸
（请阅读P7内容）
电气符号
图形符号：组成、分类、应用。（请阅读P8～P11的内容） 阅读附录A：常用电气简图用的图形符号 阅读附录B：常用电气设备用的图形符号
电气工程制图培训
台泥辽宁厂电气制图培训教材设备保全部王文炜电气制图与识图是电气从业人员必须熟练掌握的一种基本技能,它是电气工程技术人员进行工作的一种基本工程技术资料，它对电气工程安装、调试、运行中故障排查起着非常重要的作用。
一、电气工程图的特点及分类：电气工程图是一种以标准电气图形符号构成的一种简图，主要用来表达电能流向的一种功能关系及逻辑关系.电气图的种类：电气图可分为系统图或概略图、原理图、布置图、接线图、动力布线图、仪表布置布线图、功能图、电缆管线表、照明图、接地布置图、防雷布置图等。
1、系统图：或称为概略图，主要表达一个系统的供电、配电关系，表达出整个系统的电能走向与位置分配,通常用单线表示法来绘制。
2、原理图:或称为电路图,主要表达回路的开关过程及在激励电压或电流作用下回路中各负载上产生的响应。
通常用多线表示法来绘制。
3、布置图：主要用来表达电气设备、电力配电室、电缆敷设路径、变压器室、现场配电控制在工厂或建筑物中的位置关系或配电箱柜的盘面、盘内电器元件布置情况，通常在土建平面图或工艺设备布置图上来绘制，同时要与其他专业做好沟通,保证专业之间图纸的一致性。
4、接线图：主要来表达配电盘柜、设备之间的线路关系，该图是在原理图的基础上来绘制，通常采用线束表示法，包括盘内接线图接线表、端子接线图接线表、互接线图互接线表、电缆配置图配置表。
5、动力布线图：在电气布置图的基础上（涵盖布置图）绘制,主要表达动力电缆和控制电缆的布线及走向情况，表达出电缆的型号规格、数量、敷设方式、敷设部位、动力设备的标号等。
6、仪表布置布线图:主要表达出自动化仪表的位置、电缆的型号规格、数量、电缆的敷设路径、敷设方式、仪表的编号等,通常在工艺设备布置图的基础上绘制.7、电缆管线表：主要以表格的形式表达出系统内所用的电缆型号、规格、长度、敷设方式的一种技术文件,是电气施工前采购电缆的依据.8、接地布置图：主要用来表达工厂或建筑物电气接地、自动化接地的接地体、接地网在厂区、建筑物内的布置情况，通常在土建平面图的基础上绘制。
电气安装工程识图培训课件(1)
电气安装工程识图培训课件(1)电气安装工程是一个复杂的工程领域，需要工程师们精通各种技术和知识。
其中一个重要的技能就是识图。
识图是指通过工程图纸来理解和设计电气安装工程，因此对于电气安装工程人员而言，熟练的识图能力是非常重要的。
为此，我们需要进行相关的识图培训。
下面是电气安装工程识图培训课件的相关内容。
一、基本图形与符号在识图培训的第一部分，需要掌握电气安装工程中的基本图形与符号。
1.电源符号：表示电气系统的电源，包括电源线、变压器、发电机等。
2.开关符号：表示电气系统中的开关，包括主开关、接触器、断路器等。
3.电路符号：表示电气系统中的电路，包括电阻、电容、电感等。
4.保护符号：表示电气系统中的保护设备，包括过载保护、短路保护等。
5.元件符号：表示电气设备中的元件，包括电动机、发光二极管、电容器等。
二、电路图与接线图在识图培训的第二部分，需要了解电路图与接线图的基础知识。
1.电路图：是指将电气系统中的电路元件进行图形化表达，用于表示电气系统中不同部位的连接关系。
2.接线图：是指将电气系统中的线路进行图形化表达，用于表示电气元器件的连接关系以及电气线路的摆放位置。
三、DIA软件的使用方法在识图培训的第三部分，需要了解如何使用DIA软件。
1.软件介绍：DIA是一种免费的图形化工具，可用于设计和制作各种工程图纸。
2.软件界面：DIA软件的界面由三个主要部分组成，包括工具栏、画布区域和属性控制区域。
3.如何绘制图形：使用DIA软件绘制图形的方法包括选定绘制工具、创建图形对象、编辑图形对象、保存图形等步骤。
四、常见的电气安装工程图纸在识图培训的第四部分，需要了解常见的电气安装工程图纸。
1.三相电路示意图：三相电路示意图是一种用于表示电气系统中三相电路的图形化表示方法。
2.配电箱图：配电箱图是一种用于表示电气系统中的配电箱的图形化表示方法。
3.接线盒图：接线盒图是一种用于表示电气系统中的接线盒的图形化表示方法。
电工培训-电气控制识图.
电工培训·电气控制识图.实训目的1、熟练掌握低压元器件的应用；2、学会分析相关电路的控制原理；3、能根据题目要求自主设计电气控制线路实训项目与内容学会分析以下电气控制线路的工作原理：三相笼型异步电动机的直接起动控制线路，三相笼型异步电动机的正反转控制线路，位置控制与自动循环控制线路，顺序控制与多地控制线路，三相笼型异步电动机降压起动控制电路等。
一、三相笼型异步电动机的直接起动控制线路三相笼型电动机具有结构简单、价格便宜、坚固耐用、维修方便等优点，获得广泛应用。
笼型异步电动机的起动控制有直接起动与减压起动两种。
可根据电源变压器容量、电动机容量、电动机起动频繁程度和电动机拖动的机械设备等来分析是否可以采用直接起动，也可用下面经验公式来确定：式中，I st为电动机直接起动时起动电流（A）；I N为电动机额定电流（A）；S为电源变压器容量（kV A）；P为电动机额定功率（kW）。
图12-19 点动控制线路1、电动机单向点动控制线路点动是指按下按钮时电动机转动，松开按钮时电动机停止。
图1为电动机单向点动控制线路。
SB是电动机单向点动的控制按钮图1 点动控制线路点动控制的操作及动作过程如下：首先合上电源开关QS,接通主电路和控制电路的电源。
2、电动机单向连续运转控制线路在各种机械设备上，电动机较常见的一种工作状态是单向连续运转。
图12-20为电动机单向连续运转控制线路，SB1为停止按钮，SB2为起动按钮，FR为热继电器，M为三相异步电动机。
图2 单向连续运转控制线路以下是电动机单向连续运转控制的操作及动作过程：首先合上电源开关Q，接通主电路和控制电路的电源。
（1）起动：当接触器KM常开辅助触头接通后，即使松开按钮SB2仍能保持接触器KM线圈通电，所以此常开辅助触头称为自保持触头。
（2）停止：二、 三相笼型异步电动机的正反转控制线路 （一）接触器联锁的正反转控制线路 接触器联锁的正反转控制线路如图3所示。
基本知识与电气识图培训课件(ppt 61页)
2）异步电动机的分类： 轴中心高630mm以上为大型电动机； 轴中心高80—630mm；为中小型电动机； 折算1500r/min时额定连续功率等于小于1.1kW称为小功
3．变压器、三相交流异步电动机的基本结构及其工作原理
电力变压器和三相异步电动机是机电安装工程中经常 遇到的主要电气设备，且他们的电磁原理有着共同点。变压 器的一次二次线圈是固定，而三相异步电动机是一次线圈固 定，二次线圈旋转。
（1）变压器的结构特征 按结构形式有：
铁心结构：心式和壳式。 绕组结构：双绕组和三绕组。 相数：单相和三相。 绝缘介质：油浸式和干式。 冷却方式：空气、油自然循环、强迫油循环、强迫油循 环导向和水冷却等。
U1E14.44 fN 1
U 2E24.44 fN 2
U1U2E1E2NN2K12
K12称变压比，决定于铁芯上一次线圈的匝数N1与二次线圈的 匝数N2的比值，适当选取N1/N2，就可将一次电压变为需要的二 次电压。
当二次侧接上负载阻抗，则二次线圈中就有电流流过，一次
线圈就会有电流，以平衡 值保持正常。
由此得出：
I1N1 I2N2
I1 I2
N1 N2
1 K2
变压器的容量为U1I1＝U2I2，单位为伏安(VA)，当变压器的 一、二次电压、电流为额定值时，则变压器的容量为额定容量。
三相变压器的基本原理和单相变压器的原理一样，仅是三 个相角差互为120。的交流电源接人同一台具有三个不同磁路铁 芯的变压器，任何时候其中两相的电压或电流或磁通的和等于 另一相的值，且大小相等方向相反，处于平衡状态，三相交流 电维持有效的能量供给。
中段交流电压的测量：接线如图1—8所示。
做法：①采用附加电阻法。接线如图1-8所示。 将交流电压表的两根连线并联在负载电阻或电源两端，便可 读得负载上或电源的交流电压值，交流电压表无极性要求，R / RV 应小于允许误差1/5，以保证测量精度。适应于 交流电压小于 1500V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静触点
刀开关分为单刀、双刀、三刀三种 ，掷向可分为单掷、双掷两种。
（刀座）
双掷刀开关
Q
Q
Q
Q
动触点
单掷刀开关
（刀片）
刀开关的缺点是：不宜带负载切断电源， 电源电压消失后，不能自动复原。
3~
Q
FU
M 3~
条件：电动机容量不得超过75KW， 刀开关的额定电流应大于电动机额 定电流的3倍
熔断器俗称保险丝，是进行短路 保护的电器。当电路发生短路， 负载电流超过额定电流许多倍时 ，熔体立即熔断，保护电路及用 电设备不遭损坏。
注释的围框或简化的外形表示系统或设备中各组成部 分之间相互关系的一种图。
(2)元件和连接线是电气图的主要表达内容。 (3)图形符号、文字符号是组成电气图的主要要素。 (4)电气图中的电器元件均按自然状态绘制。
第三节 电气制图的一般规则
电气一技、术图用文形件符编号制标准
GB/T 6988.1—1997 电气技术用文件的编制 第1部分：一般要 求 GB/T 6988.2—1997 电气技术用文件的编制 第2部分：功能性 简图 GB/T 6988.3—1997 电气技术用文件的编制 第3部分：接线图 和接线表 GB/T 6988.6—1993 控制系统功能表图的绘制
弹簧
连杆装置
M 3~
通常用来短时间接通或断开控 制电路的手动电器。
复位弹簧
动断（常
表示符号：
闭）触头 动合（常
SB
开）触头
SB SB
复合按钮
按钮的额定电流
常开按常钮闭按钮
一般不超过5A
按钮帽
交流接触器的图 形及文字符号：
接触器是利用电磁力来接通和 断开大电流电路的一种自动控 制电器，它常用在控制电动机 的主电路上。
分：基本无源元件 • GB/T 4728.5—2000 电气简图用图形符号 第5 部
分：半导体管和电子管 • GB/T 4728.6—2000 电气简图用图形符号 第6 部
分：电能的发生和转换
一、图形符号
• GB/T 4728.7—2000 电气简图用图形符号 第7 部分：开 关、控制和保护器件
• G量B仪/T表47、28灯.8和—2信00号0器电件气简图用图形符号 第8 部分：测 • GB/T 4728.9—1999 电气简图用图形符号 第9 部分：电
FU
表示符号
电动机的额定电流
若一台电机， 熔丝的选择按 Ifu = (1.5 ~ 2.5)IN
熔丝的额定电流
若多台电机， 熔丝的选择按 Ifu = Im/2.5
可能出现的最大电流
主触点
一旦发生过载或短路时,过流脱钩器 将吸合而顶开锁钩，将主触头断开 ，从而起到短路保护作用。
锁钩
弹簧
连杆装置
M 3~
主触点
一旦发生过载或短路时,过流脱钩器 将吸合而顶开锁钩，将主触头断开 ，从而起到短路保护作用。
锁钩
弹簧
连杆装置
M 3~
主触点
一旦电压严重下降或断电时，衔铁 就被释放而使主触头断开，实现欠 压保护作用。
弹簧
连杆装置
M 3~
主触点
一旦电压严重下降或断电时，衔铁 就被释放而使主触头断开，实现欠 压保护作用。
电气简图用图形一符、号标图准形符号
• GB 4728.1—85 电气图用图形符号 总则 • GB/T 4728.2—1998 电气简图用图形符号 第 2部
分 符号要素、限定符号和其他常用符号 • GB/T 4728.3—1998 电气简图用图形符号 第3 部
分 导体和连接体 • GB/T 4728.4—1999 电气简图用图形符号 第4 部
信：交换和外围设备 • G电B信/T：47传28输.10—1999 电气简图用图形符号 第10部分： • G建B筑/T安47装28平.1面1—布20置0图0 电气简图用图形符号 第11部分： • G二B进/T制47逻28辑.1元2—件1996 电气简图用图形符号 第12 部分： • G模B拟/T元47件28.13—1996 电气简图用图形符号 第13 部分：
工程师培训资料
• 标题：电气识图培训（高端培训）
• 培训人：xx
常用的主令电器
控制系统中，主令电器是一种专门发布命令、 直接或通过电磁式电器间接作用于控 制电路的 电器。常用来控制电力拖动系统中电动机的起 动、停车、调速及制动等。 常用的主令电器有： 控制按钮、行程开关、接近开关，万能转换开 关、主令控制器及其它主令电器如脚踏开关、 倒顺开关、紧急开关、钮子开关等。
常闭触点
弹簧
复位按钮
热继电器的结构原理图
I
I
双金属片
发热元件
常闭触点打开从而断 开电动机的主电路
扣板
常闭触点
弹簧
复位按钮
中间 继电 器的 图形 符号
KA
KA
中间继电器的结构和交流接触器基本相同， 只是电磁系统小些，触头个数多些，共有八 对触头，其中四对常开触头，四对常闭触头 ，而且没有主、辅触头之分。触头容量相当 于接触器的辅助触头，其额定电流为5A。
热继电器的图形及文字符号
KH/FR
KH/FR
常闭触点将串联在电 动机的控制电路中
发热元件将串联在 电动机的主电路中
热继电器的结构原理图
I
I
双金属片
发热元件
扣板
常闭触点
当主电路中电流超过 弹簧 容许值而使双金属片 受热时，它便向上弯
曲，因而脱钩。
复位按钮
热继电器的结构原理图
I
I
双金属片
发热元件
扣板
一、图形符号
• 电机类器件图形符号及其识读 电机类器件包括：发电机、电动机、变压器、电压
互感器和电流互感器等。
G
M
M
G
3
(a)
(b)
(c)
(d)
电机
一、图形符号
• 电机类器件图形符号及其识读
KM
KM
KM
KM
线圈
主触头 辅触头 辅触头
交流接触器的结构原理图
辅助触头
主触点动合( 常开)
复位弹簧
1
2
3
线圈
动 动 1´
2´
断合
触触
点点
3´
动铁心
静铁心
交流接触器线圈通电后的状态
辅助触头 主触点闭合
复位弹簧
1
2
3ห้องสมุดไป่ตู้
i 线圈
动 动 1´
2´
3´
断合
静铁心
触触 点点
动铁心
断闭
开合
热继电器是利用电流的热效 应而动作的电器，它是用来 保护电动机使之免受长期过 载的危害。
线圈 复合触点
中间继电器主要用在
KA
控制电常路闭中触，点起信号
传递与转换作用以及KA
同时控制多个电路。
常开触点
第二节 电气图的分类及主要特点
一 、电气图的分类 1 电气系统图 2 电路图 3 位置图（布置图） 4 接线图或接线表
第二节 电气图的分类及主要特点
(1)简电图气是图电的气主图的要主特要点形式。简图是用图形符号、带
