平战结合人防电气设计要点随着目前国际局势的日益复杂化,随着国防建设的日益加强,国家对于人民防空地下室的重视程度也越来越高。

民用建筑中附设式及独立式的平战结合人防工程日益增多,面积也越来越大。

其中尤以平时为汽车库,战时为二等人员掩蔽所的情况为多。

针对最近几年人防电气专业设计、审查中所遇到的问题及要点,笔者在此作一总结,以与各位设计同行同飨。

电源:按《人民防空地下室设计规范》(GB-50038-2005)要求,防空地下室的电力负荷,其基本通信、报警设备,应急通信设备,柴油电站配套的附属设备以及应急照明等为一级负荷;重要的风机、水泵,电动密闭门,正常照明、区域水源的用电设备、三种通风方式装置系统,洗消用的电加热淋浴器等为二级负荷;其余负荷为三级负荷。

而按照《汽车库、停车库、停车场设计防火规范》(GB50067-97)规定,地下车库的消防水泵、火灾自动报警、自动灭火、排烟设备、火灾应急照明、疏散指示标志等消防用电按车库类别为一、二级负荷。

由上可见,对于平时车库或战时人防,均须具备两个电源。

平时电源由电力系统引来;而战时则考虑一路从电力系统引来,另一路内部电源由邻近的区域电源引来。

区域电源一般指“人防区域性地下柴油发电站”,可由人防部门结合整个地区的人防状况统一进行规划设计。

应当注意的是人防建筑面积之和大于5000平方米的,则应在人防内部设柴油电站。

当然,对于战时一级负荷仅有供应急照明和少量通信报警设备的防空地下室,也可设置蓄电池组作内部电源,其连续供电时间应与隔绝防护时间相一致。

供配电系统:在平战结合人防电气设计中,供电系统的的确定是最为重要的。

国标图集《人民防空地下室设计规范》(05SFD10)中根据不同情况提供了各种供电系统方案。

在人防电气方案的选用中,我们既要考虑到满足平时与战时人防要求,又要考虑到平战转换时的方便、迅速、快捷。

从实际设计情况看,战时不必再考虑照明与动力分别计量的问题。

采用图集(GB-50038-2005)-3-18页方案2的方式简洁易行,清晰明瞭,故笔者推荐一般人防均采用此种配电系统。

人防工程施工图审查电气常见问题

人防工程施工图审查电气常见问题

2022年9月1日起,北京市人防工程施工图审查开始执行《北京市房屋建筑工程施工图事后检查要点(试行)》中的“人防工程专项检查要点”。

该要点电气部分列出了《平战结合人民防空工程设计规范》DB11/994-2021第七章的十条规范条文。

本文针对人防工程电气施工图检查常见要点问题,结合设计实例阐明对规范的理解,以期帮助电气设计人员减少违反检查要点问题的出现。

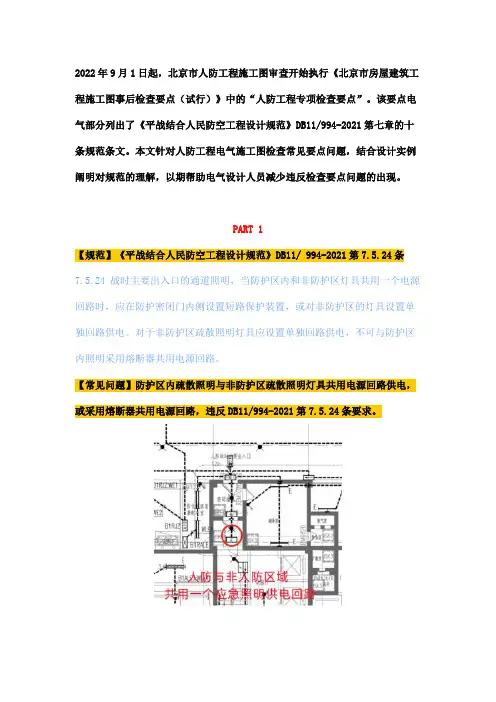

PART 1【规范】《平战结合人民防空工程设计规范》DB11/ 994-2021第7.5.24条7.5.24 战时主要出入口的通道照明,当防护区内和非防护区灯具共用一个电源回路时,应在防护密闭门内侧设置短路保护装置,或对非防护区的灯具设置单独回路供电。

对于非防护区疏散照明灯具应设置单独回路供电,不可与防护区内照明采用熔断器共用电源回路。

【常见问题】防护区内疏散照明与非防护区疏散照明灯具共用电源回路供电,或采用熔断器共用电源回路,违反DB11/994-2021第7.5.24条要求。

《平战结合人民防空工程设计规范》DB11/ 994-2021第7.5.24条是规范修编后新增的条文,原规范《平战结合人民防空工程设计规范》DB11/ 994-2013无此内容。

部分电气设计人员对修编后的规范学习不及时,导致违反规范问题出现。

PART 2【规范】《平战结合人民防空工程设计规范》DB11/ 994-2021第7.4.8条7.4.8 所有人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均应预埋 4~6 根备用保护管,并应符合防护密闭要求。

备用保护管为公称口径50mm~80mm,管壁厚度不应小于2.5mm 的热镀锌钢管。

【常见问题】部分密闭门和连通口门框墙上未预埋4~6根备用保护管,违反DB11/ 994-2021第7.4.8条要求。

《平战结合人民防空工程设计规范》DB11/ 994-2021第7.4.8条,等同于《人民防空地下室设计规范》GB 50038-2005第7.4.5条7.4.5 各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均应预埋4~6根备用管,管径为50~80mm,管壁厚度不小于2.5mm的热镀锌钢管,并应符合防护密闭要求。

人防工程中电气施工图设计常见问题分析

人防工程中电气施工图设计常见问题分析

人防工程中电气施工图设计常见问题分析摘要:本文主要从工程概况表述、负荷计算、管线预埋、柴油电站等几个方面分析人防工程中电气施工图设计常见问题。

关键词:人防工程;战时负荷计算;柴油电站;音响信号按钮引言:随着我国经济快速发展,国内城市化进程不断加快,人防工程的数量也越来越多。

电气施工图设计在人防设计中是非常重要的环节,设计人员应设计合理且满足当前设计规范的人防电气施工图,进而提升整个电气系统的可靠性和稳定性。

1基本概念不清、工程概况表述不清根据《防空地下室施工图设计深度要求及图样》08FJ06相关要求,人防电气工程概况需包括:工程所在位置、防护类别(甲类、乙类)、平战结合平时及战时的用途、防护单元数量、防护抗力级别、人防建筑面积、柴油电站设置情况等。

很多人防电气工程概况包含内容不全,或者描述不准确。

人防工程按防护特性分为甲类和乙类,其主要区别在于甲类人防工程设计应考虑防核武器,乙类工程不考虑防核武器仅对战时常规武器及生化武器。

人防工程按抗力等级分,目前常见的防空地下室一般为防常规武器抗力级别5级和6级;防核武器抗力级别4级、4B级、5级、6级和6B级。

人防工程按功能分为:指挥工程;医疗救护工程(中心医院、急救医院、医疗救护站);防空专业队工程(专业队队员掩蔽部和专业队装备(车辆)掩蔽部);人员掩蔽工程:一等人员、二等人员;配套工程:区域电站、区域供水站、人防物资库;人防汽车库、人防警报站、人防交通干(支)道等。

人防工程按防化等级分:甲、乙、丙、丁四个等级。

设计时要注意不要把甲类和乙类防空工程和防化级别的甲乙混淆,防化级别是根据防空工程的类别决定,至于工程是按甲类还是乙类,抗力级别、人防主要功能要由人防主管部门根据国家及当地人防办有关文件的规定,结合该地区的具体情况确定。

2人防工程战时负荷计算对于平战结合的人防工程,其负荷计算应分平时和战时两种,对于电力系统电源我们应满足平时战时全部负荷容量之和,对于内部电源仅计算战时负荷容量。

人防电气工程施工方案

人防电气工程施工方案

人防电气工程施工方审批:审核:编制:盛世名门二期项目一、编制依据地下室平时为停车场,战时为三个六级乙类人防物资库和一个移动电站,搬运方式为人工搬运,人防地下室建筑面积为11033.00m2,掩蔽面积为6500m2.本工程为附建式乙类人防工程,工程抗力级别为:防常规武器抗力级别为6级,防化学武器级别为丁级,战时人防总配电箱引出配电线路均按电施要求实施,顶板或梁底用吊钩或穿管埋地暗敷.穿墙,埋地敷设的线路必须配合土建施工做好预埋。

管材选用SC钢管(厚度不小于2.5mm),各人员出入口、连通口密闭门门框墙上各预埋5SC50热镀锌钢管.穿越围护结构、防护密闭隔墙、密闭墙的电缆、线穿墙套管均应采用壁厚不小于 2.5mm的热镀锌钢管.平时管线穿越人防外墙、临空墙及密闭隔墙的各种电缆管线和预留备用管应进行防护或密闭处理处理,各人员出入口装设疏散指示灯;引至防护密闭门外灯具的照明线路应在防护门内侧单独设置熔断器保护,具体详见07FD02—31、32页及电施-01。

为了满足战时要求,防护区内的灯具应采用链吊式或线吊,平战相,结合灯具,若没有满足战时要求条件时,在临战前要改装或加装防掉落保护网罩,防护区外的灯具不受此限制,所有配电箱均挂墙明装。

本工程配电采用TN—S系统,电源在进线处PE线做重复接地并做总等电位联结,总等电位端子箱底边距地坪,0.3m处,明装,具体作法见图集:02D501-2.接地系统利用工程结构钢筋网做总等电位联结,所有电气设备及正常时不带电事故时有可能带电的金属外壳,底座支架等均需可靠接地,人防密闭门(或临战封堵)专用接地引上线,采用-40x4镀锌扁钢从接地网引上至地下室距地0.3米预埋,进出防空地下室的线路一律用埋地敷设的电缆经防爆波井引入或引出;穿墙管应采用钢管。

穿越防护密闭墙的管线密闭处理,其方法为:在预埋套管与电缆之间用沥青麻丝或其它具有较好粘着力和,柔性的材料嵌实,在墙外侧用抗力片旋紧,内侧用封口材料敷在表面。

人民防空地下室施工图设计文件审查要点

人民防空地下室施工图设计文件审查要点

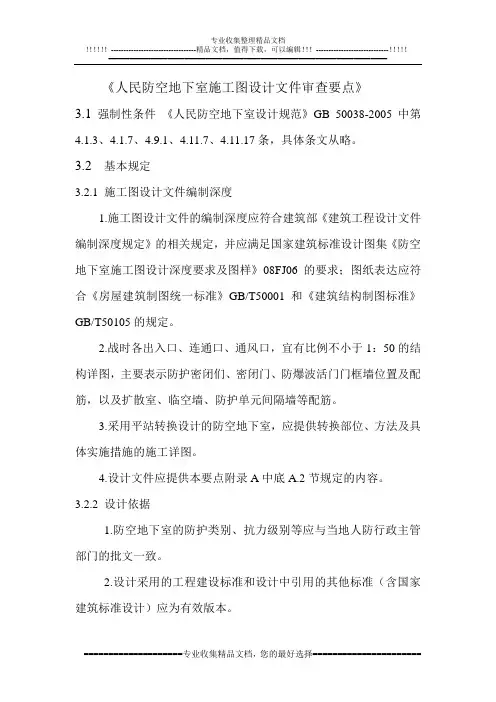

《人民防空地下室施工图设计文件审查要点》3.1强制性条件《人民防空地下室设计规范》GB 50038-2005中第4.1.3、4.1.7、4.9.1、4.11.7、4.11.17条,具体条文从略。

3.2 基本规定3.2.1 施工图设计文件编制深度1.施工图设计文件的编制深度应符合建筑部《建筑工程设计文件编制深度规定》的相关规定,并应满足国家建筑标准设计图集《防空地下室施工图设计深度要求及图样》08FJ06的要求;图纸表达应符合《房屋建筑制图统一标准》GB/T50001和《建筑结构制图标准》GB/T50105的规定。

2.战时各出入口、连通口、通风口,宜有比例不小于1:50的结构详图,主要表示防护密闭们、密闭门、防爆波活门门框墙位置及配筋,以及扩散室、临空墙、防护单元间隔墙等配筋。

3.采用平站转换设计的防空地下室,应提供转换部位、方法及具体实施措施的施工详图。

4.设计文件应提供本要点附录A中底A.2节规定的内容。

3.2.2 设计依据1.防空地下室的防护类别、抗力级别等应与当地人防行政主管部门的批文一致。

2.设计采用的工程建设标准和设计中引用的其他标准(含国家建筑标准设计)应为有效版本。

3.设计采用的地基土的物理力学指标、抗浮设计水位等应与审查合格的《岩土工程勘察报告》一致。

3.2.3 结构设计总说明每一项工程应编写一份结构设计总说明,对多子项工程宜编写统一的结构施工图设计总说明。

若防空地下室与其上部的地面建筑为同一个子项,可与地面建筑的结构设计总说明合写,也可专门列一小节,说明地面建筑设计总说明中未包含人防设计的内容。

申报防空地下室施工图设计文件技术性审查时,宜提供供审查使用的防空地下室结构设计总说明。

防空地下室结构设计总说明应包括以下内容。

1、工程概况,包括防空地下室的平时功能、战时功能,防护单元划分及各防护单元的抗力级别等。

2、防空地下室结构设计的主要依据,包括防空地下室结构的安全等级、设计使用年限,遵循的标准、规范,工程地质、水文地质条件,以及地面建筑抗震设计条件等。
