第三章化工设备常用连接方法
化工制图09习题集答案
化工设备常用连接方法
化工设备零件图、装配图 化工工艺图 建筑制图
设备布置图
2020年10月24日11时32分
管道布置图
1
化工制图的投影基础
平面立体 p1 1 2
34
曲面立体 p2 1 2
34
曲面立体的截切
p3 5 6
78
相贯体
p4 1 2 34
组合体
p6 1 2 34
97பைடு நூலகம்
R14 R18 38 27
? 16
2020年10月24日11时32分
22
32
31
返回 下一页
P7-4
根据两视图补画第三视图，并标注尺寸。
35
30
16
12
3
4 11 11
20
32
40
50
2020年10月24日11时32分
32
返回 下一页
P8-5
根据两视图补画第三视图。
2020年10月24日11时32分
55
返回 下一页
P15-3 3.根据下列给定的螺纹的要素，标注螺纹标记或代号。
（1）粗牙普通螺纹，大径24mm，螺距 3mm，单线，右旋，螺纹公差带：中径、 大径均为6H。
（2）细牙普通螺纹，大径30mm，螺 距2mm，单线，右旋，螺纹公差带： 中径5g、大径6g。
M24-6H M30×2 -5g6g
2020年10月24日11时32分
48
返回 下一页
P12-13
将主视图及左视图用局部剖视图表示， 画在旁边位置。
2020年10月24日11时32分
49
返回 下一页
精细化工过程与设备教案第三章管式反应器
学习必备
欢迎下载
管径及排列方式，其工艺特性差异较大（见表）。 SRT 型炉是目前世界上大型乙烯装置中应用最多的炉型。中国的燕山石油化工
公司，扬子石油化工公司和齐鲁石油化工公司的 300kt 乙烯生产装置均采用此种裂 解炉。
超选择性裂解炉 简称 USC炉。每组四根管， 它是美国斯通－韦伯斯特公司在 70年代开发的一种炉 型，炉子的基本结构与 SRT炉大体相同， 但反应管由多组 W型变径管组成 （图 3.12 ）， 每组四根管，前两根材质为 HK-40，后两根为 HP-40，全部离心浇铸和内部机械加工 平整，管径由小到大，一般为 50～ 83mm，长为 10～ 20m。按照生产能力的要求，每台 炉可装 16、24或32个管组，裂解产物离开反应管后迅速进入一种专用急冷锅炉 (USX)， 每两组反应管配备一个急冷锅炉。 USC 炉的主要技术特性为 : ①采用多组小口径管并双面辐射加热，炉管比表面较 大。加热均匀且热强度高，从而实现了 0.3s 以下的短停留时间。②采用变径管以降 低过程的烃分压。短的停留时间和低的烃分压使裂解反应具有良好的选择性。 USC炉单台炉子乙烯年生产能力可达 40kt 。中国大庆石油化工总厂以及世界上 很多石油化工厂都采用它来生产乙烯及其相关产品。 林德－西拉斯裂解炉 简称 LSCC炉。 是林德公司和西拉斯公司在 70年代初合作研制而成的一种炉型。 炉子的基本结构与 SRT炉相似。可耐 1050℃高温。炉膛中央吊装构形特殊的反应管 （图 3.13 ），一般采用主要成分为含镍 20％、铬25％的 HK-40合金钢作为裂解反应管材料， 每组反应管是由 12根小口径管 （前 8根组成 4对平列管， 后 4根组成两对平列管） 以及 4根中口径管 （由 4根管组成两对平列管） 和一根大口径管组成， 管径为 6～15cm，管 总长 45～ 60m。裂解产物离开反应管后立即进入急冷锅炉骤冷。 急冷锅炉随裂解炉型 而有所不同。 LSCC 炉反应器的特点是原料入口处为小口径管双排双面辐射加热，物料能迅速 升温，缩短停留时间，后继的反应管则为单排双面辐射，管径采取逐管增大方式以 达到降低烃分压的目的。 物料在反应管中的停留时间为 0.2 ～ 0.4s 。短停留时间和低 烃分压使裂解反应具有较高的选择性，乙烯产率高。
化工设备法兰联接
况下，法兰刚度不足，还会使两螺栓之间的法兰密封面呈波浪形变形， 不能保证密封。但过分提高法兰刚度，将使螺栓力增大，法兰也将变得 笨重，增加了法兰造价。所以进行密封设计时，要计算法兰刚度和螺栓直径
注意： 在实际应用中，压力容器由于联接件或被联接件的强度破坏所引
起法兰密封失效是很少见，较多的是因为密封不好而泄漏。故法兰联
接的设计中主要解决的问题是防止介质泄漏。
防止流体泄漏的基本原理：
在连接处增加流体流动的阻力,当压力介质通过密封口的阻 力降>密封口两侧的介质压力差；阻力的增加是靠密封面上的密
封比压来实现的。
材料改为Q235-A，机械性能比16MnR差，公称压力PN0.6MPa的法兰，200℃
操作，最大允许操作压力也低于公称压力。
材料由16MnR改为15MnVR，机械性能优于16MnR，公称压力PN0.6MPa的法兰 ，
在200℃操作时，最大允许操作压力将高于它的公称压力。
只要法兰的公称直径、公称压力确定，法兰的尺寸也就确定。
31
第三十一页，编辑于星期六：十八点 四十四分。
最大允许工作压力的确定
表3-21 甲型、乙型平焊法兰的最大允许工作压力
32
第三十二页，编辑于星期六：十八点 四十四分。
例题：为操作温度300℃，设计压力0.6MPa的容器选配法兰。 1）材料15MnVR按公称压力0.6MPa查取。 2）材料20R按公称压力1.0MPa查取尺寸。
备注
平焊
法兰
乙型
0.25～1.6压力等级中较大直 径范围还可用于2.5 和4.0两 个压力等级中较小直径范围
炼油化工设备基础知识
炼油化工设备基础知识第一章液体输送设备第一节概述在石油和化工生产装置中，流体输送是必不可少的单元操作。
做功以完成输送任务的机械或设备称为“流体输送设备”。
流体输送设备是石油、化工和其它领域最常用的机械设备。
生产上对流体输送的要求差别很大，输送的流体流量和扬程各不相同；流体种类繁多、性质千差万别；温度、压力等操作条件也有较大的差别。
为了适应生产上各种不同的要求，所以输送设备的型式种类是多种多样的，规格更是十分广泛，常见的如泵、风机、压缩机等。
泵通常是指为液体提供能量的流体输送设备。
泵的种类很多，其中离心泵具有性能范围广泛、流量均匀、结构简单、运转可靠和维修方便等诸多优点，因此离心泵是工业生产中应用最为广泛的一种液体输送设备。
除了在高压小流量或计量时常用往复式泵，液体含气时常用旋涡泵和容积式泵，高粘度介质常用转子泵外，其余场合，绝大多数使用离心泵。
据统计，在石油、化工生产装置中，离心泵的使用量占泵总量的70%〜80%。
第二节泵的分类及特点离心泵的类型很多：按叶轮数目可分为单级泵（只有一个叶轮）和多级泵（有两个以上的叶轮，级数越多，扬程越高）；按叶轮进液方式可分为单吸式（液体从一侧进入叶轮）和双吸式（液体从叶轮两侧吸入，吸入性能较好，多见于大流量的离心泵）；按泵壳剖分形式可分为水平剖分泵和垂直于泵轴剖分泵；按泵壳的结构还可分为蜗壳式泵（具有像蜗牛壳形状的泵壳）和透平式泵（在叶轮外围安装有几个固定叶片的泵，用于多级泵）。
此外，按泵扬程的大小分为低压泵（扬程小于20米水柱）、中压泵（20〜160米水柱）和高压泵（高于160米水柱）；按泵转速的高低分为普通离心泵和高速离心泵；桉输送介质不同又分为水泵、轻烃泵、油泵以及耐腐蚀泵等；按用途可以分为进料泵、循环泵、回流泵、塔底泵或重沸器泵、产品泵等;按密封形式分为屏蔽泵、磁力泵和外加密封泵等。
2.1离心泵的分类按离心泵的结构分类，见表1.2.1图1.2.1单级单吸卧式泵图1.2.2双吸泵1－泵盖；2－泵壳；3－叶轮；4－轴；5－密封环6－轴套；7－密封组件；8－轴承图1.2.3多级泵1－吸入段；2－中段；3－平衡盘；4－轴；5－轴承；6－首级叶轮；7－密封环；8－末级叶轮；8－密封组件图1.2.4液下泵按离心泵的工作介质分类，见表1.2.2。

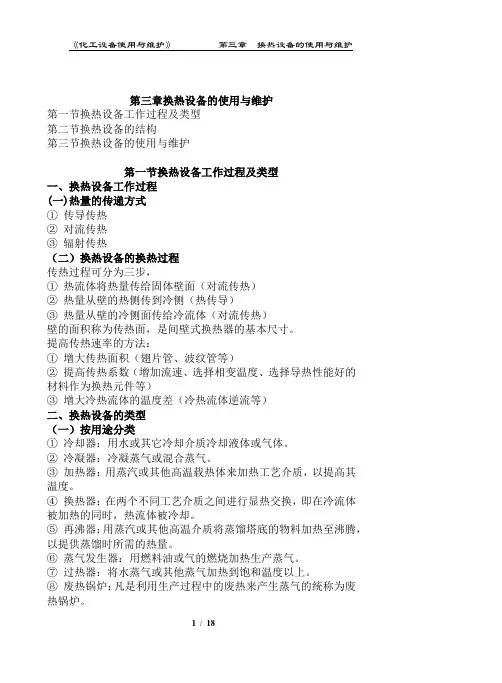

《化工设备使用与维护》第三章 换热设备的使用与维护
第三章换热设备的使用与维护第一节换热设备工作过程及类型第二节换热设备的结构第三节换热设备的使用与维护第一节换热设备工作过程及类型一、换热设备工作过程(一)热量的传递方式①传导传热②对流传热③辐射传热（二）换热设备的换热过程传热过程可分为三步，①热流体将热量传给固体壁面（对流传热）②热量从壁的热侧传到冷侧（热传导）③热量从壁的冷侧面传给冷流体（对流传热）壁的面积称为传热面，是间壁式换热器的基本尺寸。
提高传热速率的方法：①增大传热面积（翅片管、波纹管等）②提高传热系数（增加流速、选择相变温度、选择导热性能好的材料作为换热元件等）③增大冷热流体的温度差（冷热流体逆流等）二、换热设备的类型（一）按用途分类①冷却器：用水或其它冷却介质冷却液体或气体。
②冷凝器：冷凝蒸气或混合蒸气。
③加热器：用蒸汽或其他高温载热体来加热工艺介质，以提高其温度。
④换热器：在两个不同工艺介质之间进行显热交换，即在冷流体被加热的同时，热流体被冷却。
⑤再沸器：用蒸汽或其他高温介质将蒸馏塔底的物料加热至沸腾，以提供蒸馏时所需的热量。
⑥蒸气发生器：用燃料油或气的燃烧加热生产蒸气。
⑦过热器：将水蒸气或其他蒸气加热到饱和温度以上。
⑧废热锅炉：凡是利用生产过程中的废热来产生蒸气的统称为废热锅炉。
（二）按换热方式分类1、间壁式换热器间壁式换热的特点是冷、热流体被一固体隔开，分别在壁的两侧流动，不相混合，通过固体壁进行热量传递。
2、直接接触式传热直接接触式传热的特点是冷、热两流体在传热器中以直接混合的方式进行热量交换，也称混合式换热。
3、蓄热式换热器蓄热式换热器是由热容量较大的蓄热室构成。
室中充填耐火砖作为填料，当冷、热流体交替的通过同一室时，就可以通过蓄热室的填料将热流体的热量传递给冷流体，达到两流体换热的目的。
（三）按形状分类板面式：管壳式：固定管板式浮头式U形管式填料涵式釜式双套管式套管式蛇管式管式：板式螺旋板式板翅式伞板式板壳式（三）换热设备性能对比及选择1、换热器的基本要求①热量能有效地从一种流体传递到另一种流体，即传热效率高，单位传热面上能传递的热量多。
化工设备常用连接方法
原理
通过两个法兰片之间的密封垫片 ，将两个化工设备连接在一起。
特点
连接可靠，密封性能好，适用于 各种压力和温度的化工设备连接 。
法兰的类型与规格
类型
平法兰、凹凸法兰、榫槽法兰等。
规格
根据化工设备的大小和压力等级，法兰的规格也不同，常见的有DN10、DN20、 DN50等。
法兰连接的优缺点与适用范围
化工设备常用连接方法
目录
• 化工设备连接概述 • 法兰连接 • 焊接连接 • 螺纹连接 • 胀接连接 • 快速连接
01 化工设备连接概述
连接的定义与重要性
连接的定义
连接是将两个或多个物体通过某种方式结合起来，形成一个整体的过程。在化工 设备中，连接是指将各种管道、阀门、仪表和设备等通过一定的方式连接在一起 ，形成一个完整的工艺流程。
连接的重要性
连接是化工设备中不可或缺的一部分，它不仅关系到设备的正常运行和生产效率 ，还直接影响到生产安全和环境保护。一个可靠的连接可以保证设备的稳定运行 ，减少泄漏和事故的发生，同时也可以降低维护和修理的成本。
连接方式的分类与特点
• 焊接：焊接是一种常见的连接方式，它通过将两个金属表面熔化并融合在一起 ，形成永久性的连接。焊接具有强度高、密封性好、成本低等优点，但焊接质 量受焊接工人的技能和经验影响较大。
螺纹连接的优缺点与适用范围
优点
结构简单、紧凑、拆卸方 便，可承受较大的轴向力 或转矩，成本较低。
缺点
对配合精度要求高，需要 经常维护和保养，容易受 到腐蚀和磨损的影响。
适用范围
适用于各种化工设备中需 要承受较大轴向力或转矩 的场合，如管道、阀门、 泵等。
05 胀接连接
胀接连接的原理与特点
化工制图大纲
《化工制图》课程教学大纲课程中文名称：化工制图课程英文名称：Chemical Industry Charting课程编号：ZJ13505课程性质：专业基础课学时：总学时54（理论课学时30、实验课学时24）学分：3适用对象：生物工程本科专业先修课程：无课程简介：化工制图是专门研究化工图样的绘制和阅读的一门课程，是一门必修的专业基础课。
本课程可分为制图基础和化工图样两部分，制图基础部分包括：制图基本知识与技能、投影基础、立体的投影及表面交线、组合体、机件的常用表达方法。
化工图样部分包括：化工设备零部件简介、化工设备图的内容与表达方法、化工设备图的绘制、化工设备图的阅读、化工工艺图等。
本课程的功能是培养学生正确地使用绘图工具和仪器,掌握较强的绘图和读图技能，使学生具备高素质劳动者和中高级专门人才所必需的基本理论知识和基本操作技能，初步具备解决实际问题的能力，为掌握职业技能和今后从事相关工作打下基础。
一、教学目标及任务通过本课程的学习，使学生理解化工制图设课的目的及要求。
理解制图的国家标准及相关的行业标准，掌握正投影法的基本理论和作图方法；掌握常用绘制工具的正确使用，能够绘制和阅读一般化工工艺图。
旨在培养学生的空间想象和空间思维能力以及运用化工制图知识解决实际问题的能力。
二、学时分配教学内容总学时理论实验第1章：制图基本知识（包括绪论） 4 3 1第2章：化工制图的投影基础16 8 8第3章：化工设备常用的表达方法 6 3 0第4章：化工设备零部件图7 4 3第5章：化工设备装配图7 4 6第6章：化工设备常用连接方法 2 2 0第7章：工艺流程图 5 2 6第8章：设备布置图 5 2 0第9章：管道布置图 2 2 0 合计54 30 24三、教学内容及教学要求第一章制图基本知识（3学时）教学要求：通过本章学习，了解基本绘图工具的使用；掌握工程制图中常用的作图方法；了解工程图样规格。
教学重点与难点：制图基本规格，尺规绘图。
化工单元操作安全技术
第三章化工单元操作安全技术单元操作就是指化工生产过程中物理过程步骤少数包含化学反应,但其主要目的并不在反应本身,是化工生产中共有的操作;按其操作的原理和作用可分为：流体输送、搅拌、过滤、沉降、传热加热或冷却、蒸发、吸收、蒸馏、萃取、干燥、离子交换、膜分离等、按其操作的目的可分为：增压、减压和输送；物料的加热或冷却；非均相混合物的分离；均相混合物的分离；物料的混合或分散;单元操作在化工生产中占主要地位,决定整个生产的经济效益,在化工生产中单元操作的设备费和操作费一般可占到80%～90%,可以说没有单元操作就没有化工生产过程;同样,没有单元操作的安全,也就没有化工生产的安全;化工原理已对单元操作的原理及设备进行详细的介绍,本章主要从安全的角度,简要说明主要单元操作中应注意的安全问题;流体及固体输送概述化工生产中必然涉及流体包括液体和气体和或固体物料从一个设备到另一个设备或一处到另一处的输送;物料的输送是化工过程中最普遍的单元操作之一,它是化工生产的基础,没有物料的输送就没有化工生产过程;化工生产中流体的输送是物料输送的主要部分;流体流动也是化工生产中最重要的单元操作之一;由于流体在流动过程中：①有阻力损失；②流体可能从低处流向高处,位能增加；③流体可能需从低压设备流向高压设备,压强能增加;因此,流体在流动过程中需要外界对其施加能量,即需要流体输送机械对流体做功,以增加流体的机械能;流体输送机械按被输送流体的压缩性可分为：①液体输送机械,常称为泵,如离心泵等；②气体输送机械,如风机、压缩机等;按其工作原理可分为：①动力式叶轮式,利用高速旋转的叶轮使流体获得机械能,如离心泵；②正位移式容积式,利用活塞或转子挤压使流体升压排出,如往复泵；③其他,如喷射泵、隔膜泵等;固体物料的输送主要有气力输送、皮带输送机输送、链斗输送机输送、螺旋输送机输送、刮板输送机输送、斗式提升机输送和位差输送等多种方式;危险性分析流体输送1腐蚀化工生产中需输送的流体常具有腐蚀性,许多流体的腐蚀性甚至很强,因此需要注意流体输送机械、输送管道以及各种管件、阀门的耐腐蚀性;2泄漏流体输送中流体往往与外界存在较高的压强差,因此在流体输送机械如轴封等处、输送管道、阀门以及各种其他管件的连接处都有发生泄漏的可能,特别是与外界存在高压差的场所发生的概率更高,危险性更大;一旦发生泄漏不仅直接造成物料损失,而且危害环境,并易引发中毒、火灾等事故;当然,泄漏也包括外界空气漏入负压设备,这可能会造成生产异常,甚至发生爆炸等;3中毒由于化工生产中需损失的流体常具有毒性,一旦发生泄漏事故,往往存在人员中毒的危险;4火灾、爆炸化工生产中需损失的流体常具有易燃性和易爆性,当有火源如静电存在是容易发生火灾、爆炸事故;国内外已发生过很多输油管道,天然气管道燃爆等重大事故;5人身安全流体损失机械一般有运动部件,如转动轴,存在造成人身伤害的可能;此外,有些流体输送机械有高温区域,存在烫伤的危险;6静电流体与管壁或器壁的摩擦可能会产生静电,进而有引燃物料发生火灾、爆炸的危险;7其他如果输送流体骤然中断或大幅度波动,可能会导致设备运行故障,甚至造成严重事故;固体输送1粉尘爆炸这是固体输送中需要特别注意的;2人身伤害许多固体输送设备往返运转,还可能有连续加料、卸载等,较易造成人身伤害;3堵塞固体物料较易在供料处、转弯处或有错偏或焊渣突起等障碍处黏附管壁具有黏性或湿度过高的物料更为严重,最终造成管路堵塞；输料管径突然扩大,或物料在输送状态中突然停车,易造成堵塞;4静电固体物料会与管壁或皮带发生摩擦而使视同产生静电,高黏附性的物料也易产生静电,进而有引燃物料发生火灾、爆炸的危险;安全技术输送管路根据管道输送介质的种类、压力、湿度以及管道材质的不同,管道有不同的分类;①按设计压强可分为：高压管道、中压管道和真空管道;②按管内输送介质可分为：天然气管道、氢气管道、冷却水管道、蒸汽管道、原油管道等;③按管道的材质可分为：金属管道铸铁管、碳钢管、合金钢管、有色金属管等、非金属管道如塑料、陶瓷、水泥、橡胶等、衬里管吧耐腐蚀材料衬在管子内壁上以提高管道的耐腐蚀性能;④按管道所承受的最高工作压强、温度、介质和材料等因素综合考虑,将管道分为Ⅰ-Ⅴ五类详见相关设计手册化工生产中输送管道必须与所输送物料的种类、性质黏度、密度、腐蚀性、状态等以及温度、压强等操作条件相匹配;如普通铸铁一般用于输送压强不超过、温度不高于120℃的水、酸、碱性溶液,不能用于输送蒸汽,更不能输送有爆炸性或有毒性的介质,否则容易因泄漏或爆裂引发安全事故;管道与管道、管道与阀门及管道与设备的连接一般采用法兰连接、螺纹连接、焊接和承插连接四种连接方式;大口径管道、高压管道和需要经常拆卸的管道,常用法兰连接;用法兰连接管道时,必须采用垫片,以保证管道烦人密封性;法兰和垫片也是化工生产中最常见的连接管件,这些连接处往往是管路相对薄弱处,是发生泄漏或爆裂高发地,应加强日常巡检和维护;输送酸、碱等强腐蚀性液体管道的法兰连接处必须设置防止泄漏的防护装置;化工生产中使用的阀门很多,按其作用可分为调节阀、截止阀、减压阀、止逆阀、稳压阀和转向阀等；按阀门的形状和构造可分为闸阀、球阀、旋塞、蝶阀、针形阀等;阀门易发生泄漏、堵塞以及开启与调节不灵等故障,如不及时处理不仅影响生产,更易引发安全事故;管道的铺设应沿走向有3‰-5‰的倾斜度,含有固体颗粒或可能产生结晶晶体的物料管线的倾斜度应不小于1%;由于物料流动易产生静电,输送易燃、易爆、有毒及颗粒时,必须有防止静电累积的可靠接地,以防止燃烧或爆炸事故;管道排布时应注意冷热管道应有安全距离,在分层排布时,一般遵循热管在上,冷管在下,有腐蚀性介质的管道在最下的原则;易燃气体、液体管道不允许同电缆一起敷设；而可燃气体管道同氧气管一起敷设时,氧气管道应设在旁边,并保持以上的净距,并根据实际需要安装逆止阀、水封和阻火器等安全装置;此外,由于管道会产生热胀冷缩,在温差较大的管道热力管道等上应安装补偿器如弯管等;当输送管道温度与环境温差较大时,一般对管道做保温冷处理,这一方面可以减少能量损失,另一方面可以防止烫伤或冻伤事故;对于输送凝固点高于环境温度的流体或在输送中可能出现结晶的流体以及含有H2S、HCl、Cl2等气体,可能出现冷凝或形成水合物的流体,应采用加热保护措施;及时工艺不要求保温的管道,如果温度高于65℃,在操作人员可能触及的范围内也应予保温,作为防烫保护;噪声大的管道如排空管等,应加绝热层以隔声,隔声层的厚度一般不小于50mm;化工管道输送的流体往往具有腐蚀性,及时空气、水、蒸汽管道,也会受周围环境的影响而发生腐蚀,特别是在管道的变径、拐弯部位,埋设管道外部的下表面,以及液体或蒸汽管道在有温差的状态瞎使用,容易产生局部腐蚀;因此需要采取合理的防腐措施,如涂层防腐应用最广、电化学防腐、衬里防腐、使用缓蚀剂防腐等;这样可以降低泄漏放生的概率,延长管道的使用寿命;新投用的管道,在投用前应规定管道系统强度、严密性实验以及系统吹扫和清洗;在用管道要注意定期检查和正常维护,以确保安全;检查周期应根据管道的技术状况和使用条件合理确定;但一般一季度至少进行一次外部检查；Ⅰ-Ⅲ类管道每年至少进行一次重点检查；Ⅳ-Ⅴ类管道每两年至少进行一次重点检查；各类管道没六年至少进行一次全面检查;此外,对输送悬浮液或可能有晶体析出的溶液或高凝固点的熔融液的管道,应防止堵塞;冬季停运管道设备内的水应排净,以防止冻坏管道设备;液体输送设备1离心泵离心泵在液体输送设备中应用最为广泛,约占化工用泵的80%-90%;应避免离心泵发生汽蚀,安装高度不能超过最大安装高度;离心泵运转时,液体的压强随泵吸入口向叶轮入口而下降,叶片入口附近的压强为最低;如果叶片入口附近的压强低至输送条件下液体的饱和蒸汽压,液体将发生气化,产生的气泡随液体从低压区进入高压区,在高压区气泡会急剧收缩、冷凝,气泡的消失产生了局部真空,使其周围的液体以极高的流速冲向原气泡所占的空间,产生高强度的冲击波,冲击叶轮和泵壳,发出噪声,并引起震动,这种现象成为汽蚀现象;若长时间收到冲击力的反复作用,加之液体中微量溶解氧对金属的化学腐蚀作用,叶轮的局部表面会出现斑痕和裂纹,甚至呈海绵状损坏;当泵发生汽蚀时,泵内的气泡导致泵性能急剧下降,破坏正常操作;为了提高允许安装高度,即提高泵的抗汽蚀性能,应选用直径稍大的吸入管,且应尽可能的缩短吸入管长,尽量减少弯头等,以减少进口阻力损失;此外,为了避免汽蚀现象发生,应防止输送流体的温度明显升高特别是操作温度提高时更应注意,以保证其安全运行;安装离心泵时,应确保基础稳固,且基础不应与墙壁、设备或房柱基础相连接,以免产生共振;在靠近被告出口的排除管道上装有调节阀,供开车、停车和调节流量时使用;在启动前需要进行灌泵操作,即向泵壳内灌满泵输送液体;离心泵启动时,如果泵壳与吸入管路内没有充满液体,则泵内存在空气,由于空气的密度远小于液体的密度,产生的离心力小,因而叶轮中心处所形成的低压不足以将储槽内的液体吸入泵内,此时启动离心泵也不能输送液体,这种现象叫做气缚;这同时也说明离心泵没有自吸能力;若离心泵的吸入口位于被吸液储槽的上方,一般在吸入管路的进口处,应装一单向底阀以防止启动前所灌入的液体从泵内漏失,对不洁净或含有固体的液体,应安装滤网以阻拦液体中的固体物质被吸入而堵塞管道和泵壳;启动前还要进行检查并确保泵轴与泵壳之间的轴封密封良好,以防止高压液体从泵壳内沿轴往外泄漏这是最常见的故障之一,同时防止外界空气从相反方向漏人泵壳内;同时还要进行盘泵操作,观察泵的润滑、盘动是否正常,进出口管道是否流畅,出口阀是否关闭,待确认可以启动时方可启动离心泵;运转过程中注意观察泵入口真空泵和出口压力表是否正常,声音是否正常,泵轴的润滑与发热情况、泄漏情况,发现问题及时处理;同时注意储槽或设备内的液位的变化,防止液位过高或过低;在输送可燃液体时,注意管内流速不应超过安全流速,却管道应有可靠的接地措施以防止静电危害;停泵前,关闭泵出口阀门,以防止高压液体倒冲回泵造成水锤而破坏泵体,为避免叶轮反转,常在出口管道上安装止逆阀;在化工生产中,若输送的液体不允许中断,则需要配置备用泵和备用电源;此外,由于电机的高速运转,泵与电机的联轴节处应加防护罩以防绞伤;2正位移泵正位移特性是指泵的输液能力只取决于泵本身的几何尺寸和活塞或转子等的运动频率,与管路情况无关,而所提供的压头则只取决于管路的特性,具有这种特性的泵成为正位移泵,也是一类容积式泵;化工生产中常用的正位移泵主要有往复泵和旋转泵如齿轮泵、螺杆泵等;这里主要强调与离心泵不同的安全技术要点;由于容积式泵只要运动一周,泵就排出一定体积的液体,因此应安装安全阀,且其流量调节不能采用出口阀门调节否则将造成泵与原动机的损坏甚至发生爆炸事故,常用调节方法有两种：①旁路调节如图3-1所示,这种方法方便,但不经济,一般用于小幅度流量调节;②改变转速较经济;正位移泵适用于高压头或高黏度液体的输送,但不能输送含有固体杂质的液体,否则易磨损和泄漏;由于吸液是靠容积的扩张造成低压进行的,因此启动时不必灌泵,即正位移泵具有自吸能力,但须开启旁路阀;气体输送设备按出口表压强或压缩比的大小可将气体输送机械分为：通风机出口表压强不大于15kPa,压缩比；鼓风机出口表压强15-300kPa,压缩比<4；压缩机出口表压强大于300kPa,压缩比>4；④真空泵出口压强为大气压或略高于大气压,它是将容器中气体抽出在容器或设备内造成真空;气体输送机械与液体诉输送机械的工作原理大致相同,如离心泵风机与离心泵、往复式压缩机与往复泵等;但与液体输送相比,气体输送具有体积流量大、流速高、管径粗、阻力压头损失大的特点,而且气体具有可压缩性,在高压下,气体压缩的同时温度升高,因此高压气体输送设备往往带有换热器,如压缩机;因此,从安全角度看气体输送机械有一些区别于液体输送机械须引起重视之处,现简要说明如下;1通风机和鼓风机在风机出口设置稳压罐,并安装安全阀；在风机转动部分安装防护罩,并确保完好,避免发生人身伤害事故；尽量安装隔音装置,减小噪声污染;2压缩机第一,应控制排除气体温度,防止超温;压缩比不能太大,当大于8时,应采用多压缩以避免高温；压缩机在运行中不能中断润滑油和冷却水同时应避免冷却水进入气缸产生水锤作用,损坏缸体引发事故,确保散热良好,否则也将导致温度过高;一旦温度过高,易造成润滑剂分解,摩擦增大,功耗增加,甚至因润滑油分解、燃烧,发生爆炸事故;第二,要防止超压;为避免压缩机气缸、储气罐以及输送管路因压力过高而引起爆炸,除要求它们要有足够的机械强度外,还要安装经校验的压力表和安全阀或爆破片;安全阀泄压应将其危险气体导至安全的地方;还可安装超压报警器、自动调节装置或超压自动停车装置;经常检查压缩机调节系统的仪表,避免因仪表失灵发生错误判断,操作失误引起压力过高,发生燃烧爆炸事故;第三,严格控制爆炸性混合物的形成,杜绝发生爆炸可能;压缩机系统中空气须彻底置换干净后才能启动压缩机；在输送易燃气体时,进气口应保持一定的余压,以免造成负压吸入空气；同时气体在高压下,极易发生泄漏,应经常检查垫圈、阀门、设备和管道的法兰、焊接处和密封等部位；对于易燃、易爆气体或蒸汽压缩设备的电机部分,应全部采用防爆型；易燃气体流速不能过高,管道应良好接地,以防止产生静电；雾化的润滑油或其分解产物与压缩空气混合,同样会产生爆炸性混合物;若压强不高,输送可燃气体,采用液环泵比较安全;此外,启动前,务必检查电机转向是否正常,压缩机个部分是否松动,安全阀工作、润滑系统及冷却系统是否正常,确定一切正常后方可启动;压缩机运行中,注意观察各运转部件的运作声音,辨别其工作是否正常；检查排气温度、润滑油温度和液位、吸气压强、排气压强是否在正常范围；注意电机温升,轴承温度和电流电压表是否正常,同时用手感触压缩机各部分温度是否正常;如发现不正常现象,应立即处理或停车检查;3真空泵应确保系统密封良好,否则不仅达不到工艺要求的真空度,更重要的事在输送易燃气体时,空气的吸入易引发爆炸事故;此外,输送易燃气体时应尽可能采用液环式真空泵;固体输送1机械输送①避免发生人身伤害事故输送设备的润滑、加油和清扫工作,时操作者在日常维护中致伤的主要原因;首先,应提倡安装自动注油和清扫装置,以减少这类工作的次数,降低操作者发生危险的概率;在设备没有安装自动注油和清扫装置的情况下,一律进行维护操作;其次,在输送设备的高危部位必须安装防护罩,即使这样操作者也要特别当心;例如,皮带同皮带轮接触的部位,齿轮与齿轮、齿条、链带相啮合的部位以及轴、联轴节、联轴器、键及固定螺钉等,对于操作者是极其危险的部位,可造成断肢伤害甚至危及生命安全;严禁随意拆卸这些部位的防护装置,因检修拆卸下的防护罩,事后应立即恢复;②防止传动机构发生故障对于皮带输送机,应根据输送物料的性质、负荷情况进行合理选择皮带的规格和形式,要有足够的强度,皮带胶接应平滑,并根据负荷调整松紧度;要防止在运行过程中,发生因高温物料烧坏皮带或因斜偏刮档撕裂皮带的事故;对于靠齿轮传动的输送设备,其齿轮、齿条和链条应具有足够的强度,并确保它们相互啮合良好;同时,应严密注意负荷的均匀,物料的粒度情况以及混入其中的杂物,防止因卡料而拉断链条、链板,甚至拉毁整个输送设备机架;此外,应防止链斗输送机下料器下料过多、料面过高而造成链带拉断；斗式提升机应有链带拉断而坠落的保护装置;③重视开、停车操作操作者应熟悉物料输送设备的开、停车操作规程;为保证安全,输送设备处应设有事故自动停车和就地手动事故按钮停车系统外,还应安装超负荷、超行程停车保护装置和设在操作者经常停留部位的紧急事故按钮停车开关;停车检修时,开关应上锁或撤掉电源;对长距离输送系统,应安装开停车联系信号,以及给料、输送、中转系统的自动联锁装置或程序控制系统;2气力输送气力输送就是利用气体在管内流动以输送粉粒状固体的方法,作为输送介质的气体常用空气;但在输送易燃易爆粉末时,应采用惰性气体;气力输送按输送气流压强可分为吸引式气力输送输送管中的压强低于常压的输送和压送式气力输送输送管中压强高于常压的输送；按气流中固相浓度又可分为稀相输送和密相输送;气力输送方法从19世纪开始就用于港口码头和工厂内的谷物输送,因与其他机械输送方法相比较具有系统密闭避免了物料的飞扬、受潮、受污染,改善了劳动条件,设备紧凑,易于实现连续化、自动化操作,便于同连续的化工过程相衔接以及可在输送过程中同时粉碎、分级、加热、冷却以及干燥等操作的优点,故其在化工生产上的应用日益增多;但也存在动力消耗大,物料易于破碎,管壁易磨损以及输送颗粒尺寸不大一般<30mm等缺点;从安全技术考虑,气力输送系统除设备本身因故障损坏外,还应注意避免系统的堵塞和由静电引起的粉尘爆炸;为避免堵塞,设计时应确定合适的输送速度,如果过高,动力消耗大,同时增加装置尾部气-固分离设备的负荷；过低,管线堵塞危险性增高;一般水平输送时应略大于其沉积速度；垂直输送时应略大于其噎噻速度;同时,合理选择管道的结构和布置形式,尽量减少弯管、接头等管件的数量,且管内表面尽量光滑、不准有皱褶或凸起;此外,气力输送系统应保持良好的严密性,否则,吸引式系统的漏风会导致管道堵塞压送式系统漏风,会将物料带出污染环境;为了防止产生静电,可采取如下措施;①根据物料性质,选取产生静电小而导电性较好的输送管道可以通过实验进行筛选,且直径要尽量大些,管内壁应平滑、不许装设网格之类的部件,管道弯曲和变径处要少且应尽可能平缓;②确保输送管道接地良好,特别是绝缘材料的管道,管外应采取可靠的接地措施;③控制好管道内风速,保持稳定的固气比;④要定期清扫管壁,防止粉料在管内堆积;事故案例如图3-2所示,为典型浮选精煤脱水加压过滤系统的进料部分,它主要包括加压仓操作压强、过滤机、进料泵、进料槽等;王立龙的论文报道了某选煤厂2011年4月发生加压过滤机进料泵的瞬间炸裂事故;当时该泵的叶轮、蜗壳都被炸成碎片；泵附近的水泥横梁、立柱被冲击出两个直径约为400mm的凹坑,露出钢筋；约7m高的二楼水泥顶被穿透,形成两个直径约为250mm的椭圆形洞；离泵约30m的防震玻璃被击碎,彩钢板和电茶炉被击穿,足见这起爆炸事故的威力巨大;经调查,事故发生时,加压过滤机进料桶的液位很低,事故发生前进料阀、回料阀工作正常,加压仓外进料管为安装止逆阀;事故的直接原因时进料阀的频繁启停,导致泵的进料阀门来不及关闭就又被打开,造成加压仓内的高压混合气体被反吹到进料泵内,泵内多余浆料被高压气体挤回入入料桶;而进料泵因频繁启动高速空转,温度迅速升高,将附着在叶轮上的精煤浆料干燥成精煤粉,精煤粉在泵内继续摩擦,形成高温;此时,引起燃爆几个条件都已具备：密闭有限空间、可燃的煤粉尘、充足的氧气及点燃温度;干燥的精煤粉瞬间燃烧,急剧膨胀,使泵腔无法承受巨大的燃爆力,使泵体炸裂;类似的事故,国内外已发生过数起;为了避免此类事故的再次发生,可采取如下措施：①在进料阀后面加装止逆阀,并定期检查进料阀门和止逆阀,保证其可靠工作；②加强进料泵和进口管路的清洗,以防止泵腔或进口处的淤积堵塞；③增设泵体防护罩可用8mm厚钢板,并在进料泵区域安装防护挡板,增设防护警戒区域,并悬挂禁止滞留警示牌；④生产过程中加强对加压进料泵岗位巡捡,发现异常及时处理;事故启示：该爆炸事故发生时同时具备了引起燃爆的所有条件,因此,在生产过程中应。
第三章化工设备常用连接方法
2 焊接图画法示例
化工设备中常见的几种焊缝标注示例如p54表3-8所示。
规格 指用于M12的 螺栓或螺钉
⒋ 螺钉
规定标记： 例：螺钉GB65 M12×L
开槽圆柱
头螺钉
简化画法：
0.1d×45°
1.5d 0.2d
d
0.3d
2d
0.6d
L
六、螺纹紧固件装配图的画法
1. 装配画法的基本规定
两零件的接触表面画一 条线，不接触表面画两条线。
两零件邻接时，不同零件 的剖面线方向应相反；或方 向一致间隔不等。
螺纹 才能旋合在一起。
二、螺纹的种类
普通螺纹
粗牙螺纹 细牙螺纹
连接 螺纹
用螺纹密封的管螺纹
管螺纹
螺
纹
梯形螺纹 非螺纹密封的管螺纹
传动 螺纹
锯齿形螺纹
自攻螺钉用螺纹
特种 螺纹
常用的几种螺纹的特征代号及用途
特征 螺 纹 种 类 代号
外形图
用
途
粗牙 普 通
联
M
接 细牙 螺 纹
螺
纹 管螺纹 G
是最常用的联接螺纹
螺钉末端应画 到什么位置？
画在何处？ 倾斜?度
剖面线画到 ?位置
4. 紧定螺钉连接画法
3.2 焊接
一化工设备中焊接接头的结构
为保证接头容易焊透，接头处常据厚度不同，开有不 同型式的坡口，如图3-17所示。其中V型坡口在对接接头 中采用最多。
一. 化工设备中焊缝的规定画法
一般规定 1 常、低压设备涂黑表示，技术要求统一说明 2 中、高压设备需局部放大图,详细表示焊缝结构和 有关尺寸.
4 补充符号
焊缝的补充符号是为了补充说明焊缝的某些特征而采用的符号。补充
化工设备图样的基本知识
➢化工设备图样的基本知识➢第二章化工设备图的表达特点➢第三章化工设备的焊接及焊缝表达➢第四章化工设备常用零部件简介➢第五章化工设备图的绘制➢第六章化工设备图的阅读➢第七章工艺流程图➢第八章车间布置设计与建筑图➢第九章设备布置图➢第十章管道布置图➢第一章化工设备图样的差不多知识本节重点：➢图幅布置及各种表格内容➢化工图样包括化工机器、化工设备图样和化工工艺图样。
➢化工设备图样包括化工设备总图、装配图、部件图、零件图、管口方位图、表格图及预焊接图等。
➢化工工艺图样包括化工工艺流程图、设备布置图、管路布置图等。
➢一、化工设备图样：➢1、总图➢2、装配图➢3、部件图➢4、零件图➢5、管口方位图➢6、表格图➢7、标准图➢8、通用图➢二、化工设备图样的安排格式：➢1、装配图兼作总图➢2、装配图附零件图➢3、部件装配图➢4、部件装配图附有零件图➢5、零件图➢6、装配图附数据表三、图幅排列原那么：➢装配图、零件图、部件图可排列在同一张纸上。
➢假如不能排列在同一张图纸上，也可分排在几张纸上，但要保证以下两个条件。
➢第一、要紧视图及所属的技术要求、技术特性表、管口表、明细表、选用表及图纸名目等均应安排在第一张图纸上。
➢第二、在每一张图纸的技术要求下方，应加〝注〞，注明几张图纸之间的相互联系。
四、标题栏：➢1、大主标题栏➢2、小主标题栏➢2、简单标题栏➢3、标准图或通用图标题栏➢五、明细表：➢六、管口表：➢七、技术特性表：➢用于表示设备本身所有的和所能承担的工艺参数等。
➢类别有：换热器专用技术特性表和一样化工设备技术特性表两种。
➢第二章化工设备图的表达特点一、化工设备的差不多结构特点：➢1、回转体形体为主➢2、部件尺寸相差悬殊➢3、壳体上孔和管口多➢4、零部件标准化➢5、焊接结构多➢6、材料专门➢7、密封要求高➢二、化工设备图的视图表达特点：➢1、视图配置➢2、夸大画法➢3、断开画法➢4、分层画法➢5、旋转视图➢6、管口方位图：用来表达化工设备的管口及其它附件分布情形。
化工设备机械基础第三章习题解答
化工设备机械基础第三章习题解答(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第三章 内压薄壁容器的应力分析一、 名词解释A 组：⒈薄壁容器：容器的壁厚与其最大截面圆的内径之比小于的容器。
⒉回转壳体：壳体的中间面是直线或平面曲线绕其同平面内的固定轴线旋转360°而成的壳体。
⒊经线：若通过回转轴作一纵截面与壳体曲面相交所得的交线。
⒋薄膜理论：薄膜应力是只有拉压正应力没有弯曲正应力的一种两向应力状态，也称为无力矩理论。
⒌第一曲率半径：中间面上任一点M 处经线的曲率半径。
⒍小位移假设：壳体受力以后，各点位移都远小于壁厚。
⒎区域平衡方程式：计算回转壳体在任意纬线上径向应力的公式。
⒏边缘应力：内压圆筒壁上的弯曲应力及连接边缘区的变形与应力。
⒐边缘应力的自限性：当边缘处的局部材料发生屈服进入塑性变形阶段时，弹性约束开始缓解，原来不同的薄膜变形便趋于协调，边缘应力就自动限制。
二、 判断题（对者画√，错着画╳）A 组：1. 下列直立薄壁容器，受均匀气体内压力作用，哪些能用薄膜理论求解壁内应力哪些不能（1）横截面为正六角形的柱壳。
（×） （2）横截面为圆的轴对称柱壳。
（√） （3）横截面为椭圆的柱壳。
（×） （4）横截面为圆的椭球壳。
（√） （5）横截面为半圆的柱壳。
（×） （6）横截面为圆的锥形壳。
（√） 2.在承受内压的圆筒形容器上开椭圆孔，应使椭圆的长轴与筒体轴线平行。
（×） 3.薄壁回转壳体中任一点，只要该点的两个曲率半径R R 21=，则该点的两向应力σσθ=m 。
（√） 4.因为内压薄壁圆筒的两向应力与壁厚成反比，当材质与介质压力一定时，则壁厚大的容器，壁内的应力总是小于壁厚小的容器。
（×） 5.按无力矩理论求得的应力称为薄膜应力，薄膜应力是沿壁厚均匀分布的。
（√） B 组：1.卧式圆筒形容器，其内介质压力，只充满液体，因为圆筒内液体静载荷不是沿轴线对称分布的，所以不能用薄膜理论应力公式求解。
化工制图习题集答案
2021/4/14
14
返回 下一页
P3-7
曲面立体截切：完成三视图。
2021/4/14
15
返回 下一页
P3-8
曲面立体截切：完成三视图。
2021/4/14
16
返回 下一页
P4-1
补全视图中所缺的线或完成第三视图。
2021/4/14
17
返回 下一页
P4-2
补全视图中所缺的线或完成第三视图。
2021/4/14
在两个相交剖切面的延长线上，作移出剖面。
2021/4/14
53
返回 下一页
P15-1 1.按规定画法，绘制螺纹的主、左两视图（1：1）。
（1）外螺纹 大径M20，螺纹长30，螺杆长40，螺纹倒角2×45°。
（2）内螺纹 大径M20，螺纹长30，钻孔深40，螺纹倒角2×45°。
2021/4/14
54
返回 下一页
P15-2
2.将1.（1）的外螺纹调头，旋入1.（2）的螺孔，旋合长 度为20，作连接画法的主视图。
2021/4/14
49
返回 下一页
P13-14
将主视图画成旋转剖视。
A
2021/4/14
A
50
返回 下一页
P13-15
将主视图画成阶梯剖视。
2021/4/14
51
返回 下一页
P14-16
画出指定的剖面图（左面键槽深4mm， 右面键槽深3mm
C
C C-C
2021/4/14
52
返回 下一页
P14-17
45
返回 下一页
P11-10
完成半剖左视图。
2021/4/14
化工设备的焊接
检测方法：目视检查、无损检测、压力测试等 评估标准：焊接质量标准、行业标准、国家标准等 检测内容：焊缝外观、焊缝内部质量、焊接接头性能等 评估结果：合格、不合格、需要返工等
焊接在化工设备维修中的重要性 焊接在化工设备维修中的具体应用 焊接在化工设备维修中的注意事项 焊接在化工设备维修中的成功案例分析
提高生产效率： 智能化焊接技 术可以减少人 工操作，提高 生产效率，降 低生产成本。
提高安全性： 智能化焊接技 术可以减少人 工操作，降低 安全事故发生
的可能性。
提高环保性：智 能化焊接技术可 以减少焊接过程 中的废气、废渣 等污染物排放，
提高环保性。
绿色焊接技术： 环保、节能、
高效
应用前景：提 高化工设备焊 接质量，降低
打磨：对焊接部位 进行打磨，使其光 滑平整，提高美观 度和安全性
裂纹防止措施：选择合适的焊 接材料和工艺参数，控制焊接 温度和速度
焊接缺陷：裂纹、气孔、未 熔合、夹渣等
气孔防止措施：控制焊接环境， 避免空气湿度过大，使用合适
的保护气体
未熔合防止措施：控制焊接温 度和速度，确保焊缝完全熔合
夹渣防止措施：控制焊接温度 和速度，确保焊缝完全熔合，
焊接方法的选择：根据化工设备的结构特点和焊接要求选择合适的焊接方法
焊接参数的确定：根据焊接材料的特性和焊接要求确定合适的焊接参数
焊接质量的控制：通过焊接前的准备、焊接过程中的监控和焊接后的检验来保证焊接质 量
焊接材料：选择合适的焊接材料，确保其性能和质量符合要求 焊接工艺：选择合适的焊接工艺，确保焊接质量稳定可靠 焊接环境：确保焊接环境符合要求，避免影响焊接质量 焊接检验：对焊接质量进行检验，确保其符合要求
2024年第三章内压薄壁容器的设计与计算(3)-化工设备
22、、锥锥壳壳加加强强段段的的长长度度LL11 应应
不不小小2于2于00.5.5DDi i r r
段段
ccooss
；；圆圆筒筒加加强强
22 00.5.5DDiirr
的的长长度度 LL应应不不小小于于
注：曲线系按最大应力强度（主要为轴向弯曲应力）绘制，控制值3为t 。 16
图3-10 确定锥壳小端连接处的加强图
圆筒体和球形体
n
d
C1
pcDi 2 t
pc
C2
C1
pw
2 e
Di
t e
t pc Di e
2 e
d
pc Di
4 t
pc
C2
pw
4e t Di e
t pc Di e t
4 e
凸形封头
—— 结构和特点
—— 常用半球形封头、椭圆形封头及碟形封头的强度（校核）计算
入与半顶角 、pc / t 的影响的应力增强系数Q，计算壁厚： —— 封头大端与圆筒连接，确定连接处锥壳大端的厚度：
① 根据半顶角 及 pc / t ，按图3-8（P75）判定是否需要在封头大端连接边 缘处的加强；
② 若无需加强，这时锥形封头大端厚度按式（3-20）确定。在整个封头只 有锥壳部分，而没有加强段；
了解内压薄壁壳体和内压封头强度计算公式建立的主要依据，掌握内压 薄壁壳体及封头强度计算的基本方法；
理解内压薄壁容器进行压力试验的目的和有关要求； 学习有关设计标准、规范及其使用方法（特别是对参数的理解和选用）。
2
内容复习
一、设计参数
压力参数
工作压力、设计压力、计算压力（液柱压力）
设计温度
化工设备 —— 主要章节概要
化工制图09习题集答案
该螺纹为 非螺纹密封的管 螺纹；公称直径为 1/2 " mm； 大径为 20.955 mm ,小径为 18.631 mm；螺距为 1.814 mm 。
（2）内螺纹 大径M20，螺纹长30，钻孔深40，螺纹倒角2×45°。
1.按规定画法，绘制螺纹的主、左两视图（1：1）。
*
2.将1.（1）的外螺纹调头，旋入1.（2）的螺孔，旋合长度为20，作连接画法的主视图。
*
P15-3
3.根据下列给定的螺纹的要素，标注螺纹标记或代号。
M24-6H
（1）粗牙普通螺纹，大径24mm，螺距3mm，单线，右旋，螺纹公差带：中径、大径均为6H。
*
P16-1
1.已知螺栓GB/T 5782-2000-M16*80/螺母 GB 6170-2000-M16、垫圈 GB 97.1-2002-16，用比例简化画法画出连接后的主、俯、左视图（1：1）。
*
2.已知螺柱GB/T 898-1988 M16×40，螺母 GB/T 6170-2000 M16、垫圈 GB/T 971-2002 16，用比例简化画法画出连接后的主、俯视图（1：1）。
WORKHARVEST
化工设备的常用表达方法
p9
p10
视图、剖视图
p11
p12
断面图
p13
p14
化工设备常用连接方法
p15
p16
p17
螺纹连接
焊接
p18
*
P1-1
画出平面立体的第三视图，并标注尺寸。
15
47
25
28
*
P1-2
