一、概述：
“美化天线”，也可称作“伪装天线”，即在不增大传播损耗的情况下，通过各种手段对天线的外表进行伪装、修饰来达到美化的目的，既美化了城市的视觉环境，也减少了居民对无线电磁环境的恐惧和抵触，同时也可以延长天线的使用寿限，保证通信的质量。
美化天线有加罩美化、一体化美化甚至独立订造等不同形式产品。
加罩美化因方便和灵活而流行，美化外罩我们有变色龙、方柱、圆柱、空调、水箱、门架、花架、栅栏、广告牌、集束、民族风情、仿生树等产品。
一体化有路灯型、草坪灯型、射灯型、标语牌、空调、蘑菇、石头、仙人掌、树桩、动物型等产品。

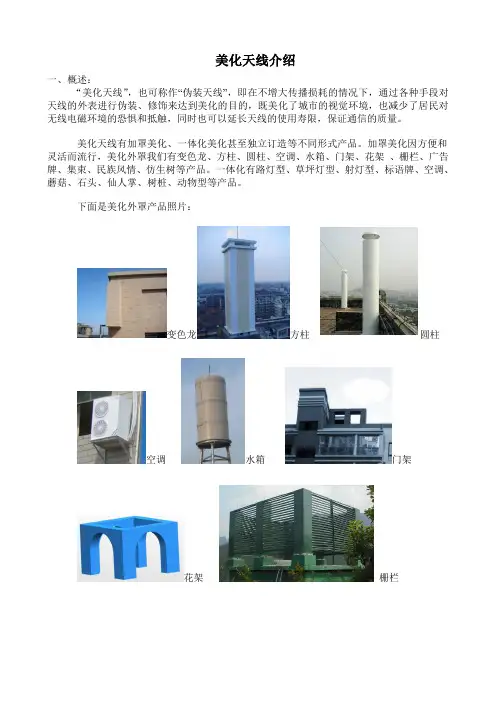

下面是美化外罩产品照片：
变色龙方柱圆柱
空调水箱门架
花架栅栏
广告牌 集束 民族风情 仿生树 下面是一体化天线照片：
路灯 草坪灯 射灯 蘑菇
石头动物仙人球 标语牌
空调树桩。
