充电桩日常维护手册(完整资料).doc

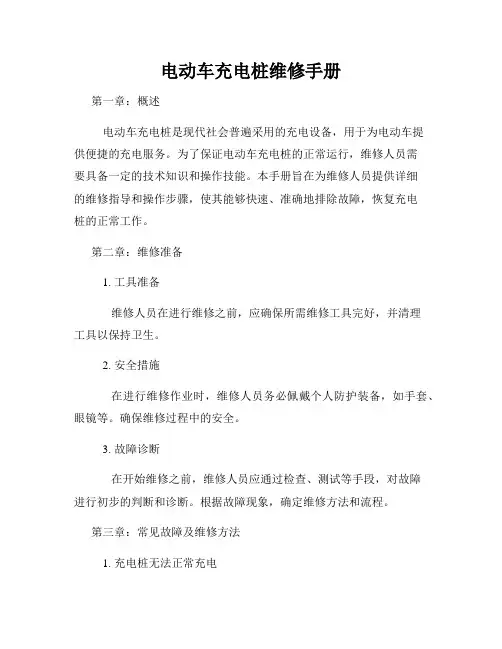

电动车充电桩维修手册
电动车充电桩维修手册第一章：概述电动车充电桩是现代社会普遍采用的充电设备，用于为电动车提供便捷的充电服务。
为了保证电动车充电桩的正常运行，维修人员需要具备一定的技术知识和操作技能。
本手册旨在为维修人员提供详细的维修指导和操作步骤，使其能够快速、准确地排除故障，恢复充电桩的正常工作。
第二章：维修准备1. 工具准备维修人员在进行维修之前，应确保所需维修工具完好，并清理工具以保持卫生。
2. 安全措施在进行维修作业时，维修人员务必佩戴个人防护装备，如手套、眼镜等。
确保维修过程中的安全。
3. 故障诊断在开始维修之前，维修人员应通过检查、测试等手段，对故障进行初步的判断和诊断。
根据故障现象，确定维修方法和流程。
第三章：常见故障及维修方法1. 充电桩无法正常充电- 检查电源线是否连接正常。
- 检查充电桩主板是否故障。
- 检查充电插座是否损坏。
2. 充电速度慢- 检查电源电流是否稳定。
- 检查充电桩充电线路是否异常。
- 检查充电桩充电接口是否干净。
3. 充电桩显示屏无显示- 检查电源是否供电正常。
- 检查显示屏连接是否松动。
- 检查显示屏是否故障。
4. 充电桩漏电现象- 检查充电桩外壳是否损坏。
- 检查充电桩线路是否接地良好。
- 检查充电桩绝缘是否受损。
5. 充电桩过载保护- 检查充电桩输入电流是否超出额定范围。
- 检查充电桩内部线路是否短路。
- 检查充电桩充电模块是否损坏。
第四章：维修操作步骤1. 断电在进行维修作业之前，必须先将充电桩与电源断开，以确保维修的安全性。
2. 拆解维修根据故障现象，进行逐步拆解并检查充电桩各个部件，找到故障点并进行修复或更换。
3. 重新连接维修完成后，根据拆解的顺序重新连接充电桩各个部件，确保连接牢固，无松动现象。
4. 测试验收在重新连接后，进行充电桩的测试验收。
检查各项功能是否正常，确保维修效果符合要求。
第五章：维修注意事项1. 安全第一维修过程中，务必要注意个人的安全。
避免触电、短路等危险情况的发生。

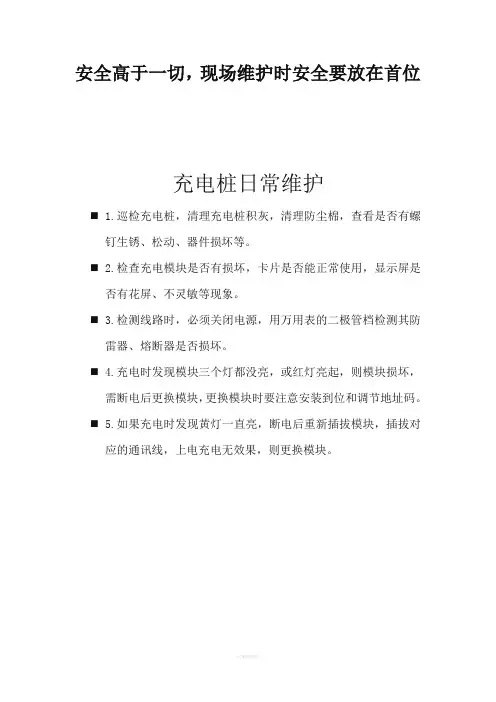

充电桩日常维护
安全高于一切，现场维护时安全要放在首位
充电桩日常维护
⏹1.巡检充电桩，清理充电桩积灰，清理防尘棉，查看是否有螺
钉生锈、松动、器件损坏等。
⏹2.检查充电模块是否有损坏，卡片是否能正常使用，显示屏是
否有花屏、不灵敏等现象。
⏹3.检测线路时，必须关闭电源，用万用表的二极管档检测其防
雷器、熔断器是否损坏。
⏹4.充电时发现模块三个灯都没亮，或红灯亮起，则模块损坏，
需断电后更换模块，更换模块时要注意安装到位和调节地址码。
⏹5.如果充电时发现黄灯一直亮，断电后重新插拔模块，插拔对
应的通讯线，上电充电无效果，则更换模块。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求。
新能源汽车充电桩维护保养手册
新能源汽车充电桩维护保养手册第一章新能源汽车充电桩概述 (3)1.1 充电桩类型及特点 (3)1.1.1 充电桩类型 (3)1.1.2 充电桩特点 (3)1.2 充电桩主要组成部分 (4)第二章充电桩维护保养基本要求 (4)2.1 维护保养周期 (4)2.2 维护保养人员要求 (4)2.3 维护保养工具与设备 (5)第三章充电桩日常检查与维护 (5)3.1 外观检查 (5)3.1.1 检查充电桩整体外观，保证无明显的损伤、变形或锈蚀。
(5)3.1.2 检查充电桩壳体，保证壳体完好，无破损、裂纹或变形。
(5)3.1.3 检查充电桩接口，保证接口完好，无破损、裂纹或变形，接口附近的密封圈应完好无损。
(5)3.1.4 检查充电桩显示屏，保证显示屏清晰，无破裂或损坏。
(5)3.1.5 检查充电桩指示灯，保证指示灯工作正常，无损坏或闪烁。
(5)3.1.6 检查充电桩接地线，保证接地线连接可靠，无破损或断裂。
(5)3.2 功能性检查 (5)3.2.1 检查充电桩启动与停止功能，保证充电桩能正常启动和停止。
(5)3.2.2 检查充电桩充电功能，保证充电桩能为新能源汽车正常充电。
(5)3.2.3 检查充电桩通信功能，保证充电桩与后台管理系统通信正常。
(5)3.2.4 检查充电桩计量功能，保证充电桩计量准确，无误差。
(5)3.2.5 检查充电桩保护功能，保证充电桩在异常情况下能自动断电保护。
(5)3.2.6 检查充电桩急停按钮，保证急停按钮功能正常。
(5)3.3 故障排除 (5)3.3.1 充电桩无法启动 (5)3.3.2 充电桩无法充电 (6)3.3.3 充电桩显示异常 (6)3.3.4 充电桩无法通信 (6)3.3.5 充电桩计量误差 (6)3.3.6 充电桩急停按钮故障 (6)第四章充电桩电气系统维护保养 (6)4.1 电气部件检查 (6)4.2 电气线路检查 (6)4.3 故障处理 (7)第五章充电桩充电模块维护保养 (7)5.1 充电模块检查 (7)5.1.1 目的 (7)5.1.2 检查内容 (7)5.1.3 检查周期 (8)5.2 充电模块清洁 (8)5.2.1 目的 (8)5.2.2 清洁方法 (8)5.2.3 清洁周期 (8)5.3 充电模块更换 (8)5.3.1 更换条件 (8)5.3.2 更换流程 (8)第六章充电桩通信系统维护保养 (8)6.1 通信设备检查 (8)6.1.1 检查内容 (9)6.1.2 检查方法 (9)6.2 通信线路检查 (9)6.2.1 检查内容 (9)6.2.2 检查方法 (9)6.3 故障处理 (9)6.3.1 通信设备故障处理 (9)6.3.2 通信线路故障处理 (9)第七章充电桩安全防护系统维护保养 (10)7.1 安全防护设备检查 (10)7.1.1 检查内容 (10)7.1.2 检查方法 (10)7.2 安全防护系统调试 (10)7.2.1 调试内容 (10)7.2.2 调试方法 (11)7.3 故障处理 (11)7.3.1 故障分类 (11)7.3.2 故障处理方法 (11)第八章充电桩环境适应性维护保养 (11)8.1 环境适应性检查 (11)8.1.1 检查目的 (11)8.1.2 检查内容 (11)8.1.3 检查方法 (12)8.2 环境适应性调试 (12)8.2.1 调试目的 (12)8.2.2 调试内容 (12)8.2.3 调试方法 (12)8.3 故障处理 (12)8.3.1 温度过高故障 (12)8.3.2 湿度过高故障 (13)8.3.3 接地故障 (13)第九章充电桩应急预案与故障处理 (13)9.1 应急预案制定 (13)9.2 故障分类与处理方法 (13)9.3 故障处理案例分析 (14)第十章充电桩维护保养记录与评价 (14)10.1 维护保养记录填写 (14)10.1.1 记录填写要求 (14)10.1.2 记录填写示例 (15)10.2 维护保养效果评价 (15)10.2.1 评价方法 (15)10.2.2 评价标准 (15)10.3 维护保养改进措施 (16)第一章新能源汽车充电桩概述新能源汽车作为未来交通出行的重要发展方向，其充电设施——充电桩的维护保养显得尤为重要。
充电桩设施维护手册
充电桩设施维护手册第1章充电桩设施概述 (4)1.1 充电桩的分类与结构 (4)1.2 充电桩的技术参数 (5)1.3 充电桩的安全操作规程 (5)第2章充电桩日常维护要求 (6)2.1 日常巡检内容与方法 (6)2.1.1 巡检内容 (6)2.1.2 巡检方法 (6)2.2 充电桩清洁与保养 (6)2.2.1 清洁 (6)2.2.2 保养 (6)2.3 充电桩故障处理流程 (7)2.3.1 故障发觉 (7)2.3.2 故障排查 (7)2.3.3 故障处理 (7)2.3.4 故障记录与反馈 (7)第3章充电桩硬件设施维护 (7)3.1 充电模块维护 (7)3.1.1 检查充电模块外观，保证无破损、变形、异物附着等现象，以保证充电模块正常运行。
(7)3.1.2 定期对充电模块进行清洁，使用干净、柔软的布料擦拭模块表面，避免使用腐蚀性清洁剂。
(7)3.1.3 检查充电模块的连接器、插座等部件，保证接触良好，无氧化、松动等现象，必要时进行紧固或更换。
(7)3.1.4 检测充电模块的温度、电压、电流等关键参数，保证其在规定范围内，发觉异常及时进行调整或报修。
(8)3.2 电缆与插头维护 (8)3.2.1 定期检查电缆外观，如有破损、老化、裂纹等现象，应及时更换，保证使用安全。
(8)3.2.2 检查电缆插头连接器，保证接触良好，无氧化、腐蚀现象，必要时进行清洁、涂抹导电膏。
(8)3.2.3 检测电缆的绝缘功能，保证符合国家标准，避免发生漏电。
(8)3.2.4 妥善存放电缆，避免弯曲过度、受潮、受热等不良环境，延长电缆使用寿命。
83.3 显示屏与操作面板维护 (8)3.3.1 定期清洁显示屏和操作面板，使用干净、柔软的布料擦拭，避免使用腐蚀性清洁剂。
(8)3.3.2 检查显示屏和操作面板的连接线，保证连接稳固，无破损、短路等现象。
(8)3.3.3 检测显示屏的显示功能，如发觉显示异常、触摸不灵敏等问题，应及时报修。

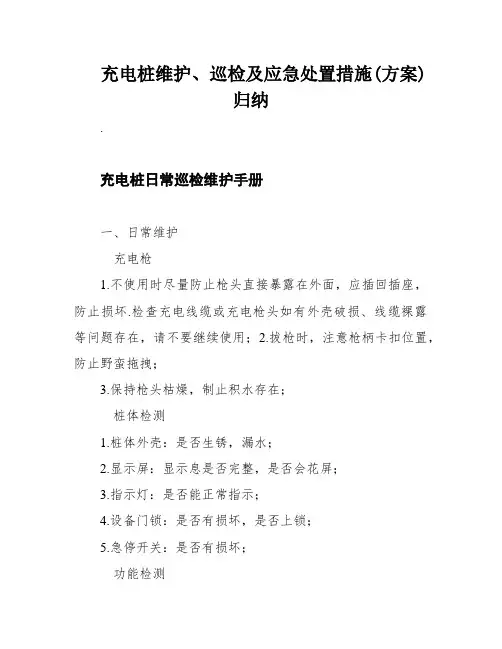

充电桩维护、巡检及应急处置措施(方案)归纳
充电桩维护、巡检及应急处置措施(方案)归纳.充电桩日常巡检维护手册一、日常维护充电枪1.不使用时尽量防止枪头直接暴露在外面，应插回插座，防止损坏.检查充电线缆或充电枪头如有外壳破损、线缆裸露等问题存在，请不要继续使用；2.拔枪时，注意枪柄卡扣位置，防止野蛮拖拽；3.保持枪头枯燥，制止积水存在；桩体检测1.桩体外壳：是否生锈，漏水；2.显示屏：显示息是否完整，是否会花屏；3.指示灯：是否能正常指示；4.设备门锁：是否有损坏，是否上锁；5.急停开关：是否有损坏；功能检测1.充电功能：与充电员或司机沟通，是否存在充电不正常的现象；2.后台连接：联网的桩体是否连接上效劳器；数据记录1.电量记录：一个月下载一次数据，作为后续运营数据分析；2.故障记录：针对发现的故障进展记录跟进；二、巡检维护内部组件检查1.内部线缆：是否有损坏；是否有脱落的线缆；2.螺丝检查：检查螺丝孔是否松动，特别是高压侧；3.检查开启漏电保护按钮是否正常；4.交流输入空开：是否能正常开关闭合5.电源微型组件是否正常工作，输出能力是否正常，电流输出能力是否正常；是否闪红灯，红灯即不正常，需要联系充电桩厂家进展协调解决；功能检查1.充电功能：电压电流输出是否正常；2.刷卡功能：刷卡是否反响正常；精品....3.急停功能：急停是否能正常运行；4.后台数据：整理后台数据与总电量数进展比照，是否有差异；除尘对充电桩内部的灰尘进展清理，主要针对电源模块、主控PCB电路、散热出风口处的灰尘进展处理.巡检维护视各充电站点的地理位置，使用频繁程度自行制定周期，以n周/月为单位.三、操作标准1.将充电枪插入车内，保证枪与车的可靠连接【闪烁的黄色充电灯证明连接可靠】。
2.点击充电界面右上角的“输入密码”按钮，输入密码：或刷充电卡进入充电界面。
3.点击开机按钮，屏幕下方提示绝缘检测等息.4.当屏幕显示“正在充电，请确保充电枪可靠连接〞文字时，说明充电成功.5.完毕充电：➢未充满电：需要重新输入密码，点击关机按钮，拔下充电枪放回原处.➢充满电：直接退出界面，拔下充电枪放回原处.四、考试前操作说明1.在潮湿天气下，应确认充电枪头和电动车插座是否镗孔，否则停止充电。
充电桩日常巡检维护手册
充电桩日常巡检维护手册一、日常维护✧充电枪1. 不使用时尽量避免枪头直接暴露在外面，应插回插座，防止损坏。
检查充电线缆或充电枪头如有外壳破损、线缆裸露等问题存在，请不要继续使用；2. 拔枪时，注意枪柄卡扣位置，避免野蛮拖拽；3. 保持枪头干燥，禁止积水存在；✧桩体检测1. 桩体外壳：是否生锈，漏水；2. 显示屏：显示信息是否完整，是否会花屏；3. 指示灯：是否能正常指示；4. 设备门锁：是否有损坏，是否上锁；5. 急停开关：是否有损坏；✧功能检测1. 充电功能：与充电员或司机沟通，是否存在充电不正常的现象；2. 后台连接：联网的桩体是否连接上服务器；✧数据记录1. 电量记录：一个月下载一次数据，作为后续运营数据分析；2. 故障记录：针对发现的故障进行记录跟进；二、巡检维护✧内部组件检查1. 内部线缆：是否有损坏；是否有脱落的线缆；2. 螺丝检查：检查螺丝孔位是否有松动的现象，特别是强电侧；3. 检查空开的漏电保护按钮：是否检测正常；4. 交流输入空开：是否能正常开关闭合5. 电源模块是否正常工作，输出能力是否正常，电流输出能力是否正常；是否闪红灯，红灯即不正常，需要联系充电桩厂家进行协调解决；✧功能检查1. 充电功能：电压电流输出是否正常；2. 刷卡功能：刷卡是否反应正常；3. 急停功能：急停是否能正常动作；4. 后台数据：整理后台数据与总电量数进行对比，是否有差别；✧除尘对充电桩内部的灰尘进行清理，主要针对电源模块、主控PCB 电路、散热出风口处的灰尘进行处理。
巡检维护视各充电站点的地理位置，使用频繁程度自行制定周期，以n 周/月为单位。
三、操作规范1. 将充电枪插在车上，确保枪与车可靠连接（黄色充电灯闪烁证明连接可靠）。
2. 点击充电界面右上角的“输入密码”按钮，输入密码：080808或刷充电卡进入充电界面。
3. 点击开机按钮，屏幕下方提示绝缘检测等信息。
4. 当屏幕显示“正在充电，请确保充电枪可靠连接”文字时，表明充电成功。
新能源汽车充电桩维护与保养手册
新能源汽车充电桩维护与保养手册第一章：概述 (2)1.1 新能源汽车充电桩简介 (2)1.2 充电桩维护保养的意义 (3)第二章：充电桩维护保养基础知识 (3)2.1 维护保养的基本原则 (3)2.2 维护保养的工具与设备 (4)第三章：充电桩日常检查与维护 (4)3.1 日常检查项目及方法 (4)3.1.1 外观检查 (4)3.1.2 电气系统检查 (4)3.1.3 充电模块检查 (5)3.1.4 充电接口检查 (5)3.2 常见故障处理 (5)3.2.1 充电桩无法启动 (5)3.2.2 充电桩显示异常 (5)3.2.3 充电接口接触不良 (5)3.2.4 充电桩充电速度慢 (5)3.2.5 充电桩故障代码显示 (5)第四章：充电桩定期维护保养 (5)4.1 定期维护保养周期 (5)4.2 定期维护保养内容 (6)4.2.1 日常巡检 (6)4.2.2 季度保养 (6)4.2.3 年度保养 (6)第五章：充电桩电气系统维护保养 (7)5.1 电气系统检查 (7)5.1.1 检查项目 (7)5.1.2 检查方法 (7)5.2 电气系统故障处理 (7)5.2.1 故障分类 (7)5.2.2 故障处理方法 (8)第六章：充电桩充电模块维护保养 (8)6.1 充电模块检查 (8)6.2 充电模块故障处理 (9)第七章：充电桩冷却系统维护保养 (9)7.1 冷却系统检查 (9)7.1.1 检查内容 (9)7.1.2 检查方法 (10)7.2 冷却系统故障处理 (10)7.2.1 冷却液泄漏 (10)7.2.2 冷却液变质 (10)7.2.3 风扇故障 (10)7.2.4 温度传感器及控制系统故障 (10)第八章：充电桩安全防护与故障预警 (11)8.1 安全防护措施 (11)8.1.1 电气安全防护 (11)8.1.2 物理安全防护 (11)8.1.3 信息安全防护 (11)8.2 故障预警与处理 (11)8.2.1 故障预警 (11)8.2.2 故障处理 (12)第九章：充电桩维护保养管理 (12)9.1 维护保养计划制定 (12)9.1.1 计划编制原则 (12)9.1.2 维护保养计划内容 (12)9.1.3 计划实施与监督 (13)9.2 维护保养记录与档案管理 (13)9.2.1 记录与档案管理要求 (13)9.2.2 维护保养记录内容 (13)9.2.3 档案管理 (13)第十章：充电桩维护保养案例分析 (13)10.1 充电桩故障案例分析 (14)10.1.1 案例一：充电桩接触器故障 (14)10.1.2 案例二：充电桩充电模块故障 (14)10.2 充电桩维护保养优秀案例分享 (14)10.2.1 案例一：定期检查与保养 (14)10.2.2 案例二：智能化管理 (15)第一章：概述1.1 新能源汽车充电桩简介新能源汽车充电桩是专为电动汽车提供充电服务的关键设施，是新能源汽车产业发展的重要组成部分。
充电桩日常维护手册
充电桩设备维护保养及常见故障指引手册U 0：550V第一章、充电桩系统概述充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建 筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的 电压等级为各种型号的电动汽车充电。
充电桩的输入端与交流电网直接连接，输出端都 装有充电插头用于为电动汽车充电。
充电桩一般提供常规充电和快速充电两种充电方 式，人们可以使用特定的充电卡或者 APP 在充电桩提供的人机交互操作界面上刷卡或 者进行扫码使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示 屏能显示充电量、费用、充电时间等数据。
第二章、充电桩工作原理 例:1、 现在有1台120KW 充电桩2、 还有1台电动车：电池充满状态U:650V 电池最大承受电流I:80A 内部电阻R:1欧姆电池目前使用剩余的电压是 U o ：55OV3、 那么充电的过程是怎样的？U:650VI:100A R:1欧姆750V 160A* MAR ：^&4L 土右皿0咖0酣06靱JDQDOdl11# ft®#1+ （州瞪Ui'l: 1'耳1- j&xnwLix j.|J充电丹仙佃2AT6-12-27 1B^26充祕寺时績20n&"EM7 19Oi2S曲nttatixii0元妙士沖託电电暈24 M mH肿24 踊hvn oa HWH罕电■CD如1」各电■DO kkVh蹄WC7^%10fi %第三章、充电桩日常巡检维护手册检查方法及内容在检查设备情况时，一般采用直接感觉诊断法来进行故障诊断，概括起来可分为：问、查、充电桩使用维护规程及注意事项1. 断路器、配电电缆应按品牌、型号、电流、及存放仓库等进行编号填入维护清单。
2. 各区域应指定专门人员进行管理维护。
3. 电缆线应按三相与单相、长度、线规进行列表管理，并贴好相应长度与线规的标签，收绕捆扎整洁排放整齐，不可杂乱堆叠在一起。
(完整版)充电场站运维手册
电动汽车充电场站充电设施运维管理手册青岛海汇德电气有限公司发布生效日期：2017-4-251. 目的 (1)2. 适用范围 (1)3. 现场管理规范 (1)4. 充电设施管理规范 (3)5. 人员管理规范 (4)附件一附件二附件三附件四一、目的加强场站运营人员、设备日常维护管理，加强安全管理，预防各类事故发生，维护人身、财产安全、保证充电设施安全稳定运行，为客户提供及时有效的充电服务。
二、适用范围适用于场站充电设备运营、维护管理人员。
三、现场管理规范1.坚持“安全第一、预防为主”的工作方针。
2.明确安全负责人。
3.制定触电、火灾、天灾等突发事件的应急预案。
4.充电设备附近要配备消防设施，合理摆放，不得随意挪动。
定期巡查并记录。
5.定期进行设备安全检查及除尘，及时排除安全隐患，杜绝安全事故发生。
6.台风、暴雨等天气来临前须对充电设施进行防护。
高强闪电、雷击频繁等恶劣天气，须暂停充电作业，关闭设备电源。
7.充电设备维护人员必须经过专门培训、考核合格后方能上岗。
8.充电车辆须按标识限速慢行，安全停靠在充电车位。
9.车位线内限位器严禁车辆碾压，车辆不允许从雨棚柱之间穿过行车。
10.车辆充电时必须进入合适的位置进行充电，以确保充电枪电缆有足够裕度，严禁充电线缆长度在极限情况下充电。
11.车辆停稳，切断电动汽车动力电源和辅助电源，拉紧手刹，人员离车后，方可进行充电作业。
电动车充电时，车内不允许坐人，电动车处于熄火状态。
12.雨天充电时需保证充电枪插头及车辆插口处为干燥状态，且充电设备正常，内部无积水、进水现象，否则禁止充电。
13.充电人员充电前应穿戴安全帽、绝缘手套、绝缘靴。
14.充电前，作业人员应检查充电接口是否正常完好、充电枪孔内是否有杂物，并督促用户对车辆进行充电前检查，对充电设备与电动汽车连接和充电参数的设置进行确认。
15.待电子锁打开后拔插充电枪，注意力度，切不可用力过猛。
16.充电机的输入、输出电压为高压，在充电机工作时，请勿自行打开充电机的柜门，避免触电等危险情况发生。
充电桩日常巡检维护手册
充电桩日常巡检维护手册充电桩日常巡检维护手册一、日常维护充电枪：1.在不使用时，应将枪头插回插座，避免损坏。
如果发现充电线缆或枪头有外壳破损、线缆裸露等问题，请勿继续使用。
2.拔枪时，应注意枪柄卡扣位置，避免野蛮拖拽。
3.保持枪头干燥，防止积水。
桩体检测：1.检查桩体外壳是否生锈、漏水。
2.检查显示屏是否显示信息完整，是否会花屏。
3.检查指示灯是否能正常指示。
4.检查设备门锁是否损坏，是否上锁。
5.检查急停开关是否损坏。
功能检测：1.与充电员或司机沟通，确认充电功能是否正常。
2.检查联网的桩体是否连接上服务器。
数据记录：1.每月下载一次电量记录，用于后续运营数据分析。
2.针对发现的故障进行记录跟进。
二、巡检维护内部组件检查：1.检查内部线缆是否损坏，是否有脱落的线缆。
2.检查螺丝孔位是否有松动现象，特别是强电侧。
3.检查空开的漏电保护按钮是否检测正常。
4.检查交流输入空开是否能正常开关闭合。
5.检查电源模块是否正常工作，输出能力是否正常，电流输出能力是否正常。
如果闪红灯，则需要联系充电桩厂家进行协调解决。
功能检查：1.检查充电功能的电压电流输出是否正常。
2.检查刷卡功能是否反应正常。
3.检查急停功能是否能正常动作。
4.整理后台数据与总电量数进行对比，检查是否有差别。
除尘：对充电桩内部的灰尘进行清理，主要针对电源模块、主控PCB电路、散热出风口处的灰尘进行处理。
巡检维护：根据充电站点的地理位置和使用频繁程度，制定巡检周期，以n周/月为单位。
三、操作规范1.将充电枪插在车上，确保枪与车可靠连接（黄色充电灯闪烁证明连接可靠）。
2.点击充电界面右上角的“输入密码”按钮，输入密码：或刷充电卡进入充电界面。
3.点击开机按钮，屏幕下方提示绝缘检测等信息。
4.当屏幕显示“正在充电，请确保充电枪可靠连接”文字时，表明充电成功。
5.结束充电：如果未充满电，需要重新输入密码，点击关机按钮，拔下充电枪放回原处。
如果充满电，直接退出界面，拔下充电枪放回原处。
充电桩的维护、巡检及应急处置措施
充电桩日常巡检维护手册一、日常维护✧充电枪1.不使用时尽量避免枪头直接暴露在外面，应插回插座，防止损坏。
检查充电线缆或充电枪头如有外壳破损、线缆裸露等问题存在，请不要继续使用；2.拔枪时，注意枪柄卡扣位置，避免野蛮拖拽；3.保持枪头干燥，禁止积水存在；✧桩体检测1.桩体外壳：是否生锈，漏水；2.显示屏：显示信息是否完整，是否会花屏；3.指示灯：是否能正常指示；4.设备门锁：是否有损坏，是否上锁；5.急停开关：是否有损坏；✧功能检测1.充电功能：与充电员或司机沟通，是否存在充电不正常的现象；2.后台连接：联网的桩体是否连接上服务器；✧数据记录1.电量记录：一个月下载一次数据，作为后续运营数据分析；2.故障记录：针对发现的故障进行记录跟进；二、巡检维护✧内部组件检查1.内部线缆：是否有损坏；是否有脱落的线缆；2.螺丝检查：检查螺丝孔位是否有松动的现象，特别是强电侧；3.检查空开的漏电保护按钮：是否检测正常；4.交流输入空开：是否能正常开关闭合5.电源模块是否正常工作，输出能力是否正常，电流输出能力是否正常；是否闪红灯，红灯即不正常，需要联系充电桩厂家进行协调解决；✧功能检查1.充电功能：电压电流输出是否正常；2.刷卡功能：刷卡是否反应正常；3.急停功能：急停是否能正常动作；4.后台数据：整理后台数据与总电量数进行对比，是否有差别；✧除尘对充电桩内部的灰尘进行清理，主要针对电源模块、主控PCB电路、散热出风口处的灰尘进行处理。
巡检维护视各充电站点的地理位置，使用频繁程度自行制定周期，以n周/月为单位。
三、操作规范1.将充电枪插在车上，确保枪与车可靠连接（黄色充电灯闪烁证明连接可靠）。
2.点击充电界面右上角的“输入密码”按钮，输入密码：080808或刷充电卡进入充电界面。
3.点击开机按钮，屏幕下方提示绝缘检测等信息。
4.当屏幕显示“正在充电，请确保充电枪可靠连接”文字时，表明充电成功。
5.结束充电：➢未充满电：需要重新输入密码，点击关机按钮，拔下充电枪放回原处。
充电桩日常维护手册
充电桩设备维护保养及常见故障指引手册第一章、充电桩系统概述充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。
充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。
充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡或者APP在充电桩提供的人机交互操作界面上刷卡或者进行扫码使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。
第二章、充电桩工作原理例：1、现在有1台120KW充电桩2、还有1台电动车：电池充满状态U:650V电池最大承受电流I:80A内部电阻R:1欧姆电池目前使用剩余的电压是U0:550V3、那么充电的过程是怎样的？U0:550V U:650V I:100A R:1欧姆750V 160A第三章、充电桩日常巡检维护手册一、检查方法及内容在检查设备情况时,一般采用直接感觉诊断法来进行故障诊断,概括起来可分为:问、查、听、试。
检查方式检查内容参考问询问用户对日常使用过程中遇到的常见故障及使用心得查1．充电车位环境检查（1）检查充电车位清洁情况，有无杂物（2）照明情况是否良好，有无应急照明（3）充电桩表面、充电桩上有无异物（4）检查充电桩供电及通讯线管道或桥架连接是否良好，有无断裂情况（5）检查充电位消防设施充电位的消防设施齐全（6）有无应急消防操作指导（7）核对充电桩运行保养记录，了解机组运行保养状况2．充电桩整体状况检查（1）充电桩底座是否有损坏，裂痕，倾斜现象；（2）检查充电桩本身及布线管道或桥架各部件的安装情况，各附件安装的稳固程度，及固定膨胀螺栓相连是否牢靠；（3）充电桩固定情况检查，有无脱落，晃动现象；（4）充电枪是否脱落，枪头是否插在枪位内，充电桩内部及枪头内部有无残留水；（5）充电桩进线接线端子，通讯线接线接线端子，有无1.现场应具备相应的消防器材；2.对设备基础部分如有开裂或缺口，应及时修复；3.充电枪头或充电桩内有积水或水汽，应及时清洁干净并检测是否有短路现象；4.发现接线端子松动，应及时加固或更换；5.铜牌焦黑应及时更换，并对设备进行详细检测，查找故障原因。
充电桩日常维护和保养
充电桩日常维护和保养充电桩的日常维护和保养对于确保其正常运行和使用寿命至关重要。
以下是关于充电桩日常维护和保养的详细指南：一、日常检查外观检查：确保充电桩表面无损坏，无严重污垢。
任何异常应及时上报并处理。
指示灯检查：确认显示屏、工作指示灯、故障指示灯等是否正常工作。
接口检查：检查充电接口是否有磨损或异物堵塞，如有需及时清理或更换。
二、操作与使用启动与关闭：按照规定操作，避免频繁启动和关闭充电桩，以减少不必要的磨损。
使用记录：定期查看使用记录，了解各设备的使用状况和故障情况。
软件更新：及时更新充电桩的软件系统，确保其功能完备且安全性能得到提升。
三、定期维护清洁保养：每月进行一次全面清洁，特别是充电模块部分，防止灰尘和污垢影响散热。
紧固检查：定期检查各部件的紧固情况，如螺丝、螺母等，确保无松动。
电气检查：检查电缆、插头和插座是否有破损或老化，如有需及时更换。
性能测试：每年至少进行一次性能测试，包括充电功能、对地电阻、绝缘电阻等测试项目。
四、故障处理与维修故障识别：当充电桩发生故障时，应及时识别并记录故障现象。
联系维修：如有无法解决的故障或问题，应联系专业人员进行维修。
禁止非专业人员进行拆解或维修。
维修记录：对每一次维修进行详细记录，包括故障现象、处理方法和结果等，为后续的维护提供参考。
五、安全措施防雷接地：确保充电桩的防雷接地系统完好，特别是在雷电多发区域。
安全警示标识：在充电桩周围设置明显的安全警示标识，提醒用户注意安全。
漏电保护：定期检查漏电保护装置是否正常工作，确保在发生漏电等异常情况时能及时切断电源。
禁止吸烟与明火：在充电过程中严禁吸烟和出现明火，防止火灾事故发生。
禁用非原装充电器：严禁使用非原装的充电器或对充电桩进行私自改装，以免造成安全隐患。
六、维护人员要求与培训专业资质：负责充电桩日常维护和保养的工作人员需具备相应的专业资质和技能。
安全培训：定期对维护人员进行安全培训，提高其安全意识和应对突发事件的能力。
充电桩的维护、巡检与应急处置措施
充电桩日常巡检维护手册一、日常维护充电枪1.不使用时尽量避免枪头直接暴露在外面，应插回插座，防止损坏。
检查充电线缆或充电枪头如有外壳破损、线缆裸露等问题存在，请不要继续使用；2.拔枪时，注意枪柄卡扣位置，避免野蛮拖拽；3.保持枪头干燥，禁止积水存在；桩体检测1.桩体外壳：是否生锈，漏水；2.显示屏：显示信息是否完整，是否会花屏；3.指示灯：是否能正常指示；4.设备门锁：是否有损坏，是否上锁；5.急停开关：是否有损坏；功能检测1.充电功能：与充电员或司机沟通，是否存在充电不正常的现象；2.后台连接：联网的桩体是否连接上服务器；数据记录1.电量记录：一个月下载一次数据，作为后续运营数据分析；2.故障记录：针对发现的故障进行记录跟进；二、巡检维护内部组件检查1.内部线缆：是否有损坏；是否有脱落的线缆；2.螺丝检查：检查螺丝孔位是否有松动的现象，特别是强电侧；3.检查空开的漏电保护按钮：是否检测正常；4.交流输入空开：是否能正常开关闭合5.电源模块是否正常工作，输出能力是否正常，电流输出能力是否正常；是否闪红灯，红灯即不正常，需要联系充电桩厂家进行协调解决；功能检查1.充电功能：电压电流输出是否正常；2.刷卡功能：刷卡是否反应正常；3.急停功能：急停是否能正常动作；4.后台数据：整理后台数据与总电量数进行对比，是否有差别；除尘对充电桩内部的灰尘进行清理，主要针对电源模块、主控PCB电路、散热出风口处的灰尘进行处理。
巡检维护视各充电站点的地理位置，使用频繁程度自行制定周期，以n周/月为单位。
三、操作规范1.将充电枪插在车上，确保枪与车可靠连接（黄色充电灯闪烁证明连接可靠）。
2.点击充电界面右上角的“输入密码”按钮，输入密码：080808或刷充电卡进入充电界面。
3.点击开机按钮，屏幕下方提示绝缘检测等信息。
4.当屏幕显示“正在充电，请确保充电枪可靠连接”文字时，表明充电成功。
5.结束充电：未充满电：需要重新输入密码，点击关机按钮，拔下充电枪放回原处。
直流充电桩检查维护必备手册
直流充电桩检查维护必备手册一、充电车位环境检查1.检查充电车位清洁情况，有无杂物。
2.照明情况是否良好，有无应急照明。
3.充电桩表面、充电桩上有无异物。
4.检查充电桩供电及通讯线管道或桥架连接是否良好，有无断裂情况。
5才佥查充电位消防设施，充电位的消防设施齐全。
6.有无应急消防操作指导。
7.核对充电桩运行保养记录，了解机组运行保养状况。
二、充电桩整体状况检查1.充电桩底座是否有损坏，裂痕，倾斜现象。
2.检查充电桩本身及布线管道或桥架各部件的安装情况,各附件安装的稳固程度，及固定膨胀螺栓相连是否牢靠。
3.充电桩固定情况检查，有无脱落，晃动现象。
4.充电枪是否脱落，枪头是否插在枪位内，充电桩内部及枪头内部有无残留水。
5.充电桩进线接线端子,通讯线接线接线端子,有无松动,烧黑，充电桩内部元器件安装牢靠，无损伤，无脱落。
6.充电桩电缆布线合理，使用软线连接，各接线端子连接紧密无松动。
7.充电桩内接地端子并有明显的标志，并接地良好。
三、充电桩配电柜的检查1.配电柜柜门是否上锁，柜体上电源指示灯是否正常，配电柜是否掉落，倾斜，配电柜表面和内部是否有水气。
2.配电柜内部是否安装防护网，柜门与柜体之间是否可靠接地。
3酒己电柜上方桥架是否松动，桥架盖板有无脱落现象。
4.配电柜内部断路器接线螺丝是否有烧毁，烧黑现象，配电柜内部电流互感器，铜排，接线端子是否有烧毁，烧黑现象。
5.断路器下方至充电桩配线是否排列整齐，线缆有无松动现象。
6.配电柜内部接地铜排上接地线是否有松动，是否牢靠。
四、充电桩外观安全检查1.充电桩是否破损，变形，掉落。
2.充电桩防尘网灰尘沉积是否严重。
3.充电桩充电接口防水保护罩是否掉落，破损。
4.充电桩门锁是否损坏，柜门是否关闭。
5.充电桩内部接地线是否脱落、松动，断路器、防雷器外观是否有损伤。
6.充电桩内部是否有异味，有烧糊、黑色灰尘。
7.充电桩内部电源、通讯接线是否牢靠，有无松动。
8.充电桩外部配电管道或桥架卡扣螺丝是否有松动，脱落。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此文档下载后即可编辑
充电桩设备
维护保养及常见故障指引手册
第一章、充电桩系统概述
充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建
筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的
电压等级为各种型号的电动汽车充电。
充电桩的输入端与交流电网直接连接，输出端都
装有充电插头用于为电动汽车充电。
充电桩一般提供常规充电和快速充电两种充电方
式，人们可以使用特定的充电卡或者APP在充电桩提供的人机交互操作界面上刷卡或
者进行扫码使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示
屏能显示充电量、费用、充电时间等数据。
第二章、充电桩工作原理
例：
1、现在有1台120KW充电桩
2、还有1台电动车：
电池充满状态U:650V
电池最大承受电流I:80A
内部电阻R:1欧姆
550V
电池目前使用剩余的电压是U
0:
3、那么充电的过程是怎样的？
第三章、充电桩日常巡检维护手册 一、 检查方法及内容
在检查设备情况时,一般采用直接感觉诊断法来进行故障诊断,概括起来
U 0:550V
U:650V I:100A R:1欧姆
750V 160A
可分为:问、查、听、试。
二、充电桩使用维护规程及注意事项
1．断路器、配电电缆应按品牌、型号、电流、及存放仓库等进行编号填入维护清单。
2．各区域应指定专门人员进行管理维护。
3．电缆线应按三相与单相、长度、线规进行列表管理，并贴好相应长度与线规的标签，收绕捆扎整洁排放整齐，不可杂乱堆叠在一起。
4．维护人员应配备充电桩维护工具：万用表、钳形表、电笔、绝缘胶布、大小螺丝刀、老虎钳、尖嘴钳、套筒、扳手等常用工具。
5. 每个月做一次充电桩安全检查及维护。
（1）检查充电桩各连接部分是否牢固正常，充电桩底座是否有裂纹，破损。
（2）注意维护安全，更换充电桩内部配件需要断电操作，确保安全，以防触电。
（3）进行现场维护时一人维护操作，一人配合监督，严禁单人操作。
（4）严格执行日常维护保养记录表，发现问题及时处理，避免造成更大损失。
（5）在断电维护时需要在对应断路器下方悬挂“有人工作，禁止合闸”类似表示，确保人身安全。
（6）做好安全防护措施，维护时需要穿绝缘鞋，注意安全，以防砸伤，电击。
第四章、常见故障处理
第五章、充电桩日常维护保养记录表详见附件。
