SPWM逆变器控制电路设计一、课程设计的目的通过电力电子计术的课程设计达到以下目的：一个单相50HZ/220V逆变电源，外部采用：交流到直流再到交流的逆变驱动格式。
在220V/50HZ外电源停电时，蓄电池就逆变供电。
在设计电路时，主要分为正负12V稳压电源到SPWM波发生器（其中载波频率5KHZ）至H逆变电路再到逆变升压变压器再由220V/50HZ输出.二、课程设计的要求1注意事项控制框图设计装置（或电路）的主要技术数据主要技术数据输入直流流电源：正负12V，f=50Hz交直变换采用二极管整流桥电容滤波电路，无源逆变桥采用桥式电压型逆变主电路，控制方法为SPWM控制原理输出交流：电流为正弦交流波形，输出频率可调，输出负载为三相异步电动机，P=5kW等效为星形RL电路，R=10Ω，L=15mH2.在整个设计中要注意培养灵活运用所学的电力电子技术知识和创造性的思维方式以及创造能力3.在整个设计中要注意培养独立分析和独立解决问题的能力4.课题设计的主要内容是主电路的确定，主电路的分析说明，主电路元器件的计算和选型，以及控制电路设计。
报告最后给出所设计的主电路和控制电路标准电路图。
5.课程设计用纸和格式统一三设计内容：整流电路的设计和参数选择滤波电容参数选择逆变主电路的设计和参数选择IGBT电流、电压额定的选择SPWM驱动电路的设计画出完整的主电路原理图和控制电路原理图根据要求，整流电路采用二极管整流桥电容滤波电路，其电路图如图2.1所示：SPWM逆变电路的工作原理PWM控制方式就是对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等而宽度不等的脉冲。
按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变逆变输出频率。
1．PWM控制的基本原理PWM控制——脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）理论基础:冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
(完整)单相正弦波PWM逆变电路
一、实验目的1、用MATLAB对单相正弦波PWM逆变电路进行仿真，讨论载波信号、调制信号对输出电压、电流、谐波以及谐波畸变率的影响.2、主要讨论载波比、调制深度对输出电压、电流、谐波以及谐波畸变率的影响。
二、实验原理1、PWM控制的基本原理PWM控制就是对脉冲的宽度进行调制的技术,将宽度变化的窄脉冲作为驱动信号，其控制的基本原理是面积等效原理，即:冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
冲量指窄脉冲的面积.效果基本相同，是指环节的输出响应波形基本相同。
低频段常接近，仅在高频段略有差异。
如图1—1为PWM波等效为正弦波，2-1a中把正弦波分成N等分，就可以把正弦波看成是由N个彼此相连的脉冲序列组成的波形，这些脉冲的宽度相等，都为π/N，但幅值不相等。
如果把这一系列的窄脉冲用等幅而不等宽的矩形窄脉冲代替,使矩形脉冲的中点与相应的正弦脉冲部分的中点重合,且使矩形脉冲与相应的正弦脉冲的面积相等,且宽度是按正弦规律变化的如图2—1b，由面积等效原理可知,PWM波和正弦波是等效的。
这种脉冲宽度按正弦规律变化和正弦波等效的PWM波形叫做SPWM.图2—1 SPWM波等效为正弦波2、电路结构及控制方法2.1单相SPWM逆变电路结构图2-2单相SPWM 逆变电路2.2 单相SPWM 逆变电路控制方式图2-3单极性SPWM 控制方式波形 图2—4双极性SPWM 控制方式波形对于单极性SPWM ，如图2-3所示，在Ur 和Uc 焦点的时刻控制IGBT 的通断.在Ur 的正半周,VT1保持通态，VT2保持断态,当Ur 〉Uc 时使VT4导通，VT3关断，Uo=Ud ；当Ur<Uc 时使VT4关断，VT3导通，Uo=0。
在Ur 的负半周，VT1保持断态，VT2保持通态，当Ur 〈Uc 时使VT3导通,VT4关断，Uo=—Ud;当Ur 〉Uc 时使VT3关断，VT4导通，Uo=0.对于双极性SPWM ，如图2-4所示，仍然在Ur 和Uc 焦点的时刻控制IGBT 的通断。
PWM逆变电路
1 PWM控制的基本原理理论基础：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
冲量指窄脉冲的面积。
效果基本相同，是指环节的输出响应波形基本相同。
低频段非常接近，仅在高频段略有差异。

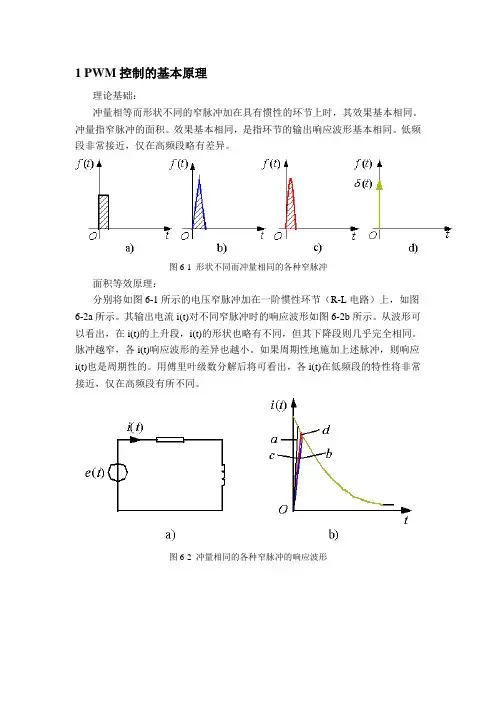

图6-1 形状不同而冲量相同的各种窄脉冲面积等效原理：分别将如图6-1所示的电压窄脉冲加在一阶惯性环节（R-L电路）上，如图6-2a所示。
其输出电流i(t)对不同窄脉冲时的响应波形如图6-2b所示。
从波形可以看出，在i(t)的上升段，i(t)的形状也略有不同，但其下降段则几乎完全相同。
脉冲越窄，各i(t)响应波形的差异也越小。
如果周期性地施加上述脉冲，则响应i(t)也是周期性的。
用傅里叶级数分解后将可看出，各i(t)在低频段的特性将非常接近，仅在高频段有所不同。
图6-2 冲量相同的各种窄脉冲的响应波形双极性PWM控制方式（三相桥逆变）：见图6-7。
三相PWM控制公用u c，三相的调制信号u rU、u rV和u rW依次相差120°。
U相的控制规律：当u rU>u c时，给V1导通信号，给V4关断信号，u UN´=U d/2，当u rU<u c时，给V4导通信号，给V1关断信号，u UN´=-U d/2；当给V1(V4)加导通信号时，可能是V1(V4)导通，也可能是V D1(V D4)导通。
u UN´、图6-7 三相桥式PWM型逆变电路u VN´和u WN´的PWM波形只有±U d/2两种电平，u UV波形可由u UN´-u VN´得出，当1和6通时，u UV=U d，当3和4通时，u UV=－U d，当1和3或4和6通时，u UV=0。
波形见图6-8。
输出线电压PWM波由±U d和0三种电平构成，负载相电压PWM波由(±2/3)U d、(±1/3)U d和0共5种电平组成。
单相桥式PWM逆变电路设计
单相桥式PWM逆变电路设计一、设计原理单相桥式PWM逆变电路由整流桥、滤波电路、逆变桥和控制电路组成。
整流桥将输入的交流电转换为直流电，滤波电路对直流电进行平滑处理，逆变桥将直流电转换为交流电输出，控制电路对逆变桥进行PWM控制，调节输出电压的幅值和频率。
二、设计方法1.选择逆变桥和整流桥元件：根据输出功率的要求选择合适的逆变桥和整流桥元件，常见的有MOSFET、IGBT和二极管等。
2.设计滤波电路：通过选择合适的电容和电感元件，设计滤波电路对直流电进行平滑处理。
常见的滤波电路有LC滤波电路和RC滤波电路，可以根据具体情况选择合适的滤波电路。
3.设计控制电路：控制电路是单相桥式PWM逆变电路的关键部分，通过控制电路对逆变桥进行PWM调制，实现对输出电压的控制。
常见的控制方法有脉宽调制（PWM）和脉振宽调制（PPWM），可以根据实际需求选择合适的控制方法。
4.稳定性分析和保护措施：在设计过程中需要考虑逆变电路的稳定性和保护措施。
通过稳定度分析和保护措施的选择，可以提高逆变电路的可靠性和安全性。
5.实验验证和调试：设计完成后需要进行实验验证和调试，对电路进行性能测试和参数调节，确保逆变电路的正常工作。
三、设计注意事项1.选择合适的元件：在设计过程中需要根据具体要求选择合适的元件，包括逆变桥、整流桥、滤波电路和控制电路等。
合理选择元件能够提高电路的性能和可靠性。
2.稳定性和保护措施：在设计过程中需要考虑逆变电路的稳定性和保护措施。
通过分析稳定性和选择保护措施，可以防止电路因过电流、过压等故障而损坏。
3.实验验证和调试：设计完成后需要进行实验验证和调试，对电路进行性能测试和参数调节，确保逆变电路的正常工作。
及时调试和修改电路中存在的问题，确保电路的性能满足设计要求。
四、总结单相桥式PWM逆变电路是一种常见的电力电子转换电路，设计涉及到逆变桥、整流桥、滤波电路和控制电路等方面。
通过选择合适的元件、稳定性分析和保护措施以及实验验证和调试，可以设计出性能优良、稳定可靠的逆变电路。
单相桥式pwm逆变电路的单元控制器设计

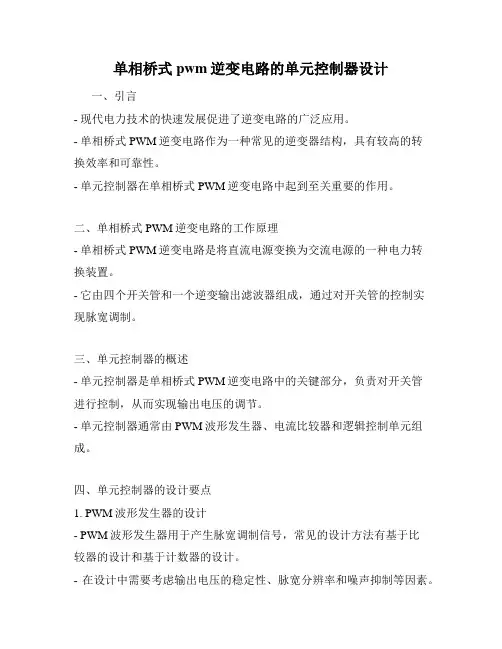

单相桥式pwm逆变电路的单元控制器设计一、引言- 现代电力技术的快速发展促进了逆变电路的广泛应用。
- 单相桥式PWM逆变电路作为一种常见的逆变器结构，具有较高的转换效率和可靠性。
- 单元控制器在单相桥式PWM逆变电路中起到至关重要的作用。
二、单相桥式PWM逆变电路的工作原理- 单相桥式PWM逆变电路是将直流电源变换为交流电源的一种电力转换装置。
- 它由四个开关管和一个逆变输出滤波器组成，通过对开关管的控制实现脉宽调制。
三、单元控制器的概述- 单元控制器是单相桥式PWM逆变电路中的关键部分，负责对开关管进行控制，从而实现输出电压的调节。
- 单元控制器通常由PWM波形发生器、电流比较器和逻辑控制单元组成。
四、单元控制器的设计要点1. PWM波形发生器的设计- PWM波形发生器用于产生脉宽调制信号，常见的设计方法有基于比较器的设计和基于计数器的设计。
- 在设计中需要考虑输出电压的稳定性、脉宽分辨率和噪声抑制等因素。
2. 电流比较器的设计- 电流比较器用于检测逆变输出电流与参考电流的差值，并将差值信号送回到控制器中。
- 设计中需要考虑比较精度、动态响应和抗干扰能力等因素。
3. 逻辑控制单元的设计- 逻辑控制单元负责根据电流比较器的输出信号控制开关管的通断。
- 设计中需要考虑工作模式切换、保护功能和通信接口等因素。
五、单元控制器的性能评估与改进- 完成单元控制器的设计后，需要进行性能评估，包括输出电压波形、功率损耗和效率等方面。
- 根据评估结果可以对单元控制器进行调整和改进，以提高逆变电路的整体性能。
六、应用实例- 单相桥式PWM逆变电路的单元控制器广泛应用于家庭电器、工业自动化和新能源等领域。
- 它可以实现直流电源到交流电源的转换，满足不同领域对电能的要求。
七、结论- 单相桥式PWM逆变电路的单元控制器设计对逆变电路的性能和可靠性有着重要的影响。
- 在设计中，需要充分考虑PWM波形发生器、电流比较器和逻辑控制单元的设计要点。
单相桥式pwm逆变电路实验报告
单相桥式PWM逆变电路实验报告1. 引言在现代电力系统中，逆变器是一种重要的电力电子设备。
逆变器可以将直流电能转换为交流电能，广泛应用于太阳能发电、风力发电、电动车等领域。
本实验旨在通过搭建单相桥式PWM逆变电路，深入了解逆变器的工作原理和性能。
2. 实验原理2.1 单相桥式PWM逆变电路单相桥式PWM逆变电路是一种常见的逆变器拓扑结构。
它由四个开关管和一个负载组成，如图1所示。
其中，开关管可以通过PWM信号控制开关状态，从而实现对输出电压的控制。
2.2 工作原理在单相桥式PWM逆变电路中，通过控制开关管的导通和截止，可以实现对输出电压的控制。
具体工作原理如下：1.当开关管S1和S4导通，S2和S3截止时，电流流经D1和D4，负载得到正半周电压。
2.当开关管S2和S3导通，S1和S4截止时，电流流经D2和D3，负载得到负半周电压。
3.通过调节开关管的导通时间比例，可以实现对输出电压的调节。
2.3 PWM调制技术PWM调制技术是实现对逆变器输出电压调节的关键。
PWM调制技术通过改变开关管的导通时间比例，将输入直流电压转换为一系列脉冲信号，从而实现对输出电压的控制。
常用的PWM调制技术有脉宽调制（PWM）和正弦PWM调制（SPWM）。
3. 实验步骤3.1 实验器材•单相桥式PWM逆变电路实验板•示波器•直流电源•变压器3.2 实验步骤1.搭建实验电路：根据实验板上的连接图，连接单相桥式PWM逆变电路。
2.调节直流电源：将直流电源的输出电压调节为逆变器的输入电压。
3.设置PWM信号：使用示波器生成PWM信号，并通过控制开关管的导通时间比例，调节输出电压的大小。
4.连接负载：将负载接到逆变器的输出端，观察负载的输出情况。
5.调节PWM信号：通过改变PWM信号的频率和占空比，进一步调节输出电压的稳定性和波形质量。
6.记录实验数据：记录不同PWM信号参数下的输出电压和负载情况。
4. 实验结果与分析4.1 输出电压调节根据实验步骤中的操作，我们可以通过调节PWM信号的占空比，实现对输出电压的调节。
双极性模式PWM逆变电路
电力电子系统计算机仿真题目：双极性模式PWM逆变电路班级：姓名：学号：指导老师：日期：摘要PWM控制就是对脉冲的宽度进行调制的技术。
即通过对一系列脉冲的宽度进行调制，来等效地获得所需要的波形。
PWM控制技术在逆变电路中的应用最为广泛，现在大量应用的逆变电路中绝大部分都是PWM型逆变电路。
本设计为双极性PWM方式下的单相全桥逆变电路，主要包括双极性SPWM控制信号的发生电路和带反并联二极管的IGBT作为开关器件的单相全桥电路。
设计的重点在于运用MATLAB中的SIMULINK建立电路模型，对电路进行仿真，并对仿真结果进行分析，得出系统参数对输出的影响规律。
关键字：双极性PWM控制逆变电路 SIMULINK仿真目录一、主电路工作原理 (3)1.1 PWM控制技术及SPWM波的生成 (3)1.1.1 PWM控制的基本原理 (3)1.1.2 SPWM法的基本原理 (4)1.1.3规则采样法 (4)1.2 单极性和双极性PWM控制逆变电路分析 (5)1.2.1 单极性PWM控制方式 (6)1.2.2 双极性PWM控制方式 (6)二、MATLAB仿真及结论分析 (7)2.1 建立仿真模型 (7)2.1.1 双极性SPWM控制信号的仿真模型 (7)2.1.2 双极性模式PWM逆变电路仿真模型 (10)2.2 双极性模式PWM逆变电路仿真结果及分析 (13)三、PSIM仿真及结论分析 (20)3.1 建立仿真模型 (20)3.2 仿真结果及分析 (21)四、总结与体会 (26)五、参考文献 (27)一、主电路工作原理1.1 PWM控制技术及SPWM波的生成1.1.1 PWM控制的基本原理PWM（Pulse Width Modulation）控制就是对脉冲的宽度进行调制的技术。
即通过对一系列脉冲的宽度进行调制，来等效地获得所需要的波形。
PWM控制技术在逆变电路中的应用最为广泛，对逆变电路的影响也最为深刻，PWM控制技术在逆变电路中的应用也最具代表性。
单相桥式PWM逆变电路设计
单相桥式PWM逆变电路设计介绍单相桥式PWM逆变电路的背景和重要性单相桥式PWM逆变电路是一种常见的电力电子技术应用，广泛用于交流电能转换为直流电能的场合。
由于其高效、可靠的特点，被广泛运用于电力系统中的UPS（不间断电源）、电机驱动和太阳能逆变器等领域。
在现代电力系统中，交流电能的应用日益增多，而很多电子设备却需要使用直流电能。
因此，采用桥式PWM逆变电路来实现交流电与直流电的转换是非常必要和重要的。
本文将详细讨论单相桥式PWM逆变电路的设计原理和关键技术。
首先，将介绍PWM技术的基本原理，并解释为什么选择桥式逆变器。
其次，将详细讲解桥式逆变器的工作原理和电路结构。
最后，将给出一种基于控制策略的桥式逆变器设计方案。
通过本文的研究，读者将能够深入了解单相桥式PWM逆变电路的设计原理和实践应用，为电力系统和电子设备的设计提供有益的参考。
单相桥式PWM逆变电路是一种常用的电力电子变换器。
它通过控制开关器件的开关周期和占空比，将直流电源转换为交流电源，实现电能的变换和调节。
该逆变电路的基本组成包括：单相桥式整流电路：它由四个可控开关器件组成，通常使用MOSFET或IGBT等器件，用于将交流电源转换为直流电源。
PWM调制电路：PWM调制电路通过控制开关器件的开关周期和工作占空比，可以实现输出电压的调节和波形控制。
滤波电路：滤波电路用于平滑输出电压，去除输出电压中的高频噪声和谐波。
输出变压器：输出变压器用于将逆变电路的输出电压变换为所需的电压等级。
单相桥式PWM逆变电路的工作原理是：首先，经过单相桥式整流电路的整流，将交流电源转换为直流电源；然后，通过PWM 调制电路控制开关器件的开关周期和工作占空比，将直流电源转换为交流电源；最后，经过滤波电路的处理，输出平滑的交流电压。
这样，单相桥式PWM逆变电路实现了将直流电源转换为交流电源的功能，可以广泛应用于电力电子变换器、逆变电源、变频调速等领域。
本文讨论了单相桥式PWM逆变电路的设计步骤和注意事项。
