电脑横机软件制版样板图PPT优质课件

电脑横机制版ppt课件

编辑版pppt
6
215 纱嘴
纱嘴的号数
216 纱嘴
纱嘴的号数
注：同一系统两把纱嘴时使用，一般应用在作崁毛
（夹丝）时，同功能线21编5辑配版pp合pt 使用
7
• 217 夹线放线
L1：夹线的线夹号数
L3:带出的纱嘴号数 L 3
编辑版pppt
L2:放线的线夹号数
8
219 纱嘴停放点
纱嘴停放点组数
注：1~8组
220结束行
设定那一行结束
注：1不能有两个以上的结束点。 2，所有纱嘴必须回到初始位置。3，最后一行不能为空行。
编辑版pppt
9
221启动两边翻针
注：在翻针位置上编织四平针，易撞针最好不用！
编辑版pppt
10
222分别翻针
注：自动采用1空1的形式进行翻针
223提花吊目
编辑版pppt
11
208 摇床
编辑版pppt
3
• 209 速度 210 卷布
L2: 翻针时速度组数
L1：编织时速度组数
L2: 翻针时卷布组数
L1：编织时卷布组数
编辑版pppt
4
• 211 副卷布
翻针时副卷布组数
213 回转距
编织时副卷布组数
回转距组数
ቤተ መጻሕፍቲ ባይዱ
编辑版pppt
5
214 编织形式
纱嘴系统 L3: 设定组数
L2: 背台组织 L1：提花颜色数
摇床方向
摇动的针数（最多7针）
设定R0*的位置
微调针位置
超位横移（绞花时放松线圈）
0.75倍标速
编辑版pppt
12
感谢亲观看此幻灯片，此课件部分内容来源于网络，如有侵权请及时联系我们删除，谢谢配合！

慈星电脑横机机型简介演示文稿.ppt

最高机速1.2米/秒。
中国驰名商标
最高机速1.2米/秒。
慈星电脑横机展示
中国驰名标
机型：GE3-52C 针距：14G 宽幅：52英寸特性：此机是有起底板全自动电脑编织横机。单机头三系统编织。在原有双系统基础上多配备了一套系统，每个系统都具备了编织、不织、吊目及翻针三程技术功能。能够编织各种结构花型、提花花型（特别是三色提花）、以及嵌花花型的成衣、V领、收针样片。此机同时也装配了先进的起底板及与其配套的剪刀、夹纱设备。在成衣样片编织结束，重新开始时，有效的减少了编织废纱所带来的浪费。自动剪纱功能避免了纱线浮在针床中间及罗拉卷纱等现象的发生。配合三系统的应用更加充分的满足了客户更快更好的生产需求。
同本公司其他电脑横机产品一样，此机能够编织各种结构花型、提花花型、以及嵌花花型的成衣、V领、收针样片。
最高机速1.2米/秒。
慈星电脑横机展示
中国驰名商标
机型：GE2-52C 针距：12G 宽幅：52英寸特性：此机是有起底板全自动电脑编织横机。单机头双系统编织。在具备了所有无起底板横机的编织功能基础之上，此机装配了先进的起底板及与其配套的剪刀、夹纱设备。在成衣样片编织结束，重新开始时，有效的减少了编织废纱所带来的浪费，大大提高了生产效率。自动剪纱功能避免了纱线浮在针床中间及罗拉卷纱等现象的发生。
同本公司其他电脑横机产品一样，此机能够编织各种结构花型、提花花型、以及嵌花花型的成衣、 V领、收针样片。
最高机速1.2米/秒。
慈星电脑横机展示
中国驰名商标
机型：GE2-52C 针距：5G 宽幅：52英寸特性：此机是有起底板全自动电脑编织横机。单机头双系统编织。在具备了所有无起底板横机的编织功能基础之上，此机装配了先进的起底板及与其配套的剪刀、夹纱设备。在成衣样片编织结束，重新开始时，有效的减少了编织废纱所带来的浪费，大大提高了生产效率。自动剪纱功能避免了纱线浮在针床中间及罗拉卷纱等现象的发生。

电脑横机软件制版样板图演示教学

制版样板图
扭绳2扭2
29对18号色码+80号色码
扭绳3扭3
29对18号色码+80号色码
3绞3方法1（常用）
3绞3方法2（字码紧时用）
3绞3方法3（字码很紧时用）
搬菱形
29对38-49对58号色码+80号色码
3扭3扭绳做法（一）
其中色码有20，40，43，53，90
3扭3扭绳做法（二）
收2支4支边做法一（右）
收2支4支边做法二（左）
做法一（左）
收3支4支边做法一（右）
收3支4支边做法二（左）
收3支4支边做法二（右）
单系统收假领+铲膊图左
单系统收假领+铲膊图右
单系统1X1
坑条摸边
挑孔
单系统袖子
2X1斜角左右两边
2X2面1支包双系统左右两边
5.珠地（胖花、单元宝）：
或
6.柳条（双元宝）：
或
7.过令士（正反针）
8.坑条：
针对齿
针对针
8.四平有边收针：如下4支边
加针：左右加针时要错开半目，以利吃针。如下图：
2×1坑条收有边
7支针套法（右）
扭绳摸边（一）
扭绳摸边（二）
6绞6索股绞方法
6绞6拆行做法
8绞8索股做法
单边卷边衫脚双系统图左
单边卷边衫脚双系统图右
2X2双系统衫脚图左
2X2双系统衫脚图右
单系统收真领(收3支,2支)做法
铲膊图
拆行注意先长后短
套针8支(右)
套针8支(左)
收2支4支边做法一（左）
单系统收假领两种做法
单系统套针左右两边
单系统分边收真领大图
单系统1X1

(完整word版)电脑横机制版软件(word文档良心出品)

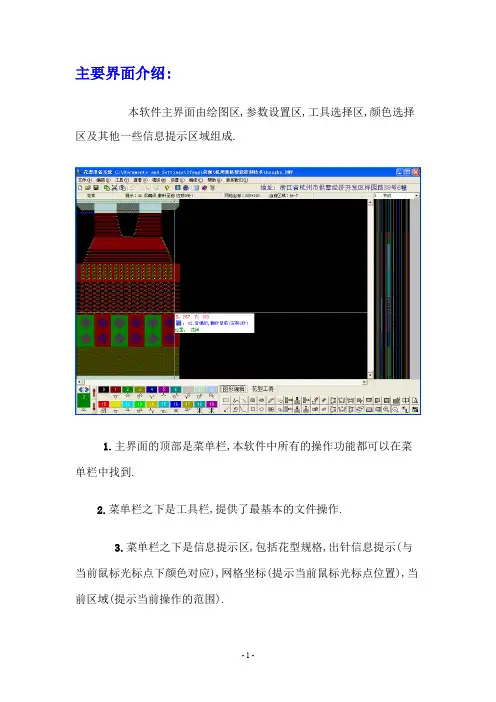

主要界面介绍:本软件主界面由绘图区,参数设置区,工具选择区,颜色选择区及其他一些信息提示区域组成.1.主界面的顶部是菜单栏,本软件中所有的操作功能都可以在菜单栏中找到.2.菜单栏之下是工具栏,提供了最基本的文件操作.3.菜单栏之下是信息提示区,包括花型规格,出针信息提示(与当前鼠标光标点下颜色对应),网格坐标(提示当前鼠标光标点位置),当前区域(提示当前操作的范围).4.中间最左侧是花型绘制区,所有的绘图工作在该区域中完成.5.中间最右侧是参数设置区域,与编织相关的参数(如密度,编织速度,使用的纱嘴等等).6.底部左侧是颜色选择区域,(本软件中每一种颜色代表一种出针信息,如"1"号色代表前编织,"3"号色表示四平针) 共256种颜色.7.底部右侧是工具选择区域,分为图形编辑和花型工具.(其中包括了"画笔","直线","矩形"等等操作工具).文件说明:花型经过编译编译后共产生*.BMP,*.INA,*.OPT,*.CNT,*.PAT,*.UWD,*.PXP,*.YSY,*.BTH,*.WOK 等10个文件,其中*.CNT,*.PAT和*.WOK为数据编译后产生的文件.各个文件的作用含义如下:*.BMP文件:花型位图文件,本系统只支持256色的BMP位图位图文件.它保存了您所设计的花型图样.您也可以打开用其他软件(如系统自带的画图板等)绘制好的图形(格式必须为256色BMP格式).*.INA文件:提花,嵌花相关信息文件,其格式也是256色的BMP 文件格式.其颜色没有特别含义.他记录了提花,嵌花或V领的相关信息.*.OPT文件:参数文件,它记录了编织物的相关参数(如密度,提花,沙嘴,速度,摇床等信息),此类参数以行为单位进行设置.*.CNT文件:动作信息文件,电脑横机最终根据该文件中的信息动作.该文件在数据经过编译后产生.*.PAT文件:花样信息文件,该文件记录了编织物的花样信息,该文件要配合*.CNT文件才有意义.该文件也是数据经过编译后产生.*.UWD文件:使用者信息文件,记录相关的使用者信息.*.YSY文件:纱嘴信息文件,该文件记录了各个纱嘴的初始位置信息,以及提花是用到的纱嘴组设置信息.*.WOK文件:编织参数信息文件,记录编织物的编织参数.以上文件中用户主要操作*.BMP,*.INA,*.OPT,*.YSY文件. *.CNT,*.PAT文件主要由计算机根据用户所操作的文件自动产生.当花型设计完成后用户只需要将*.CNT,*.PAT文件用U盘复制到电脑横机上即可.工具栏工具栏：从左到右依次为“新建工程”，“打开工程”，“保存工程”，“复制”，“剪切”，“粘贴”，“花型撤消”，“花型重复”，“参数撤消”，“参数重复”，“编译生成动作文件”，“查看动作文件”，“模拟线圈图”，“计数器”，“帮助文档”，“画图板”。

电脑横机软件制版样板图[行业荟萃]

制版样板图
行业借鉴
1
扭绳2扭2
29对18号色码+80号色码
行业借鉴
2
扭绳3扭3
29对18号色码+80号色码
行业借鉴
3
3绞3方法1（常用）
行业借鉴
4
3绞3方法2（字码紧时用）
行业借鉴
5
3绞3方法3（字码很紧时用）
行业借鉴
6
搬菱形
29对38-49对58号色码+80号色码
行业借鉴
7
3扭3扭绳做法（一）
4绞4拆行做法(一）
行业借鉴
12
4X4纽绳（二）
行业借鉴
13
单边卷边衫脚（一）
字码结做法
行业借鉴
14
单边卷边（二）
行业借鉴
15
7支针套发（左）
行业借鉴
16
7支针套法（右）
行业借鉴
17
扭绳摸边（一）
行业借鉴
18
扭绳摸边（二）
行业借鉴
19
6绞6索股绞方法
行业借鉴
20
6绞6拆行做法
行业借鉴
48
单系统分边收真领大图
行业借鉴
49
单8纽绳一
行业借鉴
51
挑半目做法
行业借鉴
52
斜挑洞方法
行业借鉴
53
挑半目（单边过2x1)
行业借鉴
54
1x1坑条收针
行业借鉴
55
2x1收针方法
行业借鉴
56
2x2收针方法
行业借鉴
57
单边收针的几钟方法
行业借鉴
58
四平收针4支边
行业借鉴
65
2×1坑条收有边

电脑横机教学教材

越发电脑横机制版培训教材2007-3-271认识绘图区1：图为越发电脑横机绘图栏：（认识绘图区）1-1：工具栏：P1页：1-2：P1工具页：1 ：设定圈选区及编2 ：剪刀(设定圈选区后方可剪下)3 ：复制4 ：粘贴(复制后方可粘贴)5 ：拖拽点多重复制(可以复制想要的任何角度)6 ：点多重复制(平面复制)7 ：翻转旋转8 ：镜像圈选区9 ：不选色区域复制10 ：选色区域复制11 ：左镜框（复制圈选区至左方）12 ：右镜框（复制圈选区至右方）13 ：上镜框（复制圈选区至上方）14 ：下镜框（复制圈选区至下方）15 ：删除内部圈选区16 ：删除外部圈选区17 ：全删除18 ：画笔19 ：画线（画直线横线或任意角度的斜线）20 ：画矩形21 ：画矩形外框22 ：画矩形并填满同色23 ：画圆形外框24 ：画圆形并填满同色25 ：填满26 ：填满圈选区27 ：喷枪28 ：取色29 ：放大（放大绘图区）30 ：缩小（缩小绘图区）1-3：P2工具页：1 ：打开新花板2 ：打开已有花板3 ：保存檔并更换文件名4 ：输入字母5 ：置换色彩6 ：离开绘图区7 ：复原绘图区8 ：重复绘图区9 ：复原指示区10 ：重复指示区11 ：程序资源（自动生成花样及动作档）12 ：编辑数据（打开文件程序）13 ：花样+引塔夏14 ：花样<->引塔夏15 ：花样 ->引塔夏16 ：花样<-引塔夏17 ：更换显示模式18 ：启动扫描仪19 ：插针20 ：插入空针21 ：删针22 ：插行23 ：插入空行24 ：删行25 ：外框26 ：外框（下方）27 ：外框（上方）28 ：多重复制（可以想要复制想要的任何角度）29 ：成型（收加针）设定30 ：成型（V领）设定1-4：顏色代碼表(色碼表)0 空针（无编织）1 前编织(有翻针动作)2 后编织(有翻针动作)3 前后编织（总针编织）(四平编织) (有翻针动作)4 前吊目5 后吊目6 前编织，后吊目7 后编织，前吊目8 前编织，无连接9 后编织，无连接10 前后编织，无连接（总针编织）(四平编织)11 前粗目二段度目(放松度目,被指定的色码设在程序H位)12 后粗目二段度目(放松度目,被指定的色码设在程序H位)13 前后粗目二段度目（总针编织）(四平编织)14 前后吊目15 前落布16 无选针(没有编织动作，但有纱嘴动作。

(完整word版)电脑横机制版软件(word文档良心出品)

主要界面介绍:本软件主界面由绘图区,参数设置区,工具选择区,颜色选择区及其他一些信息提示区域组成.1.主界面的顶部是菜单栏,本软件中所有的操作功能都可以在菜单栏中找到.2.菜单栏之下是工具栏,提供了最基本的文件操作.3.菜单栏之下是信息提示区,包括花型规格,出针信息提示(与当前鼠标光标点下颜色对应),网格坐标(提示当前鼠标光标点位置),当前区域(提示当前操作的范围).4.中间最左侧是花型绘制区,所有的绘图工作在该区域中完成.5.中间最右侧是参数设置区域,与编织相关的参数(如密度,编织速度,使用的纱嘴等等).6.底部左侧是颜色选择区域,(本软件中每一种颜色代表一种出针信息,如"1"号色代表前编织,"3"号色表示四平针) 共256种颜色.7.底部右侧是工具选择区域,分为图形编辑和花型工具.(其中包括了"画笔","直线","矩形"等等操作工具).文件说明:花型经过编译编译后共产生*.BMP,*.INA,*.OPT,*.CNT,*.PAT,*.UWD,*.PXP,*.YSY,*.BTH,*.WOK 等10个文件,其中*.CNT,*.PAT和*.WOK为数据编译后产生的文件.各个文件的作用含义如下:*.BMP文件:花型位图文件,本系统只支持256色的BMP位图位图文件.它保存了您所设计的花型图样.您也可以打开用其他软件(如系统自带的画图板等)绘制好的图形(格式必须为256色BMP格式).*.INA文件:提花,嵌花相关信息文件,其格式也是256色的BMP 文件格式.其颜色没有特别含义.他记录了提花,嵌花或V领的相关信息.*.OPT文件:参数文件,它记录了编织物的相关参数(如密度,提花,沙嘴,速度,摇床等信息),此类参数以行为单位进行设置.*.CNT文件:动作信息文件,电脑横机最终根据该文件中的信息动作.该文件在数据经过编译后产生.*.PAT文件:花样信息文件,该文件记录了编织物的花样信息,该文件要配合*.CNT文件才有意义.该文件也是数据经过编译后产生.*.UWD文件:使用者信息文件,记录相关的使用者信息.*.YSY文件:纱嘴信息文件,该文件记录了各个纱嘴的初始位置信息,以及提花是用到的纱嘴组设置信息.*.WOK文件:编织参数信息文件,记录编织物的编织参数.以上文件中用户主要操作*.BMP,*.INA,*.OPT,*.YSY文件. *.CNT,*.PAT文件主要由计算机根据用户所操作的文件自动产生.当花型设计完成后用户只需要将*.CNT,*.PAT文件用U盘复制到电脑横机上即可.工具栏工具栏：从左到右依次为“新建工程”，“打开工程”，“保存工程”，“复制”，“剪切”，“粘贴”，“花型撤消”，“花型重复”，“参数撤消”，“参数重复”，“编译生成动作文件”，“查看动作文件”，“模拟线圈图”，“计数器”，“帮助文档”，“画图板”。

电脑横机制版初学者课程

浙江金明德初学者课程
一、初学者课程
1.双击桌面上
进入制版软件。
1.单击“文件” 框（如下）：
“新建花版”进入选择画版尺寸对话
选择一个合适的尺寸，单击“确定”。 3 进入界面后，键盘上面“F12”放大（放大到不能再放大即 16:1
【桌面右下角】后），
-1-
浙江金明德初学者课程
“F2”原点画图，“选择”
2.拆空行收针。
例如：收三针保留四支边(即 7 叉)，作法如下图（注：仅限于左右两边收针在同一行时）：
浙江金明德初学者课程
（4）2X2 罗纹（5）3X2 罗纹
- 15 -
浙江金明德初学者课程
三、功能线
207、度目
⎧第一列：编织时密度 ⎩⎨第二列：翻针时密度（不填）
209、速度
⎧第一列：编织时速度 ⎩⎨第二列：翻针时速度
1、假四平 2、四平翻针 3、拆纱 4、罗纹起底
5、圆筒 6、罗纹
1、假四平 2、四平翻针、罗纹起底、圆筒、罗纹过针 3、拆纱、封口废纱罗纹 4、大身 5.、翻针（第二列都
我们将前面的工艺单全都改成先摇，大家注意一下总转数以及工艺单成型的区别：
例：收夹保 4 只边
先先摇
放
28N Λ 28N
算总专数：先放
平1转
K=4+3X8+4X22+22+
1-2-8（暗收）
5X6+4X7+3X5+2X6
2-3- 6 3-3-5
+1X8+1 先摇
=232 专
4-3-7 先摇 5-3-6 两边各拷 14 针
二、罗纹
罗纹学习开始之前先认识几个简单的色码：

电脑横机软制版样板图PPT课件

1.单边（平针）： 2.四平（总针）
3.三平:
转（打击）：
4.四平空
5.珠地（胖花、单元宝）：
或
6.柳条（双元宝）：
或
7.过令士（正反针）
8.坑条：
针对齿
针对针
8.四平有边收针：如下4支边
加针：左右加针时要错开半目，以利吃针。如下图：
2×1坑条收有边
SUCCESS
THANK YOU
2019/7/20
收2支4支边做法一（右）
收2支4支边做法二（左）
收2支4支边做法二（右）
SUCCESS
THANK YOU
2019/7/20
收3支4支边做法一（左）
收3支4支边做法一（右）
收3支4支边做法二（左）
收3支4支边做法二（右）
单系统收假领+铲膊图左
单系统收假领+铲膊图右
单系统1X1
坑条摸边
挑孔
单系统袖子
2X1斜角左右两边
2X2面1支包双系统左右两边
单系统收假领两种做法
单系统套针左右两边
单系统分边收真领大图
单系统1X1
8x8纽绳一
挑半目做法
斜挑洞方法
挑半目（单边过2x1)
1x1坑条收针
2x1收针方法
2x2收针方法
单边收针的几钟方100，110
3扭3扭绳做法（三）其中色码有20，43，53，100，110，8，9，15，17
3扭3扭绳冚拉架做法
其中色码有10，15，100，110，43，53
4绞4拆行做法(一）
4X4纽绳（二）
单边卷边衫脚（一）
字码结做法
单边卷边（二）
7支针套发（左）
7支针套法（右）
