JB5346-1998 串联电抗器标准
电容器选配电抗器
1.4 2.6
CKSG-1.8/0.48-7% 26
1.8
2
CKSG-2.1/0.48-7% 30
2.1 1.7
ቤተ መጻሕፍቲ ባይዱ
CKSG-2.8/0.48-7% 40
2.8 1.3
CKSG-3.5/0.48-7% 50
3.5
1
CKSG-4.2/0.48-7% 60
4.2 0.9
CKSG-4.9/0.48-7% 70
100
CKSG-1.4/0.525-14% 10
1.4 12.3 210 150 192
100
CKSG-1.8/0.525-14% 13
1.8 9.6 240 150 210
150
CKSG-2.1/0.525-14% 15
2.1 8.2 240 157 230
150
CKSG-2.8/0.525-14% 20
CKSG-7.0/0.525-14% 50
7
2.5 300 197 290
150
CKSG-8.4/0.525-14% 60
8.4
2
300 214 290
200
CKSG-9.8/0.525-14% 70
9.8 1.8 360 197 310
CKSC系列树脂绝缘高压干式铁心串联电抗器
CKSC系列树脂绝缘高压干式铁心串联电抗器
一．产品用途
该产品与并联电容器组串联,具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化通道、冶金、石化等较高防防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。
二．执行标准
1.I EC289-88《电抗器》
2.GB10229 - 88《电抗器》
3.JB5346-98《电抗器》
4.DL462-92《高压并联电容器用串联电抗器订货技术条件》
三．用户在订时需供的参数
1.电抗器的额定容量；
2.系统额定电压及频率；
3.电抗器额定电抗或电抗率；
4.电抗器最高工作电压；
5.额定电流及最大连续电流；
6.动、热稳定电流及持续时间；
7.其它特殊要求。
四．型号含义
五. CKSC 树脂绝缘干式串联电抗器系列技术参数表：绝缘水平：LI75AC35kV
注:以上数据仅供参考,我司保留更改数据的权力。
我司亦可根据用户要求提供非标准产品（请提供详细参数）。
串联电抗器标准
串联电抗器JB 5346-1998 代替JB 5346-91前言本标准是根据机械工业部1997 年标准制、修订计划97462002号,对JB 5346-91标准修订而成。
本标准的编写格式按照GB/T l.1-1993标准重新编排。
本标准主要修订的内容如下：1)修改了额定电抗率项目,由原来的4.8%、6%、12%、(13%)项改为4.5%、5%、6%、12%、13%。
2)按配套并联电容的额定电压要求增加了电抗器的额定端电压、及其相关参数要求项。
3)原标准按R10 系列数系规定了电容器组容量,再按额定电抗率导出电抗器容量系列,目的是制造厂以尽可能少的容量满足尽可能多的用户规格品种要求。
但由于电容器组的容量和电容器单元系列型谱标准不尽吻合,存在匹配组合困难。
而且即便如此,也还满足不了用户规格繁多的需要,故本次修订取消了原标准中的表2 和表3,不再规定容量的系列规格。
4)由于取消容量系列规格,也就无法再以表格形式对每一种容量规定其损耗标准值。
本次修订取消了原标准中的表6(A)、6(B)、7(A)、7(B)、8(A)、8(B),给出了损耗值计算公式并规定了损耗系数。
5)电抗值允许偏差由原来0～15% 改为0 +10%。
6)绝缘水平与GB 311标准一致。
即油浸铁心式电抗器的绝缘水平和油浸式电力变压器相同,干式空心电抗器的绝缘水平和母线支柱绝缘子相同。
7)增加了用电桥法测量电抗值内容。
8)取消了对户外式空心电抗器在淋雨状态下做绕组匝间绝缘试验的要求。
9)取消稳态过电压条款。
因为对稳定过电流的规定条件,实际上已包括了对稳态过电压的要求。
本标准由全国变压器标准化技术委员会提出并归口。
本标准主要起草单位：沈阳变压器研究所、宁波变压器厂、兴城特种变压器厂。
本标准参加起草单位：沈阳变压器有限责任公司综合电器厂,保定第二变压器厂、北京电力设备总厂、中山和泰机电厂。
本标准主要起草人：王丁元、韩庆恒。
本标准参加起草人：王辉、戈承、何见光、沈文洋。
高压串联电抗器cksc-90-10-6
CKSC-90/10-6高压串联电抗器产品技术参数1依据标准：JB/T5346-19982电抗器型号：CKSC-90/10-6%3额定容量：90kVar4相数：三相5频率：50HZ6系统额定电压：10KV7配套电容器额定电压:11/√38电抗器额定端电压:381V9额定电抗率:6%10额定电流：78.7A11最大工作电流:106A12噪声:45dBA13最大工作电流时的温升:80K14绝缘水平:LI75AC4215绝缘材料耐热等级:F级16冷却方式：AN17使用条件：户内18海拔高度:2000m19环境温度:-25℃--40℃20外形尺寸:970L*500W*1007H21安装孔尺寸：550A*400B22铁芯尺寸: 794L*110W*970H22单位：mm23电抗器重量：530KG24电抗器材质: 采用优质铜线绕制25 配套电容器额定容量:1500kvar26电抗值:4.84Ω电抗器作用：该产品与并联电抗器组相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。
结构特点1. 该电抗器分为三相和单相两种，均为环氧浇注式。
2. 铁芯采用优质低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行时低温升低噪声的性能。
3. 线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用F级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度好，能耐受大电流冲击和冷热冲击而不裂开。
4. 环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。
5. 线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。
使用条件1. 海拔高度不超过1000米。
2. 运行环境温度-25℃～+40℃，相对湿度不超过93%。
各个国家标准对电抗器电抗值的规定汇总
各个国家标准对电抗器电抗值的规定
一、概述
对于电容器厂来说，采用BL462-1992标准，并串电抗器额定电流下电抗值偏差0~+5%；
二、现状各个标准的规定
1、GB5346-1998 串联电抗器
5.4.2 损耗值的允许偏差不大于+15%。
5.6 电抗值允许偏差
5.6.1 在工频额定电流下电抗值的允许的偏差为0 ∽+10%。
5.6.2 对于油浸式铁心电抗器，在1.8 倍工频额定电流下的电抗值与额定电抗值
之差，不超过-5%。
5.6.3 三相油浸式电抗器每相电流值不超过三相平均值的±4%。
干式空心电抗器
每相电抗值不超过三相平均值的±2%。
2、BL462-1992 高压并联电容器用串联电抗器订货技术条件(电力行业标准)
3、GB10229-1988 电抗器
1）对于并联电抗器
2）对于限流电流器
无规定。
30kvar电容器选配电抗器
33 售后服务：免费提供技术支持，安装指导 34 设计加工周期：5-7 个工作日（常规型号现货） 35 如有疑问或者需求请咨询我公司( TEL:158 007 23045)
30kvar 电容器选配电抗器-自愈式低压并联电力电容器产品介绍： 自愈式低压并联电力电容器，采用金属化聚丙烯膜作为介质，引进先进的生产技术、工艺和 设备，按 GB/T12747-2004 及 IEC60831-1:1996 标准组织生产。产品主要用于低压电网， 以减少无功损耗，提高功率因数，改善电网质量之用。 30kvar 电容器选配电抗器-自愈式低压并联电力电容器主要特点： 1、体积小、重量轻 由于采用金属化聚丙烯膜作为介质，体积与重量仅为老产品的 1/4 和 1/6. 2、损耗角正切值小，温升低，使用寿命长 电力电容器的独特设计，使产品自身消耗有功功率极小，所以电容器损耗角正切值≤0.1%。 远远低于 GB/T12747-2004 标准 0.2%的要求，正常使用温升小于 3℃. 3、耐高压、安全性能好。 电力电容器选材考究，设计场强较小，端子间的耐压远远高于 2.15Un10 秒的型式试验要求， 其瞬间击穿电压一般大于 3.5Un。产品内置放电电阻及过压力隔离器（防爆装置），运行与 维护极为安全可靠。 30kvar 电容器选配电抗器-自愈式低压并联电力电容器运行环境条件： 1、户内、无有害气体和蒸汽、无导电性或爆炸尘埃及无剧烈振动。 2、海拔高度：<2000M 3、环境温度：-25/B(-25℃/45℃)
1.可用于 400V、660V 系统。 2.电抗率的种类：1%、6%、12% 3.额定绝缘水平 3kV/min。 4.电抗器各部位的温升限值：铁芯不超过 85K，电圈温升不超过 95K。 5.电抗器噪声不大于 45dB 6.电抗器能在工频加谐波电流不大于 1.35 倍额定电流下长期运行。 7.三相电抗器的任意两相电抗值之差不大于±3%。 8.耐温等级 F 级（155℃）以上。 30kvar 电容器选配电抗器-电抗器参数及外形尺寸: 说明：其它电压等级、不同容量、不同电抗率的电抗器可根据用户要求制造。 400V 系统，三相，电抗率：6%,7%12%,14%; 匹配电容器电压：400V,450V,480V,525V
串联电抗器标准-(38625)
串联电抗器JB 5346-1998 代替 JB 5346-91前言本标准是根据机械工业部 1997 年标准制、修订计划97462002号,对 JB 5346-91标准修订而成。
本标准的编写格式按照 GB/T l.1-1993标准重新编排。
本标准主要修订的内容如下：1)修改了额定电抗率项目,由原来的 4.8%、6%、12%、(13%)项改为4.5%、5%、6%、12%、13%。
2)按配套并联电容的额定电压要求增加了电抗器的额定端电压、及其相关参数要求项。
3)原标准按 R10 系列数系规定了电容器组容量,再按额定电抗率导出电抗器容量系列,目的是制造厂以尽可能少的容量满足尽可能多的用户规格品种要求。
但由于电容器组的容量和电容器单元系列型谱标准不尽吻合,存在匹配组合困难。
而且即便如此,也还满足不了用户规格繁多的需要,故本次修订取消了原标准中的表 2 和表 3,不再规定容量的系列规格。
4)由于取消容量系列规格,也就无法再以表格形式对每一种容量规定其损耗标准值。
本次修订取消了原标准中的表 6(A)、6(B)、7(A)、7(B)、8(A)、8(B),给出了损耗值计算公式并规定了损耗系数。
5)电抗值允许偏差由原来 0～15% 改为 0 +10%。
6)绝缘水平与 GB 311标准一致。
即油浸铁心式电抗器的绝缘水平和油浸式电力变压器相同,干式空心电抗器的绝缘水平和母线支柱绝缘子相同。
7)增加了用电桥法测量电抗值内容。
8)取消了对户外式空心电抗器在淋雨状态下做绕组匝间绝缘试验的要求。
9)取消稳态过电压条款。
因为对稳定过电流的规定条件,实际上已包括了对稳态过电压的要求。
本标准由全国变压器标准化技术委员会提出并归口。
本标准主要起草单位：沈阳变压器研究所、宁波变压器厂、兴城特种变压器厂。
本标准参加起草单位：沈阳变压器有限责任公司综合电器厂,保定第二变压器厂、北京电力设备总厂、中山和泰机电厂。
本标准主要起草人：王丁元、韩庆恒。
XKSG限流电抗器
XKSG系列限流电抗器
限流电抗器是串联连接在0.4-63kV输变电系统中,在系统发生故障时,用以限制短路电流,使短路电流降至其后设备的允许值,现在电力系统用的各类电抗器,往往是固定电感式的电抗器.
上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等厂家直销价格低，品质优。
现货供应，欢迎新老顾客咨询
限流电抗器产品介绍
限流电抗器是串联连接在0.4-63kV输变电系统中,在系统发生故
障时,用以限制短路电流,使短路电流降至其后设备的允许值。
现在电力系统用的各类电抗器，往往是固定电感式的电抗器，但是系统电压很不稳定，再加之设备更新换代、增容或者改造，就需要不同阻值的电抗器来适应电网及变频器、直流调速器、软启动器等设备的正常运行，更好的滤除谐波干扰，限制短路电流和突发电流对电机的影响。
执行标准
1. GB/T 10229-1988电抗器标准
2. JB5346-1998 串联电抗器标准
3. IEC 289：1987电抗器标准
绝缘等级：F级或H级
限流电抗器使用条件
a.海拔不超过2000m。
b.环境温度-25~+45℃，相对湿度不超过90%。
c.电源电压的波形近似于正弦波。
d.周围无有害气体，无易燃易爆物品。
e.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
串联电抗器使用说明书
CKSC型高压电力电容器用串联电抗器使用说明书1、总则1.1本使用说明书适用于我厂生产的6-10kV，CKSC型高压电力电容器用串联电抗器。
1.2高压电力电容器用串联电抗器符合专业标准JB5346-1998。
2、用途2.1目前在国内许多枢纽变电所越来越广泛地采用自动投切的并联电容器组的无功补偿装置，以改善电力网的供电质量，提高输电线路功率因数,减少线路损耗。
并联电容器组的投切和运行，给人们提出了如何有效地减少电容器组在合闸瞬间的电流倍数及抑制电容器中的高次谐波的新问题，6-10kV,CKSC型串联电抗器正是用来减少电容器组合闸瞬间涌流倍数及抑制流经电容组中的高次谐波。
2.2本系列电抗器采用多段间隙铁心结构，当流经电抗器的电流超过额定电流的一定数值后，由于铁心饱和，导致辞电抗值显著下降。
当电流达到25倍额定电流时，其残存电抗约为额定电抗的15%，由于电抗器的这个特性，本系列电抗器不能作为限流电抗器使用。
3.串联电抗器(以下简称电抗器)的选用原则本系列电抗器的采用多段铁芯电抗器结构。
它与同容量的空芯电抗器相比具有体积小，造价低等优点。
电抗器的选用是一个经济、技术等方面的综合问题。
这里就电抗器的特点及其性能参数，提出下列选用原则。
3.1电抗器与并联电容器组的结线方式大致有三种:3.2串联电抗器的容量应与并联电容器组的容量相匹配。
为有效地减少电容器组合闸瞬间的涌流及抑制流经电容器组的高次谐波，电抗器的额定容量一般按电容器组容量的6%来选择。
三相、单相电抗器的容量等级和相适应配套的电容器组容量等级的匹配如表1：表1注：除表1所列规格以外用户与制造厂协商，可提供其他规格的产品。
电抗器的电压应与母线电压相适应，电抗器的电流应按上述结线方式，由电容器组的额定电流所决定。
3.3根据补偿地点系统的短路容量及有关参数，计算在各种运行方式下发生短路故障时流经电抗器的短路电流,并验算电抗器的动稳态倍数是否足够,否则应采取相应的限流措施或对电抗器提出特殊要求。
CKSC-18／10-6%串联电抗器
CKSC-5/10-6% 5 10 6
4.4 230 135 670 400 638 400 350 14
CKSC-18/10-6%% 6 10 6
5.2 240 140 670 400 638 400 350 14
CKSC-18/10-6% 9 10 6
7.9 0 145 670 400 638 400 350 14
CKSC-18/10-6% 12 10 6 10.5 280 150 670 400 638 400 350 14
CKSC-18/10-6% 18 10 6 15.7 380 200 830 400 702 500 350 14
CKSC-21/10-6% 21 10 6 18.4 450 210 830 400 702 500 350 14
CKSC-18/10-6 高压铁芯串联电抗器结构特点： 1. 该电抗器分为三相和单相两种，均为环氧浇注式。 2. 铁芯采用优质低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片 整齐优美，确保电抗器运行时低温升低噪声的性能。 3. 线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用 F 级环氧浇注体系在真 空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度好，能耐受大电流冲击和冷热冲 击而不裂开。 4. 环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。 5. 线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。 CKSC-18/10-6 高压铁芯串联电抗器使用条件： 1. 海拔高度不超过 2000 米。 2. 运行环境温度-25℃～+45℃，相对湿度不超过 93%。
3. 周围无有害气体，无易燃易爆物品。
CKSG-1.8／0.45-6%
级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且 具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。 5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升， 确保具有较好的滤波效果。 6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。 7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点。 CKSG-1.8/0.45-6%-串联电抗器-电抗器接线方式：
电容器的额定电压应不低于电容器接入电网的最高运行电压，为了降低谐波而接入串联电抗 器时，电容器端子上的电压将高于电网电压，此时应选用额定电压较高的电容器。在选取额 定电压时，应留出适当的安全裕度，这一点十分重要，因为电介质上的电压不适当地升高， 电容器的特性和寿命将受到不利影响。 2、运行温度 对电容器的运行温度及环境温度应予以注意，因为它对电容器的使用寿命有很大影响，超过 上限温度将加速介质的电化学老化。电容器安装场所应便于对流和辐射来散发电容器所产生 的热量。环境温度不能满足要求时，应采取有效降温措施，如果无法改善冷却温度，则必须 使用特别设计的或较高额定电压的电容器。 3、过电压 对易受到高的雷电过电压，电容器应采用避雷器作适当保护，并尽量靠近电容器安装。当电 容器固定连接在电动机上时，为了防止电动机从电源切断后发生自激产生高于系统电压很多 的电压，建议选择电容器额定电流小于电动机的空载电流，一般为 90%为宜。 4、过电流 电容器绝不可在电流超过额定电流 1.3 倍的情况下运行。过电流可能由基波电压过高、谐波 或者是两者共同作用引起的。为确保电容器的使用寿命，即使电流在 1.3 倍以内，但仍超过 额定电流值，请慎用。最好在安装前后，测定电压波形和网络特性，当有谐波源（例如大型 整流器、逆变器等）时，应按谐波的严重程度，采取相应的措施加以限制（如选择串联电抗 器） 5、安装 1)安装场所应不受阳光直射，不被雨雪淋湿，并远离热辐射源。 2)电容器安装时相互间隔最好大于 30mm。
串联电抗器标准
串联?电?抗?器JB5346-1998?代替JB5346-91前?言???本标准是根据机械工业部1997年标准制、修订计划JB5346-91标准修订而成。
???本标准的编写格式按照GB/T l.1-1993标准重新编排。
???本标准主要修订的内容如下：???1)修改了额定电抗率项目,由原来的4.8%、6%、12%、(13%)项改为4.5%、5%、6%、12%、13%。
???2)按配套并联电容的额定电压要求增加了电抗器的额定端电压、及其相关参数要求项。
???3)原标准按R10系列数系规定了电容器组容量,再按额定电抗率导出电抗器容量系列,目的是制造厂以尽可能少的容量满足尽可能多的用户规格品种要求。
但由于电容器组的容量和电容器单元系列型谱标准不尽吻合,存在匹配组合困难。
而且即便如此,也还满足不了用户规格繁多的需要,故本次修订取消了原标准中的表2和表3,不再规定容量的系列规格。
???4)由于取消容量系列规格,也就无法再以表格形式对每一种容量规定其损耗标准值。
本次修订取消了原标准中的表6(A)、6(B)、7(A)、7(B)、8(A)、8(B),给出了损耗值计算公式并规定了损耗系数。
???5)电抗值允许偏差由原来0～15%改为0+10%。
???6)绝缘水平与GB311标准一致。
即油浸铁心式电抗器的绝缘水平和油浸式电力变压器相同,干式空心电抗器的绝缘水平和母线支柱绝缘子相同。
???7)增加了用电桥法测量电抗值内容。
???8)取消了对户外式空心电抗器在淋雨状态下做绕组匝间绝缘试验的要求。
???9)取消稳态过电压条款。
因为对稳定过电流的规定条件,实际上已包括了对稳态过电压的要求。
???本标准由全国变压器标准化技术委员会提出并归口。
???本标准主要起草单位：沈阳变压器研究所、宁波变压器厂、兴城特种变压器厂。
???本标准参加起草单位：沈阳变压器有限责任公司综合电器厂,保定第二变压器厂、北京电力设备总厂、中山和泰机电厂。
施耐德电容器配套用串联电抗器
施耐德电容器配套用串联电抗器尺寸图：
施耐德电容器配套用串联电抗器的作用： 电容器接入串联电抗器，电容器 电压升高系数- K=1 d 1 如 K= 6% 1.06 10.06 1≈-d =即 运行电压升高 6%，工作电流也随之大约 6%。运行经验认为，装有串联电抗器的电容器容 量占 2/3 及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形， 提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。 施耐德电容器配套用串联电抗器结构特点： 1.该电抗器分为三相和单相两种，均为铁心干式。 2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧 层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。 3.线圈采用 H 级或 C 级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的 美感且有较好的散热性能。
CKSG-1.4/0.525-14% 10
1.4 12.3
CKSG-1.8/0.525-14% 13
1.8 9.6
CKSG-2.1/0.525-14% 15
2.1 8.2
CKSG-2.8/0.525-14% 20
2.8 6.1
CKSG-3.5/0.525-14% 25
3.5 4.9
CKSG-4.2/0.525-14% 30
CKSG-14/0.525-14% 100
14
1.2
外形尺寸
L
W
H
150
90
150
150
90
150
180 150 155 180 150 155
210 150 192
240 150 210 240 157 230
240 167 230
JB5346-1998 串联电抗器标准
串联电抗器JB 5346-1998 代替JB 5346-91前言本标准是根据机械工业部1997 年标准制、修订计划97462002号,对JB 5346-91标准修订而成。
本标准的编写格式按照GB/T l.1-1993标准重新编排。
本标准主要修订的内容如下：1)修改了额定电抗率项目,由原来的4.8%、6%、12%、(13%)项改为4.5%、5%、6%、12%、13%。
2)按配套并联电容的额定电压要求增加了电抗器的额定端电压、及其相关参数要求项。
3)原标准按R10 系列数系规定了电容器组容量,再按额定电抗率导出电抗器容量系列,目的是制造厂以尽可能少的容量满足尽可能多的用户规格品种要求。
但由于电容器组的容量和电容器单元系列型谱标准不尽吻合,存在匹配组合困难。
而且即便如此,也还满足不了用户规格繁多的需要,故本次修订取消了原标准中的表2 和表3,不再规定容量的系列规格。
4)由于取消容量系列规格,也就无法再以表格形式对每一种容量规定其损耗标准值。
本次修订取消了原标准中的表6(A)、6(B)、7(A)、7(B)、8(A)、8(B),给出了损耗值计算公式并规定了损耗系数。
5)电抗值允许偏差由原来0～15% 改为0 +10%。
6)绝缘水平与GB 311标准一致。
即油浸铁心式电抗器的绝缘水平和油浸式电力变压器相同,干式空心电抗器的绝缘水平和母线支柱绝缘子相同。
7)增加了用电桥法测量电抗值内容。
8)取消了对户外式空心电抗器在淋雨状态下做绕组匝间绝缘试验的要求。
9)取消稳态过电压条款。
因为对稳定过电流的规定条件,实际上已包括了对稳态过电压的要求。
本标准由全国变压器标准化技术委员会提出并归口。
本标准主要起草单位：沈阳变压器研究所、宁波变压器厂、兴城特种变压器厂。
本标准参加起草单位：沈阳变压器有限责任公司综合电器厂,保定第二变压器厂、北京电力设备总厂、中山和泰机电厂。
本标准主要起草人：王丁元、韩庆恒。
本标准参加起草人：王辉、戈承、何见光、沈文洋。
无功补偿技术标准
一、系统概况1、变压器容量200KVA2、系统电压380V3、系统最高电压400V4、系统额定频率50HZ5、系统负荷地面主井绞车75KW(偶尔使用)地面付井绞车75KW(偶尔使用)水泵90KW(常用)局扇15KW(常用)其它10KW(常用)二、安装地点吉林成大能源有限公司森德矿三、技术要求1、GB50227-95 《并联电容器成套装置设计规范》2、JB5346-1998 《串联电抗器》3、GB/T15576 《低压无功功率补偿装置总技术条件》4、9GB11032-2000 《交流无间隙金属氧化锌避雷器》5、GB4208-1993 外壳防护等级(IP代码)6、GB12747 《自愈式低电压并联电容器》7、改造后功率因数达到0.9以上,并能抑制谐波,改善电压质量,减少线损。
8、箱体采用防尘、防潮设计。
9、调节级数5级,补偿容量100kvar。
10、成套装置的保护功能齐全,具有过流、短路、过压、欠压、缺相等,在外部故障或停电时自动停止工作,送电后能自动恢复运行。
11、二次控制和保护回路功能完善、动作准确。
12、辅助元件按钮、指示灯、切换开关均采用国内名牌产品,元器件安装排列整齐,布线规范有序,标识清楚。
13、电容器采用单相(或三相)电容器,柜内安装,电容器要求质量可靠,具有良好的自愈性和耐涌流能力,使用寿命长。
电容的技术参数如下:技术标准:国标;额定电压:400V;使功率因数保持在0.9以上,同时分组投切时,不应产生谐振,无功补偿采用自愈式低电压金属并联电容器,分组电容器的投切不得发生震荡,投切一组电容器引起。
CKSG-3.5／0.525-14%串联电抗器选型参数
3×3.522 250*180*215 200*115，4-φ8
3×3.153 250*190*210 200*125，4-φ8
3×2.930 250*195*210 200*125，4-φ8
3×2.739 290*200*230 240*135，4-φ10
3×2.452 290*200*230 240*135，4-φ10
CKSG-6.0/0.4-6% 100 kvar 6.0 kvar
CKSG-7.2/0.4-6% 120 kvar 7.2 kvar
电抗器型号
匹配电容器 电抗器容量
规格
CKSG-0.6/0.4-12% 5 kvar
0.6 kvar
CKSG-0.9/0.4-12% 7.5 kvar 0.9 kvar
CKSG-1.2/0.4-12% 10 kvar 1.2 kvar
CKSG-8.64/0.4-12% 72 kvar 8.64 kvar
CKSG-9.6/0.4-12% 80 kvar 9.6 kvar
CKSG-10.8/0.4-12% 90 kvar 10.8 kvar
CKSG-12.0/0.4-12% 100 kvar 12.0 kvar
CKSG-14.4/0.4-12% 120 kvar 14.4 kvar
CKSG-3.0/0.4-6% 50 kvar 3.0 kvar
CKSG-3.6/0.4-6% 60 kvar 3.6 kvar
CKSG-4.32/0.4-6% 72 kvar 4.32 kvar
CKSG-4.8/0.4-6% 80 kvar 4.8 kvar
CKSG-5.4/0.4-6% 90 kvar 5.4 kvar
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
CKSC串联电抗器相关参数及型号
CKSC-126/10-6%干式铁芯串联电抗器参数列表一、CKSC 用途CKSC型干式铁芯串联电抗器是电力系统无功补偿装置的重要配套设备。
电力电容器与干式铁芯电抗器串联后，能有效地抑制电网中的高次谐波，限制电容器的合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，对电力电容器及其它电力设备的平安运行起到了较大的作用。
二、CKSC 结构特点一、 CKSC型干式铁芯串联电抗器的铁芯采纳优质入口冷轧低损耗硅钢片，芯柱由多个气隙分成均匀小段，气隙中采纳环氧板，以保证电抗器气隙长期运行下而不发生转变。
二、铁芯端面采纳优质硅钢片端面胶，使硅钢片牢固地结合在一路，大大减小了运行时的噪音，并具有较好的防腐性能。
3、线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采纳H级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。
4、环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下平安运行。
五、线圈上下端部采纳环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。
三、CKSC 利用环境条件一、海拔高度不超过2000米。
二、运行环境温度-25℃～+45℃，相对湿度不超过90%。
3、周围无有害气体，无易燃易爆物品。
4、周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
四、CKSC 性能参数一、耐温品级达到F级（155℃）；正常运行时，干式铁芯电抗器的铁芯温升不大于85K，线圈温升不大于95K。
二、电抗器能在倍额定电流下长期运行。
3、电抗器的噪声不大于国家标准。
4、电抗器耐压水平符合JB5346-1998《串联电抗器》的规定。
五、.定货须知（点抗率的选择必需依照电网谐波状况而定）1.点抗率，是单相或三相，电容器额定电压;2.电抗器容量（应与并联电容器的容量相匹配）；3.也依照用户具体要求定制特殊规格电抗器；4滤波电抗器依照用户要求的电压，电流，电感数据制造。
CKSC-18／10-6
6.高压并联电容器额定容量；
7.其它特殊要求
CKSC-18/10-6 高压铁芯串联电抗器型号规格及尺寸参数：
高压铁芯串联电抗 容量 电压 电抗率 额定电流 损耗
器型号
kVar kV %
A
W
CKSC-18/10-6 电 3 10 6
抗器%
2.6 220
重量 kg
130
外形尺寸 L W H A B 安装孔
CKSC-18/10-6 高压铁芯串联电抗器作用： 高压铁芯串联电抗器与并联电容器组相串联，具有补偿电网无功功率、提高功率因数、抑制 谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要 求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。
CKSC-18/10-6 高压铁芯串联电抗器尺寸图：
CKSC-144/10-6% 144 10 6
126 1830 820 1110 500 1030 650 450 14
CKSC-180/10-6% 180 10 6 157.5 2160 910 1110 500 1131 650 450 14
CKSC-240/10-6% 240 10 6
210 2680 1110 1200 550 1245 750 500 14
3. 周围无有害气体，无易燃易爆物品。
4. 周围环境应有良好的通风条件。
5. 绝缘等级：F 级
6. 过载能力：≤1.35 倍下连续运行
7. 电抗器相与相之间不平横度不大于±3%，电感量误差控制在+3%以内。
8. 绝缘水平：LI75AC42kV
CKSC-18/10-6 高压铁芯串联电抗器执行标准：
IEC289-88《电抗器》
JB5346-2019串联电抗器标准共10页
串联电抗器JB 5346-2019 代替JB 5346-91前言本标准是根据机械工业部2019 年标准制、修订计划97462019号,对JB 5346-91标准修订而成。
本标准的编写格式按照GB/T l.1-1993标准重新编排。
本标准主要修订的内容如下：1)修改了额定电抗率项目,由原来的4.8%、6%、12%、(13%)项改为4.5%、5%、6%、12%、13%。
2)按配套并联电容的额定电压要求增加了电抗器的额定端电压、及其相关参数要求项。
3)原标准按R10 系列数系规定了电容器组容量,再按额定电抗率导出电抗器容量系列,目的是制造厂以尽可能少的容量满足尽可能多的用户规格品种要求。
但由于电容器组的容量和电容器单元系列型谱标准不尽吻合,存在匹配组合困难。
而且即便如此,也还满足不了用户规格繁多的需要,故本次修订取消了原标准中的表2 和表3,不再规定容量的系列规格。
4)由于取消容量系列规格,也就无法再以表格形式对每一种容量规定其损耗标准值。
本次修订取消了原标准中的表6(A)、6(B)、7(A)、7(B)、8(A)、8(B),给出了损耗值计算公式并规定了损耗系数。
5)电抗值允许偏差由原来0～15% 改为0 +10%。
6)绝缘水平与GB 311标准一致。
即油浸铁心式电抗器的绝缘水平和油浸式电力变压器相同,干式空心电抗器的绝缘水平和母线支柱绝缘子相同。
7)增加了用电桥法测量电抗值内容。
8)取消了对户外式空心电抗器在淋雨状态下做绕组匝间绝缘试验的要求。
9)取消稳态过电压条款。
因为对稳定过电流的规定条件,实际上已包括了对稳态过电压的要求。
本标准由全国变压器标准化技术委员会提出并归口。
本标准主要起草单位：沈阳变压器研究所、宁波变压器厂、兴城特种变压器厂。
本标准参加起草单位：沈阳变压器有限责任公司综合电器厂,保定第二变压器厂、北京电力设备总厂、中山和泰机电厂。
本标准主要起草人：王丁元、韩庆恒。
本标准参加起草人：王辉、戈承、何见光、沈文洋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串联电抗器JB 5346-1998 代替JB 5346-91前言本标准是根据机械工业部1997 年标准制、修订计划97462002号,对JB 5346-91标准修订而成。
本标准的编写格式按照GB/T l.1-1993标准重新编排。
本标准主要修订的内容如下：1)修改了额定电抗率项目,由原来的4.8%、6%、12%、(13%)项改为4.5%、5%、6%、12%、13%。
2)按配套并联电容的额定电压要求增加了电抗器的额定端电压、及其相关参数要求项。
3)原标准按R10 系列数系规定了电容器组容量,再按额定电抗率导出电抗器容量系列,目的是制造厂以尽可能少的容量满足尽可能多的用户规格品种要求。
但由于电容器组的容量和电容器单元系列型谱标准不尽吻合,存在匹配组合困难。
而且即便如此,也还满足不了用户规格繁多的需要,故本次修订取消了原标准中的表2 和表3,不再规定容量的系列规格。
4)由于取消容量系列规格,也就无法再以表格形式对每一种容量规定其损耗标准值。
本次修订取消了原标准中的表6(A)、6(B)、7(A)、7(B)、8(A)、8(B),给出了损耗值计算公式并规定了损耗系数。
5)电抗值允许偏差由原来0～15% 改为0 +10%。
6)绝缘水平与GB 311标准一致。
即油浸铁心式电抗器的绝缘水平和油浸式电力变压器相同,干式空心电抗器的绝缘水平和母线支柱绝缘子相同。
7)增加了用电桥法测量电抗值内容。
8)取消了对户外式空心电抗器在淋雨状态下做绕组匝间绝缘试验的要求。
9)取消稳态过电压条款。
因为对稳定过电流的规定条件,实际上已包括了对稳态过电压的要求。
本标准由全国变压器标准化技术委员会提出并归口。
本标准主要起草单位：沈阳变压器研究所、宁波变压器厂、兴城特种变压器厂。
本标准参加起草单位：沈阳变压器有限责任公司综合电器厂,保定第二变压器厂、北京电力设备总厂、中山和泰机电厂。
本标准主要起草人：王丁元、韩庆恒。
本标准参加起草人：王辉、戈承、何见光、沈文洋。
本际准1991 年首次发布。
1997 年第一次修订。
本标准由沈阳变压器研究所负责解释。
1 范围本标准规定了高压并联电容器用串联电抗器产品的定义、型号和分类、技术要求、试验方法、检验规则、产品标志及出厂文件、铭牌的基本内容、包装运输及贮存的基本要求等。
本标准适用于电压等级为6∽66kV 级电力系统中、与高压并联电容器组相串联，用以抑制电网电压波形畸变的串联电抗器（以下简称电抗器）。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 311.1-1997 高压输变电设备的绝缘配合GB 1094.1-1996 电力变压器第一部分总则（eqv IEC 76.1-1993)GB 1094.2-1996 电力变压器第二部分温升（eqv IEC 76.2-1993)GB 1094.3-85 电力变压器第三部分绝缘水平和绝缘试验（neq IEC 76.3-1980)GB 1094.5-85 电力变压器第五部分承受短路的能力（neq IEC 76.5-1976)GB/T 5273-85 变压器、高压电器和套管的接线端子（neq IEC 518-1975)GB 6450-86 干式变压器（eqv IEC 726-1982)GB/T 6451-1995 三相油浸式电力变压器技术参数和要求（neq DIN 42500-1984)GB/T 7328-87 变压器和电抗器的声级测定（neq IEC551-1976)GB/T 10237-88 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙（neq IEC 76-3-1-1987)JB/T 3837-1996 变压器类产品型号编制方法3 定义下列定义适用于本标准。
3.1额定电压电抗器与并联电容器组相串联的回路所接入的电力系统的额定电压。
用Ucn 表示。
3.2额定端电压电抗器通过工频额定电流时，一相绕相两端的电压方均根值。
用Un 表示。
3.3 额定电流与电抗器相串联的电容器组的额定电流。
用In 表示。
3.4额定容量电抗器在工频额定端电压和额定电流时的视在功率。
用Sn 表示。
单相电抗器的额定容量Sn=Un·In三相电抗器的额定容量Sn=3Un·In3.5额定电抗电抗器通过工频额定电流时电抗值。
用Xn 表示。
3.6额定电抗率电抗器的额定电抗对配套并联电容器组电抗的百分比值。
用K 表示。
3.7最大工作电流温升不超过规定值时，电抗器能连续运行的最大工作电流方均根值。
3.8最大短时电流在规定时间内，允许通过电抗器的最大短时电流稳态分量的方均根值。
在此条件下，电抗器应能承受相应产生的动、热稳定效应而无损伤。
3.9配套并联电容器组对应于计算电抗器额定端电压，并符合额定电抗率的并联电容器组（以下简称电容器组）。
3.10油浸式铁心电抗器铁心和绕组浸在绝缘油中，铁心柱含有非磁性间隙的电抗器。
3.11干式空心电抗器绕组不浸在绝缘液体中且无铁心柱的电抗器。
4电抗器型号和分类4.1型号电抗器型号按JB/T 3837的规定。
4.2分类4.2.1油浸式铁心电抗器。
4.2.2干式空心电抗器。
5 技术要求5.1使用条件5.1.1正常使用条件油浸式铁心电抗器按GB 1094.1 的规定。
干式空心电抗器户内式按GB 6450 的规定。
户外式按GB 1094.1 的规定。
5.1.2特殊使用条件用户应在询价及订货时提出本标准第5.1.1 条正常使用条件中未包括的条件，其额定值及试验方面的补充要求应另行商定。
5.2额定值5.2.1额定频率：50Hz5.2.2相数：单相或三相。
5.2.3额定电压:6、10、35、66kV。
5.2.4额定电抗率：4.5%、5%、6%、12%、13%。
5.2.5额定端电压额定端电压按下列（1）式计算：Un=K.N.Ucn (1)式中：K——额定电抗率；N——每相电容器串联台数；Ucn——配套并联电容器的额定电压，kV。
电抗器的额定端电压及其相关参数应符合表1 的规定。
表15.2.6额定容量三相电抗器的额定容量按下列(2)式计算：Sn=K.Qc (2)式中：Sn——三相电抗器的额定容量,kvar；K——额定电抗率；Qc——电容器组的三相容量,kvar。
单相电抗器的额定容量为三相电抗器的额定容量的三分之一。
5.2.7额定电流单相电抗器的额定电流按下列(3.1)式计算：In=Sn/Un..........................................(3.1)式中:In——额定电流,A；Sn——单相电抗器的额定容量,kvar；Un——电抗器的额定端电压,kV。
三相电抗器的额定电流按下列(3.2)式计算：In=Sn/(3Un).........................................(3.2)式中:In——额定电流,A；Sn——三相电抗器的额定容量,kvar；Un——电抗器的额定端电压,kV。
5.2.8额定电抗电抗器额定电抗按下列(4)式计算：Xn=1000Un/In (4)式中:Xn——额定电抗；Un——额定端电压,kV；In——额定电流,A。
5.3冷却方式和温升5.3.1冷却方式的标志油浸式铁心电抗器,采用油浸自冷的冷却方式时,以字母ONAN 表示。
干式空心电抗器,采用空气自然循环冷却方式时,以字母AN 表示。
5.3.2正常使用条件下的温升限值按本标准5.l.l 条正常使用条件而设计的电抗器,当按本标准第7.9 条试验时,对于油浸式铁心电抗器,其绕组、铁心及变压器油的温升应不超过表2 的规定。
对于干式空心电抗器,其绕组温升应不超过表3 的规定。
表2表35.3.3 特殊条件下的温升限值使用部门应在询价及订货时提出,通过协商确定。
5.4 损耗5.4.1 电抗器在工频额定电流下的损耗值(折算到75℃)应符合式(5)计算所得值。
∑P=KP.S n0.75 (5)式中：∑P——电抗器在工频额定电流下的损耗值；KP——损耗系数,油浸式铁心电抗器见表4、干式空心电抗器见表5。
表 4注1 损耗值取整并按四舍五入尾数为零。
2 空心电抗器损耗值按单相计算。
5.4.2损耗值的允许偏差不大于+15%。
5.5 过负荷能力5.5.1稳定过电流5.5.1.1电抗器应能在工频电流为1.35 倍额定电流的最大工作电流下连续运行。
5.5.1.2 电抗器应能在三次和五次谐波电流含量均不大于35%,总电流方均根值不大于1.2 倍额定电流的情况下连续运行。
注：谐波电流含量以基波电流为基础，谐波电流含量及总电流是指电抗器投运以后的值。
谐波电流含量超过本条规定时，由用户与制厂协商。
5.5.2油浸式铁心电抗器应能承受25 倍额定电流的最大短时电流的作用，干式空心电抗器应能承受额定电抗率倒数倍额定电流的最大短时电流的作用，不产生任何热的机械的损伤。
动稳定要求时间为0.5s按GB 1094.5 第2.2 条规定，由试验验证。
热稳定要求时间为2s,按GB 1094.5 第2.1 条规定，由计算验证。

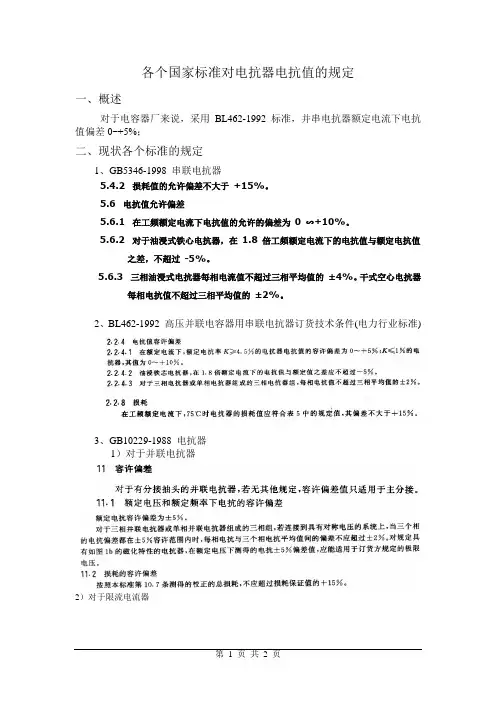

5.6 电抗值允许偏差5.6.1在工频额定电流下电抗值的允许的偏差为0 ∽+10%。
5.6.2 对于油浸式铁心电抗器，在1.8 倍工频额定电流下的电抗值与额定电抗值之差，不超过-5%。
5.6.3 三相油浸式电抗器每相电流值不超过三相平均值的±4%。
干式空心电抗器每相电抗值不超过三相平均值的±2%。
5.7绝缘水平5.7.1地面安装的电抗器，其绝缘水平应符合表6 规定。
5.7.2 安装于绝缘台架上的油浸式铁心电抗器，其绝缘水平应符合表7 要求。
表65.8 声级水平在额定电流下，电抗器的声级水平应不超过表8 的规定。
表85.9 结构5.9.1电抗器的出线端子5.9.1.1电抗器出线端子应与绝缘水平和最大长期使用电流相适应，并能紧密连接导线。
5.9.1.2出线端子应符合GB 5273标准要求。
5.9.2电抗器套管带电部分对地及其他带电体之间的空气间隙，应符合GB/T 10237的规定，见表9。
括号内数值是35 kV 及66 kV 支撑绝缘的最小空气间隙距离。
表95.9.3油浸式铁心电抗器的油保护装置、油温测量装置、油箱及附件等技术要求均与对应容量和同绝缘水平等级的油浸式电力变压器相同。
5.9.4容量600 kvar 及以上油浸式铁心电抗器应安装压力释放装置。
6 试验分类电抗器试验分例行试验，型式试验和特殊试验。
6.1例行试验每台产品出厂时，必须进行例行试验，其试验项目如：6.1.1外观检查（按7.1 条）。
6.1.2绕组直流电阻测定（按7.2 条）。
6.1.3绝缘电阻测定（按7.3 条）。
