串联电抗器选择方法

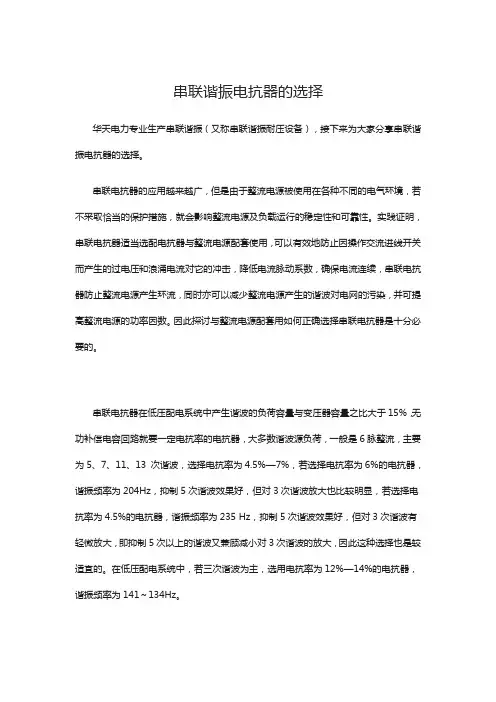

串联谐振电抗器的选择
串联谐振电抗器的选择华天电力专业生产串联谐振（又称串联谐振耐压设备），接下来为大家分享串联谐振电抗器的选择。
串联电抗器的应用越来越广，但是由于整流电源被使用在各种不同的电气环境，若不采取恰当的保护措施，就会影响整流电源及负载运行的稳定性和可靠性。
实践证明，串联电抗器适当选配电抗器与整流电源配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，降低电流脉动系数，确保电流连续，串联电抗器防止整流电源产生环流，同时亦可以减少整流电源产生的谐波对电网的污染，并可提高整流电源的功率因数。
因此探讨与整流电源配套用如何正确选择串联电抗器是十分必要的。
串联电抗器在低压配电系统中产生谐波的负荷容量与变压器容量之比大于15%，无功补偿电容回路就要一定电抗率的电抗器，大多数谐波源负荷，一般是6脉整流，主要为5、7、11、13 次谐波，选择电抗率为4.5%—7%，若选择电抗率为6%的电抗器，谐振频率为204Hz，抑制5次谐波效果好，但对3次谐波放大也比较明显，若选择电抗率为4.5%的电抗器，谐振频率为235 Hz，抑制5次谐波效果好，但对3次谐波有轻微放大，即抑制5次以上的谐波又兼顾减小对3次谐波的放大，因此这种选择也是较适宜的。
在低压配电系统中，若三次谐波为主，选用电抗率为12%—14%的电抗器，谐振频率为141～134Hz。
低压配电系统中串联电抗器的电抗器率呢？产生谐波的负荷容量SH 与变压器容量ST 之比低于15%，系统谐波很小，只是限制合闸涌流时，则选择p=0.5%～1%即可满足要求。
1、选择口碑良好的电抗器选购串联电抗器的时候不能光靠阅读产品使用手册，抑或是单方面凭借产品供应商的说辞讲解来对产品进行了解。
这些做法都不具有代表性，因此客户在选择的时候应该综合考虑串联电抗器哪家口碑好，根据大家的反馈来选择可以保证电抗器的功能性。
2、选择检验合格的电抗器查看来自第三方检测机构出具的串联电抗器试验报告的文件，不失为一个好的选择条件。
电容器选配电抗器
1.4 2.6
CKSG-1.8/0.48-7% 26
1.8
2
CKSG-2.1/0.48-7% 30
2.1 1.7
ቤተ መጻሕፍቲ ባይዱ
CKSG-2.8/0.48-7% 40
2.8 1.3
CKSG-3.5/0.48-7% 50
3.5
1
CKSG-4.2/0.48-7% 60
4.2 0.9
CKSG-4.9/0.48-7% 70
100
CKSG-1.4/0.525-14% 10
1.4 12.3 210 150 192
100
CKSG-1.8/0.525-14% 13
1.8 9.6 240 150 210
150
CKSG-2.1/0.525-14% 15
2.1 8.2 240 157 230
150
CKSG-2.8/0.525-14% 20
CKSG-7.0/0.525-14% 50
7
2.5 300 197 290
150
CKSG-8.4/0.525-14% 60
8.4
2
300 214 290
200
CKSG-9.8/0.525-14% 70
9.8 1.8 360 197 310
低压配电并联电容器补偿回路所串电抗器的合理选择
低压配电并联电容器补偿回路所串电抗器的合理选择一、前言在笔者所接触的低压配电施工图中，发现施工图中有一个共性，那就是配电变压器低压侧母线上均接入无功补偿电容器柜。
但令人费解的是，所串电抗器无任何规格要求，无技术参数的注明，只是在图中画了一个电抗器的符号而已。
而所标电容器的容量，也只是电容器铭牌容量而已，实际运行时，最大能补偿多少无功功率，也不得而知。
应引起注意的是，电抗器与电容器不能随意组合，它要根据所处低压电网负荷情况，变压器容量，用电设备的性质，所产生谐波的种类及各次谐波含量，应要进行谐波测量后，才能对症下药，决定电抗器如何选择。
但往往是低压配电与电容补偿同期进行，根本无法先进行谐波测量，然后进行电抗器的选择。
退一步说，即使电网投入运行，进行谐波测量，但用电设备是变动的，电网结构也是变化的，造成谐波的次数及大小有其随意性，复杂性。
因此正确选用电容器所用的串联电抗器也成为疑难问题，这无疑是一个比较复杂的系统工程，不是随便一个电抗器的符号或口头说明要加电抗器那么简单了。
不得随意配合，否则适得其反，造成谐波放大，严重时会引发谐振，危及电容器及系统安全，而且浪费了投资。
有鉴于此，笔者对如何正确选用电容器串联电抗器的问题，将本人研究的一点心得，撰写成文，以候教于高明。
二、电力系统谐波分析及谐波危害电力系统产生谐波的原因主要是用电设备的非线性特点。
所谓非线性，即所施电压与其通过的电流非线性关系。
例如变压器的励磁回路，当变压器的铁芯过饱和时，励磁曲线是非正弦的。
当电压为正弦波时，励磁电流为非正弦波，即尖顶波，它含有各次谐波。
非线性负载的还有各种整流装置，电力机车的整流设备，电弧炼钢炉，EPS，UPS及各种逆变器等。
目前办公室里电子设备很多，这里存在开关电源及整流装置，其电流成分也包含有各次谐波，另外办公场所日光灯及车间内各种照明用的气体放电灯，它们也是谐波电流的制造者。
日光灯铁芯镇流器及过电压运行的电机也是谐波制造者。

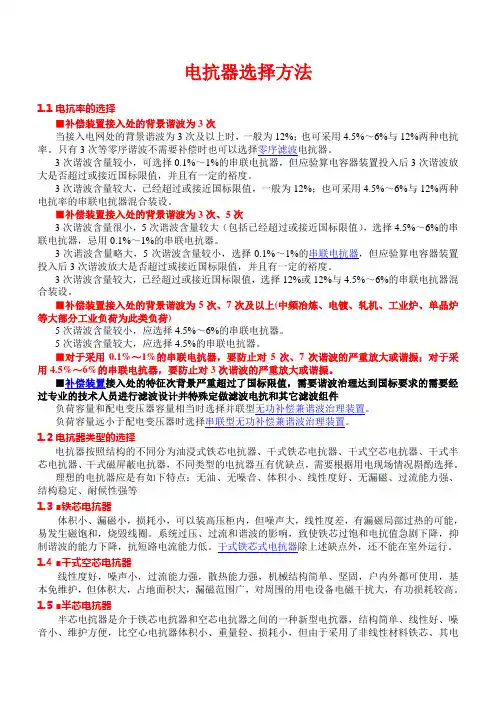

电抗器选择方法
电抗器选择方法1.1电抗率的选择■补偿装置接入处的背景谐波为3次当接入电网处的背景谐波为3次及以上时，一般为12%；也可采用4.5%～6%与12%两种电抗率。
只有3次等零序谐波不需要补偿时也可以选择零序滤波电抗器。
3次谐波含量较小，可选择0.1%～1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。
3次谐波含量较大，已经超过或接近国标限值，一般为12%；也可采用4.5%～6%与12%两种电抗率的串联电抗器混合装设。
■补偿装置接入处的背景谐波为3次、5次3次谐波含量很小，5次谐波含量较大（包括已经超过或接近国标限值），选择4.5%～6%的串联电抗器，忌用0.1%～1%的串联电抗器。
3次谐波含量略大，5次谐波含量较小，选择0.1%～1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。
3次谐波含量较大，已经超过或接近国标限值，选择12%或12%与4.5%～6%的串联电抗器混合装设。
■补偿装置接入处的背景谐波为5次、7次及以上(中频冶炼、电镀、轧机、工业炉、单晶炉等大部分工业负荷为此类负荷)5次谐波含量较小，应选择4.5%～6%的串联电抗器。
5次谐波含量较大，应选择4.5%的串联电抗器。
■对于采用0.1%～1%的串联电抗器，要防止对5次、7次谐波的严重放大或谐振；对于采用4.5%～6%的串联电抗器，要防止对3次谐波的严重放大或谐振。
■补偿装置接入处的特征次背景严重超过了国标限值，需要谐波治理达到国标要求的需要经过专业的技术人员进行滤波设计并特殊定做滤波电抗和其它滤波组件负荷容量和配电变压器容量相当时选择并联型无功补偿兼谐波治理装置。
负荷容量远小于配电变压器时选择串联型无功补偿兼谐波治理装置。
1.2电抗器类型的选择电抗器按照结构的不同分为油浸式铁芯电抗器、干式铁芯电抗器、干式空芯电抗器、干式半芯电抗器、干式磁屏蔽电抗器，不同类型的电抗器互有优缺点，需要根据用电现场情况斟酌选择。

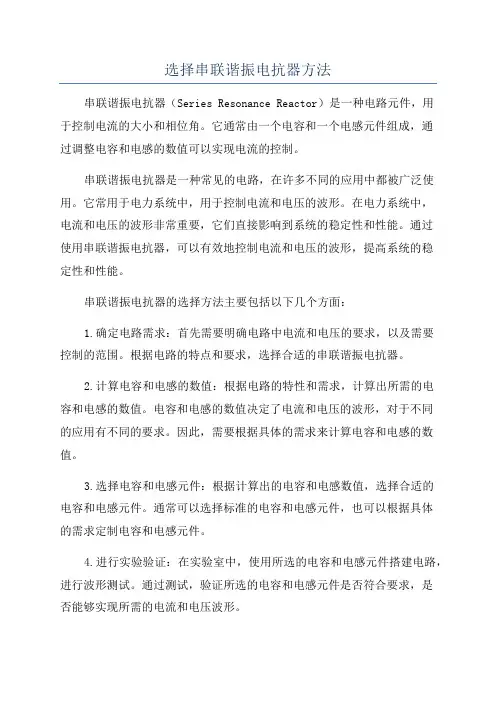

选择串联谐振电抗器方法
选择串联谐振电抗器方法串联谐振电抗器（Series Resonance Reactor）是一种电路元件，用于控制电流的大小和相位角。
它通常由一个电容和一个电感元件组成，通过调整电容和电感的数值可以实现电流的控制。
串联谐振电抗器是一种常见的电路，在许多不同的应用中都被广泛使用。
它常用于电力系统中，用于控制电流和电压的波形。
在电力系统中，电流和电压的波形非常重要，它们直接影响到系统的稳定性和性能。
通过使用串联谐振电抗器，可以有效地控制电流和电压的波形，提高系统的稳定性和性能。
串联谐振电抗器的选择方法主要包括以下几个方面：1.确定电路需求：首先需要明确电路中电流和电压的要求，以及需要控制的范围。
根据电路的特点和要求，选择合适的串联谐振电抗器。
2.计算电容和电感的数值：根据电路的特性和需求，计算出所需的电容和电感的数值。
电容和电感的数值决定了电流和电压的波形，对于不同的应用有不同的要求。
因此，需要根据具体的需求来计算电容和电感的数值。
3.选择电容和电感元件：根据计算出的电容和电感数值，选择合适的电容和电感元件。
通常可以选择标准的电容和电感元件，也可以根据具体的需求定制电容和电感元件。
4.进行实验验证：在实验室中，使用所选的电容和电感元件搭建电路，进行波形测试。
通过测试，验证所选的电容和电感元件是否符合要求，是否能够实现所需的电流和电压波形。
5.调整电容和电感数值：根据实验结果，调整电容和电感的数值。
有可能需要进行多次实验和调整，直到满足电路的要求。
6.进一步优化：根据实验结果，进一步优化电容和电感的数值。
通过调整电容和电感的数值，可以进一步改进电路的性能和稳定性。
总之，选择串联谐振电抗器的方法包括确定电路需求、计算电容和电感的数值、选择电容和电感元件、实验验证、调整电容和电感的数值以及进一步优化。
通过这些步骤，可以选择合适的串联谐振电抗器，实现电流和电压的控制。
串联谐振试验如何选配电抗器
一、客户需求近期接到客户来电，需要一套交流耐压试验方案，客户提供需求如下表：交流耐压试验试验对象试验电压（kV）试验时间（min）10kV/300mm2电缆4.5km22535kV/300mm2电缆1.8km526035kV电压等级开关柜951110kV/300mm2电缆1km12860110kV/50MVA主变全绝缘1601110kV电压等级开关等变电气设备2651看到这个需求列表，我们第一想法这就是一套串联谐振试验方案，但如何选出所需的串联谐振配置呢？首先我们看到试验时间最长的为60分钟，电压需求最高是265千伏。
那这套串联谐振工作时间就是最低要求的为60分钟耐压电抗器和不低于265千伏的配置；知道了客户耐压时间需求和最高电圧，接下来就是要查询试验对象的电容量和计算最大电流？和如何配置电抗器节数？如何计算呢？这就要通过软件了，如右图1APP二、计算电容量根据试验对象，在右图2APP中查询试验电容量；1、10kV/300mm2电缆4.5km的交流耐压试验，电容量≤1.6897uF；2、35kV/300mm2电缆1.8km的交流耐压试验，电容量≤0.3501uF；3、110kV/300mm2电缆1km的交流耐压试验，电容量≤0.147uF；4、110kV/50MVA主变全绝缘的交流耐压试验电容量≤0.02uF试试试三、电抗器装置容量配置验证验证：1、10kV/300mm 2电缆4.5km 的交流耐压试验，电容量≤1.6897uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
得知电压为22kV,我们可以选择单节27kV 的电抗器，例如：54kVA/27kV/2A/60分/96H 的电抗器为例带入公式进行计算：因为试验电压为22kV，单节电抗器为27kV，所以要单节电压为27kV，电流2A，电感为96H；代入公式：电感特性为串联时相加、并联时相除，电感为（96÷5=19.2H），有互感可以忽略，电流为2A，再代入频率计算公式，频率为27.942，代入电流公式，计算电流为7.15A，需电抗器配置为6节并联。
串联谐振试验如何选配电抗器
串联谐振试验如何选配电抗器串联谐振是一种常用的谐振试验方法，用于测量电力系统中变压器等设备的整体等效电抗。
在进行串联谐振试验时，需要选配合适的电抗器，以保证试验的安全性和有效性。
本文将从选配电抗器的原则、电抗器的参数计算、选配方法等方面进行详细的介绍。
选配电抗器的原则1.应满足试验要求：选配的电抗器应能满足谐振试验的要求，包括试验的频率范围、试验电流值、试验电压等。
根据试验需求确定电抗器的容量。
2.提供合适的谐振频率：串联谐振试验要求电抗器和待测设备在谐振频率处形成振荡，因此选配的电抗器应能提供合适的谐振频率。
需要注意的是，谐振频率一般情况下应远大于电力系统的工频，以避免对系统稳定性产生不利影响。
3.电压和电流波形不失真：选配的电抗器应能提供波形准确的电流和电压，以保证试验结果的准确性。
电抗器的参数计算在选配电抗器之前，需要对待测设备和谐振电路进行参数计算，确定谐振频率和谐振电阻。
1.谐振频率计算：谐振频率通常通过待测设备的电容和电感参数计算得到。
例如，变压器谐振频率的计算公式为：ω=1/√(LC)，其中ω为谐振频率，L为变压器的等效电感，C为变压器的等效电容。
2.谐振电阻计算：谐振电路中串联谐振电抗器的电阻需要根据谐振谐振电抗器的Q值计算得到。
一般来说，谐振电路的Q值为10-20，电阻的计算公式为：R=ωL/Q，其中R为谐振电路电阻，ω为谐振频率，L为电感，Q为电路的Q值。
根据电路的Q值计算得到的电阻值即为选配电抗器时需要满足的电阻范围。
选配方法1.根据电抗器的容量选择：根据试验要求确定电抗器的试验电流值和电压值，从而确定所选电抗器的容量。
一般来说，选配的电抗器容量应大于或等于待测设备的容量。
2.根据谐振电路参数选择：根据上述电抗器的参数计算方法，计算得到谐振频率和谐振电阻，在相应的范围内选择符合要求的电抗器。
3.确定电抗器的连接方式：串联谐振试验可以采用星形接法或三角形接法。
根据试验设备的电压级别和电抗器的参数，选择合适的接法。
并联电容器组串联电抗器选择的三大技术原则
置 的 前提 条 件是 电容 器组 数 较 多 ． 其 目的是 节 省投 资和 减 少电 （ １ ） 当 电网 中谐 波含 量较 少 ， 运行 中可 不考虑 时 ， 装 设 电抗 器 抗 器 自身消耗 的 容性 无 功 （ 相 对 于全部 采 用 ｌ ２ ％的 电抗 器 ） 。 的 目的仅 为限制 电容 器组投 入 时的合 闸涌流 ． 此 时电抗 率 可选得 应 当说 明 。 在 一 个 变 电站 中 。 原 则 上 可按 上 述 方 案进 行 电 比较 小 ， 一般为 ｎ １ ～ ｌ ％； 在 计 及 回路 连接 线 的 电 感（ 可按 ｌ ｍＨ ／ ｍ 抗 率 选择 配 置 。但 是 ， 在 对 一 个 局 部 电 网进 行 谐 波 控 制 时 。 要 考虑 ） 影响后 ， 宜结 合 回路 连接 的导 线长短 一 并考 虑 ． 确 定按 上 限 在 技 术 经 济 上对 电抗 率 进 行 优 化 配 置 ．却是 一 个 复 杂 的 系统
电 力 电 容 器 和 与 之 配 套 的 串联 电抗 器 在 电力 系统 中的 无
功 补 偿 降 低 线 损 、 限 制 合 闸 涌 流 与 抑 制 高次 谐 波 方 面 的 作 用 已被 国 内外 运行 实践 所证 实 。 在 并联 电 容 器 组 所接 入 母 线 处
ቤተ መጻሕፍቲ ባይዱ
的谐波“ 污 染” 暂 未得 到根 本 治 理之 前 ． 如 果 不采 取 必要 的 、 有 电 抗 器较 多 ， 国 际上 也 通 常 采 用 。 选择 配置 ６ ％的 电抗 器抑 制 效的措施 ． 将 会 对 某 些特 定频 次 的谐 波 产 生一 定 程 度 放 大 ． 对 ５次谐 波 效 果 较好 ， 但 有 明显 的放 大 ３次谐 波 的特 点 。 它 的谐
高压串联电抗器参数
高压串联电抗器参数高压串联电抗器是电力系统中常用的设备，用于控制电流和电压的波动，保护电力设备的正常运行。
它由电感线圈和电容器串联组成，通过改变电感线圈的感应电流和电容器的电压来实现对电流和电压的调节。
高压串联电抗器的参数有很多，包括电感线圈的电感系数、电容器的电容量、电感线圈和电容器的串联电阻等。
电感线圈的电感系数是指电感线圈对电流变化的敏感程度。
电感系数越大，电感线圈对电流的阻抗越大，电流变化越小；电感系数越小，电感线圈对电流的阻抗越小，电流变化越大。
电容器的电容量是指电容器存储电荷的能力。
电容量越大，电容器对电压的反应越迟缓；电容量越小，电容器对电压的反应越迅速。
电感线圈和电容器的串联电阻是指串联电抗器对电流和电压的衰减程度。
串联电阻越大，电流和电压的衰减越大；串联电阻越小，电流和电压的衰减越小。
高压串联电抗器的参数选择需要根据具体的电力系统需求和设备特点来确定。
一般来说，为了保护电力设备的正常运行，电感系数应选择适中的值，既能满足电流的稳定性要求，又能避免电流的过大或过小对设备造成损害。
电容量的选择则要根据电压的波动情况来确定，以保证电压的稳定性。
而串联电阻的选择则需要考虑电流和电压的衰减程度，以避免电流和电压的波动对系统的影响。
高压串联电抗器的参数选择是一个复杂的过程，需要综合考虑各种因素，如电力系统的负载情况、电力设备的特性、电压的稳定性要求等。
只有选择合适的参数，才能确保电力系统的正常运行，提高电力设备的使用寿命，保障供电的可靠性。
高压串联电抗器的参数选择是一个关键的技术问题，需要根据具体情况进行综合考虑和合理选择。
只有选择合适的参数，才能保证电力系统的稳定运行，提高设备的可靠性和使用寿命。
通过合理选择高压串联电抗器的参数，可以有效地控制电流和电压的波动，保护电力设备的正常运行，为电力系统的稳定供电提供良好的保障。
电抗器规范
电抗器规范第一章总则第1.0.1条并联电容器用串联电抗器（以下简称电抗器）的设计选择必须执行国家的技术经济政策，并应根据安装地点的电网条件、谐波水平、自然环境等，合理地选择其技术参数；做到安全可靠、经济合理。
第1.0.2条本标准适用于变电所和配电所中新建或扩建的6～63KV并联电容器装置中电抗器的设计选择。
第1.0.3条本标准所指电抗器是串联于高压并联电容器回路中的电抗器，该电抗器用于限制合闸涌流，减轻电网电压波形畸变和防止发生系统谐波谐振。
第1.0.4条电抗器的设计选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二章环境条件第2.0.1条电抗器的基本使用条件：一、安装场所：户外或户内；二、环境温度：－40℃～+40℃；－25℃～+45℃；三、海拔：不超过1000m；四、相对湿度：对于户内电抗器月平均相对湿度不超过90%，日平均不超过95%；五、地震裂度：设计地震基本裂度为8度；即水平加速度0.3g，垂直加速度0.15g；六、户外式最大风速为35m/s；七、电抗器的外绝缘泄漏比距不应小于2.5cm/KV。
对于重污秽地区可以取3.5cm/KV。
第2.0.2条选用电抗器时，应按当地环境条件校核，当环境条件超出其基本使用条件时，应通过技术经济比较分别采取下列措施：一、向制造厂提出补充要求，制造符合当地环境条件的产品；二、在设计中采取相应的防护措施，如采用户内布置、水冲洗、减震装置等。
第三章技术参数选择第一节电抗率的选择第3.1.1条电抗率的选择，应使装置接入处n次谐波电压含量和电容器上n次谐波电压值均不超过有关标准规定的限值。
第3.1.2条当仅需要限制合闸涌流时，宜选用电抗率为0.1%～1%的电抗器。
第3.1.3条为抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。
第3.1.4条在电力系统谐波电压较大时，应由非线性用电设备所属单位负责采取限制谐波的措施，在采用交流滤波电容器装置时，电抗器应按滤波电抗器的要求选择。
电抗器与电容器匹配问题
将电抗器与电容器串联构成去谐系统可以避免这些谐振现象。
去谐系统的自振频率介于最低的谐波频率和基波频率之间，对于高于去谐系统自振频率的谐波而言，去谐系统表现为感性，避免了谐振；对于50Hz的基波频率而言，它呈容性，因而无功功率可以得到补偿。
此串联电抗器不但能抑制合闸时的瞬时涌流，而且可抑制、吸收谐波电流，具有滤波作用，大大提高了电网的运行安全性。
然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。
由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。
电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。
所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。
虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。
下面总结电容器串联电抗器时，电抗率选择的一般规律。
1.电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。
（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或%~6%串联电抗器混合装设。
2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择%~6%的串联电抗器，尽量不使用%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。
电抗器选择标准
并联电容器用串联电抗器设计选择标准发布日期：2010-5-11 (阅398次)所属频道: 电网关键词: 输入输出电抗器谐波电抗器直流电抗器第一章总则第1.0.1条并联电容器用串联电抗器（以下简称电抗器）的设计选择必须执行国家的技术经济政策，并应根据安装地点的电网条件、谐波水平、自然环境等，合理地选择其技术参数，做到安全可靠、经济合理。
第1.0.2条本标准适用于变电所和配电所中新建或扩建的6～63KV并联电容器装置中电抗器的设计选择。
第1.0.3条本标准所指电抗器是串联于高压并联电容器回路中的电抗器，该电抗器用于限制合闸涌流，减轻电网电压波形畸变和防止发生系统谐波谐振。
第1.0.4条电抗器的设计选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二章环境条件第2.0.1条电抗器的基本使用条件：一、安装场所：户外或户内；二、环境温度：－40℃～+40℃；－25℃～+45℃；三、海拔：不超过1000m；四、相对湿度：对于户内电抗器月平均相对湿度不超过90%，日平均不超过95%；五、地震裂度：设计地震基本裂度为8度；即水平加速度0.3g，垂直加速度0.15g；六、户外式最大风速为35m/s；七、电抗器的外绝缘泄漏比距不应小于2.5cm/KV。
对于重污秽地区可以取3.5cm/KV。
第2.0.2条选用电抗器时，应按当地环境条件校核，当环境条件超出其基本使用条件时，应通过技术经济比较分别采取下列措施：一、向制造厂提出补充要求，制造符合当地环境条件的产品；二、在设计中采取相应的防护措施，如采用户内布置、水冲洗、减震装置等。
第三章技术参数选择第一节电抗率的选择第3.1.1条电抗率的选择，应使装置接入处n次谐波电压含量和电容器上n次谐波电压值均不超过有关标准规定的限值。
第3.1.2条当仅需要限制合闸涌流时，宜选用电抗率为4.5%～6%的电抗器。
第3.1.3条为抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。
串联电抗器电抗率选择的一般原则
串联电抗率选择的一般原则一、电容器装置接入处的背景谐波为3次1． 3次谐波含量较小，可选择%1~%1.0的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。
2． 3次谐波含量较大，已经超过或接近国标限值，选择%12或%12与%6~%5.4的串联电抗器混合装设。
二、电容器装置接入处的背景谐波为3次、5次1. 3次谐波含量很小，5次谐波含量较大（包括已经超过或接近国标限值），选择%6~%5.4的串联电抗器，忌用%1~%1.0的串联电抗器。
2. 3次谐波含量略大，5次谐波含量较小，选择%1~%1.0的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。
3. 3次谐波含量较大，已经超过或接近国标限值，选择%12或%12与%6~%5.4的串联电抗器混合装设。
三、电容器装置接入处的背景谐波为5次及以上1. 5次谐波含量较小，应选择%6~%5.4的串联电抗器。
2. 5次谐波含量较大，应选择%5.4的串联电抗器。
3. 对于采用%1~%1.0的串联电抗器，要防止对5次、7次谐波的严重放大或谐振；对于采用%6~%5.4的串联电抗器，要防止对3次谐波的严重放大或谐振。
4. 电容器回路的谐波阻抗特征：)n1nk (X Z 1C -⨯=其中n ：谐波次数；k ：电抗率。
(1) 0n 1nk >-时，即2n1k >，电容器流入谐波小； (2) 0n 1nk =-时，即2n 1k =，电容器滤波，串联谐振； (3) 1c 1s 2X X n 1k -=时，电路发生并联谐振，应避免，其中：1S X 电源系统基波阻抗。
(4) 3次谐波时，%11时，串联谐振，起滤波作用；%5.10时，并联谐振，应避免。
(5) 5次谐波时，%4时，串联谐振；%5.3时，并联谐振。
(6) 7次谐波时，%2时，串联谐振；%5.1时，并联谐振。
(7) 含有谐波源和电力电容器的回路的电力系统，发生n 次谐波串联谐振条件是2n 1k =；不发生n 次谐波放大的条件是2n1k >。
电抗器选择
在高低压无功补偿装置中，一般都装有串联电抗器，它的作用主要有两点：1）限制合闸涌流，使其不超过20倍；2）抑制供电系统的高次谐波，用来保护电容器。
因此，电抗器在无功补偿装置中的作用非常重要。
然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。
由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。
精品文档，超值下载电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。
所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。
虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。
下面总结电容器串联电抗器时，电抗率选择的一般规律。
1，电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。
（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。
2，电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。
