无功补偿电抗器的性能与作用
电抗器工作原理

电抗器工作原理一、概述电抗器是一种用于电力系统中的无功补偿设备,主要用来控制电流和电压的波动,改善电力系统的功率因数和稳定性。
本文将详细介绍电抗器的工作原理及其在电力系统中的应用。
二、电抗器的工作原理1. 电抗器的组成电抗器由线圈和铁芯组成。
线圈通常由绝缘电线缠绕而成,而铁芯则用于增强电磁感应效果。
2. 电抗器的工作原理当电抗器接入电力系统时,通过电源提供的交流电,电流将通过线圈流过。
由于线圈中的电流是变化的,根据法拉第电磁感应定律,线圈中会产生变化的磁场。
这个变化的磁场将与铁芯相互作用,进而产生感应电动势。
根据楞次定律,这个感应电动势将产生一个反向的电流,这个反向电流与线圈中的电流相抵消,从而减小了系统中的总电流。
3. 电抗器的作用电抗器主要用于控制电流和电压的波动,具体作用如下:- 电抗器可以减小电力系统中的电流波动,从而减少能源的损耗。
- 电抗器可以降低电力系统的功率因数,提高系统的功率因数。
- 电抗器可以改善电力系统的稳定性,减少电力系统中的电压波动。
三、电抗器在电力系统中的应用1. 电抗器在输电路线中的应用在长距离的输电路线中,由于电流的传输会导致电压的降低,因此需要使用电抗器来补偿电压的损失,保持电力系统的稳定性。
2. 电抗器在电力变压器中的应用电力变压器是电力系统中常用的设备,通过变压器可以将高电压的电能转换为低电压的电能。
在变压器中,电抗器可以用来补偿变压器的感性电流,从而提高变压器的效率和稳定性。
3. 电抗器在电力电容器中的应用电力电容器是一种用于储存电能的设备,它可以将电能储存起来,并在需要时释放出来。
在电力电容器中,电抗器可以用来补偿电容器的容性电流,从而提高电容器的效率和稳定性。
四、总结电抗器是电力系统中的重要设备,通过控制电流和电压的波动,改善电力系统的功率因数和稳定性。
本文详细介绍了电抗器的工作原理及其在电力系统中的应用。
电抗器的工作原理是通过线圈中的变化电流产生变化磁场,进而与铁芯相互作用,减小系统中的总电流。

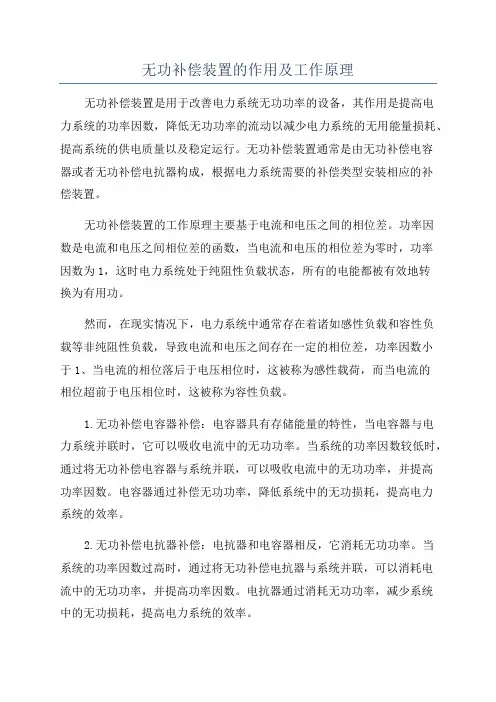

无功补偿装置的作用及工作原理

无功补偿装置的作用及工作原理无功补偿装置是用于改善电力系统无功功率的设备,其作用是提高电力系统的功率因数,降低无功功率的流动以减少电力系统的无用能量损耗、提高系统的供电质量以及稳定运行。
无功补偿装置通常是由无功补偿电容器或者无功补偿电抗器构成,根据电力系统需要的补偿类型安装相应的补偿装置。
无功补偿装置的工作原理主要基于电流和电压之间的相位差。
功率因数是电流和电压之间相位差的函数,当电流和电压的相位差为零时,功率因数为1,这时电力系统处于纯阻性负载状态,所有的电能都被有效地转换为有用功。
然而,在现实情况下,电力系统中通常存在着诸如感性负载和容性负载等非纯阻性负载,导致电流和电压之间存在一定的相位差,功率因数小于1、当电流的相位落后于电压相位时,这被称为感性载荷,而当电流的相位超前于电压相位时,这被称为容性负载。
1.无功补偿电容器补偿:电容器具有存储能量的特性,当电容器与电力系统并联时,它可以吸收电流中的无功功率。
当系统的功率因数较低时,通过将无功补偿电容器与系统并联,可以吸收电流中的无功功率,并提高功率因数。
电容器通过补偿无功功率,降低系统中的无功损耗,提高电力系统的效率。
2.无功补偿电抗器补偿:电抗器和电容器相反,它消耗无功功率。
当系统的功率因数过高时,通过将无功补偿电抗器与系统并联,可以消耗电流中的无功功率,并提高功率因数。
电抗器通过消耗无功功率,减少系统中的无功损耗,提高电力系统的效率。
无功补偿装置通常使用自动补偿装置来监测系统的功率因数,并根据实际需求控制补偿装置的投入和退出。
当系统的功率因数较低时,自动补偿装置会投入补偿电容器来提高功率因数;当系统的功率因数较高时,自动补偿装置会退出补偿电容器,防止系统过补偿,从而实现自动无功补偿。
总而言之,无功补偿装置通过调整电流和电压之间的相位差来提高功率因数,降低系统的无功功率流动,减少无用能量损耗,并保证电力系统的稳定运行。
无功补偿装置的应用可以提高电力系统的供电质量,减少系统的能耗,对于提高电力系统的效率和可靠性具有重要作用。
无功补偿的作用及原理

无功补偿的作用及原理无功补偿是一种通过补偿电网中无功功率的不足或过剩,使其功率因数达到合理水平的技术手段。
它对于提高电网的稳定性、降低线路损耗、改善电压质量、减少电能浪费等方面起到了重要的作用。
以下将对无功补偿的作用及原理进行精辟的讲解。
无功功率是电能输送过程中所需产生的无用功率,它并不参与实际的能量转换,却负有维持电网稳定运行的重要责任。
在电能输送过程中,电流通过导线时会产生磁场,如同一辆旋转的飞轮,磁场带着电流做匀速旋转,进而造成无功功率。
显然,无功功率的存在造成了电网能量的浪费,同时也导致了电压下降、电网稳定性降低、线路损耗增加等问题。
无功补偿通过引入一定的无功电力,在电网中达到无功功率平衡,使得功率因数接近1,从而改善不平衡状态。
它主要分为容性无功补偿和感性无功补偿两种方式,其原理如下:1.容性无功补偿:容性无功补偿是通过连接并行电容器来补偿电感性负载产生的感性无功功率。
电容器的特性使其能够存储和释放电能,在电压的周期性变化过程中,通过释放存储的能量来抵消电网中的感性无功功率,从而实现功率因数的提高。
容性无功补偿主要应用于感性负载较大的场合,如电动机和变压器等,能够有效地降低电网的无功功率。
2.感性无功补偿:感性无功补偿是通过连接串联电抗器来补偿负载产生的容性无功功率。
电抗器具有阻碍电流变化的作用,当电压周期性变化时,电抗器会吸收部分电能用于克服负载的容性无功功率,从而实现功率因数的提高。
感性无功补偿主要应用于容性负载较大的场合,如电力电子装置和电动机等。
1.提高电网的稳定性:无功补偿能够抑制电网中的无功功率波动,保持电压稳定,提高电网的供电质量和可靠性。
尤其在大型电力系统中,通过无功补偿可以减小系统的稳定边界,提高系统的稳定裕度。
2.降低线路损耗:电网中存在一定的输电线路电阻和电感,由于电流通过线路时会产生电阻损耗和感性无功功率,导致线路的传输能力下降和电能损耗增加。
通过无功补偿可以减小线路中的无功功率,降低线路损耗。

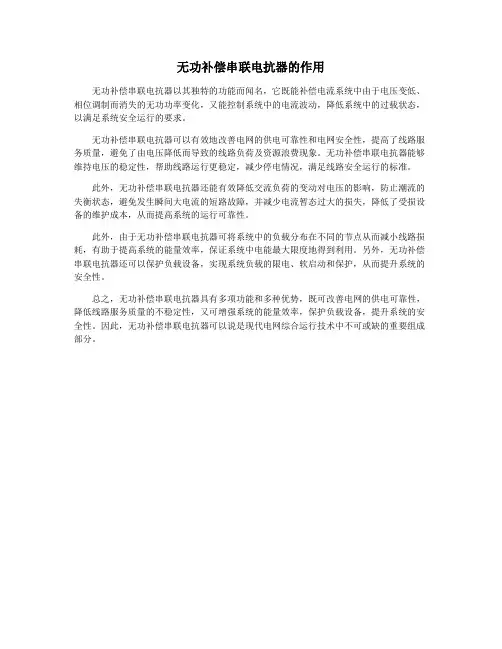

无功补偿串联电抗器的作用

无功补偿串联电抗器的作用
无功补偿串联电抗器以其独特的功能而闻名,它既能补偿电流系统中由于电压变低、相位调制而消失的无功功率变化,又能控制系统中的电流波动,降低系统中的过载状态,以满足系统安全运行的要求。
无功补偿串联电抗器可以有效地改善电网的供电可靠性和电网安全性,提高了线路服务质量,避免了由电压降低而导致的线路负荷及资源浪费现象。
无功补偿串联电抗器能够维持电压的稳定性,帮助线路运行更稳定,减少停电情况,满足线路安全运行的标准。
此外,无功补偿串联电抗器还能有效降低交流负荷的变动对电压的影响,防止潮流的失衡状态,避免发生瞬间大电流的短路故障,并减少电流暂态过大的损失,降低了受损设备的维护成本,从而提高系统的运行可靠性。
此外,由于无功补偿串联电抗器可将系统中的负载分布在不同的节点从而减小线路损耗,有助于提高系统的能量效率,保证系统中电能最大限度地得到利用。
另外,无功补偿串联电抗器还可以保护负载设备,实现系统负载的限电、软启动和保护,从而提升系统的安全性。
总之,无功补偿串联电抗器具有多项功能和多种优势,既可改善电网的供电可靠性,降低线路服务质量的不稳定性,又可增强系统的能量效率,保护负载设备,提升系统的安全性。
因此,无功补偿串联电抗器可以说是现代电网综合运行技术中不可或缺的重要组成部分。
电抗器的工作原理

电抗器的工作原理电抗器是一种用于电力系统中的无功补偿设备,它通过改变电流和电压之间的相位差来实现对电力系统的无功功率的调节。
电抗器主要由电感器和电容器组成,通过调节电感器和电容器的连接方式和参数,可以实现对电力系统的无功功率的控制和调节。
电抗器的工作原理可以通过以下几个方面来解释:1. 电感器的作用:电感器是电抗器中的主要元件之一,它的作用是通过电感作用来储存和释放电能。
当电感器接入电力系统时,它会吸收电流的能量并将其储存起来,当电流方向发生变化时,电感器会释放储存的能量,从而实现对电流的相位差的调节。
2. 电容器的作用:电容器是电抗器中的另一个主要元件,它的作用是通过电容作用来储存和释放电能。
当电容器接入电力系统时,它会吸收电压的能量并将其储存起来,当电压方向发生变化时,电容器会释放储存的能量,从而实现对电压的相位差的调节。
3. 电感器和电容器的连接方式:电抗器中的电感器和电容器可以通过不同的连接方式来实现对无功功率的控制。
常见的连接方式包括串联连接和并联连接。
在串联连接时,电感器和电容器的电流是相同的,通过调节电感器和电容器的参数,可以实现对电流相位差的调节;在并联连接时,电感器和电容器的电压是相同的,通过调节电感器和电容器的参数,可以实现对电压相位差的调节。
4. 电抗器的调节方式:电抗器可以通过手动调节和自动调节两种方式来实现对无功功率的调节。
手动调节是指通过人工操作来调节电抗器的参数,例如调节电感器和电容器的连接方式和数值;自动调节是指通过自动控制系统来实现对电抗器的调节,例如根据电力系统的无功功率需求来自动调节电抗器的参数。
总结起来,电抗器通过调节电感器和电容器的连接方式和参数,实现对电力系统的无功功率的调节。
它可以通过改变电流和电压之间的相位差来实现对无功功率的控制,从而提高电力系统的功率因数和稳定电力系统的运行。
电抗器在电力系统中起到了重要的作用,它可以提高电力系统的效率和稳定性,减少能源的浪费,对于电力系统的运行和发展具有重要意义。
低压无功补偿中的电抗器

低压无功补偿的中的电抗器河北科技大学电气工程学院张刚工程实践中,人们对串于电容回路中的电抗器总存在一定的误区,现本人将对电抗器的总结汇总如下,希望对工程人员有所帮助。
电容柜所有电抗器包括限流型电抗器和滤波电抗器,限流型电抗器的电抗率较小,一般没有滤波作用。
其分类为:1)电抗率为0.1%~1%的限流电抗器,用于抑制电容器投切时产生的冲击电流和合闸涌流;2)电抗率为4.5%~7%的滤波电抗器,用地抑制5、7、9次及以上谐波;3)电抗率为12%~13%的滤波电抗器,用于抑制电网中3次及以上谐波。
1.限流电抗器电容柜中常用的限流电抗器为XD1型限流电抗器,它采用不饱和聚酯树脂浇注成型,其外形如下图所示:之所以人们用限流电抗器串在电容柜中,是因为其价格较低。
XD1限流电抗器的输入脚为X1和X2,串接在电容回路中就可。
XD1型限流电抗器的型号为:常用限流电抗器的技术参数为:2.滤波电抗器电容回路中串入滤波电抗器一是抑制涌流,二是滤除系统高次谐波。
但串入电抗器后也会带来一些其它问题,主要是:1)电容端电压升高,容易造成电容器烧毁。
设系统电压为U ,电容的容抗为1c X j Cω=,串抗的感抗为c X j L ω=,串入电抗后,电容上的电压'U 为:'1111c L c L cX U U U U X X X X =⋅=⋅=⋅---电抗率故,当采用6%的电抗器时,对于0.4kV 系统,电容电压将上升6.4%,达到0.426kV 。
2)电容的实际电流也相上升=⨯电容实际端电压电容实际电流电容额定电流电容额定端电压3)电容实际容量增大2=⎛⎫⨯ ⎪⎝⎭电容实际端电压电容实际容量电容额定容量电容额定端电压。
无功补偿对电力系统的电能质量改善效果

无功补偿对电力系统的电能质量改善效果无功补偿是电力系统中重要的电能质量改善技术之一。
通过引入无功补偿装置,可以有效地提高电力系统的稳定性和可靠性,减少功率因数的波动,并降低线路和设备的损耗。
本文将从理论与实践两方面分析无功补偿对电力系统的电能质量改善效果。
一、无功补偿的作用机理无功补偿是通过引入容性或感性负载来补偿电力系统中的无功功率,以降低功率因数,提高电能质量。
在电力系统中,无功功率的存在会导致电压波动、电流不平衡和谐波等问题,影响系统的稳定运行。
而无功补偿装置主要采用电容器或电抗器等元件,对电流和电压进行调节,消除无功功率,从而改善电能质量。
二、无功补偿对电力系统的电能质量改善效果1. 提高功率因数稳定性无功补偿装置能够补偿电力系统中的无功功率,使功率因数维持在一个较高的稳定值。
高功率因数能够提高电能传输效率,减少线路和设备的损耗,降低能源消耗。
同时,稳定的功率因数还能提高电网的稳定性,减少电压波动和电流谐波,减轻线路的损耗和电器设备的过热情况。
2. 改善电压调节能力无功补偿装置能够在电力系统中补偿无功功率,稳定电压水平,提高电压调节能力。
在电力系统负荷波动或突变时,无功补偿装置能够及时响应,补偿系统中产生的无功功率,使电压保持在合理的范围内。
这样可以避免电压过高或过低对电器设备的损坏,确保电力供应的稳定性和可靠性。
3. 减少电流谐波无功补偿装置通过引入电容器或电抗器,能够对电流进行调节,减少谐波的产生。
电力系统中的谐波会导致电压失真、设备故障,并对系统中的其他设备产生干扰。
通过无功补偿装置的使用,可以补偿谐波电流,减少系统中的谐波水平,保证电流的纯度,提高电网的电能质量。
4. 降低线路和设备的损耗无功补偿装置能够调整电流和电压的波动,减少功率因数的波动,从而降低线路和设备的损耗。
稳定的功率因数能够减少电流的损耗,降低线路的电阻损耗和变压器的铁损耗。
同时,减少电流谐波还能减少设备的谐波损耗,延长设备的使用寿命。
电抗器工作原理

电抗器工作原理电抗器是一种用于电力系统中的无功补偿设备,它的工作原理是通过改变电流的相位关系来调节电压和电流之间的功率因数。
电抗器主要由线圈和铁芯组成,线圈通常由绝缘导线绕制而成,而铁芯则由磁性材料制成。
当电抗器接入电力系统时,它会产生一种反抗电流变化的作用。
具体来说,当电压的正弦波达到峰值时,电抗器会通过电感作用储存能量,而当电压达到零点时,电抗器会释放储存的能量。
这样,电抗器就会在电压和电流之间产生90度的相位差,从而改变电流的相位关系。
通过调节电抗器的电感值,可以改变电流的相位差,进而调节电压和电流之间的功率因数。
当电抗器的电感值增大时,电流的相位差也会增大,功率因数则会减小。
反之,当电感值减小时,功率因数会增大。
电抗器的工作原理可以用以下公式来表示:功率因数 = 有功功率 / 视在功率其中,有功功率是指电流和电压的乘积的实部,而视在功率是指电流和电压的乘积的模值。
通过增加或减小电抗器的电感值,可以调节功率因数的大小。
电抗器的工作原理还可以通过阻抗的概念来解释。
阻抗是电流和电压之间的比值,它包括电阻和电抗两个部分。
电抗器的电抗部分由电感和电容构成,它们分别对应着电流的相位差。
通过调节电抗器的电感值,可以改变电抗器的阻抗大小,从而调节电流的相位差。
除了调节功率因数之外,电抗器还可以用于抑制电力系统中的谐波。
谐波是电力系统中频率不同于基波频率的电压和电流分量。
通过引入电抗器,可以改变电流和电压的相位关系,从而减小谐波的影响。
总之,电抗器是一种用于电力系统中的无功补偿设备,它通过改变电流的相位关系来调节电压和电流之间的功率因数。
电抗器的工作原理是通过调节电抗器的电感值来改变电流的相位差。
除了调节功率因数,电抗器还可以用于抑制电力系统中的谐波。
无功补偿的作用和原理

无功补偿的作用和原理无功补偿是电力系统中的一项重要技术,它对于改善电力质量、提高能效具有重要作用。
本文将介绍无功补偿的作用和原理。
一、无功补偿的作用1. 提高电力系统的功率因数无功补偿可以减少电力系统中的无功功率,提高功率因数。
功率因数是指有功功率与视在功率的比值,它反映了电力系统的有功功率和无功功率之间的协调程度。
功率因数接近1时,电力系统的能效较高,能够更好地满足用户对电力质量的要求。
2. 改善电力网络稳定性无功补偿可以消除电力系统中的无功电流,减小电力系统的无功损耗,提高电力系统的稳定性。
无功电流会导致电压的波动和失真,影响电力系统的正常运行。
通过补偿无功功率,可以降低电力线路的电压损失,改善电力网络的稳定性。
3. 提高电力系统的可靠性无功补偿可以提高电力系统的可靠性。
电力系统中的无功功率会导致电压降低和电压波动,可能引起电力设备的故障和损坏。
通过补偿无功功率,可以提高电力系统的电压稳定性,减少电力设备的故障率,提高电力系统的可靠性。
二、无功补偿的原理1. 电容补偿原理电容补偿主要通过连接并联的电容器来提供无功功率,对电力系统中的感性负载进行补偿。
电容器可以产生与感性负载相反的无功功率,从而使系统的功率因数得到提高。
电容补偿能够快速响应,适用于对瞬时无功补偿要求较高的场合。
2. 感应补偿原理感应补偿主要通过连接串联的感应电抗器来提供无功功率,对电力系统中的容性负载进行补偿。
感应电抗器可以产生与容性负载相反的无功功率,从而提高系统的功率因数。
感应补偿适用于对动态无功补偿要求较高的场合。
3. 谐波补偿原理谐波补偿主要针对电力系统中存在的谐波问题进行补偿。
谐波是电力系统中频率为基波频率整数倍的电压和电流成分,会导致电力系统中的电压波动和电流失真。
通过连接并联的谐波滤波器,可以减小谐波的影响,提高电力系统的质量。
总结起来,无功补偿的作用主要包括提高功率因数、改善电力网络稳定性和提高电力系统的可靠性。
无功补偿技术在电力系统中的重要性和作用

无功补偿技术在电力系统中的重要性和作用摘要:目前,无功补偿技术在电力系统中占有举足轻重的位置,有着重大的现实意义和价值,它使电力系统的运行达到了自动化。
因此,必须对无功补偿技术在实际应用中的应用进行了深入的探讨,以实现自动控制技术的减少,为电网的运行提供可靠的保证。
关键词:无功补偿技术;电力系统;重要性;作用1无功补偿技术在电力系统中的重要性和特点智能无功补偿技术在电力自动化领域中的应用,是通过对电力系统的功率参数、一体化操作流程进行优化,从而提高工程技术的应用水平。
因此在电力自动化方面,要建立一条高效的滤波通道,以减少谐波的不利影响,提高自动控制系统的容量,提高无功补偿的效率。
通过对电网结构的变化,分析了智能无功补偿的工作技术,确保电网的输出功率均衡,减小了输电线路的压力,电缆的负载,同时需要分析电网的无功补偿,优化配电设施的分配功能,并对线路中的负载进行反馈,实现了电容装置的可投切固定。
智能无功补偿技术在实际应用中,当电力设备或输电线路出现故障时,将会对其进行无功补偿。
原理:电力自动化系统中的无功补偿技术以均衡原理为主,其均衡原理包括:采用低压电容对低压无功负载进行补偿,高压电容对无功电压进行补偿;当电力设备承受了较大的负载和较多的移动,并进行了内部的无功计算,或者负载超过100kVar时,必须进行无功补偿,并引入了自动补偿。
无功补偿技术的特点:(1)获得电能的方法多种多样。
通过对现有的发电方式的分析,可以看出,电气的_i几要来源是发电机。
而无功补偿技术就不同了,它不仅来自发电机,还包括了调相机和静态无功补偿。
(2)电气供应区域的限制。
以无功补偿技术为基础的长距离传输,需要电网和接收端的电压相差很大,但目前的情况会造成电网有功损失,从而影响到电网的节能工作。
因此,在采用这种技术的电网中,尽量避免在实际操作中进行长距离地输电。
从目前的这个观点来看,这种技术的使用存在着地域上的局限性。
(3)对电压进行分散的控制。
无功补偿电抗率

无功补偿电抗率摘要:1.无功补偿电抗率的定义2.无功补偿电抗率的作用3.无功补偿电抗率的计算方法4.无功补偿电抗率在电力系统中的应用5.无功补偿电抗率的优化策略正文:无功补偿电抗率是电力系统中一个重要的参数,它对系统的稳定性和经济性有着重要影响。
本文将详细介绍无功补偿电抗率的定义、作用、计算方法以及在电力系统中的应用和优化策略。
首先,无功补偿电抗率是一个描述电力系统中感性无功补偿程度的参数。
感性无功补偿主要通过电容器和电抗器实现,其目的是为了调整系统的功率因数,提高系统的运行效率。
无功补偿电抗率定义为电抗器等效电抗与电容器等效电抗之比,通常用百分比表示。
其次,无功补偿电抗率的作用主要体现在以下几个方面:1) 提高电力系统的运行效率:通过无功补偿,可以降低系统的线损,提高电能质量,从而提高电力系统的运行效率。
2) 改善电力系统的稳定性:合理的无功补偿可以有效地抑制系统振荡,提高系统稳定性。
3) 促进可再生能源的发展:无功补偿可以降低可再生能源(如风电、光伏等)接入电力系统后的电压波动,提高电力系统的运行稳定性。
接下来,我们来探讨无功补偿电抗率的计算方法。
根据电力系统的实际情况,无功补偿电抗率的计算方法有多种,其中最常用的是静态等效法。
静态等效法的计算步骤如下:1) 计算电容器和电抗器的等效电抗;2) 计算无功补偿电抗率。
在电力系统中的应用方面,无功补偿电抗率在电力系统的规划、设计、运行等各个环节都有重要作用。
例如,在电力系统规划阶段,需要根据无功补偿电抗率确定无功补偿设备的配置;在电力系统运行阶段,需要根据无功补偿电抗率对无功补偿设备进行调节,以保证系统的稳定运行。
最后,我们来探讨无功补偿电抗率的优化策略。
优化无功补偿电抗率的主要目的是提高电力系统的运行效率和稳定性,降低系统成本。
优化策略主要包括以下几个方面:1) 优化无功补偿设备的配置:根据电力系统的实际情况,合理配置无功补偿设备,以达到最佳的无功补偿效果。
电抗器工作原理

电抗器工作原理电抗器是一种被动无功补偿设备,它的工作原理是利用电感和电容的作用来实现对电力系统中无功功率的补偿。
在电力系统中,无功功率是指由于电路中的电感和电容元件而产生的交流电能的来回转换,它并不做功,但却对电力系统的稳定性和效率产生重要影响。
因此,电抗器的作用就显得尤为重要。
电抗器主要分为电感电抗器和电容电抗器两种类型,它们分别通过电感和电容来实现对无功功率的补偿。
电感电抗器是利用线圈的电感作用来吸收或者释放无功功率,而电容电抗器则是利用电容的电容作用来实现相同的功能。
这两种电抗器可以根据电力系统的需要进行灵活配置,以实现对无功功率的精确调节。
在电力系统中,电抗器主要起到两个作用,一是提高电力系统的稳定性,二是提高电力系统的效率。
首先,电抗器可以通过吸收或者释放无功功率来平衡电力系统中的无功功率,从而提高系统的稳定性,减少电压波动和电流波动,保证电力系统的正常运行。
其次,电抗器可以减少电力系统中的无功功率流动,降低线路损耗,提高输电效率,节约电力资源。
除此之外,电抗器还可以在电力系统中起到滤波的作用。
在电力系统中,由于各种非线性负载和谐波源的存在,会导致电力系统中出现谐波电流和谐波电压,影响电力系统的正常运行。
而电抗器可以通过对谐波电流和谐波电压的消除,起到滤波的作用,保证电力系统中的电压和电流波形符合正弦波,提高电力系统的质量。
总的来说,电抗器作为电力系统中的重要设备,通过利用电感和电容的作用来实现对无功功率的补偿,提高了电力系统的稳定性和效率,同时还可以起到滤波的作用。
因此,电抗器在电力系统中具有非常重要的地位和作用,对于提高电力系统的质量和效益有着重要的意义。
无功补偿的作用和原理

无功补偿的作用和原理
无功补偿是一种用来优化电力系统的电能质量的措施。
它是指在电力系统中,通过调节电容器和电抗器等无功补偿装置的接入、退出,改善电力系统中偏低、偏高、负载变化引起的无功功率不平衡,以提高电力系统的功率因数和电能质量,并减少断电率和损失。
无功补偿的主要作用在于:
1. 提高电力系统的功率因数。
通过无功补偿,可以调整电力系统中有功、无功功率的比例,降低无功功率,提高功率因数,从而提高电能使用效率。
2. 缩短电力系统的传输距离。
电力系统传输距离越长,电能损失越大,无功补偿可以减少无功功率的消耗,从而缩短传输距离,减少电能损失。
3. 优化电力系统的电能质量。
通过增加无功补偿装置,可以降低电压波动和电流谐波,改善电力系统的电能质量,提高电缆的电气性能。
无功补偿的原理是通过调整无功功率的大小和相位,以
达到动态稳定、能量平衡的目的,使系统能够更有效、可靠地运行。
电力系统中,电功率有功和无功两部分组成。
有功功率被用于实际的电能传输与转换,而无功功率则仅用于产生磁场,用来保证电压、电流之间的相位关系。
因此,当电力系统中出现无功功率不平衡时,就会导致电压波动、能量浪费,甚至对电力设备产生损坏和影响电能质量。
无功补偿通过接入电容器和电抗器等装置,来调整系统中的无功功率,使得系统无功功率平衡和稳定,从而达到优化电力系统电能质量、提高电能使用效率的目的。
无功补偿电抗率

无功补偿电抗率无功补偿电抗率是指电力系统中用于补偿无功功率的电抗器的性能指标。
它是衡量电抗器对无功功率的补偿能力的重要参数。
在电力系统中,无功功率是一种不能直接转化为有用功率的电能,但却对系统运行和稳定性有着重要影响的因素。
因此,通过合理地配置和控制电抗器,可以有效地改善系统的无功功率问题。
无功补偿电抗率是指在给定频率下,电抗器对无功功率的补偿能力与其额定容量之比。
它反映了电抗器对系统无功负荷的响应速度和稳定性。
一般来说,无功补偿电抗率越高,表示该电抗器对无功负荷的响应速度越快,补偿效果越好。
在实际应用中,选择合适的无功补偿电抗率非常重要。
如果选择过低的电抗率,则可能导致系统中存在较大的无功负荷,并且响应速度较慢,不能及时有效地进行补偿。
这将导致系统中出现过多的无效能耗,并可能引发一系列问题,如降低电压质量、增加线路损耗、降低系统稳定性等。
相反,如果选择过高的无功补偿电抗率,则可能导致电抗器的容量过大,造成资源浪费。
此外,过高的电抗率还可能引起系统谐波问题,对系统的稳定性和可靠性产生不利影响。
因此,在实际应用中,需要根据具体的系统负荷情况和无功功率需求来选择合适的无功补偿电抗率。
一般来说,对于大型工业企业和电力系统来说,无功补偿电抗率应该较高,以确保系统能够快速、稳定地进行无功功率补偿。
而对于一般家庭和小型商业用户来说,则可以选择较低的无功补偿电抗率。
总之,无功补偿电抗率是衡量电力系统中用于补偿无功功率的电抗器性能的重要指标。
合理选择适当的无功补偿电抗率可以有效地改善系统的无功负荷问题,并提高系统运行和稳定性。
因此,在实际应用中需要根据具体情况进行合理配置和控制。
无功补偿的作用和原理

无功补偿的作用和原理无功补偿是电力系统中的一项重要技术,它的作用是提高电力系统的功率因数,稳定电压,并减少无功功率的损失。
本文将从无功补偿的作用和原理两个方面进行探讨。
一、无功补偿的作用1. 提高功率因数:功率因数是衡量电力系统效率的重要指标,当功率因数低于0.95时,电力系统的能量利用率会显著下降。
无功补偿可以通过引入合适的电容器或电抗器来提高功率因数,减少系统中的无功功率,从而提高电力系统的能效。
2. 稳定电压:电力系统中的无功功率流动会导致电压波动,从而引发电力设备的故障和损坏。
无功补偿可以通过补偿无功功率,稳定电压,提高电力系统的稳定性和可靠性。
3. 减少无功功率损耗:无功功率的存在会引发电力系统中的损耗,特别是在输电线路和变压器中,无功功率的损耗占比较大。
通过采用无功补偿技术,可以减少无功功率的损耗,提高电力系统的效益。
二、无功补偿的原理无功补偿的原理主要涉及到两个方面:电容器的无功功率补偿和电抗器的无功功率补偿。
1. 电容器的无功功率补偿:电容器可以储存电能并在需要时释放,通过控制电容器的充电和放电状态来实现无功功率的补偿。
当电压上升时,电容器处于充电状态,吸收电力系统中的无功功率;当电压下降时,电容器处于放电状态,释放储存的能量,补偿电力系统中的无功功率。
2. 电抗器的无功功率补偿:电抗器是一种能够产生感抗性阻力的电器元件,通过引入电抗器来补偿电力系统中的无功功率。
当电流流过电抗器时,会产生电感作用,使得电抗器吸收无功功率。
通过合理选择电抗器的参数,可以实现无功功率的补偿。
在实际应用中,常常会将电容器和电抗器组合起来进行无功功率的补偿。
这种组合称为补偿装置或无功补偿装置,通过调节补偿装置的工作状态,实现无功功率的补偿和电力系统的稳定运行。
总结:无功补偿技术在现代电力系统中具有重要的应用价值,它可以提高电力系统的能效和稳定性,降低无功功率的损耗。
无功补偿的原理主要涉及电容器和电抗器的补偿机制,通过合理调节补偿装置的工作状态,实现无功功率的补偿。
无功补偿的作用和原理

无功补偿的作用和原理无功补偿是电力系统中的一项重要措施,其主要作用是改善电力系统的功率因数,提高电网的稳定性和效率。
本文将介绍无功补偿的作用和原理,并探讨其在电力系统中的应用。
一、无功补偿的作用无功补偿主要通过调节电压和电流的相位差来实现,它的作用主要有以下几个方面:1. 改善功率因数:无功补偿可以将电力系统中的被动无功功率转变为有功功率,从而提高功率因数。
功率因数是衡量电力系统能效的重要指标,通过无功补偿可以使功率因数接近1,减少无功损耗,提高电网的能效。
2. 提高电网的稳定性:在电力系统中,大量的无功负荷会导致电压的波动,甚至引发电网的不稳定,无功补偿可以通过调整电压和电流的相位差,提高电网的稳定性。
尤其是在电力负荷变化较大的情况下,无功补偿能够有效地维持电网的电压水平,保持供电质量的稳定。
3. 提高输电效率:电力系统中,电流在输送过程中会产生一定的无功损耗,无功补偿可以减少这些无功损耗,提高电能的有效输送效率。
通过合理的无功补偿措施,可以降低输电线路的损耗以及输电损耗带来的电力资源浪费。
二、无功补偿的原理无功补偿的原理主要包括静态无功补偿和动态无功补偿两个方面。
1. 静态无功补偿静态无功补偿主要通过并联连接电容器和电抗器来实现。
电容器可以在电压低谷时释放无功功率,而电抗器则可以在电压高峰时吸收无功功率,实现系统的无功平衡。
静态无功补偿可以根据负载的实际需求进行调节,使系统达到最佳的电能传输状态。
2. 动态无功补偿动态无功补偿主要通过控制器和功率电子器件来实现。
控制器可以感知电网的无功功率需求,并根据需要调节功率电子器件的开关状态,以实现对电流相位的精确控制。
动态无功补偿具有响应速度快、控制精度高等优点,适用于对无功补偿精度要求较高的场合。
三、无功补偿的应用无功补偿广泛应用于各个领域的电力系统中,尤其是在电力输配电网、重要工业用电系统以及电力电容器等设备中。
1. 电力输配电网:在电力输配电网中,无功补偿可以提高电网的稳定性和负载能力,降低线损和电压波动,保证供电质量的稳定。

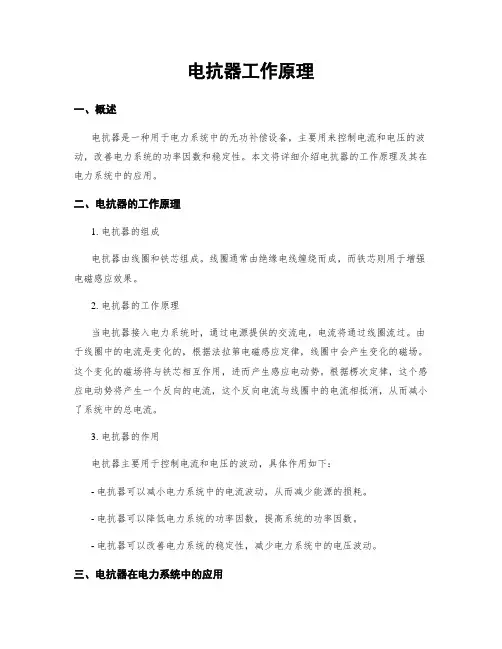

电抗器的工作原理

电抗器的工作原理电抗器是一种用于调节电力系统中电流和电压的电气设备。
它主要通过改变电路中的电感或者电容来实现对电流和电压的控制。
下面将详细介绍电抗器的工作原理及其在电力系统中的应用。
一、电抗器的基本原理电抗器是由线圈和磁芯构成的,其中线圈通常由铜线绕制而成。
当电抗器接入电路时,它会产生一定的电感或者电容。
电感是指电流随时间变化而产生的电磁感应现象,而电容则是指电荷在两个导体之间的存储。
通过改变电感或者电容的数值,电抗器可以对电流和电压进行调节。
二、电抗器的工作原理1. 电感电抗器的工作原理电感电抗器是通过改变电感来调节电流和电压的。
当电感电抗器接入电路时,它会产生一个与电流变化方向相反的电动势。
这个电动势会抵消电路中的电流变化,从而使得电流变化缓慢。
这样就可以实现对电流的控制。
同时,电感电抗器还可以改变电压的相位,使得电流和电压之间的相位差发生变化。
2. 电容电抗器的工作原理电容电抗器是通过改变电容来调节电流和电压的。
当电容电抗器接入电路时,它会存储电荷,并且在电流变化时释放或者吸收电荷。
这样就可以实现对电流的控制。
与电感电抗器类似,电容电抗器也可以改变电压的相位。
三、电抗器在电力系统中的应用1. 电抗器的无功补偿作用电抗器在电力系统中主要用于无功补偿。
无功功率是指电力系统中的无效功率,它不做功,但却消耗了电能。
电抗器可以通过调节无功功率的流动来实现对电力系统的无功补偿。
当电力系统中的无功功率过大时,电抗器可以吸收多余的无功功率;当电力系统中的无功功率不足时,电抗器可以向电力系统注入无功功率。
通过这种方式,电抗器可以平衡电力系统中的无功功率,提高电能的利用效率。
2. 电抗器的谐波滤波作用电力系统中存在着各种谐波,这些谐波会对电力设备和电力质量产生不利影响。
电抗器可以通过调节电感或者电容的数值来滤除谐波。
当谐波电流通过电抗器时,它会引起电抗器中的电感或者电容产生反向电动势,从而抵消谐波电流的影响。
无功补偿的作用和原理

无功补偿的作用和原理无功补偿是电力系统中一个重要的技术手段,它的作用是提高电力系统的功率因素,减少无功功率的流动,改善电能质量,提高电网稳定性。
本文将探讨无功补偿的作用和原理。
一、无功补偿的作用1. 提高电力系统的功率因数功率因数是衡量电力负载效应的一个重要指标,合理的功率因数对于电力系统的供电质量和节能减排具有重要意义。
通过无功补偿,可以将电力系统的功率因数调整到接近1的水平,减少系统中无功功率的流动,提高系统的有功功率利用率,降低线损。
2. 减少电能质量的损耗无功补偿可以减少电能质量的损耗,提高电能的传输效率。
在电力系统中,由于电网中存在电感性负载设备,会产生大量的无功功率,导致电能质量下降,电压波动,频率偏离等问题。
通过无功补偿装置的设置,可以实时地对这些问题进行补偿,减少无功功率的损耗,提高电网稳定性和电能质量。
3. 改善电网稳定性无功补偿可以提高电网的稳定性。
电力系统中,由于负载变化和突发故障引起的电压波动和频率偏离,会对电力网络的稳定运行产生不利影响。
通过无功补偿装置的应用,可以在电网中实时地适应电流的变化,控制电压和频率的稳定性,保持电力系统的正常运行。
二、无功补偿的原理无功补偿通过引入合适的无功电流,将系统中产生的无功功率与负载需求相抵消,从而实现功率因数的调整。
1. 无功补偿装置无功补偿装置主要包括电容器和电抗器。
电容器用来消耗无功功率,提高功率因数;而电抗器则用来补偿电感性负载设备产生的无功功率。
2. 无功补偿控制无功补偿控制是实现无功补偿的核心技术。
常用的无功补偿控制方法有定时补偿、容性补偿、自动补偿和静态补偿等。
这些方法主要通过控制补偿装置的开关(电容器或电抗器)状态,来实现电力系统负载的无功功率的补偿。
3. 系统监测和调节无功补偿需要对电力系统的无功功率进行实时监测和调节。
通过安装相应的无功补偿装置,结合高精度的电能仪表和监测系统,可以实现对电力系统无功功率的准确监测,从而精确地进行无功补偿。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
无功补偿用串联电抗器的性能与作用
目前工矿企业无功补偿多采用分组自动跟踪补偿,单组容量多为900kvar以下,一般都将电力电容器,串联电抗器及真空接触器等装于同一柜内,这样就要求电抗器体积小、性能好、重量轻、便于安装维护;现对无功补偿用串联电抗器的用途、性能介绍如下。
一、串联电抗器类种
1、油浸式铁芯电抗器;
2、干式铁芯电抗器;
3、干式空芯电抗器;
4、干式半芯电抗器;
5、干式磁屏蔽电抗器;
二、无功补偿电抗器用途分为:
1、限流电抗器;
2、抑制谐波电抗器;
3、滤波电抗器;
三、串联电抗器的作用是多功能的,主要有:
1、降低电容器组的涌流倍数和涌流频率,便于选择配套设备和保护电容器。
根据GB50227标准要求应将涌流限制在电容器额定电流的10倍以下,为了不发生谐波放大(谐波牵引),要求串联电抗器的伏安特性尽量为线性。
网络谐波较小时,采用限制涌流的电抗器;电抗率在0.1%-1%左右即:可将涌流限制在额定电流的10倍以下,以减少电抗器的有功损耗,而且电抗器的体积小、占地面积小、便于安装在电容器柜内。
采用这种电抗器是即经济,又节能。
2、串联滤波电抗器,电抗器阻抗与电容器容抗全调谐后,组成某次谐波的交流滤波器。
滤去某次高次谐波,而降低母线上该次谐波的电压值,使线路上不存在高次谐波电流,提高电网的电压质量。
滤波电抗器的调谐度:
XL=ωL=1/n2XC=AXC
式中A-调谐度(%)
XL-电抗值(Ω)
XC-容抗值(Ω)
n-谐波次数
L-电感值(μH)
ω----314各次谐波滤波电抗器的电抗率
3次谐波为11.12%
5次谐波为4%
7次谐波为2.04%
11次谐波为0.83%
高次谐波为0.53%
按上述调谐度配置电抗器,可满足滤除各次谐波。
3、抑制谐波的电抗器,先决条件是需要清楚电网的谐波情况,查清周围用电户有无大型整流设备、电弧、炼钢等能产生谐波的设备,有无性能不良好的高压变压器及高压电机,尽可能实测一下电网谐波的实际量值,再根据实际谐波量来配置适当的电抗器。
铁芯电抗器电抗线性度不好,有噪声,空芯电抗器运行无噪声,线性度好,损耗小。
标准规定空芯电抗器容量在100KVAR以下时,每伏安损耗不大于0.03W。
例如:单台12000VA电抗率6%的电抗器损耗为360W,三相有功损耗为1080W,这是一个不小的数字。
电网上谐波较小时,采用限流电抗器可节省电能。
4、由于设置了串联电抗器,减少了系统向并联电容器装置或电容器装置向系统提供短路电流值。
5、可减少电容器组向故障电容器组的放电电流,保护电力电容器。
6、可减少电容器组的涌流,有利于接触器灭弧,降低操作过电压的幅值。
7、减小了由于操作并联电容器组引起的过电压幅值,有利于电网的过电压保护。
四、串联电抗器的选型原则
用电企业都有自身的特点,对设备有不同的要求,干式电抗器有噪音小、电
抗器的线性度好、机械强度高、安装简单等特点;油浸电抗器损耗小、占地面积小、线性度不好、噪音大。
因此,采用什么样的电抗器应综合考虑。
串联电抗器主要作用是抑制谐波、限制涌流和滤除谐波。
电抗率是电抗器的主要参数,电抗器的大小直接影响它的作用。
限流电抗器电抗率在0.1-1%,而抑制谐波的电抗器电抗率在4.5%-13%,限流电抗器把涌流限制在电容器额定电流10倍以下为谊。
配置限流电抗器时,应考虑线路电抗(1μH/M)。
五、投切电容器时的涌流:
1、单组电容器投入时的涌流
Iym=√2 IΣ[1-√(XΣ/Xl)]
Xl=2 IΣ* XΣ/( Iym-√3* IΣ)2
ψy=ψ√(XΣ/Xl)
式中
Iym---合闸涌流最大幅值(峰值)(KA)
IΣ---组电容器装置的额定相电流 (A)
XΣ---组电容器相总额定电抗 (Ω)
X_l---系统感抗与串联电抗器相额定电抗 (Ω)
fy ----涌流频率
Μ---电网频率
2、各电容器组容量相等时按下式
Iym=[(M-1)/M]*√[2 000QΣ/3ωL] (kA)
L=[(M-1)/M]2*[2 000QΣ/3ωIym2] (μH)
式中
QΣ-单组电容器额定容量 (kvar)
Μ---电容器组数
L---电感值 (μh)
ω---角频率 (314)
Iym-峰值电流(ka)
线路电抗XL′=(1μH/Μ)
fy=103/[2л√(LCΣ)]
当电网存在谐波不可忽视时,应采用抑制谐波的电抗器。
为了确定合理的电抗率,应查明电网谐波背景含量,以便适当的选用电抗器种类和电抗率。
六按以下方式配备电抗器
1、偶次谐波
2、4、6、8……次,谐波对称互相抵消,因此不于考虑。
2、奇次谐波为
3、5、7、11、13次及以上谐波,这些谐波多出自大型整流设备,电弧、炼钢、电机车等负荷。
当用户的电网内有这种设备,就是有谐波源,应测谐波次数及含量,如谐波不超过国家标准,然后计算应配置的电抗器参数。
含有3次谐波配置13%的电抗器,含有5次以上谐波配置4.5%-6%的电抗器,4. 5%--6%的电抗器可以覆盖5次以上谐波。
配置电抗器后应换算是否能产生谐波放大现象,如发生下列情况时应改变电抗器的参数。
七、谐波放大现象的判据
电抗器。
2、装设电抗器后能够产生谐波放大,实测谐波含量,按实际情况配适当的电抗率。
3、电抗器的端电压为
UD=UN ╳电抗率(0.1%—13%) (V)
式中
UD---端电压 (V)
UN---电容器额定电压 (KV)
电抗器的端电压是指电抗器本身的工作电压,不是电网电压,如13%的电抗率,10KV电网电压,电容器的相电压为6936V,电抗器的端电压为6936╳13%=900V。
八、电抗器的品质因数
单通滤波器的串联电抗器的品质因数是一项重要的指标,一般在30-60之间,应力求品质因数高,也就是电抗器线圈直流电阻尽量小。
Q= nXl/RL=(30~60)单通滤波器的品质因数
高通滤波电抗器的品质因数同上,但需加并联电阻。
Rb=√XLXC=BXL=XC/B
九、电抗器的特性
1、铁芯电抗器
噪声大、电抗器线性度差、能引起漏磁、局部过热,易发生磁饱和,烧毁线圈。
系统过压、过流和谐波的影响,致使铁芯过饱和电抗值急剧下降,抑制谐波的能力下降,抗短路电流能力低。
干式铁芯式电抗器除上述缺点外,还不能在室外运行。
2、干式空芯电抗器
线性度好,无噪声,过流能力强,散热能力强,机械结构简单、坚固,户内、户外都可使用,基本上免维护。
缺点是体积较大损耗较大。
3、半芯电抗器
半芯电抭器是介于铁芯电抭器和空芯电抗器之间的一种新型电抭器,在空芯电抗器绕组内加上不闭合磁路的铁芯,使半芯电抗器具有铁芯电抗器和空芯电抗器的优点。
组成全新的半芯电抗器,半芯电抗器线圏直径比空芯电抗器直径小20%电抗器损耗低25%,线性度接近于直线,阻抗不随电流增加而减小,噪声低于50db。
便于在柜内安装,是无功补偿比较好的串联电抗器。
理想的电抗器应是有如下特点:
1、无油
2、无噪音
3、体积小
4、线性度好
5、无漏磁
6、过流能力强
即将来发展方向是干式半芯磁屏蔽电抗器。
十、串联电抗器后电容器电压升高的情况
有串联电抗器后电容器端电压会升高,其升高的幅值与串联电抗器的百分数有关;百分数高,电容器端电压高,按下表计算。
串联电抗器百分率与电容器电压升高的关系
十一、为什么采用百分率计算电抗器
限流电抗器是保证合闸涌流不超过电容器额定电流的十倍,这样能降低电抗器的铜耗,减小体积。
4.5%-13%的电抗器是抑制谐波的,如果网络谐波较大,如3次、5次、7次、11次及高通谐波都存在,只有用13%的电抗器能抑制3次以上的谐波,如果没有3次谐波,就可以用6%的电抗器来覆盖5次以上的谐波,因为高于5次以上的谐波需要的电抗都小于5次谐波的电抗。
