制冷设备培训课程
制冷与空调技术与维修培训[1]
![制冷与空调技术与维修培训[1]](https://img.taocdn.com/s3/m/be46aa7b0812a21614791711cc7931b765ce7b36.png)
3
技术融合
将不同领域的先进技术进行融合，创新制冷空调 技术，提高制冷效率和环保性能。
06
安全操作规范及事故应急处理
安全操作规范及注意事项
严格遵守安全操作规程
在进行制冷与空调设备维修时，必须按照安全操作规程进 行，确保操作过程的安全性。
使用合格的工具和设备
使用符合标准、质量可靠的专用工具和设备进行维修操作 ，避免因工具问题引发事故。
清洗冷凝器和蒸发器表面污垢，检查冷媒流动情况，确保热交换效 率。
制冷系统检漏与充注
使用专业仪器检测制冷系统泄漏，及时补充冷媒，确保系统制冷效 果。
空调设备维护保养
风机与电机维护
清洗风机叶片，检查电机 运行状况，更换磨损部件 ，确保空气循环畅通。
空气过滤器更换
定期更换空气过滤器，保 证空气质量，减少设备内 部污染。
制冷设备维护与保养
了解制冷设备的日常维护、保养方法 和注意事项。
空调设备维修技能
空调系统组成与工作原理
掌握空调系统的基本组成、工作原理及主要部件的功能。
空调设备维护与保养
了解空调设备的日常维护、保养方法和注意事项。
空调设备检修与更换
熟悉空调设备常见故障的检修流程，能够更换损坏的部件。
制冷与空调设备故障诊断与排除Байду номын сангаас
熟悉制冷与空调系统的验 收标准，如设备运行稳定 性、系统能效比、室内环 境参数等。
问题处理
掌握在试运行过程中出现 问题的处理方法，如设备 故障排查、系统参数调整 等。
04
制冷与空调设备维护保养
制冷设备维护保养
压缩机维护
定期检查压缩机运行状态，清洗散热片，更换润滑油，确保压缩 机正常运行。
制冷与空调技术与维修培训
04
电气控制系统维修与保养
电气控制系统组成及功能
电源电路
提供稳定可靠的直流电源，确 保控制系统正常工作。
控制电路
接收并处理各种控制信号，实 现对压缩机、风机等设备的启 停、调速等控制功能。
保护电路
监测系统运行参数，当出现异 常时及时切断电源或采取其他 保护措施，避免设备损坏或事 故发生。
显示与报警电路
保护电路故障
可能使设备在异常情况下无法及时停机，造成损坏。处理 时需检查保护电路中的元器件是否损坏或参数设置不当， 及时进行调整或更换。
显示与报警电路故障
可能导致操作人员无法及时了解设备运行状态或故障信息 。处理时需检查显示器件、报警器等是否正常工作，对损 坏部件进行更换。
电气控制系统预防性维护措施
结构组成
掌握压缩机的主要部件， 如气缸、活塞、曲轴、连 杆、阀板等。
工作原理
深入理解压缩机的工作过 程，包括吸气、压缩、排 气等步骤。
冷凝器与蒸发器清洗维护
冷凝器清洗
学习清洗冷凝器的方法， 如使用专用清洗剂或高压 水枪进行清洗。
蒸发器维护
了解蒸发器的维护方法， 断
消毒操作
使用专用消毒剂对空调内部进行全面喷洒，杀灭细菌、病毒 等有害微生物，保障室内空气质量。
空调器故障诊断及排除方法
常见故障类型
包括制冷效果差、噪音大、漏水 、不启动等故障现象。
故障诊断方法
通过观察、听声、测量等方式，判 断故障发生的原因和部位。
故障排除步骤
根据故障诊断结果，采取相应的维 修措施，如更换损坏部件、调整系 统参数等，恢复空调器的正常运行 。
如R22、R410A、R32等，不同制冷剂具有不同的特性和适用范围，需根据制 冷系统要求选择合适的制冷剂。

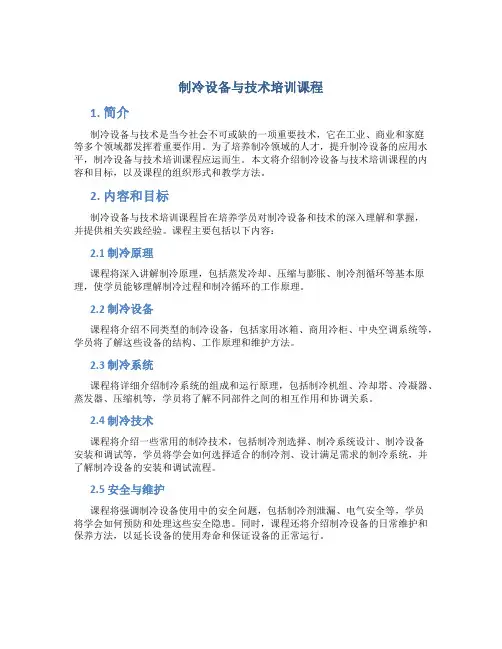

制冷设备与技术培训课程
制冷设备与技术培训课程1. 简介制冷设备与技术是当今社会不可或缺的一项重要技术，它在工业、商业和家庭等多个领域都发挥着重要作用。
为了培养制冷领域的人才，提升制冷设备的应用水平，制冷设备与技术培训课程应运而生。
本文将介绍制冷设备与技术培训课程的内容和目标，以及课程的组织形式和教学方法。
2. 内容和目标制冷设备与技术培训课程旨在培养学员对制冷设备和技术的深入理解和掌握，并提供相关实践经验。
课程主要包括以下内容：2.1 制冷原理课程将深入讲解制冷原理，包括蒸发冷却、压缩与膨胀、制冷剂循环等基本原理，使学员能够理解制冷过程和制冷循环的工作原理。
2.2 制冷设备课程将介绍不同类型的制冷设备，包括家用冰箱、商用冷柜、中央空调系统等，学员将了解这些设备的结构、工作原理和维护方法。
2.3 制冷系统课程将详细介绍制冷系统的组成和运行原理，包括制冷机组、冷却塔、冷凝器、蒸发器、压缩机等，学员将了解不同部件之间的相互作用和协调关系。
2.4 制冷技术课程将介绍一些常用的制冷技术，包括制冷剂选择、制冷系统设计、制冷设备安装和调试等，学员将学会如何选择适合的制冷剂、设计满足需求的制冷系统，并了解制冷设备的安装和调试流程。
2.5 安全与维护课程将强调制冷设备使用中的安全问题，包括制冷剂泄漏、电气安全等，学员将学会如何预防和处理这些安全隐患。
同时，课程还将介绍制冷设备的日常维护和保养方法，以延长设备的使用寿命和保证设备的正常运行。
3. 组织形式和教学方法3.1 组织形式制冷设备与技术培训课程采用线上线下相结合的方式进行。
课程设有理论教学和实践操作两个环节。
•理论教学：通过在线教学平台进行，包括课件演示、教师讲解和案例分析等环节。
学员可以在规定时间内登录平台观看教学视频，也可以自主学习。
•实践操作：为了提高学员的动手能力，课程将安排实践操作环节。
学员将在指导下进行一些制冷设备的组装、维修和调试活动，以锻炼实际应用能力。
3.2 教学方法•线上教学：采用教师讲解、课件演示等方式，结合实例和案例分析，以提高学员的理论水平。

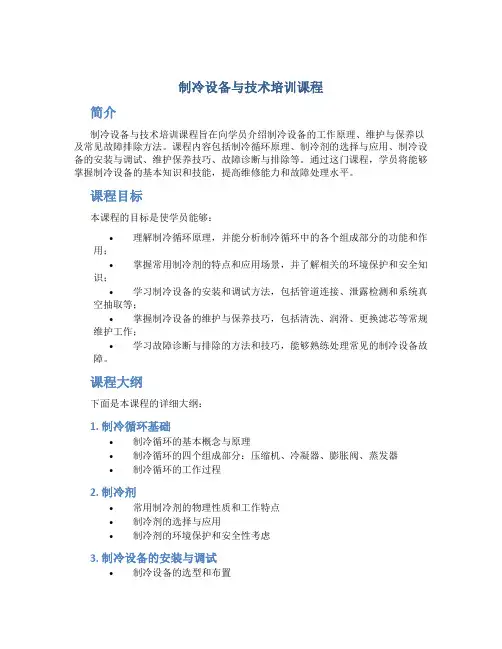

制冷设备与技术培训课程
制冷设备与技术培训课程简介制冷设备与技术培训课程旨在向学员介绍制冷设备的工作原理、维护与保养以及常见故障排除方法。
课程内容包括制冷循环原理、制冷剂的选择与应用、制冷设备的安装与调试、维护保养技巧、故障诊断与排除等。
通过这门课程，学员将能够掌握制冷设备的基本知识和技能，提高维修能力和故障处理水平。
课程目标本课程的目标是使学员能够：•理解制冷循环原理，并能分析制冷循环中的各个组成部分的功能和作用；•掌握常用制冷剂的特点和应用场景，并了解相关的环境保护和安全知识；•学习制冷设备的安装和调试方法，包括管道连接、泄露检测和系统真空抽取等；•掌握制冷设备的维护与保养技巧，包括清洗、润滑、更换滤芯等常规维护工作；•学习故障诊断与排除的方法和技巧，能够熟练处理常见的制冷设备故障。
课程大纲下面是本课程的详细大纲：1. 制冷循环基础•制冷循环的基本概念与原理•制冷循环的四个组成部分：压缩机、冷凝器、膨胀阀、蒸发器•制冷循环的工作过程2. 制冷剂•常用制冷剂的物理性质和工作特点•制冷剂的选择与应用•制冷剂的环境保护和安全性考虑3. 制冷设备的安装与调试•制冷设备的选型和布置•管道连接和泄露检测•制冷设备的系统真空抽取与充注制冷剂•制冷设备的启动调试和性能测试4. 制冷设备的维护与保养•制冷设备的清洗和润滑•滤芯的定期更换•温度和压力的监测与调整•制冷设备的节能措施5. 故障诊断与排除•制冷设备常见故障及其诊断方法•制冷设备故障的排除和修复技巧•预防故障的方法和措施学习方式本课程以理论讲授和实践操作相结合的方式进行。
课程将采用案例分析、教学演示、实践操作等多种教学方法，帮助学员更好地理解和掌握相关知识和技能。
学员要求本课程适合以下人员报名参加：•制冷设备维修技术人员•制冷设备安装调试人员•制冷系统运行维护人员学员需具备一定的电气、机械基础知识，并具备相关实践经验。
考核方式本课程将以闭卷考试和实际操作为主要考核方式。
学员需通过闭卷考试以及完成相应实验和维修操作任务来完成培训课程的学习。

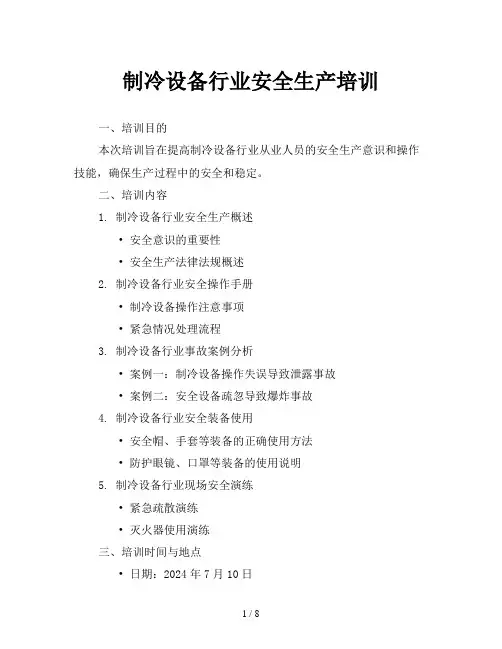

制冷设备行业安全生产培训
制冷设备行业安全生产培训一、培训目的本次培训旨在提高制冷设备行业从业人员的安全生产意识和操作技能，确保生产过程中的安全和稳定。
二、培训内容1. 制冷设备行业安全生产概述• 安全意识的重要性• 安全生产法律法规概述2. 制冷设备行业安全操作手册• 制冷设备操作注意事项• 紧急情况处理流程3. 制冷设备行业事故案例分析•案例一：制冷设备操作失误导致泄露事故• 案例二：安全设备疏忽导致爆炸事故4. 制冷设备行业安全装备使用• 安全帽、手套等装备的正确使用方法• 防护眼镜、口罩等装备的使用说明5. 制冷设备行业现场安全演练• 紧急疏散演练• 灭火器使用演练三、培训时间与地点• 日期：2024年7月10日• 地点：公司会议室四、培训方式• 线下实体培训五、培训师资• 安全生产专家• 制冷设备行业资深工程师六、培训效果评估• 培训后进行安全知识考核• 观察员对参训人员的安全操作实施评估七、注意事项• 参训人员需按时参加培训，全程配合培训师的要求• 每位参训人员需着装整洁，戴好身份证件八、联系方式• 如有疑问，请致电132XXXXXXX进行咨询以上是本次制冷设备行业安全生产培训的详细内容，请各位参训人员提前做好准备，共同维护工作环境的安全与稳定。
感谢您的配合！特殊应用场合1. 医疗制冷设备使用场合1.增加条款：医疗制冷设备使用前需进行定期检测、维护，并记录检测结果。
2.增加条款：医疗制冷设备使用人员需接受专业培训，了解设备的操作原理和应急处理方法。
3.增加条款：医疗制冷设备使用时需保持设备周围清洁、通风，防止异物进入。
2. 食品制冷设备使用场合1.增加条款：食品制冷设备使用人员需遵守食品卫生法规，避免食品污染。
2.增加条款：食品制冷设备定期清洁消毒，确保食品安全。
3.增加条款：食品制冷设备使用前需进行食品储存环境检测，确保符合相关标准。
3. 农业制冷设备使用场合1.增加条款：农业制冷设备使用人员需了解农产品的保鲜原理和方法。
制冷技术与设备培训课程
1. 2. 3. 4.
第二章 制冷热力学基础
s=c
lgp
不饱和液体区 p=c Ka X=0
K
过热蒸气区 湿蒸气区 Kb i=c i=c X=1 v=c
h （KJ/kg）
压焓图
第三章蒸气压缩制冷循环
蒸气压缩式制冷机组成：
压缩机、冷凝器、节流阀、蒸发器四个主要部件组成，它们 之间通过一定的连接管路，组成一个密闭系统，制冷剂在 系统中循环产生相态变化，以传递和转移热量完成制冷工 作。
第四章制冷剂与载冷剂
烃类 烃类和氟里昂的物理性质十分相似，不过它不会造 成臭氧层的破坏，对温室效应只产生很小的影响。 可以用作R12、R22、R502的替代物，并且在绝大 多数情况下可以直接代替，而且烃类 可以和传统 的润滑油相匹配，目前在全球得到很好的使用，唯 一的缺点是容易发生爆炸，因此对制冷剂注入量、 厂房设计、操作人员都有严格的规定。
第四章制冷剂与载冷剂
共沸溶液制冷剂 共沸溶液制冷剂是由两种或两种以上的不同工质， 按一定比例混合而成的共沸溶液，这类制冷剂在一 定压力下可以保持一定的蒸发温度，其气相或液相 始终保持组成成分不变，但是它的热力性质完全不 同于参与混合的原工质。目前常用二元共沸溶液制 冷剂有R500、R501、R502等；可以用来替代一些 已经被禁止或将要被禁止的制冷剂。具有广阔的应 用前景。
1. 2.
第四章制冷剂与载冷剂
1. 2.
3.
4.
物理化学性质的要求 制冷剂在润滑油中的可溶性(分为有限溶解和无限 溶解). 制冷剂的导热系数和放热系数要高,这样可以提高 热交换效率,减少蒸发器冷凝器等换热设备的传热 面积. 制冷剂的密度和粘度要小,这样制冷剂在管道中流 动阻力小,可以降低压缩机的耗功率并减小管径., 提高其经济性. 制冷剂对金属和其它材料应无腐蚀性.
制冷技术及设备培训教案
第一章绪论§1-1 制冷慨述一、何谓制冷冷和热是同一范畴的两个物理概念，都是物质分子运动平均动能的标志。
日常生活中常说的“热”或“冷”是指温度高低的相对概念，是人体对温度高低感觉的反应。
在制冷技术中所说的冷，是指某空间内物体的温度低于周围环境介质（如水或空气）温度而言。
因此“制冷”就是使某一空间内物体的温度低于周围环境介质的温度，并连续维持这样一个温度的过程。
二、何谓人工制冷我们都知道，热量传递终是从高温物体传向低温物体，直至二者温度相等。
热量决不可能自发地从低温物体传向高温物体，这是自然界的客观规律。
然而，现代人类的生活与生产经常需要某个物体或空间的温度低于环境温度，甚至低得很多。
例如，储藏食品需要把食品冷却到０℃左右或-15℃左右，甚至更低；合金钢在-70℃～-90℃低温下处理后可以提高硬度和强度。
而这种低温要求天然冷却是达不到的，要实现这一要求必须有另外的补偿过程（如消耗一定的功作为补偿过程）进行制冷。
这种借助于一种专门装置，消耗一定的外界能量，迫使热量从温度较低的被冷却物体或空间转移到温度较高的周围环境中去，得到人们所需要的各种低温，称谓人工制冷。
而这种装置就称谓制冷装置或制冷机。
三、实现制冷的途径制冷的方法很多，可分为物理方法和化学方法。
但绝大多数为物理方法。
目前人工制冷的方法主要有相变制冷、气体绝热膨胀制冷和半导体制冷三种。
１、相变制冷即利用物质相变的吸热效应实现制冷。
如冰融化时要吸取80 kcal/kg的熔解热；氨在１标准大气压下气化时要吸取327kcal/kg的气化潜热；干冰在１标准大气压下升华要吸取137kcal/kg的热量，其升华温度为-78.9℃。
目前干冰制冷常被用在人工降雨和医疗上。
２、气体绝热膨胀制冷利用气体通过节流阀或膨胀机绝热膨胀时，对外输出膨胀功，同时温度降低，达到制冷的目的。
３、半导体制冷珀尔帖效应告诉我们：两种不同金属组成的闭合电路中接上一个直流电源时，则一个接合点变冷，另一个接合点变热。
制冷设备培训课件PPT(57张)
பைடு நூலகம்29
二、重力供液制冷系统
蒸发 器
汽、液 分离器
空气分离器
压缩 油分 冷凝 贮氨 节流 机 离器 器 桶 阀
排液桶
集油器
紧急泄氨器
2020/9/2
30
三、氨泵供液制冷系统
蒸发 器 汽、液 分离器 氨泵
空气分离器
压缩 油分 冷凝 贮氨 节流 机 离器 器 桶 阀
排液桶
集油器
紧急泄氨器
2020/9/2
2020/9/2
34
2020/9/2
35
2020/9/2
36
2020/9/2
37
2020/9/2
38
2020/9/2
39
2020/9/2
40
2020/9/2
41
2020/9/2
42
2020/9/2
43
2020/9/2
44
2020/9/2
45
2020/9/2
46
2020/9/2
0
V
卡诺循环 P – V图
2020/9/2
6
P
Qk
1
2
4
1-4-3-2-1
Q0 0
3 V
逆卡诺循环 P – V图
2020/9/2
7
制冷工质的热力状态图和表
状态：在制冷过程中，工质的物理量 的综合。
状态系数：描述工质状态的物理量。 常用状态系数：温度、压力、比容、
内能、 焓、熵、比熵、干度。 干度 x = 汽体重量 / 汽、液混合物重量
15
一、对制冷剂的要求
• 临界温度不要太低 • 冷凝压力不应过高 • 要求制冷工质的单位容积制冷量要大 • 制冷工质的粘度和比重应可能小 • 导热系数大 • 化学性质方面
制冷与空调设备运行操作作业培训教程
少能源消耗。
热回收技术
在制冷过程中，利用热回收技术 将产生的热量进行回收利用，可 以减少对外部环境的热量排放，
从而达到节能减排的效果。
智能化控制技术
采用智能化控制技术，根据制冷 设备的运行状态和外部环境条件 ，自动调节压缩机的运行参数，
启动前检查
在启动制冷设备前，应检查设备周围环境，确保没有杂物阻碍设备运 行，同时检查设备各部件是否正常，如发现异常应及时处理。
安全防护装置
操作制冷设备时，应确保设备的安全防护装置正常工作，如安全阀、 压力表、温度计等，定期检查并保持其准确性和可靠性。
操作规程
操作制冷设备时应按照规定的操作规程进行，避免因操作不当导致设 备损坏或人员伤亡。
技术发展历程
节能减排技术在制冷与空调设备领域的发展经历了多个阶段，从最初的 简单节能技术到现在的智能化、综合化节能技术，技术水平不断提高。
03
技术应用现状
目前，节能减排技术在制冷与空调设备领域的应用已经非常广泛，不仅
在商业和工业领域得到广泛应用，也在家庭领域得到普及。
制冷设备节能减排技术
高效压缩机技术
风量调节
调节空调风量时应根据实际需要选择合适的风量 ，避免过大或过小影响室内空气质量和能源消耗 。
定期清洗
空调设备应定期进行清洗和维护，包括清洗滤网 、冷凝器等部件，确保设备正常运行和室内空气 质量。
紧急情况处理与预防措施
紧急停机
在遇到紧急情况时，应立即按下紧急停机按钮，停止设备运行，并采取相应的 紧急处理措施。
目的。
制冷剂
制冷剂是制冷循环中的工作介质， 通过吸热和放热实现制冷效果。常 用的制冷剂有氟利昂、氨等。
制冷原理与设备培训课程
制冷原理与设备培训课程1. 课程简介制冷原理与设备培训课程是为了培养学员对制冷领域的基础知识和技能，以及掌握现代制冷设备的操作和维护方法而设计的培训课程。
本课程将从制冷原理入手，介绍制冷循环、制冷剂、压缩机和冷凝器等关键概念，并深入探讨不同类型的制冷设备的工作原理和操作技巧。
2. 课程目标本课程的目标是使学员能够： - 理解制冷原理和循环过程； - 掌握不同类型制冷设备的工作原理； - 熟悉制冷设备的安装、操作和维护方法； - 学习故障排除和维修技巧； - 培养与制冷领域相关的实践能力。
3. 课程大纲3.1 制冷基础知识•制冷原理与循环过程；•常用制冷剂的性质和应用；•制冷设备的分类与特点。
3.2 制冷设备的工作原理与操作•压缩机的工作原理和分类；•冷凝器的类型和工作原理；•蒸发器的类型和工作原理；•膨胀阀的作用和调节方法。
3.3 制冷设备的安装与维护•制冷设备的安全要求；•设备安装和调试流程；•制冷设备的日常维护；•制冷系统的清洗和保养。
3.4 故障排除与维修技巧•制冷设备的常见故障与原因；•故障排除的基本步骤；•维修工具和设备的使用；•故障维修的注意事项。
4. 学习方式与时间安排本课程将以理论讲解和实际操作相结合的方式进行。
理论讲解主要通过课堂授课和讲义材料进行，实际操作则通过实验室实践和模拟维修进行。
时间安排如下：•第一阶段：制冷基础知识（2天）•第二阶段：制冷设备的工作原理与操作（3天）•第三阶段：制冷设备的安装与维护（2天）•第四阶段：故障排除与维修技巧（3天）5. 培训师资本培训课程将由经验丰富的制冷工程师和技术专家担任讲师，他们将根据学员的实际情况提供个性化的指导和培训。
6. 培训评估与证书学员将参与课堂互动讨论、实验室实践和维修模拟等评估环节。
达到培训要求的学员将获得培训结束后的合格证书。
7. 培训对象与要求本课程适用于制冷技术人员、维修工程师、设备操作员等相关人员，无论是初学者还是有一定制冷基础的人员都可参加。
制冷设备运行培训课件模板
一、课程名称：制冷设备运行培训二、课程目标：1. 使学员掌握制冷设备的基本原理和运行原理。
2. 了解制冷设备的种类、结构及工作流程。
3. 学会制冷设备的安装、调试、运行、维护及故障排除。
4. 提高学员在实际工作中解决制冷设备问题的能力。
三、课程内容：第一部分：制冷基础知识1.1 制冷原理- 热力学基本概念- 热交换原理- 热力学循环- 制冷剂的性质及分类1.2 制冷设备分类- 按制冷剂分类- 按工作原理分类- 按应用领域分类1.3 制冷设备结构- 冷却器- 压缩机- 节流装置- 冷凝器- 液态分离器- 气液分离器第二部分：制冷设备安装与调试2.1 安装前的准备工作- 施工现场安全检查- 设备检查- 工具准备2.2 冷却器安装- 水冷却器安装- 风冷却器安装2.3 压缩机安装- 轴承安装- 滚轮安装- 压缩机支架安装2.4 节流装置安装- 热力膨胀阀安装- 电子膨胀阀安装2.5 调试与试运行- 设备连接检查- 系统充注制冷剂- 设备试运行- 参数调整与优化第三部分：制冷设备运行与维护3.1 运行管理- 运行监控- 参数记录- 故障预警3.2 检查与维护- 定期检查- 清洁保养- 更换易损件3.3 故障排除- 故障现象分析- 故障诊断与处理- 故障预防第四部分：制冷设备节能技术4.1 节能原理- 热交换效率- 制冷剂循环效率- 设备运行效率4.2 节能措施- 设备选型与配置- 运行参数优化- 系统维护与管理4.3 节能效果评估- 能耗分析- 节能效果评价第五部分：制冷设备法规与标准5.1 制冷设备相关法规- 安全生产法- 环境保护法- 能源节约法5.2 制冷设备国家标准- 制冷设备安装与运行规范- 制冷设备能效标准- 制冷设备检验与测试方法第六部分：案例分析6.1 制冷设备故障案例分析- 故障原因分析- 故障排除方法6.2 制冷设备节能案例分析- 节能改造方案- 节能效果评估第七部分：考试与证书7.1 考试安排- 考试形式- 考试内容- 考试时间7.2 证书发放- 证书种类- 证书领取- 证书有效期四、培训方式：1. 讲座：邀请资深工程师进行理论授课，深入浅出地讲解制冷设备运行相关知识。
制冷技术及设备培训教案
制冷技术及设备培训教案一、教学目标•了解制冷技术的基本概念和原理•掌握制冷设备的基本性能参数和使用方法•学习制冷系统的运行原理和调试方法•培养学员的操作技能和故障排除能力二、教学内容2.1 制冷技术基础知识•制冷技术的定义和分类•制冷剂的选择与性能评价•制冷循环原理和基本组成•制冷系统的分类和应用领域2.2 制冷设备性能参数及使用方法•制冷机组的组成和工作原理•制冷压缩机的类型和工作原理•制冷设备的安全使用方法•制冷设备的维护与保养要点2.3 制冷系统的运行原理和调试方法•制冷系统的工作流程和组成部分•制冷系统的压力、温度和流量控制•制冷系统的安全保护装置•制冷系统的故障排除和维修方法2.4 实际操作和案例分析•制冷设备的启动和停止操作•制冷设备的参数调整和运行监控•实际案例的分析和解决方法•制冷设备的故障排查和修复三、教学方法•讲授法：通过讲解制冷技术的概念、原理和应用案例，提高学员对制冷技术的理解和认知。
•演示法：利用实际制冷设备进行演示和操作演示，以加深学员对制冷设备的使用方法和维修技巧的理解。
•实践法：通过实操操作和案例分析，培养学员实际操作和故障排除的能力。
四、教学评估•学员理论考试：考察学员对制冷技术基础知识和设备性能参数的掌握程度。
•实操操作考核：考察学员在实际操作中的操作技能和故障排除能力。
•案例分析评估：考察学员对实际案例的分析能力和解决问题的能力。
五、教学资源•制冷技术教材和参考书籍•制冷设备和实验器材•实际案例和故障样机六、教学进度安排第一天•上午：制冷技术基础知识讲授和讨论–制冷技术的定义和分类–制冷剂的选择与性能评价–制冷循环原理和基本组成–制冷系统的分类和应用领域•下午：制冷设备性能参数及使用方法讲授和演示–制冷机组的组成和工作原理–制冷压缩机的类型和工作原理–制冷设备的安全使用方法–制冷设备的维护与保养要点第二天•上午：制冷系统的运行原理和调试方法讲授和示范–制冷系统的工作流程和组成部分–制冷系统的压力、温度和流量控制–制冷系统的安全保护装置–制冷系统的故障排除和维修方法•下午：实际操作和案例分析–制冷设备的启动和停止操作–制冷设备的参数调整和运行监控–实际案例的分析和解决方法–制冷设备的故障排查和修复第三天•上午：实践操作和教学示范•下午：教学评估和总结以上就是本次制冷技术及设备培训教案的基本内容和教学安排。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吸收器种类
1、表面吸收 2、气泡吸收 3、填充层吸收 4、 膜式吸收
第二节：制冷剂与载冷剂
一、对制冷剂的要求 二、制冷剂的分类 三、常用的制冷剂 四、载冷剂
一、对制冷剂的要求
• 临界温度不要太低 • 冷凝压力不应过高 • 要求制冷工质的单位容积制冷量要大 • 制冷工质的粘度和比重应可能小 • 导热系数大 • 化学性质方面
电磁阀
第五节：制冷系统设备 P498
一、制冷压缩机的类型和工作原理 二、蒸发器 三、冷凝器 四、油分离器 五、汽液分离器 六、空气分离器 七、中间冷却器 八、节流阀
第六节：冷冻干燥系统设备
一、冷冻干燥原理 P361 二、冷冻干燥流程及设备
两级压缩一级节流中间冷却制冷 设备流程
高压机 G高
低压机
4
Pm
Pk
3
6
冷凝器
5
G高
G低 2 中冷器
10 P0
蒸发器
7
8
G低 节流阀
双级制冷循环的压焓图
lgP
7 5 Pk 4
6 Pm 3 2
8
01
x=0
P0 x=1
0
h
蒸发制冷循环：0 – 1 – 2 – 3 – 4 – 5 – 7 – 8 – 0
• 基本理论循环 基本理论循环的假设条件； 基本循环； 液体过冷循环； 蒸汽过热循环； 回热循环。
• 实际循环 实际过程及其压焓图； 实际制冷循环参数的选择。
二、两级压缩蒸汽制冷机的循环
• 采用两级压缩的原因 • 两级制冷循环的类型 • 两级压缩一级节流中间完全冷却制冷
设备流程； 制冷循环过程在压焓图上表示； 热力计算。
中间冷却循环：3 – 4 – 5 – 6 – 3
热力计算
已知：制冷量Q0（Kcal/h)，周围介质温度 tk ′，被冷却物体温度t0 ′，中间完全冷却， 制冷工质为氨。
计算的关健问题是确定： 1、中间冷却器压力Pm(或中间冷却器
温度tm)；2、高压机制冷工质循环量G高 （kg/h）；3、低压机制冷工质循环量G低 （kg/h）。
制冷工质的热力状态图和表
状态：在制冷过程中，工质的物理量 的综合。
状态系数：描述工质状态的物理量。 常用状态系数：温度、压力、比容、
内能、 焓、熵、比熵、干度。 干度 x = 汽体重量 / 汽、液混合物重量
热力状态图的应用
1、已知制冷循环中，关节点的两个状态 参数，即可确定其它状态参数；
2、可用来确定换热器的热负荷； 3、研究压缩机的压缩过程； 4、可用热力状态图表示制冷循环过程。
压缩 油分 冷凝 贮氨 节流 机 离器 器 桶 阀
排液桶
紧急泄氨器
集油器
三、氨泵供液制冷系统
蒸发 器 汽、液 分离器 氨泵
空气分离器
压缩 油分 冷凝 贮氨 节流 机 离器 器 桶 阀
排液桶
紧急泄氨器
集油器
四、单级压缩机氟利昂制冷系统
温度 控制器
压力 继电器
蒸发器
压缩机
冷凝器
吸气阀
排气阀
过滤器
节流阀 回热器
第八章：制冷设备
第一节：制冷原理 第二节：制冷剂与载冷剂 第三节：压缩式制冷循环 第四节：制冷装置实际系统 第五节：制冷系统设备 第六节：冷冻干燥系统设备
第一节：制冷原理
一、概述 二、蒸汽压缩式制冷 三、吸收式制冷循环工作原理
一、概述
• 何为制冷 • 制冷技术分类 • 制冷的主要方法
二、蒸汽压缩式制冷
第四节：制冷装置实际系统
一、直接供液制冷系统 二、重力供液制冷系统 三、氨泵供液制冷系统 四、单级压缩机氟利昂制冷系统
一、直接供液制冷系统
空气分离器
蒸发 汽、液 压缩 油分 冷凝 贮氨 节流 器 分离器 机 离器 器 桶 阀
排液桶
紧急泄氨器
集油器
二、重力供液制冷系统
蒸发 器
汽、液 分离器
空气分离器
二、制冷剂的分类
• 按组成分类 • 按蒸发温度分类 • 按常温下饱和蒸汽压分类
三、常用制冷剂
• R717(氨) • R22 • R600a与R134a • R290
四、载冷剂
•水 • 醇水 • 盐水 • 有机物
第三节：压缩式制冷循环
一、单级压缩机制冷循环 二、两级压缩蒸汽制冷机的循环
一、单级压缩机制冷循环
三、吸收式制冷循环工作原理
• 吸收式制冷设备流程 • 吸收式制冷循环过程 • 吸收式制冷系统类型 • 吸收器种类
吸收式制冷设备流程
1
蒸汽
6
7
5
4 2
1、发生器 2、冷凝器 3、节流阀 4、蒸发器 5、吸收器 6、溶液泵 7、回流阀
冷却水
3
吸收式制冷系统类型
1、氨液—水 制冷温度低（- 45℃），制取- 15℃的 1Kcal冷量，发生器中消耗2Kcal的热量； 用作发生器的热源温度：90 ～170℃。
• 蒸汽压缩式制冷过程 • 卡诺循环与逆卡诺循环 • 制冷工质的热力状态图和表 • 热力状态图的应用
蒸汽压缩式制冷过程
节流阀
冷凝器 Qk 3
2
压缩机
4 1
蒸发器 Q0
卡诺循环与逆卡诺循环
P
Q1
1
2
1-2-3-4-1
Q2
3
0
V
卡诺循环 P – V图
P
Qk
1
2
4
1-4-3-2-1
Q0 0
3 V
逆卡诺循环 P – V图
