ABB气动阀调试步骤(精)

•按住MODE键
•点击⇧键一次或多次,直到显示出“1.3 MAN_SENS”
•松开MODE键
•显示器显示返馈杆所处角度位置如“-15.0ºSENS_POS”•使用⇧或⇩键进行(jìnxíng)手动控制。
先按住⇧键,再按住⇩键,执行器将快速(kuài sù)开启
先按住⇩键,再按住⇧键,执行器将快速(kuài sù)关闭
内容总结
（1）ABB调试步骤
1.接通气源,检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气
压力为7BAR,但实际供气压力必须参考执行器所容许的最大气源压力
ABB调试(diào shì)步骤
1.接通气源,检查减压阀后压力是否符合执行器的铭牌参数要求(yāoqiú)(定位器的最大供气
压力为7BLeabharlann R,但实际供气压力必须(bìxū)参考执行器所容许的最大气源压力。
2.接通4---20mA输入(shūrù)信号。(定位器的工作电源取自输入信号,由DCS二线制供
请参阅附后功能表总图(zǒnɡ tú)
参数设定举例:将阀门(fá mén)的正作用改为反作用
(定位器初始设定适合于正作用阀门,如实际驱动的阀门为反作用型式即
阀杆上行关闭阀门,则需确认P2.3=Reverse
一般的阀门出厂之前已经修改此参数无需用户再修改,但可以通过下述方法检查。
定位器起始位置可以是运行模式中的任意方式
1.切换至配置功能菜单
•同时按住⇧和⇩键
•点击ENTER键
•等待3秒钟,计数器从3倒计数至0
•松开⇧和⇩键
•显示器显示“P1.0 ACTUATOR”
2.从配置功能菜单中选择第二组参数
•同时按住MODE和ENTER两键
•点击(diǎn jī)⇧键

ABB气动执行机构定位器调试步骤

ABB气动执行机构定位器调试步骤ABB气动执行机构定位器是一种用于控制阀门开闭的装置，其主要作用是将气动执行机构的运动转换为阀门的旋转或线性运动，完成阀门的开闭动作。

在实际应用中，正确调试气动执行机构定位器是确保阀门正常运行的重要环节。

以下是ABB气动执行机构定位器调试的步骤以及注意事项。

步骤一：安全准备在调试之前，首先需要做好安全准备工作。

包括穿戴个人防护装备，如安全帽、防护眼镜和手套等。

确保所有电源和压缩空气的供应已经接通，并检查执行机构和定位器的状态是否正常。

步骤二：调整气动系统在进行调试之前，需要先进行气动系统的调整。

这主要包括调整空气压力和流量，确保气动执行机构的动力源得到充足的供应。

也需要检查阀门、过滤器和压力调节器等气动元件是否正常工作。

步骤三：安装定位器按照要求将定位器安装在气动执行机构上。

确保定位器与气动执行机构连接牢固，并且接口处无泄漏。

调整定位器的位置，使得其能够准确地感知气动执行机构的运动。

步骤四：连接电气控制系统将定位器与电气控制系统进行连接。

包括连接电源和输入输出信号线。

确保连接正确，避免短路和接线错误。

步骤五：调试定位器开始实际调试工作。

首先需要设置定位器的运动范围和动作方式。

根据阀门的要求，设置定位器的行程和速度。

然后进行手动操作，观察定位器的工作状态。

如果有异常情况，如运动不流畅或无法准确停止等，需要进行相应的调整。

步骤六：校准位置反馈定位器通常具有位置反馈功能，可以将阀门的实际位置反馈给控制系统。

在调试过程中，需要校准位置反馈。

可以通过手动操作阀门，观察反馈信号的变化，然后调整定位器的位置反馈参数，使得反馈信号与阀门的实际位置一致。

步骤七：自动调试完成手动调试后，可以进行自动调试。

通过控制系统对定位器进行远程控制，进行开关测试和位置调整。

观察阀门的动作是否准确，并调整相关参数以达到预期的效果。

步骤八：测试和调整在完成自动调试后，需要进行测试和调整。

通过开关测试和阀门操作测试，观察阀门的工作情况是否正常。

ABB定位器使用与调校

3、105-FV-00603调节阀过量不易控制，工艺反映在阀开度 105-FV-00603调节阀过量不易控制，调节阀过量不易控制 20%时过量不足但是若增加1% 甚至小于1%的开度后，时过量不足， 1%， 1%的开度后为20%时过量不足，但是若增加1%，甚至小于1%的开度后，量却又过的太大，造成工艺阀位的调节上不便操作。量却又过的太大，造成工艺阀位的调节上不便操作。
解决方法：现场检查调节阀，发现有漏量现象，解决方法：现场检查调节阀，发现有漏量现象，随后返回维修工厂进行处理，再次投用上仍然有此情况，问题没有得到解决。行处理，再次投用上仍然有此情况，问题没有得到解决。于是将问题认定到定位器上面，但是定位器的设置和调节并没有任何问题，认定到定位器上面，但是定位器的设置和调节并没有任何问题，但工艺反映的问题又确实存在，艺反映的问题又确实存在，既而怀疑调节阀的阀芯磨损或是在其选型上有关系。而工艺此时又需维持阀位的操作，上有关系。而工艺此时又需维持阀位的操作，询问工艺得知该阀常工作在一个小开度的位置，于是通过定位器对阀的流量特性进行修正，作在一个小开度的位置，于是通过定位器对阀的流量特性进行修正，进入菜单“P2.2”的特性曲线项进行设定选择特性曲线为“1/50”，的特性曲线项进行设定，进入菜单“P2.2”的特性曲线项进行设定，选择特性曲线为“1/50”，调试完后，操作不便的现象得到一定程度上的改善。（ LINEAR”表。（“ 调试完后，操作不便的现象得到一定程度上的改善。（“LINEAR”表示使阀按线性调节开度，中控室给多少阀位，现场阀就开多大的开度；示使阀按线性调节开度，中控室给多少阀位，现场阀就开多大的开度； 1/25，1/50”是表示使阀在一个范围内接受中控室给一个大的 “EP 1/25，1/50”是表示使阀在一个范围内接受中控室给一个大的开阀信号，而阀却开一个小于该阀位的开度，开阀信号，而阀却开一个小于该阀位的开度，当越过这一范围时调节阀对控制信号的变化很大； 25/1，阀对控制信号的变化很大；“EP 25/1，50/1” 是表示使阀在一个范围内接受中控室给一个小的开阀信号，围内接受中控室给一个小的开阀信号，而阀却开一个大于该阀位的开当越过这一范围时调节阀对控制信号的变化不大），），从该情况中度，当越过这一范围时调节阀对控制信号的变化不大），从该情况中可以总结出通过特性曲线的修正可以在一定程度上解决工艺此类操作不便的问题。不便的问题。

ABB定位器调试方法

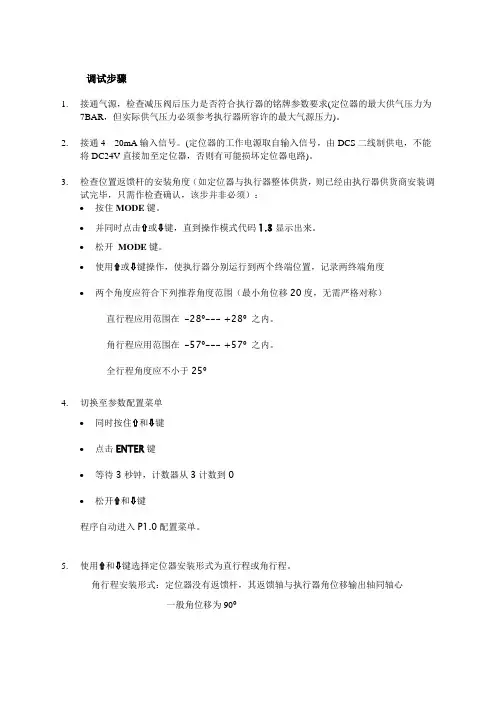

调试步骤1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为7BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。

2.接通4---20mA输入信号。

(定位器的工作电源取自输入信号，由DCS二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路)。

3.检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：•按住MODE键。

•并同时点击⇧或⇩键，直到操作模式代码1.3显示出来。

•松开MODE键。

•使用⇧或⇩键操作，使执行器分别运行到两个终端位置，记录两终端角度•两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程应用范围在-28º--- +28º 之内。

角行程应用范围在-57º--- +57º 之内。

全行程角度应不小于25º4.切换至参数配置菜单•同时按住⇧和⇩键•点击ENTER键•等待3秒钟，计数器从3计数到0•松开⇧和⇩键程序自动进入P1.0配置菜单。

5.使用⇧和⇩键选择定位器安装形式为直行程或角行程。

角行程安装形式：定位器没有返馈杆，其返馈轴与执行器角位移输出轴同轴心一般角位移为90º直行程安装形式：定位器必须通过返馈杆驱动定位器的转动轴，一般定位器的返馈杆角位移小于60º, 用于驱动直行程阀门气动执行器。

注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终端的定义方法不同，且线性化校正数据库不同，可能导致较大的非线性误差。

6.启动自动调整程序（执行器或阀门安装于系统后最好通过此程序重新整定）：•按住MODE键•点击⇧键一次或多次，直到显示出“P1.1”•松开MODE键•按住ENTER键3秒直到计数器倒计数到0•松开ENTER键，自动调整程序开始运行(显示器显示正在进行的程序语句号)。

abb定位器调节方法

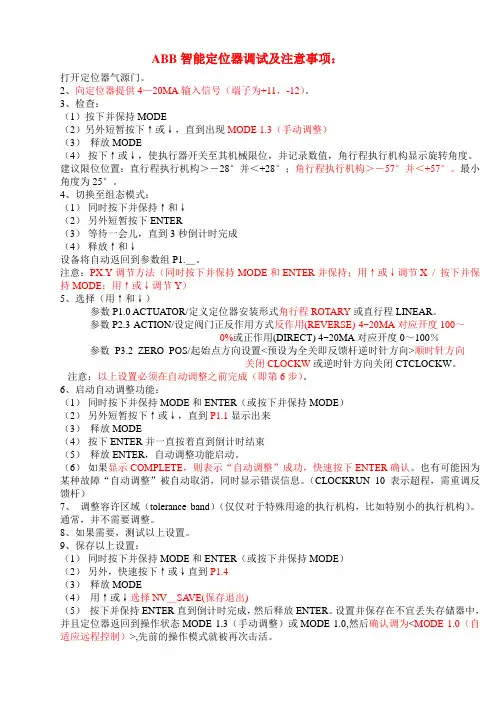

ABB智能定位器调试及注意事项：打开定位器气源门。

2、向定位器提供4—20MA输入信号（端子为+11，-12）。

3、检查：（1）按下并保持MODE（2）另外短暂按下↑或↓，直到出现MODE 1.3（手动调整）（3）释放MODE（4）按下↑或↓，使执行器开关至其机械限位，并记录数值，角行程执行机构显示旋转角度。

建议限位位置：直行程执行机构＞－28°并＜+28°；角行程执行机构＞－57°并＜+57°。

最小角度为25°。

4、切换至组态模式：（1）同时按下并保持↑和↓（2）另外短暂按下ENTER（3）等待一会儿，直到3秒倒计时完成（4）释放↑和↓设备将自动返回到参数组P1.＿。

注意：PX.Y调节方法（同时按下并保持MODE和ENTER并保持；用↑或↓调节X / 按下并保持MODE；用↑或↓调节Y）5、选择（用↑和↓）参数P1.0 ACTUATOR/定义定位器安装形式角行程ROTARY或直行程LINEAR。

参数P2.3 ACTION/设定阀门正反作用方式反作用(REVERSE) 4~20MA对应开度100～0%或正作用(DIRECT) 4~20MA对应开度0～100％参数P3.2 ZERO_POS/起始点方向设置<预设为全关即反馈杆逆时针方向>顺时针方向关闭CLOCKW或逆时针方向关闭CTCLOCKW。

注意：以上设置必须在自动调整之前完成（即第6步）。

6、启动自动调整功能：（1）同时按下并保持MODE和ENTER（或按下并保持MODE）（2）另外短暂按下↑或↓，直到P1.1显示出来（3）释放MODE（4）按下ENTER并一直按着直到倒计时结束（5）释放ENTER，自动调整功能启动。

（6）如果显示COMPLETE，则表示“自动调整”成功，快速按下ENTER确认。

也有可能因为某种故障“自动调整”被自动取消，同时显示错误信息。

（CLOCKRUN 10 表示超程，需重调反馈杆）7、调整容许区域（tolerance band）（仅仅对于特殊用途的执行机构，比如特别小的执行机构）。

ABB定位器使用与调校解析

阀位 100
(b) （a）
(c)
0 100 给定
上图是以上三类曲线的示意图：（a）表示线性；（b）表示25/1、 50/1；（c）表示1/25、1/50；
4、104-FV-21303调节阀震荡明显，造成流量波动过大，操作不稳定。

解决方法：首先检查气路环节，即检查风压是否达到要求，风线接头处是否漏气，定位器是否漏气等。具体步骤为：将其打到手动状态，使阀开到一定开度，观察阀位是否变化，其上面的小风表也会有灵敏的变化，可据此判断定位器环节是否漏气，而若阀杆与膜头连接处漏风，则说明膜片破损。经检查后，发现定位器进气模块处漏风，随后进行密封处理，漏气现象消除，但阀还是震荡，于是对调节阀进行自整定，看自整定能否消除震荡现象。整定完后调节阀仍然震荡，于是在此基础上对其进行参数的调整以达到较快解决问题的目的。定位器中包含有PID参数，故而它也相当于一个调节器，因此对参数的调整会相对比较烦琐一些，解决阀震荡的参数只要有以下几项：
3、105-FV-00603调节阀过量不易控制，工艺反映在阀开度为 20%时过量不足，但是若增加1%，甚至小于1%的开度后，量却又过的太大，造成工艺阀位的调节上不便操作。
解决方法：现场检查调节阀，发现有漏量现象，随后返回维修工厂进行处理，再次投用上仍然有此情况，问题没有得到解决。于是将问题认定到定位器上面，但是定位器的设置和调节并没有任何问题，但工艺反映的问题又确实存在，既而怀疑调节阀的阀芯磨损或是在其选型上有关系。而工艺此时又需维持阀位的操作，询问工艺得知该阀常工作在一个小开度的位置，于是通过定位器对阀的流量特性进行修正，进入菜单“P2.2”的特性曲线项进行设定，选择特性曲线为 “1/50”，调试完后，操作不便的现象得到一定程度上的改善。（“LINEAR”表示使阀按线性调节开度，中控室给多少阀位，现场阀就开多大的开度；“EP 1/25，1/50”是表示使阀在一个范围内接受中控室给一个大的开阀信号，而阀却开一个小于该阀位的开度，当越过这一范围时调节阀对控制信号的变化很大；“EP 25/1，50/1” 是表示使阀在一个范围内接受中控室给一个小的开阀信号，而阀却开一个大于该阀位的开度，当越过这一范围时调节阀对控制信号的变化不大），从该情况中可以总结出通过特性曲线的修正可以在一定程度上解决工艺此类操作不便的问题。

ABB阀门定位器自动校验调试步骤

ABB阀门定位器自动校验调试步骤
步骤
操作方法
1、进入主菜单
同时按住⇧和⇩键，并点ENTER键松再开。等待3秒钟，计数器从3计数到0。松开⇧和⇩键。程序自动进入P1.0配置菜单
2、定位器安装形式的选择
程序自动进入P1.0配置菜单前提下：使用⇧和⇩键选择定位器安装形式为直行程或角行程。（1、角行程安装形式(rotary)：定位器没有返馈杆，其返馈轴与执行器角位移输出轴同轴心, 一般角位移为90º。2、直行程安装形式(linear)：定位器必须通过返馈杆驱动定位器的转动轴，一般定位器的返馈杆角位移小于60º, 用于驱动直行程阀门气动执行器。）
4、阀门正反作用的调整
1、子菜单选择
同时按住MODE和ENTER两键，点击⇧键。显示器显示“P2._SETPOINT”。松开MODE和ENTER两键。显示器显示“P2.0 MIN_PGE”
2、按住MODE键。点击⇧键3次。显示器显示“P2.3-ACTION”，松开MODE键。点击⇧键选择“REVERSE”
3、自动校验
1、按住MODE键，点击⇧键一次，直到显示出“P1.1”。
2、按住ENTER 键直到计数器倒计数到0，松开ENTER 键，自动调整程序开始运行(显示器显示正在进行的程序语句号，自动MODE键。点击⇧键，直到显示出“P1.4”按住ENTER进入保存项，点击⇧键、⇩键，选NV-SAVE，按ENTER键。
3、切换至“P2.7 EXIT”存储并退出（如软件版本是2.0以上，则切换“P2.8 EXIT”）
（1）按住MODE键。（2）点击⇧键多次直至显示器显示“P2.7 EXIT”。（3）松开MODE键。（4）用⇧或⇩键选择 NV_SAVE。（5）按住ENTER 键直到计数器倒计数结束后松开。

ABB定位器调试

ABB定位器调试电气连接1.接通气源前，先将气源管放空一段时间以排除管路中可能存在的灰尘、杂质、水、油等。

建议放空时间 30 分钟，可以用手或者白纸、白布进行气源质量的检查。

声明：如由于灰尘、杂质、水、油等造成定位器的损坏，ABB 将不提供质保。

检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为 6 BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。

2.接通 4---20mA 输入信号。

(定位器的工作电源取自输入信号，由 DCS 二线制供电，直接加至定位器的电压不能超过 30V / 50mA，否则有可能损坏定位器电路)。

3.检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：按住MODE键。

并同时点击⇧或⇩键，直到操作模式代码1.3显示出来。

松开MODE键。

使用⇧或⇩键操作，使执行器分别运行到两个终端位置，记录两终端角度两个角度应符合下列推荐角度范围直行程应用范围在 -28º--- +28º 之内。

角行程应用范围在 -57º--- +57º 之内。

全行程角度应不小于25º若角度未符合上述要求，则需通过调节反馈杆、联轴器或者定位器的安装位置使得角度值满足上述要求启动自动调整程序（执行器或阀门安装于系统后最好通过此程序重新整定）：方法 1：用于直行程阀门按住MODE键 5 秒，直到出现“ADJ_LIN”松开MODE键再按住MODE键直到显示器上计数器倒计数到 0松开MODE键，自动调整程序开始运行(显示器显示正在进行的程序语句号)。

自动调整程序大约需要 5 分钟左右，顺利结束后定位器会自动存储上述自动调整得到的参数，并自动切换控制方式到 1.1CTRL_FIX方法 2：用于角行程阀门按住ENTER键 5 秒，直到出现“ADJ_ROT”松开ENTER键再按住ENTER键直到显示器上计数器倒计数到 0松开ENTER键，自动调整程序开始运行(显示器显示正在进行的程序语句号)。

阀门定位器及变送器调试与参数设置

况下在信号线连接的条件就不必加入）。
3、检查位置反馈杆的安装角度（在不更换气动执行机构情况下，可以不做）：
按住MODE键。并同时点击↑或↓键，直到操作模式代码1.3显示出来。松开MODE键使用↑或↓键操作，使执行器分别运行到两个终端位置，记录两终端角度。两个角度应符合下列推荐角度范围直行程应用范围在-28°---+28°之内。角行程应用范围有-57°---+57°之内。（-45°---+45°，开“-”关 “+”）全行程角度应小于25°
3、对调节信号的带负载能力有较高的要求
在实际使用过程中，智能定位器的输入阻抗较高，当输入信号为20mA时，供电电压的最小要求值为12VDC、带负荷能力不小于600Ω，否则定位器不能正常工作；最
小输入电流不小于3.6mA时，才能确保其性能。
二、定位器的调试
由于有多种应用，所以定位器装配后必须与执行机构相适应（初始化）。初始化可用以下三种方式进行：
7、改变参数: 。按或键直到所需的数值或状况显示出来. (当保持按着相关的箭头时,参数随时着数值不断地变化, 变化率每秒增加直到到达参数的限值)
8、保存数据并退出组态级
。选择相应参数的“EXIT”参数，并使用上或下键把它设置到两个可用状况中的一个。
NV SAVE 所作的更改将起作用并被保存在永久存储器中返回到运行级
使用这个参数,可以指定显示的零位对应于连杆轴,按顺时针或逆时针转到停止位置.
选项:
CLOCKKW
顺时针到达停止位置
CTCLOCKW
逆进针到达停止位置
出厂设定:
CTCLOCKW (逆时针)
5、返回到运行级:
P 1.4
CONF

热工竞赛-气动阀门定位调试(ABB定位器)

1套
7
信号发生器
FLUKE701
1台
表二气动门调校工具清单
序号
工具名称
数量
核对
备注
1
弯管器8mm
1把
2
割管器
1把
3
刮孔器
1把
4
电笔
1支
5
十字螺丝刀
1把
6
一字螺丝刀
1把
7
尖嘴钳
1把
8
活扳手8″
1把
9
活扳手10″
1把
10
内六角扳手
1套
11
万用表
1台
12
卷尺
1盒
13
表三气动门调校材料清单
序号
材料名称
数量
核对
3
整定后阀门行程必须与标尺范围一致，偏差超过2mm扣3分
3
调整阀位反馈，输入指令与阀门实际开关方向、大小一致，指示不正确扣3分
3
灵敏度及阻尼调整合适，禁止定位器过调及震荡，不符扣3分
3
断气源自锁试验未做或试验失败扣3分，气源压力低于0.25±0.05Mpa，气控锁止阀动作，未调整扣2分
3
整定后，定位器反馈杠杆全行程夹角大于
7
复位10分
执行机构解体
8
未解体摆放扣8分，未摆放整齐并恢复初始位置扣3分
工器具清理及场地清洁
2
工器具未整理或场地未清洁，扣2分
8
考评
1、能正确使用工具，能爱惜考场设备。
2、标准时间90分钟，评委复核时间暂停计时。
能正确使用工具，损坏工具（表二）扣2分。
爱惜考场设备，造成表三中消耗性质材料损坏而未影响考试进程的扣2分，影响考试进程的扣5分。造成设备（表一）损坏终止比赛，取消本科目考试成绩

ABB智能定位器TZID-C调试说明书(中文正式版).

ABB TZID-C智能定位器安装及操作说明书※气动连接·使用与定位器气源端口处标识的标准接口连接气源·连接定位器的输出与气动执行器的气缸※电气连接根据下列接线端子图以及设计要求进行相应的配线（一般只需+11，-12，+31，-32）＋11 －12 控制信号输入端子（DC4---20mA，负载电阻Max.410欧姆）＋31 －32 位置反馈输出端子（DC4---20mA，DCS+24V供电）＋41 －42 全关信号输出端子（光电耦合器输出）＋51 －52 全开信号输出端子（光电耦合器输出）＋81 －82 开关信号输入端子（光电耦合器输入）＋83 －84 报警信号输出端子（光电耦合器输出）＋41 －42 低位信号输出端子（干簧管接点输出，5---11VDC,<8mA）＋51 －52 高位信号输出端子（干簧管接点输出，5---11VDC,<8mA）※调试步骤1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求（定位器的最大供气压力为7BAR,但实际供气压力必须参考执行器所容许的最大气源压力）；2.接通4---20mA输入信号。

（定位器的工作电源取自输入信号，由DCS二线制供电，端电压为DC8.7V左右，不能将DC24V直接加至定位器，否则有可能损坏定位器电路）；3.检查位置反馈杆的安装角度（如定位器与执行器整体供货，则由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：·按住MODE键·同时点击↑或↓键，直到操作模式代码1.3显示出来·松开MODE键。

·使用↑或↓键操作，使执行器分别运行到两个终端位置，记录两终端角度。

·两个角度应符合下列推荐角度范围（最小角位移20度；无需严格对称）直行程（小角度）应用在－28°---＋28°之内。

角行程（大角度）应用在－57°---＋57°之内。

ABB定位器调试步骤

ABB定位器调试步骤
1.定位器面板设置：
ENTER↑
MODE↓LKS
2.内部接线（4根）反馈和指令线。

3..调试前的重要参数切换方式：
①切换就地、远方按住MODE键不要松开，再点击↑↓键可以进行切换。

②用①的方式进入1.1（远方控制）1.2（就地控制）
③若要实现快开，则先按住↑键再按键↓键；实现快关，则先按住↓键再按住↑键，方可完成操作。

④用①的方式进入1.3，出现单词SENS-POS，其意思是显示调节定位器后连杆与后旋钮弧度保持在对称的范围内。

4、调试步骤
①P1.0：将↑↓键同时按,然后点击”ENTER”键，出现单词“LINEAR”调节角行程和直行程。

②P1.1：按住MODE键，点击↑↓键，进入P1.1菜单。

常按ENTER键3S,然后面板显示倒数计时为0后松开，就出现自整定，直到出现完成“COMPIETE”单词。

③P1.4：退出（EXIT）会显示“保存”和“不保存”，按住“ENTER”3S,则保存调试，若不保存，直接按↑键，退出到“放弃”单词，然后再按住“ENTER”3S，退出。

④P2.3出现REVERSE单词，显示的是调节阀门和定位器的正反作用。

⑤P3.2出现CW/CCW单词，调节的是DCS和就地定位器指令的正反作用。

⑥P3.3出现EXIT单词，意思为退出。

⑦P8.2出现DIGEET单词，则调节的是DCS和就地定位器反馈的正反作用。

以上参数为重要参数调试步骤，详情请查看说明书！
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

ABB阀门定位器整理调试

ABB阀门定位器简易调试菜单接线+11-12控制信号输入端子(DC4---20mA，负载电阻欧姆) +31-32位置返馈输出端子(DC4---20Ma，DCS+24V供电)一、检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：按住MODE键。

并同时点击⇧或⇩键，直到操作模式代码显示出来。

松开 MODE键。

使用⇧或⇩键操作，使执行器分别运行到两个终端位置，记录两终端角度两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程应用范围在 -28º--- +28º之内。

角行程应用范围在 -57º--- +57º之内。

全行程角度应不小于25º二：菜单切换1.切换至参数配置菜单同时按住⇧和⇩键点击ENTER键等待3秒钟，计数器从3计数到0，松开⇧和⇩键程序自动进入配置菜单（使用⇧和⇩键选择定位器安装形式为直行程或角行程。

角行程安装形式(rotary)：定位器没有返馈杆，其返馈轴与执行器角位移输出轴同轴心, 一般角位移为90º直行程安装形式(linear)：定位器必须通过返馈杆驱动定位器的转动轴，一般定位器的返馈杆角位移小于60º, 用于驱动直行程阀门气动执行器。

）注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终端的定义方法不同，且线性化校正数据库不同，可能导致较大的非线性误差。

出厂时的缺省设置为：linear2、从配置功能菜单中选择第其它组参数同时按住MODE和ENTER两键点击⇧键显示器显示“ SETPOINT”松开 MODE和ENTER两键显示器显示“ MIN_PGE3、各组参数选择按住MODE，点击⇧键选择项。

存储按住MODE键点击⇧键一次或多次，直到显示出“EXIT”松开MODE键用⇧或⇩键选择 NV_SAVE (若选择‘CANCEL’，此前所作修改将不予存储。

ABB阀门定位器维护与检修

1．调校步骤2．2．1接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求。

2．2接通4~20mA输入信号。

（定位器的工作电源取自输入信号）。

2．3检查位置反馈杆的安装角度：2．3．1按住MODE键。

2．3．2并同时点击↑或者↓键，直到操作模式代码1.3显示出来。

2．3．3松开MODE键。

2．3．4使用↑或者↓键操作，使执行器分别运行到两个终端位置，会分别显示终端位置的角度，记录两终端角度2．3．5两个终端位置的反馈杆的安装角度应符合下列推荐角度范围：直行程应用范围在-28°------+28°之内。

角行程应用范围在-57°------+57°之内。

全行程角度应不小于25°2．3．6如果角度不在上述范围之内，将执行器先运行到一个终端位置，松开反馈杆上的连接螺丝，调整反馈杆的安装角度，从显示屏上观察，达到要求角度后紧固连接螺丝，然后操作执行器运行到另一个终端位置，检测角度，如果不符则依上述方法调整。

反复调整两个终端位置的角度直到满足要求为止。

2．4切换至配置功能级2．4．1 同时按住↑或者↓键2．4．2 点击ENTER键2．4．3 等待3秒钟，计数器从3计数到02．4．4↑或者↓键程序自动进入P1._配置栏。

2．5使用↑或者↓键选择定位器安装形式为直行程或角行程角行程安装形式：定位器没有反馈杆，其反馈轴与执行器角位移输出轴同轴心，一般角位移为90°，如用于蝶阀，球阀的双气缸执行器直行程安装形式：定位器必须通过反馈杆驱动定位器的转动轴，一般定位器的角位移小于60°，用于驱动直行程阀门气动执行器。

我厂采用的ABB执行器为直行程安装形式，在参数P1.0里面选择：LINEARC（直行程）2．6启动自动调整程序：2．6．1 按住MODE键。

2．6．2 并同时点击↑键一次或多次，直到显示出“P1.1”。

2．6．3 松开MODE键。

2．6．4 按住ENTER键3秒直到计数器倒计数到02．6．5 松开ENTER键，自动调整程序开始运行。

ABB定位器调校步骤

ABB定位器调校步骤步骤一：准备工作1.1检查机器人系统和工作环境，确保所有安全措施和防护设备已经启用。

1.2确保机器人和控制系统已经正确连接，并且机器人能够正常工作。

1.3确保机器人上安装的定位器和其他相关设备处于正常状态，并且没有损坏或松动。

步骤二：初始化机器人2.1打开ABB机器人控制系统，并确保机器人系统处于待机状态。

2.2进入ABB机器人控制系统的专用调校程序，并选择定位器调校模式。

步骤三：设置调校参数3.1在调校程序界面上输入相关参数，包括机器人的位置、姿态、姿态姿势和其他调校参数。

3.2根据实际需要设置定位器的精度和灵敏度参数。

步骤四：执行定位器调校4.1调整机器人的姿势和姿势姿势，使其与预定的位置和姿势完全吻合。

4.2通过调整机器人的位置和姿势，进行微调，以便定位器能够准确地读取和显示目标位置和姿势。

4.3对定位器进行校准，以确保机器人在工作时能够准确地定位和执行任务。

步骤五：验证定位器调校结果5.1使用校准后的定位器进行工作，观察机器人是否能够准确地定位和执行任务。

5.2如果发现机器人在工作中出现定位错误或执行不准确的情况，需要重新进行定位器调校。

步骤六：保存调校结果6.1将调校后的参数和数据保存到机器人控制系统的数据库中。

6.2对于多台机器人系统，需要为每台机器人保存独立的调校结果。

步骤七：定期检查和维护7.1定期检查机器人系统和定位器的状态，确保其正常运行。

7.2定期校准定位器，以确保机器人在工作中保持准确的定位和执行能力。

7.3对于长时间未使用的机器人系统，需要重新进行调校和校准，以恢复其准确的定位和执行能力。

总结：以上是ABB定位器调校的详细步骤。

定位器是机器人系统中非常重要的组成部分，能够对机器人的定位和姿态进行准确的测量和控制。

通过对定位器进行调校和校准，可以确保机器人在工作时能够准确地定位和执行任务，提高机器人系统的工作效率和精度。

在进行定位器调校时，需要严格按照操作步骤进行，保证调校的准确性和可靠性。

ABB阀门定位器的校验程序

ABB阀门定位器的校验程序
菜单1.0
1.1阀门振荡参数（阻尼系数）
1.2脱开中控，由现场的UP DOWN 让阀门开关
1.3
2.0调校菜单（可调量程，正、反作用）
2.1比
2.2阀门定位器角行程，TDIZ型为60°反馈杆在阀门开关时的角度行程。

2.3阀门的调零。

高低报警由定位器上的2个旋钮调节。

量程调整：正反作用设置：
开始时，液晶显示的是1.0菜单。

同时按UP+DOWN不松手，按reset,松reset，液晶指示会从3到0，此时松开UP+DOWN进入2.0菜单。

这时再同时按UP+DOWN，液晶指示从3到0后，再松开UP+DOWN，可进入量程调校。

定位器自动校验后，须按住reset，待液晶指示从3到0后，松开reset，定位器会储存住此时定位器的量程。

正反作用设置，是在进入2.0菜单后。

如要设正作用，按住UP，待液晶指示从3到0后，松开UP，此时，液晶显示P32，再按住UP，待液晶显示从3到0后，再松开UP。

再按住reset，待液晶指示从3到0后，松开reset，储存所设正作用。

如要设反作用，按住DOWN，待液晶指示从3到0后，松开DOWN，此时，液晶显示P31，再按住DOWN，待液晶显示从3到0后，再松开DOWN。

再按住reset，待液晶指示从3到0后，松开reset，储存所设反作用。

阀门定位器简易操作步骤（有用）

阀门定位器简易操作步骤
一、山武定位器
1、设定调试阀门指令87.5%或12.5%；
2、到就地，在定位器上用一字螺丝刀按下调整按钮并旋转，保持直至阀门动作；
3、松开调整按钮，等待调整结束。

二、西门子定位器
1、按方式键5秒以上，进入组态方式，松开手指。

2、点按方式键，切换到下一个组态参数，找到第4个参数INITA；
3、按+键5秒以上，初始化开始；
4、等待阀门自动调整，大约10分钟后，显示FINSH；
5、点击方式键，然后长按方式键5秒以上，退出组态方式；
6、此时定位器在手动模式，点击方式键，定位器切换到自动模式。

三、ABB定位器
1、按MODE键5秒，直到出现“ADJ_LIN”;
2、松开MODE键；
3、再按住MODE键，直到显示器上计数器倒计数到0；
4、松开MODE键，自动调整程序开始运行；
5、自动调整程序运行大约5分钟，顺利结束后定位器自动存储调节参数，并自动切换
控制方式到：1.1 CTRL_FIX。

ABB定位器简易调试步骤)

ABB定位器简易调试步骤
第一步：切换至参数配置菜单
同时按下↑和↓键
点击ENTER 键，然后松开该键，
计数器从３计数到０，
松开↑和↓键
程序自动进入P1.0 配置菜单
第二步：按住MODE 键
点击↑键一次或多次，直到显示出“P1.1”
松开MODE 键
按住ENTER 键３秒直到计数器倒数到０
松开ENTER 键，自动调整程序开始运行（显示正在进行的程序语句号）。

等待五到七分钟，自动调整程序顺利结束后，显示器显示“COMPLETE”。

第三步：按住MODE 键
点击↑或↓键一次或多次，直到显示出“ P1.5”
松开MODE 键
用↑或↓键选择NV_SA VE(若选择“CANCEL”,此前所作修改将不予存储)。

按住ENTER 键３秒直到计数器倒计数结束后松开（选择“CANCEL”不存储，也需执此步骤退出参数配置级）。
