京瓷复印机1635培训手册

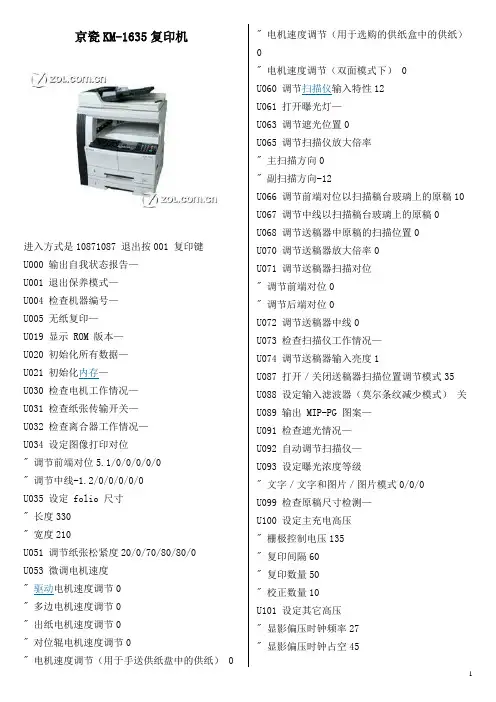

京瓷KM-1635代码表
京瓷KM-1635复印机进入方式是10871087 退出按001 复印键U000 输出自我状态报告—U001 退出保养模式—U004 检查机器编号—U005 无纸复印—U019 显示 ROM 版本—U020 初始化所有数据—U021 初始化内存—U030 检查电机工作情况—U031 检查纸张传输开关—U032 检查离合器工作情况—U034 设定图像打印对位" 调节前端对位5.1/0/0/0/0/0" 调节中线-1.2/0/0/0/0/0U035 设定 folio 尺寸" 长度330" 宽度210U051 调节纸张松紧度20/0/70/80/80/0U053 微调电机速度" 驱动电机速度调节0" 多边电机速度调节0" 出纸电机速度调节0" 对位辊电机速度调节0" 电机速度调节（用于手送供纸盘中的供纸） 0 " 电机速度调节（用于选购的供纸盒中的供纸）0" 电机速度调节（双面模式下） 0U060 调节扫描仪输入特性12U061 打开曝光灯—U063 调节遮光位置0U065 调节扫描仪放大倍率" 主扫描方向0" 副扫描方向-12U066 调节前端对位以扫描稿台玻璃上的原稿10 U067 调节中线以扫描稿台玻璃上的原稿0U068 调节送稿器中原稿的扫描位置0U070 调节送稿器放大倍率0U071 调节送稿器扫描对位" 调节前端对位0" 调节后端对位0U072 调节送稿器中线0U073 检查扫描仪工作情况—U074 调节送稿器输入亮度1U087 打开／关闭送稿器扫描位置调节模式35U088 设定输入滤波器（莫尔条纹减少模式）关U089 输出 MIP-PG 图案—U091 检查遮光情况—U092 自动调节扫描仪—U093 设定曝光浓度等级" 文字／文字和图片／图片模式0/0/0U099 检查原稿尺寸检测—U100 设定主充电高压" 栅极控制电压135" 复印间隔60" 复印数量50" 校正数量10U101 设定其它高压" 显影偏压时钟频率27" 显影偏压时钟占空45" 转印控制电压（较大尺寸） 168" 转印控制电压（较小尺寸） 179" 转印充电输出关闭定时38" 转印充电输出开启定时34" 分离控制电压1" 分离充电输出开启定时33" 分离充电输出关闭定时43U110 检查／清除感光鼓计数—U130 墨粉装入模式—U144 设定墨粉装入操作0U158 检查／清除显影计数—U161 设定定影控制温度" 初级稳定的定影温度140" 二次稳定的定影温度160" 复印操作温度 1 170" 复印操作温度 2 180" 用于定影控制的纸张数5" 用于定影控制的纸张数（厚纸） 20U162 强制稳定定影—U163 重设定影故障的数据—U167 检查／清除定影计数—U199 检查定影温度—U200 打开所有 LED —U202 设定 KMAS 主监视系统—U203 单独操作送稿器—U204 设定是否有钥匙计数卡或钥匙计数器关U207 检查操作面板键—U243 检查送稿器电机和电磁铁的工作情况—U244 检查送稿器各开关—U250 设定保养周期150000U251 检查／清除保养计数0U252 设定地域日本U253 在单、双计数之间进行切换A3U254 开／关自动启动功能开U255 设定自动清除时间90 U258 检测到墨粉用尽时，切换复印操作单张模式U260 改变复印计数定时出纸后U265 设定地域规格0U332 设定尺寸转换系数1.0U342 设定出纸限制开U345 设定保养到期指示值—U402 调节图像打印的预留装订边—U403 调节稿台玻璃上的原稿扫描预留装订边—U404 调节送稿器中的原稿扫描预留装订边—U407 调节内存图像打印前端对位—U901 检查／清除各供纸位置的复印计数—U903 检查／清除卡纸计数—U904 检查／清除故障显示计数—U905 检查／清除送稿器计数—U908 检查总计数—U910 清除覆盖率数据—U911 检查／清除各种纸张尺寸的复印计数—U927 清除计数器—U928 检查／清除机器运转计数—U990 检查／清除曝光灯亮起时间—U991 检查扫描仪计数—U993 输出 VTC-PG 图案—KM-1620自诊断功能KM-1620配备自诊断功能。
用户培训手册【word版】3p
六、常见报错分析与解决方案
6.1条码机常见问题及解决方法----------------------------10
6.2打印头断针检测 ------------------------------------- 12
（希望客户通过手册可以自己掌握如何进入和退出菜单，以提高维修效率）
常用组合键：
1、Feed+Cut+Online 重启打印机，或叫热启动 。重启过程后，打印机的所
有打印文件数据被删除！
2、Online+ Cut 标签倒走(测试用，正常情况下禁用)
3、Online+ Feed 标签和色带慢慢向前输送（测试用，正常情况下禁用）
用户培训手册
640X
一、碳带的安装
1.1碳带安装卷绕方式 -----------------------------------3
1.2碳带张紧力的调节 -----------------------------------3
1.3碳带的选择 -----------------------------------------4
3.4设计打印文档 ---------------------------------------7
3.4.1软件工具栏功能介绍
3.5打印头温度参数设置注意事项 ------------------------- 8
四、打印机设置与调整
4.1打印机与电脑接口设置 ------------------------------- 8
3、一定要使用限位卡槽，以保证走纸不会偏移；
4、注意经常定期对标签感应器进行清洁，以减少无谓的报错。

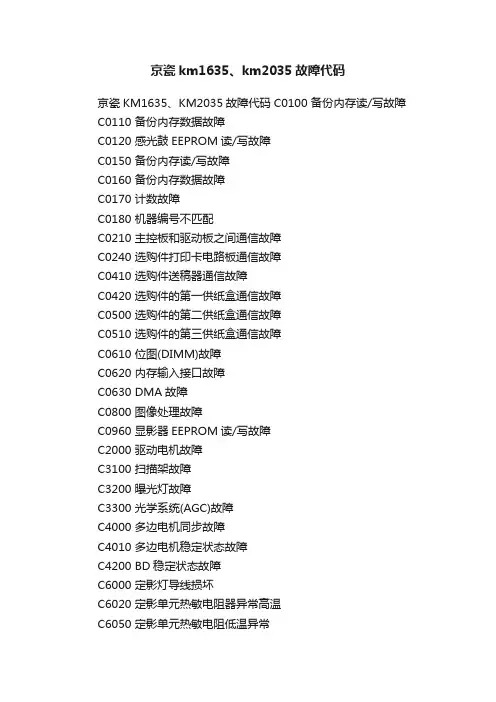

京瓷km1635、km2035故障代码
京瓷km1635、km2035故障代码京瓷KM1635、KM2035故障代码C0100 备份内存读/写故障C0110 备份内存数据故障C0120 感光鼓EEPROM读/写故障C0150 备份内存读/写故障C0160 备份内存数据故障C0170 计数故障C0180 机器编号不匹配C0210 主控板和驱动板之间通信故障C0240 选购件打印卡电路板通信故障C0410 选购件送稿器通信故障C0420 选购件的第一供纸盒通信故障C0500 选购件的第二供纸盒通信故障C0510 选购件的第三供纸盒通信故障C0610 位图(DIMM)故障C0620 内存输入接口故障C0630 DMA故障C0800 图像处理故障C0960 显影器EEPROM读/写故障C2000 驱动电机故障C3100 扫描架故障C3200 曝光灯故障C3300 光学系统(AGC)故障C4000 多边电机同步故障C4010 多边电机稳定状态故障C4200 BD稳定状态故障C6000 定影灯导线损坏C6020 定影单元热敏电阻器异常高温C6050 定影单元热敏电阻低温异常C6400 过零信号故障C6420 定影保险丝熔断故障C7400 显影单元接插件插入故障C7410 感光鼓单元接插入故障C7750 感光鼓类型不匹配故障AC7760 感光鼓类型不匹配故障BC7800 外部温度热敏电阻损坏C7810 外部温度热敏电阻短路精华知识收藏转载到QQ空间京瓷复印机KM-1635出现呼叫服务怎样解决[ 标签：京瓷 km-1635,京瓷,复印机 ]开机就显示呼叫服务C6050，这种情况怎么解决完美回答:1 人气:30 解决时间:2008-03-19 10:36 精华知识2C91-5-18代码内容备注原因检查步骤／纠正措施C420(A420*)C600C602C605BD 稳定状态故障多边电机旋转稳定后，MIC 检测到一个600 毫秒的 BD 错误。
定影加热器导线损坏在定影预热阶段，到达50℃/122°F 的时间超过了 1 3 . 5 秒，到达100℃/ 212°F 的时间超过了 10 秒，到达第一稳定的时间超过了 10秒或到达第二稳定的时间超过了 24 秒。
京瓷复印机1620培训手册
清洁刮板+清洁辊
光消电（LED） 热辊＋压辊 风扇冷却
20
Kyocera Mita Corporation
Main Specification KM-1620
項目
月最大复印量
KM-1620
20,000张 18MB ( 做为位图内存使用） 14MB 标配 (选购件 :32MB,64MB,128MB) 23 ℃ 60%RH 10 ℃ to 32.5 ℃ 15% to 80% RH 2000m 最大 1500 lux 最大
7
Kyocera Mita Corporation
操作面板
1．初始设定：长按[浓淡调节]键 2．供纸盒的尺寸设定： 长按[纸张选择]键 3．节能模式(１０秒后恢复23℃50％ ）： 按:[节能]键 4．自动关机模式(19秒后恢复23℃50％）：长按[节能]键３秒以上 5. 总计数: 长按[停止/清除]键3秒。（打印报告时，按[开始]键） 6. 部门管理的设定: 长按[部门管理]键和[浓淡调节]键 d01:ON/OFF,d02:登录,d03:消除,d04:清除,d05:打印列表
选购件 标准
标准 本体 图像内存：14MB 选购内存 32/64/128MB 双面器DU-410 供纸盒PF-410
13
Kyocera Mita Corporation
选购件 选购件 选购件
关于增强产品功能的设备
＜DP-410＞ • 双面原稿的自动送稿器。 • 重量为6kg、能够轻松的开闭盖板。 • 存放原稿多达50页 ＜PF-410＞ • 安装简单 • 原稿剩余数量可从供纸盒上的纸张余 量显示窗表示出来。 • ＜DU-410＞ • 装配后机器的大小也不会改变。 • 安装时，只要打开机器侧面的盖板， 插入即可。
163技术培训手册
TOSHIBA MFP东芝多功能数码复印机Service Training GuideFor e-STUDIO 163/203技术服务培训手册客户服务中心2005 营业本部东芝复印机(深圳)有限公司目录目录 0一、概述 (1)（一）机器特点 (1)（二）规格参数 (3)（三）选购件 (4)（四）耗材 (5)（五）维修工具(均为通用夹具) (5)（六）自测题 (6)二、新机的安装与设置 (7)（一）主机安装步骤。
(7)（二）自动输稿器（MR-2017）安装步骤 (14)（三）PFU（MY-1027）安装步骤 (20)（四）自测题 (23)三、复印过程 (24)（一）复印过程 (24)（二）自测题 (28)四、图像处理 (29)（一）图像处理 (29)（二）自测题 (32)五、机器各主要部分及电气模块 (33)（一）扫描部分 (33)（二）显影部分 (33)（三）与鼓相关部分 (34)（四）激光单元部分 (34)（五）定影和出口部分 (35)（六）电源部分 (35)（七）主板（PWA-F-MAIN） (35)（八）自测题 (37)六、维修知识和技能 (38)（一）自诊断模式 (38)（二）部门代码的开启和管理 (43)（三）相关图像质量和图像尺寸的调整 (45)（四）Firmware升级 (47)（五）更换主板或SRAM（内存板） (49)（六）单次作业最大输出页限制的设置 (49)（七）更换载体 (50)（八）高压调整 (50)（九）自测题 (51)七、附录 (52)（一）PM套件列表 (52)（二）Toshiba Viewer简介 (52)（三）常见问题及解答 (53)一、 概述知识要点．．．．：机型区分，独特设计。
（一） 机器特点1． 长江系列机器分高，低两个版本，四个机型，e-STUDIO163/203为低版本。
e-STUDIO165/205为高版本，低版本标配有复印、GDI 打印和Local Twain 扫描(通过Toshiba View ，将扫描图像存储在PC 电脑上)功能，其突出优势是性价比高。
京瓷KM1635_2035故障代码
C0100 备份内存读/写故障
C0110 备份内存数据故障
C0120 感光鼓eeprom读/写故障
C0150 备份内存读/写故障
C0160 备份内存数据故障
C0170 计数故障
C0180 机器编号不匹配
C0210 主控板和驱动板之间通信故障C0240 选购件打印卡电路板通信故障C0410 选购件送稿器通信故障
C0420 选购件的第一供纸盒通信故障C0500 选购件的第二供纸盒通信故障C0510 选购件的第三供纸盒通信故障C0610 位图(dimm)故障
C0620 内存输入接口故障
C0630 Dma故障
C0800 图像处理故障
C0960 显影器eeprom读/写故障
C2000 驱动电机故障
C3100 扫描架故障
C3200 曝光灯故障
C3300 光学系统(agc)故障
C4000 多边电机同步故障
C4010 多边电机稳定状态故障
C4200 Bd稳定状态故障
C6000 定影灯导线损坏
C6020 定影单元热敏电阻器异常高温C6050 定影单元热敏电阻低温异常C6400 过零信号故障
C6420 定影保险丝熔断故障
C7400 显影单元接插件插入故障
C7410 感光鼓单元接插入故障
C7750 感光鼓类型不匹配故障a
C7760 感光鼓类型不匹配故障b
C7800 外部温度热敏电阻损坏
C7810 外部温度热敏电阻短路。
京瓷美达KM1620代码1635黑点解决办法
KM-1635/2035更换驱动板及鼓组件后的对应措施进入方式是10871087U000 输出自我状态报告—U001 退出保养模式—U004 检查机器编号—U005 无纸复印—U019 显示 ROM 版本—U020 初始化所有数据—U021 初始化内存—U030 检查电机工作情况—U031 检查纸张传输开关—U032 检查离合器工作情况—U034 设定图像打印对位•调节前端对位5.1/0/0/0/0/0•调节中线-1.2/0/0/0/0/0U035 设定 folio 尺寸•长度330•宽度210U051 调节纸张松紧度20/0/70/80/80/0U053 微调电机速度•驱动电机速度调节0•多边电机速度调节0•出纸电机速度调节0•对位辊电机速度调节0•电机速度调节（用于手送供纸盘中的供纸） 0•电机速度调节（用于选购的供纸盒中的供纸） 0•电机速度调节（双面模式下） 0U060 调节扫描仪输入特性12U061 打开曝光灯—U063 调节遮光位置0U065 调节扫描仪放大倍率•主扫描方向0•副扫描方向-12U066 调节前端对位以扫描稿台玻璃上的原稿10U067 调节中线以扫描稿台玻璃上的原稿0U068 调节送稿器中原稿的扫描位置0U070 调节送稿器放大倍率0U071 调节送稿器扫描对位•调节前端对位0•调节后端对位0U072 调节送稿器中线0U073 检查扫描仪工作情况—U074 调节送稿器输入亮度1U087 打开／关闭送稿器扫描位置调节模式35U088 设定输入滤波器（莫尔条纹减少模式）关U089 输出 MIP-PG 图案—U091 检查遮光情况—U092 自动调节扫描仪—U093 设定曝光浓度等级•文字／文字和图片／图片模式0/0/0U099 检查原稿尺寸检测—U100 设定主充电高压•栅极控制电压135•复印间隔60•复印数量50•校正数量10U101 设定其它高压•显影偏压时钟频率27•显影偏压时钟占空45•转印控制电压（较大尺寸） 168•转印控制电压（较小尺寸） 179•转印充电输出关闭定时38•转印充电输出开启定时34•分离控制电压1•分离充电输出开启定时33•分离充电输出关闭定时43U110 检查／清除感光鼓计数—U130 墨粉装入模式—U144 设定墨粉装入操作0U158 检查／清除显影计数—U161 设定定影控制温度•初级稳定的定影温度140•二次稳定的定影温度160•复印操作温度 1 170•复印操作温度 2 180•用于定影控制的纸张数5•用于定影控制的纸张数（厚纸） 20U162 强制稳定定影—U163 重设定影故障的数据—U167 检查／清除定影计数—U199 检查定影温度—U200 打开所有 LED —U202 设定 KMAS 主监视系统—U203 单独操作送稿器—U204 设定是否有钥匙计数卡或钥匙计数器关U207 检查操作面板键—U243 检查送稿器电机和电磁铁的工作情况—U244 检查送稿器各开关—U250 设定保养周期150000U251 检查／清除保养计数0U252 设定地域日本U253 在单、双计数之间进行切换A3U254 开／关自动启动功能开U255 设定自动清除时间90U258 检测到墨粉用尽时，切换复印操作单张模式U260 改变复印计数定时出纸后U265 设定地域规格0U332 设定尺寸转换系数1.0U342 设定出纸限制开U345 设定保养到期指示值—U402 调节图像打印的预留装订边—U403 调节稿台玻璃上的原稿扫描预留装订边—U404 调节送稿器中的原稿扫描预留装订边—U407 调节内存图像打印前端对位—U901 检查／清除各供纸位置的复印计数—U903 检查／清除卡纸计数—U904 检查／清除故障显示计数—U905 检查／清除送稿器计数—U908 检查总计数—U910 清除覆盖率数据—U911 检查／清除各种纸张尺寸的复印计数—U927 清除计数器—U928 检查／清除机器运转计数—U990 检查／清除曝光灯亮起时间—U991 检查扫描仪计数—U993 输出 VTC-PG 图案—KM-1635/2035更换驱动板及鼓组件后的对应措施（1）（2）（3）模式的F07 （复印浓度）调浅，或者维修模式深，数值大浅）调整。
京瓷办公设备产品技术手册
京瓷办公设备产品技术手册KM-1620/2020 产品手册KM-1650/2050/2550 产品手册KM-3035/4035/5035 产品手册KM-4850w 产品手册京瓷办公设备文件综合解决方案解决方案具体案例及应用京瓷销售策略三年全包概念三年全包经销商利益分析三年全包用户利益分析“完全中意包”租赁策略用户利益分析经销商利益分析1. 产品介绍用户所需求的最差不多的解决方案京瓷KM-1500 为家庭办公和小型办公室提供了完美的选择。
KM-1500是一台整合的数码激光复印技术和差不多的数码功能，例如一次扫描多次打印的台式复印机。
像其它的京瓷品牌设备一样，KM-1500 是在京瓷打印机平台上设计制造，因此具有同样的可靠性。
高效文档处理KM-1500 可选配50 张自动输稿器，便于多页的文稿处理。
标配250 张的通用供纸盒，并可选配一个，能够处理A4 及Folio 类型纸张，50 张手送纸盘能够让你处理不同的纸介。
重要的低成本概念因此，KM-1500 将具有同级产品中最低的单张成本，京瓷不仅提供低成本的耗材同时通过长寿命组件的设计，极大的降低了经销商服务人员的劳动力成本。
所以，购买我们产品的经销商和用户将会获得最大的利益。
2. 产品定位KM-1500 定位于A4 商业入门级数码复印机。
KM-1500 具备先进的数码功能比如一次扫描多次打印及电子分页，能够和目前市场上任何一款A4 复印机竞争。
要紧的目标市场是替换目前市场上同级的模拟机型。
通过其极具吸引力的低初期成本和极具竞争力单张使用成本，KM-1500 能够满足A4 复印机市场上任何用户的需求。
．经销商和用户都情愿同意的“低成本”概念4.1 初期成本低在A4 复印机市场上，用户对价格的关注往往超过其功能，这确实是什么缘故低价的模拟机型仍旧占据着40%的市场份额，京瓷所推出的KM-1500 在价格上处于其它模拟机价格的平均水平。
而我们拥有一次扫描多次打印和电子分页作为标准配置。
KM1635_2035出现鼓击穿时,解决办法!!
机型 KM1635/2035 日期 2007.04.13 页通1/1报
编号：
013
发文单位
技术支持部
题目 关于京瓷KM1635/2035 鼓出现麻点后，暂行解决方法 故障排除 项 目 机械类 进纸问题 其他 现象 印品出现点状均匀分布的底灰 零件改良 电子类 传送/接受 实作调整 技术手册修订 打印/连线
济南道克四通办公设备有限公司
原因 鼓击穿造成！
对策 1.拔掉鼓消电灯插头（鼓上的彩色线束）。此时印品麻点状底灰消失，印品淡 2.进入维修模式设置U101第一项27→30 3.进入系统模式设置F08 把文字+图片的初始浓度改为6
说明 2，3项的设置范围需根据现场印品情况酌量调整 此办法，对于复印效果甚佳，打印时印品会比较淡，请各位注意！ 当鼓出现麻点状底灰时，不要盲目的再次更换新鼓，先确定驱动板的固件版本是否是最新， 或者在找到彻底解决办法前，先用此办法作为过渡使用。
KYOCERA KM-1635 KM-2035复印机 说明书
本操作手册适用于 KM-1635 以及 KM-2035 型号。
本操作手册中所述的KM-1635 和 KM-2035 分别表示每分钟复印 16 页和 20 页。
版权所有。
本材料之任何部分在未经出版方书面允许的情况下，不得以任何形式或通过任何方式（电子或机械，包括影印、录制）或通过任何信息存储和检索系统进行复制或传播。
关于复印的合法性限制•未经版权所有者允许禁止复印版权所有的材料。
•在任何情形下，禁止复印国内或国外货币。
•其他复印也可能受到禁止。
目录充分利用本复印机的高级功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii能源之星项目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v本手册中的安全协定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .vi小心标签 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii安装注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix使用注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xi关于本操作手册 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi约定标记 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xvii1部件名称主机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2操作面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4信息显示屏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-62准备工作装纸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23基本操作基本复印步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2缩放复印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5插印复印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7低耗电模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8自动休眠模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-94复印功能对多种类型的原稿进行双面复印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2分割复印模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6在复印件上预留装订边空间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8删除复印件页边 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10二合一或者四合一复印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12自动分页复印件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19节约墨粉用量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21程序功能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-225系统设定系统菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2系统菜单项目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2系统菜单操作步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7变更默认设定的步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8检查总计数器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-266部门管理部门管理概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2部门管理操作步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2部门 ID 代码登录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3删除部门 ID 代码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3清除部门管理计数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4操作手册i目录输出部门管理列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4如何设定部门管理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5在部门管理模式下进行复印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-67选购设备8保养清洁复印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2更换墨粉盒和废粉盒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-59故障排除如果出现其它故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2若出现以下显示之一 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-5如果出现卡纸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-9附录规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 附录-1一般技术要求 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 附录-4功能与设定组合表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 附录-5索引ii操作手册操作手册iii充分利用本复印机的高级功能自动纸张选择模式复印机将自动选择与原稿尺寸相同的纸张原稿模式选择清晰复印图片原稿自动缩放针对指定纸盒中的纸张尺寸进行缩小／放大缩放模式缩小／放大倍率介于 25% 至 400%之间双面复印模式针对多种类型的原稿进行双面复印分割复印将摊开原稿（书本等）或者双面原稿每一面上的图像复印至不同的纸张页边留白模式位移图像以便在复印件上生成装订边删边模式删除原稿上不需要的边框以便生成更整洁美观的复印件多合一模式将两页或者四页原稿复印至单个页面上分页模式可以执行自动分页省粉打印减少墨粉的消耗量程序功能将经常使用的设定保存至内存A3: 141%部门管理模式语言选择选购内存iv操作手册能源之星项目我公司为国际能源之星项目成员，已确认本机符合国际能源之星项目提出的标准。
包装印刷复印机培训手册(pdf 154页)
厂家初始设定7DF-78(A)（内置装订器）J-1402（作业分离器）M-2107（邮箱）DF-73（1000 页装订器）DF-71（3000 页装订器）DF-75（小册子装订器）PH-2A/B/C/D（用于DF75 的打孔装置）KM-3035/4035/5035NewPF-70500x2 选购供纸盒）PF-75（3000 张选购供纸盒）塔式装订：多订／50塔式装订：多订／50-塔式-内置型-装订：单订／30扫描系统（E（NIC 板载）或打印系统（U（NIC 板载）传真系统（J）〔传真组件〕网络传真系统产品名称参考KM-3035/4035/5035 主机（Falcon-II）传真系统（J）用于 KM-3035/4035/5035 的网络传真系统打印／扫描系统（U）用于 KM-3035/4035/5035 的扫描系统* 当要启用网络传真发送／接收时，请安装新的打印／扫描系统（U）。
21Kyocera Mita Corporation与先前产品的区别（网络扫描功能）项目 一次传输过程可发送的页数KM-30/40/5035 KM-25/35/4030999 张900 张图像压缩系统 非压缩页 复印期间传输的双面操作硬件压缩 可设定 可以软件压缩 不可设定 仅限直接复印TWAIN（PC 端应用程序） 专用专用* 当压缩率超过 1 时，通过 TIFF/PDF 将图像保存为非压缩页。
可通过用户初始设定执行 “ON” 或 “OFF” 操作。
当设定为 “OFF”时，如果压缩率超过 1，扫描操作将视其为压缩故障而停止。
22Kyocera Mita Corporation网络传真系统（改进功能）编号项目1 传真驱动功能显示2封面种类3封面预览4 编辑封面内容时可使用的字母数5 编辑 NWF 地址簿6 NWF 接收通知地址7NWF 接收通知8 带图像附件的 NWF 接收传真系统（J）Tab 格式 6种 可以2 bits 500 个字母可编辑多个地址 10 个地址电子邮件或弹出式通知 电子邮件附件传真系统（F）N/A 仅有 1 种不可 2 bits 250 个字母仅可编辑 1 个地址 5 个地址仅电子邮件 不可编号项目1缩小接收功能2 发送／接收结果显示传真系统（J）添加到用户模式 显示 50 次操作结果传真系统（F）仅可通过 Sim U024 执行显示 10 次操作结果23Kyocera Mita Corporation第 1 部分 产品概述／功能结束24Kyocera Mita Corporation第 2 部分 规格25Kyocera Mita Corporation主要规格KM-3035/4035/5035项目 类型 最大原稿尺寸 原稿位置 复印尺寸 供纸方式 纸张容量纸张尺寸纸张厚度纸张尺寸检测KM-3035KM-4035KM-5035台式A3送稿器：中央， 原稿台：左后部A3-A6R，Folio / 11x17- 5.5x8.5R标准： 2 个前部纸盒+手送 纸盒： 500 张 FD：3000 张 手送：200 张纸盒：A3-A5R，Folio / 11x17- 5.5x8.5RFD：A4，B5/11x8.5 SB：A3-A6R，Folio/11x17 – 5.5 x 8.5R纸盒：60 - 105 g/m²FD：60 - 105 g/m² 手送：45 – 160g/m 纸盒： 自动检测 FD：维修人员设定 手送：自动检测26Kyocera Mita Corporation主要规格KM-3035/4035/5035（公制）项目分辨率 放大倍率 固定放大倍率 首张复印速度复印速度 （未使用送稿器）每月 C/VKM-3035KM-4035扫描时 600X600 dpi写入时 600X600 dpiKM-5035原稿台：25 - 400%（以 1% 为增量） 送稿器：50% - 200%（以 1% 增量）5R5E原稿台：手动 & AE/A4 －低于 3.9(30)／3.5(40/50)秒 送稿器： 手动／A4 －低于 5.0(30)／4.0(40/50) 秒A4：30 张 A4R：22 张 A3：20 张 B4：20 张 B5：30 张A4 ：40 张 A4R ： 27 张 A3： 23 张 B4 ： 23 张 B5： 40 张A4 ： 50 张 A4R ： 31 张 A3： 26 张 B4： 26 张 B5：50 张平均：10K平均：15K平均：25K最大：100K 最大：120K最大：150K27Kyocera Mita Corporation主要规格KM-3035/4035/5035项目KM-3035KM-4035KM-5035出纸方式面朝下出纸容量普通纸：250 张（80g /m²） ²特殊纸张：最多 250 张使用 DF-78 ：最多 150 张预热时间25 秒内（23ºC /50%RH）低功耗（能源之星） 10（预热）／19（关机模式） 秒（23ºC /50）%RH）机器尺寸仅限机器585（宽）X646（深）X745（高）mm机器 + 手送纸盘739（宽）X646（深）mm配备全部装置时 *1512（宽）X646（深）mm出纸位置高度850mm重量（机器） * 机器 + SRDF-2 + DF-71E约 82 kg28Kyocera Mita Corporation主要规格KM-3035/4035/5035项目存储器 位图内存图像存储附加插槽 存储器容量KM-3035KM-4035KM-5035标准配置 64M 容量： 27MB 标准配置（扫描和写入共享）选购件－无容量－37MB 标准配置选购件 – 硬盘 20GB（3.5 英寸）（位图和图像存储共享）无标准配置约存储 322 张 配置硬盘时约存储 70,000 张（A4/MTS/原稿浓度为 6% ／混合模式／中央曝光）29Kyocera Mita Corporation主要规格KM-3035/4035/5035项目保养周期 保养时间 保养部件感光鼓组件 显影组件定影装置 转印组件其他 设置时间KM-3035400KKM-4035KM-5035500K20 分钟以内400K500K400K500K400K500K400K500K参见 PM 保养列表30 分钟内从开箱检查到测试复印，但不包括图像调节30Kyocera Mita Corporation如果在电机附近布线错误，则会出现不通电、电销钉连接线34废粉盒墨粉盒3. 将扁平电缆连接至硬盘。
京瓷培训资料 (复件)
新亚洲风格培训资料一.概括产品风格和生活方式1.风格和生活方式结合了亚洲多国文化的精髓，整体主要以中国明清的传统文化元素为核心，诠释出我们中国浓厚的文化底蕴和内涵，并且在中国文化的基础上，融入了东南亚、日式、泰式元素，给人的感觉既有我们中国文化的神韵，又有东南亚的风情万种，既有日式的淡雅禅意，又有泰式的神秘威严，给人带来一种高贵古典、休闲舒适的生活方式。
2.什么叫新亚洲风格？新亚洲风格，融合了浓郁的亚洲文化，结合日式崇尚极简风格、风情万种色彩浓烈的东南亚元素、中式雍容而内敛的文化、苏杭家具的自然追求，在色泽上保持自然材质的原色调，在视觉上给人以质朴的气息；在工艺上注重技术的精雕细琢，塑造经典艺术、健康的居家环境；古典与现代元素兼容、这种风格，不仅仅是诠释了一种文化内涵，更多是体现了设计的独特艺术感，根据人体力学和家具功能学，提供给您健康舒心、高贵经典、休闲的家居氛围，这就是新亚洲风格的核心。
二.京瓷1.京传统家具制造主要分为京作、苏作、晋作、广作，“京”就是“京作”，京代表一个流派京作风格：宫廷韵味苏作风格：文人雅韵晋作风格：古朴自然广作风格：欧风美丽2.瓷“瓷”是中国四小发明之首，瓷器的出现改变了我们的生活，对于瓷器的制作所需的技术要求是非常高的，那么这所家具的制作技术跟瓷器的技术一样，难度高，京瓷家具的出现同样提升了消费者的生活品味。
四大发明：火药、印刷、造纸术、指南针四小发明：瓷器、纺车、景泰蓝、地动仪京和瓷英文为China china ,表达京瓷品牌由北京走向国际化的趋势3.为什么叫京瓷？（以上的回答）4.京瓷LOGO：底面图案为一扇雕有团花的圆形大门，喻示着京瓷家具将为你打开的是一扇演绎浓厚的中华文化大门5.图案的三层含义：京瓷的拼音大写：J和C联体；联体图案为一典型的中国瓷器花瓶造型；围绕瓷器瓶周围的行云流水，更是彰显着产品绝美的艺术价值。
6.京瓷三.产品独特卖点1、木质（特性：银影、猫眼、鬼脸）①采用非洲进口的花梨木，木质非常坚硬，颜色大多是赤色或红紫色，纹理很清晰，色泽也比较柔和。
1635常见故障
Ecology & Economy
KYOCERA MITA Group
＜3＞
三、故障现象：复印品有细小黑点，U000报告也有黑点
此故障现象特点为黑点非常细小，如黑点过大则考虑为其他原因。 故障原因：鼓被击穿 解决办法： 1、更换新的驱动板 （新驱动板版本，U000中：U019：Engine Boot ×××.002.×××） 即如果是002，则是新版本，如是001就是老版本，需更换；
Ecology & Economy
KYOCERA MITA Group
＜5＞
五、故障现象：打印软故障 故障原因：GDI打印驱动，电脑系统原因等 解决办法： 1、首先排除打印驱动故障： 彻底删除原驱动（用自带删除程序）重新安装GDI驱动 2、排除电脑系统原因： 因1635为GDI打印，所以完全依赖电脑系统的处理， 应逐步排除 USB连线 －> 应用程序（如Word） －> 系统（如XP）－> 病毒等，如能更换电脑测试最好。
KM-1635常见故障处理
Ecology & Economy
KYOCERA MITA Group
＜1＞
一、故障现象：复印品模糊或者出现白斑 故障原因：气候潮湿造成鼓表面结雾所致 解决办法：详见技术通告17
Ecology & Economy
KYOCERA MITA Group
＜2＞
二、故障现象：1635液晶面板无显示或者乱码 故障原因：执行U020后造成（尽量不要执行U020,做U021） 解决办法： 1、U252：设置成 Chn； 2、F02：设置成 中文； 3、U955: 文字：0或者1；文字＋图片：1； 4、以上设置后应该能正常显示，如还不行， 须执行U021后，再重复步骤1－3即可。
京瓷 KM-1635／KM-1648／KM-2035 使用手册
京瓷 KM-1635／KM-1648／KM-2035 使用手册充分利用本复印机的高级功能自动纸张选择模式复印机将自动选择与原稿尺寸相同的纸张原稿模式选择清晰复印图片原稿自动缩放针对指定纸盒中的纸张尺寸进行缩小／放大缩放模式缩小／放大倍率介于25% 至400%之间双面复印模式针对多种类型的原稿进行双面复印分割复印将摊开原稿（书本等）或者双面原稿每一面上的图像复印至不同的纸张页边留白模式位移图像以便在复印件上生成装订边删边模式删除原稿上不需要的边框以便生成更整洁美观的复印件多合一模式将两页或者四页原稿复印至单个页面上分页模式可以执行自动分页省粉打印减少墨粉的消耗量程序功能将经常使用的设定保存至内存部门管理模式使用id 代码控制部门的复印量语言选择改变信息显示屏中使用的语言各种选购设备送稿器供纸盒双面器基本复印步骤1 预热打开电源开关（|）。
在预热完成后，[开始] 键将亮起。
2 放置原稿将复印原稿放置在原稿台玻璃上。
将原稿对齐，使左后角与原稿尺寸指示标记齐平。
ATTENTION：有关在使用选购的送稿器时放置原稿的步骤，请参阅在送稿器中放置原稿。
3 选择各功能选择可用的多种功能。
1 放大与缩小复印2 插印复印3 针对多种类型的原稿进行双面复印*4 分割复印模式5 在复印件上预留装订边空间6 复印不带边框的复印件7 二合一或四合一复印8 自动分页复印件*. 需要安装双面器（选购件）。
4 纸张选择当自动纸张选择亮起时，复印机会自动选择与原稿尺寸相同的纸张。
按[ 纸张选择] 以选择不同的纸张尺寸进行复印。
ATTENTION：您可以关闭自动尺寸选择功能。
（参阅纸盒选择。
）您也可选择将自动优先使用的纸盒。
（参阅选定纸盒。
）5 原稿模式选择您可以选择与要复印的原稿类型相匹配的原稿模式。
按[原稿模式选择] 亮起要使用的原稿模式。
ATTENTION：您可以变更系统菜单中选择的原稿模式。
（参阅原稿模式。
）您可对每一原稿模式的浓度进行调节。
复印机维修培训资料(ppt版)
第十七页，共六十页。
一、安装 墨粉盒 (ānzhuāng)
插入(chā rù)墨粉盒
墨粉盒释放(shìfàng)杆
装入墨粉后关闭前门盖
废粉盒
墨粉盒
墨粉盒 〔870g〕包装盒里还包括废粉盒 〔2个〕 和栅网清洁器 〔1个〕。
• 初始化安装碳粉 • 打印机器(jī qì)的出厂数据即U000报告 • 填写保卡
• 进行复印人员的培训
第十六页，共六十页。
碳粉安装 的两种方式 (ānzhuāng)
• 一、KM-2540/3040 TASKALFA180/181/220/221/620/820
• 机器加电后自动初始化碳粉安装程序〔时间 近15分钟左右〕
• 普通索赔----------指经销商先行将(非人为损坏)的 旧件连同所要办理机器的U000报告一份, 两张白 版,两张黑版,两张复印件一并返回授权维修站,由 授权维修站向厂家申请索赔件,厂方认可同意前方 可返回索赔件给返回经销商.(此索赔方式是指三
第十三页，共六十页。
流程 ： (liúchéng)
接受申报，并上报维修站
第十四页，共六十页。
进入维修模式(móshì)的三种方式
• KM-1620/2021/1635/2035/1650/2050/2550/ • 3035/4035/5035 • TASKALFA180/181/220/221/620/820
• 直接在开机状态下输入(shūrù)10871087
第十八页，共六十页。
二、选购(xuǎn ɡòu)件DP-410,420的安 装
标尺 (biāochǐ) 3、歪斜(wāixié)供
京瓷打印机的培训资料 (软件)
使用KYOCERA Client Tool 来恢复 “驱动设 置”
8. 如安装成功，则出现以下画面。点击“Finish”完成安装。
39
固件升级
10. 此时，设备管理器中会出现一个名为“Kyocera DFU”的 设备。最后，重新启动打印机/一体机，再次升级固件即可。
40
固件升级
USB调试设备驱动安装失败的情况下，会出现下述界面。 请重启打印机/一体机，重新从第一步开始操作。
15
网络连接时打印驱动安装
安装前的准备 用USB 连线连接电脑和打印机。 由于打印机的IP 地址需通过KYOCERA Client Tool 软件来设定，因此需事先 通过USB 连线来安装该软件。 打印机IP 地址的设定 1. 在Windows 界面点击【程序】→【Kyocera】→【Client Tool】，点击运 行【KYOCERA Client Tool】。
33
固件升级
4. 在打开的对话框中点击“下一步“
34
固件升级
5. 选择和电脑相连的机器。
35
固件升级
6. 点击“Install”安装USB调试设备驱动
36
固件升级
7. 安装USB调试设备驱动
37
固件升级
8. 安装过程中如弹出windows找到新硬件向导，请直接点击 “取消”。
38
固件升级
48
序列号恢复工具概要
服务零配件主板 S/No： xxxxxxxxxx 计数: 0 序列号和打印张数的 确认界面
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本保养操作
介绍各部结构
5-1. 供纸／传输部5-2. 成像部
第一部分简介
16，20 张／分钟（A4）
最多1250张（装有3个PF-410）SOPM，标配电子分页
支持各种功能增强件
双面输稿器
双面器
采用长寿命（300K）A-Si 感光鼓（30Φ）
缩放率设定：25 % 至400%
（过去机型：50% 至200%）
* 缩放率超过200%时，先扫描至内存，然后开始打印* 如果使用输稿器时缩放率超过200%，将显示信息，提
产品简介
感光鼓组件（300K）：采用A-Si 感光鼓
（300K）：单组份系统
（300K）：热敏电阻安装于纸张输出区域外部定期保养周期：300K
除了原有3位7段显示外，还板载了128x32点阵.16x2行显示LCD
（LED亮起: 可进行打印输出，
按[100%/Auto%] 键达3秒（缩放比显示: 闪烁）D. 操作面板支持中文，初始语言: 英语
PF-410: 供纸盒（300 张）（与KM-1620/2020相同）DU-410: 自动双面器（与KM-1620/2020相同）
打印系统（X）: GDI打印系统
KM-1635/2035
原稿台盖板D型
RoHS 复印扩充内存
16/32/64/128MB PF-410/300 张供纸盒DP-410 输稿器（50 张双面输稿器）DU-410自动双面器
USB 接口IB-110
* 初始设定“自动旋转（开启/关闭）”可扩展内存至最大160M（1个DIMM插槽）
标配USB接口（高速USB 2.0）
网络打印扩展: IB-110
（通过USB端口支持10Base-T/100Base-TX网络）
环境: 接地良好的多功能一体机
（采用无铅焊接，无铅导线）
2.符合所有环境标准
符合能源之星，BAM 、蓝天使，
日本生态标签，报废电子电气设备等标准。
（符合BAM 标准）
的主要改进之处
降低对位电机转速（改变齿轮）
手送纸盘: 弹簧
较之KM-2550的改进之处
支持400% 缩放率（切换开关）Æ20μm）
时出现共振音
构共振（小于Hz）。
在缩放率为350％至400%时，转数[pps]约为200%时的一半，接近600[Hz],并且该共振与主电机本身的共振频率相符，因此主电机本身的振动会加剧，而电机/其他部件会发出共振音。
墨粉覆盖率仅支持复印功能。
帐户管理功能
帐户管理功能仅支持复印功能
第一部分简介结束
第二部分规格
KM-2020KM-2035
C C
7 Seg LED 7 Seg LED+ 2line LCD
20 sec20 sec
16 cpm16 cpm20 cpm
600 dpi600 dpi600 dpi
600dpi、2 levels/dot600dpi、2 levels/dot600dpi、2 levels/dot
50-200%25-400%(Those with
constraints)
50-200%
32MB [OP] max.160MB 32MB [OP] max.160MB 32MB [OP] max.160MB Standard (32MB) Standard (32MB) Standard (32MB) ⇒⇒⇒
2, 4 2, 4 2, 4
[OP][OP][OP]
[OP]
-Host Based Printing System-
第二部分规格结束
第三部分安装
机器附带
RFID）
TK-428 （KTST）:适用于a-Si 感光鼓
取下固定胶带
取下光学部件固定销
插入墨粉盒
显影初始化
（U130）
开启机器右侧的主开关。
主电机将旋转10分钟）
显示: 9 Æ1
一旦显示“Gd ”* 如果没有检测到墨粉或墨粉盒，则显示“NG ”。
完成安装
“001”，然后按“开始”键中心位置等需按A3纸尺寸进行调整
* 安装完毕后，如果计数器需要清零:
4
大于A4 尺寸的纸: 25 张
如果纸的数量超过了最大设定值，可能会发生下列现象。
纸张前端弯曲（与手送供纸搓纸轮的接触面
纸张出现摺角
纸张宽度检测功能可确定纸张正／反面装订边，所以用户有必要根据纸张大小设定光标处的数值。
当供纸纸张为薄纸或厚纸时，要提前选择纸张类型。
手送供纸设定
<手送供纸纸张大小/类型输入步骤>
浓度调节”键（2个键）达3秒通过按复印倍率增加/减少键选择“F23”
纸张处理错误的纠正方法
供纸盒最后一张纸出现折痕或卡纸
向供纸盒装纸的正确方法如右图所示（从
（如果从供纸盒一侧装纸，底部的纸可能会
因与供纸盒底板摩擦而出现折痕或卡纸）
显示纸张尺寸与实际不符
重新设定供纸盒垂直方向和水平方向的尺寸导板
DP-410 的安装（由螺丝固定）
标尺
DU-410 的安装步骤
将双面器轴部的下半部分插入
传输部的U形槽，钩上卡扣2个，
然后用螺丝2个拧紧。
将传输部盖板开至最大角度，
卡扣轴部
一旦连接完毕，加热器将始终保持开启状态YC8
加热器接插件
电源板
连接供纸盒的接插件（该接插件粘连
YC8接口的基座上）对于KM-2035机型，请同时连接用于下部供纸盒的YC7接口。
3. 将右盖板装回去
供纸盒加热器设定
（初始设定）
按住浓度键3秒（浓、淡键齐按），操作面板进入初始设定模式。
F38: A6R （原稿检测开关）
F48: 自动旋转设定（开启: （默认）/关闭）
F41: 复印份数限制（250份至999份（默认））
第三部分安装结束
第四部分基本保养操作
基本保养操作
时，请更换保养组件并执行维修模式
专用于KM-1635/2035 （部件号: 1702FT3KS0）
定影装置: FK-428（专用）附有计数器复位保险丝
转印辊: TC-420（与KM-2550的相同）
302DA04070 （安装于后盖板）（与KM-2550的相同）<执行下列保养模式>
（1个螺丝），松开感光鼓和显影辊的接触部分
开启传输盖板，取下感光鼓组件上的1个螺丝，然后断开该接插件
当感光鼓盖板处于关闭状态时，向机器前方拉出感光鼓组件。
* 安装感光
1.拉这个释放杆4.握住该单元并将之拉出
显影组件更换操作
转印辊更换操作
如果安装了双面器，则必须最先将之取下
取下位于侧门两边2个固定件，然后将盖板敞开
2.取下正面和背面释放板
用螺丝刀取下该固定销
侧门
开启/关闭控制杆
3.松开转印辊前后爪，然后将转印辊取下
定影装置更换步骤
旋出螺丝，然后取
5.断开接插件（2 处）
下如图所示白色盖板
.取下内部盖板
供纸/分离轮，对位辊/纸屑清洁器
（狭缝玻璃应该用干布而不能用水来清洁）
3. 转印/分离部:分离针（使用清洁刷）
如果传输装置的分离针因受墨粉/纸屑的污染而严重脏污，当分离电压在低温、低湿的状态下异常增大时，感
1.取下纸屑清洁器时
取下这个导板
2.
下纸屑清洁器
保养项目和用户责任
因为客户所在地环境的原因，复印图像上可能会出现垂直的
（每月一次）时进行下列保养操作
（使用清洁刷）
（使用清洁刷）
分离针的清洁
如果转印单元的分离针受墨粉/纸屑
现异常的增大
清洁刷因泄漏造成感光鼓上容易产生小黑点
访问客户时，用清洁刷清洁分离针
提醒客户在更换墨粉盒或例行清洁
分离针
拔出充电单元直至无法移动，然
（反复4到5次）
将充电单元拔出，然后取下栅网清洁器，接着将充电单元完全插
充电单元栅网清洁器
充电栅网清洁器的使用
墨粉盒存放，墨粉容易附在底部，如果在这种状态下安装墨粉盒，由于墨粉电机转矩不足，墨粉盒可能无法向显影部供粉。
分别沿着水平与垂直方向摇晃墨
沿水平方向摇晃墨粉盒至少10次
将墨粉盒包装内附带的手柄安装在墨粉盒驱动装置中间的齿轮上，将墨粉盒包装内
附带的这个手柄
安装上
墨粉盒后方驱动部顺时针转动手柄2到3次
顺时针转动手柄2到3次
更换墨粉盒时的附件
初始设定感光鼓清洁操作
，按住浓度键达 3 秒（“浓、
进行感光鼓清洁操作
鼓脏，执行感光鼓清洁模
进入维修模式U113
手送供纸（A4），然后使纸张停在转印位置
第四部分基本保养操作结束
第五部分介绍各部结构。
