服务器磁盘阵列详细图解
服务器之磁盘阵列RAID——配置方法(图解)

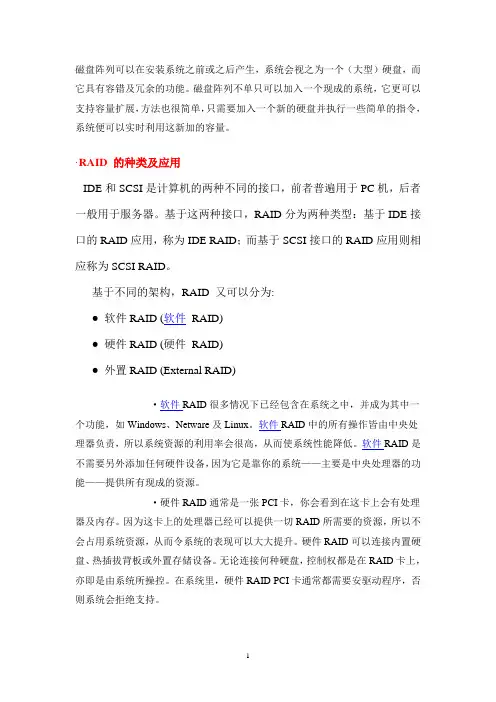

磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。
磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。
·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。
基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。
基于不同的架构，RAID 又可以分为:● 软件RAID (软件RAID)● 硬件RAID (硬件RAID)● 外置RAID (External RAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。
软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。
软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。
·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。
因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。
硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。
无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。
在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。
·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。
而这个外置的储存设备则会连接到系统的SCSI卡上。
系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID功能将会移到这个外置存储里。
全程图解--教你如何做RAID磁盘阵列
全程图解--教你如何做RAID磁盘阵列本文将以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。
当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。
说到磁盘阵列(RAID，Redundant Array of Independent Disks)，现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
在本文中给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
服务器Raid教程：全程图解手把手教你如何做RAID..
没有做过亲手raid的朋友，这里有一篇受益匪浅的实战全程图解教程！不妨一看！其实在论坛中，提到有关磁盘阵列配置的网友远不止上面这一位，针对这种情况，笔者就以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。
当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。
说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
磁盘阵列教程raid5和raid1(有图)
raid5及raid1磁盘阵列服务器也许一些刚刚玩服务器DIY的朋友一听到raid这个词就犯头晕，分不清楚到底说的是啥意思。
raid模式虽多，但以我的理解其实就是把2个以上的硬盘组合在一起，一块用，以达到更快的速度和更高的安全性，大家不需要了解太多raid模式，只要知道raid0、raid1和raid5就足够在服务器行业混饭了（其实什么也不知道照样混饭的人也很多），用唐华的大白话说，所谓raid0就是两块硬盘合成一块硬盘用，例如两个80G的硬盘，做成raid0模式，就变成一块160G的大硬盘，理论上硬盘传输速度也加倍，但是这种模式安全性很低，一旦一个硬盘坏了，两个硬盘里的所有数据都会报销，因此服务器上最好不用这种模式。
所谓raid1就是两块硬盘互相做同步备份（镜像），例如两块80G的硬盘，做成raid1模式，总容量还是80G没变化，硬盘传输速度也没变化，但是两个硬盘里的数据保持同步，完全一样，一旦其中一个硬盘坏了，靠另一个硬盘，服务器依然能正常运行，这种模式很安全，所以现在很多中低端服务器采取这种raid模式，这种模式简单实用，用不高的硬件成本即可实现，我很喜欢。
至于raid5，则过去一直是高档服务器的专利，即使是在今天，你翻翻许多名牌服务器的价目表，在1－2万元的产品里也很难觅到raid5的身影，采用raid5可以兼顾raid0的速度、容量和raid1的安全性，是个听起来很完美的磁盘阵列方案。
硬件raid5组建：最近又亲手给一个朋友组装了一台采用双核心P4 820D处理器的8硬盘的1U机架式存储型服务器，在组装过程中，分别组建了硬件Raid5和软件Raid5的磁盘阵列，过程很值得玩味，现在写出详细的设置过程，以期抛砖引玉，给大家带来更多一点启发。
首先将服务器组装好，然后给硬盘插上SATA的数据线，插入主板上的四个SATA接口，用并口线连接好我的LG刻录机当光驱用，这个主板只提供了1个并口IDE接口用来接光驱正好，连上显示器、键盘、鼠标，开机测试，启动顺利，按DEL键进入bios。
服务器Raid教程：全程图解手把手教你如何做RAID..
没有做过亲手raid的朋友，这里有一篇受益匪浅的实战全程图解教程！不妨一看！其实在论坛中，提到有关磁盘阵列配置的网友远不止上面这一位，针对这种情况，笔者就以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。
当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。
说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
Raid教程：全程图解手把手教你做RAID
Raid教程：全程图解手把手教你做RAID说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll 的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。
DELL 服务器RAID磁盘阵列配置图解
ＤＥLL服务器 RＡID 磁盘阵列配置图解磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余得功能。
磁盘阵列不单只可以加入一个现成得系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新得硬盘并执行一些简单得指令,系统便可以实时利用这新加得容量.·ＲAＩD 得种类及应用IDE与SCＳI就是计算机得两种不同得接口,前者普遍用于PC机，后者一般用于服务器。
基于这两种接口，ＲAID分为两种类型：基于IDE 接口得RAID应用，称为IDE RAIＤ;而基于SCSI接口得RAID应用则相应称为ＳCＳＩ RＡＩD。
ﻫ基于不同得架构,RAＩD 又可以分为: ● 软件RAIＤ（软件 RAID）ﻫ● 硬件RAID (硬件RＡＩD)● 外置ＲAID (Exｔernal ＲAID）·软件ＲＡＩD很多情况下已经包含在系统之中,并成为其中一个功能,如Wｉnｄows、Netware及Liｎuｘ.软件RAID中得所有操作皆由中央处理器负责,所以系统资源得利用率会很高，从而使系统性能降低.软件ＲAID就是不需要另外添加任何硬件设备，因为它就是靠您得系统--主要就是中央处理器得功能——提供所有现成得资源。
·硬件RAID通常就是一张ＰCＩ卡，您会瞧到在这卡上会有处理器及内存。
因为这卡上得处理器已经可以提供一切RＡIＤ所需要得资源,所以不会占用系统资源，从而令系统得表现可以大大提升.硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。
无论连接何种硬盘,控制权都就是在RAIＤ卡上，亦即就是由系统所操控。
在系统里，硬件RAＩＤPCI卡通常都需要安驱动程序,否则系统会拒绝支持.·外置式RAIＤ也就是属于硬件RAIＤ得一种,区别在于RAID卡不会安装在系统里，而就是安装在外置得存储设备内.而这个外置得储存设备则会连接到系统得ＳＣＳI卡上。
系统没有任何得RAID功能,因为它只有一张SCＳI卡;所有得RAID功能将会移到这个外置存储里。
DELL服务器做RAID5磁盘阵列图文教程(2021年整理精品文档)
(完整word版)DELL服务器做RAID5磁盘阵列图文教程编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整word版)DELL服务器做RAID5磁盘阵列图文教程）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整word版)DELL服务器做RAID5磁盘阵列图文教程的全部内容。
磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型)硬盘,而它具有容错及冗余的功能.磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量. ·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。
基于这两种接口,RAID分为两种类型：基于IDE接口的RAID应用,称为IDE RAID；而基于SCSI 接口的RAID应用则相应称为SCSI RAID。
基于不同的架构，RAID 又可以分为:● 软件RAID (软件 RAID）● 硬件RAID （硬件 RAID）● 外置RAID (External RAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware 及Linux。
软件RAID中的所有操作皆由中央处理器负责,所以系统资源的利用率会很高，从而使系统性能降低。
软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能—-提供所有现成的资源.·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。
图文并茂RAID技术全解–RAID0、RAID1、RAID5、RAID10
图⽂并茂RAID技术全解–RAID0、RAID1、RAID5、RAID10图⽂并茂 RAID 技术全解 – RAID0、RAID1、RAID5、RAID100…… RAID 技术相信⼤家都有接触过，尤其是服务器运维⼈员，RAID 概念很多，有时候会概念混淆。
这篇⽂章为⽹络转载，写得相当不错，它对 RAID 技术的概念特征、基本原理、关键技术、各种等级和发展现状进⾏了全⾯的阐述，并为⽤户如何进⾏应⽤选择提供了基本原则，对于初学者应该有很⼤的帮助。
⼀、RAID 概述 1988 年美国加州⼤学伯克利分校的 D. A. Patterson 教授等⾸次在论⽂ “A Case of Redundant Array of Inexpensive Disks” 中提出了RAID 概念 [1] ，即廉价冗余磁盘阵列（ Redundant Array of Inexpensive Disks ）。
由于当时⼤容量磁盘⽐较昂贵， RAID 的基本思想是将多个容量较⼩、相对廉价的磁盘进⾏有机组合，从⽽以较低的成本获得与昂贵⼤容量磁盘相当的容量、性能、可靠性。
随着磁盘成本和价格的不断降低， RAID 可以使⽤⼤部分的磁盘， “廉价” 已经毫⽆意义。
因此， RAID 咨询委员会（ RAID Advisory Board, RAB ）决定⽤ “ 独⽴ ” 替代 “ 廉价 ” ，于时 RAID 变成了独⽴磁盘冗余阵列（ Redundant Array of Independent Disks ）。
但这仅仅是名称的变化，实质内容没有改变。
RAID 这种设计思想很快被业界接纳， RAID 技术作为⾼性能、⾼可靠的存储技术，已经得到了⾮常⼴泛的应⽤。
RAID 主要利⽤数据条带、镜像和数据校验技术来获取⾼性能、可靠性、容错能⼒和扩展性，根据运⽤或组合运⽤这三种技术的策略和架构，可以把 RAID 分为不同的等级，以满⾜不同数据应⽤的需求。
全程图解手把手教你如何做RAID
全程图解手把手教你如何做RAID说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetV oll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。
HP服务器磁盘阵列及2022年系统安装手册
效劳器2022 系统安装方法。
2022 系统的安装要使用7.9 版本的引导盘RAID5 配置：1.为到的惠普DL380 效劳器装系统，首先要配置RAID 阵列。
如以下图进展配置。
启动到如上图阶段，按F8。
进入RAID 配置。
上图进入RAID 配置菜单。
有三个选项：Create Logical Drive , View Logical Drive , Delete Logical Drive分别是：创立规律盘，查看规律盘，删除规律盘。
现在我们按Enter 键，创立规律盘。
上图显示该效劳器四个菜单模块，分别为：1.可用物理硬盘个数。
2.可配置的RAID 级别。
3.是否保存一块盘为空〔一般留一张盘为热备盘〕。
4.最大的BOOT 分区〔承受默认选择〕使用键盘的上下方向键移动。
使用空格键可以选定或取消选定(选定这磁盘前面有一个打叉标志，取消选定则为空)。
使用Tab 键，可以在菜单之间切换。
如上图，我们进展一个RAID5 的配置。
系统有8 张146.8G 硬盘，其中第8 张盘为热备盘。
配置步骤：1.选择1 至7 张盘，第8 张盘不选择。
2.R AID 配置为RAID53.S pare 菜单项选择择起来(使用空格键)，此时物理盘第8 张前面的标识会变成S。
4.按Enter 键创立RAID; Maximum Boot partition 中选择Enable(8GB maximum),由于此项影响磁盘分区。
5.按F8 保存创立的RAID。
回到前面的RAID 配置菜单。
进入查看规律盘，可以看到我们刚配置的RAID5。
如图可以看到我们配置的RAID5 阵列，其中一块盘做热备盘。
键盘上下键移动，可以看到前面相应的硬盘灯会亮蓝色。
至此，RAID 阵列配置完毕！安装系统局部：smartstart7.9版本的可以安装2022系统。
8.3版本的只能安装2022或者2022 系统。
下面的8.15 版本的没有引导过。
1.2.使用惠普SMARTSTART光盘进展安装。
全程图解--教你如何做RAID磁盘阵列
全程图解--教你如何做RAID磁盘阵列本文将以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。
当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。
说到磁盘阵列(RAID，Redundant Array of Independent Disks)，现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
在本文中给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare 两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare 操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
DELL服务器做RAID5磁盘阵列图文教程
磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。
磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。
·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。
基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。
基于不同的架构，RAID 又可以分为:● 软件RAID (软件RAID)● 硬件RAID (硬件RAID)● 外置RAID (External RAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Net ware及Linux。
软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。
软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。
·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。
因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。
硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。
无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。
在系统里，硬件RAID P CI卡通常都需要安驱动程序，否则系统会拒绝支持。
·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。
而这个外置的储存设备则会连接到系统的SCSI卡上。
系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID功能将会移到这个外置存储里。
DELL服务器AID磁盘阵列配置图解
本文将以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。
当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。
说到磁盘阵列(RAID，Redundant Array of Independent Disks)，现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetV oll 的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
DellPowerEdgeR720服务器RAID5磁盘阵列详细制作
DellPowerEdgeR720服务器RAID5磁盘阵列详细制作如何使⽤Dell PowerEdge RAID控制器(PERC)初始化和创建虚拟磁盘/阵列⽬录如何使⽤Dell PowerEdge RAID控制器(PERC)初始化和创建虚拟磁盘/阵列 (1)1.创建虚拟磁盘 (2)2.初始化虚拟磁盘 (6)3.将物理磁盘转变为⽀持RAID (7)4.将物理磁盘转变为⾮RAID (7)5.设置热备盘 (7)本⽂详细介绍了使⽤PowerEdge RAID控制器(PERC)的Dell Bios实⽤程序创建和初始化虚拟阵列或虚拟磁盘(VD)的步骤。
提⽰：下⾯的说明适⽤于以下PowerEdge RAID控制器(PERC)：5(i+e)、6(i+e)、H700、H800、H310、H710、H810、H330、H730和H830。
1.创建虚拟磁盘请执⾏以下步骤以创建虚拟磁盘。
1.在主机系统引导过程中，当显⽰BIOS标志时，按组合键。
将显⽰Virtual Disk Management（虚拟磁盘管理）屏幕。
如果有多个控制器，将显⽰主菜单屏幕。
选择⼀个控制器，然后按键。
显⽰选定控制器的Virtual Disk Management（虚拟磁盘管理）屏幕。
2.使⽤箭头键⾼亮度显⽰Controller #（控制器#）或Disk Group #（磁盘组#）。
按键显⽰可以执⾏的操作。
创建新虚拟磁盘4.选择Create New VD（创建新虚拟磁盘），然后按键（图1[仅英⽂]）。
显⽰Create New VD（创建新虚拟磁盘）屏幕。
光标此时位于RAID Levels（RAID 级别）选项上。
将虚拟磁盘添加⾄磁盘组时，将显⽰Add VD in Disk Group（添加虚拟磁盘⾄磁盘组）屏幕。
跳⾄步骤10可更改虚拟磁盘的基本设置。
5.根据可⽤的物理磁盘，按键显⽰可能的RAID级别（图2[仅英⽂]）。
可选的RAID级别6.按向下箭头键选择RAID级别，然后按键。
DELL服务器_RAID_磁盘阵列配置图解
DELL服务器_RAID_磁盘阵列配置图解1) 第一当系统在自检的过程中显现一下提示时，同时按下"Ctrl+A"键:2) 进入了阵列卡的配置程序，然后选择"Container configuration utility"。
3) 进入 "Container configuration utility",现在，你将要选择"Initialize Drivers"选项去对新的或是需要重新创建容器的硬盘进行初始化。
(注意: 初始话硬盘将删去当前硬盘上的所有数据)4) 窗口便显现RAID卡的通道和连接到该通道上的硬盘，您能够使用"Insert"键选中需要被初始化的硬盘。
请注意窗口下面的关心提示。
5) 当您选择完成并按"Enter"键之后，系统键显现一下警告。
如果您确认，选择"Y"即可。
6) 硬盘初始化后就能够按照您的需要创建相应级不（RAID1,RAID0等）的容器了。
那个地点我们以RAID5为例去讲明如何样创建它。
在主菜单中(Main Menu)选中"Create container"并回车。
7) 用"insert"键选中需要用于创建Container的硬盘到右边的列表中去。
按下"Enter"。
8) 在弹出来的下窗口中用回车选择RAID级不，输入Container的卷标和大小。
其它均保持默认不变。
然后选择"Done"即可。
9) 这是系统会显现如下提示，即当那个"Container"没有被成功完成"Scrub"之前，那个"Container"是没有"冗余"功能。
10) 现在，您能够通过"Manage containers"选项选中相应的容器，检查那个"Container"的"Status"为"Scrub"。
51CTO下载-IBM服务器和IBM磁盘柜ROSE双机配置详细图解
准备工作:服务器名称,密码,以及6个IP地址由分公司提供,有足够的交换机口,windows2003系统光盘,补丁盘,SQL数据库和ORC数据库安装盘和补丁.ROSH双机安软件远程连接服务器的远程卡USERIDPASSW0RDIP:192.168.70.125安装操作系统(阵列做RAID-5,HOTSPEAR;系统盘为20480MB)这个地方选择接受协议,地球人貌似都知道这个地方选择操作系统的类型开始配置磁盘阵列信息RAID上面一项是根据实际磁盘数自动配置一个推荐阵列,下面一项是手动配置这个地方可以选择磁盘阵列模式(图片为RAID 6)选择contine是继续配置其他阵列.配置完阵列需要重起计算机,这个是正常流程.这里设置系统盘大小为20480MB,格式为NTFS这里填写服务器主机名字和操作系统的序列号这个地方是初始化的用户连接数.这里填写时区,国家,和语言(千万不要填错)提示放入系统盘.然后点击设置全部完成,静静的乖乖的等待就会完成安装系统安装R2补丁重启:然后安装SP2补丁(抱歉缺图),安装完后重启服务器,分区，改盘符在工具->文件夹选项->查看->高级选项里面选择显示隐藏文件,在C盘跟目录下找到隐藏文件BOOT.INI 用记事本电脑打开,在最后一行的最后加入参数/PAE;便可以正常显示内存数目,然后还原隐藏文件名重复安装另一台机器.做系统镜像文件ghost.连接配置磁盘柜.连接一个客户端,把IP设置为192.168.128.98,连接到交换机上,连接磁盘柜主控ip 192.168.128.101 辅控192.168.128.102服务器上两个光纤卡分别接到盘柜的两个控制器上,编号要相同,一台服务器的一个本地连接改名为GW,绑顶两个IP地址(由客户提供)另一个本地连接设置IP为10.10.10.1~2安装盘柜管理软件在WS03_X86-32BIT目录(这个是32位操作系统安装的,64位的操作系统选WS03-X64)PS:在每一台机器上安装DS4000 STORAGE MANAGER *切记,要在设备管理器disk device 里面找到RDAC virtual disk选项装完记得重起计算机.设置盘柜磁盘,运行DS4000 STORAGE MANAGER,如果设备接好了，选自动搜索设备。
超详细的磁盘阵列图文教程
磁盘阵列(Disk Array)1.为什么需要磁盘阵列如何增加磁盘的存取(access)速度,如何防止数据因磁盘的故障而失落及如何有效的利用磁盘空间,一直是电脑专业人员和用户的困扰;而大容量磁盘的价格非常昂贵,对用户形成很大的负担。
磁盘阵列技术的产生一举解决了这些问题。
过去十年来,CPU的处理速度增加了五十倍有多,内存(memory)的存取速度亦大幅增加,而数据储存装置--主要是磁盘(hard disk)--的存取速度只增加了三、四倍,形成电脑系统的瓶颈,拉低了电脑系统的整体性能(throughput),若不能有效的提升磁盘的存取速度,CPU、内存及磁盘间的不平衡将使CPU及内存的改进形成浪费。
目前改进磁盘存取速度的的方式主要有两种。
一是磁盘快取控制(disk cache controller),它将从磁盘读取的数据存在快取内存(cache memory)中以减少磁盘存取的次数,数据的读写都在快取内存中进行,大幅增加存取的速度,如要读取的数据不在快取内存中,或要写数据到磁盘时,才做磁盘的存取动作。
这种方式在单工环境(single-tasking environment)如DOS之下,对大量数据的存取有很好的性能(量小且频繁的存取则不然),但在多工(multi-tasking)环境之下(因为要不停的作数据交换(swapping)的动作)或数据库(database)的存取(因为每一记录都很小)就不能显示其性能。
这种方式没有任何安全保障。
其二是使用磁盘阵列的技术。
磁盘阵列是把多个磁盘组成一个阵列,当作单一磁盘使用,它将数据以分段(striping)的方式储存在不同的磁盘中,存取数据时,阵列中的相关磁盘一起动作,大幅减低数据的存取时间,同时有更佳的空间利用率。
磁盘阵列所利用的不同的技术,称为RAID level,不同的level针对不同的系统及应用,以解决数据安全的问题。
一般高性能的磁盘阵列都是以硬件的形式来达成,进一步的把磁盘快取控制及磁盘阵列结合在一个控制器(RAID controller)•或控制卡上,针对不同的用户解决人们对磁盘输出入系统的四大要求:(1)增加存取速度,(2)容错(fault tolerance),即安全性(3)有效的利用磁盘空间;(4)尽量的平衡CPU,内存及磁盘的性能差异,提高电脑的整体工作性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
服务器磁盘阵列详细图解
RAID 0
RAID 0又称为Stripe或Striping，它代表了所有RAID级别中最高的存储性能。
RAID 0提高存储性能的原理是把连续的数据分散到多个磁盘上存取，这样，系统有数据请求就可以被多个磁盘并行的执行，每个磁盘执行属于它自己的那部分数据请求。
这种数据上的并行操作可以充分利用总线的带宽，显著提高磁盘整体存取性能。
如图1所
示:
从理论上讲，三块硬盘的并行操作使同一时间内磁盘读写速度提升了3倍。
但由于总线带宽等多种因素的影响，实际的提升速率肯定会低于理论值，大量数据并行传输与串行传输比较，提速效果显著显然毋庸置疑。
RAID 0的缺点是不提供数据冗余，因此一旦用户数据损坏，损坏的数据将无法得到恢复。
RAID 0具有的特点，使其特别适用于对性能要求较高，而对数据安全不太在乎的领域，如图形工作站等。
对于个人用户，RAID 0也是提高硬盘存储性能的绝佳选择。
容错性：没有冗余类型：没有
热备盘选项：没有读性能：高
随机写性能：高连续写性能：高
需要的磁盘数：一个或多个
可用容量：总的磁盘的容量
典型应用：无故障的迅速读写，要求安全性不高，如图形工作站等。
RAID 1
RAID 1又称为Mirror或Mirroring，它的宗旨是最大限度的保证用户数据的可用性和可修复性。
RAID 1的操作方式是把用户写入硬盘的数据百分之百地自动复制到另外一个硬盘上。
当读取数据时，系统先从RAID 0的源盘读取数据，如果读取数据成功，则系统不去管备份
盘上的数据;如果读取源盘数据失败，则系统自动转而读取备份盘上的数据，不会造成用户工作任务的中断。
当然，我们应当及时地更换损坏的硬盘并利用备份数据重新建立Mirror，避免备份盘在发生损坏时，造成不可挽回的数据损失。
由于对存储的数据进行百分之百的备份，在所有RAID级别中，RAID 1提供最高的数据安全保障。
同样，由于数据的百分之百备份，备份数据占了总存储空间的一半，因而，Mirror 的磁盘空间利用率低，存储成本高。
Mirror虽不能提高存储性能，但由于其具有的高数据安全性，使其尤其适用于存放重要数据，如服务器和数据库存储等领域。
容错性：有冗余类型：复制
热备盘选项：有读性能：低
随机写性能：低连续写性能：低
需要的磁盘数：只需2个或2*N个
可用容量：只能用磁盘容量的50%
典型应用：随机数据写入，要求安全性高，如服务器、数据库存储领域。
RAID 0+1
RAID 0+1:正如其名字一样RAID 0+1是RAID 0和RAID 1的组合形式，也称为RAID 10。
以四个磁盘组成的RAID 0+1为例，其数据存储方式如图所示:RAID 0+1是存储性能和数据安全兼顾的方案。
它在提供与RAID 1一样的数据安全保障的同时，也提供了与RAID 0近似的存储性能。
由于RAID 0+1也通过数据的100%备份提供数据安全保障，因此RAID 0+1的磁盘空间利用率与RAID 1相同，存储成本高。
RAID 0+1的特点使其特别适用于既有大量数据需要存取，同时又对数据安全性要求严格的领域，如银行、金融、商业超市、仓储库房、各种档案管理等。
容错性：有冗余类型：复制
热备盘选项：有读性能：中间
随机写性能：中间连续写性能：中间
需要的磁盘数：只需4个或4*N个
可用容量：磁盘容量的50%
典型应用：要求数据量大，安全性高，如银行、金融等领域。
RAID 5
RAID 5 是一种存储性能、数据安全和存储成本兼顾的存储解决方案。
以四个硬盘组成的RAID 5为例，其数据存储方式如下图所示: 图中，P0为D0，D1和D2的奇偶校验信息，其它以此类推。
由图中可以看出，RAID 5不对存储的数据进行备份，而是把数据和相对应的奇偶校验信息存储到组成RAID5的各个磁盘上，并且奇偶校验信息和相对应的数据分别存储于不同的磁盘上。
当RAID5的一个磁盘数据发生损坏后，利用剩下的数据和相应的奇偶校验信息去恢复被损坏的数据。
RAID 5可以理解为是RAID 0和RAID 1的折衷方案。
RAID 5可以为系统提供数据安全保障，但保障程度要比Mirror低而磁盘空间利用率要比Mirror高。
RAID 5具有和RAID 0相近似的数据读取速度，只是多了一个奇偶校验信息，写入数据的速度比对单个磁盘进行写入操作稍慢。
同时由于多个数据对应一个奇偶校验信息，RAID 5的磁盘空间利用率要比RAID 1高，存储成本相对较低。
容错性：有冗余类型：奇偶校验
热备盘选项：有读性能：高
随机写性能：低连续写性能：低
需要的磁盘数：三个或更多
可用容量：（n-1）/n的总磁盘容量（n为磁盘数）
典型应用：随机数据传输要求安全性高，如金融、数据库、存储等。
