电容电流试验作业指导书

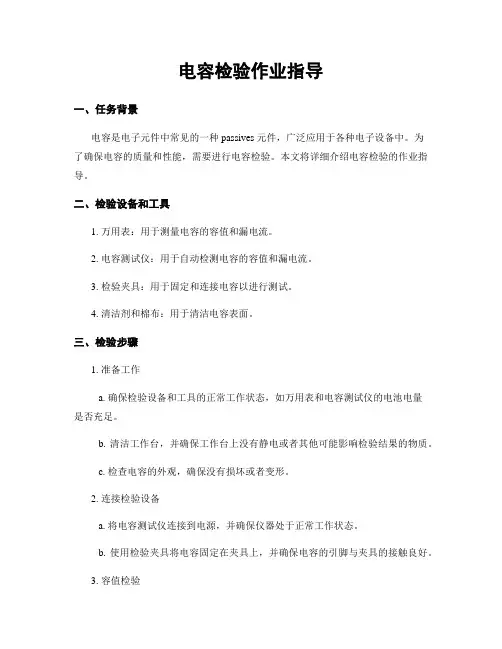

电容检验作业指导
电容检验作业指导一、任务背景电容是电子元件中常见的一种 passives 元件，广泛应用于各种电子设备中。
为了确保电容的质量和性能，需要进行电容检验。
本文将详细介绍电容检验的作业指导。
二、检验设备和工具1. 万用表：用于测量电容的容值和漏电流。
2. 电容测试仪：用于自动检测电容的容值和漏电流。
3. 检验夹具：用于固定和连接电容以进行测试。
4. 清洁剂和棉布：用于清洁电容表面。
三、检验步骤1. 准备工作a. 确保检验设备和工具的正常工作状态，如万用表和电容测试仪的电池电量是否充足。
b. 清洁工作台，并确保工作台上没有静电或者其他可能影响检验结果的物质。
c. 检查电容的外观，确保没有损坏或者变形。
2. 连接检验设备a. 将电容测试仪连接到电源，并确保仪器处于正常工作状态。
b. 使用检验夹具将电容固定在夹具上，并确保电容的引脚与夹具的接触良好。
3. 容值检验a. 使用万用表测量电容的容值。
将万用表的测试引线连接到电容的两个引脚上。
b. 记录测量结果，并与电容的额定容值进行比较。
容值应在额定容值的允许范围内。
4. 漏电流检验a. 使用电容测试仪进行漏电流检验。
将电容的引脚连接到测试仪上，并按照仪器的操作指南进行测试。
b. 记录漏电流的测量结果，并与电容的规格要求进行比较。
漏电流应在规定的范围内。
5. 清洁和包装a. 使用清洁剂和棉布清洁电容的表面，确保没有灰尘或者污垢。
b. 将检验合格的电容进行包装，以防止在运输和存储过程中受到损坏。
四、注意事项1. 在进行电容检验之前，务必熟悉检验设备的操作方法和安全注意事项。
2. 在操作过程中，应避免静电干扰，确保工作环境干燥且无静电。
3. 若发现电容损坏或者不合格，应及时报告相关负责人，并采取适当的措施进行处理。
4. 检验记录应完整、准确地保存，并及时进行归档，以备日后查阅和追溯。
五、总结电容检验是确保电容质量和性能的重要环节。
通过按照本文所述的作业指导进行电容检验，可以有效地保证电容的质量和性能符合规定要求。
电容纹波电流耐久性试验作业指导书
页码1/3文件编号:WI-QA-修订履历修订日期修订摘要版本号制/修订者2011-1-13 新版。
A 吴传玺正本:文控中心副本持有单位: □厂长室□管理部□研发部□采购中心□仓库□物控部□生产部□品质部□工程部□上市办□财务部□进出口部□国内销售部□国外销售部□行政人事部制定审核批准页码2/3文件编号:WI-QA-一、目的确保电解电容使用寿命。
二、适用范围插件电解电容。
三、检验工具电容器纹波电流耐久性试验电源、高低温试验机。
四、操作步骤4.1.打开试验电源的直流电源开关，设定好记时时间值后，关闭直流电源开关。
4.1.1.时间设定：4.1.1.1按住按钮“”2S后松开，有一位数码管闪烁显示，这表示该位即为当前选中的设定位，连续按“。
4.1.1.2.选择好设定位后，连续按“”按钮直至所需设定的数值，然后再按“”按键。
选择下一位所需设定的位，如此循环4.1.1.1动作，直到设定完毕。
4.1.1.3.设定动作停止10S后，设定值自动保存并生效。
4.2.将电容器夹具与电容器纹波电流耐久性试验电源正确连接接线（正接正，负接负）。
4.3.将待试验的电解电容正确装入电容器夹具，并放入高低温试验箱。
注：A.同一电容器夹具必须装同一规格型号的电容。
B.实验电容数量必须为双数，如：2、4、6、8、10。
C．装入电容时，电容必须成对且对称地装入，特别注意极性。
4.4.将“直流电压”电位器逆时针调至最小位置，打开直流电源开关，此时计时器开始计。
4.5.将直流电压初步调至规格书要求的一半电压。
4.6.将“交流电源”电位器逆时针旋至最小，打开交流电源开关。
4.7.预热一分钟后，根据做试验的电解电容的规格书要求调整好纹波电流（例如：纹波电流400mA,对5对（10PCS）电容进行试验，则5对电容共需要2000mA纹波电流（每对400 mA），即旋转电源的“交流电流”电位器和“交流电压”电位器，直到交流电流显示2400mA）。

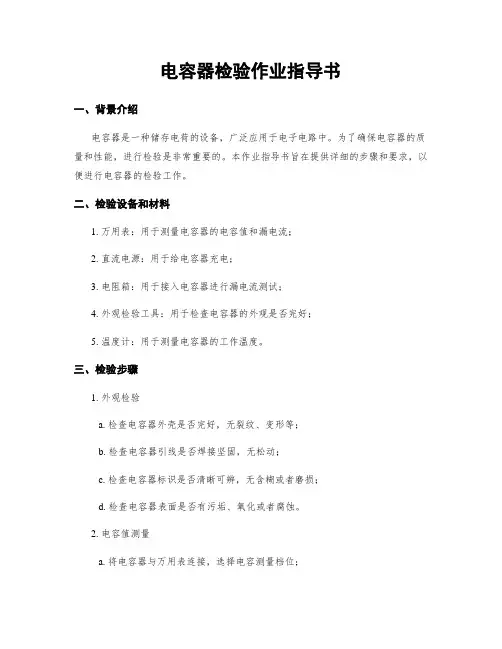

电容器检验作业指导书
电容器检验作业指导书一、背景介绍电容器是一种储存电荷的设备，广泛应用于电子电路中。
为了确保电容器的质量和性能，进行检验是非常重要的。
本作业指导书旨在提供详细的步骤和要求，以便进行电容器的检验工作。
二、检验设备和材料1. 万用表：用于测量电容器的电容值和漏电流；2. 直流电源：用于给电容器充电；3. 电阻箱：用于接入电容器进行漏电流测试；4. 外观检验工具：用于检查电容器的外观是否完好；5. 温度计：用于测量电容器的工作温度。
三、检验步骤1. 外观检验a. 检查电容器外壳是否完好，无裂纹、变形等；b. 检查电容器引线是否焊接坚固，无松动；c. 检查电容器标识是否清晰可辨，无含糊或者磨损；d. 检查电容器表面是否有污垢、氧化或者腐蚀。
2. 电容值测量a. 将电容器与万用表连接，选择电容测量档位；b. 充电前，先将电容器短路一段时间以放电；c. 将直流电源正极与电容器的正极连接，负极与电容器的负极连接；d. 根据电容器的额定电压，设定直流电源的输出电压；e. 等待电容器充电达到稳定状态；f. 使用万用表测量电容器的电容值，并记录。
3. 漏电流测试a. 将电容器与电阻箱连接，电阻值设定为合适的范围；b. 将直流电源正极与电容器的正极连接，负极与电容器的负极连接；c. 等待电容器充电达到稳定状态；d. 使用万用表测量电容器的漏电流，并记录。
4. 工作温度检验a. 将电容器放置在规定的工作温度环境中；b. 使用温度计测量电容器的表面温度，并记录；c. 确保电容器在规定的工作温度范围内正常工作。
四、检验标准1. 外观检验a. 电容器外壳应完好，无裂纹、变形等；b. 电容器引线应焊接坚固，无松动；c. 电容器标识应清晰可辨，无含糊或者磨损；d. 电容器表面应无污垢、氧化或者腐蚀。
2. 电容值测量a. 电容器的实际电容值应在额定电容值的正负允许偏差范围内；b. 电容器的电容值应稳定，无明显波动或者漂移。
3. 漏电流测试a. 电容器的漏电流应在规定的范围内，不得超过允许的最大值；b. 电容器的漏电流应稳定，无明显波动或者变化。

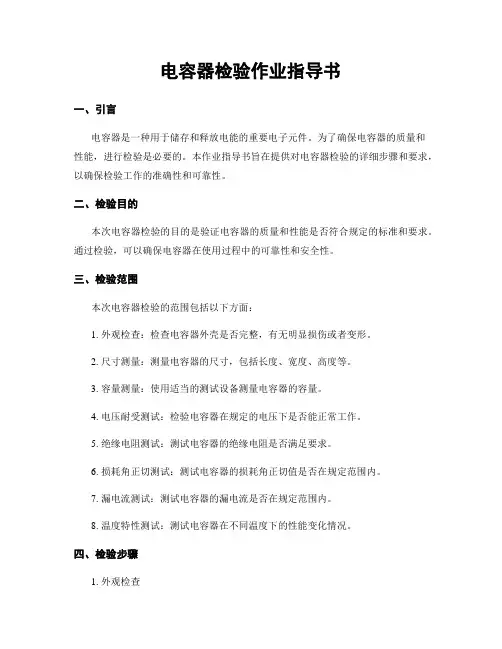

电容器检验作业指导书
电容器检验作业指导书一、引言电容器是一种用于储存和释放电能的重要电子元件。
为了确保电容器的质量和性能，进行检验是必要的。
本作业指导书旨在提供对电容器检验的详细步骤和要求，以确保检验工作的准确性和可靠性。
二、检验目的本次电容器检验的目的是验证电容器的质量和性能是否符合规定的标准和要求。
通过检验，可以确保电容器在使用过程中的可靠性和安全性。
三、检验范围本次电容器检验的范围包括以下方面：1. 外观检查：检查电容器外壳是否完整，有无明显损伤或者变形。
2. 尺寸测量：测量电容器的尺寸，包括长度、宽度、高度等。
3. 容量测量：使用适当的测试设备测量电容器的容量。
4. 电压耐受测试：检验电容器在规定的电压下是否能正常工作。
5. 绝缘电阻测试：测试电容器的绝缘电阻是否满足要求。
6. 损耗角正切测试：测试电容器的损耗角正切值是否在规定范围内。
7. 漏电流测试：测试电容器的漏电流是否在规定范围内。
8. 温度特性测试：测试电容器在不同温度下的性能变化情况。
四、检验步骤1. 外观检查a. 检查电容器外壳是否完整，并注意是否有明显的损伤或者变形。
b. 检查电容器的标识是否清晰可读，包括型号、规格等信息。
c. 检查电容器的引线是否有断裂或者松动现象。
2. 尺寸测量a. 使用合适的测量工具，测量电容器的长度、宽度、高度等尺寸。
b. 将测量结果记录在检验记录表中，并与规定的尺寸范围进行比较。
3. 容量测量a. 使用适当的测试设备，按照规定的测试方法测量电容器的容量。
b. 将测量结果记录在检验记录表中，并与规定的容量范围进行比较。
4. 电压耐受测试a. 将电容器连接到测试设备，并按照规定的电压进行加载。
b. 观察电容器在规定电压下是否能正常工作，是否有异常现象。
c. 将测试结果记录在检验记录表中，并与规定的电压耐受范围进行比较。
5. 绝缘电阻测试a. 使用绝缘电阻测试仪，按照规定的测试方法对电容器进行绝缘电阻测试。
b. 将测试结果记录在检验记录表中，并与规定的绝缘电阻范围进行比较。
电容器检验作业指导书
电容器检验作业指导书一、引言电容器是一种常见的电子元件，用于存储和释放电荷。
为了确保电容器的质量和性能，进行电容器检验是非常重要的。
本作业指导书旨在提供详细的步骤和要求，以确保电容器检验的准确性和可靠性。
二、检验前准备1. 工具准备：- 万用表- 直流电源- 电容器检验仪- 电压表- 温度计- 记录表格2. 环境准备：- 检验环境应保持干燥、无尘、无腐蚀性气体的条件。
- 温度应控制在标准温度范围内。
三、检验步骤1. 外观检验：- 检查电容器外壳是否完好，无明显损坏或者变形。
- 检查电容器引线是否齐全，无断裂或者松动现象。
- 检查电容器标识是否清晰可辨。
2. 容量检验：- 将电容器连接到电容器检验仪。
- 设置合适的电压和频率。
- 测量电容器的容量，并记录在记录表格中。
- 检查测量结果是否符合规定的容量范围。
3. 电压耐受检验：- 将电容器连接到直流电源和电压表。
- 逐渐增加电压，直到达到规定的电压值。
- 检查电容器是否能够正常工作，并记录在记录表格中。
- 检查电容器在规定电压下的泄漏电流是否符合要求。
4. 温度特性检验：- 将电容器置于规定的温度环境中。
- 使用温度计测量电容器的温度。
- 测量电容器的容量，并记录在记录表格中。
- 检查电容器在不同温度下的容量变化是否符合要求。
5. 其他特性检验：- 根据需要，进行其他特性的检验，如频率特性、损耗角正切等。
四、检验结果评定1. 根据检验结果，对电容器进行评定：- 合格：电容器在各项检验指标下均符合要求。
- 不合格：电容器在任何一项检验指标下不符合要求。
2. 记录检验结果：- 将检验结果记录在记录表格中。
- 包括电容器的型号、序列号、检验日期、检验员等信息。
五、检验报告1. 检验报告应包括以下内容：- 检验对象的基本信息和标识。
- 检验的目的和方法。
- 检验结果和评定。
- 检验过程中发现的问题和解决方法。
- 检验员的签名和日期。
2. 检验报告应保存并备查。

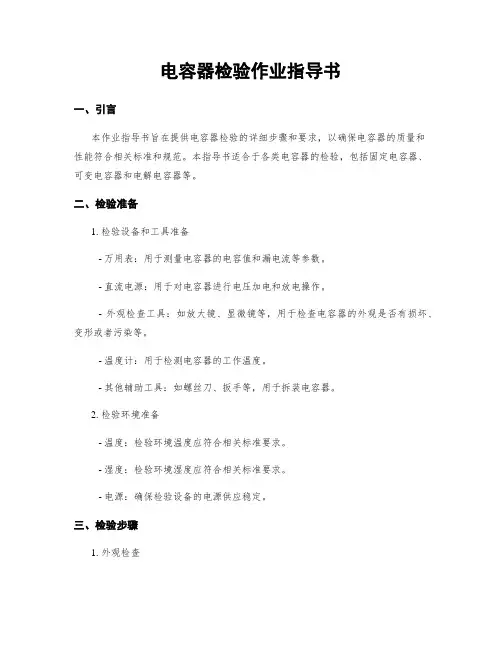

电容器检验作业指导书
电容器检验作业指导书一、引言本作业指导书旨在提供电容器检验的详细步骤和要求，以确保电容器的质量和性能符合相关标准和规范。
本指导书适合于各类电容器的检验，包括固定电容器、可变电容器和电解电容器等。
二、检验准备1. 检验设备和工具准备- 万用表：用于测量电容器的电容值和漏电流等参数。
- 直流电源：用于对电容器进行电压加电和放电操作。
- 外观检查工具：如放大镜、显微镜等，用于检查电容器的外观是否有损坏、变形或者污染等。
- 温度计：用于检测电容器的工作温度。
- 其他辅助工具：如螺丝刀、扳手等，用于拆装电容器。
2. 检验环境准备- 温度：检验环境温度应符合相关标准要求。
- 湿度：检验环境湿度应符合相关标准要求。
- 电源：确保检验设备的电源供应稳定。
三、检验步骤1. 外观检查- 使用外观检查工具子细检查电容器的外观，包括外壳、引线、标识等是否完好无损。
- 检查电容器是否有变形、裂纹、污染等情况。
- 检查电容器的引线是否坚固，焊接是否良好。
2. 电容值测量- 将电容器与万用表连接，选择电容量测量档位。
- 按照电容器的极性正确连接，确保连接稳定。
- 测量并记录电容器的电容值，确保其符合规定的标准范围。
3. 漏电流测量- 将电容器与万用表连接，选择漏电流测量档位。
- 按照电容器的极性正确连接，确保连接稳定。
- 测量并记录电容器的漏电流值，确保其符合规定的标准范围。
4. 绝缘电阻测量- 将电容器与万用表连接，选择电阻测量档位。
- 按照电容器的极性正确连接，确保连接稳定。
- 测量并记录电容器的绝缘电阻值，确保其符合规定的标准范围。
5. 电压加电和放电测试- 使用直流电源对电容器进行电压加电测试，确保其能够承受规定的工作电压。
- 使用直流电源对电容器进行放电测试，确保其能够正常放电并恢复到初始状态。
6. 温度测试- 将电容器置于规定的工作温度环境中，使用温度计测量并记录其工作温度。
- 确保电容器在规定的工作温度下能够正常工作。
电容作业指导书范本
7
引出端试验
1、引出端施加20N的拉力
2、连续两次弯曲
3、连续两次1800旋转
无松动和损坏
YF/XWJ-JG16-2001
8
球压灼
热丝试验
1、温度≥125℃±2℃5mm钢球，20N的力2小时
2、850℃±5℃的灼热丝，15秒
压痕直径小于2mm
不起火或起火后火焰在30s内熄灭，绢纸上无燃烧滴落物
9
电容值和损耗角
100HZ条件下测试电容的电容值和损耗角
电容值偏差不超过±5%
损耗角Байду номын сангаас超过万分之二十
结论
备注
编制/日期：批准/日期：
序号
项目
测试条件
判定基准
参见标准
1
电气强度
两引线间 1.5UN/1MIN
引线与外壳间：1000V+2UN或（2000V)/1MIN，不得小于2000V
无击穿和闪络
YF/XWJ-JG16-2001
2
耐久性试验
1.15UN电压条件下，充电3S,放电3min,1000小时
电容变化不超过±3%
3
湿热试验
温度42℃±2℃，相对湿度93%±3%，96小时
电气强度符合第二项要求
电容值变化不超过±0.5%
YF/XWJ-JG16-2001
4
自愈性试验
电容引线间施加2UN/60s的电压，连续5次，然后测试电容值
电容值变化不超过±0.5%
YF/XWJ-JG16-2001
5
过电压试验
1.1UN电压条件下，连续工作1440小时
无损坏
6
过电流试验
1.3In电流条件下，连续工作1440小时
电容纹波电流耐久性试验作业指导书
一、目确保电解电容使用寿命。
二、适用范围插件电解电容。
三、检验工具电容器纹波电流耐久性试验电源、高低温试验机。
四、操作步骤4.1.打开试验电源直流电源开关, 设定好记时时间值后, 关闭直流电源开关。
4.1.1.时间设定:4.1.1.1按住按钮, 有一位数码管闪烁显示, 这表示该位即为目前选中设定位,连续按“”按键, 直至选择到所要设定位。
4.1.1.2.选择好设定位后, 连续按钮直至所需设定数值, 然后再按“。
选择下一位所需设定位, 如此循环4.1.1.1动作, 直到设定完成。
4.1.1.3.设定动作停止10S后, 设定值自动保留并生效。
4.2.将电容器夹具与电容器纹波电流耐久性试验电源正确连接接线（正接正, 负接负）。
4.3.将待试验电解电容正确装入电容器夹具, 并放入高低温试验箱。
注: A.同一电容器夹具必需装同一规格型号电容。
B.试验电容数量必需为双数, 如: 2、 4、 6、 8、 10。
C．装入电容时, 电容必需成对且对称地装入, 尤其注意极性。
4.4.将“直流电压”电位器逆时针调至最小位置, 打开直流电源开关, 此时计时器开始计。
4.5.将直流电压初步调至规格书要求二分之一电压。
4.6.将“交流电源”电位器逆时针旋至最小, 打开交流电源开关。
4.7.预热一分钟后, 依据做试验电解电容规格书要求调整好纹波电流（比如: 纹波电流400mA,对5对（10PCS）电容进行试验, 则5对电容共需要mA纹波电流（每对400 mA）, 即旋转电源“交流电流”电位器和“交流电压”电位器, 直到交流电流显示2400mA）。
4.8.旋转电源“直流电压”电位器, 使直流电压与交流电压之和值等于单个待试验电容额定电压值。
4.9.设定好工作参数后, 按下计时器复位键“, 计时器正式开始计时;4.10.设定烘烤箱温度为单个待试验电容耐温值, 使高低温试验箱正常运行（高低温试验箱操作详见其作业指导书）。
4.11.计时时间达成预置值时, 电源自动切断输出, 同时声光报警, 代表试验完成。
电容检验作业指导
电容检验作业指导一、任务背景电容是一种常见的电子元件，广泛应用于各种电路中。
为了确保电容的质量和性能符合要求，需要进行电容检验。
本文将详细介绍电容检验的步骤和要求。
二、检验步骤1. 准备工作：a. 确保工作区域整洁，无杂物干扰。
b. 准备所需的检验设备，如万用表、电容表等。
c. 检查电容的外观，确保无损坏或变形。
2. 检验电容值：a. 将电容连接到电路板或测试台上。
b. 使用万用表的电容测量功能，将测试笔分别连接到电容的两个引脚上。
c. 读取万用表上显示的电容值，并记录下来。
d. 比较测量结果与电容的标称值，判断是否符合要求。
3. 检验漏电流：a. 将电容连接到电路板或测试台上。
b. 使用万用表的电流测量功能，将测试笔分别连接到电容的两个引脚上。
c. 读取万用表上显示的电流值，并记录下来。
d. 比较测量结果与电容的标准漏电流值，判断是否符合要求。
4. 检验绝缘电阻：a. 将电容连接到电路板或测试台上。
b. 使用万用表的电阻测量功能，将测试笔分别连接到电容的两个引脚上。
c. 读取万用表上显示的电阻值，并记录下来。
d. 比较测量结果与电容的标准绝缘电阻值，判断是否符合要求。
5. 检验温度系数：a. 将电容连接到电路板或测试台上。
b. 在恒定的温度环境下，使用温度计测量电容的温度。
c. 读取温度计上显示的温度值，并记录下来。
d. 比较测量结果与电容的标准温度系数值，判断是否符合要求。
6. 检验外观质量：a. 仔细检查电容的外观，包括外壳是否完整、引脚是否弯曲或损坏等。
b. 使用显微镜检查电容的内部结构，确保无杂质或损坏。
三、数据记录与报告1. 在每次检验过程中，及时记录所有的检验数据，包括电容值、漏电流、绝缘电阻、温度系数等。
2. 对于不合格的电容，应及时标注并记录具体的不合格原因。
3. 检验完成后，根据公司内部规定，编写检验报告，并存档备查。
四、安全注意事项1. 在进行电容检验时，应确保工作区域的电源已关闭，并遵守相关安全操作规程。
电容器检验作业指导书
电容器检验作业指导书一、任务背景电容器是电子设备中常见的元器件之一，用于储存和释放电能。
为了确保电容器的质量和性能稳定，需要进行定期的检验工作。
本作业指导书旨在提供电容器检验的详细步骤和标准，以确保检验工作的准确性和一致性。
二、检验对象本次检验的对象为X公司生产的100μF电容器。
三、检验设备和工具1. 电容器检验仪：型号为C-1000，能够测量电容器的容值和漏电流。
2. 万用表：用于测量电容器的电压。
3. 直流电源：用于给电容器充电。
4. 计时器：用于记录电容器的充电和放电时间。
四、检验步骤1. 外观检查a. 检查电容器外壳是否有明显的损坏、变形或腐蚀。
b. 检查电容器引线是否完好，无断裂或松动现象。
c. 检查电容器标识是否清晰可辨，包括容值、电压等信息。
2. 容值测量a. 将电容器连接到电容器检验仪上，根据仪器操作说明进行连接。
b. 打开电容器检验仪，选择容值测量模式。
c. 记录电容器的容值，并与规格书中的标称容值进行比较。
容值应在规定的容差范围内。
3. 漏电流测量a. 将电容器连接到电容器检验仪上，根据仪器操作说明进行连接。
b. 打开电容器检验仪，选择漏电流测量模式。
c. 记录电容器的漏电流值，并与规格书中的标准值进行比较。
漏电流应在规定的允许范围内。
4. 电压耐受测试a. 将电容器连接到直流电源和万用表上，根据电路图进行连接。
b. 设置直流电源的输出电压为电容器标称电压的1.25倍。
c. 记录电容器的电压，并观察电容器是否出现异常现象，如电容器爆炸、漏液等。
d. 将直流电源的输出电压逐步降低，直到电容器的电压降至标称电压的0.75倍。
e. 观察电容器是否出现异常现象，如电容器无法保持电压、电容器电压迅速下降等。
5. 充放电时间测试a. 将电容器连接到直流电源和计时器上，根据电路图进行连接。
b. 设置直流电源的输出电压为电容器标称电压的1.25倍。
c. 记录电容器从充电开始到电容器电压达到标称电压所需的时间。
电容器检验作业指导书
电容器检验作业指导书一、引言电容器是电子设备中常见的元件之一，用于储存和释放电能。
为了确保电容器的质量和性能达到标准要求，进行电容器检验是必要的。
本作业指导书旨在提供详细的步骤和要求，以保证电容器的准确检验。
二、检验设备和工具准备1. 多用途数字万用表2. 直流电源3. 高阻抗电压表4. 标准电阻箱5. 检验夹具6. 温度计7. 记录表格和笔三、检验步骤1. 检查电容器外观- 检查电容器外壳是否有明显的损坏或者变形。
- 检查引线是否完好无损，焊接是否坚固。
2. 测量电容器容量- 将电容器连接到直流电源和多用途数字万用表。
- 设置直流电源的电压，通常为额定电压的70%。
- 使用数字万用表测量电容器的电压和电流。
- 根据公式C = I / (U * 2πf)，计算电容器的容量。
- 将测量结果记录在记录表格上。
3. 检验电容器绝缘电阻- 将电容器连接到高阻抗电压表。
- 断开电容器与电源的连接，等待电容器放电。
- 使用高阻抗电压表测量电容器两端的电压。
- 根据公式 R = U / I，计算电容器的绝缘电阻。
- 将测量结果记录在记录表格上。
4. 检验电容器温度特性- 将电容器放置在恒温箱中，设置温度为标准温度。
- 等待电容器达到稳定温度。
- 使用温度计测量电容器的温度。
- 将测量结果记录在记录表格上。
5. 检验电容器损耗角正切- 将电容器连接到标准电阻箱和多用途数字万用表。
- 设置标准电阻箱的阻值，通常为电容器额定容量的10倍。
- 使用数字万用表测量电容器的电压和电流。
- 根据公式tanδ = P / (U^2 * 2πf * C)，计算电容器的损耗角正切。
- 将测量结果记录在记录表格上。
四、检验结果评估根据电容器的检验标准和规范，对每一个检验项目的测量结果进行评估。
比较测量结果与标准要求的偏差，判断电容器是否合格。
如果有任何不合格的项目，需要进行进一步的分析和调查，以确定原因并采取相应的措施。
五、检验报告根据检验结果，编写检验报告。
电容器检验作业指导书
电容器检验作业指导书一、引言本作业指导书旨在提供电容器检验的详细步骤和操作规范，以确保电容器的质量和性能符合相关标准和要求。
本指导书适用于各类电容器的检验工作，包括但不限于固体电解电容器、膜式电容器等。
二、检验准备1. 检验设备准备1.1 检验仪器：万用表、电容表、电阻表等。
1.2 检验设备：检验工作台、电源供应器等。
1.3 校准证书：确保检验设备的准确性和可靠性。
2. 检验环境准备2.1 温湿度：确保检验环境温度在20℃±5℃，相对湿度在40%~60%之间。
2.2 静电防护：确保检验环境无静电干扰，使用防静电设备和工作服。
三、检验步骤1. 外观检验1.1 检查电容器外壳是否完整，无明显损伤或变形。
1.2 检查电容器引线是否齐全、无断裂或虚焊现象。
1.3 检查电容器标识是否清晰、准确，包括型号、容量、电压等信息。
2. 电性能检验2.1 静态电容检验使用电容表测量电容器的静态电容值，确保其符合规定的容量范围。
2.2 电压耐受能力检验2.2.1 设置电源供应器输出电压为规定的电压值。
2.2.2 将电容器连接至电源供应器，通过电阻表检测电容器的泄漏电流。
2.2.3 确保电容器在规定的电压下，泄漏电流符合规定的范围。
2.3 交流电容损耗检验使用万用表测量电容器在规定频率下的交流电容损耗，确保其符合规定的范围。
3. 环境适应性检验3.1 温度适应性检验3.1.1 将电容器置于规定的温度环境中，如高温或低温。
3.1.2 测量电容器在不同温度下的电容值变化，确保其符合规定的范围。
3.2 湿度适应性检验3.2.1 将电容器置于规定的湿度环境中，如高湿度或低湿度。
3.2.2 测量电容器在不同湿度下的电容值变化，确保其符合规定的范围。
四、记录与报告1. 记录检验结果1.1 按照规定的表格或文件记录每个电容器的检验结果。
1.2 包括电容器的型号、容量、电压、外观检验结果、电性能检验结果等。
2. 编写检验报告2.1 汇总所有电容器的检验结果，编写检验报告。
电容器电气试验作业指导书
电容器电气试验标准化作业指导书（试行）一适用范围本作业指导书适应于高压并联电容器、串联电容器、交流滤波电容器、集合式电容器、断路器电容器、耦合电容器和电容式电压互感器的电容分压器的交接或预防性试验。
二引用的标准和规程GB50150-91《电气设备交接及安装规程》DL/T596-1996《电力设备预防性试验规程》制造厂出厂说明书三试验设备、仪器及有关专用工具交接及大修后试验所需仪器仪表及材料：预防性试验所需仪器仪表及材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1 兆欧表 1 块2 电源盘 2 个3 介损测试仪 1 套4 刀闸板 2 块5常用仪表（电压表、微安表、万用表等）1 套 6小线箱（各种小线夹及短接线）1 个7 局部放电测试仪 1 套8 交流耐压试验系统 1 套9 常用工具 1 套10 安全带 3 根11 示波器 1 台12 暂态录波系统一套13 操作杆 3 副14 设备试验原始记录 1 本四 安全措施、试验工作要求 1. 必须严格执行DL409-1991《电业安全工作规程》及公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五 电气试验项目及要求 渗漏油检查1.11.11.1目的检查电容器是否有渗漏油现象。
1.21.21.2试验性质交接、大修后、预防性试验或每6 个月。
1.31.31.3测量结果的分析判断有渗漏油现象应停止使用。
1.41.41.4注意事项渗漏油检查由变电站值班员或检修人员观察。
交流耐压2.12.12.1目的检查电容器极间或极对壳的绝缘性能。
2.22.22.2试验性质交接2.32.32.3使用仪表调压器、工频试验变压器、分压器、限流电阻、测量用电流电压表。
2.42.42.4试验步骤电容器极间交流耐压试验所需无功容量较大，有试验条件的可用试验变压器对电容器直接加压试验，否则采用串联谐振的试验方法。
消弧线圈L2 与电容量并联，以补偿电容电流，使其并联后仍为容性，再与消弧线圈L1 串联，L1 用于电压补偿，以实现用较低的电源电压和较小的电流来满足试验电压较高、电流较大的试品的试验要求。
电容器检验作业指导书
电容器检验作业指导书一、引言电容器是电子电路中常用的元件之一，用于储存和释放电能。
为了确保电容器的质量和性能，进行电容器的检验是必要的。
本作业指导书旨在提供详细的指导，确保电容器的检验过程准确、高效。
二、检验目的本次电容器检验的目的是确保电容器的质量和性能符合规定的标准，以保证电子电路的正常运行。
具体目标包括：1. 检验电容器的外观是否完好，无损坏、变形等情况；2. 测量电容器的容量是否符合要求；3. 检验电容器的绝缘电阻是否达到要求；4. 检验电容器的耐压能力是否符合标准；5. 检验电容器的损耗角正切值是否在允许范围内。
三、检验工具和设备1. 电容器检验仪：用于测量电容器的容量、绝缘电阻、耐压能力和损耗角正切值等参数；2. 万用表：用于测量电容器的电压、电流等参数；3. 直流电源：用于提供电容器的工作电压；4. 温度计：用于测量电容器的温度；5. 外观检查工具：包括放大镜、显微镜等，用于检查电容器的外观。
四、检验步骤1. 外观检查a. 使用外观检查工具子细检查电容器的外观，包括外壳是否完整、无裂纹、变形等；b. 检查电容器的引线是否完好，无断裂、松动等情况；c. 检查电容器的标志和标签是否清晰、准确。
2. 容量测量a. 将电容器连接到电容器检验仪上；b. 设置电容器检验仪的工作模式为容量测量模式；c. 按照电容器检验仪的操作说明进行容量测量；d. 记录测量结果，并与规定的容量范围进行比较。
3. 绝缘电阻测量a. 将电容器连接到电容器检验仪上；b. 设置电容器检验仪的工作模式为绝缘电阻测量模式；c. 按照电容器检验仪的操作说明进行绝缘电阻测量；d. 记录测量结果，并与规定的绝缘电阻要求进行比较。
4. 耐压能力测试a. 将电容器连接到直流电源上；b. 设置直流电源的输出电压为规定的测试电压；c. 测量电容器的电流，并记录；d. 根据测得的电流和规定的测试电压计算电容器的耐压能力，并与规定的要求进行比较。
电容器检验作业指导书
电容器检验作业指导书一、引言电容器是一种常见的电子元器件，用于存储和释放电荷。
为了确保电容器的质量和性能符合要求，需要进行检验作业。
本作业指导书旨在提供详细的检验步骤和标准，以确保电容器的质量和性能。
二、检验目的本次电容器检验的目的是确保电容器的质量和性能符合相关标准和要求。
具体目标包括：1. 检查电容器的外观是否完好无损；2. 测量电容器的电容值是否在允许范围内；3. 检验电容器的绝缘电阻是否符合要求；4. 检验电容器的耐压性能是否合格；5. 检验电容器的温度特性是否满足要求。
三、检验设备和工具1. 电容器检测仪：用于测量电容器的电容值和绝缘电阻；2. 耐压测试仪：用于检验电容器的耐压性能；3. 温度控制设备：用于检验电容器的温度特性；4. 直流电源：用于提供电容器的工作电压；5. 万用表：用于测量电容器的电压和电流。
四、检验步骤1. 外观检查a. 检查电容器外壳是否完整，无明显的划痕、裂纹或变形；b. 检查电容器引线是否焊接牢固、无锈蚀或断裂；c. 检查电容器标识是否清晰可辨，包括电容值、电压等信息。
2. 电容值测量a. 将电容器连接到电容器检测仪，按照仪器说明书进行连接；b. 设置电容器检测仪的测量范围和精度；c. 测量电容器的电容值，并记录结果；d. 比较测量结果与标准要求，判断电容器是否合格。
3. 绝缘电阻检验a. 将电容器连接到电容器检测仪的绝缘电阻测试接口；b. 设置电容器检测仪的绝缘电阻测量范围和精度；c. 测量电容器的绝缘电阻，并记录结果；d. 比较测量结果与标准要求，判断电容器是否合格。
4. 耐压性能检验a. 将电容器连接到耐压测试仪，按照仪器说明书进行连接；b. 设置耐压测试仪的测试电压和持续时间；c. 施加测试电压，并观察电容器的耐压情况；d. 检查电容器是否出现漏电流或击穿现象；e. 比较测试结果与标准要求，判断电容器是否合格。
5. 温度特性检验a. 将电容器连接到温度控制设备，按照设备说明书进行连接；b. 设置温度控制设备的温度范围和变化速率；c. 将电容器置于设定的温度环境中，并保持一定时间；d. 测量电容器的电容值，并记录结果；e. 比较测量结果与标准要求，判断电容器的温度特性是否合格。
电容电流试验作业指导书
江苏省电力公司企业标准Q/001－107.012－2006电容电流试验标准化作业指导书2006-02- 发布2006-02- 实施目次前言1适用范围 (2)2引用文件 (2)3人员要求 (2)4危险点预控 (2)5仪器仪表及工器具 (3)6作业流程图 (3)7工序及要求 (3)8试验记录 (4)9附件 (5)前言本标准化作业指导书根据《江苏省电力公司现场标准化作业管理办法》的要求制定，用以规范公司标准化作业的管理。
本标准化作业指导书由江苏省电力公司标准化委员会提出并归口。
本标准化作业指导书起草单位：江苏省电力公司生产技术部本标准化作业指导书主要起草人：周源、张磊、魏旭初审：张霁审核：文乐斌批准：马苏龙本标准化作业指导书委托江苏省电力公司生产技术部负责解释。
1 适用范围本作业指导书适用于35kV以下电容电流测试2 引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
国家电网公司电业安全工作规程（变电站和发电厂电气部分）GB 50150 --1992 电气装置安装工程电气设备交接试验标准DL/T 596-1996 电力设备预防性试验规程DL/474.1-1992 现场绝缘试验实施导则DL/408-1991 电业安全工作规程（发电厂和变电所部分）江苏省电力设备交接和预防性试验规程(2001年版)江苏省电力公司《供电企业危险点分析与预控措施》（苏电安【2003】1894号）国家电网生技[2005] 400号文《国家电网公司十八项电网重大反事故措施》（试行）3 人员要求1、现场作业人员应身体健康、精神状态良好2、具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试设备有关技术标准要求，能正确分析试验结果3、熟悉现场安全作业要求，并经《安规》考试合格4 危险点预控5 仪器仪表及工器具6 作业流程图7 工序及要求8 试验记录审核(试验负责人)：试验人员：。
电容器检验作业指导书
电容器检验作业指导书引言概述：电容器是电力系统中常见的电气设备，用于储存和释放电能。
为确保电容器的正常运行和安全使用，进行定期的检验是必要的。
本文将详细介绍电容器检验的作业指导，包括检验前的准备工作、检验方法和注意事项。
一、检验前的准备工作：1.1 确定检验计划：在进行电容器检验之前，首先需要确定检验计划。
根据电容器的使用情况和厂家要求，制定检验的时间间隔和具体内容。
通常，电容器的检验周期为1-3年。
1.2 检查检验设备：检验电容器需要使用一些特定的设备，如电容器测试仪、电流互感器等。
在进行检验前，需要检查这些设备的工作状态和准确性，确保能够正常使用。
1.3 收集相关资料：在进行电容器检验前，需要收集相关的资料，包括电容器的技术参数、运行记录、维护记录等。
这些资料可以帮助检验人员更好地了解电容器的使用情况，指导检验的进行。
二、检验方法：2.1 外观检查：首先进行电容器的外观检查，包括检查外壳是否完好、连接器是否紧固、标志是否清晰等。
同时，还需要检查电容器的接地情况，确保接地良好。
2.2 电气参数检测：在电容器检验中，需要对其电气参数进行检测。
主要包括电容器的电容值、损耗角正切、介质电阻等参数的测量。
可以使用专业的电容器测试仪进行测量，确保电容器的参数符合要求。
2.3 绝缘电阻测试：绝缘电阻是电容器正常运行的重要指标之一。
通过对电容器的绝缘电阻进行测试，可以判断其绝缘状况是否良好。
通常使用绝缘电阻测试仪进行测试，测试时要注意保持环境干燥，避免误差。
三、注意事项：3.1 安全第一：在进行电容器检验时，安全是最重要的。
检验人员需要严格遵守相关的安全操作规程，佩戴个人防护装备，确保自身的安全。
3.2 注意环境条件：电容器的检验需要在特定的环境条件下进行，如温度、湿度等。
在进行检验前，需要确保环境条件符合要求，避免对检验结果产生影响。
3.3 记录和分析结果：在进行电容器检验时，需要详细记录检验过程和结果。
电容检验作业指导
电容检验作业指导一、任务背景和目的电容是一种常见的电子元件，用于储存和释放电荷。
在电子产品的制造过程中，对电容的质量进行检验是非常重要的，以确保产品的性能和可靠性。
本文旨在提供一份电容检验作业指导，帮助操作人员正确进行电容的检验工作。
二、检验工具和设备1. 万用表：用于测量电容的容值和泄漏电流。
2. 直流电源：用于给电容充电和放电。
3. 电容测试仪：用于自动检测电容的容值和损耗角。
4. 可靠性测试设备：用于对电容进行长时间的稳定性测试。
三、检验步骤1. 准备工作a. 确认所需检验的电容型号和规格。
b. 检查电容外观，确保没有损坏或变形。
c. 清洁检验工作区，确保无尘和无杂物。
2. 容值测量a. 将电容连接到万用表的电容测量档位。
b. 充电：将电容的正极连接到正极端，负极连接到负极端，通过直流电源给电容充电。
c. 放电：将电容的正极和负极分别连接到放电电阻，使电容放电。
d. 读取测量值：在电容放电后，使用万用表测量电容的容值，并记录测量结果。
3. 泄漏电流测量a. 将电容连接到万用表的电流测量档位。
b. 充电：将电容的正极连接到正极端，负极连接到负极端，通过直流电源给电容充电。
c. 放电：将电容的正极和负极分别连接到放电电阻，使电容放电。
d. 读取测量值：在电容放电后，使用万用表测量电容的泄漏电流，并记录测量结果。
4. 损耗角测量a. 将电容连接到电容测试仪。
b. 设置测试仪的测试参数，如频率和电压。
c. 开始测试：启动电容测试仪，等待测试结果。
d. 读取测量值：在测试完成后，记录电容的损耗角值。
5. 可靠性测试a. 将电容连接到可靠性测试设备。
b. 设置测试参数，如温度和电压。
c. 开始测试：启动可靠性测试设备，让电容在一定时间内进行稳定性测试。
d. 检查结果：检查测试结束后电容的性能是否满足要求。
四、记录和报告1. 将每个电容的检验结果记录在检验记录表中，包括容值、泄漏电流和损耗角等数据。
2. 如发现电容不合格，应标记并将其从生产线上移除。
电容检验作业指导
电容检验作业指导一、任务背景电容是一种常见的电子元件，用于存储电荷和调节电流。
在生产过程中，为了保证电容的质量和性能稳定，需要进行电容的检验。
本文将详细介绍电容检验的作业指导，包括检验流程、仪器设备、操作步骤等内容。
二、检验流程1. 准备工作a. 确认检验电容的型号和规格，了解其技术要求。
b. 准备好所需的仪器设备和检验工具。
2. 检验仪器设备a. 万用表：用于测量电容的电容值。
b. 直流电源：用于给电容提供电压。
c. 示波器：用于观察电容的充放电过程。
3. 检验步骤a. 连接电路：将电容、万用表、直流电源和示波器按照电路图连接好。
b. 测量电容值：将直流电源的电压调整到适当的值，观察示波器上电容的充放电过程，并使用万用表测量电容的电容值。
c. 判断电容质量：根据电容的电容值和技术要求进行比较，判断电容的质量是否合格。
三、操作步骤1. 检查仪器设备：确保万用表、直流电源和示波器的正常工作状态，检查电路连接是否正确。
2. 准备电容样品：根据检验需求，选择相应的电容样品进行检验。
3. 连接电路：按照电路图连接电容、万用表、直流电源和示波器。
注意正确连接电路的正负极。
4. 调整直流电源：将直流电源的电压调整到适当的值，一般根据电容的额定电压来确定。
5. 观察示波器：打开示波器，观察电容的充放电过程。
正常情况下，电容的充电曲线应该是平滑的。
6. 测量电容值：使用万用表测量电容的电容值。
将万用表的电压档位调整到适当的范围，将测量引线连接到电容的两端，记录下测量结果。
7. 判断电容质量：根据电容的电容值和技术要求进行比较，判断电容的质量是否合格。
如果电容的电容值在规定范围内，并满足其他技术要求，则判定为合格电容。
8. 结束检验：完成电容的检验后，及时关闭仪器设备，并进行必要的记录和整理工作。
四、注意事项1. 操作前，务必确保仪器设备和电路连接正确，并检查其工作状态是否正常。
2. 操作过程中，注意安全，避免触碰电路和高压部分，以免发生意外。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QB
江苏省电力公司企业标准
Q/001－107.012－2006
电容电流试验标准化作业指导书
2006-02- 发布2006-02- 实施
目次
前言
1适用范围 (2)
2引用文件 (2)
3人员要求 (2)
4危险点预控 (2)
5仪器仪表及工器具 (3)
6作业流程图 (3)
7工序及要求 (3)
8试验记录 (4)
9附件 (4)
前言
本标准化作业指导书根据《江苏省电力公司现场标准化作业管理办法》的要求制定，用以规范公司标准化作业的管理。
本标准化作业指导书由江苏省电力公司标准化委员会提出并归口。
本标准化作业指导书起草单位：江苏省电力公司生产技术部
本标准化作业指导书主要起草人：周源、张磊、魏旭
初审：张霁
审核：文乐斌
批准：马苏龙
本标准化作业指导书委托江苏省电力公司生产技术部负责解释。
1 适用范围
本作业指导书适用于35kV以下电容电流测试
2 引用文件
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
国家电网公司电业安全工作规程（变电站和发电厂电气部分）
GB 50150 --1992 电气装置安装工程电气设备交接试验标准
DL/T 596-1996 电力设备预防性试验规程
DL/474.1-1992 现场绝缘试验实施导则
DL/408-1991 电业安全工作规程（发电厂和变电所部分）
江苏省电力设备交接和预防性试验规程 (2001年版)
江苏省电力公司《供电企业危险点分析与预控措施》（苏电安【2003】1894号）
国家电网生技 [2005] 400号文《国家电网公司十八项电网重大反事故措施》（试行）
3 人员要求
1、现场作业人员应身体健康、精神状态良好
2、具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试设备有关技术标准要求，能正确分析试验结果
3、熟悉现场安全作业要求，并经《安规》考试合格
4 危险点预控
5 仪器仪表及工器具
6 作业流程图
7 工序及要求
7.1开工
7.3竣工
8 试验记录
审核(试验负责人)：试验人员：
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
